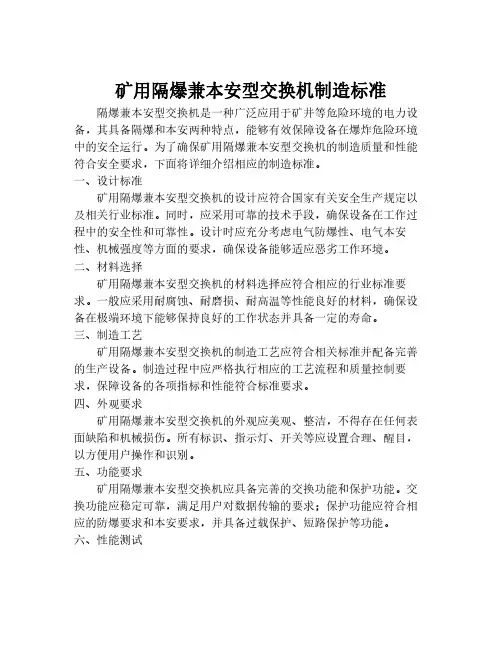

矿用隔爆兼本安型交换机制造标准
矿用隔爆兼本安型交换机制造标准隔爆兼本安型交换机是一种广泛应用于矿井等危险环境的电力设备，其具备隔爆和本安两种特点，能够有效保障设备在爆炸危险环境中的安全运行。
为了确保矿用隔爆兼本安型交换机的制造质量和性能符合安全要求，下面将详细介绍相应的制造标准。
一、设计标准矿用隔爆兼本安型交换机的设计应符合国家有关安全生产规定以及相关行业标准。
同时，应采用可靠的技术手段，确保设备在工作过程中的安全性和可靠性。
设计时应充分考虑电气防爆性、电气本安性、机械强度等方面的要求，确保设备能够适应恶劣工作环境。
二、材料选择矿用隔爆兼本安型交换机的材料选择应符合相应的行业标准要求。
一般应采用耐腐蚀、耐磨损、耐高温等性能良好的材料，确保设备在极端环境下能够保持良好的工作状态并具备一定的寿命。
三、制造工艺矿用隔爆兼本安型交换机的制造工艺应符合相关标准并配备完善的生产设备。
制造过程中应严格执行相应的工艺流程和质量控制要求，保障设备的各项指标和性能符合标准要求。
四、外观要求矿用隔爆兼本安型交换机的外观应美观、整洁，不得存在任何表面缺陷和机械损伤。
所有标识、指示灯、开关等应设置合理、醒目，以方便用户操作和识别。
五、功能要求矿用隔爆兼本安型交换机应具备完善的交换功能和保护功能。
交换功能应稳定可靠，满足用户对数据传输的要求；保护功能应符合相应的防爆要求和本安要求，并具备过载保护、短路保护等功能。
六、性能测试矿用隔爆兼本安型交换机制造完成后，应进行相应的性能测试。
测试项目包括但不限于电流、电压、温度、声级等参数的测量和记录，以验证设备的性能是否符合标准要求。
七、质量控制矿用隔爆兼本安型交换机的制造过程应建立完善的质量控制体系，确保每个制造环节都能够得到有效控制和监管。
对于不合格产品，应及时进行处置，并追溯原因，以便进行改进。
矿用隔爆兼本安型交换机的制造标准是确保该设备在矿井等危险环境中安全运行的重要保障。
制造过程中应严格按照上述标准进行操作，提高产品质量和安全性，为用户提供可靠的电力设备。
kjj103百兆网管交换机装配作业指导书
1 目的保证KJJ103百兆网管型矿用网络交换机的装配、调试质量控制。
2 适用范围适用KJJ103百兆网管型矿用网络交换机装配、调试、老化作业及其检验过程。
3 工作程序3.1部件装配 3.2 电路板调试 3.3 刷涂绝缘漆 3.4 整机装配。
4 检验及作业要领4.1 KJJ103百兆网管型矿用网络交换机装配工艺要领4.1.1 电源航空插头的安装a) 用螺丝固定电源航空插头，19芯线颜色及长度如下。
b) 剥开电源航空插头19芯电缆线另一端，烫焊锡。
c) 交换机主板的U13电源插座与航空插头电源线的接法。
正面面对板子，如下图黄黑黄黑紫紫（黑圈）白黑白黑不接不接d) 绿色（带黑圈）、兰色（带黑圈）电源线分别接两兆口板正极、地。
e) 所用到的电源线一律靠机壳边上的卡线槽走，其他线备用。
f) 操作中注意不要将电缆损坏，电缆接头易短路的地方需要用热缩管保护。
4.1.2 交换机主板安装a) 在交换机底部安装2块铝合金散热板（有两个凸起的部分在左边），在铝板螺丝孔中上4个M4小过桥，固定散热板。
b) 交换机主板电源插头的两个3.3V用高温线短接，两GND地用高温线短接。
c) 铝合金散热板上安装交换机主板，用M3长过桥固定主板。
d) 铝合金散热板与交换机主板之间用散热垫及导热硅脂密合。
e) 长过桥上安装两兆口板，用M3螺丝固定。
4.1.3 灯板安装a）将指示灯板固定在交换机壳指示灯窗口处。
b）剪取26芯排线35cm。
用DDK-26P插座压好两端（要求折叠排线时，插座方向一致）。
c）将排线一端插在指示灯板上，一端插在交换机主板对应插头LEDCON1上(要求排线插座平滑面朝向电源插座U13)。
4.1.4 电源板安装a) 交换机电源板从原来的3.6V调到3.42V-3.5V，5V不变。
b) 交换机电源箱底板不变，在3.6v1,3.6v2位置上分别安装一块电压下调后的3.6v板，即3.45v板。
c) 在5v1位置上安装5v板。
KJJ103A矿用网络交换机使用说明书
生产许可证编号：XK06-014-00173产品使用说明书KJJ103A型矿用网络交换机执行标准：Q/MKC 287-2010版本号：一V3.O出版日期： 2010-5-19荽谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产田阅读本使用说明书并妥善保管，，以备今后参考。
安全警示1、在使用和维修时，不得改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数12、危险场所严禁开盖带电作业13、未经防爆联机检验的设备不得与交换机连接使用！KJJ103A型矿用网络交换机1概述1.1产品特点KJJ103A型矿用网络交换机采用本安设计，使田本安电源，符合煤矿井下I类本安设备要求。
1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下网络设备提供网络交换。
1.2.1.2接口参数：2个lOOOM光口、7个100M电口、4个以太网转485总线口；2个100M光口、6个100M电口、4路485总线口。
1.2.2适用范围：煤矿井下有瓦斯和煤尘存在的场所。
1.3关联设备关联设备信息表见附录A。
1.4型号的组成及其代表的意义KJ J 103 A设计序号登记序号接口设备矿用监测、控制系统或设备1.5交换机在下列条件下应能正常工作：a)工作温度： -10℃～40℃：b)湿度：≤95%：c)大气压力：80 kPa～106 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井下：e)在无滴水的地方；f)无显著震动和冲击的场合。
1.6最恶劣的运输贮存条件a)高温：60℃；b)低温：-40C：c)湿度：≤95%；d)振动：50m／s2;e)冲击：500m／s2。
1.7防爆类型和防爆标志a)防爆类型：矿用本质安全型：b)防爆标志：E x i b l。
2结构特征与工作原理2.1 网络交换机结构特征网络交换机与配套的电源箱皆为箱体式结构，二者的配套采用组合式设计。
使用时既可分体也可一体。
网络交换机通道连接结构示意图：2.2工作原理KJJ103A型矿用网络交换机是用于连接井下工业以太网本安终端设备，各终端设备可以通过交换机相互传输数据。
矿用本安型传输分站说明书
矿用本安型传输分站说明书一、产品概述矿用本安型传输分站是专为煤矿井下设计的通信设备，主要用于井下人员定位、语音通信、数据传输等功能。
该设备符合国家安全生产标准，具有高可靠性、高稳定性、防爆等特点，是煤矿安全生产的必备设备。
二、产品特点1. 本安型设计：符合煤矿本质安全要求，可在井下易燃易爆环境中安全使用。
2. 高速数据传输：支持高速数据传输，满足实时监控和数据采集需求。
3. 语音通信功能：支持井下人员之间的语音通信，提高应急救援效率。
4. 定位功能：支持井下人员定位，实时掌握人员位置信息。
5. 防爆性能：采用防爆外壳，有效防止井下爆炸事故对设备造成损害。
6. 易于安装和维护：采用标准接口设计，方便安装和维护。
三、技术参数1. 工作电压：DC12V2. 传输速率：9600bps3. 传输距离：≤10km（单模光纤）4. 定位精度：≤3m5. 防爆等级：Exd[ib]ⅡBT4 Gb6. 外形尺寸：240mm×175mm×65mm7. 重量：四、使用说明1. 安装位置：将矿用本安型传输分站安装在井下合适的位置，确保设备与井上监控中心之间的通信畅通。
2. 连接电源：将设备电源线连接到合适电源，确保设备正常供电。
3. 连接光纤：将设备光纤连接到井上监控中心的光纤网络中，确保数据传输的稳定性。
4. 调试与测试：对设备进行调试和测试，确保各项功能正常。
5. 使用与维护：按照使用说明书的要求进行操作和维护，确保设备长期稳定运行。
五、注意事项1. 使用前请仔细阅读使用说明书，确保正确安装和使用设备。
2. 设备应由专业人员进行安装和调试，不得随意拆解和改装设备。
3. 在井下使用时，应遵循煤矿安全规程，确保人员安全。
矿用本质安全型路由交换机使用说明书
安装、使用本产品前请认真阅读本使用说明书！TMDLYJH型矿用本质安全型路由交换机使用说明书北京天地玛珂电液控制系统有限公司目录1 概述 (2)2 环境条件 (2)3 主要技术参数 (2)4 工作原理 (3)5 路由交换机的主要结构特征 (4)6 使用操作方法 (4)7 使用和维护 (5)8 注意事项 (5)9 运输和贮存 (5)1 概述本说明执行GB3836-2000的相关规定。
TMDLYJH(KTJ100)[KTJ100]型矿用本质安全型路由交换机(以下简称路由交换机)适用于煤矿井下。
2 环境条件2.1 路由交换机应能在下列条件下正常工作：a)环境温度：0～+40℃；b)最大平均相对湿度：95%RH(25℃)；c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合；e)无破坏绝缘的腐蚀性气体场合；f)煤矿井下含有甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.2 路由交换机应能承受的最恶劣的贮运条件：a)高温：60℃；b)低温：-40℃；c)最大平均相对湿度：95%(25℃)；d)振动：50m/s2；e)冲击：500m/s2。
3 主要技术参数3.1 防爆类型及防爆标志防爆类型：矿用本质安全型。
防爆标志：Ex ib I 。
3.2 型号意义TM D LYJH路由交换机电气产品天玛公司产品3.3 主要技术参数3.3.1输入电压为直流18V。
3.3.2 质量：15kg。
3.3.3外形尺寸：460*350*110（mm*mm*mm）。
产品列表：代号尺寸（mm） 备注L1L2L3L4L5L6 L7 L8TMDLYJH(KTJ100)[KTJ100] 478460334110 44631 225 12图1 路由交换机外形图4 工作原理路由交换机是具有三层路由功能的井下本安型工业以太网交换机，能够做到一次路由，线速转发。
它是井下工作面环网接入矿井环网的关键设备。
传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作的，而三层交换技术是在第三层——网络层实现信息的交换。
矿用本安型天线说明书(3篇)
第1篇一、产品概述矿用本安型天线是一种专为矿山通信环境设计的无线通信设备，具有本安防爆、抗干扰能力强、传输距离远、安装简便等特点。
该产品广泛应用于矿山井下、井口、采掘面等恶劣环境下，满足矿山生产对通信的迫切需求。
二、产品特点1. 本安防爆：采用本安防爆技术，能够有效防止火花和热量引起爆炸，确保设备在矿山爆炸性气体环境中安全运行。
2. 抗干扰能力强：采用高性能材料和高精度生产工艺，具备较强的抗干扰能力，有效降低电磁干扰，确保通信质量。
3. 传输距离远：采用高增益天线设计，传输距离可达数公里，满足矿山生产对通信距离的需求。
4. 安装简便：采用模块化设计，安装过程简单快捷，无需专业技术人员即可完成。
5. 适用范围广：适用于各种矿山通信环境，包括井下、井口、采掘面等。
6. 兼容性强：可与其他通信设备兼容，实现无缝对接。
三、技术参数1. 频率范围：800MHz～2700MHz2. 天线增益：5dBi（±1dB）3. 输入功率：0～5W4. 工作温度：-40℃～+85℃5. 防护等级：IP546. 本安等级：IICT4四、产品组成1. 天线本体：采用高性能天线材料，具备良好的辐射性能。
2. 接口：采用标准接口，方便与其他通信设备连接。
3. 支架：采用高强度材料，确保天线安装稳定。
4. 说明书：详细介绍了产品特点、技术参数、安装方法等内容。
五、安装与使用1. 安装环境：确保安装地点通风良好，无腐蚀性气体。
2. 安装步骤：（1）将天线本体固定在支架上。
（2）将接口连接到通信设备。
（3）调整天线方向，确保信号传输质量。
3. 使用方法：（1）开启通信设备，进行信号测试。
（2）根据实际需求调整天线方向，优化信号传输。
（3）定期检查设备运行状态，确保通信质量。
六、维护与保养1. 定期检查设备外观，确保无损坏。
2. 保持设备安装环境通风良好，避免腐蚀性气体影响。
3. 定期清洁天线本体，去除灰尘和杂质。
4. 如发现设备异常，请及时联系厂家进行维修。
井下交换机
6
没有设置环 网功能
常见故障的处理办法
1、故障现象（A）：地面中心站显示 该交换机上连接的分站同时通讯中断，与 相邻的交换机之间的连线变红，提示为该 交换机连接有误。 故障原因：出现此故障时，如果设有提 示直流供电，说明不是停电造成的故障， 应考虑是交换机的主板和供电5V板损坏。 处理办法：现场判断交换机供电的保险 管是否损坏，再更换5V板和交换机板
KJJ103型矿用网络 交换机(100M)
KJJ103型矿用网络交换机(100M)
交换机是环网中其它系统和接入点，它由电源箱和主 机两部分组成。 一、电气性能： 1、A工作电压：DC3.6V，最大工作电流 1.5A。 2、B工作电压：DC3.6V，最大工作电流 1.5A（备 用）。 3、C工作电压：DC5.0V，最大工作电流 300mA。 二、组成（电源箱和主机箱） 1、电源箱由变压器、电源板、蓄电池构成。变压器 可输入127V、220V、380V、660V四个电压等级，即交换机的 个接电源可以有这四种选择，接电源时根据插头的标识选择 不同电压级别。交换机内有2个3.4V和1个5V电源板,通过19 芯线传到主机箱分别给不同的电路供电。蓄电池平时充电， 在外接停电的时候为交换机供电。
序 号 1 2 3 4 5 常见故障 上电不工作 主板无法启 动 接上网线通 讯不正常 光口指示灯 不亮 光纤连接不 正常 环网无法形 成 故障原因 电源插头接 触不好 电源电压低 网线是否正 确网口坏 光纤光插头 不对 光纤有抽芯 处理方法 关掉电源，重新插接电源插座 检查电源插头，观察是否是4芯电缆 供电，正负电源极各2芯 用测试仪检查网线是否正确。换另外 一个网络口 交换光纤头插接 用光纤检测设备（ODDR）检测光纤 损坏处，重新熔接光纤。 设置一块交换机主板为局端形式 拨下拨 码1，2 备注
矿用本安型千兆以太网交换机的设计
科技信息0.引言煤矿安全生产是煤矿企业实现稳定发展的重要保证，同时也是实现社会和谐稳定的重要保证。
及时了解和处理煤矿生产过程中的各个环节的参数，是实现煤矿安全生产的重要保障。
在过去传统的煤矿监测监控系统中，信息的传输方式主要是RS-485总线、CAN总线或通过电话线的调制传输，这些系统基本上都是采用集散系统的结构，存在传输速率慢，传输距离受限和传输协议标准不统一等缺点，影响了系统的可扩展性和监控系统所要求的实时性，这些系统会随着煤矿生产的发展和自动化程度的不断提高而被淘汰。
现代化的煤矿必须建立一个统一的数字化网络信息平台，实现矿井和全矿区的信息化和自动化。
工业以太网是基于TCP/IP协议的开放式通信网络，是现代工业信息化和自动化的主要通信网络，现代煤矿的信息化平台也应当以以太网为基础发展起来。
而且，现在许多新建矿井已经着手建立以以太网为基础的信息化平台。
传统的矿用以太网交换机设计在10M/100M的传输速率[1]，已经不适应煤矿大信息量的传输，快速的千兆级的工业以太网交换机才能满足现代煤矿信息化平台的要求。
本文提出了一种快速千兆矿用工业以太网交换机的设计。
1.工作原理以太网交换机工作在OSI模型中的第二层,类似于一台专用的特殊计算机,主要包括中央处理器(CPU)、随机存储器(RAM)和操作系统。
它利用专门设计的芯片使交换机以线路速率在所有的端口并行转发数据包,而且采用星型拓扑结构的以太网的标准技术，为所连接的两台设备之间提供一条独享的点到点的虚电路，避免冲突，因此,它比同在二层利用软件进行转发的网桥速度快的多[2]。
以太网交换机通过如下功能实现数据包的交换：地址学习：以太网交换机能够学习所有连接到其端口的MAC地址，通过监听所有流入的数据帧，对其源MAC地址进行检验，形成一个MAC地址到其相应端口号的映射，并且将这一映射关系存储在其MAC 地址表中。
帧的转发和过滤：当一个帧到达交换机后，交换机通过查询MAC 地址表来决定如何转发数据帧。
煤矿监控系统改造安全措施
煤矿监控系统改造安全措施一、情况说明：煤矿生产安全第一，为确保矿井安全，2004年我公司安装使用重庆煤炭科学研究院生产的KJ90监测监控系统，2008年7月6日系统开始升级改造安装重庆煤炭科学研究院生产的KJ90NB系统，至今一直处于安装、调试阶段。
目前，服务器、环网已经组建完成，部分监控系统已经连接完毕，目前正在调试阶段，为确保安全顺利施工，特制定以下措施：二、技术措施：1、设备组成：系统由KJJ103型矿用网络交换机、KDWO.3/660(B)型矿用隔爆兼本安直流稳压电源及通讯箱组成。
2、系统在调试阶段中，数据、上传情况一直处于调试阶段。
井下监测值不能及时上传至集团公司。
3、安装、调试方法：、在原监测监控分站不变的前提下，凡分站通讯条件不符合要求需更换集成电路芯片，使之符合通讯要求。
、所有安装的交换机需用环网连接，并确保与主机通讯正常。
、安装先搭设工作平台，KJJ103型矿用网络交换机、KDWO.3/660(B)型矿用隔爆兼本安直流稳压电源安放整齐，并由专职电工接通电源，严禁触电作业或砸伤人员事故的发生。
、改造期间交换机与监测分站连接由专业工程技术人员操作并做好调试记录。
三、安全措施：1、运送设备要与设备队人行车管理人员协调，避免出入井高潮期，设备必须轻拿轻放，以免损坏设备、脱落油漆或砸伤人员。
2、大巷或架空线处设施作业应多人在场共同作业确保人员安全。
2、安装前由下机电派专用电工接通电源箱电源。
施工时电源必须接在电源侧并严格执行《煤矿安全用电》管理条例。
3、在架空线处进行安装、调试作业要严格执行停送电制度，确保安全供电。
4、停送电时必须严格执行“两严”制度和安全操作规程。
5、设备排除故障应一人工作、一人监护，严禁带电作业，并认真填写故障记录登记表。
6、井下作业人员必须严格、认真汇报作业记录。
具体内容包括：作业时间、作业地点、作业内容、发现问题及故障现象描述、解决办法、是否需要停电、备注信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KJJ103/KJJ103A型矿用本安型网络交换机
KJJ103/KJJ103A型矿用本安型网络交换机在产品设计制造上充分考虑到满足煤矿工业网络应用的需求。
使用本安电源，符合国家井下电源防爆标准，稳业性居同类产品之首。
适用于煤矿井下有瓦斯和煤尘存在的场所，为井下网络设备提供交换并提供6个电口、3个光口或13个电口、5个光口。
网络交换机与配套的电源箱体式结构，二者的配套采用组合设计。
使用时既可分体也可一体。
工作原理：是用于连接井下工业以太网本安终端设备，各终端设备可以通过交换机相互传输数据。
交换机通过光纤接收地面中心站的数据。
交换机对数据进行优化、解环处理，把经过交换处理的数据传输到更远的网络交换机或者中心站。
KJJ103/KJJ103A型矿用本安型网络交换机主要技术指标：
（1）接口类型：
KJJ103型：内部有两个独立的交换单元，其中每个交换单元有3个以太网光口和6个以太网电口。
1）以太网光口：单模光纤，波长1310NM，速率10/100MBPS，发射功率大于等于-13DBM，接收灵敏度：-25DBM；
2）以太网电口：速率10MBPS/100MBPS自适应，最大距离100M，信号最高工作电压峰峰值不大于2.5V。
KJJ103A型：交换机内部有A、B、C三个单元。
1）A单元：
具有3个以太网光口，单模光纤，波长1310NM，速率10MBPS/MBPS，发射功率大于等于13DBM，接收灵敏度：-25DBM。
6个以太网电口，TCP/TP协议，速率10MBPS/100MBPS自适应，最大传输距离100M，信号工作电压峰峰值不大于2.5V。
2）B单元：
具有2个以太网光口，单模光纤，波长1310NM，速率1000MBPS，发射功率大于等于-13DBM，接收灵敏度：-25DBM。
7个以太网电口，TCP/TP协议，其中：6个速率10MBPS/100MBPS自适应，最大传输距离100M，信号工作电压峰峰值不大于2.5V；1个速率1000MBPS，最大传输距离100M，信号工作电压峰峰值不大于2.5V。
3）C单元：
具有4个以太网电口，TCP/TP协议，速率10MBPS。
4个RS485数据口，传输方式为RS485。
传输速率为2400BPS，信号工作电压峰峰值小于等于15V，传输距离小于等于5KM（使用MHYVP1乘4电缆，单芯截面积不小于1.5MM2）。
（2）指标功能：交换机面板有电源指示、通讯指标以及端口运行指标等功能。
（3）交换功能：用于连接井下工业以太网络本安终端设备，各终端设备可以通过交换机相互传输数据。
（4）总线接口：RS485、CAN、2M口等
（5）KJJ103/KJJ103A型矿用本安型网络交换机图片。
