印尼亚齐项目电厂知识介绍(中英版初稿)

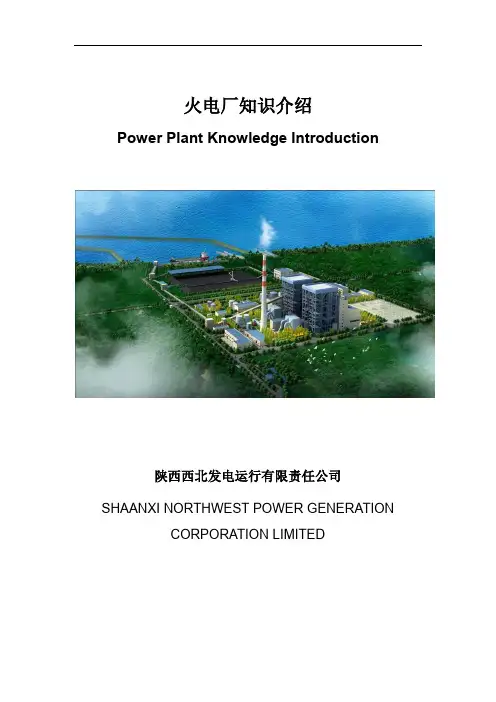

火电厂知识介绍Power Plant Knowledge IntroductionXX西北发电运行XX公司SHAANXI NORTHWEST POWER GENERATION CORPORATION LIMITED目录CONTENTS 1火力发电厂概述11.1 基本理论介绍11.2 火力发电厂生产过程11.3 电厂主要设备介绍11.3.1 锅炉主要设备21.3.2 汽轮机设备21.3.3 电气主要设备21.4 电厂主要系统介绍31.4.1 锅炉主要系统31.4.2 汽轮机主要系统31.4.3 电气主接线系统42常规电厂运行管理42.1 电厂管理组织机构42.2 主要岗位设置及职责42.2.1 电厂厂长岗位职责42.2.2 总工程师岗位职责52.2.3 安全工程师职责52.2.4 专责工程师职责52.2.5 值长岗位职责62.2.6 班长岗位职责62.2.7 主值班员岗位职责63 电厂安全培训63.1 安全组织机构63.2 岗位安全职责73.2.1 电厂厂长安全生产职责73.2.1 General Manager73.2.2 副厂长安全生产职责：83.2.2 Vice general manager of production department8 3.2.3 运行部长安全生产职责93.2.3 Manager of power plant operation department9 3.2.4 检修部长安全职责103.2.4 Manager of maintenance department103.2.5 安全专工安全生产职责113.2.5 Engineer of production planning department11 3.2.6 值长安全职责123.2.6 Shift Leader Supervisor123.3 安全管理制度143.3.1 两票管理制度143.3.2 安全培训及检查管理制度173.3.3 消防器材管理制度173.4 现场安全培训173.4.1 机械部分173.4.2 化学部分213.4.3 电气部分233.5 现场安全标识牌的识别251 火力发电厂概述1.1基本理论介绍火力发电厂是利用各种燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。

主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.1.2 火力发电厂生产过程储存在储煤场(或储煤罐)中的原煤由输煤设备从储煤场输送到锅炉炉膛，燃烧的煤放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。

混合物被锅炉汽包内的汽水分离器进行分离，分离出的水经下降管送到水冷壁管继续加热，分离出的蒸汽送到过热器，加热成符合规定温度和压力的过热蒸汽，经管道送到汽轮机作功。

过热蒸汽在汽轮机内作功推动汽轮机旋转，汽轮机带动发电机发电，发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。

在汽轮机内作完功的过热蒸汽被空冷凝汽器冷却成凝结水，凝结水经凝结泵送到低压加热器加热，然后送到除氧器除氧,再经给水泵送到高压加热器加热后，送到锅炉继续进行热力循环。

再热式机组采用中间再热过程,即把在汽轮机高压缸做功之后的蒸汽，送到锅炉的再热器重新加热,使汽温提高到一定(或初蒸汽)温度后，送到汽轮机中压缸继续做功。

1.3 电厂主要设备介绍1.3.1 锅炉主要设备按锅炉的蒸汽压力：可将锅炉分为低压锅炉（压力小于2.45MPa），中压锅炉（压力2.94～4. 90MPa），高压锅炉（压力7.84～10. 8MPa），超高压锅炉（压力11.8～14.7MPa），亚临界锅炉（压力15.7～19. 6MPa），超临界锅炉（压力22.1MPa），超超临界锅炉（压力30～31MPa）。

按锅炉蒸发受热面内工质的流动方式分类：自然循环锅炉、强制循环锅炉、直流锅炉、复合循环锅炉。

锅炉主要受热面：水冷壁、过热器、省煤器、锅炉主要辅机设备：一次风机：干燥燃料，将燃料送入炉膛，一般采用离心式风机。

二次风机：克服空气预热器、风道、燃烧器阻力，输送燃烧风，维持燃料充分燃烧。

引风机：将烟气排除，维持炉膛压力，形成流动烟气，完成烟气及空气的热交换。

1.3.2汽轮机设备汽轮机本体汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。

汽缸是约束高压蒸汽不得外泄的外壳。

汽轮机本体还设有汽封系统。

给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后，输送到锅炉省煤器入口，作为锅炉主给水。

高低压加热器：利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整个热力系统经济性。

除氧器：除去锅炉给水中的各种气体，主要是水中的游离氧。

空冷凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地将蒸汽热能转换为机械能，将乏汽凝结成水。

凝结泵：将凝汽器的凝结水通过各级低压加热器补充到除氧器。

油系统设备：一是为汽轮机的调节和保护系统提供工作用油，二是向汽轮机和发电机的各轴承供应大量的润滑油和冷却油。

主要设备包括主油箱、主油泵、交直流油泵、冷油器、油净化装置等。

1.3.3电气主要设备发电机本体在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。

因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。

在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。

其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷及滑环来供电。

同步发电机由定子（固定部分）和转子（转动部分）两部分组成。

定子由定子铁心、定子线圈、机座、端盖、风道等组成。

定子铁心和线圈是磁和电通过的部分，其他部分起着固定、支持和冷却的作用。

转子由转子本体、护环、心环、转子线圈、滑环、同轴激磁机电枢组成。

主变压器：利用电磁感应原理，可以把一种电压的交流电能转换成同频率的另一种电压等级的交流电的一种设备。

6.6KV、400V配电装置：完成电能分配，控制设备的装置。

电机：将电能转换成机械能或将机械能转换成电能的电能转换器。

蓄电池：指放电后经充电能复原继续使用的化学电池。

在供电系统中，过去多用铅酸蓄电池，现多采用镉镍蓄电池控制盘：有独立的支架，支架上有金属或绝缘底板或横梁，各种电子器件和电器元件安装在底板或横梁上的一种屏式的电控设备。

1.4 电厂主要系统介绍1.4.1锅炉主要系统汽水系统：锅炉的汽水系统的主要功用是接受燃料的热能，提升介质的热势能，增压增温，完成介质的状态转换。

烟风系统：提供锅炉燃烧的氧气，带动干燥的燃料进入炉膛，维持炉膛风压以稳定燃烧。

其它辅助系统：包括燃油系统、吹灰系统、火检系统、除灰除渣系统等，具体功能不做介绍。

1.4.2汽轮机主要系统主蒸汽系统：吹动汽轮机旋转，带动发电机做功，是发电厂主要的做功介质通过的系统。

再热蒸汽系统：辅助主蒸汽系统做功，提高机组热效率。

回热抽汽系统：尽量减少进入凝汽器的无用能量，提高机组热效率。

轴封系统：防止汽轮机内部高压蒸汽向外泄露，保证汽轮机效率，保持真空系统严密性。

真空系统：维持汽轮机的低背压和凝汽器真空。

凝结水系统：将凝结水输送到除氧器，完成加热、除氧、化学处理和剔除杂质。

给水系统：提高给水压力，加热后为锅炉提供给水。

主机油系统：包括润滑油系统、顶轴油系统、调节、保安系统。

汽轮机调节、保安系统：协调各系统同步地按照要求进行工作。

其它系统：压缩空气系统、旁路系统、减温水系统、凝结水精处理系统等。

1.4.3电气主接线系统电气主接线是根据电能输送和分配的要求，表示主要电气设备相互之间的连接关系，以及本发电厂与电力系统的电气连接关系。

电气主接线中有时还包括发电厂的自用电部分。

主要功能：电气主接线反映了发电厂配电所的基本结构和功能。

在运行中，它表明本发电厂变电所与高压电网、馈电线的连接方式以及相关一次设备的运行方式，成为调度控制和设备实际操作的依据；同时，电气主接线对电力供电系统运行的可能性、电能质量、经济性和操作灵活性起着决定性作用1.4.4 火电厂其他系统输煤系统：运输燃料进入厂房，进行初步加工和燃料筛选工作，同时完成外加物质的混合工作。

所包涵的主要设备有斗轮机、碎煤机、翻车机、输煤皮带等。

化学水系统：将天然水在进入汽水系统前先除去杂质。

其流程一般为：天然水――混凝沉淀――过滤――离子交换――补给水。

混凝沉淀是加入混凝剂，产生絮凝体。

过滤处理是使用石英砂等滤料除去细小悬浮物。

化学除盐是使用混床除去金属离子和酸根，常使用树脂除盐。

2 常规电厂运行管理2.1电厂管理组织机构2.2主要岗位设置及职责2.2.1 电厂厂长岗位职责2.2.1.1 电厂生产工作的总负责人，是电厂安全生产的第一责任人；2.2.1.2 贯彻国家法律、法规、方针、政策和强制性标准；2.2.1.3 组织编制电厂管理实施规划；2.2.1.4建立质量管理体系和安全管理体系并组织实施；2.2.1.5组织落实基础管理工作、技术管理和职工培训工作，协调搞好各专业的关系；2.2.1.6进行现场安全、文明施工管理，发现和处理突发事件；2.2.1.7负责项电厂月度简报，年度工作总结，计划安排等综合性文字材料的起草工作。

2.2.2 总工程师岗位职责2.2.2.1 在厂长领导下，负责本项目的生产协调；2.2.2.2 负责本电厂的技术管理；2.2.2.3 负责重大项目的技术准备及组织编制计划；2.2.2.4 组织解决生产中的技术问题，主持召开项目部技术会议，审批重大技术方案；2.2.2.5 主持项目部的生产协调周会、月度会；2.2.2.6 负责组织开展新技术、新工艺、新材料、新设备的研究和推广工作；2.2.2.7 负责员工教育培训工作，提高技术业务素质。

2.2.3 安全工程师职责2.2.3.1 制订电厂年度安全工作目标计划，经审定后组织贯彻落实；2.2.3.2 组织实施职工安全培训工作，提高安全素质。

2.2.3.3 汇总电厂年度安全措施计划，经批准后组织实施。

2.2.3.4 组织开展安全施工的宣传教育工作，组织安全工作规程和安全施工管理规定的学习、考试及取证工作；负责对新人员进行安全教育。

2.2.3.5 协助电厂厂长组织召开电厂安全工作会议，总结和推XX全运行经验。
