220kV GIS 变电站电气设计

合集下载

220KV电网典型设计B3-00

220KV电网典型设计B3-00

第十一篇220kV变电站典型设计(方案B3)第53章设计说明53.1 总的部分220kV变电站典型设计方案B3对应220、110kV采用GIS设备户内布置、主变压器采用3×240MV A的三绕组变压器,全电缆出线,并配置假定组数的无功设备组合成的220kV户内站方案。

53.1.1 本典型设计的适用场合(1)人口密度高,土地昂贵的地区;(2)进出线均为电缆的项目;(3)环保要求高的地区;(4)严重大气污染地区。

53.1.2 对设计方案组合的说明本典型设计根据典型设计方案B3的建设规模及技术条件,是按照湖北省电力公司220kV变电站典型设计技术导则设定的,具体方案组合见表53-1。

表53-1 方案B3技术条件一览表序号项目名称技术条件1 主变压器台数及容量2/3×240MVA,容量比为100/100/502 出线规模220kV:2/3回;110kV:8/12回;35kV:20/30回3 无功补偿分组及容量1×10Mvar(电抗)/主变压器4 电气主接线220kV线变组:110kV单母线2/3分段;35kV单母线4/6分段5 配电装置220、110kV采用户内GIS:35kV采用户内开关柜6 短路电流水平220kV:50kA;110kV:31.5kA;35kV:25kA序号项目名称技术条件7 主要设备选型主变压器:三相三绕组有载调压自冷水平分体变压器220kV采用户内GIS,间隔宽度不大于2m110kV采用户内GIS,间隔宽度不大于1.5m35kV采用户内金属铠装开关柜,间隔宽度不大于1.2m8 土建部分全站总建筑面积6036 m2,主变压器消防采用水喷雾,户内外设置消火栓9 站址基本条件按地震基本烈度6度,地震动峰值加速度0.05g,设计风速25m/s,地基承载力特征值f ak=150kPa,无地下水影响,非采暖区设计,假设场地为同一标高。

按海拔1000m以下,国标Ш级污秽区设计53.1.3主要技术经济指标主要技术经济指标见表53-2。

220kvGIS电气试验大纲及工频耐压试验方案

220kvGIS电气试验大纲及工频耐压试验方案

变电站220kVGIS改造工程电气试验大纲及工频耐压方案编制:审核:批准:电力高压公司2007年1月变电站220kVGIS电气试验大纲一.试验依据:引用标准:GB50150—91《电气装置安装工程电气设备交接标准》、GB50150—91电气装置安装工程电气设备交接试验标准条文说明及Q/SDJ50-2003《电力设备交接和预防性试验规程》有关技术条件进行。

二.设备资料:1.生产厂家:上海西门子2.设备型号:8DN9-23.220kVGIS断路器:共15间隔4.220kV GIS线路电压互感器(单相):共4间隔5.220kV母线GIS电压互感器和避雷器:共4间隔6.220kV电流互感器:共15间隔三.各元件电气试验大纲四.工频耐压方案:(一)现场安全措施1.被测设备在检修状态2.设备上应绝对无人工作3.设备上无临时接地线4.工作地点围上红白带、挂上“止步、高压危险”警示牌5.要有防感应电措施6.安全帽、工作服、绝缘鞋均需按安规要求严格遵守7.在加压时,工作人员与设备及引线应保持安全距离8.试验前因工作需要拆除的设备接线(如压变一次接线等),工作完毕后恢复,需仔细验收9.工作中严格遵守有关高压试验的规定10.开好现场站班会(包括列入同一张工作票内的配合班组),对当天工作内容、停电范围、安全组织技术措施进行交代。

11.工作前应检查接地刀刀片接触是否良好,如发现接地不良,应加挂工作接地线。

12.梯子应有防滑措施,顶部应用绳子与设备支架扎牢,方可上下作业。

13.应防止高空落物,以免伤人或损坏设备,原则上应先装上部设备后装地面设备。

14.施工电源拖线板应装设触电保护器,使用前应检查是否良好、脱皮、插座、插头应齐全、正规并有校验合格标签。

15.按时开展安全日活动,将不安全苗子和隐患降低到最低限度。

(二)试验工作要求确保电气试验测试数据的正确、可靠,电气试验必须符合下列要求:1.正确选用计量有效期内合格的仪器、仪表,量程、精度和容量应符合试验要求。

220kv变电站电气施工组织设计

220kv变电站电气施工组织设计

施工组织设计纲要目录第一章工程概况及特点 (5)1.1工程概况 (5)1.1.1工程简述 (5)1.1.2工程规模 (5)1.1.3工程承包范围 (6)1.1.4地质及地貌状况 (7)1.1.5自然环境 (8)1.1.6交通情况 (8)第二章施工现场组织机构 (10)2.1组织机构关系图 (11)2.1.1组织机构 (11)2.1.2各部门主要职能与权限 (12)2.1.3内部经济责任划分 (13)2.1.4公司本部对现场的督导及保障作用 (13)2.2工程主要负责人简介 (13)第三章施工现场总平面布置图 (23)3.1施工现场平面布置图 (24)3.1.1现场平面布置 (24)3.1.2施工总平面管理 (24)第四章施工方案 (25)(一)土建施工方案 (25)4.1施工准备 (25)4.1.1 施工生产准备 (25)4.1.2 施工技术准备 (26)4.2施工工序总体安排: (26)4.3主要分项工程施工方法及技术措施 (26)4.3.1 测量控制 (26)4.3.2 钻孔灌注桩施工 (27)4.3.3 钢筋工程 (30)4.3.4 砼工程 (31)4.3.5模板工程 (33)4.3.6排栅工程 (34)4.3.7砌体工程 (34)4.3.8装饰工程 (35)4.3.9安装工程 (38)4.3.10.铝合金门窗工程 (39)4.3.11半地下水池、地下油池的施工 (40)(二)电气施工方案 (40)4.1施工准备 (40)4.1.1施工技术资料的准备 (40)4.1.3通讯设施的配置 (42)4.1.4施工场地的准备 (42)4.1.5施工机械配置 (42)4.1.6施工力量的配置 (45)4.1.7推行现代化管理 (46)4.1.8大力提倡科技创新、科技进步和QC小组活动的开展 (46)4.1.9生活设施的准备 (46)4.2施工工序总体安排 (47)4.3主要工序和特殊工序(包括GIS)的施工方法和施工效率估计,潜在问题分析 (47)4.3.1 主变压器安装施工方法和施工效率估计,潜在问题分析 (47)4.3.2电缆敷设施工方法和施工效率估计,潜在问题分析 (48)4.3.3高压试验施工方法和施工效率估计,潜在问题分析 (49)4.3.4调试施工方法和施工效率估计,潜在问题分析 (49)4.3.5 GIS的施工方法施工方法和施工效率估计,潜在问题分析 (50)4.3.6特殊工序控制 (50)4.3.7主要工序流程图 (51)4.4工程成本的控制措施,为控制成本,提高效益,拟采取的措施 (56)第五章工期及施工进度计划 (57)(一)土建施工阶段 (57)5.1工期规划及要求 (57)5.2施工进度计划 (57)5.3施工资源需要量计划 (57)5.4施工进度计划分析 (58)5.4.1计划潜在问题 (58)5.4.2计划中的潜力及其开发途径 (59)5.5计划控制 (59)(二)电气施工阶段 (60)5.1工期规划及要求 (60)5.1.1施工进度横道图 (60)5.2施工进度计划网络图 (60)5.2.2保证工期的组织措施 (60)5.2.3保证工期的技术措施 (61)5.3施工资源计划 (62)5.3.1设备材料的采购 (62)5.3.2主要材料的供应 (62)5.3.3材料管理 (63)5.3.4防火、防盗 (63)5.4施工进度计划分析 (63)5.4.1计划潜在问题 (63)5.4.2计划中的潜力及其开发途径 (63)5.5计划控制 (64)5.5.1计划控制的程序 (64)5.5.2 计划控制的方法和措施 (64)第六章质量目标、质量保证体系及技术组织措施 (66)6.1质量目标 (66)6.2质量管理组织机构及主要职责 (66)6.2.1质量管理组织机构 (66)6.2.2 质量管理部门的主要职责 (68)6.2.3 质量保证体系在本工程的实施 (69)6.3质量管理措施 (70)(一)土建施工质量管理: (70)(二)电气施工质量管理: (72)6.3.1质量管理的措施 (72)6.3.2关键工序的质量控制 (74)6.3.3重要分部工程质量控制流程图 (75)6.4质量管理及检验的标准 (79)6.5质量保证技术措施 (82)(一)土建质量保证技术措施: (82)(二)电气质量保证技术措施: (82)第七章安全目标﹑安全保证体系及技术组织措施 (84)7.1安全管理目标 (84)7.2安全管理组织机构及主要职责 (84)7.2.1安全管理组织机构图 (84)7.2.2主要职责和权限 (85)7.3安全管理制度及办法 (87)(一)土建施工安全管理制度及办法 (87)7.3.1 工地现场消防措施 (87)7.3.2 安全生产措施 (88)7.3.3 安全施工规范 (92)(二)电气施工安全管理制度及办法 (92)7.4安全组织技术措施 (94)7.4.1安全薄弱环节 (94)7.5重要施工方案和特殊施工工序的安全过程控制 (95)7.5.1 GIS的安全过程控制 (95)7.5.2主变安装的安全过程控制 (96)7.5.3各分部工程的安全过程控制图 (97)第八章工程分包的管理 (104)8.1工程分包的原因及范围 (104)8.2分包商选择条件 (104)8.2.1质量管理方面 (104)8.2.2安全管理方面 (104)8.2.3技术管理方面 (105)8.2.4经营管理方面 (105)8.3分包工程管理 (105)8.3.2工期管理 (106)8.3.3安全管理 (106)第九章环境保护及文明施工 (107)9.1环境保护 (107)9.2加强施工管理、严格保护环境 (107)9.2.1 环境保护的目标: (107)9.2.2环境保护的措施 (107)9.3文明施工的目标、组织机构和实施方案 (109)9.3.6土建施工现场的管理 (110)9.3.7电气施工现场的管理 (111)9.3.8环境卫生管理 (112)9.3.8综合治理方面 (113)9.4文明施工考核、管理办法 (114)第十章计划、统计和信息管理 (118)10.1计划、统计报表的编制与传递 (118)10.2信息管理 (119)10.2.1信息管理的目标 (119)10.2.2信息管理的措施 (119)第一章工程概况及特点1.1工程概况1.1.1工程简述本工程新建建筑物有主控制楼、配电大楼、水泵房、电容器室、空压机房、消防水池各一座;及主变电基础及110KV、220KV构支架等构筑物。

220kV GIS组合电器安装施工方案

220kV GIS组合电器安装施工方案

项目名称XX500kV变电站工程方案名称220kVGIS组合电器安装施工方案实际编制人王XX 编制小时数10小时项目审核人:审核意见:分公司审核人审核意见;XX500kV变电站工程220kV 封闭式组合电器及其附属设备安装施工方案XX500kV变电站工程施工项目部2015年10月22日批准:年月日审核:副总工程师:年月日工程技术部:年月日安全监察质量部:年月日变电施工分公司负责人:年月日变电施工分公司工程科:年月日变电施工分公司安监科:年月日项目总工程师:年月日项目质检员:年月日项目安全员:年月日编写:年月日目录一、工程概况及适用范围............................... - 1 -二、施工依据......................................... - 1 -三、施工部署及人员组织............................... - 2 - (一)人员职责分工表............................... - 2 -(二)人员组织机构图............................... - 3 -四、主要设备、工器具................................. - 3 - (一)主要机械设备................................. - 3 -(二)主要工器具................................... - 3 -五、施工作业条件..................................... - 4 - (一)材料、工具及安装前准备....................... - 4 -(二)施工平面布置图............................... - 6 -六、施工进度计划及工期保证措施....................... - 6 - (一)施工进度计划................................. - 6 -(二)工期保证措施................................. - 7 -七、施工程序工艺及技术措施........................... - 8 - (一)施工工艺流程图............................... - 9 -(二)设备到货前的准备工作........................ - 10 -(三)基础验收.................................... - 11 -(四)吊装就位前设备检查.......................... - 11 -(五)避雷器、CVT安装............................. - 11 -(六)GIS设备吊装................................. - 12 -(七)设备卸货后存放、检查........................ - 16 -(八)GIS主体间隔设备及辅机配件的主要对接工艺:... - 17 -(九)对接过程中的注意事项........................ - 28 -(十)更换吸附剂.................................. - 29 -(十一)抽真空、注气.............................. - 31 -(十二)GIS本体二次电缆敷设及接线................. - 33 -(十三)GIS设备接地............................... - 33 -(十四)GIS组合电器的试验......................... - 34 -(十五)电缆排列与二次接线........................ - 35 -八、标准工艺........................................ - 35 -九、质量通病及防治措施.............................. - 46 -十、安全风险分析及预控措施.......................... - 48 - (一)变电站一次设备安装.......................... - 48 -(二)变电站组合电器安装.......................... - 48 -十一、现场文明施工及环境保护措施.................... - 50 - (一)安全防护措施................................ - 50 -(二)个人防护用品................................ - 52 -(三)现场布置.................................... - 52 -(四)环境保护.................................... - 53 -(五)作业行为.................................... - 53 -十二、GIS安装执行强条............................... - 54 - (一)安全强条.................................... - 54 -(二)质量强条.................................... - 56 -附件1 :XX500kV变电站工程 GIS组合电器安装施工安全动态风险识别、评估及预控措施清册....................... - 62 -一、工程概况本工程220kV配电装置采用户外三相分箱式GIS(母线共箱),由西安西电开关电气有限公司生产,断路器单列布置,架空进、出线,本期及远景均为双母线双分段接线,设母联断路器和分段断路器,装设四组母线设备。

国家电网公司220kV变电站典型设计技术导则

国家电网公司220kV变电站典型设计技术导则

国家电网公司220kV变电站典型设计技术导则1技术原则概述1.1依据性的规程、规范《220~500kV变电所设计技术规程》(DL/T5218-2005)等国家和电力行业有关220kV变电站设计、通信设计和调度自动化设计的标准、规程、规范及国家有关安全、环保等强制性标准;国家电网公司《十八项电网重大反事故措施》、《输变电设备技术标准》、《预防输变电设备事故措施》、《电力系统无功补偿配置技术原则》等有关企业标准和规定。

1.2设计对象国家电网公司220kV变电站典型设计的设计对象暂定为国网公司系统内220kV常规户外和户内变电站,不包括地下等特殊变电站。

1.3运行管理方式国家电网公司220kV变电站典型设计原则上按无人值班远方监控设计。

1.4设计范围国家电网公司220kV变电站典型设计的设计范围是:变电站围墙以内,设计标高零米以上。

受外部条件影响的项目,如系统通信、保护通道、进站道路、站外给排水、地基处理等不列入设计范围,但概算按假定条件列入单项估算费用。

1.5设计xx按《变电所初步设计内容深度规定》(DLGJ25-94)有关内容深度要求开展工作。

1.6假定站址环境条件xx≤1000m;环境温度-20℃~+40℃(除A-5,A-8方案适用);-40℃~+40℃(A-5,A-8方案适用);最热月平均最高温度35℃;覆冰厚度10mm;设计风速30m/s(50年一遇10m高10min平均最大风速);污秽等级Ⅲ级;日照强度:0.1W/cm2;最大冻土层厚度:≤0.5m(除A-5,A-8方案适用);地震设防烈度:7洪涝水位:设计土壤电阻率:地基:腐蚀:1.8m(A-5,A-8方案适用);度,地震加速度为0.1g,地震特征周期为0.35s;站址标高高于百年一遇洪水位和历史最高内涝水位,不考虑防洪措施;不大于100Ω·m;xx力特征值取fak=150kPa,无地下水影响;地基土及地下水对钢材、混凝土无腐蚀作用。

220kV变电站中GIS组合电器相关问题的探究

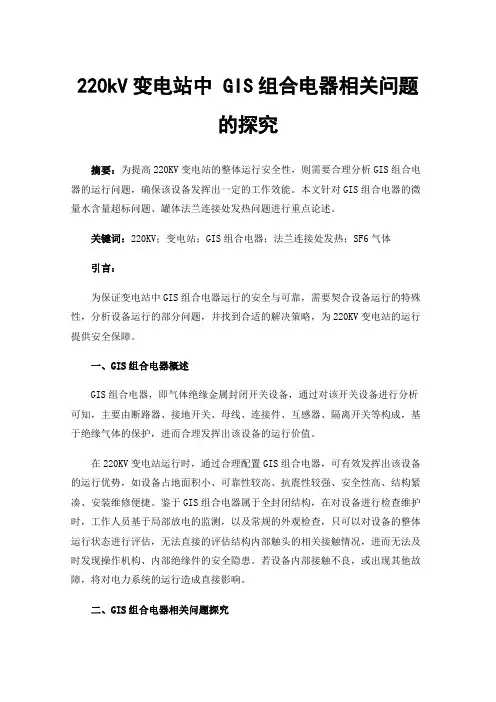

220kV变电站中GIS组合电器相关问题的探究

220kV变电站中 GIS组合电器相关问题的探究摘要:为提高220KV变电站的整体运行安全性,则需要合理分析GIS组合电器的运行问题,确保该设备发挥出一定的工作效能。

本文针对GIS组合电器的微量水含量超标问题、罐体法兰连接处发热问题进行重点论述。

关键词:220KV;变电站;GIS组合电器;法兰连接处发热;SF6气体引言:为保证变电站中GIS组合电器运行的安全与可靠,需要契合设备运行的特殊性,分析设备运行的部分问题,并找到合适的解决策略,为220KV变电站的运行提供安全保障。

一、GIS组合电器概述GIS组合电器,即气体绝缘金属封闭开关设备,通过对该开关设备进行分析可知,主要由断路器、接地开关、母线、连接件、互感器、隔离开关等构成,基于绝缘气体的保护,进而合理发挥出该设备的运行价值。

在220KV变电站运行时,通过合理配置GIS组合电器,可有效发挥出该设备的运行优势,如设备占地面积小、可靠性较高、抗震性较强、安全性高、结构紧凑、安装维修便捷。

鉴于GIS组合电器属于全封闭结构,在对设备进行检查维护时,工作人员基于局部放电的监测,以及常规的外观检查,只可以对设备的整体运行状态进行评估,无法直接的评估结构内部触头的相关接触情况,进而无法及时发现操作机构、内部绝缘件的安全隐患。

若设备内部接触不良,或出现其他故障,将对电力系统的运行造成直接影响。

二、GIS组合电器相关问题探究(一)罐体法兰连接处发热某220KV变电站中的GIS组合电器运行过程中,工作人员在红外测温系统的运行下,发现设备罐体法兰连接处出现发热问题,最高温度达到92℃。

在罐体法兰连接处出现高温隐患,将无法保证设备的整体安全稳定运行,可能会导致SF6气体泄漏,或出现瞬间感应电流,严重影响到设备的整体运行安全性与可靠性[1]。

一般情况下GIS组合电器进行组装时,设备的外壳接地处理,主要采取一点接地、多点接地的工作对策。

如一点接地系统运行时,主要是针对设备的外壳进行分段,确保分段的一端接地、一端绝缘。

220kv~750kv变电站设计技术规程_概述说明

220kv~750kv变电站设计技术规程_概述说明

220kv~750kv变电站设计技术规程概述说明1. 引言1.1 概述这篇长文旨在概述220kv~750kv变电站设计技术规程。

随着电力行业的快速发展,高压变电站在电网中的重要性日益突出。

为了确保变电站的正常运行和可靠性,设计技术规程成为必不可少的指导文件。

1.2 文章结构本文分为五个主要部分。

引言部分主要介绍文章背景和整体结构,让读者对文章内容有一个整体的了解。

第二部分将详细阐述220kV和500kV变电站设计的要点,包括关键技术、设备选型等方面。

第三和第四章节将进一步探讨其他两个重要章节的相关内容。

最后,结论部分将对整篇文章进行总结,并对未来的发展进行展望。

1.3 目的本文旨在对220kv~750kv变电站设计技术规程进行概述说明,帮助读者全面了解设计要求、关键技术以及设备选用等方面内容。

通过阅读该文档,读者可以更好地理解变电站设计过程中需要考虑的各种因素,并为实际工程提供参考依据。

2. 正文:2.1 设计技术规程概述设计技术规程是在变电站设计过程中必须遵循的标准和要求,它对于保证变电站的安全、可靠运行起着重要的作用。

设计技术规程概述部分主要介绍了220kV 至750kV变电站设计中的基本原则和方法。

首先,需要充分了解变电站的功能和工作原理。

变电站作为电力系统中的关键环节,主要用于将高压输电线路的输送功率转换为适合配送、使用的低压电能。

因此,在设计过程中要确保变电站具备稳定接入和平稳输出功率的能力。

其次,在进行设计时,需要符合国家相关标准和规定。

根据不同容量等级(如220kV、500kV、750kV)变电站设计时需满足不同性能指标和技术要求,以满足安全可靠运行及对发展节能环保经济社会可持续发展等方面有利。

另外,在选择设备时应考虑其性能优越性以及生产制造商声誉,并根据具体情况进行适当选择。

同时还需进行详尽而科学合理的布置,使得各设备相互协调,提高整体运行效率。

设计技术规程概述部分还应包括对变电站的安全防护要求进行说明,如防雷、防火等方面。

对变电站220kV GIS设备安装的探讨

对变电站220kV GIS设备安装的探讨
积 , 地省 。 占
区 ; 一 方 面 在 总 装 前 制 造 商 应 增 加 导 体 另 振 动 清 洁 的新 手 段 , 量 把 空 心 体 内 部 死 尽 角 的残 留 物 清 理 出 来 , 者 对 安 装 前 的 导 或 体 做 类 似 局 部 放 电试 验 以 检 查 出残 留的 铝 屑 和金 属 丝 。 密封 性 是GI 绝 缘 的关 键 , F S S 6
气 体 泄 露会 造 成 GI 致 命 的 故障 。 S 因此 密 封 性检查 应贯穿干 整个制造 和安装 的始终 。 密 封 效 果 主 要 取 决 于 罐 体 焊 接 质 量 , 次 其 是密封 圉的制造 、 装调整情 况。 安
2 2 0 V GS 2 k I安装工艺
( ) 单元应 从 内 到外 按 间隔 顺 序 进 入 1各 () 靠 性 高 。 2可 由于 带 电部 分 全 部 密 封 安 装 区 域 , 制 造 厂 的 编 豪 和 规 定 的 程 序 按 于 惰 性 气体 S 6 , 受 外 部 积 尘 、 雪 等 进 行 装 配 , 得 误 装 。 F 中 不 积 不 外部影 响 , 生外部故障小 。 发 ( ) 装 用 器具 及 吊点 选 择 应 符 合 产 品 2吊 ( ) 全 性 能 高 , 有 电 器设 备 封 装 与 3安 所 技 术 要 求 。 吊装 元 件 中心 不 平 衡 , 采 用 如 应 接地的金属外壳 内, 因而 没有 触 电 的 危 险 , 吊链 来 调 节 平衡 后 再 起 吊 。 可 有 效 保 证 人 身 安 全 和 操 作 安 全 , 体 为 气 ( ) 造 厂 已装 配好 的 各 电器 元 件 , 3制 在 不 可燃 , 火 灾 危 险 。 无 现 场 组 装 时 不 应 解 体 检 杏 ; 需 现 场 解 体 如 () 境 影 响 小 。 带 电部 分 以 金 属 外 时 , 经制 造 厂 同意 , 在 厂 方 人 员指 导 下 4环 因 应 并 壳封 闭 , 电磁 和 静 电 实 现 屏 蔽 , 噪 音 和 进 行 。 对 五 电 磁 波 干 扰 等 问题 。 ( ) 用 的清 洁 剂 、 4使 润滑 剂 、 封 脂 和 擦 密 拭 材 料 必须 符 合 产 品的 技 术 规 1 吊装 元 件 时 应 确 认 设 备 重量 、 吊具 及 吊车 的 起 重 能 力 , 禁超 重起 吊 。 严 吊点 选

浅析220kV变电站中GIS设备安装调试

浅析220kV变电站中GIS设备安装调试

浅析220kV变电站中GIS设备安装调试摘要:近些年我国经济发展迅速,电力在人们生产生活中的作用越来越突出,已经成为经济发展和人民生活中必不可少的关键。

当前电力行业内部竞争日益激烈,电力企业要合理应用先进技术,保证电能供应的稳定性。

基于此,本文对220kV变电站电气施工中GIS设备安装调试技术进行了分析,供相关从业人员参考。

关键词:220kV变电站;GIS设备;安装调试当前人们生活水平得到了大幅度改善,全社会用电量也呈持续增长趋势,城镇化建设的深入推进,对变电站建设质量、电能供应的稳定性等都提出了更高要求。

传统敞开式的变电站需要较大占地面积,且可靠性不足,难以满足当前人们的用电需求。

而GIS设备结构更为稳定,使用便捷,具有占地空间小、安全性能突出等优势,目前在电网建设中得到了广泛应用。

1 GIS设备的基本概念及特点GIS全称Gas Insulated Switchgear,意为气体绝缘开关设备,通过对高压变电站内隔离开关、断路器、接地开关等进行优化组合,使其成为高度协同的整体,再利用套筒将各部位设备进行连接,通过六氟化硫来实现绝缘。

GIS设备的主要特点如下:(1)结构小型化。

GIS设备是基于传统设备的改造升级,在金属壳的保护下,接地开关、断路器、隔离开关等能够稳定运行;六氟化硫也可起到良好的绝缘效果,整个设备占用的空间小、体积小、使用方便;(2)安全可靠。

GIS设备内的所有构件都是经过特殊处理的,密封的金属壳体内充满了六氟化硫气体,绝缘性能突出,还可作为断路器的灭弧介质。

在设备运行过程中,可将触电风险降至最低,极大程度上保障了施工人员、作业人员的人身安全。

且由于设备可靠性、稳定性大大提升,也减少了后期维修的成本投入与工作量;(3)环境耐受力强。

金属壳体的保护,让GIS设备几乎适用于所有环境,避免了大风、雨雪等恶劣气候的影响;而且可减少污物、腐蚀性物质的影响;(4)安装周期短。

GIS设备中,每个间隔中的构件、零部件等都可通过筒体进行有机结合,在出厂之前就已经调试完毕,现场作业时,可减少相应的安装步骤,这也是其安装周期短的主要原因之一。

220 kV变电站施工中GIS设备的安装调试6页word文档

220 kV变电站施工中GIS设备的安装调试6页word文档

220 kV变电站施工中GIS设备的安装调试社会发展城市化进程加快以及生活水平的提高,电力资源需求提高导致电力供应压力进一步提高。

变电站等基础电力设施的安装、调试与建设也成为当前电力行业发展重点,其建设质量直接决定了电力供应可靠性。

面对传统变电站占地面积大、资源浪费问题突出的情况,引入GIS设备提高变电站设备装配紧密性,最大限度的降低变电站占地面积具有重要意义。

而且在变电站使用GIS设备,还能够提高变电站设备适应性、运行安全性与稳定性。

GIS设备自身使用寿命较长,而且故障率较低,在电网建设以及变电站建设中具有广阔应用前景。

1.GIS设备概述1.1GIS设备组成图1 GIS设备结构图GIS(GAS insulated SWITCHGEAR)属于一种新型高压电气设备,又被称作是气体绝缘全封闭组合电器。

如图所示,由断路器、互感器、避雷器、接地开关、隔离开关以及连接件等基本电器元件组成,将电器元件组合封装在金属接地外壳中,在封装器内部冲加SF6绝缘气体,所以GIS设备往往又被称作SF6全封闭组合电器。

GIS设备的可靠性更高,和常规电气设备相比故障率降低了60%-80%,?@样大大降低了其维护工作量。

由于GIS设备本身的特点也导致其具有自身缺点,比如SF6气体泄漏、绝缘子老化以及水分渗入等问题均可能导致GIS闪络故障问题。

另外GIS还属于全密封结构,这也直接导致其检修更加困难,检修耗费的时间以及资源增加,检修过程也为用户用电造成直接影响。

2.GIS设备特性分析2.1小型化结构GIS设备是在传统设备改革基础上得到的,将大量电子元器件进行联结结成,并封装在一个密闭盒子中。

大量元器件的联结集成降低了GIS设备占据的空间。

就该装置而言,体积相对较小,而且占地面积小,这样大大节约了资源,也降低了变电站对土地资源的过度需求。

2.2安全性及可靠性GIS设备中的所有元器件均封装在充满SF6保护气的金属壳中,使得GIS设备具有良好的绝缘性以及断路器灭弧能力。

220kV模块化智能变电站220kVGIS设备电气二次专业关键技术分析

220kV模块化智能变电站220kVGIS设备电气二次专业关键技术分析

220kV模块化智能变电站 220kV GIS设备电气二次专业关键技术分析摘要:220kV模块化智能变电站保护、测控、电能表下放布置于各间隔智能控制柜内,GIS设备电气二次专业技术确认较以往更加综合且复杂,本文从断路器、隔离/接地开关、电流互感器、电压互感器、GIS气室等一次设备,及智能终端、合并单元、保护测控等二次设备逐一展开关键技术要点论述及经验总结,从而利于提高电气二次设计工作的效率,保证此后的二次设计顺利开展。

关键词:智能变电站 GIS设备电气二次1.前言GIS设备电气二次原理及接线的确认是开展二次设计的前期,220kV变电站模块化建设较2011版通用设计将除主变间隔外其余220kV、110kV保护、测控、电能表下放布置于各间隔智能控制柜,下放后一、二次设备间更多配合需由厂家厂内完成,所以归纳总结GIS设备二次专业关键技术,让二次关键技术能准确、完整地实现,有利于提高工程效率、保障工程顺利推进。

结合GIS设备的设备特点,按常规侧和智能侧分别展开,但因电压等级、间隔类型的不同确认细节有所区别,限于篇幅本文主要对220kV电压等级GIS设备二次专业关键技术展开分析。

2.一次设备二次要点分析按断路器、隔离/接地开关、电流互感器、电压互感器、GIS气室几个模块依次进行分析总结。

2.1 断路器1)应有电源监视回路,能监视跳/合闸绕组回路的完整性;2)应有跳/合闸位置状态指示,自动合、跳闸时应能自动报警上送;3)分闸回路不应采用RC 加速设计,跳/合闸控制回路不应串接整流模块、熔断器或电阻;4)防跳、跳/合闸压力异常闭锁功能由机构本体实现;5)防跳回路中应串接防跳继电器常闭接点+断路器辅助常闭接点;6)采用分相弹簧机构时防跳继电器、非全相继电器均应安装于独立的汇控柜;7)252kV 母联(分段)、主变压器、高压电抗器断路器应选用三相机械联动;8)220kV 及以上断路器压力闭锁继电器应双重化配置;9)采用“离线式微机防误+单元电气闭锁模式”;10)液压机构压力低闭锁重合闸,两套独立压力继电器,且继电器与控制回路同电源;11)220kV及以上GIS若采用分相结构断路器,每相应安装独立的密度继电器,且两组跳闸回路的压力闭锁继电器独立配置;12)电机过流/过时保护回路的电源与储能电机同电源;13)非全相回路出口跳闸均设出口压板,且每相独立设置;14)就地控制应经电编码锁,电机控制、压力低闭锁回路电源正端不经电编码锁;15)220kV 及以上断路器必须具备双跳闸线圈机构;2.2隔离开关/接地开关1)开关与其所配装的接地开关之间应有可靠的机械联锁;2)当电机电源消失时,控制回路应解除自保持;3)应配置能可靠切断电动机电源的过流保护装置;4)具备带电显示装置有电不允许此隔离开关断开,无电时才允许操作的电气闭锁回路;5)采用离线式微机五防,母线间隔GIS由厂家考虑完整电气闭锁回路;6)主变间隔隔离/接地开关满足高、中、低三侧闭锁逻辑;7)交、直流回路所用接点应隔离,做到分区、分端子排布置;8)应满足信号、控制、联闭锁等功能需求,控制、联闭锁等重要回路所需接点应采用原始接点;9)出线间隔配置高压带电显示装置,并将有电闭锁纳入电动接地刀闸的单元电气闭锁逻辑。

500kV变电站220kVGIS组合电器施工方案

500kV变电站220kVGIS组合电器施工方案

500kV变电站220kVGIS 组合电器施工方案目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (4)5、施工作业流程 (5)6、施工工艺及要求 (6)7、危险点分析及控制措施 (18)8、安全施工措施 (19)9、环境保护措施 (21)10、安装执行强条 (22)11、标准工艺要求 (22)1、适用范围及概述1.1本方案适用于牟**00kV变电站工程220kVGIS安装施工,并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。

1.2本工程组合电器为西安**高压开关电气股份有限公司生产的220kVGIS组合电器,本期工程建设28个间隔,其中10个线路间隔、2个主变间隔、2个母联间隔、2个分段间隔、4个PT间隔、8个备用间隔。

2、施工依据2.1《电气装置安装工程质量检验及评定规程》(DL/T5161.1~5161.17-2002)2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量〔2010〕19号)2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准化作业手册—变电工程分册》2.6《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248—2008)2.7《国家电网公司十八项电网重大反事故措施(试行)》(国家电网生技〔2005〕400号)2.8《国家电网公司输变电工程工艺标准库》(基建质量〔2010〕100 号)2.9《国家电网公司输变电工程标准化作业手册—变电工程分册》2.10《电气装置安装工程高压电器施工及验收规范》(GB50147—2010)2.11《工程建设标准强制性条**程部分》(2006版)2.12《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)2.13《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2.14《电气装置安装工程电气设备交接试验标准》(GB50150-2006)2.15《电气装置安装工程起重机电气装置施工验收规范》(GB50256-96)2.16《电力系统微机继电保护技术导则》(DL/T 769-2001)2.17《继电保护和安全自动装置技术规程》(GB14285-93)3、人员组织220kVGIS设备安装施工由电气班负责,一次队内配备施工人员15人,项目副经理**凯,项目总工**田,技术负责人**文,质检负责**晋,安全负责人**山,施工负责人夏志明。

浅析某220kV变电站组合电器(GIS)母差保护配置

浅析某220kV变电站组合电器(GIS)母差保护配置

其中: S S … 一 S — — I 元件运行状态 ,1 , 母 表示 该 元件 连接 I 母的刀闸合 , 表示刀闸分; 0
S1 2, … , 2 — Ⅱ母 元 件 运 行 状 态 ,1 示 该 元 2 S2… , S — 表 件 连 接 I 的 刀 闸 合 , 表 示 刀闸 分 ; I 母 0
否 动 作 决 定 故 障 发 生 在 哪 一 段 母 线 。 I l 小 差 电 流 计 、r 母
4. 合理 分配母差保 护所接 电流互 感器二次 绕组,防
止保护死区 。
( )电流 回路 要求 二
为 保 证 母 差 保 护 电 流 矢 量 和 计 算 的 准 确 性 ,母 差 保 护 要 求 母 线 上 所 有 连 接 回 路 的 电 流 互 感 器 采 用 相 同 变 比
小 差 电 流 的 计 算 是 将 各 段 母 线 上 连 接 的 所 有 支 路 电
流 计入 各 自公式 ( 括母联 电流 )。由于 “ 包 小差 ”比 率差 动 元件受运行方式的控制 , 差动保 护范围只是相应 的一段 母 线,具有选择性 ,即使用小差比率差动 元件作为故障母 线选择元件 。当大差比率元件动作 时 ,由小差比率元 件是
相 当大 ,延时 切 除 将 导 致 母 线 及 相 关 设 备 严 重 损 坏 ,并 导
S — 母联开关运行 状态。
从 公式 中可以看 出 ,I 母小 差的 计算 是 “ +”母 联 电
流 ,Ⅱ母 小 差 的 计 算 是 “ ”母 联 电流 。 _
所 以,当I 段母 线出现故 障时 ,大差与I 母小 差同时动 作 ,发跳 闸令 ,迅速 切除 母联 及I 段母 线上 所有 元件 。同 理, I 当I 段母线出现故障时 ,大差与I I 母小 差同时 动作,发

220kVGIS变电站电气设计

220kVGIS变电站电气设计

2.1电气部分本期建设2台220kV 240MV 变压器,最终规模 3台220kV 240MV 三相三绕组变压器;220kV 出线,本期4回,远景6回; 110kV 出线,本期4回,远景12回; 35kV 出线,本期6回,远景8回;无功补偿,本期装设6X 1.0万千乏电容器,电容器电抗率按3组5%、3组12%考虑;远景按装设9组电容器预留场地,电容器串联电抗率按 12%的位置预留。

2.1.2电气主接线及主要电气设备选择采用国网A1-1方案,根据系统要求,对通用设计电气主接线进行调整。

2.1.2.1电气主接线220kV 本期采用双母线接线,远景采用双母线接线。

110kV 本期采用单母线分段接线,设分段断路器,装设2组母线设备,远景单母线三分段接线。

35kV 本期采用单母线分段接线,远景采用单母线分段 +单母线接线。

根据国家电网生[2011]122文件“关于印发《关于加强气体绝缘金属封闭开关设备全过程管理重点 措施》的通知”附件1第二章第八条“采用GIS 勺变电站,其同一分段的同侧 GIS 母线原则上一次建成。

如计划扩建母线,宜在扩建接口处预装一个内有隔离开关(配置有就地工作电源)或可拆卸导体的独 立隔室;如计划扩建出线间隔,宜将母线隔离开关、接地开关与就地工作电源一次上全。

”本工程110kV 侧有出线间隔的GIS 母线一次建成,建成母线的远景扩建间隔本期预装空间隔。

2.1.1 变电站规模(1) (5)本工程主变220kV110kW性点采用经隔离开关直接接地或经避雷器、放电间隙的接地方式;35kV系统中性点采用经消弧线圈接地方式。

由于主变35kV侧为三角形接线,在35kV母线上配置接地变。

本工程采用接地变兼站用变,本期及远景均2台,均分在35kV、II母线上,本期不装设消弧线圈, 远景按2X1100千伏安消弧线圈预留场地。

电气主接线图见图1。

2.122主要电气设备选择主变压器采用三相三圈降压结构有载调压变压器,变压器考虑采用低损耗及低噪音,三侧电压分别为220kV 110kV 35kV.根据系统规划,220kV 110kV 35kV设备开断电流分别暂按50kA 40kA、31.5kA选择。

浅谈220kV GIS变电站工程建设经验

浅谈220kV GIS变电站工程建设经验

浅谈220kV GIS变电站工程建设经验[摘要]本文主要介绍220kV普光气田变电站建设中的工程难点,工程设计、施工过程管理、应用新技术及新工艺方面总结,为同类型变电站建设提供借鉴。

【关键词】220kV变电站;设计;施工;工艺;借鉴220kV普光气田变电站,是中原油田第一次在川东北山区、在高含硫区域建设的第一座220kV电压GIS变电站,经过参建各方共同努力,实现了工程一次带电成功。

一、工程概况220kV普光变电站位于宣汉县普光镇铜坎村小河坡相对高处的山脊上,占地面积1.245公顷,站内主要建筑物为综合楼,建筑面积2202平方米。

主要设备有90MV A三相双圈有载调压变压器2台,主变220kV中性点设备2台;220kV 气体绝缘金属封闭式组合开关(GIS)3套;35kV GIS开关18套,并联电容器组共4组,容量为4×5.4Mvar,接地兼站用变2台,接地电阻器装置2台,监控系统11台套,保护设备6台套。

直流系统设备12台,蓄电池2组。

二、工程难点1、施工场地狭窄:总重达139吨的主变精确就位难,现场33吨的过滤注油、50件的附件装配、24小时的抽真空脱潮、绕阻变形等特殊试验操作非常困难。

2、技术难度大:进口电气设备多,安装精度和防尘防潮要求高。

3、调试工作复杂:进口设备与国内设备软件不兼容,重新组态编程、通信联络调试工作量大。

4、电缆布局难度大:全站电缆共有31种规格、460根,总长15.23km,做到走向合理、排列有序、不交叉难度大。

三、工程设计新颖合理方面1、在四川电网内第一个采用YN、d11接线的220/35kV双绕组变压器,较35kV侧线圈采用星形接线另加稳定绕组的常规三绕组变压器,仅两台主变共节约设备投资约360万元。

2、在四川电网内第一个采用35kV中性点经中电阻接地、单相接地故障直接跳闸的配网系统,该接线降低了单相接地故障时的过电压,解决了该站以电缆出线为主的35kV配网系统接地电容电流过大的问题,变电站重要负荷采用分别取自两段母线的双回路供电方式,单一回路跳闸不影响其供电的连续性,确保了供电的安全及可靠。

220kV大关变电站GIS安装施工方案1

220kV大关变电站GIS安装施工方案1

220kV大关变电站GIS安装施工方案1大变电站昭大 回及二期工程 施工方案云南省火电公司变电工程公司 云南省火电公司变电工程公司 适用范围本施工方案适用于 大变电站昭大 回及二期工程 安装。

编制依据火电公司管理手册的有关规定。

《电气装置安装工程施工及验收规范》合编 中国计划出版社 北京 。

《电气装置安装工程质量检验及评定规程》。

电力建设安全工作规程 变电所部分 。

设计图纸。

河南平高电气股份有限公司 安装说明书。

工程概况大关变电站为已投运变电站, 部分主要有昭大 回、大镇线、大盐线、 主变及 、母联共 个间隔, 部分已建成 个间隔,本期 部分新增 个间隔, 部分、新增 回主变进线 主变 。

、新增 昭通 回出线间隔。

、更换母联间隔电流互感器 本期暂不更换 。

由于本期新增间隔周围均为带电设备,为保证本期电气一、二次设备安装工作顺利进行,特编写此施工方案。

作业准备及条件作业准备人员配备电气工程师 人电气一次安装工 人电气二次接线工 人起重指挥 人起重司索 人电、氧焊工 人大变电站昭大 回及二期工程 施工方案云南省火电公司变电工程公司 云南省火电公司变电工程公司设备、机具、材料配备序号 名称、型号及规格 单位 数量 备注 一 设备 台 电流互感器线圈 只 本期暂不更换 出线套管 只 与 配套 二 主要工机具 单粱吊 吨 台 电焊机 台 电烘箱 台 吸尘器 台 气体回收装置 套 真空泵 套气体检漏仪 灵敏度不低于 台 微量水分检测仪 直读式 块 台 麦式真空计只 液压千斤顶 吨块 干湿温度计把 绝缘梯 米套 吊带 吨套 钢丝绳把 力拒板手块 兆欧表三 主要消耗材料 高纯度工业酒精 瓶大变电站昭大 回及二期工程 施工方案云南省火电公司变电工程公司 云南省火电公司变电工程公司 高纯氮气 瓶 真空硅脂砂纸 号 张 卫生手套 双 百洁布 张 不锈钢盆 个 无水酒精 瓶塑料薄膜力能配备 电源从就近的检修电源箱取用,施工用水利用站内的自来水 电力电缆 适量标准滚线电源盘 个氧气 瓶乙炔气 瓶作业条件有关图纸及厂家资料到齐,设备抵达现场。

GIS系统在220KV配电装置中的应用

GIS系统在220KV配电装置中的应用

4.故障关合接地开关(FES) 故障关合接地开关具有关合短路电流的能力,具有开 合感应电流的能力。接地开关壳体与GIS壳体之间具有 绝缘隔板,拆开接地线后,可用于主回路电阻的测量 及断路器机械特性的检测。 5.母线 主母线采用三相共箱式结构,分支母线采用分箱式结 构。 母线导体连接采用表带触指,梅花触头。壳体材料采 用铝筒及铸铝壳体低能耗材料,可避免磁滞和涡流循 环引起的发热,并采用主母线落地布置结构,降低了 开关设备的高度,缩小了开关设备的占地面积。
因为 GIS的全部元件都密封在一个金属壳中 ,为防止内部 故障的发生 ,随时掌握设备的运行工况 ,发现设备的故障 隐患 ,有效的检测手段是必不可少的。近年来 ,随着传感 器技术的飞速发展 ,新型传感器的不断推出 ,GIS使用了 更多的传感器作为其内部状态监视 ,而用微型计算机技术 来处理获得的信息。在线检测技术和自我诊断技术的引入 将打破传统的高压电器大小修计划模式 ,可以根据诊断结 果安排更合理、更科学的检修计划 ,可将事故消灭在萌芽 状态 ,从而缩短GIS的检修时间 ,提高设备的利用率和可 靠性。
设备紧凑的外型及智能化控制系统使得其监控功能可 在较大的范围执行,如:进行自测、气体密度的趋势 分析、断路器状态 ( 泵的运转时间、操作、动力、触 点位移曲线,剩余寿命……等)。
4.结论
• 综上所述,GIS配电装置与传统的AIS相比有着明显的优 势。GIS的主要优点在于: 1)占地面积小,一般220kV GIS设备的占地面积为 常规设备的37%;110 kV GIS设备占地面积为常规设备 的46%左右,符合我国节约用地的基本国策,减少了征 地、拆迁、赔偿等昂贵的前期费用。 2)由于GIS设备的元件是全封闭式的,因此不受污 染、盐雾、潮湿等环境的影响 。GIS设备的导电部分外 壳屏蔽,接地良好,导电体产生的辐射、电场干扰、断 路器开断的噪音均被外壳屏蔽了,而且GIS设备被牢固 地安装在基础预埋件上,产品重心低,强度高 ,具有 优良的耐震性能,尤其适合在电解铝厂这种恶劣的条件 下工作。

220kV全户内GIS变电站建设管理要点探讨

220kV全户内GIS变电站建设管理要点探讨

220kV全户内GIS变电站建设管理要点探讨发布时间:2023-02-07T03:35:19.920Z 来源:《工程建设标准化》2022年第9月第18期作者:欧碧茹[导读] 本文结合220kV全户内GIS变电站结构特点,对220kV全户内GIS变电站建设技术与管理要点进行分析与探讨,以供同仁参考。

欧碧茹广东电网有限责任公司茂名供电局摘要:本文结合220kV全户内GIS变电站结构特点,对220kV全户内GIS变电站建设技术与管理要点进行分析与探讨,以供同仁参考。

关键词:220kV全户内GIS变电站;结构特点;建设技术;管理要点一、前言220kV全户内GIS变电站的电气设备布置既要求紧凑,又要求满足电气设备与建筑物的电气安全距离。

电缆层内各个电压等级的电缆排列紧凑,应合理安排,避免强电和弱电电缆混放的情况发生。

户内变电站的建设还应与周围环境相适应,变电站周围如果是人口稠密的住宅区应考虑使用选用无风冷自然散热的变压器,以降低变压器运行时的噪音污染。

开关设备大多采用以SF6 做绝缘气体全封闭式组合电气GIS。

以一个规模为3台主变,8回220kV出线,16回110 kV出线的变电站为例,按常规二列式变电站设计,占地面积约为26082m2。

而采用全户内GIS方案后,占地面积是6200m2,不到常规方案的四分之一。

在征地困难的地方特别是寸土寸金的城区采用全户内GIS方案有着绝对的优势。

下面就对220kV全户内GIS变电站结构特点和建设技术与管理要点进行分析与探讨,以供同仁参考。

二、220kV全户内GIS变电站结构特点220kV全户内GIS主要为一栋高约27m,分三层布置的配电楼。

其中一层布置lOkV配电室、1OkV无功补偿设备及主变压器;在二层布置110kV GIS及lOkV无功补偿设备,二层半布置主控室及休息室等辅助功能房间;220kV GIS布置在三层;配电楼下方为3m高的电缆层,整个变电站的电缆均从电缆层引出至站外。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2.1 电气部分2.1.1 变电站规模(1)本期建设2台220kV、240MVA变压器,最终规模3台220kV、240MVA三相三绕组变压器;(2)220kV出线,本期4回,远景6回;(3)110kV出线,本期4回,远景12回;(4)35kV出线,本期6回,远景8回;(5)无功补偿,本期装设6×1.0万千乏电容器,电容器电抗率按3组5%、3组12%考虑;远景按装设9组电容器预留场地,电容器串联电抗率按12%的位置预留。

2.1.2 电气主接线及主要电气设备选择采用国网A1-1方案,根据系统要求,对通用设计电气主接线进行调整。

2.1.2.1 电气主接线220kV本期采用双母线接线,远景采用双母线接线。

110kV本期采用单母线分段接线,设分段断路器,装设2组母线设备,远景单母线三分段接线。

35kV本期采用单母线分段接线,远景采用单母线分段+单母线接线。

根据国家电网生[2011]1223文件“关于印发《关于加强气体绝缘金属封闭开关设备全过程管理重点措施》的通知”附件1第二章第八条“采用GIS的变电站,其同一分段的同侧GIS母线原则上一次建成。

如计划扩建母线,宜在扩建接口处预装一个内有隔离开关(配置有就地工作电源)或可拆卸导体的独立隔室;如计划扩建出线间隔,宜将母线隔离开关、接地开关与就地工作电源一次上全。

”本工程110kV侧有出线间隔的GIS母线一次建成,建成母线的远景扩建间隔本期预装空间隔。

本工程主变220kV、110kV中性点采用经隔离开关直接接地或经避雷器、放电间隙的接地方式;35kV系统中性点采用经消弧线圈接地方式。

由于主变35kV侧为三角形接线,在35kV母线上配置接地变。

本工程采用接地变兼站用变,本期及远景均2台,均分在35kV I、II母线上,本期不装设消弧线圈,远景按2×1100千伏安消弧线圈预留场地。

电气主接线图见图1。

2.1.2.2 主要电气设备选择主变压器采用三相三圈降压结构有载调压变压器,变压器考虑采用低损耗及低噪音,三侧电压分别为220kV、110kV、35kV。

根据系统规划,220kV、110kV、35kV设备开断电流分别暂按50kA、40kA、31.5kA选择。

220kV和110kV配电装置均采用户外GIS方案;35kV开关柜选用真空或SF6型断路器;低压侧并联电容器采用户外组装式并联电容器组。

所有避雷器均采用雷电和操作过电压保护性能良好的金属氧化物避雷器。

查电力系统污区分布图(2011)版,变电站所址的污秽等级为C2级(爬电比距为25mm/kV),根据浙电生【2012】267号《电网污区分布图(2011版)执行规定》,本工程户外设备外绝缘爬电距离按25mm/kV(最高线电压)配置,中性点非有效接地系统户外设备按上述要求提高一档,即绝缘爬距220kV设备为6300mm,110kV设备为3150mm,35kV户外有效爬距为1256mm。

根据DL/T 404-2007《3.6kV~40.5kV交流金属封闭开关设备和控制设备》,35kV屋内电气设备外绝缘泄漏距离考虑729mm(纯瓷)、810mm(有机)。

按此要求选择绝缘子串片数,单片XWP2-100、XWP2-70绝缘子泄漏距离为450mm,选择计算如下:1)220kV绝缘子串(户外安装)片数:6300/450=14,取整数16;2)110kV绝缘子串(户外安装)片数:3150/450=7,取整数8。

根据以上计算结果,再考虑取零值绝缘子2片,最终220kV绝缘子串片数为16片,110kV绝缘子串片数取9片。

主要设备均采用《国家电网公司标准化建设成果(输变电工程通用设计、通用设备)应用目录(2011年版)》推荐的设备型号及相应参数,应用情况详见表2.1.2-2。

表2.1.2-1 通用设备应用情况表(1)主变主变采用常规主变压器+传感器+智能终端方案实现智能化。

主变压器状态监测参量包括油中溶解气体和局部放电(预留)。

每台主变设置主变油色谱传感器1套;主变局部放电传感器及测试接口1套;全站本期共设置主变油色谱传感器2套,设置主变油色谱传感器IED 2只,设置主变局部放电传感器及测试接口2套。

(2)220kV、110kV GIS220kV、110kV GIS采用断路器+智能终端方案实现智能化。

(3)35kV开关柜35kV开关柜采用常规设备。

主变35kV间隔采用常规开关柜+智能终端方案。

(4)避雷器本工程220kV避雷器采用常规避雷器+传感器方案实现智能化。

避雷器状态监测参量包括泄露电流、放电次数等。

设置避雷器状态监测传感器1个/每相。

(5)互感器选择本工程采用常规互感器。

(6)设备状态监测变电设备状态监测系统采用分层分布式结构,由传感器、状态监测IED构成,利用状态监测及智能辅助控制系统后台主机实现一次设备状态监测数据的汇总分析。

本站主变压器、220kV高压组合电器(GIS)预置局放传感器及测试接口供状态监测使用。

1)监测范围及参量主变压器状态监测参量:油中溶解气体、局部放电(预留供日常检测使用的超高频传感器及测试接口);220kV高压组合电器(GIS)状态监测参量:局部放电(预留供日常检测使用的超高频传感器及测试接口);220kV金属氧化物避雷器状态监测参量(在与所有弱电系统完全隔离的前提下):泄漏电流、放电次数。

2)传感器安装方式a)局部放电传感器采用内置方式安装;油中溶解气体传感装置导油管利用主变压器原有放油口进行安装,采用油泵强制循环,保证油样无死区。

b)内置传感器采用无源型或仅内置无源部分,内置传感器与外部的联络通道(接口)应符合高压设备的密封要求,内置传感器在设备制造时应与设备本体采用一体化设计。

c)外置传感器应安装于地电位处。

2.1.2.4 新技术、新设备、新材料的应用(1)智能变电站技术1)采用常规一次设备+智能终端的方式实现一次设备的智能化。

2)采用常规互感器+合并单元实现电流电压等模拟量的数字化。

3)采用交直流一体化电源,采用DL/T 860接自动化系统站控层网络,取消通信蓄电池。

(2)电力设备在线监测技术变压器配置油中溶解气体和预留局放、GIS预留局放、220kV避雷器配置泄漏电流和放电次数状态监测。

(3)GIS技术220kV、110kV配电装置采用GIS设备,设计集成度高。

采用智能终端、合并单元实现一次设备的智能化及模拟量的数字化。

2.1.3 电气布置、防雷接地及站用电2.1.3.1 电气布置220kV变电站采用国网220-A1-1(35)方案。

电气平面布置紧凑合理,出线方便,减少占地面积。

全站总布置按照变电站最终规模设计,主变压器布置在站区中部。

220kV配电装置户外GIS,采用架空出线,主变架空进线方式,采用分相式断路器单列布置。

出线架构采用双回出线共用方式;单回出线间隔宽度12m,双回出线共用间隔宽度24m。

出线门型架挂点高度14m,避雷线挂点高度21m。

主变压器至运输道路中心线距离10.5m,220kV配电装置纵向尺寸(道路中心至围墙)26m。

110kV配电装置采用户外GIS;架空/电缆出线、主变架空进线;母线三相共箱布置。

出线架构采用双回出线共用方式,单回出线间隔宽度7.5m,双回出线共用间隔宽度15m;出线门型架挂点高度10m,避雷线挂点高度14.5m。

110kV 户外GIS 配电装置纵向尺寸22m。

本方案35kV配电装置采用金属铠装移开式开关柜户内双列布置,主变进线采用架空铜母线方式,母线跨线采用架空封闭母线桥方式,其余出线均采用电缆,整个配电装置室的平面布置横向尺寸为23m,纵向尺寸为12.5m。

接地变消弧线圈成套装置布置于35kV配电装置室东北侧,低压侧并联电容器单排列布置于站区西南侧;主控楼与附属建筑物布置于站区东北侧。

站内按运输、消防要求设有环形道路;变电站出口位于站区的东北侧,正对主变运输道路。

220kV变围墙长102.5m,宽86m,电气总平面图见图2。

2.1.3.2 防雷接地控制楼防直击雷措施考虑采用避雷带,在规定要求的屋角、屋脊、屋檐和檐角等易受雷击的部位敷设,并应在整个屋面组成不大于10m×10m或12m×8m的网格。

根据本阶段工程地质勘测结果,所区平均土壤电阻率较小。

据附近工程高密度测试成果,提供各电性层的土壤电阻率及厚度如表2.1.3.2-1所示。

表2.1.3.2-1 各电性层厚度及土壤电阻率建议值表土壤电阻率腐蚀性,对钢筋混凝土结构中的钢筋有微腐蚀性。

按土壤电阻率指标,站址表层土对钢结构有弱腐蚀性。

表2.1.3.2-2 站址地下水对建筑材料腐蚀性评价表范围值107.02~164.0021.24~29.7430.54~50.90109.72~212.0410.27~10.3361.13~122.286.1~6.2蚀性评价评价混凝土结构微钢筋混凝土结构中的钢筋微站)土壤电阻率在20·m及以下的接地网应采取防腐措施”。

本工程可采用碳钢加阴极保护防腐措施。

阴极保护一套暂按40万元列费。

二次设备室及配电装置楼采用镀锌扁钢接地,接地主网考虑到接地系统长期安全可靠运行对接地材料的高要求,结合本变电站腐蚀性的情况,对接地材料进行比较:镀锡铜绞线、镀铜钢绞线和镀锌扁钢加阴极保护,见表2.1.3.2-4。

表2.1.3.2-4 三种接地材料数量和费用比较表项目镀锡铜绞线镀铜钢绞线镀锌扁钢阴极保护主网截面1202200m截面1502200m80×8 2200m220kV引下线40×4扁铜600m40×4扁铜600m80×10 600m110kV引下线40×4扁铜700m40×4扁铜700m100×10 700m主变、35kV与构支架引下线40×4扁铜800m40×4扁铜800m100×10 800m均压环40×4扁铜700m40×4扁铜700m50×8 700m主控楼避雷带及35kV室内避雷器接地及电缆沟50×82200m50×8 2200m50×8 2200m二次设备室及35kV屋内配电及不带电运行的金属物体接地60×81100m60×8 1100m60×8 1100m接地极Φ20 150根Φ20 150根L50×5 150根铜焊接头600个600个/阴极保护(万)/40接地费用(万)118110100长、投运后检验维护工作量少、无污染等优点,放热焊接确保连接点为分子结合、无腐蚀、无松弛、导电能力和原导体保持一致,价格优于铜网。

根据国家电网公司部门文件基建设计〔2011〕222 号文《关于进一步规范输变电工程接地设计有关要求的通知》,“在强碱性土壤地区和高腐蚀介质的中性土壤地区,选用铜接地材料或镀铜钢材料”。
