铝合金饰面板安装施工方法范本
铝板安装施工方案
铝板安装施工方案
铝板是一种用铝合金材料制成的建筑装饰材料，具有重量轻、强度高、耐腐蚀、耐候性好等特点，在建筑装饰中应用广泛。
铝板安装施工方案主要包括材料准备、设备搭建、测量定位、铝板切割、铝板安装等环节。
第一步，材料准备。
根据设计图纸和工程要求，确定所需铝板的规格和数量，并进行采购。
同时，准备施工所需工具和材料，如切割机、吊车、脚手架等。
第二步，设备搭建。
根据施工现场的实际情况，搭建设备和脚手架。
确保设备和脚手架牢固可靠，以便进行后续的施工工作。
第三步，测量定位。
根据设计图纸和工程要求，进行精确的测量和定位。
根据测量结果在施工现场进行标线，确保铝板的安装位置和角度正确。
第四步，铝板切割。
根据测量结果，将铝板进行切割。
使用专业的切割机进行切割，确保切割的尺寸准确并且边缘光滑，以便进行后续的安装工作。
第五步，铝板安装。
根据测量结果和设计要求，将铝板安装在预定位置。
使用专业的固定螺丝和连接件将铝板牢固地固定在墙体或者其他结构上，确保安装的稳固可靠。
第六步，清理整理。
在铝板安装完成后，对施工现场进行清理整理。
清除施工过程中产生的垃圾和杂物，确保施工现场的整
洁。
通过以上的安装施工方案，可以确保铝板的安装质量和效果。
在施工过程中，需要严格按照规范和要求进行操作，确保每一个环节的准确与安全。
同时，需要注意劳动安全和环境保护，确保施工过程的安全和环保。
金属饰面板通用施工工艺
金属饰面板通用施工工艺2006-122006-12-20 发布2007-012007-01-01 实施压力容器现场安装通用施工工艺FCC/TS06.02-01 中国石化集团第四建设公司技术处发布01-2 金属饰面板通用施工工艺FCC/TS06.11-54 金属饰面板通用施工工艺1 适用范围本标准适用于建筑工程中室内、外墙面、柱面金属饰面板安装施工。
2 2.1 2.1.1 施工准备材料金属饰面板：金属饰面板一般包括铝塑复合板、单层铝板和不锈钢板等。
板材的品种、规格、颜色以及防火、防腐处理应符合设计要求。
金属饰面板应具有产品出厂合格证和材料检测报告，其技术性能应符合下列规定：a）铝塑复合板：铝塑复合板的上下两层铝合金板的厚度均应为0.5mm，其性能应符合现行国家标准《铝塑复合板》GB/T17748 规定的技术要求。
铝合金板与夹心层的剥离强度标准值应大于7N/mm；b）单层铝板：单层铝板的技术性能应符合现行国家标准《铝及铝合金轧制板材》GB/T3880、《变形铝及铝合金状态代号》GB/T16475 的规定；c）不锈钢板：不锈钢板的技术性能应符合现行国家标准《不锈钢冷轧钢板》GB/T3280、《不锈钢热轧钢板》GB/T4237、《不锈钢和耐热钢冷轧带钢》GB/T4239 的规定。
2.1.2 a）辅料龙骨：应根据设计要求确定龙骨的材质、规格、型号。
一般情况下龙骨采用方钢管、镀锌扁钢、角钢或轻钢龙骨等。
龙骨应具有产品出厂合格证和材料检测报告，有复试要求的材料，还应具有复试报告，龙骨材质的技术性能应符合现行国家标准《碳素结构钢》GB/T700、《合金结构钢》GB/T3077 的规定；b）附件、配件：与龙骨配套的连接固定件和吊挂件、装配件。
各连接固定件、吊挂件和配件的材质宜采用铝合金件或不锈钢件。
膨胀螺栓、铁垫板、垫圈、螺栓等。
各附件、配件的质量应符合设计要求。
2.1.3 嵌缝材料：主要包括密封胶条(应为挤出成型)、硅酮耐酸密封胶、硅酮结构密封胶等，嵌缝材料的种类应符合设计要求，必须具有产品合格证和材料检测报本文件属中国石化集团第四建设公司知识产权，未经授权，不得复制、传递或修改，不得以任何方式使用于本公司工作以外的任何场所。

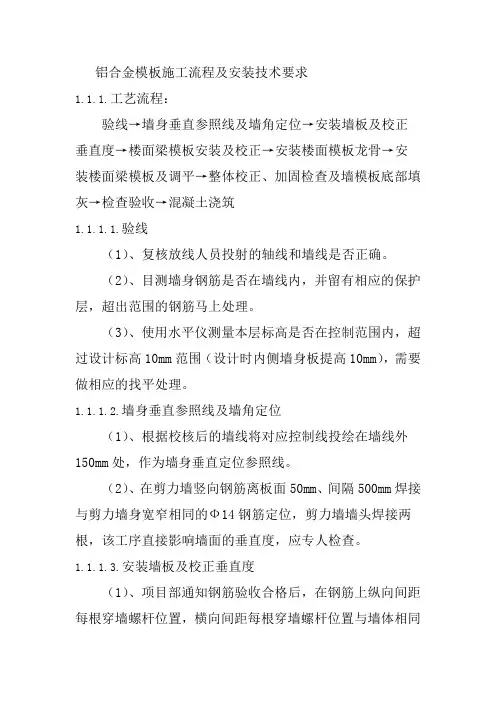

铝合金模板施工流程及安装技术要求
铝合金模板施工流程及安装技术要求1.1.1.工艺流程：验线→墙身垂直参照线及墙角定位→安装墙板及校正垂直度→楼面梁模板安装及校正→安装楼面模板龙骨→安装楼面梁模板及调平→整体校正、加固检查及墙模板底部填灰→检查验收→混凝土浇筑1.1.1.1.验线（1）、复核放线人员投射的轴线和墙线是否正确。
（2）、目测墙身钢筋是否在墙线内，并留有相应的保护层，超出范围的钢筋马上处理。
（3）、使用水平仪测量本层标高是否在控制范围内，超过设计标高10mm范围（设计时内侧墙身板提高10mm），需要做相应的找平处理。
1.1.1.2.墙身垂直参照线及墙角定位（1）、根据校核后的墙线将对应控制线投绘在墙线外150mm处，作为墙身垂直定位参照线。
（2）、在剪力墙竖向钢筋离板面50mm、间隔500mm焊接与剪力墙身宽窄相同的Ф14钢筋定位，剪力墙墙头焊接两根，该工序直接影响墙面的垂直度，应专人检查。
1.1.1.3.安装墙板及校正垂直度（1）、项目部通知钢筋验收合格后，在钢筋上纵向间距每根穿墙螺杆位置，横向间距每根穿墙螺杆位置与墙体相同宽度的内撑，严格要求内撑表面上、下方向水平，左、右方向与墙线成直角，该工序直接影响墙面的平整度、垂直度，应专人检查。
（2）、墙板安装前做好表面清理干净，涂抹适量的脱模剂。
（3）、依据墙定位控制线，从端部封板开始，两边同时逐件安装墙板。
（4）、楼板浇筑时预埋可调斜拉杆的固定板。
并按照模板图纸所示安装可调节斜杆，可调节拉杆的上端安装在第三道方钢高度，如下图所示：（5）、安装过程中遇到墙拉杆位置，需要将胶管及杯头套住拉杆，两头穿过对应的模板孔位。
（6）、墙板安装完毕后，需用临时支撑固定，再安装两边背楞加固，拧紧对拉螺杆。
对拉螺杆的螺母拧紧力应适度，以保证墙身厚度。
（7）、在墙模顶部转角处，固定线锤自由落下，线锤尖部对齐楼面垂直度控制线。
如有偏差，通过调节斜撑进行调节，直到线锤尖部和参考控制线重合为止。
1.1.1.4.楼面梁模板安装及校正（1）、墙身垂直校正完毕后进行楼面梁底板模板安装。
外墙铝塑板施工工艺及施工方法
外墙铝塑板施工工艺及施工方法1、工艺流程吊垂直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→铝塑板安装→收口构造。
2、施工方法（1）吊垂直、套方、找规矩、弹线首先根据图纸要求和几何尺寸，结镶贴铝塑板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。
（2）固定骨架的连接件骨架的横竖杆通过连接件与结构之间利用现埋工艺（现埋不锈钢膨胀螺栓）固定，这种方法比较灵活，尺寸误差较小，容易保证位置的准确性。
（3）固定骨架骨架预先进行防腐处理；安装骨架位置要准确，结合要牢固，安装后应全面检查中心线、表面标高等；为了保证饰面板的安装精度，利用经纬仪对横竖杆进行贯通。
（4）铝塑板安装墙板安装顺序从每面墙的边部竖向第一排下部第一块板开始，从下而上安装；安装完该面墙的第一排再安装第二排；每安装铺设10排墙板后，吊线检查一次以便及时消除误差；为了保证墙面外观质量，螺栓位置必须准确并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。
固定铝塑板方法采用将板条或方板用螺丝拧到型钢上，这种方法耐久性较好。
（5）收口构造水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等，不仅关系到装饰效果，而且对使用功能也有较大影响，因此采用特制的两种材质性能相似的成型金属板进行妥善处理。
①构造比较简单和转角处理方法，用一条较厚的直角形金属板与外墙板用螺栓连接固定牢。
②窗台、女儿墙的上部，均属于水平部位的压顶处理即用铝合金板盖住，使之能阻挡风雨浸透。
水平板的固定，先在基层焊上钢骨架，然后用螺栓将盖板固定在骨架上，盖板之间的连接采取搭接的方法（高处压低处，搭接宽度符合设计要求并用佼密封）。
③墙面边缘部分的收口处理用颜色相似的铝合金成形板将墙板端部及龙骨部位封住。
④墙面下端的收口处，用一条特制的披水板，将板的下端封住，同时将板与墙之间的缝隙盖住，防止雨水渗入室内。
⑤墙板的外、内包角及窗周围的泛水板等须在现场加工的异形件，应参考图纸对安装好的墙面进行实测套足尺，确定其形状尺寸，使其加工准确、便于安装。
铝板安装施工方案(3篇)
第1篇一、工程概况本工程为某建筑外墙铝板安装工程，位于我国XX市XX区。
工程总面积约为XX平方米，外墙铝板总面积约为XX平方米。
铝板材料为XX品牌，厚度为XX毫米，颜色为XX色。
施工期限为XX个月。
二、施工准备1. 施工图纸及资料- 仔细阅读并理解施工图纸，确保施工方案与图纸一致。
- 收集并整理相关施工资料，包括材料清单、施工工艺、质量标准等。
2. 人员组织- 组建专业的施工队伍，包括项目经理、施工员、质量员、安全员等。
- 对施工人员进行技术培训，确保其熟悉施工工艺和质量标准。
3. 材料设备- 根据施工图纸和工程量，采购足够的铝板、铝扣板、密封胶、螺丝等材料。
- 准备好施工工具和设备，如电钻、扳手、水平仪、激光测距仪等。
4. 现场准备- 清理施工现场，确保施工环境整洁、安全。
- 设置施工警示标志，防止交叉作业。
- 确保施工用电、用水等基础设施完善。
三、施工工艺1. 基层处理- 对外墙基层进行清理，去除松动、脱落的混凝土。
- 检查基层平整度，如有不平处，需进行打磨或修补。
- 基层处理完成后，进行清洁、干燥。
2. 弹线定位- 根据施工图纸，在外墙基层上弹出水平线和垂直线，确定铝板安装位置。
- 确保弹线准确无误，避免安装偏差。
3. 骨架安装- 按照设计要求，安装铝板骨架，包括主龙骨、次龙骨等。
- 骨架安装应牢固、平整，间距符合设计要求。
- 骨架与基层连接应采用膨胀螺丝固定。
4. 铝板安装- 按照弹线位置，将铝板安装到骨架上。
- 铝板安装应平整、垂直，相邻板缝对接严密。
- 铝板与骨架连接应牢固，使用专用螺丝固定。
5. 密封处理- 在铝板板缝处，涂抹密封胶，确保密封效果。
- 密封胶应均匀、饱满，无气泡、流淌。
6. 检查验收- 施工完成后，对铝板安装工程进行全面检查，包括外观、尺寸、平整度等。
- 对不合格部位进行整改，确保工程质量。
四、质量标准1. 铝板表面应平整、光滑，无划痕、凹坑、变形等缺陷。
2. 铝板安装应牢固、平整，相邻板缝对接严密，无明显缝隙。
铝扣板吊顶安装施工方案及工艺方法
铝合金方板板材、龙骨、吊筋等。
冲击钻、无齿锯、钢锯、射钉枪、刨子、螺丝刀、吊线锤、角尺、锤子、水平尺、白线，墨斗等。
1、安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种照明孔口的位置。
2、顶棚罩面板安装前，应作完墙地湿作业工程项目。
3、搭好顶棚施工操作平台架子。
4、轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理，经鉴定后再大面积施工。
1、工艺流程基层弹线→ 安装吊筋→ 安装主龙骨→ 安装边龙骨→ 安装次龙骨→ 安装铝合金方板饰面清理2、弹线：根据楼层标高水平线，按照设计标高，沿墙四周弹顶棚标高水平线，并找出房间中心点，并沿顶棚的标高水平线，以房间中心点为中心在墙上划好龙骨分档位置线。
3、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装预先加工好的吊筋，吊筋安装用φ10 膨胀螺栓固定在顶棚上。
吊筋选用φ8 圆钢，吊筋间距控制在 1200mm 范围内。
4、安装主龙骨：主龙骨一般选用 UC38 轻钢龙骨，间距控制在 1200mm 范围内。
安装时采用与主龙骨配套的吊挂件与吊筋连接。
5、安装边龙骨：蔓：装后天花净高要求在墙四周用水泥钉固定25×25 烤漆龙骨，水泥钉问距不大于 300mm。
6、安装次龙骨：根据铝扣板的规格尺寸，安装与板配套的次龙骨，次龙骨通过吊挂件，吊挂在主龙骨上。
当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定。
7、安装金属板：铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将方板两边轻压，卡进龙骨后再推紧。
8、清理：铝扣板安装完后，需用布把板面全部擦拭干净，不得有污物及手印等。
1、主控项目：(1)、吊顶标高、尺寸、起拱和造型应符合设计要求。
(2)、饰面材料的材质、品种、规格、图案和颜色应符合设计要求。
金属饰面板安装施工方法
金属饰面板安装施工方法1.材料要求（1）彩色涂层钢板：为热扎钢板或镀锌钢板，为提高钢板的防腐性能和表观质量，须涂刷有机、无机或复合涂层。
（2）铝合金板，经过阳极氧化处理，厚度为3mm。
（3）骨架材料：由横竖杆件拼成，主要材质为铝合金型材或型钢等，当采用角钢或槽钢作骨架时，必须先进行防腐处理，严禁不经防腐处理的钢材用于工程。
（4）连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件，其质量必须符合要求。
2.主要机具设备：切割机、成型机、弯边机、砂轮机、手提电钻、电锤、手提砂轮、加工操作台、钢板尺、长卷尺、盒尺、小线、钢凿子、铅丝、粉线包、墨斗等。
3.作业条件（1）墙面抹灰已完毕，且经过干燥，含水率不高于8%，木制品含水率不大于12%。
（2）水电及设备、顶墙上预留、预埋件已完。
（3）检查安装饰面板的基层，并作好隐蔽验收记录。
（4）操作架已搭设并经有关部门检查验收通过。
（5）对施工人员进行技术交底，应强调技术措施、质量要求和成品保护。
大面积施工前，先作样板间，经业主、建筑师、监理联合检验合格后，方可组织施工。
4.施工操作工艺（1）工艺流程：吊直、套方、找规矩、弹线→固定骨架连接件→固定骨架→金属饰面板安装→收口构造（2）根据设计图纸的要求和几何尺寸，对要镶贴金属面板的大部面进行吊直、套方、找规矩，并进行实测和弹线，确定饰面墙板的尺寸和数量。
（3）连接件固定：骨架的横竖杆件是通过连接件与结构固定的，连接件与结构之间，采用膨胀螺栓固定，施工时在螺栓位置画线按线开孔。
（4）固定骨架：骨架进行防腐处理后开始安装，要求位置准确、结合牢固，安装后要全面检查中心线、表面标高，为保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通，变形缝处需作妥善处理。
（5）饰面板安装：墙板的安装顺序是从每面墙的边部竖向第一排下部的第一块板开始，自下而上安装，安装完该面墙的第一排再安装第二排。
每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。
铝板吊顶施工工艺
4铝板吊顶4。
1 施工准备劳动力准备（1)到位工种：木工、安装工、运输工、杂工;（2)在开工前,对工人做好安全文明教育,向工人叙述分项工程主要施工要点。
材料准备（1）在现场施工前做好材料下料、订购、运输、仓储工作。
1）吊顶龙骨在运输过程中,要注意垫置、平放，防止翘曲、变形。
2）材料运输途中,必须采取防震、保护措施,并做好固定；应注意避免面板表面被污染;也须注意避免损坏面板的边角部位。
（2）本工程对金属饰面板的设计、采购及安装应满足以下要求：1）铝板吊顶材料应符合相关规范的要求，投标人应通过计算确定铝板的厚度及吊挂件、龙骨的强度及型号。
2）设计与施工应有相应的措施保证吊顶具有足够的强度和稳定性，在碰撞情况下能保证不发生铝板坠落、变形等问题。
3)吊挂件及龙骨应选用同品牌的配套产品。
2）材料的表面喷涂应符合要求，使用前应经招标人和设计单位认可.5）材料档次应选用档次较高的品牌；铝板选择档次较高的品牌。
施工机具准备电锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳手、方尺、钢尺、钢水平尺等。
其它准备（1）审核顶棚设计图纸、检查结构尺寸是否与建筑设计相符,并要求设计单位进行交底;（2)金属龙骨及其全部配件应按设计规格选用，其数量有所备用;（3）有预埋件的要检查预埋件数量、质量并做好记录;（4)搭设好安装吊顶的脚手架;（5）机具经检修后并设专人管理;（6）现场要单独设置材料库房，不准随意堆放。
4.2 施工工艺框图4.3 施工操作要点（1)弹线：即根据图纸弹好吊顶的水平标高线、龙骨布置线和吊杆悬挂点.弹水平线要用水平仪或水平管和水平尺找水平，然后根据吊顶的设计标高将水平线弹到墙面上或柱面上或特设的标杆上(指站台顶面无墙而设)，龙骨和吊杆位置线弹到楼板上。
(2）安装吊杆:可根据设计规定选用装膨胀螺栓或植筋技术来固定吊杆。
(3）安装膨胀螺栓，螺栓的螺杆要有足够长度符合设计要求和满足施工规定与吊杆搭接焊的长度；（4)吊杆与连接件间的连接要牢固,这里的连接件是指吊杆与主龙骨的连接,连接方法（是套丝连接还是焊接）按设计规定办理.（5）对吊杆及焊缝要进行防腐处理。
铝板幕墙施工方案
铝板幕墙施工方案金属饰面板，一般多采用铝合金板、铝塑板、彩色压型钢板和不锈钢板。
这些饰面板可在现场以两层金属板间填充保温材料，并与金属框组成整体；也可采用单层金属板和保温材料组成整体。
金属饰面板，一般设计采用型钢或铝型材作骨架(包括横、竖骨架)，在工厂加工制作基本构件，并组拼成单元构件，运至现场进行安装，这是目前应用最广泛的金属饰面板与基体结构连接最新的结构形式。
横、竖骨架与基体结构的连接固定，可以采用基体结构的预埋件焊接，也可以在基体结构上打人膨胀螺栓相连接。
⑴作业条件①结构经有关部门检查验收，隐检、预检手续已办理完毕，各专业工种(水、电、通风和设备安装等)提前施工完毕。
②金属板材按设计图纸要求的规格、品种、质量标准、物理力学性能和数量已备好料。
并进行了表面处理工作。
③门窗已安装完毕，其质量符合规范质量标准。
④已备好连接件、锚固件、嵌固胶、密封胶、胶枪、泡沫塑料胶条及手持电动工机具等。
⑤对施工操作者已进行了技术交底(包括安全措施交底)、质量控制措施和检验标准及成品保护的措施等。
⑥施工前做好金属板装饰样板，经建设单位、工程监理、施工单位有关人员共同检查鉴定、确认后，方可组织施工人员进行大面积施工。
⑵施工操作工艺铝合金饰面板安装方法，常用的主要有两种。
一种方法是将板条或方板用螺钉、螺栓、或铆钉固定在支承的骨架上，此法多用在外墙上，铆钉间距以100～150mm 为宜；另一种是将板条卡在特制的支承龙骨上，此法多用在室内墙面上。
铝合金饰面板安装时，其板与板之间的间隙，一般控制在10～20mm，并用密封胶嵌缝，用圆形聚氯乙烯泡沫长条带填充缝隙。
当铝合金饰面板安装完毕，应及时在易被污染的部位，用塑料薄膜覆盖保护；对易碰、易划的部位，应设安全防护。
单层铝合金饰面板安装操作要点：铝合金饰面板幕墙结构形式，它与玻璃幕墙的结构形式基本相似，是属于隐框幕墙结构形式。
目前，这种隐框幕墙的结构形式是金属饰面板幕墙采用最多的一种结构形式。
铝合金复合板墙面施工方案
铝合金复合板墙面施工方案1.墙面准备：a.检查墙面是否平整，如果有凹凸或裂缝，需要进行修补和砂浆抹平。
b.清理墙面灰尘和污垢，确保墙面干净。
2.安装龙骨：a.根据铝合金复合板尺寸和设计要求，制作合适尺寸的木质龙骨。
b.使用螺丝固定龙骨于墙面上，保证龙骨的水平度。
3.安装防潮层：a.在木质龙骨的背面涂刷一层防潮涂料，以防止墙壁潮湿水分渗透到铝合金复合板中。
4.安装铝合金复合板：a.根据设计要求和尺寸，将铝合金复合板切割成所需尺寸。
b.使用专用的铝合金复合板安装螺丝将复合板固定在龙骨上。
c.确保复合板之间的缝隙均匀，以美观和建筑结构的稳定性为考虑。
5.安装辅助型材和饰面：a.根据需要，安装辅助型材，如角线、面部线条等，以增强铝合金复合板的装饰效果。
b.根据设计要求和尺寸，制作饰面，如玻璃、陶瓷等，将其固定在铝合金复合板上。
6.完成涂装和清洁：a.检查所有固定件是否紧固，如有松动，及时进行修复。
b.进行涂料涂装，可以选择自然铝色或其他颜色涂料进行处理，以保护铝合金复合板的表面。
c.清洁墙面，确保表面干净、整洁。
在进行铝合金复合板墙面施工时，需要注意以下几点：1.保证施工质量：合理选用材料，严格执行施工工艺规范和操作指南，确保施工质量。
2.安全施工：施工现场应设置安全警示标志，施工人员应配备个人防护装备，并遵守相关安全操作规程，确保施工安全。
3.规范管理：施工过程中应有专人进行施工现场的管理，协调各个工种的施工进度，保持施工秩序。
4.防火和防潮处理：在施工过程中，要进行必要的防火和防潮处理，以延长铝合金复合板的使用寿命。
总的来说，铝合金复合板墙面施工方案是一个综合性的工程，需要根据具体情况和设计要求进行施工，确保施工质量和安全。
铝板施工方案
铝板施工方案一、铝板吊顶施工方案（1）施工区域：站台、出入口通道等区域的顶部（2）材料选用：吊顶板的规格：80宽铝条板，25*80铝方通，穿孔铝板所有利用的材料应符合国家有关标准和设计要求。
（3）大体要求：1）按照设计图纸中金属吊顶构造详图及现场实际情况进行深化设计，并提交设计确认后实施。
2）吊顶饰面工程应在顶棚内设备管道、检修通道安装完毕后施工。
3）吊顶的悬挂件不得与设备管道及检修通道的悬挂件合用，也不得悬挂在管道或其他设备上。
4）吊顶施工前应在结构顶板底面，肯定大龙骨吊点位置；在吊顶周边放线和控制吊顶高程。
5）吊顶的悬挂点与结构连接可采用预埋件或膨胀螺栓，位置应正确并固定牢固。
膨胀螺栓为镀锌钢，须通过拉拔强度测试, 测试类量不小于总安装类量1%，由国家认可检测单位进行测试。
6）膨胀螺栓钻孔碰到结构钢筋时，应沿大龙骨方向前后移动50～100mm补设。
7）吊杆应利用不小于￠8mm热浸镀锌处置全丝螺纹吊杆。
吊顶吊杆长度超过1500mm时，应按施工验收规范要求增设反向支撑。
8）吊杆与吊点及大龙骨的连接件必需连接牢固，吊杆不得弯曲。
大、中、小龙骨的挂、插件应连接牢固。
9）吊杆及连接件等，除采用镀锌件外，凡金属外露面均应做防锈处置。
10）吊顶的大龙骨悬挑长度不该大于300mm。
大龙骨对接接长时，相邻大龙骨的接头位置应彼此错开。
11）吊顶上的照明灯具(筒灯除外)、通风口及广播喇叭等，均应采用单独悬挂安装。
12）吊顶饰面板应在吊顶内的照明、广播及通风等其它设备的所有管线敷设完工并验收合格后安装。
13）完工验收前所有吊顶板、龙骨、垂片表面以塑料薄膜覆盖保护，车站装修工程大体完工并完成地面清洁工作后，由监理工程师肯定揭除薄膜的时间。
（4）工艺流程：弹控制线→安装吊杆→安装龙骨→安装挂件→安装金属吊顶板→细部、接口处置（5）技术控制：1）按照现场的具体尺寸结合设计吊顶图纸进行再细化翻样，房间内有独立框架时，板缝(明龙骨)必需赶在柱边，出现非整板时用两块板切割拼缝，明龙骨拼接在柱中位置。
铝合金面板的施工方案与技术措施
铝合金面板的施工方案与技术措施
介绍
本文档旨在提供铝合金面板的施工方案与技术措施。
铝合金面
板作为一种常用的建筑装饰材料，具有轻质、耐腐蚀、美观等特点，在建筑行业得到了广泛应用。
施工方案
1. 准备工作
在进行铝合金面板的施工前，需要进行以下准备工作：
- 确定施工图纸和工程要求；
- 检查施工场地，确保具备相应的施工条件；
- 准备施工所需的工具和材料。
2. 安装准备
在进行铝合金面板的安装前，需要进行以下准备工作：
- 清理施工区域，确保没有杂物和污染物；
- 确认安装方法和顺序；
- 检查铝合金面板的质量和尺寸。
3. 面板安装
铝合金面板的施工步骤如下：
1. 预处理铝合金面板，例如清洁面板表面和涂刷防腐剂等；
2. 按照施工图纸和要求，进行面板的定位和标记；
3. 安装支撑结构，确保支撑结构稳固可靠；
4. 依次安装铝合金面板，注意连接处的密封和对齐；
5. 检查安装质量，进行必要的调整和修正。
4. 施工措施
为确保铝合金面板的安全施工，需要采取以下技术措施：
- 严格遵守安全操作规程，佩戴个人防护装备；
- 定期检查和维护施工设备的状态；
- 控制施工现场的环境因素，如温度、湿度等；
- 总结施工经验，及时解决施工过程中的问题，并做好记录。
结论
通过本文档，我们提供了铝合金面板的施工方案与技术措施，希望能够为相关从业人员在铝合金面板的施工过程中提供一定的指导和帮助。
同时，在进行施工时，务必遵守相关法律法规和安全规范，确保施工质量和工作安全。
铝板饰面板安装施工方案
一、施工准备1.工具准备: 无齿锯片切割机、手电钻、冲击电钻、射钉枪、各种规格的钻花、扳手、螺丝刀、手锤、墨线、线垂、尼龙线、钢卷尺、电焊机、氧切设备、受动吸盘、电动吊蓝、注胶枪、风动拉铆枪等。
（1）2.材料进场前的准备工作:3、设计人员需在合同签订后, 根据本工程的建筑图和铝板工程方案图, 在最短的时间内提出本工程的用料计划表。
4、项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产, 保证产品及时到场。
施工准备:（1）设计图纸和现场实测尺寸, 确定铝板支撑骨架的安装位置。
（2）根据控制轴线, 水平标高线, 弹出铝板安装的基准线（包括纵横轴线和水准线）。
（3）安装固定骨架的连接件。
骨架横竖杆件是通过连接件与结构固定的, 而连接件与结构之间, 通过焊接固定。
（4）固定骨架、安装骨架位置要准确, 结合要牢固。
二、工艺流程测量放线→骨架加工→骨架安装→涂刷防锈漆→隐蔽工程验收→铝板安装→安装质量检查→灌注嵌缝胶→铝板表面清理→验收。
三、操作工艺1.弹线定位（1）根据铝板分格大样图和土建单位绘出的标高点, 进出位线及轴线位置、采用重锤、钢丝线测量器具及水平仪等工具在主体上定出铝板平面、立柱分格及转角等基准线, 并用经纬仪进行调整, 复测；（2）铝板分隔轴线的测量放线应与主体结构测量放线相配合, 水平标高要逐层从地面向上引, 以免误差累积, 误差大于规定的允许偏差时（包括垂直偏差值）应征得甲方、监理、设计人员的同意后, 适当调整铝板的轴线, 使其符合铝板的构造需要；（3）对高层建筑的测量应在风力不大于四级的情况下每天定时进行；2.预埋件施工由于主体结构已完成, 但铝板与主体连接的预埋件未做, 需要后补埋件的制作安装。
后置埋件应与土建主体结构梁相连接。
如埋件位置无结构梁, 需采用穿心螺杆穿透墙体的做法, 双头螺栓穿墙, 室内墙面后置铁板与螺栓焊接, 螺杆距混凝土边缘≥250mm,螺母应点焊防止松脱, 点焊后做防腐处理。
铝合金装饰板吊顶安装施工工艺
第一节铝合金装饰板吊顶安装施工工艺1 弹线弹线主要是弹标高线和龙骨布置线。
A. 弹标高线，根据设计标高，将标高线弹至墙面或柱面上。
标高线是角铝固定的依据线，也是调平龙骨的依据。
B. 弹龙骨布置线，根据确定的天棚尺寸，将龙骨位置弹到楼板上。
作为固定龙骨的依据，如果天棚有不同标高，那么应将变截面的位置弹到楼板上。
龙骨的间距一般不宜超过1.2 米，吊点宜控制在1 米之内。
2 固定吊杆，常用简易伸缩吊杆和角钢一类吊杆。
A. 简易伸缩吊杆，固定办法是将8 号铅丝调直，用一个带孔的弹簧钢片将两根铅丝连起来，调节与固定主要是靠弹簧钢片。
当用力压弹簧钢片时，将弹簧钢片两端的孔中心重合，吊杆就可伸缩自由。
当手松开后，孔中心错位，与吊杆产生剪力，将吊杆固定。
此吊杆仅能承重板条本身的自重，每平方米应控制在3 千克之内，它适用于连接板条与龙骨配套的龙骨断面。
B. 用角钢一类材料做吊杆，应用冲击钻固定膨胀管螺栓，然后将吊杆焊在螺栓上，这类吊杆、龙骨大部分采用普通型钢。
可以采用焊接或钻孔用螺栓固定。
3 安装与调平龙骨，这是本工艺比较麻烦的一道工序，一般龙骨调平与安装同时进行，方法是根据标高线，拉纵横标高控制线。
从一端开始，一边安装，一边调整，最后再精调一遍。
4 固定角铝，目前角铝有二种形式，直角形和W 形。
W 形是直角形的改进型，它更适用于墙面平整度稍有误差的情况，而且四周留下一条凹槽，使天棚有立体感，角铝采用高强水泥钉或射钉进行固定。
5 安装板条，板条有卡口式固定和螺钉固定式二种。
A. 卡口固定式：龙骨本身兼作卡具，在安装板条时，只要将板条轻轻用力压一下，板条便会卡在龙骨上。
因为板条比较薄，有一定的弹性，扩张较容易。
B. 螺钉固定式，有的板条用自攻螺钉固定在龙骨上。
自攻螺钉的间距不能超过200mm（1mm 厚板），以确保铝合金板条与龙骨连接密封。
（螺钉的间距还要视铝合金板的厚薄定，一般越厚间距可稍大些）。
C. 板缝处理，板缝大致有密封和离缝二种形式。
金属饰面板安装施工方案及方法
金属饰面板安装施工方案及方法
1、放线
基层处理好后，首先将支撑骨架安装位置准确的按设计图要求弹至主体结构上，详细标定出来。
2、安装固定连接件
L 形钢、铝材骨架的横、竖杆件是通过连接件与基体结构固定的。
连接件常于墙面上打膨胀螺栓或与结构预埋铁件焊接的方法固定。
连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。
后置埋件的现场拉拔强度必须符合设计要求。
3、安装固定骨架
骨架安装前必须先进行防腐处理，安装中随时检查标高，中心线位置。
对于面积较大，层高较高的外墙铝板饰面骨架竖杆，必须用线锤和仪器测量校正，保证垂直和平整。
1.16.4 铝板饰面板的安装
将铝合金板用螺旋直接固定在型钢上。
4、细部处理
对于边角、压顶等部位须做细部。
利用铝合金成型的边缘收口板，在墙边缘部位将连接件等全部遮盖，连接可利用墙面板安装的连接件，用螺旋连接，以保证美观。
5、质量要求
1.16.6.1 铝板表面应平整、洁净、色泽一致、无裂痕和缺损。
1.16.6.2 铝板嵌缝应密实、平直，宽度和深度应符合设计要求。
1.16.6.3 安装的允许偏差详见表5-9：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作行为规范系列
铝合金饰面板安装施工方
法
（标准、完整、实用、可修改）
编号：FS-QG-27812铝合金饰面板安装施工方法Installation and construction method of aluminum alloy decorative
panel
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
铝合金饰面板安装施工方法
1、选材要求
材料规格型号应符合设计要求，质量符合国家有关标准规定。
且"三证"齐全。
2、施工程序
放线弹线→安装连接件→安装固定骨架→安装铝合金板→伸缩缝，沉降缝处理→清洁
3、各工序施工技术要点
放线弹线前应对基体结构几何尺寸进行检查，以满足骨架安装平整度和垂直度的要求。
型钢、铝材骨架的横竖杆件，由连接件与墙面上的膨胀螺栓或结构预埋铁件焊接固定，连接件必须牢固。
作隐蔽检
查记录，必要时还应作抗拉、抗拔测试，表面作防锈、防腐处理，焊缝刷防锈漆。
安装固定骨架应随时检查标高、中心线位置，保证铅直和平整，作好变截面、降沉、变形缝处细部处理。
铝合金板安装:
直接安装固定，将板用螺栓直接固定在型钢上，适用于外墙。
利用铝合金板材压延、拉伸、冲压成型特点，作成各种形状，压卡在特制的龙骨上，适用于内墙。
铝合金板条安装，一般宽度≤150MM，厚度>1MM，标准长度为6M。
当饰面较大时，焊接骨架可按板条宽度增加角钢横，竖肋杆，一般间距≤500MM，用自攻螺钉直接拧紧于骨架上，可在板扣嵌时留5-6MM凹槽，加深立面效果。
复合铝合金隔热墙板(为蜂窝中空状)，周围用异型边框嵌固，PVC泡沫塑料填充空隙，聚胺脂密封胶封堵防水。
由埋墙膨胀螺栓固定角钢，并在方钢管上用螺栓固定型钢连接件，将嵌有复合铝板的异型钢框用螺栓固定在空心方形钢柱上，形成饰面墙板。
安装中板与板间距10-20MM，用橡胶条压紧或注入密封胶等弹性材料防水，并可调整安装误差。
铝合金板装饰的收口构造处理:无论何种饰面，对于边角，沉降缝，伸缩缝和压顶等部位都要做细部处理。
无论何种盖板，水平顶端要用不同形状之铝合金盖住，以防止每个方向风雨侵袭，浸透，方便排水。
墙面边缘的收口处理:要利用成型的收口板，即可将方型吊管，连接卡全部遮盖，锚固要利用墙面板安装的连接件，用螺栓连接，以保证美观。
伸缩缝、沉降处理使用弹性好的氯丁橡胶成型带压入缝边锚固件起连接密封作用。
备注
复合铝合金隔热墙板包括:成型复合蜂窝隔热板;铝合金柱面板;铝合金板条等。
请输入您公司的名字
Foonshion Design Co., Ltd。
