微风2005 制作过程详解本文由vv香港代购转自：.tw/~kwang/share/rcplane/water2005/一、主翼主要規格1.翼展：900mm2.翼平面：錐型翼3.主翼面積：18.9dm24.平均翼弦：（面積/翼展）18.9/9=2.1 （吋）=21cm5.展弦比：（翼展/平均翼弦）900/210=4.296.上反角：0二、主要數據1.全長：90cm2. 全備(7.4V_1500mah _Lipo 重量)：410g3.翼面荷重：23g/dm24.動力系統：MABUCHI-350 馬達5.減速組：GWS_C 組(5.33:1)5.螺旋槳：GWS_EP90706.伺服機：GWS_NARO*37.接收機：F牌R114F0A.可使用碳刷 350減速組或400無刷。

0B.操控性能安定0C.可練習地面起降五、飛行影片_22005/09/20 ，梧棲運動公影片下載（wmv 格式21.8MB4 分09秒)、16:9 畫面園六、製作型板圖檔下載主翼下載（PDF檔，A4列印尺寸）01.主翼02.肋片肋片下載一、肋片下載一（PDF檔，A4列印尺寸）03.機身機身下載（PDF檔，A4列印尺寸）七、機身製作1.列印型板2.切割機身A.機身側板（3mm 珍珠板X2）B.機身下蓋板（5mm 珍珠板X1）C.機身前上蓋板（5mm 珍珠板X1）D.機身後上蓋板（5mm 珍珠板X1）E.機身補強片（5mm 珍珠板X1）3.列印機身側板補強片及馬達固定座4.切割補強片A.機身側板補強片（5mm 珍珠板X2）B.馬達固定座（5mm 珍珠板X2）5.水平安定翼及垂直安定翼6.機身所有的型板7.在依型板的位置在機身側板上畫基準線註：兩側都要。

8.準備彩色膠帶（黃色）9.依基準線貼上彩色膠帶10.準備另一種彩色膠帶（藍色），使用1M的鋼尺切出5mm 寛度。

11.將切好的5mm寛彩色膠帶貼上機身側板12.依型板機艙的位置貼上黑色的膠帶，並挖出方向及升降舵伺服機固定座。

航模图纸-KT板-上单翼-像真-F-22(All in one)

Bevel edges ofnozzles as shownBevel edges ofnozzles as shownFuselage top spine(Make 1)34 deg bevel (.15")34 deg bevel (.15")Aft fuselage bottom (Make 1)Vertical ta (Make 2Designed by SAll parts mad e from 6m foam unless othCopyright © 2007 peron control horns m 1/32" plywood)e plates for thrust oring motor mount 1 each from 1/8" ply)Epoxy to motor stick hereby Steve Sh umate m 6mm De pron or BlueCo re s otherwise specified 07 All Rig hts Reserved J i g f o r s e t t i n g t a i l d i h e d (M a k e63 de g b e v e l (.26")63 d e g b e v e l (.26")76 d e g b e v e l (.5")76 d e g b e v e l (.5")B e v e l a n d t r im a s r e q u i r e d t o f i tf l u s h w it h f u s e lag e s i d e s B e v e l a n d t r im a s r e q u i r e d t o f i t f l u sh wi t h f u s e l a g e s i d e s63 deg bevel (.26")Aft fuselage (Make 1 from 363 deg bevel (.2selage top piece from 3mm Depron)vel (.26")Trim pieces fo(Make 2ces for outboard of vertical t ail ake 2 from 3mm Depro n)Vertical tail (Make 2)Install aft fuselage sides hereVertical tail slot (cut at 28 deg angl e)t i n g v e r t i c a l i h e d r a l k e 2)S t a b i l a t o r p i v o t t u b (g r o o v e e d g e a n d a t w i t h e p o x y )Forward fuselage bottom (Make 1)Tab fits into slot in wingForward fuselage top (Make 1)Inlet d (Make 2 fThrust vector servo (HS-85MG shown)34 deg beStabilator servoTab fits into slot in wingAft fuselage side(Make 2)nlet diverter ke 2 from 3mm)Inboard inlet side (Make 2 from 3mm)Fuselage centerline s upportand motor mount (Make 2 and laminat e)34 deg bevel (.15")34 deg bevel (.15")34 deg bevel (.08")34 deg bevel (.08")eg bevel (.08")Cutout to clear rudder servoTail booms(Make 10 and laminate 5 each to make two boom s)Motor stick cutoutTemporary bulkhead to help position fusel age sides on wing during assembly (Make 4)Cut channel toclear stab pivot tubeTurtledeck top (Make 2)(this piece is slightly over size in width to allow trimmin g to shape)Optional launch grip fairings Make 2 and sand to shapeT5T4240Scale in inch2T1inches4T1T2Nose cone top template (use to help carve to shape)Cut slot for fuselagecenter spine Install aft fuselage sides hereCut slot for fucenter spiT3Wing (Make 1)Vertical tail bracesfor fuselage er spineT4T528 deg bevel (.12")S t a b i l a t o r p i v o t t u b e s (g r o o v e e d g e a n d a t t a c h w i t h e p o x y )t t u b e s d a t t a c hForward fuselageF234 d eg bev el (.15")29 d e g be v e l (.12")Canopy(Make 10 and laF3Forward fuselage sid elower half(Make 2)34 deg bevel (.15")34 de g b eve l (.15")F2F3F4 Forward fuselage sid eupper half(Make 2)29 d e g b e v e l (.12")nopynd laminate)T1T1T3T2F1F3Cut bulkhead in half along this line before assembly (will re-attachduring assembly)F2Cut bulkhead in half along this line before assembly (will re-attachduring assembly)Cut bulkhead in half along this line before assembly (will re-attachduring assembly)F4。

微风制作步骤

《适合新手的微风制作详细图片全过程》野狼劳动节献礼野狼机特点：尽量减少原材料的种类，方便采购在保证强度情况下，尽量使用廉价材料野狼版微风所需材料如下：5mm kt板，窄透明胶，直径3毫米及以上粗钢丝若干（起落架），直径1.5毫米钢丝若干，高品质尼龙舵角2副（如做副翼需要4副，此物淘宝有售，本人在金山模型购得，为了保证传动的可靠性，建议使用此舵角，新手不宜自制舵角，容易产生很多问题），5毫米直径竹签若干（如果没有，3毫米及以上也可将就），不干胶贴纸若干（在卖kt板的店里用来刻字的那种贴纸，用来机翼蒙皮和铰链制作），热熔胶少许，10×10×100桐木一支，M2螺钉若干，5×5截面，长度大于900桐木一根。

胶使用aaa超能胶（A胶+B胶＝24小时固化——环氧树脂）以及泡沫胶。

关于工具的使用：老虎钳一把（尖嘴钳亦可），美工刀（推荐另外配置一把小号手术刀，使用尖头刀片），手持钻柄以及直径1.5mm钻头一支，钢尺一把（建议1米长度及以上，如无法获得长尺，可以拉一根线，然后沿着线的轨迹描点，然后用短尺把所描点连起来的方法画长直线）进入正题，上图按图落料不再敷述，有一点需要注意，因为野狼版微风完全使用5mm板制作，所以在机身侧板和上盖板当中平尾和垂尾开槽的时候按照5mm宽度开槽（而平尾因为使用了5mm板，经测试，不加炭杆强度已经足够，故没有加强），而不是原图纸的3mm槽为防止机身粘合以后，截面编程平行四边形，所以在机身制作时，我做了机舱隔框，隔框大小根据自己实际布置位置量取适当尺寸，大概位置对就行底板前侧需要弯曲的部位请先行开槽，方便弯曲先把底板一侧中段位置上胶（泡沫胶），把一侧隔板中段粘上去，前端和后段暂时先不要粘（先粘了以后，因为侧板的弯曲，对底板会造成变形，再粘另一侧侧板时会粘不好）再把另一侧侧板中段粘上去然后把底板尾部上胶，两侧侧板同时粘上去接着做电机座，裁两片同样的贴起来再裁两块小料分别贴上侧和下侧等胶干以后，在机身侧板加强板那个槽里，以及底板前部上胶，把机头粘合机身先告一段落，放一边按图示方法把平尾后缘削一个三角出来，用刀要像锯子那样来回拉动，不要用力向前顶，除非你的刀有如吹毛断发般锋利。

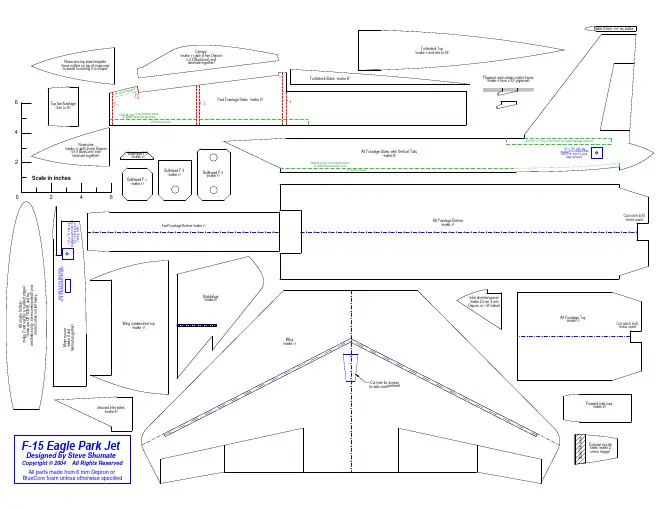

F-15 KT航模1：1图纸直接打印

Aft Fuselage Bottom (make 1)
Cut notch to fit motor used
Aft engine fairings (make 2 and sand to a rounded shape) These are OPTIONAL and for aesthetics only--not recommended if your model comes out tail heavy
Mounting hole for elevator servo (cut to fit selected servo very tightly)
Stabilators (make 2)
Inlet diverter/spacer (make 2 from 3 mm Depron or 1/8" balsa) Aft FuBiblioteka elage Top (make 1)
Aft Fuselage Sides with Vertical Tails (make 2)
.75" x .75" 1/64" ply doublers on inboard side (drill 3/16" hole for pivot bearing tubes)
Bulkhead F-3 (make 1) Bulkhead F-1 (make 1)
Inboard inlet sides (make 2)
Forward inlet tops (make 2)
Bevel this area
Designed by Steve Shumate
Copyright © 2004 All Rights Reserved All parts made from 6 mm Depron or BlueCore foam unless otherwise specified

航模制作(图)全过程

原机的副翼控制是装在上方，我改為下方这是完成后的图片
看看多重全配约 45g
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资0配不料置仅试技可卷术以要是解求指决，机吊对组顶电在层气进配设行置备继不进电规行保范空护高载高中与中资带资料负料试荷试卷下卷问高总题中体2资2配，料置而试时且卷，可调需保控要障试在各验最类；大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况卷中下安，与全要过，加度并强工且看作尽护下可关都能于可地管以缩路正小高常故中工障资作高料；中试对资卷于料连继试接电卷管保破口护坏处进范理行围高整，中核或资对者料定对试值某卷，些弯审异扁核常度与高固校中定对资盒图料位纸试置，卷.编保工写护况复层进杂防行设腐自备跨动与接处装地理置线，高弯尤中曲其资半要料径避试标免卷高错调等误试，高方要中案求资，技料编术试写5交、卷重底电保要。气护设管设装备线备置4高敷、调动中设电试作资技气高，料术课中并3试中、件资且卷包管中料拒试含路调试绝验线敷试卷动方槽设技作案、技术，以管术来及架避系等免统多不启项必动方要方式高案，中；为资对解料整决试套高卷启中突动语然过文停程电机中气。高课因中件此资中，料管电试壁力卷薄高电、中气接资设口料备不试进严卷行等保调问护试题装工，置作合调并理试且利技进用术行管，过线要关敷求运设电行技力高术保中。护资线装料缆置试敷做卷设到技原准术则确指：灵导在活。分。对线对于盒于调处差试，动过当保程不护中同装高电置中压高资回中料路资试交料卷叉试技时卷术，调问应试题采技，用术作金是为属指调隔发试板电人进机员行一，隔变需开压要处器在理组事；在前同发掌一生握线内图槽部纸内故资，障料强时、电，设回需备路要制须进造同行厂时外家切部出断电具习源高题高中电中资源资料，料试线试卷缆卷试敷切验设除报完从告毕而与，采相要用关进高技行中术检资资查料料和试，检卷并测主且处要了理保解。护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

航模制作全过程

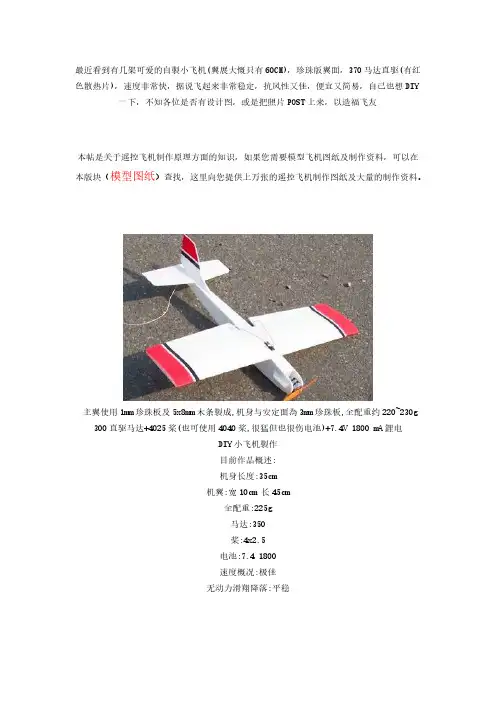

最近看到有几架可爱的自製小飞机（翼展大慨只有60CM）,珍珠版翼面，370马达直驱（有红色散热片），速度非常快，据说飞起来非常稳定，抗风性又佳，便宜又简易，自己也想DIY 一下，不知各位是否有设计图，或是把照片POST上来，以造福飞友本帖是关于遥控飞机制作原理方面的知识，如果您需要模型飞机图纸及制作资料，可以在本版块（模型图纸）查找，这里向您提供上万张的遥控飞机制作图纸及大量的制作资料。
