冲天炉冶炼操作规程冶炼规程
冲天炉熔炼安全操作规程
冲天炉熔炼安全操作规程冲天炉是一种常见的熔炼设备，广泛应用于冶金、机械、制造等行业。
其熔炼过程涉及到高温、高压、强磁等危险因素，因此在使用时必须遵守相应的安全操作规程。
下面，我将为大家介绍冲天炉熔炼的安全操作规程。
一、熔炼准备1.操作前必须将设备的电源、燃气管道、水管道等进行检查，确保一切正常。
2.操作人员必须穿上防护服、安全鞋、护目镜、头盔、手套等个人防护装备。
3.准备熔炼时，必须先将设备内部进行清理、加热，确保设备干净，无异物，温度达到要求。
4.在熔炼前，必须进行充分配料，确定配比，并将料物按照要求倒入熔炼桶内。
二、熔炼操作1.操作员必须始终保持警觉，集中注意力，做好防范措施。
2.当熔炼桶内加热升温至预定温度后，方可启动电磁电源，启动推进装置，开始熔炼。
3.操作员必须时刻关注设备运行情况，确保其正常运转、熔炼效果良好。
4.操作过程中必须保持适当的熔炼压力和速度，以充分熔化物料，并控制物质燃烧速度，防止设备损坏。
5.若发现设备出现异常，必须立即停机，排除故障。
如遇重大事故，应立即通知有关部门，做好报告和应急处理。
三、操作结束1.熔炼完成后，必须关闭电源、燃气管道及推进装置，将设备恢复到初始状态。
2.设备内残留的物料必须清理干净，避免对设备造成损坏。
3.设备必须经过检查，确认安全后方可下线。
以上就是冲天炉熔炼安全操作规程的基本内容。
在熔炼过程中，操作员必须时刻保持警觉，秉持安全第一的原则，保护好自己和周围的人员安全。
同时，也需要加强设备的保养和维护，做好熔炼前的准备工作，确保设备正常运转，从而最大程度地避免事故发生。
冲天炉熔炼操作工艺
（7）熔化及控制
熔化初期应经常疏通风口，以保证风口畅通，观察并记录风量、风压的变化。从正式送风开始8～10min，在第一排风口可看到铁液滴快速下落，说明底焦高度合适。若大于10min，说明底焦高度偏高，应适当降低层焦量；若小于8min，说明底焦高度偏低，应适当增加层焦量，直至从风口看到底焦燃烧正常。冲天炉是连续熔化，应保证连续加料，始终保持炉料满炉 以满足炉料的充分预热，这对保证铁液温度稳定是很重要的。根据配料单，及时调整配料比例，每次调整前，应加一批隔离焦，处理好交界铁液。
冲天炉正常操作过程
（8）停风打炉
THANKS
冲天炉ห้องสมุดไป่ตู้炼操作工艺
A
燃料与原材料的选用
B
操作参数的选定
C
操作过程各个环节的控制
冲天炉熔炼操作工艺
冲天炉正常操作过程
（1）修炉
铲除炉壁表面残渣挂铁
刷上泥浆水
覆上修炉材料,敲打结实
修炉材料组成
40％～50％耐火泥
适量的水分
60％～50％石英砂
冲天炉正常操作过程
（1）修炉
修前炉则用老煤粉与耐火泥的混合料
结构紧实
尺寸正确
表面光滑
冲天炉正常操作过程
（2）烘炉
炉子修毕后，可在炉底和前炉装入木柴，引火烘炉；前炉必须烘透，以保证首包铁液温度。
（3）点火
烘炉后，开风前2．5～3h加入木柴，引火点着，并敞开风口盖作自然通风
冲天炉正常操作过程
（4）加底焦
待木柴燃旺后，由加料口往炉内加入三分之一的底焦，待其烧着后，再加入约一半左右的底焦，然后鼓小风几分钟，并测定底焦高度，再加底焦至规定的高度。这里的所谓底焦量，是指装入金属炉料以前加入炉内的全部焦炭量，而底焦高度则是从第一排风口中心线起，至底焦顶面为止的那一部分高度，炉缸内的底焦是不包括在底焦高度内的。
冲天炉熔炼安全操作规程范本（二篇）
冲天炉熔炼安全操作规程范本第一章总则第一条目的与依据为了保障冲天炉熔炼作业的安全和顺利进行，减少事故发生，特制定本规程。
本规程遵循《中华人民共和国安全生产法》、《中华人民共和国炉窑行业安全生产规程》等相关法律法规第二条适用范围本规程适用于我公司冲天炉的熔炼作业。
第二章工艺概述第三条工艺流程冲天炉的熔炼作业主要分为以下几个步骤：1. 原材料准备2. 装料3. 点火预热4. 加热恒温5. 卸料6. 清理维护第四条作业人员职责1. 熔炼工：负责冲天炉的日常操作和生产工作。
2. 检修工：负责冲天炉的维护、检修和故障排除。
3. 安全员：负责安全监督和事故预防工作。
第三章安全操作规程第五条熔炼工作前的准备1. 熔炼工在进入作业区域前，必须穿戴好安全防护装备，包括防火服、防护鞋、防护眼镜、耳塞等。
2. 在检查设备和工具是否完好无损后，方可开始作业。
3. 确保作业区域干燥、通风良好。
第六条原材料准备1. 原材料必须经过验收合格方可使用。
2. 进行熔炼作业前，必须对原材料进行分类、清理，并将其堆置整齐。
第七条装料1. 在进行装料前，必须确保熔炼炉的温度已经降到合适的状态。
2. 装料必须按照工艺要求准确称量，严禁超量装料。
3. 装料结束后，必须关闭装料设备，并进行严密封堵。
第八条点火预热1. 在点火前，必须进行相关安全检查，确保点火环境安全。
2. 使用专业点火设备进行点火，禁止使用明火和易燃物进行点火。
3. 点火后应加强监控，确保点火过程的安全。
第九条加热恒温1. 在加热恒温过程中，必须定时检查熔炉的温度和压力。
2. 出现异常情况时，必须停止供热，及时排除故障。
3. 加热恒温过程中，必须严格禁止随意开启炉门、炉盖，以防发生爆炸危险。
第十条卸料1. 在卸料前，必须确保熔炉内温度降至安全温度。
2. 卸料时，必须按照工艺要求进行操作，禁止随意抖动炉体。
3. 卸料结束后，需对炉体进行清理，清除残渣。
第十一条清理维护1. 清理炉体时，必须确认炉体已经冷却到安全温度。
冲天炉冶炼岩棉操作方法

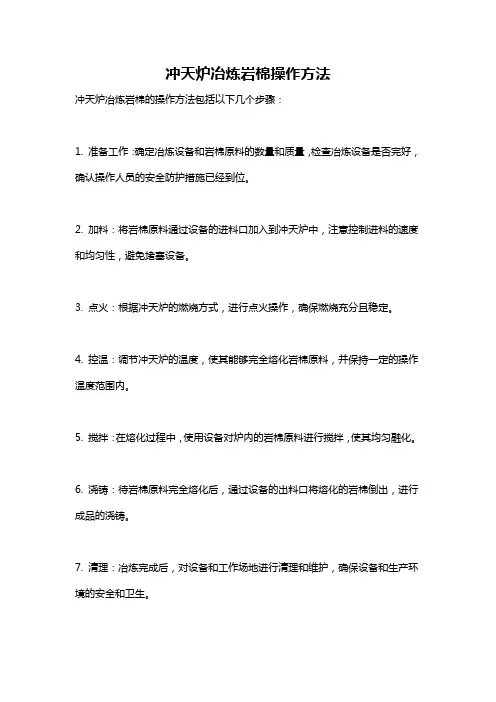

冲天炉冶炼岩棉操作方法
冲天炉冶炼岩棉的操作方法包括以下几个步骤：
1. 准备工作：确定冶炼设备和岩棉原料的数量和质量，检查冶炼设备是否完好，确认操作人员的安全防护措施已经到位。
2. 加料：将岩棉原料通过设备的进料口加入到冲天炉中，注意控制进料的速度和均匀性，避免堵塞设备。
3. 点火：根据冲天炉的燃烧方式，进行点火操作，确保燃烧充分且稳定。
4. 控温：调节冲天炉的温度，使其能够完全熔化岩棉原料，并保持一定的操作温度范围内。
5. 搅拌：在熔化过程中，使用设备对炉内的岩棉原料进行搅拌，使其均匀融化。
6. 浇铸：待岩棉原料完全熔化后，通过设备的出料口将熔化的岩棉倒出，进行成品的浇铸。
7. 清理：冶炼完成后，对设备和工作场地进行清理和维护，确保设备和生产环境的安全和卫生。
以上是冲天炉冶炼岩棉的基本操作方法，具体操作步骤还需根据实际情况和设备型号进行调整。
同时，在整个操作过程中，操作人员需要严格遵守相关的操作规程和安全操作要求。
冲天炉熔炼工序工艺规程
铸造工艺规程冲天炉熔炼1 目的：对冲天炉熔炼工序进行控制，保证熔炼质量。
2 范围：适用于冲天炉熔炼过程中的备料、修筑、烘干、上料和熔炼的全过程。
3 职责：3.1冲天炉班班长负责组织按冲天炉熔炼工序的工艺规程严格实施。
3.2各操作人员负责工艺规程的严格实施并做好记录。
3.3车间负责人负责监督工艺规程的执行，并对记录进行认可。
4 工作流程4.1 备料4.1.1 冲天炉班班长负责严格按工艺进行备料。
4.1.2 焦炭要筛分，焦末要剔除；焦炭块度不匀，应分级交替使用，同时注意焦块的大小：底焦块度以120mm 为准，层焦以60～100mm为准，允许有少量的偏移。
4.1.3 熔剂石灰石的成分应符合要求，不得混有杂物，块度以50～80mm为宜，允许有少量的单向长度不大于120mm。
4.1.4 金属炉料4.1.4.1 冲天炉班班长应保证按配料单备料，其中新生铁应具体到生产厂家和牌号。
4.1.4.2 各种金属炉料每块长度不得大于炉内径的1/3，即200mm，在重量不超标的情况下允许有少量的不大于220mm，或重量不超过批料重量的1∕10～1/20。
4.1.4.3备料人员在备废钢、回炉料时，应注意废钢中不得混有合金钢、铸铁件及易爆物。
厚度小于1mm 的废钢应打包，块重以0.25～10kg为宜；回炉料应保证材质的一致性，不得混有其它材质的回炉料。
4.1.4.4 各种金属炉料应按牌号、级别分类分堆存放，不得混淆。
4.1.5 球化剂、孕育剂的块度应保证球化剂以5～20mm为准，允许有少量的单向长度偏移。
孕育剂以13～18mm为准，允许有少量的单向长度在18～25mm之间。
4.1.6 电石的块度以30mm为宜。
4.1.7 耐火泥的准备耐火泥混碾时应保证耐火砂与耐火土的比例为2∶1，加水适量，充分碾制，湿度以混好后手握不粘手、易成团、手印清晰为宜。
混好后的耐火泥应用塑料单盖好以防水分的蒸发。
4.2 修筑4.2.1 修炉4.2.1.1 清炉a 待炉壁自然冷却后清理，必要时可用风冷，但严禁用水激冷。
冲天炉操作规程
冲天炉操作规程
《冲天炉操作规程》
冲天炉是一种用于冶炼金属的设备，其操作规程对保证安全生产和生产效率起着至关重要的作用。
下面是冲天炉操作规程的相关内容。
一、操作前准备
1. 检查冲天炉设备及周围环境，保证设备完好无损。
2. 检查工艺用水、燃料和炉料，确保充足。
3. 检查安全设施和消防器材，确保完好有效。
二、启动冲天炉
1. 严格按照操作手册的要求操作，按照程序启动冲天炉。
2. 观察炉内燃料着火情况，确保点火顺利。
三、冶炼过程
1. 在冶炼过程中，要严格按照工艺要求投放炉料和燃料，确保冶炼质量。
2. 定时对炉内温度和压力进行监控，及时调整操作参数，确保冶炼过程平稳进行。
四、冶炼结束
1. 冶炼结束时，要及时停止投放炉料和燃料，将熔炼好的金属材料取出。
2. 关闭冲天炉前，要彻底清理炉内渣和灰，保证设备的清洁。
五、安全操作
1. 操作人员要严格遵守操作规程，不得擅自更改操作流程。
2. 在操作过程中，要严格遵守安全操作规定，确保人身安全。
3. 发现设备异常或安全隐患时，要及时上报，并停止冶炼操作。
《冲天炉操作规程》的制定和执行，能够在一定程度上提高冶炼生产效率，保护设备和人员的安全。
希望所有操作人员严格遵守规程，确保冲天炉设备的正常运行和生产的顺利进行。
冲天炉熔炼操作规程
冲天炉熔炼操作规程一、修炉1、修炉前要在加料口设防护铁板，避免掉物伤人。
修炉要使用36V安全电灯。
2、清除炉壁上粘附的铁块、熔渣。
3、按炉膛尺寸要求砌砖，砖与砖之间配合紧密牢固；泥口缝隙要小于2mm，砖缝用炉料塞实，保证风眼角度和尺寸要求。
4、炉底用型砂逐层夯实，硬度要均匀。
底与炉壁形成圆角，做好向过桥倾斜角度，出铁口呈喇叭口形。
5、铁水槽要修的光滑平整，刷上一层涂料烤干。
二、点火与烘炉1、点火到熔化时间约1.5小时，点火后风眼全部打开，并用小风机吹风助燃木柴，而后上后上1/2的底焦。
底焦应严格的手工挑选块度在100-180mm。
2、待第一批焦炭烧红后，加第二批焦炭剩余的1/2的底焦。
将后炉门封死，为了提高烘炉质量，使炉壁完全干燥，而后开鼓风机送少量的风助燃焦炭，约10分钟左右，焦炭烧红后，关闭风机，清除前炉里的炉灰，盖好炉盖上料。
三、上料1、上料人员应提前将称提前调好，掌握自己所上的品种规格重量。
2、上第一批料的石灰石用量是正常用量的2.5倍。
炉料长度不要大于炉经的1/3，炉料中不得混有轴承钢、密封金属罐。
3、上满炉料后，预热炉料30分钟开始溶化，开风半分钟后关闭风眼。
4、密切关注前炉观查孔，禁止上大料。
使炉内保持充满状态，使炉料能够充分预热。
5、大炉操作人员在大炉溶化时，随时观察风眼变化，使风眼保持明亮畅通。
6、更换新材料牌号时，应加隔焦，是正常层焦的2倍。
四、打炉1、停炉前先打开风眼观察孔，而后停风。
2、炉底不得有积水，应提前铺好一层干砂防止铁水飞溅。
3、炉料落炉后，材料分清走。
五、风机操作的有关注意事项1、每次开车前必须检查润滑是否适量，新风机运行100小时后，更换润滑剂，以后每半年检查一次，检修、跟换润滑剂，平时不需要填加润滑剂。
2、开车前盘车三转。
冲天炉熔炼安全操作规程
冲天炉熔炼安全操作规程13、吊炉前盖时必须挂牢，人离开后再起吊。
上各种金属炉料时严禁混夹易燃易爆物品投炉，不能有封闭的压力容器和管子等炉料上炉避免出现危险。
.17.14、冲天炉炉内发生“棚料”严重时，应立即停风打开风眼出净炉渣和铁水，用铁棒撞击（拔捅）料层。
排除“棚料”后，应补加焦炭复风继续熔炼。
15、如出现炉壳、前炉、铁水包发红时，视其情况如面积不大可用湿麻袋贴敷或吹风冷却。
如发红面积大（发亮）则应停炉处理。
16、停风打炉时，必须放净铁水和炉渣，清理熔炼周围场地应没有明水，在炉底下面垫上一层干砂，并在炉底门打开时必须迅速撤离到安全位置上，打炉垮下的炉料必须专人现场注水湿透，防止复燃烧损焦炭及发生火灾。
注水时操作者应离炉料保持一定距离，以免水蒸气伤人。
17、熔炼工作完毕后，保持炉子周围场地整洁通道畅通，无安全隐患后方可离开现场。
18、在开炉前、开炉中、打炉时、打炉后，应注意蓄水池、炉前坑、排渣沟及在周边操作安全，防止跌倒滑落伤害。
19、行车吊包吊铁水时要专人指挥，钩好起吊时吊包下面和旁边近距离严禁站人。
20、注意吊包（浇包）行车与浇注操作人员的协调配合，行车吊铁水包运行时要匀速缓慢平稳，防止铁水发生共振和浇注时铁水飞溅伤人。
21、注意浇注摇包用电安全，防止按钮开关、电缆线、因破损发生漏电事故。
22、操作浇注摇铁水按钮开关人员应预先在砂箱适当位置站稳。
同时稳定摇包减速机转盘人员也应在活动站台上站稳扶好铁水包。
行车工、浇注工要集中注意力，相互配合，平稳浇注，确保浇注安全。
23、铁水浇注前或浇注中应有专人监视指挥，非操作人员不得站在浇注现场.18.观看滞留。
24、当浇注途中砂箱跑铁水时应有专人有条不紊地予以处置堵漏，防止漏铁水接触到电器或电源上，以防触电或烧伤事故发生。
25、冲天炉在熔炼过程中各岗位各工种操作人员严禁违章违规操作。
因操作人员违章违规操作对设备的损坏及人员伤害事故均由当事人负责。
冲天炉炉操作规程 JN7
适用范围：本规程用于熔化设备操作、及冲天炉熔炼普通灰铸铁各工步应遵循的制造工艺操作规程。
作业程序；1、准备好冲天炉熔化工作中所用的工具，台：开出铁口和出渣口的专用尖头、扁头钢棍、堵出铁口和渣口的泥杆，打开出铁口凝结邦联的专用尖头和间头钎子以及手用大锤、拉炉渣钩子、风口钢棍、清炉用的木榔头、风口棒、夹试块的钳子、称铁合金的盘秤和砸合金的榔头等。
2、准备上料机用的机油、皮带脂、松香粉、备好三角带。
3、准备当天的修炉材料和熔化的炉料（包括合金）、燃料。
4、检查电动机、鼓风机、上料机、推料车、吊包铁水车、清浇口滚筒等有无毛病和隐患，不用病机病车，以免发生事故。
5、检查熔化场地是否清理干草地净平整，道路是否畅通。
6、修炉工必须按照工艺规程要求反炉修护好，烘炉和上好底焦，开炉前各个风口必须打开，以便排除煤气。
7、必须把炉膛和底包烘干后，才能补足底焦和上炉料，防止开始熔化时炉温底，发生结炉事帮。
8、鼓风机启动前要用手搬皮带转动无声时才能开动，电动机、上料机等要专人负责。
9、熔炼工作按照冲天炉工艺规程进行工作，要做到定时按秩序上料。
定时出铁水、出炉渣，不能让出渣口流出铁水。
10、要随时观察风口内亮，出渣口火苗、颜色，出铁水时爆火花多少，三角试块白口深度情况，以便及时分析判断，做出调整。
归口:铸铁片厂第1版第0次换页第1页熔炼工艺规程：一、准备工作：1、准备好炉前所用工具和材料。
2、准备好炉前检验用的三角试块的模型和工具。
3、检查溅温计是否正常。
4、检查原材料的数量和质量。
5、准备好配料表、加料单。
二、炉前工操作规程：1、从加料口放入引火材料然后加入木柴，从工作门点烯，对炉子进行烘干，且要烘干烘透。
炉子烘干后，即可进行底焦的点火工作，站抚加入一些大2、块的引火木柴，等烯着后再加40%底焦，并打开风口和出铁口，用自然通风使焦碳燃烧，待炉内四周呈暗红色时，再加其余20%底焦，并调整到适当高度。
3、底焦加好后并燃烧后，加入石灰石，首次加入量为批料中石灰石的两倍，且石灰石要加在炉堂中心，4、然后要严格按配料单进行装料，秤量要准确，秤量允许误差5-8%，并且做好加料单记录。
冲天炉 操作规程
冲天炉操作规程冲天炉操作规程第一章操作前的准备1. 安全检查在操作冲天炉之前，操作人员必须进行安全检查，确保冲天炉及周边设施完好无损，无任何安全隐患。
包括检查电气设备的接地情况、检查仪表、阀门等设备是否正常，并保证冲天炉周围没有易燃物品。
2. 工作票操作人员必须根据相关规定，办理冲天炉操作的工作票，明确操作目的、操作人员、操作时间、操作步骤等内容，并在操作过程中按照工作票的要求进行操作。
第二章操作步骤1. 开启冲天炉操作人员需要按照关键设备操作程序，逐步开启冲天炉。
首先打开冲天炉的门，检查内部情况，确保无异物。
然后检查炉内的燃气管道是否畅通，并打开相应的气阀。
接着打开点火设备，并进行点火。
2. 加料在点火成功后，开始加料。
根据生产需要，在加料前准备好需要加入的物料，并称量准确。
然后按照操作程序，将物料慢慢加入冲天炉内，并确保加料的稳定性和均匀性。
3. 保持燃烧稳定在加料过程中，操作人员需要根据燃气的输出情况，调节气阀的开度，保持燃烧的稳定。
同时，还需监测燃烧过程中的温度、压力等参数，确保操作过程安全可靠。
4. 调控操作在实际操作过程中，操作人员需要根据冲天炉的工作状态和生产要求，进行相应的调控操作。
包括调节燃气的流量，控制燃烧温度，调整燃气加料量等，以确保冲天炉的正常运行和生产效果。
5. 结束操作当冲天炉达到预定的操作时间或完成生产任务后，操作人员需要按照操作程序，逐步关闭冲天炉。
首先关闭燃气气阀，并确保冲天炉内部无燃气残留。
然后清理冲天炉周围的物料、工具等杂物，并将冲天炉进行保养和维护。
第三章安全注意事项1. 严格遵守操作规程操作人员必须严格按照操作规程的要求进行操作。
不得随意更改操作步骤或忽略安全操作要求。
2. 注意个人防护操作人员在操作过程中，必须佩戴必要的个人防护用品，如手套、安全帽、防护眼镜等，以防止意外伤害。
3. 预防火灾冲天炉是一种涉及高温燃烧的设备，操作人员在操作过程中需格外注意防止火灾的发生。
冲天炉熔炼操作工艺介绍
演讲人
目录
01. 冲天炉熔炼原理 02. 冲天炉熔炼操作 03. 冲天炉熔炼安全与环保
冲天炉熔炼原理
熔炼过程
01
装料：将炉料装入冲 天炉内，包括铁料、 焦炭、熔剂等
05
脱磷：铁水中的磷元 素在高温下与氧化钙 反应，生成磷石灰， 降低铁水中的磷含量
02
预热：将炉料预热至 一定温度，使炉料中 的水分蒸发，提高炉 料的透气性
原料称量：按
3
照熔炼配方称
量原料
原料混合：将各 4 种原料混合均匀， 确保熔炼效果
熔炼过程控制
温度控制：根据不同金属的熔点，控制炉
01
温在合适的范围内
气氛控制：通过调整炉内气氛，保证金属 02 的纯度和质量
熔炼时间控制：根据金属的熔化速度和熔 03 炼要求，控制熔炼时间
炉料配比控制：根据金属的熔炼要求和炉
事故处理与预防
操作人员必须 定期对设备进 制定应急预案，
经过专业培训， 行检查和维护， 提高事故处理 具备相应的操 确保设备安全 能力 作技能和经验 可靠
01
03
05
02
严格遵守操作 规程，避免违 规操作
04
配备必要的安 全防护设备， 如灭火器、防 毒面具等
06
加强环保意识， 减少废气、废 水、废渣等污 染物排放
01 冲天炉熔炼是一种利用高温和氧化还原反应进 行金属熔炼的方法。
02 反应过程中，燃料燃烧产生高温，使金属氧化物 和碳发生氧化还原反应，生成金属和二氧化碳。
03 反应过程中，金属氧化物被还原，碳被氧化， 产生大量的热能，使金属熔化。
04 反应过程中，金属和熔渣分离，形成金属液和 熔渣，分别排出。
铸造业冲天炉操作规程
冲天炉安全操作规程（1）金属熔融物爆炸与喷溅引起金属熔融物爆炸与喷溅的原因主要是高温金属熔融物与水或潮湿物料、工具等接触。
本项目容易发生金属熔融物爆炸与喷溅的主要生产环节有：1）铸造车间使用中频电炉对铁水保温。
电炉冷却水系统漏水、水温过高、水压过低、断水以及没有安全供水设施等原因都有可能导致炉体水冷装置温度过高烧穿导致铁水与水接触引起爆炸。
2）如果炼铁原料中含有爆炸性物质或密闭容器，一旦进入中频电炉受强热，将迅速剧烈反应或膨胀，造成爆炸。
3）炼铁原料潮湿有水，或原料露天运输途中遇到雨雪天气，会使原料进水，如果含水或潮湿原料加入电炉，水与熔融物接触可引起爆炸与熔融物喷溅。
4）浇注区域如果地面存有积水，一旦高温铁水溅落地面，与水接触可引起铁水爆炸。
5）造型现场如果存在积水，很容易导致砂型内混入水分，在铁水浇注时，砂型内的水分迅速汽化、膨胀可发生爆炸。
6）铁水罐、中间罐、渣罐等盛装金属熔融物的容器，新砌筑的维修后及待用罐，如果使用前没有按安全规程及工艺要求去烘烤，或烘烤不合格，当盛装金属熔融物时水受热剧烈汽化、膨胀，当压力达到一定时，即可发生金属爆炸与喷溅。
（2）天然气、液化石油气火灾爆炸铸造车间砂芯机使用天然气作为燃料，由市政管道统一供给。
另外，本项目独立设置的瓦斯间，为将来铸造车间砂芯机生产提供备用燃料，拟使用瓶装液化石油气。
上述使用天然气或液化石油气的场所如果未设置或未按要求设置可燃气体报警装置，室内通风不畅，一旦天燃气管道发生泄漏，与空气混合，达到爆炸极限。
如果现场出现明火、电火或静电火花，就可能引发火灾爆炸事故。
（3）其它可燃物火灾车间内各类机械设备使用的润滑油，设备液压系统使用的液压油等，其火灾危险性为丙类，如果其持续受到高温、明火加热可燃烧造成火灾。
车间变电所设有油浸式变压器，如果通风不良造成变压器油温过高或变压器油泄漏遇明火，都可导致变压器油起火。
铸造工艺使用呋喃树脂及固化剂，如果保管、使用不当，一旦泄漏并遇高热、明火可燃烧甚至造成火灾。
冲天炉熔炼工艺操作规程
冲天炉熔炼工艺规程1、范围本规程规定了冲天炉熔炼的炉料准备、装炉、炉前控制、质量控制、熔炼球铁、修炉和修包。
本规程适用于冲天炉熔炼灰铸铁和球墨铸铁。
2、炉料准备2.1、焦碳2.1.1焦碳块度：底焦100mm~150mm、层焦大于60mm。
焦碳应分类存放。
2.1.2焦碳的硫分含量小于或等于1.0%，灰分含量小于或等于13.5%，水分含量小于或等于5%。
2.1.3焦碳应存放于棚内，不应受风、雨、雪等侵蚀，不应混有其它物质。
2.2金属材料2.2.1金属炉料的长度不大于熔炉加料口处最小直径的三分之一，重量在25公斤以下。
2.2.2废钢表面应干燥、清洁、无严重锈蚀、无泥砂杂物，不应有密闭容器。
重量在0.10公斤~5公斤、厚度小于1mm的应打包。
2.2.3生铁屑应压块使用，块度约φ155mm×60mm，重约7公斤。
2.2.4加入炉内的硅铁块度应小于70mm，最小不小于20mm，铁合金应避免潮湿。
2.2.5严禁危险物及其它有害物质混入炉料。
2.3孕育剂和球化剂2.3.1硅铁含硅量及球化剂的硅、镁含量应符合标准。
2.3.2硅铁和球化剂应存放在干燥处，防止受潮。
2.3.3硅铁粒度为3mm~8mm，粉状硅铁和粉化球化剂不能使用。
2.4熔剂2.4.1各种熔剂块度20mm~60mm，最大块度不大于80mm。
2.4.2石灰石中氧化钙不低于85%，不应混有泥土、砂石等有害杂质。
2.5耐火砖及点火木材应符合标准规定。
2.5.1耐火砖不应有疏松、裂纹、不合格的不能使用。
2.5.2耐火砖应放在棚内。
2.5.3潮湿木材和刨花不能使用，长度应小于500mm，高和宽应小于200mm。
3、装炉3.1炉底、炉壁烘干后，铺上刨花，再装入木材，然后打开风口，点火。
加入底焦总量的40%~60%，，等全部烧着后再加入余下底焦，随后短时鼓风，吹净灰分，趟透过桥，并从风口处观察和测量底焦高度、进行调整。
3.2装料时注意炉料均匀分布，在熔化过程中使炉料料柱与装料口平齐。
冲天炉熔炼安全操作规程(正式)
编订：__________________单位：__________________时间：__________________冲天炉熔炼安全操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9021-12 冲天炉熔炼安全操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1、操作工必须掌握冲天炉熔炼的生产技术和安全技术操作规程，注意安全用电和加强自我安全防护意识。
上班前不准喝酒和操作中吸烟。
使用好劳保用品。
2、冲天炉在开炉前，必须清除炉坑周围障碍物。
工作场地，炉前坑和炉底部不得有积水及明水；不准堆放易燃、易爆、易碎、腐蚀有毒物品。
非生产人员（外来人员）杜绝入内与操作人员聊天或滞留熔炼现场。
3、检查上料地车、扒车、行车、钢丝绳、链条和各种吊具，电器设备、电源等性能是否确保安全、可靠。
检查鼓风机、抽水机、脱硫装置、除尘设备运行可否正常。
4、检查炉底，炉底立柱，前炉和后炉炉门，前炉盖，堵孔泥塞装置和风眼盖等部份确保牢靠或密封。
修炉时注意重物坠落伤人，注意检查照明线路、电风扇、风镐等电动工具的安全绝缘性能。
5、检查大小铁水包、出铁槽、出渣槽、浇口杯和各种开炉用具是否符合生产技术和安全技术要求。
确保其修好、修牢烘干和备齐达到使用性能良好。
6、出铁前，铁水包应对准出铁槽放正、放稳。
出铁水时操作人员（炉前工）必须站在出铁槽侧面操作，并穿戴好工作服、防护眼镜、安全帽、防护手套、劳保鞋等劳保用品。
冲天炉操作工艺守则
冲天炉操作工艺守则铸铁熔炼是铸铁件生产的基本环节,直接而密切的关系着金属铁件生产的质量、生产率和生产成本.而冲天炉的操作工艺是决定冲天炉工作效果的基本因素.它包括燃料与原材料的选用,操作参数的选定,操作过程中各个环节的控制等方面的内容如下:1.修炉与烘炉冲天炉修炉时,先铲除炉壁表面的残渣挂铁,然后刷上泥浆水,覆上修炉材料,并敲打结实,涮炉严重的可以补贴耐火砖,修炉材料一般由40% ~50%耐火泥和50% ~60%石英砂以及适量的水分混制而成,排风口一定要对称,上排风口Φ20㎜下斜10℃,下排风口Φ22㎜下斜5℃.修前炉则用老煤粉与耐火泥的混合料,炉壁和过桥修毕后,合上炉底门,先放一层废干砂,再放一层旧型砂,并砸打结实,其厚度约200~300㎜.也有全部用石英砂加入适量水分修筑炉底的.炉子修毕后,可在炉底和前炉装入木柴. 引火烘炉,前炉必须烘透,以保证铁水温度.2.点火与加底焦烘炉后,加入木柴引火点着,并敞开风口盖进行自然通风.待木柴烧旺后,由加料口往炉内加入约1/3的底焦量.待其烧着后,再加入约一半左右的底焦量,然后鼓小风1—2分钟,并测量底焦高度,再加底焦至规定的高度.这里的所谓底焦量是指装入金属炉料以前加入炉内的全部焦炭量.底焦高度则是从第一排封口中心线起至底焦顶面为止的那一部分高度,大约底焦高度为1.7米左右,炉缸内的底焦是不包括在底焦高度内的.3.装料与开风加完底焦后,加入石灰石,其加入量约为层焦石灰石用量的2倍,然后封闭冲天炉工作门,关上风口盖鼓风三、四分钟,再敞开风口,自然通风,并进行装料.一般先熔化低牌号的铸铁,然后熔化高牌号的,每批金属料一般先加废钢,然后新生铁、回炉铁与铁合金,加入一批金属料后再加层焦和石灰石,石灰石量约占层焦重量的30%每上10批料补加一批接力焦以补充底炭,换料时要加适量的隔焦防止混料.4.停风与打炉停风时先打开部分风口,然后关风,停风的时间要掌握好,既要防止因停风过早而造成铁水量的不足,也要避免停风过晚而造成底焦和炉衬的烧损,停风前要确保炉内有1~2批压炉料.以上冲天炉的操作工艺已定为一种工艺纪律,要严肃执行,不得随意更改,不能玩忽职守,要尽职尽责.如有违规现象,本公司必会严惩不怠,严肃处理,情节严重的还要追加经济处罚.沈阳市明锋铸业有限公司技术质量部2007年3月20日。
冲天炉熔炼安全操作规程
冲天炉熔炼安全操作规程（ISO9001-2015/ISO45001-2018）一、设备检查1.1 支承炉体的炉底支住（炉腿）应装有防护圈，防护圈一般用厚度2mm的钢板制作。
当溶化率≤3t/h时，防护圈高度取400~600mm；当＞3时取600mm。
1.2 炉底门应尽可能采取机械、气动、液压等启动机构，并确保灵敏、可靠。
1.3 采用人工启闭炉底门，其保险门栓必须安全可靠。
1.4 风口必须装有风口盖，风口盖上窥视孔的云母片应完好清晰。
1.5 支承法兰应有足以支承炉衬的强度。
1.6 扇形铁砖砌装，层与层之间应相互嵌合。
1.7 自然排烟的烟囱必须安装火花收集器，顶部必须装有风帽。
1.8 带前炉的冲天炉；前炉的炉门、门栓、插销应有足够的强度和刚度，并能承受铁水贮量最大时的压力。
1.9风箱顶部应设置池爆孔，池爆孔内易爆片中间应开十字槽。
1.10 送风管道中的风闸应工作可靠、启闭灵活。
1.11 爬式架料机1.11.1 轨道及机架不得有裂纹，并有足够的强度及刚度。
1.11.2 料斗运行区域的钢架底部必须安装防护钢板。
1.11.3 轨道焊缝接头应打磨平整。
1.11.4 轨道下部终端应设置牢固可靠的防护梁、柱。
1.11.5 机架上的料斗底门自动闭合撞块应能确保爬行小车和料斗在碰撞过程中运行正常、平稳。
1.11.6 爬行小车在全行程内应运行平稳、无卡阻现象。
1.11.7 车轮无裂纹、空载时四个车轮均应接触轨道。
1.11.8 轮轴上的压板和防松垫圈应齐全、紧固可靠。
1.11.9 滑轮应完好、严禁有裂纹或缺口，并应装有防止钢丝绳滑出轮槽的卡板。
1.11.10 料斗应装置平衡配重，防止料斗底门因自重，炉料负荷或振动而自动打开。
1.11.11 料斗门自动启闭装置的行程滑槽、滑块、撞轮应运行灵活、平稳、可靠。
1.11.12 滑槽压板应安装牢固，并保证料斗底门的自动启闭灵活、可靠。
1.11.13 绞接料斗底门和滑块的边杆应有足够的强度和刚度，其安装位置应保证当料斗底门自动启闭时能按设计轨灵活、平稳地运行，不出现“死点”。
冲天炉铸造过程中安全操作规程模版
冲天炉铸造过程中安全操作规程模版一、引言冲天炉铸造过程中的安全操作规程是为保障员工工作安全，预防事故发生，确保生产正常进行的重要文件。
本规程旨在规范冲天炉铸造操作，明确安全操作要求，提高操作人员的安全意识和技能水平，减少事故的发生。
二、适用范围本规程适用于冲天炉铸造过程中的所有操作人员，并涵盖了所有与冲天炉铸造操作相关的工作环节。
三、安全操作规程1. 炉前准备1.1 操作人员在接触冲天炉前，应戴好安全帽、防护眼镜、耳塞等个人防护用品。
1.2 检查冲天炉的各个部件是否完好，并确保炉门、通风系统等设备正常运行。
1.3 确认冲天炉内没有残留的炉渣、金属等杂质，以防影响后续的铸造操作。
2. 填充冲天炉材料2.1 操作人员在填充冲天炉材料前，应了解铸造材料的性质、用量和填充方式，严禁随意操作。
2.2 按照工艺要求，逐步填充冲天炉材料，注意不要过冲，以免造成安全隐患。
2.3 填充材料时需佩戴热防护手套，以防烫伤。
3. 点火操作3.1 点火前，必须保证炉内没有可燃物。
检查炉内的电源、燃气管道、点火装置等是否完好。
3.2 操作人员需按照标准操作程序点火，严禁使用明火。
如使用点火火焰，应保持安全距离并采取防护措施。
3.3 在点火过程中，操作人员需密切观察火焰情况，确保燃烧正常。
如发现异常情况，应立即停止点火。
4. 熔炼操作4.1 操作人员在进行熔炼操作前，需穿戴耐高温的防护服装、手套、护目镜等防护用品。
4.2 在熔炼过程中，操作人员应注意炉内温度的变化，及时调整燃烧状态和冷却风的流量，确保熔炼过程平稳进行。
4.3 熔炼过程中，禁止离开现场，必要时应有配备消防器材的人员待命，以确保紧急情况的处理。
5. 铸造操作5.1 在进行铸造操作前，操作人员应核实熔融金属的温度和重量是否符合要求。
5.2 操作人员需根据铸造工艺要求，合理安排工作步骤和操作顺序，减少操作中的风险。
5.3 在浇铸过程中，操作人员需确保浇注口位置正确，以免溅出熔融金属造成伤害。
冲天炉铸造过程中安全操作规程模版（2篇）
冲天炉铸造过程中安全操作规程模版第一章总则第一条目的和依据为了保障冲天炉铸造过程中的安全，防止事故的发生，制定本规程。
第二条适用范围本规程适用于冲天炉铸造过程中的安全操作，包括冲天炉的启动、操作、维护和关闭等环节。
第三条安全原则冲天炉铸造过程中的安全原则包括：人为防线第一原则、全员参与原则、综合治理原则、预防为主原则。
第四条职责分工1. 企业负责制定和完善安全管理制度，并配备专职安全管理人员；2. 冲天炉操作人员负责炉体的操作和日常维护；3. 安全监督人员负责对冲天炉操作过程进行监督和检查；4. 所有参与冲天炉铸造过程的人员都有安全知识和技能培训的义务。
第二章安全设施第五条环境安全1. 冲天炉铸造区域应设置警告标识，提醒人员注意安全；2. 环境温度应符合操作要求，不得出现过高温度；3. 环境气体应定期排查，确保无有害气体泄露；4. 工地需畅通，设有应急通道；5. 应配备消防设备，确保及时扑灭火灾。
第六条防护设施1. 操作人员应配备符合标准的劳动防护用品；2. 铸造区域应设有防护栏杆；3. 操作人员应戴好安全帽、防护眼镜、防护手套等符合安全要求的防护用品；4. 铸造区域应定期检查和维护防护设施的有效性。
第三章操作规范第七条操作人员要求1. 操作人员必须经过安全培训，并取得相关的操作证书；2. 操作人员应熟悉冲天炉的工作原理和操作流程；3. 每次操作前，操作人员应仔细检查冲天炉的各项设备和部件是否正常；4. 严禁在无操作人员陪同的情况下进行冲天炉的操作。
第八条冲天炉操作1. 冲天炉启动前，应检查冲天炉的所有仪表和设备是否正常；2. 操作人员必须按照操作流程进行操作，不得随意改变或省略任何步骤；3. 冲天炉下料时，需保证操作平稳，避免料物溅出造成伤害；4. 操作人员应定期巡视冲天炉的工作状态，及时处理可能出现的问题；5. 冲天炉操作结束后，应及时关闭电源，做好设备和现场的清理工作。
第四章应急措施第九条火灾事故1. 若冲天炉发生火灾，操作人员应立即关闭电源，并使用灭火器或消防器材进行扑灭；2. 若火势无法控制，应启动火灾报警器，并迅速疏散人员，并立即报警；3. 消防人员接到报警后，要迅速赶到现场进行灭火。
冲天炉冶炼操作规程冶炼规程
冲天炉冶炼操作规程一、材料准备1、焦炭、石灰石、生铁、回炉铁，废钢以及修炉、修包用的材料（耐火砖、耐火泥、焦炭粉等）的成份，性能主其他质量指标，均应符合有关规定。
2、焦炭：焦炭入厂应妥善保管，并保持干燥，使用前应筛选，块度应符合1.1规定。
(表1.1）3、石灰石不得混有杂物，块度为20-60mm。
4、金属炉料：4.1所有金属炉料每块长度不得大于加料口处最小直径的1/3，每块金属炉料的最大重量不应超过表1.2规定。
4.2锈蚀严重的废钢，除锈后方能使用。
废钢块度差别较大时应搭配使用。
厚度小于3mm的应不超过该批料废钢重的20%，厚度小于1mm的应捆扎打包使用，严防合金钢混入。
(表1.2)4.3 新生铁、回炉铁应分类堆放，粘附的砂泥、熔渣应清理干净。
4.4投炉铁合金的块度应为20-80mm,碎小的应粘结成块备用，铁合金应放置于干燥处，如受潮应烘干。
4.5加料前仔细检查，遇有可疑物品应及时处理并报告有关人员，严格避免爆炸物品及其它有害杂物加入炉内。
5、孕育剂：5.1孕育剂的粒度应在2-10mm范围内。
5.2孕育剂应注意防潮。
如受潮、应在使用前烘干。
6、修炉、修包材料：6.1耐火砖，存放时时应注意防潮，搬运时应避免损坏。
6.2耐火粘土、焦炭分、石英砂等存放时应防止受潮，不得混入杂物，混合耐火材料的配制应根据工艺规定的配方进行。
6.3充填炉底用砂须筛除其中混杂的铁块、熔渣等杂物。
7、点火木柴：应干燥易燃，长度在500mm以下，粗细为60-150mm。
8、其它材料：8.1保温、聚渣、脱硫用之草灰、苏打等材料必须干燥或预热。
8.2堵口泥料及基它材料均应按要求及时准备。
二、熔化及控制1、准备1.1开风前必须准备好熔化过程所需的全部工具、仪表、试样砂型和完整的炉前记录表格。
1.2按规定准备好炉前处理用孕育剂、合金、保温聚渣和脱硫等材料，以及堵口泥塞。
2、送风：2.1按规定检查和启动风机，运转正常后关闭风眼。
2.2在熔炼过程中风眼应保持明亮、畅通，如有结渣应及时排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲天炉冶炼操作规程
一、材料准备
1、焦炭、石灰石、生铁、回炉铁，废钢以及修炉、修包用的材料（耐火砖、耐火泥、焦炭粉等）的成份，性能主其他质量指标，均应符合有关规定。
2、焦炭：焦炭入厂应妥善保管，并保持干燥，使用前应筛选，块度应符合1.1规定。
(表1.1）
3、石灰石不得混有杂物，块度为20-60mm。
4、金属炉料：
4.1所有金属炉料每块长度不得大于加料口处最小直径的1/3，每块金属炉料的最大重量不应超过表1.2规定。
4.2锈蚀严重的废钢，除锈后方能使用。
废钢块度差别较大时应搭配使用。
厚度小于3mm的应不超过该批料废钢重的20%，厚度小于1mm的应捆扎打包使用，严防合金钢混入。
(表1.2)
4.3 新生铁、回炉铁应分类堆放，粘附的砂泥、熔渣应清理干净。
4.4投炉铁合金的块度应为20-80mm,碎小的应粘结成块备用，铁合金应放置于干燥处，如受潮应烘干。
4.5加料前仔细检查，遇有可疑物品应及时处理并报告有关人员，严格避免爆炸物品及其它有害杂物加入炉内。
5、孕育剂：
5.1孕育剂的粒度应在2-10mm范围内。
5.2孕育剂应注意防潮。
如受潮、应在使用前烘干。
6、修炉、修包材料：
6.1耐火砖，存放时时应注意防潮，搬运时应避免损坏。
6.2耐火粘土、焦炭分、石英砂等存放时应防止受潮，不得混入杂物，混合耐火材料的配制应根据工艺规定的配方进行。
6.3充填炉底用砂须筛除其中混杂的铁块、熔渣等杂物。
7、点火木柴：应干燥易燃，长度在500mm以下，粗细为60-150mm。
8、其它材料：
8.1保温、聚渣、脱硫用之草灰、苏打等材料必须干燥或预热。
8.2堵口泥料及基它材料均应按要求及时准备。
二、熔化及控制
1、准备
1.1开风前必须准备好熔化过程所需的全部工具、仪表、试样砂型和完整的炉前记录表格。
1.2按规定准备好炉前处理用孕育剂、合金、保温聚渣和脱硫等材料，以及堵口泥塞。
2、送风：
2.1按规定检查和启动风机，运转正常后关闭风眼。
2.2在熔炼过程中风眼应保持明亮、畅通，如有结渣应及时排除。
3、炉前控制：
3.1严格控制风眼、风压，保证熔炼正常进行、熔化过程中不得随意停风。
3.2炉前应有严格的炉前检查，经常测量铁水的成分、白口和温度，并详细记录，严格控制。
3.3风量、风压、层焦和炉料等的调整变动，应由专人负责。
如遇熔炼中途停风或其它影响熔炼正常进行的情况，应做好详细记录。
3.4熔炼过程因故停风，应立即打开风眼二个以上，待重新送风后关闭。
3.5应按时出渣，不得使前炉渣积存过多。
三、设备安全操作规程
1、安全总则
1.1操作者应按规定穿戴好劳动保护用品，遵守设备安全操作规程。
1.2、每次开炉前应全面检查有关设备、浇包、工具等是否安全可靠，加料车、鼓风机等设备应按规定定期注油保养。
1.3不准使用未经预热的铁棒、样勺等搅拌铁水。
1.4出铁及打炉操作时，非操作人员不得靠近。
1.5熔化中发生事故应立即报告有关人员及时处理。
2、修炉的安全规定
2.1所用的软梯、铁架及搭板应安设稳妥。
2.2进炉修炉时，必须将加料口用安全盖盖好，炉外应设人监护。
炉内余温较高时，修炉人员应间断出炉休息，防止中暑。
2.3清楚炉内渣瘤时，应从上往下打，要防止破坏炉衬或造成炉衬开裂。
2.4支撑炉底板时，支柱的基础必须牢固。
支撑好炉底板后，应用干砂将炉腿和支柱掩盖。
2.5修炉完毕，应将现场清理干净，不得将工具，材料等物遗留在炉内。
3、加料安全规定
3.1、加料前，检查所用加料斗和加料车应动作灵活，轨道无障碍。
3.2、点火后，人员不准接近加料口
3.3、加料平台上存放的物料，要整齐平稳，总重量不准超过平台的负荷。
3.4、禁止手工从料口直接投料，从加料口排除棚料等故障时，人体不得探入炉内，炉旁设人监控，开炉后，炉底附近不得停留闲散人员。
4、炉前操作安全规定
4.1开炉前，必须清楚冲天炉周围所有障碍物，5米之内不得有易燃物品。
工作地面、炉底及炉底部不得潮湿，不得有积水。
4.2炉底板封闭稳妥牢固，前后炉门和炉盖堵塞严实，锁闭牢靠。
4.3启动风机前，应打开全部风眼盖，启动1分钟之后方可关闭。
4.4风机停止后，必须关闭凤管闸门，并将风眼盖全部打开，防止煤气倒灌，发生爆炸事故。
4.5经常检查前炉铁水容量，及时放渣出铁，保证正常熔化。
4.6熔炼中发生棚料，应立即停止鼓风，打开全部风眼盖。
待棚料故障排除后，方可恢复熔炼。
4.7风眼要保持畅通。
捅风眼、出铁孔、出渣孔时，人体要避开火焰喷出方向。
要注意铁棍抽出方向不得有人。
观察和清理风眼、捅出铁孔、渣孔时，要带安全帽和眼镜。
4.8出铁孔、出渣孔或风眼凝结堵塞时需用锤打时，应用手钳夹持钢棍或钎子，禁止用手直接扶持。
4.9熔炼中如炉壳烧红面积不大（直径小于100mm）时，可使用潮粘土、湿布或压缩空气吹风等方法，从炉外使烧红的炉壳冷却，禁止喷水。
4.10熔炼中要严密监视，如发生漏铁水，要立即停风，采取措施处理。
4.11出铁前，所用工具和浇包必须烘烤干燥，浇包必须放平稳，包卡应锁闭牢固。
4.12铁水出炉后，禁止用水浇灭坑内灼热的炉料或铁水等。
应设人监护现场，待冷却后方可离开。
4.13工作完毕，打开炉底门熄灭炉内未燃烧的底焦和未融化炉料，待冷却后分类存放。
