机柜安装步骤及注意事项
机柜安装方案
机柜安装方案机柜安装方案引言机柜作为数据中心或服务器房中的重要设备之一，承载着各类服务器、存储设备、网络设备等重要设备。
机柜的合理安装不仅关乎设备的正常运作，还直接影响到数据中心的安全和管理。
本文将介绍机柜安装的步骤和注意事项，旨在为读者提供一份全面的机柜安装方案。
机柜安装步骤步骤一：选择合适的机柜位置在开始安装机柜之前，首先需要选择一个合适的机柜位置。
一个好的机柜位置应该具备以下几个条件：- 电源供应充足，环境稳定：机柜应该位于电源供应充足、电压稳定的地方，并且环境温度和湿度应该处于可接受范围内。
- 方便设备布线：机柜周围应该具备设备布线的便利性，如网络线路、电源线路均应能够方便地接入机柜。
- 占地面积合适：机柜的占地面积要根据实际需求来确定，不能过小导致设备安装不下，也不能过大浪费空间。
步骤二：安装机柜底部设备在机柜的底部，通常会安装UPS电源、空调设备等重要设备。
安装这些设备时，需要注意以下事项：- 确保设备放置平稳：机柜底部设备的稳定性非常重要，需要使用专业的设备底座或悬挂架等，确保设备放置平稳，不会因为外力导致移动或倾斜。
- 设备布线整齐：机柜底部设备的电源线、网络线等布线需要整齐，避免交织、搭接等情况。
步骤三：安装机柜内设备机柜内部通常需要安装服务器、存储设备、交换机等设备。
在安装这些设备时，需要遵循以下步骤：- 合理规划设备布局：根据设备之间的互联关系和重要性，合理规划设备的布局，确保设备之间的距离合适，便于维护和管理。
- 保持良好的通风：机柜内的设备通常会产生大量热量，需要确保良好的通风和散热，可以使用风扇、散热器等辅助设备。
步骤四：管理机柜布线机柜的布线是整个机柜安装过程中非常重要的一步。
在进行机柜布线时，需要注意以下事项：- 标记线缆：使用合适的标识方法，对每条线缆进行标记，方便后续管理时迅速找到需要的线缆。
- 整理线缆：线缆应该整理得井然有序，避免交织、盘绕等情况，这有助于维护和管理。

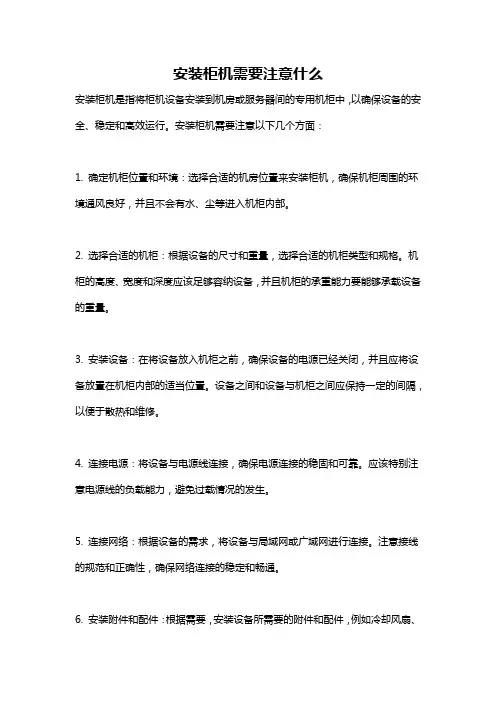

安装柜机需要注意什么
安装柜机需要注意什么安装柜机是指将柜机设备安装到机房或服务器间的专用机柜中，以确保设备的安全、稳定和高效运行。
安装柜机需要注意以下几个方面：1. 确定机柜位置和环境：选择合适的机房位置来安装柜机，确保机柜周围的环境通风良好，并且不会有水、尘等进入机柜内部。
2. 选择合适的机柜：根据设备的尺寸和重量，选择合适的机柜类型和规格。
机柜的高度、宽度和深度应该足够容纳设备，并且机柜的承重能力要能够承载设备的重量。
3. 安装设备：在将设备放入机柜之前，确保设备的电源已经关闭，并且应将设备放置在机柜内部的适当位置。
设备之间和设备与机柜之间应保持一定的间隔，以便于散热和维修。
4. 连接电源：将设备与电源线连接，确保电源连接的稳固和可靠。
应该特别注意电源线的负载能力，避免过载情况的发生。
5. 连接网络：根据设备的需求，将设备与局域网或广域网进行连接。
注意接线的规范和正确性，确保网络连接的稳定和畅通。
6. 安装附件和配件：根据需要，安装设备所需要的附件和配件，例如冷却风扇、特殊的插槽等。
在安装过程中，要确保这些附件和配件的安装位置准确，并且与设备的连接稳固。
7. 整理布线：将设备的数据线、电源线等进行整理和固定，以避免杂乱和交织在一起。
合理的布线可以减少故障的发生，并且便于维护和更换设备。
8. 进行测试和验收：在安装完成后，对设备进行测试和验收，确保设备能够正常运行。
测试的范围包括设备的电源、网络连接、设备间的数据传输等。
9. 做好记录和标记：在安装柜机过程中，应该做好记录和标记。
记录安装的时间、设备的型号和位置等信息，并且为设备和线缆做好清晰的标记，以方便以后的维护和管理工作。
10. 合理规划空间：在安装柜机之前，需要对机房或服务器间的空间进行合理规划。
考虑到设备的数量、大小和部署位置，合理规划空间可以提高机房的利用率，减少混乱和拥堵的发生。
总结起来，安装柜机需要注意机柜位置与环境、选择合适的机柜类型和规格、安装设备与附件、连接电源和网络、整理布线、进行测试和验收、做好记录和标记、以及合理规划空间。
弱电机柜的施工方案范本
弱电机柜的施工方案范本1. 引言本文档旨在提供一个弱电机柜的施工方案范本，以帮助工程师和技术人员在设计和搭建弱电机柜时提供参考和指导。
弱电机柜作为一个重要的电力设备，对于建筑物的正常运行和通信设备的稳定运行起着关键作用。
2. 施工概述本节将介绍弱电机柜施工的概述和步骤。
2.1 施工目标施工的目标是按照设计要求搭建一个可靠、安全、易维护的弱电机柜，保证电力设备的正常运行和通信设备的稳定运行。
2.2 施工步骤施工步骤的概述如下：1.准备工作：确保施工区域的清洁和整洁，并设置施工区域的安全警示标识。
2.安装机柜：根据设计要求安装弱电机柜，确保机柜的水平度和垂直度符合要求。
3.布线：根据设计图纸进行布线，将电力线路、通信线路和信号线路连接到相应的接线端子上。
4.安装设备：根据设计要求安装各种设备，如交换机、路由器、服务器等。
5.调试设备：对安装的设备进行调试，确保设备的正常运行。
6.整理清理：整理机柜内的线缆和设备布局，保持机柜内的整洁。
3. 施工细节本节将详细介绍弱电机柜的施工细节。
3.1 机柜的安装1.根据设计和现场要求，选择合适的机柜类型和尺寸。
2.确保机柜的底部和背面有足够的空间供电缆布线和设备安装。
3.在施工区域的地板上标出机柜的位置，并使用螺丝固定机柜。
4.通过水平仪和垂直仪测量机柜的水平度和垂直度，并进行调整。
3.2 布线1.根据设计图纸确定电力线路、通信线路和信号线路的走向。
2.使用合适的电线槽或管道将线缆沿着墙面或地板布置。
3.将线缆连接到相应的接线端子上，确保连接牢固可靠。
4.对于通信线路和信号线路，正确地接地和屏蔽线缆以减少干扰。
3.3 设备安装1.根据设计要求安装交换机、路由器、服务器等设备。
2.确保设备安装在适当的位置，以便于维护和散热。
3.连接设备之间的线缆，并确保连接正确。
3.4 设备调试1.启动设备并进行初始设置，如IP地址配置、用户名密码等。
2.使用测试仪器和工具对设备进行测试和调试，确保设备能正常运行。
机柜安装步骤及注意事项
机柜安装步骤及注意事项机柜是安装和保护服务器、网络设备和其他电子设备的重要设备。
正确安装机柜可以确保设备的稳定性和安全性，并方便管理和维护。
下面是安装机柜的步骤及注意事项：步骤一：选择合适的机柜在选择机柜时，需要考虑以下因素：1.大小：根据设备的数量和尺寸选择机柜的大小。
通常机柜的高度为42U或48U。
2.材料：机柜一般由金属制成，具有良好的抗震和防护性能。
也可以选择防静电涂层或其他特殊材料的机柜，以适应特殊环境。
3.通风：机柜应具有良好的通风性能，以确保设备不过热。
4.安全：机柜应具有物理锁定和防盗措施，以保护设备的安全。
步骤二：准备工作在开始安装机柜之前，需要进行以下准备工作：1.确认安装位置：选择一个干燥、通风、无尘和无堆积物的位置安装机柜。
2.测量：测量安装区域的尺寸，确保机柜适合该区域。
3.安装设备：准备好要安装在机柜中的设备，包括服务器、交换机、路由器等。
步骤三：安装机柜以下是安装机柜的步骤：1.拆开机柜：打开机柜的包装箱，仔细检查机柜是否有损坏，并拆卸机柜的其他附件和配件。
2.安装脚轮：将脚轮安装在机柜的底部，确保它们牢固地固定在机柜上。
3.安装支撑架：将机柜的支撑架安装在机柜的底部。
根据设计好的位置，使用固定螺丝将支撑架固定在地面上。
4.安装机柜：将机柜移动到安装位置，并将机柜的底部与支撑架对齐。
使用螺丝将机柜固定在支撑架上。
5.安装托架：根据设备的尺寸和重量，将托架安装在机柜的内部。
确保托架牢固地固定在机柜的前后柱上，并能够安装设备。
步骤四：安装设备以下是安装设备的步骤：1.设计布局：根据设备的尺寸和重量，设计设备的布局。
首先安装较重的设备，然后安装较轻的设备。
2.安装设备：将设备放置在机柜的托架上，并使用螺丝将其固定在托架上。
确保设备安装牢固且稳定。
步骤五：连接设备以下是连接设备的步骤：1.电源连接：将设备的电源线连接到电源插座上。
确保电源线没有断裂或损坏。
2.数据连接：根据设备的连接需求，将设备的数据线连接到交换机、路由器或其他网络设备的正确端口上。
机柜使用说明书
机柜使用说明书机柜使用说明书1.机柜概述1.1 机柜简介1.2 主要功能与用途1.3 技术参数2.机柜安装2.1 安装前准备工作2.2 机柜安装步骤2.3 机柜连接电源与网络3.机柜布线3.1 网络布线3.2 电源布线3.3 数据线管理4.机柜内设备安装与维护4.1 机柜内设备安装步骤4.2 维护保养注意事项4.3 检修与更换设备5.机柜监控与管理5.1 温湿度监控5.2 门禁管理5.3 可视化监控软件使用6.机柜散热与防护6.1 散热方法与设备6.2 防尘措施6.3 防火防灾措施7.联网与远程管理7.1 连接网络7.2 远程管理工具介绍7.3 远程管理操作步骤8.故障排除与维修8.1 常见故障及处理方法 8.2 维修流程与注意事项9.机柜安全9.1 保密措施9.2 物理安全措施9.3 数据安全措施附件：机柜安装示意图，机柜布线示意图，机柜内设备安装示意图。
法律名词及注释：1.机柜：也称为机架，用于存放计算机和网络设备的金属结构体，提供支架和空间供设备安装和管理。
2.机柜布线：指将网线、电源线等连接到机柜内设备以实现网络和电源连接。
3.散热方法与设备：指通过风扇、散热片等设备将机柜内部的热量散出，保持设备的正常工作温度。
4.远程管理工具：指用于通过网络远程监控和管理机柜内设备的软件工具。
5.保密措施：指对机柜内设备和数据进行严格的保密控制，防止信息泄露。
6.物理安全措施：指防止机柜被未授权人员访问或损坏的措施，如门禁、监控等。
7.数据安全措施：指通过备份、加密等技术手段保护机柜内设备中存储的数据免受损失或未授权访问。
本文档涉及附件：1.机柜安装示意图2.机柜布线示意图3.机柜内设备安装示意图。
机柜安装规范
• 2.横杆的取材制作
• (1)横撑采用30mm*30mm方管国标型
• (2)方管壁厚至少为1mm，市场价60元左右 一根，每根的长度是六米
• 3.竖撑的取材制作 • (1)竖撑一般采用50mm*50mm方管国
标型。 • (2)方管壁厚至少为1mm市场价在90
元左右一根，一根六米。 • （3）图为3行拼接屏的其中一根竖撑，
客户
务必和客户 确定
左右
有无特殊要求
位置
离后墙
落地还是地板上
• 2.装底座。
• 安装底座一定要把螺丝收紧，要保证底座上沿在同一个水平面上， 安装大型机柜时要使用激光水平仪校正。底座如果装的不好，会 造成后面的安装无法进行或者很困难。
• 3.安装上层大屏机柜框体，各体连接紧密，安装完后要及时确定 尺寸，避免因机柜安装尺寸问题导致的返工
• 5.尺寸的确认
• 尺寸上一定要m， 横撑间有两种尺寸，第一根横撑到第二根横撑的 距离为450mm，第二根到第三根为130.3mm第三 根到第四根为450mm，以此类推
• (1)以46寸超窄边3×3为例说明尺寸明细
• 6.焊接 • 焊接注意事项： • （1）要求现场焊工要满焊，不能只是简单的点焊。 • （2）横杆和横杆的间距误差不得超过2mm，焊工焊的时
• 4安装顶层的LED框体 • 5.利用水平仪对机柜进行全方位校对。 • 6.装门，门尽量在装上框体前安装上。
• 3.安装上层大屏机柜框体，各体连接紧 密，安装完后要及时确定尺寸，避免因 机柜安装尺寸问题导致的返工
• 4安装顶层的LED框体 • 5.利用水平仪对机柜进行全方位校对。 • 6.装门，门尽量在装上框体前安装上。
候，现场人员必须在现场对架子的尺寸进行测量和监督。
机柜安装规范文件
四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。
3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。
几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。
12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。
必要时须在机柜下放置支撑物，以保证机柜的安全稳固。
13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。
设备舱门和配线舱门必须能完全开启。
14、机柜要做好防雷接地保护。
15、柜体安装完毕应做好标识，标识应统一、清晰、美观。
机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。
做好防鼠、防虫、防水和防潮处理。
机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。
机房机柜安装检修方案
机房机柜安装检修方案1.引言机房机柜是一个重要的设备，用于存放和管理各种网络设备，服务器和其他关键设备。
对于机房的正常运行和设备的可靠性，机房机柜的安装和检修非常重要。
本方案旨在提供一个详细的步骤，以确保机房机柜的正确安装和定期检修。
2.机房机柜安装2.1 安装位置选择选择一个合适的位置来安装机房机柜非常重要。
应考虑以下因素： - 合适的空间大小以容纳机柜及其所有设备。
- 环境条件，例如温度，湿度和通风。
- 电源和网络连接的可用性。
2.2 机柜布线在安装机房机柜之前，需要确保以下布线步骤的合理性： - 电源线布线：确保机柜周围有足够的电源插座，避免使用延长线或多重插座。
- 网络线布线：确保机柜附近有网络接入点，并使用合适的网络线缆连接到机柜内设备。
2.3 安装准备在机房机柜的安装过程中，应做好以下准备工作： - 确保有适当的工具，例如螺丝刀，扳手和电钻。
- 确保有至少两名合格的技术人员参与安装过程。
2.4 安装步骤以下是机房机柜的安装步骤： 1. 将机柜置于所选位置，确保它与地面平齐。
2. 使用电钻和螺丝刀将机柜固定在地板上，确保其稳定性。
3. 安装机柜的固定支架，以确保设备的安全。
4. 将机柜的门安装在机柜上，并确保门能够顺利打开和关闭。
5. 安装机柜上的附件，例如风扇，温度计和监控设备。
6. 连接机柜内的设备到电源和网络。
3.机房机柜检修3.1 检查电源和网络连接定期检查机房机柜的电源和网络连接是非常重要的。
以下是检查步骤： - 检查机柜附近的电源插座是否正常工作。
- 使用合适的测试工具检查网络连接的稳定性。
- 检查机柜内的电源线和网络线缆是否有任何损坏或松动。
3.2 温度和湿度监测温度和湿度是机房机柜正常运行的重要因素。
以下是监测步骤： - 定期检查机柜内的温度和湿度。
- 使用合适的温度和湿度监测设备，并确保其正常工作。
- 如果温度或湿度超出安全范围，采取适当的措施，例如增加通风或调整空调设置。
机柜安装规范.
左右
务必和客户 确定 客户
有无特殊要求 位置 离后墙
落地还是地板上
• 2.装底座。
• 安装底座一定要把螺丝收紧，要保证底座上沿在同一个水平面上， 安装大型机柜时要使用激光水平仪校正。底座如果装的不好，会 造成后面的安装无法进行或者很困难。 • 3.安装上层大屏机柜框体，各体连接紧密，安装完后要及时确定 尺寸，避免因机柜安装尺寸问题导致的返工 • 4安装顶层的LED框体 • 5.利用水平仪对机柜进行全方位校对。 • 6.装门，门尽量在装上框体前安装上。
• 5.尺寸的确认
• 尺寸上一定要注意竖撑之间及横撑之间的距离， 以46寸超窄边屏为例，竖撑之间的距离是900mm， 横撑间有两种尺寸，第一根横撑到第二根横撑的 距离为450mm，第二根到第三根为130.3mm第三 根到第四根为450mm，以此类推 • (1)以46寸超窄边3×3为例说明尺寸明细
• • • •
6.焊接 焊接注意事项： （1）要求现场焊工要满焊，不能只是简单的点焊。 （2）横杆和横杆的间距误差不得超过2mm，焊工焊的时 候，现场人员必须在现场对架子的尺寸进行测量和监督。 • 7.刷漆 • 必须刷一层防锈漆。
• （二）壁挂的安装 • 1.安装时应再次向客户确认屏体高度（问清 楚客户高度是否是以地面为基准）的要求， 确认无误后开始安装机架。 • 2.调好水平，必须将横杆都敲下来，以防止 后期装屏时，屏与屏之间有缝隙，造成返 工。 • 3.打膨胀钉固定，一定要保证挂架的牢固， 要保证每个膨胀钉的牢固度，如果墙体不 符合，必须和客户沟通解决。 • 4.架体焊接现场实例图
• 3.安装上层大屏机柜框体，各体连接紧 密，安装完后要及时确定尺寸，避免因 机柜安装尺寸问题导致的返工 • 4安装顶层的LED框体 • 5.利用水平仪对机柜进行全方位校对。 • 6.装门，门尽量在装上框体前安装上。
机柜安装标准细则工艺弱电施工方案
机柜安装步骤及注意事项机柜在安装时应注意以下几点：1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。
一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比如，提门或手推车。
好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。
2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。
再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。
3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。
所有的门和侧板都应很容易打开，以便于维护。
安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜表面要完整，无损伤，螺丝要坚固，每平方米表面凹凸度应小于1mm。
4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。
有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。
最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。
机柜安装时步骤：机房设备是必不可少的，而机柜又是其中的主要设备之一。
常用的19英寸（标准600mm）至于高度分别为：42U 。
37U。
32U 。
27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下：1、机柜安装房设备是必不可少的，而机柜又是其中的主要设备之一。
常用的19英寸（标准600mm）至于高度分别为：42U 。
37U。
32U 。
27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下：R7035机柜安装，如图C-1所示。
R7035机柜的外型尺寸为：高×宽×深＝2055mm×600mm×800mm。
机房机柜施工方案
机房机柜施工方案引言机房机柜施工是建设和维护一个规范、高效的机房环境的重要组成部分。
良好的机柜施工方案能够确保设备安全、方便维护，提升机房的可用性和可靠性。
本文将介绍机房机柜施工的关键步骤和注意事项，以提供一套完整的施工方案。
施工步骤步骤一：确定机柜布局首先需要根据实际需求和机房的空间情况，合理布局机柜的位置和数量。
考虑到散热、维护和扩展等因素，一般建议机柜之间保留足够的间隔。
机柜布局应满足良好的通风条件，避免设备过热。
步骤二：选购适当的机柜根据实际需求选购适当的机柜，包括高度、宽度、深度和承重等参数。
机柜应具备适宜的结构和优良的防护性能，能够有效保护设备免受灰尘、电磁干扰等环境因素的影响。
步骤三：安装风机和散热装置为了保持机柜内设备的正常工作温度，安装风机和散热装置至关重要。
通常，可安装风扇在机柜顶部或后部，以增强空气流通和散热效果。
此外，还需安装散热装置如散热片、散热风道等。
步骤四：布置电源线和数据线将电源线和数据线从机柜顶部或底部经过孔洞引入机柜内部，然后根据设备布局合理地进行线缆管理。
线缆应作标签处理，以方便后期维护和故障排查。
步骤五：安装设备根据实际需求，安装服务器、交换机、路由器等设备到机柜中。
设备的安装应符合标准规范，确保设备固定可靠，不易晃动。
步骤六：连接网络设备在设备安装完毕后，进行网络设备的连接。
确保网络设备之间的连接正确可靠，并进行必要的测试和调试，以确保网络通畅和正常工作。
步骤七：标识设备和端口标识设备和端口是机房管理和维护的重要步骤。
通过为设备和端口标识名称、位置、IP地址等信息，可以提高维护效率和减少故障排查的时间。
注意事项1.安全第一：施工过程中需确保人员安全，避免意外事故发生。
在安装设备时，需注意设备的重量和尺寸，确保固定牢固，避免设备滑动或倾倒。
2.散热管理：机柜内设备的散热至关重要，应确保良好的通风条件。
机柜顶部和后部可安装风扇，以增强空气流通和散热效果，还可根据需要安装散热片、散热风道等。
三仓机柜安装步骤
三仓机柜安装步骤一、基站类型（三仓柜）图一二、开关电源安装位置及接线注：开关电源的作用1、是为了将市电（交流电）通过整流模块转换为直流电再转换为交流电。
去掉市电中的杂质，以保证电压的稳定性。
2、位电池充电，确保在交流停电的状态下切成电池，为设备供电，以保证设备的正常工作。
图二1、步骤1、通过电源接轨自带自攻螺丝将开关电源固定在机柜架上，留出5--10CM 空隙，方便交流线连接。
2、步骤2、开关电源交流电源输入从左至右连接顺序：a（黄）、b（绿）、c（红）和接地蓝色线。
3、步骤三，前排接开关电源保护地和开关电源工作地（前排为负，后排为正）。
3、步骤4、如下图将整流模块拆除包装后插入卡槽并固定，红灯表示故障或告警，绿灯正常运行。
图三整流模块三、电池安装图四1、三仓柜电池均为1组电池（24节，每节2V，共计48V）。
分两层安装，每层12节电池，四排三列，第一节电池留出正极，然后依次负连接第二块电池正，依次串联24块电池，最后留出负极，将正负连接到开关电源。
如图三所示，前排接开关电源负极，后排接开关电源正极（注：电池组连接线必须接在开关电源右起4/5空开后排上）。
注：电池组正负极线一定要固定到接线排，不能有虚接。
2、接线前铜鼻子做法如下图所示用刀片将线皮剥掉5CM长左右（视铜鼻子线空长度为准），将铜线套入相应型号的铜鼻子，用液压钳将铜鼻子压紧，不能有虚压导致虚接，然后用相应颜色绝缘胶带裹紧。
（1）（2）（3）（4）3、电池导电口必须均匀涂抹导电膏，电池连接片处螺丝必须牢固（在连接电池的过程中一定要带绝缘手套，所用工具必须有绝缘保护，避免意外伤害）。
4、、电池监控线，一组电池，将1、2电池监控两个正极片并联到1号电池的正极，一个负极片连接到24号电池的负极，两一个负极片连接到12/13号电池中间连接线上，通过485转换线连接到总监控线。
四、动环监控安装及工艺1、动环监控设备固定在机柜内壁，COM口的方向距离线槽10--15CM宽度。
网络工程布线机柜安装方案
网络工程布线机柜安装方案一、前言随着信息化和网络化的发展，企业信息系统越来越依赖于网络设备，网络工程作为信息化建设的重要组成部分，也日益受到重视。
网络工程布线是网络建设的一项重要工作，它关系到企业网络的稳定性和性能。
机柜作为网络设备的集中存放和管理设备，对于网络工程布线的安装至关重要。
本文将以网络工程布线机柜安装方案为主题，详细介绍网络工程布线机柜的安装流程、安装注意事项和安装后的调试测试。
二、机柜安装前的准备工作1. 仔细检查机柜和相关配件的完整性和规格，确保机柜可以满足网络设备的布放和存放要求。
2. 根据实际情况，确定机柜的安装位置和方向，然后准备好机柜所需的安装工具和材料，例如螺丝刀、扳手、螺丝、螺母等。
3. 对机柜安装位置进行平整和清理，确保机柜安装位置的地面平整，无污垢和障碍物。
4. 确保机柜安装位置附近有足够的通风和散热条件，以保证机柜内设备的正常工作。
5. 根据机柜安装位置的电源情况，计划好电源线路的走向和布线方式，确保机柜可以接入稳定的电源。
6. 编制机柜安装方案和步骤，明确安装人员的任务分工和责任。
三、机柜安装流程1. 地面固定首先，根据机柜的规格和安装位置的尺寸，确认好机柜的位置和方向。
使用橡胶锤和量具，对机柜安装位置的地面进行检查和修整，确保地面平整、无障碍物和螺栓孔对齐。
然后将机柜的底部螺栓孔与地面对齐，使用膨胀螺丝将机柜固定在地面上。
2. 侧壁安装接下来，将机柜的侧壁按照规定的方向放置在地面上，并组装好侧壁内部的连接螺钉和槽道。
然后将侧壁按照规定的位置和方向固定在机柜上，使用扳手和螺丝刀将侧壁和机柜的底座连接紧固。
3. 电源线路布设根据机柜安装位置的电源情况，按照预先制定好的电源线路规划和布线方案，对机柜内的电源线路进行布设。
首先，根据电源线路的走向和长度，确定好电源箱和机柜之间的连接方式和位置。
然后使用电源线路和接头，对机柜内部的电源线路进行接线和连接，确保电源稳定、安全和可靠。
网络工程布线机柜安装方案
网络工程布线机柜安装方案一、引言网络是现代信息社会的重要基础设施，而网络的稳定性和可靠性则离不开良好的布线和机柜安装。
随着网络工程的发展和需求不断增加，网络布线机柜的安装也成为了网络工程不可或缺的一部分。
本文将从机柜的选型、安装位置、布线路径、安装步骤等方面进行详细介绍，以期为网络工程人员提供一份详细可行的机柜安装方案。
二、机柜选型在进行机柜的安装时，首先要选择一款合适的机柜。
机柜的选型应该考虑以下几个方面：1. 机柜的尺寸：网络机柜的尺寸通常有标准的19英寸和23英寸两种规格，根据具体网络设备的尺寸选择合适的机柜尺寸。
2. 机柜的质量：选择质量可靠的机柜，必须具备良好的防尘、防潮、防静电等性能。
3. 机柜的型号：根据实际需求和场所特点选择合适的机柜型号，如墙挂式机柜、地柜式机柜、列式机柜等。
需视具体情况而定，机柜的选型直接影响网络设备的正常运行和管理，因此选择合适的机柜至关重要。
三、安装位置机柜的安装位置一般应该选择在通风良好、温度适宜、湿度均衡的场所，并且应该远离湿气、灰尘和有害物质。
此外，机柜的安装位置应该考虑至少双路电源插座，以便于网络设备的接入和供电。
另外，机柜的安装位置也要考虑到网络布线的路径，方便进行网络布线。
四、布线路径规划在进行机柜的安装之前，需要提前规划好网络布线的路径。
网络布线的路径应该根据实际情况和网络设备的位置来确定，同时要考虑到网络布线的需求和未来的扩展。
1. 室外布线路径规划：如果机柜需要连接室外的网络设备，需要考虑好室外布线的走向和走线方式，因为室外的环境条件对网络布线的质量有很大的影响。
2. 室内布线路径规划：室内布线的路径规划要考虑到电源线、数据线、光纤线等不同类型的线路，要合理规划布线的走向和走线方式，以确保布线的整洁、有序和易于维护。
网络布线的路径规划需要事先考虑好，以确保网络布线的质量和布线的可维护性。
五、机柜安装机柜安装是网络工程的重要环节，需要按照以下步骤进行：1. 定位：根据实际场地和网络设备的需求，确定机柜的安装位置和安装方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机柜安装步骤及注意事项
在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。
下面就机柜的安装举例如下：N610-18机柜安装，如图C-1所示。
N610-18机柜的外型尺寸为：高×宽×深＝1800mm×600mm×1000mm。
图C-1 N610-18机柜外形图
C.2 机柜安装规划
在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于0.8米，机房的净高不能小于2.5米。
图C-2为机柜的空间规划图。
(1) 内墙或参考体(2) 机柜背面(3) 机柜轮廓
图C-2 单柜空间规划图（图中单位为mm）
C.3 安装前的准备工作
●安装前，场地划线要准确无误，否则会导致返工。
●按照拆箱指导拆开机柜及机柜附件包装木箱。
C.4 安装机柜
C.4.1 安装流程
如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。
安装N610-18机柜的流程如图C-3所示。
图C-3 在水泥地面上安装机柜的流程
C.4.2 机柜就位
将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。
说明：
机柜前后面识别方法：有走线盒的一方为机柜的后面。
C.4.3 机柜水平调整
在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。
用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。
图C-4所示为机柜地脚锁紧示意图。
(1) 机柜下围框(2) 机柜锁紧螺母 (3) 机柜地脚(4) 压板锁紧螺母图C-4 机柜地脚锁紧示意图
C.4.4 安装机柜配件
1. 机柜配件安装流程
机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5所示。
图C-5 机柜配件安装流程
2. 安装前确认
机柜已经固定；
●设备已经在机柜上安装完毕；
●电缆已经安装完毕。
3. 安装机柜门
机柜前后门相同，都是由左门和右门组成的双开门结构。
如图C-6所示。
(1) 机柜(2) 机柜前门(3) 机柜后门
图C-6 机柜前后门示意图
机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。
另一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。
机柜前后门的安装示意图如图C-7所示，安装步骤如下：
(1)将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。
(2)用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。
(3)松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。
(4)按照上面步骤，完成其它机柜门的安装。
(1) 安装门的顶部轴销放大示意图(2) 顶部轴销
(3) 机柜上门楣(4) 安装门的底部轴销放大示意图
(5) 底部轴销
图C-7 前后门安装示意图
说明：
●活动轴销在出厂前已安装在门板上，在现场安装的时候不用再装。
●机柜同侧左右两扇门完成安装后，它们与门楣的之间的缝隙可能不均匀，这时需要调
整两者之间的间隙。
调解方法：在图C-7中机柜的下围框轴销孔和机柜门下端轴销之间增加垫片（机柜门包装中自带）。
4. 安装机柜铭牌
(1)取出机柜铭牌，如图C-8所示。
图C-8 机柜铭牌示意图
(2)撕去铭牌背面的贴纸，将铭牌粘贴在机柜>前门左侧门上部的长方形凹块位置，如图C-9所示。
(1) 铭牌粘贴位置(2)前门左侧门放大示意图
图C-9 铭牌粘贴位置示意图
5. 安装机柜门接地线
机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。
门接地线连接门接地点和机柜下围框上的接地螺钉，如图C-10所示。
(1) 机柜侧门 (2)
机柜侧门接地线
(3) 侧门接地点 (4) 门接地线
(5) 机柜下围框 (6) 机柜下围框接地点
(7) 下围框接地线 (8) 机柜接地条 图C-10 机柜门接地线安装前示意图
(1) 安装门接地线前，先确认机柜前后门已经完成安装。
(2) 旋开机柜某一扇门下部接地螺柱上的螺母。
(3) 将相邻的门接地线（一端与机柜下围框连接，一端悬空）的自由端套在该门的接地螺柱上。
(4) 装上螺母，然后拧紧，如图C-11所示，完成一条门接地线的安装。
(5) 按照上面步骤的顺序，完成另外3扇门接地线的安装。
(1) 机柜前/后门(2) 侧门接地
线
(3) 侧门接地
点
(4) 前/后门
接地点
(5) 门接地线
(6) 机柜下围框(7)下围框接
地点
(8)下围框接
地线
(9) 机柜接地
条
(10) 机柜侧
门
图C-11 机柜门接地线安装后示意图
& 说明：
对于自购机柜，机柜到机房接地的接地线要求采用标称截面积不小于６mm2的黄绿双色多股软线，长度不能超过30m。
C.4.5 机柜安装检查
机柜安装完成后，请按照表C-1中的项目进行检查，要求所列项目状况正常。
表C-1 机柜安装检查表。
