MAPGIS67教程(制图详细步骤讲解)

第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。

它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。

MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。

1.2安装1）系统要求：硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器；操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

2) 硬件的安装：MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。

3）软件的安装：MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装；对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。

从上述组件中选择实际运用中需要的选项，根据提示即可完成安装。

1.3 参数设置系统安装完毕后，第一步要做的工作就是参数设置了。

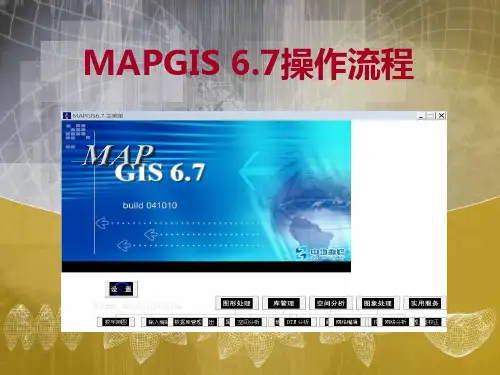

在Windows 的桌面上，双击MAPGIS 6.x 主菜单便进入系统，按界面上的“参数设置”。

参数设置的界面如下：1.4 上手必读的基础知识这部分的基础知识是初学者必读部分，是为了让初学者做到事半功倍，尽快地掌握MAPGIS 的图形操作。

当然，这部分所讲的概念大部分基于图形的输入和编辑系统而言，若有其他的情况将特殊说明和解释。

我们重点介绍文件、图层以及工程与它们之间的关系。

MAPGIS 的图形文件对于图形的输入和编辑系统而言，可以分为点、线、面三类。

一、什么样的图形文件是点文件呢？如下图：我们可以发现，点文件包括文字注记、符号等等。

也就是说在数据输入时，文字注记、符号等等存放到点文件中。

实际上，在机助制图中，文字注记称为注释，符号称为子图，这一些被称为点图元。

它是指由一个控制点决定其位置，并且有确定形状的图形单元。

二、什么样的图形文件是线文件呢？如下图：对于线文件，很明显是由境界线、河流、航空线、海岸线等等线状地物组成，这样的线状地物被称为线图元。

三、什么样的图形文件是区文件呢？如下图：区文件,是把各个行政区划进行普染色后得到的文件。

在理论上，区是由同一方向或首尾相连的弧段组成的封闭图形。

而弧段是一种特殊的线，由此看来区是基于线图元而产生的。

四、工程文件在工程应用中，一个工程项目需要对许多文件进行编辑、处理、分析。

为了便于查找和记忆，因此要建立一个工程文件，来描述这些文件的信息和管理这些文件的内容，并且在编辑这个工程时，不必装入每一个文件，只需装入工程文件即可。

第2章新建工程步骤1）单击【MAPGIS主菜单】下的【图形处理】---【输入编辑】子系统，弹出【MAPGIS编辑器】对话框。

2）选择【新建工程】后点击【确定】按钮。

3）弹出【设置工程的地图参数】对话框后继续单击【确定】按钮。

4）弹出【定制新建项目内容】对话框,选择【自定义可生成编辑项】---在相应的点、线、区型文件下输入将要新建文件名称并设置路径，然后单击【确定】按钮。

6）新建工程如下图所示：输入创建文件名并设置路径左侧为工程管理窗口，可以进行点、线、面文件的管理和分层，以及工程文件的保存与修改。

右侧为图形管理窗口，为主要的作图工作区域，在相应打开的工程文件和点线面的分层下进行作业。

第3章点编辑（一）输入点图元，输入方式，编辑指定点1.输入点图元1、首先，打开工程文件下的点图层，选择【N点编辑】下级菜单中的【输入点图元I】或选择菜单栏中的【输入点图元】快捷键。

输入点图元方法1 方法22、点击【输入点图元I】---弹出【输入点图形】编辑菜单---输入点图元具体有如下功能：缺省参数：主要是输入点文件的高度，宽度、间隔、颜色等，主要是根据自己的需求来设定。

（不同输入类型下的缺省参数互不相同）。

点图元有以下六种类型：注释、子图、圆、弧、图像、版面。

注释、子图、圆、弧、图像、版面3、【输入点图形】窗口中选择【输入类型】（以注释为例）---设置好【缺省参数】中各系数---点击【确定】---在工程文件下的【图形管理窗口】中所指定的位置，鼠标左击，出现【MAPCAD/MAPGIS注释编辑】对话框----输入文字、数字或字符等---点击OK---【图形管理窗口】显示屏中出现输入文字、数字或字符等。

输入子图、圆、弧、图像等的方法与输入注释方法一样，不在累赘说明。

2.输入方式1）光标定角参数缺省：就是用光标定义点图元的角度，而其它的参数是缺省的。

2）光标定角参数输入：就是用光标定义点图元的角度，而其它的参数是通过键盘即时输入的。

3）光标定义参数：可分解为两个拖动过程，第一个拖动过程定义图元的位置和角度，第二个拖动过程定义图元的高度；然后编辑器弹出图元参数板，其中的参数除图元号和颜色外，均已赋值，用户此时输入图元号和颜色号，可直接输入，也可利用选择板进行选择。

4）键盘定义参数：按鼠标左键定义图元位置，编辑器弹出图元参数板，用户此时输入图元参数。

5）使用缺省参数：按鼠标左键定义子图位置，编辑器将缺省参数赋于该点。

3.编辑指定点编辑指定的点图元是用户输入将要编辑的点号，编辑器将此点黄色加亮，然后用户可再进入其他点编辑功能，对该点进行编辑。

例如：在图形输出过程中，输出系统报告出错图元的图元号，利用此功能将出错图元定位，便可对出错图元进行修改。

（二）删除点，移动点，移动点座标调整，复制点1.删除点删除一个点:用鼠标左键来捕获一点图元，将之删除。

删除一组点:用一拖动过程定义一窗口来捕获点图元，将之删除。

方法1 方法22.移动点移动一个点：用鼠标左键来捕获一点图元，点图元开始闪烁，拖动鼠标移动点到相应位置。

如果需要同时移动多个点，则先点击选择点，将所需移动的点全部选中（点住鼠标左键拉框选择，或者按住Ctrl 键逐个单击选择），再点击移动点的命令开始移动点。

方法1 方法2 移动点删除点点3.移动点座标调整首先选择【点编辑】→【移动点坐标调整R】命令，然后捕捉操作点对象，点击左键弹出【MAPCAD/MAPGIS位移参数】对话框，用户可精确调整横纵坐标位移量。

4.复制点复制一个点：选择需要复制的点，用鼠标左键来捕获一点图元，点图元开始闪烁，鼠标移动到相应位置，点击鼠标左键。

复制一组点：用鼠标左键来捕获一组点图元，再点击复制点的命令开始复制点。

复制点方法1 方法2（三）点定位，对齐坐标1.点定位将指定的点移到指定的位置。

用鼠标左键来捕获点图元，捕获要定位的点后，按系统提示依次输入这些点的准确位置坐标，这些点就移到了坐标指定的位置。

2.对齐坐标用一拖动过程定义一窗口来捕获一组点图元，将捕获的所有点在垂直方向或水平方向排成一直线。

它分“垂直方向左对齐”、“垂直方向右对齐”和“水平方向对齐”三项子功能。

垂直方向左对齐是指靶区内所有点的控制点X坐标取用户给定的同一值，Y值各自保留原值。

垂直方向右对齐是指靶区内所有点的控制点X坐标变化，使点图元的右边符合用户给定的同一值，Y值各自保留原值。

水平方向对齐是指靶区内所有点的Y座标取用户给定的同一值，X值各自保留原值。

（四）剪断字串，连接字串，修改文本，子串统改文本1.剪断字串“剪断字串”的功能是将一个字串剪断，使之成为两个字串。

用鼠标左键来捕获一个需剪断的字串后，编辑器弹出需剪断的字串对话框，这时可按“增”、“减”来确定剪断位置。

2.连接字串“连接字串”的功能是将两个字串连接起来，使之成为一个字串。

用鼠标左键来捕获第一个字串后，再用鼠标左键来捕获第二个字串，系统自动地将第一个字串连接到第二个字串的后面。

3.修改文本用鼠标左键来捕获注释或版面，点击注释，弹出一个【MAPCAD/MAPGIS注释修改】对话框，修改其文本内容。

修改文本方法1 方法24.子串统改文本系统弹出统改文本的对话框，用户可输入“搜索文本内容”和“替换文本内容”，系统即将包含有“搜索文本内容”的字串替换成“替换文本内容”，它的替换条件是只要字符串包含有“搜索文本内容”即可替换。

文字查找替换：点编辑→修改文本→文字查找替换。

（五）修改参数，统改参数1.修改参数修改指定的一个或多个点图元的参数,选择一个或几个点图元，鼠标左击，弹出一个对话框，输入相应参数。

点参数2.替换点参数1)【点编辑】→【替换点参数】--出现【选择点参数类型】话框,选择点参数类型（如注释、子图等）--选择点击确定2)弹出一个对话框，选择替换条件，替换条件中的参数必须与用户输入的条件一致，选择替换结果中的参数。

如果“替换条件”栏都不勾中，只是在“替换结果”栏勾中一项或多项点参数并对它（们）进行修改，系统会将所有的点文件（可编辑图层）修改为“替换结果”栏中的参数。

如果想修改部分点参数，则可以在“替换条件”栏勾中想要修改的点的共同属性，并相应的输入；然后在“替换结果”栏中修改。

3）例：如果想将下图中所有注释高、宽为3、3，颜色为黑色的“Au”参数统改为注释高、宽为2、1，颜色为粉色，注释角度30°，则按照下图操作即可。

4）输入好替换条件与替换结果参数后，点击确定。

5)我们可以看出，“替换条件”栏中所勾中并编辑的参数项，已经锁定了例题中所有黑色的，注释高、宽为3、3的“Au”，然后再在“替换结果”栏中修改点参数，不会再对其它的点有任何影响。

（六）修改点属性，根据属性标注释，注释赋为属性，编辑点属性结构1.修改点属性“修改点属性”工具用来编辑修改点图元的专业属性信息，该功能主要用在地理信息系统中。
