移动式脚手架操作说明

10
10
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
11
11
5、不可于平台上使用其他物件以增加高度。 6、搭建或使用塔架时必需于塔内提供楼梯爬 上。 7、吊起铝架配件时,必需使用可靠稳定工具如 绳索或钢索。 8、搭架高度不可超过底层长度4备倍(室 内),3.5倍(室外)
9
9
16、检查框架是否水平及垂直,若有必要可调 节四只调校角。 17、重复11-13步骤,搭建至所需高度。 18、最顶层预留2格约一米作围栏,将平台 (TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。 19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
4
4
脚手架作业安全警示
4、移动脚手架时,平台上严禁站人。 5、在脚手架上工作时,严禁跨出平台外栏或 踩在护栏上。身体因工作需要探出护栏时, 操作人员应系安全带(安全带一头应系在 护栏上)。 6、工作时在作业范围内不得有高压电缆(详 见附表)及其他影响作业安全的障碍物。
5
5
移动式铝合金脚手架安装程序
16
17
17
18
18
19
19
20
20
21
21
700斜爬梯搭建方法
22
22
垂直爬梯搭建方法
23
23
伸缩梯搭建方法
24
24
25
25
感谢聆听!
26
10
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
11
11
5、不可于平台上使用其他物件以增加高度。 6、搭建或使用塔架时必需于塔内提供楼梯爬 上。 7、吊起铝架配件时,必需使用可靠稳定工具如 绳索或钢索。 8、搭架高度不可超过底层长度4备倍(室 内),3.5倍(室外)
9
9
16、检查框架是否水平及垂直,若有必要可调 节四只调校角。 17、重复11-13步骤,搭建至所需高度。 18、最顶层预留2格约一米作围栏,将平台 (TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。 19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
4
4
脚手架作业安全警示
4、移动脚手架时,平台上严禁站人。 5、在脚手架上工作时,严禁跨出平台外栏或 踩在护栏上。身体因工作需要探出护栏时, 操作人员应系安全带(安全带一头应系在 护栏上)。 6、工作时在作业范围内不得有高压电缆(详 见附表)及其他影响作业安全的障碍物。
5
5
移动式铝合金脚手架安装程序
16
17
17
18
18
19
19
20
20
21
21
700斜爬梯搭建方法
22
22
垂直爬梯搭建方法
23
23
伸缩梯搭建方法
24
24
25
25
感谢聆听!
26
脚手架学习PPT课件

扣件式钢管脚手架基本组成
1
剪刀撑
• 概念:在脚手架竖向或者水平向成对设置的交叉斜杆。分为: -纵向竖向剪刀撑 -横向竖向剪刀撑 -水平剪刀撑
2
横向、纵向竖直剪刀撑以及水平剪刀撑示意图
纵向竖向剪刀 撑
横向竖向剪刀 撑
水平剪刀撑
3
立杆
步距
4
扣件
• 概念:采用螺栓紧固的扣接连接件为扣件;包括直角扣件、旋转扣件、对接扣 件。
17
剪刀撑
18
扣件式钢管脚手架搭设常见问题
19
20
21
22
23
24
25
26
27
• 端部扣件盖板的边缘至杆端距离不足100mm。2829Fra bibliotek 3031
《建筑施工扣件式钢 管脚手架安全技术规 范》JGJ130-2011第 8.2.3第二条:地基应 无积水,底座应无松 动,立杆无悬空。
32
《建筑施工扣件式钢 管脚手架安全技术规 范》JGJ130-2011第 9.0.4条:钢管上严禁 打孔。(强制性条文)
33
34
直角扣件(也称十字扣件) 旋转扣件
对接扣件
5
水平杆
横向水平杆 纵向水平杆
6
扫地杆
横向扫地杆
纵向扫地杆
7
封顶杆
8
剪刀撑体系
封顶杆
9
扣件式钢管脚手架常用知识
10
高大模板、高大作业平台的定义
11
钢管、扣件与可调顶托
12
杆件接长、水平杆与立杆的扣接
13
14
扫地杆
200
15
封顶杆
16
立杆、水平杆
1
剪刀撑
• 概念:在脚手架竖向或者水平向成对设置的交叉斜杆。分为: -纵向竖向剪刀撑 -横向竖向剪刀撑 -水平剪刀撑
2
横向、纵向竖直剪刀撑以及水平剪刀撑示意图
纵向竖向剪刀 撑
横向竖向剪刀 撑
水平剪刀撑
3
立杆
步距
4
扣件
• 概念:采用螺栓紧固的扣接连接件为扣件;包括直角扣件、旋转扣件、对接扣 件。
17
剪刀撑
18
扣件式钢管脚手架搭设常见问题
19
20
21
22
23
24
25
26
27
• 端部扣件盖板的边缘至杆端距离不足100mm。2829Fra bibliotek 3031
《建筑施工扣件式钢 管脚手架安全技术规 范》JGJ130-2011第 8.2.3第二条:地基应 无积水,底座应无松 动,立杆无悬空。
32
《建筑施工扣件式钢 管脚手架安全技术规 范》JGJ130-2011第 9.0.4条:钢管上严禁 打孔。(强制性条文)
33
34
直角扣件(也称十字扣件) 旋转扣件
对接扣件
5
水平杆
横向水平杆 纵向水平杆
6
扫地杆
横向扫地杆
纵向扫地杆
7
封顶杆
8
剪刀撑体系
封顶杆
9
扣件式钢管脚手架常用知识
10
高大模板、高大作业平台的定义
11
钢管、扣件与可调顶托
12
杆件接长、水平杆与立杆的扣接
13
14
扫地杆
200
15
封顶杆
16
立杆、水平杆
脚手架培训讲义PPT课件

碗扣支模架体严禁混搭,即:立杆是碗扣形式,横杆是扣件形式。另 外,在搭设架体过程中如遇变更修改架体,应停止施工,待新的变更 方案审批、论证合格后再进行安全技术交底、施工、验收。
碗扣支模架体的安全使用和管理要求:
(碗扣规范9.0.1)作业层上的施工荷载应符合设计要求,不得超载, 不得在脚手架上集中堆放模板、钢筋等物料。
精选37作业面脚手板敷设不合格使用木梯无防护措施精选38混凝土剔凿无操作架体违章施工精选39无扫地杆局部小横杆拆除斜撑根部设置不合格精选40马道搭设不合格作业面防护不合格探头板脚手板使用竹模板代替精选41混凝土剔凿无操作架体违章施工翼板支撑架设不合格精选421翼板顶托变形2翼板支撑不合格中铁十六局天津5号线12标项目部协助制作
(碗扣规范9.0.8)搭设脚手架人员必须带安全帽、系安全带、穿防 滑鞋。
.
8
1、斜撑锁在横杆;2、立杆无 底托;
.
架体基础不合格
9
水平剪刀撑敷设连接不合格
.
碗扣未锁紧
10
剪刀撑搭接不合格
架体小横杆用自由托代替
.
11
水平剪刀撑搭接不合格
.
架体局部无扫地杆
12
架体混搭
架体基础不合格
.Байду номын сангаас
13
二、扣件式架体
(扣件规范8.2.5)安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检
查,抽样方法应按随机分布原则进. 行。......。
18
架体的安全管理:
(扣件规范9.0.1)扣件式钢管脚手架安装与拆卸人员必须是经考核 的专业架子工。架子工应持证上岗。(强)
(扣件规范9.0.2)搭拆脚手架人员必须戴安全帽、系安全带、穿防 滑鞋。
脚手架规范PPT参考课件

3 构配件

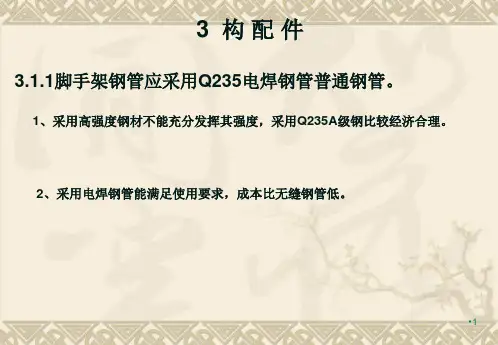

3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度,采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求,成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定, 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m;满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑:四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑:架体高度在8m以下时,在架顶部设置;架体高度在8m及以上时
4、拐弯处应设置平台,其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于3
•7
6.1.2 单排脚手架搭设高度不应超过24m;双排脚手架搭设高度不宜 超过50m,高度超过50m的双排脚手架,应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上,主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时,扣件抗滑承载力的验算,应满 足下式要求:
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算:
3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度,采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求,成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定, 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m;满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑:四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑:架体高度在8m以下时,在架顶部设置;架体高度在8m及以上时
4、拐弯处应设置平台,其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于3
•7
6.1.2 单排脚手架搭设高度不应超过24m;双排脚手架搭设高度不宜 超过50m,高度超过50m的双排脚手架,应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上,主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时,扣件抗滑承载力的验算,应满 足下式要求:
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算:
移动式脚手架操作说明资料讲解

17、重复11-13步骤,搭建至所需高度。 18、最顶层预留2格约一米作围栏,将平台
(TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。
19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
9
9
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
11、取两个框架准备安装。 12、将一块平台板临时装在每对框架第一格
上,站在此板上将另外两个框架上好,并 以连接扣锁好。 13、按照原先的方式交叉将DB1接着装上。 14、准备4个外支撑。 15、将4个外支撑的扣连接在搭架四角,锁紧 以450安放固定于地面。
8
8
16、检查框架是否水平及垂直,若有必要可调 节四只调校角。
5
5
移动式铝合金脚手架安装程序
1、确保所要工作的场地合适,无障碍,且够 坚实。 2、准备好4个6寸纤维轮及调校脚,将轮装的 调校角上,确保锁紧,可调螺母能够灵活转动。 3、将4个脚上的可调螺母调至螺丝纹底下。 4、准备好一个级架并放好。 5、在级架两边装上事先准备好的脚。
6
6
6、取出另一个级架放好,并装入2只脚。 7、放好框架,并用两只横向支撑杆HB1的一
12
12
5、建议当风速超过17英里/小时,应停止于搭架 上工作;当风速超过25英里/小时,应将搭架 与坚固的物件如大外墙或灯柱等一起绑好;如 风速超过40英里/小时,应将搭架拆卸。
13
13
(TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。
19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
9
9
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
11、取两个框架准备安装。 12、将一块平台板临时装在每对框架第一格
上,站在此板上将另外两个框架上好,并 以连接扣锁好。 13、按照原先的方式交叉将DB1接着装上。 14、准备4个外支撑。 15、将4个外支撑的扣连接在搭架四角,锁紧 以450安放固定于地面。
8
8
16、检查框架是否水平及垂直,若有必要可调 节四只调校角。
5
5
移动式铝合金脚手架安装程序
1、确保所要工作的场地合适,无障碍,且够 坚实。 2、准备好4个6寸纤维轮及调校脚,将轮装的 调校角上,确保锁紧,可调螺母能够灵活转动。 3、将4个脚上的可调螺母调至螺丝纹底下。 4、准备好一个级架并放好。 5、在级架两边装上事先准备好的脚。
6
6
6、取出另一个级架放好,并装入2只脚。 7、放好框架,并用两只横向支撑杆HB1的一
12
12
5、建议当风速超过17英里/小时,应停止于搭架 上工作;当风速超过25英里/小时,应将搭架 与坚固的物件如大外墙或灯柱等一起绑好;如 风速超过40英里/小时,应将搭架拆卸。
13
13
施工脚手架通用规范解读ppt

施工脚手架通用规范解读ppt
脚手架是建筑施工中常用的临时性结构物,主要用于提供工人的工作平台,方便施工操作。
为了保证脚手架的安全和稳定性,施工脚手架通用规范起着重要的作用。
下面是对施工脚手架通用规范的解读:
首先,施工脚手架的搭建必须符合国家和地方的相关标准和规范。
在搭建脚手架前,必须进行合理的规划和设计,并制定详细的搭建方案。
搭建过程中需要使用符合质量要求的脚手架材料和连接件,并按照规范要求进行固定和连接。
其次,施工脚手架的搭建需要由专业技术人员进行控制和监督。
只有具备相应的脚手架搭建和施工经验的人员才能操作。
在搭建脚手架前,必须对施工现场进行安全检查,并采取必要的措施确保施工人员的安全。
再次,施工脚手架的使用和维护必须符合规范。
施工脚手架在使用过程中必须按照设计要求和标准操作,禁止随意改动和拆除脚手架的部件。
在使用过程中必须严格控制脚手架承载能力,避免超载,同时要保持脚手架的稳定性。
最后,施工脚手架的拆除也是需要按照规范进行的。
脚手架的拆除必须由专业人员进行,并采取适当的安全措施,避免拆除过程中发生意外事故。
拆除后的脚手架材料必须进行分类处理,符合环保要求。
总之,施工脚手架通用规范的解读对于确保脚手架的安全和稳
定性非常重要。
只有严格按照规范要求进行搭建、使用、维护和拆除,才能确保施工现场的安全,并保障施工质量的有效进行。
同时,施工脚手架的设计、搭建和使用还需要根据具体的工程要求和地理环境进行评估,确保脚手架的稳定和可靠性。
《脚手架安全培训》PPT课件

在恶劣天气、地质灾害等情况下,应加强对脚手架的检查和维护,确保其安全可靠。
脚手架的安全防护措施
在脚手架周围应设置安全网、栏 杆等防护设施,防止作业人员跌
落或物品掉落。
在脚手架下方应设置警示标识和 警戒线,提醒非作业人员注意安
全。
在有电力线路、管道等危险源的 区域,应采取相应的隔离措施,
确保作业安全。
识,提高自身的安全防范能力。
遵守安全规定
脚手架操作人员应严格遵守安全操作规程 和各项安全规定,不违章操作、不冒险作 业。
互相监督
脚手架操作人员应互相监督、互相提醒, 发现安全隐患及时报告和处理,共同维护 脚手架的安全。
感谢您的观看
THANKS
加强安全管理
施工单位应建立健全的安全管理体系,制定安全管理制度和操作规程, 加强施工现场安全管理,确保施工过程的安全可控。
个人安全意识的培养和提升
提高安全意识
通过宣传教育、培训等方式,提高脚手架 操作人员的安全意识,使其充分认识到脚
手架安全的重要性。
学习安全知识
脚手架操作人员应主动学习安全知识,了 解脚手架的结构、使用和维护等方面的知
规范操作行为
安全教育有助于规范相关人员的操作行为,严格按照安全操作规程 进行作业,减少因操作不当导致的安全事故。
提升应急处理能力
通过安全教育,提高相关人员应对突发事件的能力,掌握应急救援 措施,减少事故损失。
安全教育的实施方式
理论授课
通过讲解、演示、案例分 析等形式,向相关人员传 授脚手架安全知识和操作 技能。
03 脚手架安全事故案例分析
案例一:脚手架倒塌事故
事故概述
某建筑工地发生一起脚手架倒塌事故, 造成3名工人受伤。经调查发现,脚 手架搭建不规范且未经验收合格即投 入使用。
脚手架的安全防护措施
在脚手架周围应设置安全网、栏 杆等防护设施,防止作业人员跌
落或物品掉落。
在脚手架下方应设置警示标识和 警戒线,提醒非作业人员注意安
全。
在有电力线路、管道等危险源的 区域,应采取相应的隔离措施,
确保作业安全。
识,提高自身的安全防范能力。
遵守安全规定
脚手架操作人员应严格遵守安全操作规程 和各项安全规定,不违章操作、不冒险作 业。
互相监督
脚手架操作人员应互相监督、互相提醒, 发现安全隐患及时报告和处理,共同维护 脚手架的安全。
感谢您的观看
THANKS
加强安全管理
施工单位应建立健全的安全管理体系,制定安全管理制度和操作规程, 加强施工现场安全管理,确保施工过程的安全可控。
个人安全意识的培养和提升
提高安全意识
通过宣传教育、培训等方式,提高脚手架 操作人员的安全意识,使其充分认识到脚
手架安全的重要性。
学习安全知识
脚手架操作人员应主动学习安全知识,了 解脚手架的结构、使用和维护等方面的知
规范操作行为
安全教育有助于规范相关人员的操作行为,严格按照安全操作规程 进行作业,减少因操作不当导致的安全事故。
提升应急处理能力
通过安全教育,提高相关人员应对突发事件的能力,掌握应急救援 措施,减少事故损失。
安全教育的实施方式
理论授课
通过讲解、演示、案例分 析等形式,向相关人员传 授脚手架安全知识和操作 技能。
03 脚手架安全事故案例分析
案例一:脚手架倒塌事故
事故概述
某建筑工地发生一起脚手架倒塌事故, 造成3名工人受伤。经调查发现,脚 手架搭建不规范且未经验收合格即投 入使用。
移动脚手架使用安全措施

物品掉落风险及应对措施
要点一
风险
由于移动脚手架的移动性和所承载的物品,物品掉落 的风险也很高。
要点二
应对措施
确保脚手架上放置的物品稳固,避免物品掉落造成伤 害。在脚手架下方设置防护网,以防止物品掉落。
火灾风险及应对措施
风险
由于可燃材料的使用和电线的复杂性, 火灾风险也是移动脚手架的一个主要问 题。
地面平整度检查
检查放置脚手架的地面是 否平整,是否存在倾斜、 裂缝、障碍物等影响稳定 性的因素。
承载能力检查
检查脚手架的承载能力是 否符合要求,如是否超载 使用。
稳定性检查
检查脚手架的支撑是否稳 固,如支架是否插入到位 、是否有支撑垫等。
检查脚手架的轮子和刹车装置
轮子检查
检查脚手架的轮子是否完好、转动自如,如是否有卡滞、脱落现象。
检查连接部位
检查脚手架的连接部位是否牢固可靠,如发现松 动应及时紧固。
检查承重能力
在每次使用前应对脚手架的承重能力进行检查, 确保其能够满足使用要求。
05
移动脚手架的安全风险及应对措施
人员跌落风险及应对措施
风险
由于移动脚手架的移动性和高度,人员跌落的风险很高。
应对措施
使用安全带和防坠落装置,确保工人始终佩戴安全带,并使用防坠落装置来减少跌落造成的伤害。
事故原因
经过调查,主要原因包括脚手架未按照规定要求进行搭建,立杆基 础不实且未采取加固措施,以及超载使用。
经验教训
应加强对移动脚手架的监督和检查,确保其结构稳定和安全可靠; 严禁超载使用,避免发生类似事故。
案例二
事故概述
某工地移动脚手架上的一名工人不慎跌落,导致重伤。
事故原因
脚手架基本教程(共61张PPT)-2024鲜版

根据脚手架的使用频率和工作环境,建议每3个月进行一次全面 检查和保养。
保养建议
在保养过程中,应注重细节,对每一个连接件和移动部件都要 进行仔细检查。同时,要定期对脚手架进行除锈、刷漆等防腐 处理,以延长其使用寿命。对于发现的问题,应及时进行维修 或更换,确保脚手架的安全使用。
14
2024/3/28
检查材料和工具
检查所需的钢管、扣件、 脚手板等材料是否齐全, 并准备好相应的工具,如
扳手、锤子等。
制定搭建计划
根据施工要求和现场情况, 制定合理的搭建计划装底座和立杆 按照计划将底座和立杆安装在指定位 置,确保底座平稳、立杆垂直。
安装横杆和斜杆
根据需要将横杆和斜杆安装在立杆之 间,形成稳定的框架结构。
16
安全检查与评估
定期检查
对脚手架进行定期检查,包括结 构连接、支撑系统、防护设施等。
2024/3/28
专项检查
在特殊天气(如大风、暴雨等)或 异常情况下,应进行专项检查。
评估报告
根据检查结果,形成评估报告,明 确脚手架的安全状况和使用建议。
17
危险源辨识与风险控制
危险源辨识
识别脚手架使用过程中可能存在的危 险源,如结构失稳、高空坠落、物体 打击等。
穿戴安全防护用品 施工人员在进行高空作业时,必须穿戴安全带、安全帽等 防护用品。安全带应高挂低用,不得低挂高用或平挂使用。
加强日常检查和维护 定期对脚手架进行检查和维护,确保其处于良好的使用状 态。对于发现的问题和隐患,应及时进行处理和整改,确 保施工安全。
22
2024/3/28
06
脚手架的发展趋势与展望
2024/3/28
铺设脚手板和防护设施
在框架结构上铺设脚手板和安装防护 设施,如安全网、挡脚板等。
保养建议
在保养过程中,应注重细节,对每一个连接件和移动部件都要 进行仔细检查。同时,要定期对脚手架进行除锈、刷漆等防腐 处理,以延长其使用寿命。对于发现的问题,应及时进行维修 或更换,确保脚手架的安全使用。
14
2024/3/28
检查材料和工具
检查所需的钢管、扣件、 脚手板等材料是否齐全, 并准备好相应的工具,如
扳手、锤子等。
制定搭建计划
根据施工要求和现场情况, 制定合理的搭建计划装底座和立杆 按照计划将底座和立杆安装在指定位 置,确保底座平稳、立杆垂直。
安装横杆和斜杆
根据需要将横杆和斜杆安装在立杆之 间,形成稳定的框架结构。
16
安全检查与评估
定期检查
对脚手架进行定期检查,包括结 构连接、支撑系统、防护设施等。
2024/3/28
专项检查
在特殊天气(如大风、暴雨等)或 异常情况下,应进行专项检查。
评估报告
根据检查结果,形成评估报告,明 确脚手架的安全状况和使用建议。
17
危险源辨识与风险控制
危险源辨识
识别脚手架使用过程中可能存在的危 险源,如结构失稳、高空坠落、物体 打击等。
穿戴安全防护用品 施工人员在进行高空作业时,必须穿戴安全带、安全帽等 防护用品。安全带应高挂低用,不得低挂高用或平挂使用。
加强日常检查和维护 定期对脚手架进行检查和维护,确保其处于良好的使用状 态。对于发现的问题和隐患,应及时进行处理和整改,确 保施工安全。
22
2024/3/28
06
脚手架的发展趋势与展望
2024/3/28
铺设脚手板和防护设施
在框架结构上铺设脚手板和安装防护 设施,如安全网、挡脚板等。
脚手架讲课ppt课件

事故发生经过
2004年5月12日上午9时20分,一刚刚竣 工的68m高烟囱施工工程,在准备拆除烟囱四 周脚手架时,上料架突然倾翻,30名正在施工 的民工全部翻下坠落,造成21人死亡,9人受 伤的惨剧。
事故原因分析
●由于下雨造成固定在地面上的地锚松落,导致搭 设的上料架重心不稳发生倾翻 ●拆架时,民工大部分集中在脚手架的一边,上下 传递脚手架钢管,荷载集中 ●项目业主、施工单位对安全生产重视不够,责任 心不强,工程几经转包,工程由河南七建中标,中 标后又转包给了北京一家公司,而这家公司又将工 程交给了当地的农民施工,层层转包,且民工又没 有经过专业培训,无证上岗
发生日期 支模架高度
伤亡情况
2000.10.25 36.4m 死亡 6 人,伤 35 人
2002.7.25 27.9m 死亡 4 人,伤 20 人
2003.6.20 14.56m 死亡 1 人,伤 5 人
2004.1.15
重伤 4 人,轻伤 20 人
2004.5.12
死亡 21 人,伤 9 人
2004.9.1 约 18m 死亡 5 人,伤 17 人
事故发生经过
某学校风雨操场工程屋盖为网架结构,网架构配件总重量 约30t。屋盖南北长36m,东西宽23m,四周各挑出4.5m, 檐高 14.56m。由于安装网架的需要,在柱内搭设满堂支撑脚手架 , 柱外四周搭设宽约5m的四排支撑脚手架 。2003年6月20日下午 15时左右 ,工人将安装网架的构配件从地面吊运至内、外支撑 脚手架顶部的作业平台上,其中西侧外支撑脚手架顶部长14.7m、 宽5m的平台上分数堆集中堆放了约10t的网架构配件。吊运结 束后 ,有7人集中在西侧作业平台上排放钢球 ,至16时左右 ,西侧 外支撑脚手架发生坍塌,在场人员未及时逃生,造成1人死亡,5 人重伤的恶性事件。
移动式脚手架操作说明ppt课件

17、重复11-13步骤,搭建至所需高度。 18、最顶层预留2格约一米作围栏,将平台
(TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。
19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
.
10
10
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
162021精选ppt16172021精选ppt17182021精选ppt18192021精选ppt19202021精选ppt20212021精选ppt21222021精选ppt2270斜爬梯搭建方法232021精选ppt23垂直爬梯搭建方法242021精选ppt24伸缩梯搭建方法252021精选ppt25262021精选ppt26感谢亲观看此幻灯片此课件部分内容来源于网络如有侵权请及时联系我们删除谢谢配合
.
6
6
移动式铝合金脚手架安装程序
1、确保所要工作的场地合适,无障碍,且够 坚实。 2、准备好4个6寸纤维轮及调校脚,将轮装的 调校角上,确保锁紧,可调螺母能够灵活转动。 3、将4个脚上的可调螺母调至螺丝纹底下。 4、准备好一个级架并放好。 5、在级架两边装上事先准备好的脚。
.
7
7
6、取出另一个级架放好,并装入2只脚。 7、放好框架,并用两只横向支撑杆HB1的一
11、取两个框架准备安装。 12、将一块平台板临时装在每对框架第一格
上,站在此板上将另外两个框架上好,并 以连接扣锁好。 13、按照原先的方式交叉将DB1接着装上。 14、准备4个外支撑。 15、将4个外支撑的扣连接在搭架四角,锁紧 以450安放固定于地面。
(TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。
19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
.
10
10
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
162021精选ppt16172021精选ppt17182021精选ppt18192021精选ppt19202021精选ppt20212021精选ppt21222021精选ppt2270斜爬梯搭建方法232021精选ppt23垂直爬梯搭建方法242021精选ppt24伸缩梯搭建方法252021精选ppt25262021精选ppt26感谢亲观看此幻灯片此课件部分内容来源于网络如有侵权请及时联系我们删除谢谢配合
.
6
6
移动式铝合金脚手架安装程序
1、确保所要工作的场地合适,无障碍,且够 坚实。 2、准备好4个6寸纤维轮及调校脚,将轮装的 调校角上,确保锁紧,可调螺母能够灵活转动。 3、将4个脚上的可调螺母调至螺丝纹底下。 4、准备好一个级架并放好。 5、在级架两边装上事先准备好的脚。
.
7
7
6、取出另一个级架放好,并装入2只脚。 7、放好框架,并用两只横向支撑杆HB1的一
11、取两个框架准备安装。 12、将一块平台板临时装在每对框架第一格
上,站在此板上将另外两个框架上好,并 以连接扣锁好。 13、按照原先的方式交叉将DB1接着装上。 14、准备4个外支撑。 15、将4个外支撑的扣连接在搭架四角,锁紧 以450安放固定于地面。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6
移动式铝合金脚手架安装程序
1、确保所要工作的场地合适,无障碍,且够 坚实。 2、准备好4个6寸纤维轮及调校脚,将轮装的 调校角上,确保锁紧,可调螺母能够灵活转动。 3、将4个脚上的可调螺母调至螺丝纹底下。 4、准备好一个级架并放好。 5、在级架两边装上事先准备好的脚。
7
6、取出另一个级架放好,并装入2只脚。 7、放好框架,并用两只横向支撑杆HB1的一
16
移动式铝合金脚手架安装图
17
18
19
20
21
22
700斜爬梯搭建方法
23
垂直爬梯搭建方法
24
伸缩梯搭建方法
25
26
感谢聆听!
27
上。 7、吊起铝架配件时,必需使用可靠稳度4备倍(室
内),3.5倍(室外)
13
移动塔架: 1、可于底层以人力推动。 2、档移动塔架时,小心有障碍物的阻碍,特别 如电力装置、电线或运动中得机械等。 3、移动时不可又人或物件于塔架上。 4、于不平地面,斜路移动塔架时需特别留意地 面环境,支撑脚必需升起至合适高度避过地 面障碍物。
移动式脚手架操作说明
1
简介
脚手架是一种高空作业工程的专用设备,此设备 外形尺寸小、重量轻、移动灵活方便、作业安全 可靠。 脚手架既是施工设施也是安全设施。在作业现场, 第一眼看到的往往是脚手架,所以脚手架是一关 键设施,不容小视,必须全力抓好。 下面就作为安全设施的脚手架讨论其在装拆和使 用过程中安全管理的相关内容。
2、工作时,严禁从脚手架外侧向上攀登。 3、移动脚手架时,地面要求平坦、光滑、
架子不得高于10.2米,四个外支撑离地距 离不得大于12.5米。同时应缓慢移动,严 禁快速推移。
4
脚手架作业安全警示
4、移动脚手架时,平台上严禁站人。 5、在脚手架上工作时,严禁跨出平台外栏或
踩在护栏上。身体因工作需要探出护栏时, 操作人员应系安全带(安全带一头应系在 护栏上)。 6、工作时在作业范围内不得有高压电缆(详 见附表)及其他影响作业安全的障碍物。
14
5、建议当风速超过17英里/小时,应停止于搭架 上工作;当风速超过25英里/小时,应将搭架 与坚固的物件如大外墙或灯柱等一起绑好;如 风速超过40英里/小时,应将搭架拆卸。
15
使用铝架时应注意: 1、不要使用损坏、不合适配件搭建铝架。 2、如使用绳索吊升、放低配件、工具、物料 时 ,必需于塔架内升降,注意不要超过安 全负载。 3、不应使用搭架作为接驳其他物件工具。 4、于搭架上使用有动力工具时,需注意水平力 不可大于20KG。
5
移动式铝合金脚手架安装程序
电压范围(V) 0--300
300--50000 50000--200000 200000--350000 350000--500000 500000--750000 750000--1000000
最小安全距离(m) 避免接触 3 4.6 6 7.6 10.6 13.7
可以互相讨论下,但要小声点
9
9
10、调节各脚,使整个框架处于水平位置,两 边框架处于垂直状态。
11、取两个框架准备安装。 12、将一块平台板临时装在每对框架第一格
上,站在此板上将另外两个框架上好,并 以连接扣锁好。 13、按照原先的方式交叉将DB1接着装上。 14、准备4个外支撑。 15、将4个外支撑的扣连接在搭架四角,锁紧 以450安放固定于地面。
11
移动式铝合金脚手架注意事项
搭建: 1、检查所有配件是否齐全及操作良好。 2、确保工作场地合适,无障碍,且够坚实。 3、于搭建时,必须佩戴安全带及建议使用 围栏。 4、搭建最大负重为2KN/m2,安全工作负重: 每层平台分配272KG,全套搭架900KG。
12
5、不可于平台上使用其他物件以增加高度。 6、搭建或使用塔架时必需于塔内提供楼梯爬
端扣入框架的第一层上的垂直杆上。 8、将此框架靠近HB1的自由端,并将此端扣
入该框架第一格的垂直杆上。这样两个框 架就可立稳而不倾倒。 9、取一对斜支撑杆DB1,将一端扣最在其中 一个框架底部,另一个扣在对应的第二个 格上,两只DB1按相反方安装,以外面 看,两只DB1成“X”型。
8
大家有疑问的,可以询问和交流
2
提纲:
1
脚手架作业安全警示
2
移动式铝合金脚手架安装程序
3
移动式铝合金脚手架注意事项
4
移动式铝合金脚手架安装图
脚手架作业安全管理规范
3
锦州石化公司
脚手架作业安全警示
1、该脚手架工作时风速不应大于5.5m/s(四 级风)。 严禁雷雨天作业。脚手架在未放 置于平整、坚 固的地面上且水平未调整 完毕时不得搭建业。
10
16、检查框架是否水平及垂直,若有必要可调 节四只调校角。
17、重复11-13步骤,搭建至所需高度。 18、最顶层预留2格约一米作围栏,将平台
(TP1及PP1宽架),(TP1及PP1窄架) 安装于顶层预留2格之下。
19、将4条HB1横放扣好于围栏上。 20、安装踢脚板式块于平台之上。 21、拆卸时必须由顶层开始向下。
