全自动无负压变频供水设备1

合集下载

BWS全自动变频恒压供水设备简介_结构原理_参数_选型_厂家

BWS全自动变频恒压供水设备简介_结构原理_参数_选型_厂家

4.0
DN65
50
152 146 138 133 127 120 113 105 86
84
72
BWS2-5-138
4.0
DN65
50
164 158 150 144 138 131 122 114 104 91
78
BWS2-5-157
4.0
DN65
50
185 177 168 164 157 150 141 132 119 103 87
50
62
59
55
53
50
47
44
41
37
34
30
BWS2-5-56
2.2
DN65
50
68.5 65.5 61.5 59
56
52
49
45
41
37
33
BWS2-5-62 BWS2-5-68 BWS2-5-74
2.2
DN65
50
2.2
DN65
50
2.2
DN65
50
75 72.5 68
65
62
58
54
49
45 40.5 36
扬程
81.5 79
74
71
68
64 59.5 54
49
44
39
m
89
85
81
77
74
69
65
59
54
48
42
BWS2-5-80
2.2
DN65
50
96
93
88
84
80
75
70
64
59

无负压变频给水设备工作原理

无负压变频给水设备工作原理

无负压变频给水设备工作原理随着社会的发展,城市化进程不断加速,水泵设备在城市生活中的应用越来越广泛。

在大型商业建筑、高层住宅、医院等场所,常常使用的是无负压变频给水设备。

那么,这种设备的工作原理是什么呢?本文将带您了解一下。

什么是无负压变频给水设备无负压变频给水设备也叫高层建筑自动供水设备,是一种负责房间供水和给排水的设施。

它采用了先进的水泵控制技术,能根据用水需求自动调节水泵的流量和压力,同时还能够保证水泵的能效运行。

工作原理无负压变频给水设备可以根据楼层高度的不同、不同的用水需求、水泵的数量等因素自动完成水泵的调度,实现自动控制。

具体的工作流程如下:1. 检测水压首先,设备要不断扫描水源的水压情况,如果水压在设定的范围内,设备就会进入待机模式。

如果水压低于设定值,设备就会启动;如果水压高于设定值,则无需启动。

2. 选择泵组检测到开启信号后,设备会根据楼层高度、使用数据等因素,判断需要哪个泵组进行供水。

这个过程中,设备会考虑到节能、平衡使用各个泵组的运行时间。

3. 变频调速当设备确认了使用哪个泵组之后,便开始进行变频控制运行。

变频器输入负压值,控制电流输出泵站运行,通过变频器的控制,可以实现按需供水,实现了节能效果。

4. 多泵交替在供水过程中,设备会根据各个泵组运行情况进行交替运行。

在多泵系统中,为了保用泵组的使用寿命,每个泵组的使用时间必须均衡。

5. 自动停机当负载很低或者无负载时,设备会自动停机,减轻设备工作压力,延长其寿命。

同时,这也是为了保证安全。

总结无负压变频给水设备的工作原理是基于先进的控制算法和现代的物联网技术,在依据楼层高度、用水需求和水泵运行情况等多因素的分析和控制下,做出智能、可靠的供水调度。

相信这种设备的使用将越来越广泛,推动城市用水设施向自动化智能化方向转型,为人们的生活带来更多的便捷与安全。

几种常见的无负压供水设备

几种常见的无负压供水设备

几种常见的无负压供水设备————————————————————————————————作者:————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。

通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接,并且克服了对管网的不良影响。

首先根据实际情况设定用水点工作压力,检测出水管实际压力并与设定压力进行比较,如果实际压力高于设定压力,则降低变频器频率,反之升高变频器频率。

工控微机随时检测管网压力,计算速度很快,调节速度也是瞬时完成,使管网压力始终保持在设定数值上。

另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统,使本设备可以和自来水直接串接,因水泵工作的叠加原理,使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。

当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。

设备结构示意图如下ZBW型叠压补偿式无负压供水设备工作原理(如下流程图):主要组成部件1.双稳态压力补偿系统自主专利技术(专利号ZL 2012 2 0646001.X),具备高低峰压力补偿及保压不启动泵等独特技术。

用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水,降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期,高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。

2 .管阀防回流系统自主专利技术(专利号:ZL 2012 2 0151983.5):采用304不锈钢无缝管,镜面抛光,防止水回流设计避免泵的反转。

XWS箱式无负压变频供水设备_带水池的无负压供水设备型号

XWS箱式无负压变频供水设备_带水池的无负压供水设备型号

XWS箱式无负压变频供水设备功能特点:紧凑美观、过流部件全304不锈钢和饮用水标准的胶囊、全自动运行、无级调速恒压、既能蓄水又能充分利用和叠加管网原有压力更节能、液晶中文汉显、内置多套供水模式、缺水保护。

>>>>>>>>>>>>>>>>>>>>>>>下载阅读体验更好<<<<<<<<<<<<<<<<<<<<<<<<产品简介XWS箱式箱式无负压供水设备是普通无负压供水设备的升级产品,是新一代更加节能的变频恒压供水设备。

设备既保留了无负压供水设备直接与市政管网对接的功能,又具备大量蓄水的能力。

充分利用市政管网原有压力的同时,还可以避免市政供水不稳定或停水时无水可用的局面。

设备主要又密封的SUS304不锈钢水箱、普通变频增压系统、变频增压泵、稳流真空消除器等组成。

系统分两路进水:一路进水箱,一路进稳流器与增压系统直连。

当用水量小或者市政进水压力足够时,供水设备直接叠压供水;当市政供水压力小时,变频增压泵开始从水箱里面抽水增压差量补偿,直到增压系统设备进水口达到规定的压力为止。

从而,设备具备了更加节能、二次污染甚微、蓄水能力强等特点。

是供水领域新一代节能产品。

功能特点1、更加可靠。

充分结合了传统变频供水设备和无负压供水设备的优点,既能蓄水,又能充分利用管网压力,稳定和可靠性更上一个层次。

2、紧凑美观。

采用特殊加工工艺和定制阀门,缩短了不必要的长度,使整个设备结构高度协调。

3、清洁卫生。

组合式不锈钢水箱、不锈钢材质的管路和水泵,全封闭结构,彻底根除二次污染,确保水质的新鲜与纯净。

4、节能显著。

可充分利用市政管网原有压力,同等条件下,箱式无负压供水设备的增压泵额定功率偏低,运行节能效果十分显著;5、停电或故障时可持续供水。

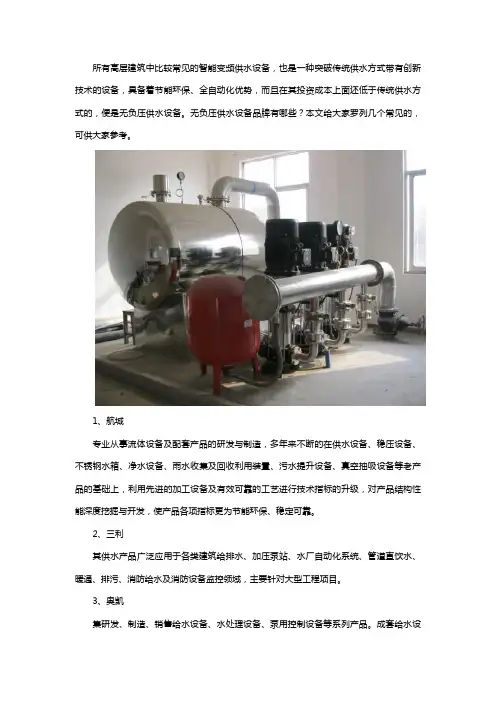

无负压供水设备品牌有哪些

无负压供水设备品牌有哪些

所有高层建筑中比较常见的智能变频供水设备,也是一种突破传统供水方式带有创新技术的设备,具备着节能环保、全自动化优势,而且在其投资成本上面还低于传统供水方式的,便是无负压供水设备。

无负压供水设备品牌有哪些?本文给大家罗列几个常见的,可供大家参考。

1、航城
专业从事流体设备及配套产品的研发与制造,多年来不断的在供水设备、稳压设备、不锈钢水箱、净水设备、雨水收集及回收利用装置、污水提升设备、真空抽吸设备等老产品的基础上,利用先进的加工设备及有效可靠的工艺进行技术指标的升级,对产品结构性能深度挖掘与开发,使产品各项指标更为节能环保、稳定可靠。

2、三利
其供水产品广泛应用于各类建筑给排水、加压泵站、水厂自动化系统、管道直饮水、暖通、排污、消防给水及消防设备监控领域,主要针对大型工程项目。

3、奥凯
集研发、制造、销售给水设备、水处理设备、泵用控制设备等系列产品。

成套给水设
备(变频供水设备,恒压供水设备,无负压供水设备,无塔供水设备,二次供水设备,管网叠压供水设备,变频水泵控制柜)是主导产品。

4、中崛供水
以研制、生产无负压变频供水设备、箱式泵站供水设备为主体。

同时具备两大生产基地并取得设备进出口权。

5、远科
研究生产国内外知名的供水设备、给水设备、加压设备等产品,集科研、制造、销售、服务、售后为一体。

变频恒压供水设备和无负压供水设备的区别

变频恒压供水设备和无负压供水设备的区别

变频供水设备是指通过变频调速器驱动的供水机组的统称,其全称是变频调速恒压供水设备。

最原始的变频供水设备都是与水池搭配使用,因此,一般若无其他词修饰的变频恒压供水设备就是指普通的变频供水设备。

但随着工控技术和制造业工艺的发展,近年来出现了更多种类、更加节能的变频供水设备,那么无负压变频供水设备普通变频恒压供水设备有什么区别?下面通过罗列二者的特性加以区分:一、联系1、普通变频恒压供水设备和无负压变频供水设备都是属于变频调速供水设备这个大类;2、普通变频恒压供水设备和无负压变频供水设备都是属于恒压供水设备;二、区别1、系统结构和原理变频恒压供水设备和无负压变频供水设备的结构区别在于无负压变频供水设备有一个不锈钢稳流罐以及旁通管道,而变频恒压供水设备则无旁通管和稳流罐。

两种供水设备都可以配套气压罐以达到压力更稳。

具体结构区别如下图1和图2。

如图1,变频恒压供水设备系统原理图如图2,无负压变频供水设备系统原理图2、蓄水能力无负压变频供水设备:无水或水箱,蓄水能力非常弱。

变频恒压供水设备:建大容量水池或不锈钢水箱,蓄水能力非常强。

3、水质卫生度无负压变频供水设备:稳流罐采用食品卫生等级不锈钢材质制造并全封闭,并且不用蓄过多水,因此水质二次污染几乎为零。

变频恒压供水设备:储水量过大并且没办法做到全封闭,导致地下水池存在较大的二次供水污染,水质健康堪忧。

4、节能等级无负压变频供水设备由于可以直接利用管网自身压力,工作压力是差多少补多少,选择泵时只需要选择压力较小的泵即可满足正常增压,水泵功率偏小,相比传统气压式供水设备和变频恒压供水设备,节能在50%以上。

普通变频供水设备需要将自来水压力变为零压力再进行增压,选择泵时需要选择压力较大的才能满足正常增压,水泵功率偏大,相比传统气压式供水设备,其节能可达30%以上。

5、噪音大小无负压变频供水设备由于可以直接利用管网自身压力,工作压力是差多少补多少,选择的泵水泵功率偏小,无论是工作噪音及振动都要比传统的供水设备小。

无负压变频供水原理+优点+使用条件,另一种很常见的供水方式!

无负压变频供水原理+优点+使用条件,另一种很常见的供水方式!

无负压变频供水原理+优点+使用条件,另一种很常见的供水方式!相对于变频恒压供水系统而言,无负压变频供水系统在实际工业生产和生活中的应用也是相当的广泛,很多电力作业人员都对变频恒压供水系统相对熟悉,但是对无负压变频供水系统却是了解的很少,可以很确定的说:无负压变频供水系统相对于变频恒压供水系统而言也是有很大的优势的。

一,无负压变频供水设备工作原理:无负压变频供水设备投入使用,自来水管网的水进入稳流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。

当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转数恒压供水,若运转水泵达到公频转速时,则启动另一台水泵变频运转。

水泵供水时,若自来水管网大于水泵流量,系统保持正常供水,用水高峰时,若自来水管网小于水泵流量,稳流罐内的水作为补充进行供水。

二,无负压变频供水系统的优点。

1、不用建水池或设水箱,与自来水管网直接连接,可以充分利用自来水管网原有压力,差多少补多少,自来水压力能满足负荷要求时,设备便停止工作。

系统大部分时间在低频率下运行,耗电较少,因此节能效果显著,可达到50%以上。

2、自来水经设备加压后直接供给用户,全程密封运行,水源不易受污染,供水质量好,是环保型供水设备,采用微机变频软启动恒压控制,水压平稳,水压质量好。

3、施工周期短,占地面积小,安装方便,工程总投资可减少60%以上,使用该无负压设备水质没有二次污染,不需要净化设备,进一步节省了投资;因为利用了自来水自身的压力,能耗小,节省日常的用电开支。

因为没有水池和水箱,同时又节省了定期清洗消毒的费用。

4、运行成本低。

由于加压泵选型较小,而且采用多泵制,在用水低峰期,一台泵足以满足用水需求。

用水高峰期时,才会启动其它水泵,因此设备运行能耗非常低。

5、物业管理方便、简单,该供水设备为数字控制全自动运行。

无负压供水设备原理

无负压供水设备原理

无负压供水设备原理一、无负压变频供水设备系统原理:无负压变频供水设备可根据用户需求设定用户供水压力,如果管网供水压力高于设定压力时,水泵机组处于停机状态,自来水可通过连通管路直接对用户供水。

当市政管网供水压力低于设定压力时,设备自动进人接力升压工作状态,机组通过压力传感器,水泵及恒压变频控制柜组成闭环控制系统,随着用水量的变化,不断调整水泵转速及投入运行的水泵台数,以保持供水压力恒定。

流量调节器是密封容器,在供水管网能满足供水要求时,无负压变频供水设备作为供水管网与供水设备之间的缓冲装置,以消除水泵机组对管网的脉动影响。

在供水管网供水量不足时,作为流量调节装置,以缓解管网用水高峰时的流量不足。

管网保护器安装在流量调节器上,当罐内压力较外界压力高时,管网保护器关闭,水泵机组叠加市政管网原有压力进行恒压供水;当罐内压力与外界平衡时,管网保护器打开与外界相通,避免了负压的形成,保证市政管网安全及其它用户正常供水。

供水管网停水时,设备自动停止运行,管网恢复供水自动开机。

停电时,水泵机组停止工作,自来水可通过连通管直接进人用户管网,来电时机组自动开机恢复正常供水。

二、无负压变频供水设备的优点:1、杜绝污染:无负压变频供水设备为全密封运行,异物不会进入系统。

2、能源可再利用:无负压变频供水设备直接与管网串接,在原有管网压力的基础上补充所需的压力,差多少,补多少,能充分利用管网的余压,不会产生负压不会造成能源的浪费,3、符合国家节约能源的要求。

3、物业管理成本低、管理方便。

无负压变频供水设备为数字控制全自动运行,停电停水自动停机,来电来水自动开机;由于不会产生污染,因此无需麻烦的清洗工作。

4、建设投资省:因为无需修建蓄水池或水箱,所以节省了一笔土建投资,而且利用了自来水管网的压力,无需从零加压,因此,加压泵选型较小,设备投资减少。

5、运行能耗少:由于加压泵选型较小,而且采用多泵制,在用水低峰期一台泵足已满足用水需要,用水高峰时才会启动其他泵,因此,无负压变频供水设备运行能耗非常低,降低了运行成本。

无负压供水设备的参数

无负压供水设备的参数

无负压供水设备的参数
无负压供水设备也用变频器,传统的供水设备的工作模式是先把水储存到水池中然后再用恒压供水设备把水送到用户,无负压供水设备是,把水泵直接串接到市政管网上用恒压方式供水的方法,这种方法的优点是,无二次污染,因为利用了管网原有的压力,所以节能,没有水池相对投资也省。

无负压供水设备参数:
1、电源:3相五线制,380V(±10%),50HZ(±5%);
2、供水范围:0~10000m3/h;
3、压力范围:0~2.5MPa;
4、压力调节精度:≤0.01 MPa;
5、控制功率:≤550KW;
6、稳流补偿量:0.5m3~100m3;
无负压供水设备参数选购无负压供水设备可能面临的问题:
1、成本问题,其实无负压的生产成本是要比水箱恒压变频供水成本低的,稳流罐的价格是不会超过一个几十方的水箱的,只是厂家给无负压增加了很多密感,所以卖得都比水箱变频供水要贵。

你最好让厂家做个分项目报价做对比,无负压(泵,控制柜,气压罐,稳流罐,管路基础,真空抑制器和稳流补偿器只是设备上的一个小装置,在稳流罐上面就有了)、水箱恒压变频(泵,控制柜,气压罐,管路
基础,水箱)。

无负压的占地积少,同等参数只有水箱恒压变频供水的4分之1或更少(因为他没有水箱占地)
2、能耗问题,无负压是叠压供水,就是串联供水,利用了市政水的原有压力。

而水箱变频供水没有利用市政压力,所以扬程都要比无负压叠压设备略高一些,单泵的功率就有可能比水箱变频的小。

3、卫生问题,一个是过水箱存放再到终端,一个是直接到终端,无负压要比水箱变频干净得多。

基本上不用怎么清洁。

在管理方面也少了一部份功夫。

无负压供水设备产品基本知识

无负压供水设备产品基本知识

祝大家学习愉快!


流量计算


c)住房设计秒流量: qg=0.2*U*Ng 计算得 qg=0.2*U*Ng =0.2*0.0858*330 =5.7L/S=20.52m3/h

U0-ac参照表


方案选型


稳压罐 例:Ø450*1.0Mpa (1)450指罐子直径,根据流量选择合适大小的; (2)1.0则是根据H(无负压扬程=自来水压力+水泵 扬程、恒压扬程=水泵扬程)来定, H<60米时,则选择0.6MPa; 60米<H< 100米,则选择1.0MPa; 100米< H < 160米,则选择1.6MPa; 品牌:意大利、上海 材质:碳钢


注:控制潜水泵要选用比潜水泵电机大一个规格的变频器,比如:潜水 泵电机功率是7.5KW,变频器则选用11KW。


低压电器:
空气开关(简称空开),一个泵配1个,再加一个控制主电源的) 交流接触器,一个泵配2个,变频和工频 热继电器,一个泵配1个 中间继电器,一套设备一组 水位继电器,一套设备配1个 相序保护器,一套设备配1个 万能转换开关,一个控制柜配1个 互感器,一个控制柜配一个 电压表,一个控制柜配一个 电流表,一个控制柜配一个 信号灯,一个控制柜配一组 常用品牌:正泰、施耐德



分类:不锈钢立式多级离心泵( LVR / LVS ),立式单级离心泵(ISG管 道离心泵),多级离心泵(GDL)
不锈钢泵常用品牌Βιβλιοθήκη 浙江利欧(LVR),丹麦格兰富(CR),德国威乐 (MVI)


方案选型




稳流罐(以下为常用规格) 尺寸 配套真空抑制器 应用流量范围 450*1000 FY-80 Q=10m3/h,或以下 600*1300 FY-100 Q=12m3/h-60m3/h 800*1500 FY-125 Q=60m3/h-120m3/h 1000*2000 FY-150 Q=120m3/h及以上 注:以上为我公司标准,如客户有特殊要求,按客户 要求选配。 品牌:长沙中崛 材质:不锈钢SUS304、碳钢

无负压供水设备与变频水泵有什么区别

无负压供水设备与变频水泵有什么区别

无负压供水设备是管网叠压(无吸程)供水设备的简称,无负压供水设备上的泵机也是通过变频器控制变频运行的,和变频水泵的区别是,变频水泵是通过水箱或者水池取水,变频水泵再从水箱或者水池里取水加压到设定压力给加压区供水,而无负压供水设备是从市政管道上直接取水,利用了市政原有的2~3公斤的压力,再加压到给定压力加压区供水,比变频水泵节能。

从卫生上讲,变频水泵有水箱,水箱和大气相通,易发生供水二次污染,无负压设备有无负压罐和泵及配套管件阀门等组成,没有水箱,整个供水过程中水全部在密闭的系统内完成,不和空气接触,避免了供水二次污染问题。

从管理上讲,无负压供水设备是全自动智能运行,减少管理费用,没有水箱,减少了水箱清洗的麻烦。

无负压是变频水泵的升级产
品无负压供水设备是管网叠压(无吸程)供水设备的简称,无负压供水设备上的泵机也是通过变频器控制变频运行的,和变频水泵的区别是,变频水泵是通过水箱或者水池取水,变频水泵再从水箱或者水池里取水加压到设定压力给加压区供水,而无负压供水设备是从市政管道上直接取水,利用了市政原有的2~3公斤的压力,再加压到给定压力加压区供水,比变频水泵节能。

从卫生上讲,变频水泵有水箱,水箱和大气相通,易发生供水二次污染,无负压设备有无负压罐和泵及配套管件阀门等组成,没有水箱,整个供水过程中水全部在密闭的系统内完成,不和空气接触,避免了供水二次污染问题。

从管理上讲,无负压供水设备是全自动智能运行,减少管理费用,没有水箱,减少了水箱清洗的麻烦。

无负压是变频水泵的升级产品!。

无负压供水设备的原理

无负压供水设备的原理

无负压变频供水设备是采用微机变频技术和有效的负压处理技术来实现叠压供水。

设备直接与市政自来水管网对接形成一种新型闭环控制系统,通过传感器检测设备出口压力并与设定值进行比较,运算得出需要增加的压力值,再确定水泵投入运行台数和电机转速。

该设备最大限度地利用了市政自来水管网的原有压力,对市政管网不产生任何不良影响,用无负压罐取代老式水池,减少了用水二次污染,是供水领域新一代节能型产品。

它分为箱式无负压和罐式无负压两种。

它的工作原理如下:变频无负压供水设备的工作原理是采用微机控制变频调速实现恒压供水,通过负压消除器系统及全封闭结构实现了与自来水的直接串接,并且克服了对市政管网的不良影响。

系统通过压力传感器检测到设备出口压力的信息,反馈到微处理系统来调节变频器的输出频率,从而达到恒压供水的目的。

设备根据用户实际情况设定出用水点的工作压力,检测出设备出口点的实际压力并与设定压力进行比较,如果实际压力高于设定压力,则降低变频器的输出频率,如果实际压力低于设定压力,则升高变频器的输出频率。

控制系统随时检测用户管网的压力,实时控制,使用户管网的压力始终保持在设定压力的范围。

同时,通过电脑,智能控制技术实现人机对话,随时观察供水设备的运行曲线和运行状态,远地控制,自动监控。

另外,全封闭结构及负压的反馈抑制系统使设备可以和自来水管网直接串接,利用水泵工作的叠加原理,将自来水管网的压力叠加,大大地增加了无负压变频供水设备的节能效果。

当自来水压力不足致使压力下降时,设备通过系统中的检测装置采集水量及压力信号,实时反馈,通过微机控制,自动调节,抑制管网负压产生,保证了设备对市政管网不产生任何影响。

上田泵业是专业从事各类给排水成套设备生产和销售的企业。

产品涵盖一体化预制泵站,无负压变频箱式供水泵站,污水提升装置,油水分离装置,地埋式一体化污水处理装置,食品级不锈钢水箱,智能控制柜等,深受广大用户的欢迎。

无负压供水设备的优势

无负压供水设备的优势

无负压供水设备又被称之为管网叠压供水设备,广泛被应用在生活的各个领域。

为什么这个设备的应用那么广泛呢?主要原因是因为这个设备具有这些优势:1、节约设备成本投资,占地面积相对较小。

不仅对投资进行了节约,而且对自来水管网中一次供水压力进行充分利用。

可以采用在加压泵选择进行适当减小,促使设备的成本投入得到节约。

其次,对系统占地面积得到节约,对节约的土地进行充分利用,进一步将房屋占用面积得到提升,满足我国要求的对土地资源节约的效果。

2、干净无污染,供水设备系统的设置都属于全密封结构,从自来水管网开水直到用户家中的水龙头,因此,污染物不会出现进入供水系统的现象发生。

水体不会直接对空气进行接处,采用食品级不锈钢对过流部件进行制作,因此不会有水质污染的现象发生。

3、明显的节能效果,通常设备和自来水管网的链接属于直接串接,也就是在自来水厂进行一次供水管网压力的条件下在对所需的压力进行叠加,根据压力的不足,进行适当的增加,促使管网的余压得到充分利用。

再用水低峰期阶段,可以不对设备进行运行,会有明显的节能效果初显。

4、安装简单。

由于无负压叠压供水设备属于成套供应体系,因此用户只需对进出口水管进行连接即可使用,施工周期短,且安装便捷。

5、较低的运行成本。

由于在对加压泵的选型过程中运用较小,并且可运用对泵关联供水的方法,在城市用水低峰期时,能够对城市一次供水压力进行利用,可以不对泵进行启动或只对一台泵进行启动的方法,从而实现城市用水的需求。

当用水高峰期来临时方可对其他泵进行启动。

所以,在设备运行过程中会有较低的能耗形成,促使运行成本得到有效的降低。

6、停电现象发生时不会对供水的状态造成影响。

由于设备的公共供水管网路与用户管网是直接相连的,因此在停电时,虽然加压泵停止了运行,但自来水厂一次供水压力也能对用水需求得以满足。

7、后期管理提供便利。

由于无负压叠压供水设备属于微机全自动变频控制的,因此具备停电设备进行自动关机,来电设备进行自动开机的效果,对故障检测、技术诊断及报警提醒等较为完善,促使设备管理及维护过程中存在相对简便的优势。

无负压变频供水设备选型要求

无负压变频供水设备选型要求

无负压变频供水设备的选型要求
为解决高层建筑住户正常用水、流量小等问题,选择合适的供水无负压变频供水设备尤为重要,因为不同的加压泵有不同的运转功率,每个小时能够提供的水量也是不同的。

如果选择的加压泵不合理,遇到用水高峰期,比如早晚洗漱等,居民用水量超过了加压泵能够提供的水量总值,就会导致越往高层水量越小。

因此为更好的让居民用上放心水,在这里博海为大家介绍下无负压变频供水设备的选型要求。

1、用户提供供水量与供水压力外,还应提供自来水管网管径(便于和设备进水口对接)和自来水管网在用水高峰时的供水压力值(因无塔供水为叠压该数据便于计算扬程)。

2、无负压变频供水设备选型的工作点应充分考虑水泵效率区域。

3、对无负压变频供水设备的选型建议由专业人员提供或指导。

一般情况可采用建筑设计图中的给排水设计图所标定的流量及扬程
进行无负压变频供水设备选型,所以在选型的时候,如果有给排水设计图最好是向供水设备厂家提供设计图。

4、无负压变频供水设备的选型主要依据用户的供水参数(流量、扬程等),满足最不利点要求,选型时应考虑系统沿程和局部压力损失。

(一般沿程损失的计算可参考每10米沿程增加1米扬程的方法计算。

无负压供水设备即大楼从泵房至楼顶最不利配水点管路总长
100米,那么沿程损失可大概认为是10米,在确定扬程时,应增加10米计算)。

无负压供水设备型号

无负压供水设备型号

无负压供水设备的型号是STGW型。

它是专业技术人员在气压给水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套给水设备。

他取代了蓄水池的和屋顶水箱,能充分利用自来水管网的压力直接或间接供水,避免了能源的二次浪费和水质的二次污染,大幅度节约了基建投资并缩短了施工工期。

传统的供水方式离不开蓄水池中的水一般由自来水管网供给,这样,有压力的水进入水池后变成了零,造成大量的能源白白浪费。

STGW型无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

设备正常投入使用时,市政管网的水进入无负压稳流罐,罐内的空气从排气阀大量排出。

当空气排完时,阀内浮球被除水浮起,传动塞头至关闭位置,慢慢关闭排气口,停止排气,防止出水,当稳流罐内水流正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由排气孔排
出。

设备正常运行过程中,当市政管网供水量不足时,市政进水管管内水流空时,或稳流罐内水压低于大气压时,稳流罐内水位下降,浮球随之下降,带动塞头开启,吸入空气,使稳流罐内保持大气压力,不至对市政管网产生负压。

以上就是今天分享的全部内容,希望对大家有所帮助。

河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业,专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

DWS管网叠压变频无负压供水设备_无负压变频

DWS管网叠压变频无负压供水设备_无负压变频

DWS 无负压变频供水设备(二次供水增压设备)DWS 型变频供水设备可以直接利用管网压力增压,同时具有与水塔,高位水箱同等功能,压力恒定,全自动开 启和切换,无需专人看管,大大降低了水泵能耗,广泛用于小区生活供水,消防加压和喷泉系统。

广州无负压变频供水设备_管道无负压变频增压设备_无负压管道变频加压设备 不锈钢稳流罐 304 材质, 减少了二次污染,再加上气压罐,减少了小气量的冲击。

产品概述 DWS 无负压变频恒压供水设备是一种新型、清洁卫生、高效节能的变频供水设备,也被业界称为管 网叠压供水设备。

该设备为全封闭式结构,不需要建造任何形式的水池,避免了供水二次污染。

直接将食 品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连,充分利用自来水管网原有 压力能源,在同样供水需求的情况下,无负压变频供水可选择功率较小的水泵及控制设备。

同时在夜间小 流量用水情况下利用市政供水水压直接供水而无需启动水泵。

相比传统带水池的供水设备,该设备节约了 大量的电能和设备投资,其节能效果可高达 50%以上。

运行过程中,稳流调节罐配备的真空消除器可自 动消除设备运行过程中对管网所产生的负压,保证了正常供水的同时设备不会对市政管网其他用户造成影 响。

无负压变频供水是目前最高效节能的供水设备,特别适合城镇自来供应较为稳定和充足的场合使用。

功能特点 1、 设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合,使供水设备 与市政供水管网直接串联,实现稳压、节能、卫生、安全可靠、无负压、不用建水池或水箱。

2、 清洁无污染:增压泵采用最新水力模型制造的轻型立式多级不锈钢管道泵,过流部件采用精铸或 冲压焊接而成,表面经系列处理,符合饮用水卫生标准。

稳流设备采用食品卫生等级的不锈钢材质制造成 封闭机构,系统不会进入粉尘及其他杂质。

无蓄水设施,有效的避免了藻类滋生,防止了水源二次污染。

用户使用的是符合国家卫生标准的自来水。

无负压设备品牌排名

无负压设备品牌排名

国内无负压变频供水设备排行榜1、青岛三利集团有限公司北京分公司的WWG型无负压供水设备。

2、上海熊猫机械(集团)有限公司生产的大洋洲牌XMW-II型管网进水自动保压叠压(无负压)供水设备和AAB牌HLX型智能(无负压)水箱。

3、山东中锐供水设备有限公司生产的ZWG型无负压供水设备。

4、山东潍坊正大水电设备工程有限公司生产的ZWX-7智能无吸程供水设备。

5、山东淄博华鲁供水设备有限公司生产的XBB型箱式节能增压供水设备、SBH 型无负压供水设备。

6、山东双轮集团股份有限公司北京分公司的ZWL型无负压供水设备。

7、北京威德旺科贸有限公司的ZWJ型无负压供水设备。

8、北京诺兴科技发展有限责任公司生产的ZGB-Ⅰ型直接式供水增压设备。

9、上海连成(集团)有限公司生产的ZWL型水箱式管网叠压供水设备、ZWL型无负压供水设备。

10、江苏盐城瑞驰泵业有限公司生产的瑞驰牌RCDW叠压式稳流给水设备。

11、北京红河谷技术研究所生产的HZG无负压直接式变频供水设备。

12、上海东方泵业(集团)有限公司生产的BWOC型变频无负压给水设备。

13、上海凯泉泵业(集团)有限公司生产WFY型无负压供水设备。

14、上海开利泵业(集团)有限公司生产的KLSW(无吸程)变频恒压供水设备。

15、广州市白云泵业集团有限公司生产的BPSW无负压变频给水设备。

16、北京道吉机电设备有限公司生产的ZXBP型箱式无负压恒压变频供水装置、ZXBP型管道加压直吸变频给水设备。

17、北京同力华盛环保科技有限公司生产HWXZ型无负压箱式泵给供水设备、TLHSWFY无负压变频供水设备。

18、北京盈润丰机械有限公司所生产的HRW全自动无负压供水设备。

19、北京华夏源洁环保设备有限公司生产YJWG无负压变频供水设备。

20、京金龙泉泵业有限公司生产的LQGS型全自动正压(无负压)供水设备。

21、潍坊华冠自动化设备厂生产的XFS型全自动不锈钢无负压生活供水设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
B、全自动无负压变频供水设备产品手 机: (*^__^*)
说明ﻫIC系列:ﻫ用水时马达平缓启动,变频器依压力感应器回馈感测水压力,进而控制马达运转频率,无段改变成达转速,使用水压力稳定维持在压力设定值。
恒压稳压
使用时压力不会高于压力设定值,用水量超过恒压范围仍保持稳压供水。
无水断电ﻫ水源无水时泵浦自动断水,并自行尝试启动,直至正常供水为止。ﻫ止水停机ﻫ停止用水时,微电脑自动侦测回传并控制马达减速停机。
C、全自动无负压变频供水设备工作原理:手 机: (*^__^*)
ﻫ正常状态下,恒压泵变频运行,保持消防系统所需要压力。火警发生时,消防信号传至控制柜,自动开启消防泵,压力控制器保证消防主泵工频恒压运行。ﻫ长沙远科生产的消防变频供水设备是一种自动化新型消防喷淋给水设备.它采用先进的危机控制技术.变频恒压控制或智能工频控制。它可以接收消火栓按钮、消防控制中心等外部信号启动消防设备.消防设备可以根据消防管网压力情况与水池水位情况自动启动.并由压力反锁信号来决定水泵投入运行的时间和台数.以满足消防系统的需要。该系统平时由恒压泵维持消防系统压力。本设备经过公安部“国家固定灭火系统和耐火构建质量监督检测测试中心”监测合格。ﻫ高楼无塔供水设备配套的消防泵和气压罐及控制系统均为远科泵业专门设计制造.配套自动补气罐时.无需空压机.氮气瓶充气.可自动调节保证恰当的气水比例.高效利用气压罐总容积.具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能.具有消防泵自动定期巡检功能.可接受和处理各种消防信号以及发出各种运行工况信号。
消防喷淋给水设备产品介绍:ﻫ高楼无塔供水设备是系统平时维持压力的水泵.对系统起着监护作用和使系统具有自动控制的功能。恒压泵的压力可根据系统压力而确定.一般恒压泵的压力可根据系统压力而确定.一般恒压泵的压力比主泵高0.1Mpa—0.2Mpa.或者恒压泵压力为主泵的1.1倍—1.2倍。但对于恒压泵流量的确定就有不同的说法。《高规》第7.4.8条增压设施应符合下列规定:对消火栓给水系统不应大于5L/S;对自动喷水系统不应大于1L/S。美国NFPA20《StandandfortheInstallationofCentrifugalFirePumps》(1996Edition)规定恒压的流量不少于系统正常条件下的泄漏量.压力应能足够维持系统所需的压力。显然我国规定了恒压泵的流量的上限.而美国规定了恒压泵的下限。我国的恒压泵的流量设置要求能满足1个消防单元的用水量.美国是系统的泄漏水量。
“人无信不立,业无信不兴”,远科供水设备公司将一如既往地以追求卓越和持续不断的满足客户需要为宗旨;不断完善内部管理,视产品质量和优质服务为生命;以良好的信誉和更优惠的价格、快捷周到的供货方式,竭诚为用户创造最完美的价值!我们热情欢迎社会各界人士光临指导,考察及洽谈业务,真诚合作、互勉双赢、共创美好而洁净的生活用水新环境。ﻫ展望未来,我们信心百倍;将继续发扬自强不息,与时俱进,勇于开拓的精神;顺势而上,不断的改革创新,推动产品升级;不断的挑战自我,勇攀高峰!为发展我国的水工业,为创造我们的民族工业品牌而做出自己的贡献。
11、以上指定,价格另报。
高楼无塔供水设备安装注意
出口管路请使用金属管,可防止管压过高液体温度异常,导致管路破裂。
入口管路勿加装透气管,以防止泵浦吸入空气,导致泵浦动作异常。ﻫ须防止蓄水桶入水时水面所生之气泡被泵浦吸入,导致泵浦动作异常。ﻫ
声明:1、以上信息仅供参考之用,各项性能参数以实为准;
2、产品如有调整,恕不另行通知。
4、可指定压力桶容量及材质。
5、一般配置之压力桶以烤漆村力桶为主,不锈钢压力桶须另外指定。ﻫ 6、可指定压力桶以烤漆压力桶为罚,不锈负压力桶须另外指定。ﻫ 7、100HP以下马力机种可接受定制。
8、压差式机种可接受50Hz定制。ﻫ 9、泵浦可指定附载温控开关,于水温50±5℃跳脱,使用于水温60℃~90℃须另行定制。ﻫ10、IC系列可指定定变频器马力。
生活加压供水设备交互并列系列:ﻫ并列运转ﻫ使用时单台启动,随使用水量增加,单台运转无法满足设定的压力及使用水量时,第二台自行启动并入运转补偿,随水量递减速,单台可以满足设定的压力和水量时,第二台自动停机。
交互运转ﻫ启动顺序可依设定的时间交替运转。
高楼无塔供水设备订购说明
1、各机种可指定出入口径。ﻫ 2、可指定出入口为法兰式。ﻫ 3、交互式并列系列可指定入口为合流管。
测漏补偿
管路汇漏、滴水,微电脑自动侦测并运转水泵补偿压力至设定值。ﻫ压差切换ﻫ遇压力传送器功能异常时,可切换至压差功能,避免无水可用。(TPH2T/4T—IC标准型无此项功能)
ﻫX系列:ﻫ使用水时,管压降至压力开关ON值时,水泵自行启动增压送水;停止用水时,管压达压力开关OFF值时,泵浦自动关机。ﻫ
全自动无负压变频供水设备1
———————————————————————————————— 作者:
———————————————————————————————— 日期:

A、全自动无负压变频供水设备
长沙远科供水设备有限公司以研究、生产、销售、安装、维修于一体的股份制企业,以研制生产供水设备为主体的高新技术企业,下设远科泵业有限公司,远科成套设备有限公司。专业生产经营变频供水设备,恒压供水设备,无负压供水设备,无塔供水设备,管网叠压供水设备,气压供水设备,变频调速供水设备,气压消防供水设备,不锈钢无负压变频供水设备,消防控制柜,自来水供水设备,立式空调泵,管道离心泵,生活供水设备,消防泵,多级消防泵,中开泵,化工泵,卧式离心泵等水泵产品的股份制企业。ﻫ公司专业生产经营变频恒压供水设备、无负压供水设备、无塔送水器、箱式无负压泵站等。十年来,我企业本着“开拓创新、诚信为本、质量第一、携手共赢”的经营理念,坚持“以质量求生存、以品种求发展、以管理求效益”的指导思想。使产品精益求精,以满足各行业、各层次用户的不同需求。孜孜奋进,不断创新,取得了ISO9001质量管理体系认证、CCC证、GS认证和多项专利技术、国家重点推广项目。公司产品适用于高楼供水、加压泵站、宾馆酒店热水循环、小区改造、水厂自动化系统、管道直饮水、部技术力量雄厚;测试设备先进;始终坚持以专业化的生产管理经验,规模化的高效加工生产能力,极具竞争优势的多层次价格和可靠的产品质量以及完善的服务,不仅赢得了广大用户的大力支持,也得到了广大客户的高度信赖与赞誉。
相关文档
最新文档
