线管的代号及敷设方式

线管的代号及敷设方式线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。

电线、电缆导管和线槽敷设技术交底-SC

（3）埋入有腐蚀性或潮湿土壤中的管线，如为非镀锌钢管，应刷沥青漆油后缠麻，然后再刷一道沥青漆。
二、线槽安装
1、安装要求
（1）线槽的接口要平整，接缝处应紧密平直。槽盖装上后应平整，无翘角，出线口的位置准确。
（2）不允许将穿过墙壁的的线槽与墙上的孔洞一起抹死。
（3）线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。
4、切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。
四、施工工艺
一、钢管暗敷设
1、工艺流程
材料准备防腐→按图画线定位→量尺寸割管→煨弯→随土建施工配管→接地线连接→管路防腐处理。
2、材料准备防腐
焊接钢管应进行防腐处理，内外均应涂刷两遍防腐漆，埋在混凝土内的钢管外表可不防腐，内壁可用棉布，蘸油漆，从一端来回拖拉，直到另一端有油漆渗出为合格，待干后再做1次。
（4）其他专业在施工中，注意不得碰坏电气配管。严禁私自改动电线管及电气设备。
七、质量通病治理
1、质量通病
（1）管煨弯处出现凹凸过大，弯曲半径达不到要求。
（2）跨接地线卡接不牢。
（3）暗敷管保护层小于15mm，有的个别外漏。
2、采取措施
（1）管煨弯时使用手动煨管器，应采用配套的煨管器，移动要适度，用力不可过猛。使用油压煨弯器或煨弯机时，模具应配套，管子焊缝应在侧面。
鲁DQ-004
工程名称
国际信息创新园项目3#、4#、7#、8#、11#、12#
施工单位
青岛建设集团有限公司
分项工程名称
电线、电缆导管(SC钢管)和线槽敷设
交底日期
2015年月日
交底内容：
一、主要机具
1、液压煨管器、液压开孔器、无齿锯、台钻、手电钻、电锤、电焊机、手动弯管器。

钢管敷设工程(明敷)

交底内容：一、施工准备（1）作业条件：墙体龙骨施工完成，吊顶内配管应配合吊顶施工前进行，并确定线管的走向、弹出实际位置，在有大型吊灯的位置应放好预埋件，管路在顶板上及墙内的甩口位置应准确。

二、工艺流程熟悉图纸测量管路预制加工管弯、支架、吊架管路敷设变形缝处理连接盒箱。

三、质量要求1、明配管弯曲半径一般不小于管外径的6倍，如有一个弯时，可不小于管外径的4倍。

2、吊顶内管路敷设的管材按设计要求正确选用，不能上人的固定封闭吊顶按暗装配管敷设，这些部位除灯具自身的接线盒外，不应装设接线盒，由于线路分支等必须加盒时，应考虑在检修孔旁边，吊顶内装设的接线盒必须单独固定，其朝向应便于检修和接线。

3、吊顶内管路穿过建筑伸缩缝、沉降缝时应有补偿装置。

四、吊杆加工1、根据图纸灯具的重量选择吊杆的直径，如设计无要求时，一般吊杆的直径应不小于φ8的圆钢，支架不小于25*25*3mm角钢制作，按要求进行加工敷设，并进行防腐处理。

2、根据吊顶的标高距离截取吊杆的长度，吊杆的一端与角钢焊接，角钢一般为30*3，角钢一面钻φ8的螺栓孔，另一面与吊杆双面焊接，焊接的长度为30mm。

五、操作工艺1、熟悉图纸并结合其他专业图纸，经过综合考虑保持其他管路的安全距离，确定盒箱的正确位置及管路的敷设部位和走向，以及在不同方向进出盒箱的位置。

2、管路、盒的测量放线：按照管路横平竖直的原则，沿管路的垂直和水平方向敷设，根据设计吊顶内标高高度，测定线盒的正确位置，把管路的垂直、水平走向弹出线，按照安装标准规定的固定点间距尺寸计算确定吊件的具体位置，并注意与其他管路相互间的最小距离。

3、固定的距离应均匀，管卡与终端、转弯中点两侧或接线盒两端的距离为150mm-250mm。

吊件的间距（JDG20为1000mm，JDG25为1500mm、焊管SC32为不大于2000mm），并用专用管卡进行固定。

4、JDG镀锌钢管一般采用手板煨管器，煨管器应根据管子直径选用，不能以大代小，更不能以小代大，煨管时把煨管器套在管子需要弯曲部位（即弯曲点），用脚踩住管子扳动煨管器手柄，稍加一定的力，使管子略有弯曲，然后逐点向后移动煨管器，重复前次动作直至弯曲部位的后端，使管子逐步煨出所需要的弯曲角度。

常规电气预埋管施工技术规范(SC,JDG,PVC)

常规电气预埋管施工技术规范(SC,JDG,PVC)电气保护管的敷设通常采用暗配方式，数量庞大，保护管为焊接钢管，规格从SC15到SC50不等，其中SC15、SC20、SC25占据了大部分，它们被暗敷在地面、楼板、墙体和柱子上。

在施工过程中，暗配管必须保证一次性预埋成功，没有弥补和返工的余地。

因此，在预埋时必须注意保证预埋管位置准确，无遗漏现象。

此外，预埋管必须做好封堵，防止水泥进入管内，造成管路不通或者预埋管、盒报废。

在准备工作中，需要进行图纸会审，对土建结构设计图与下道工序相关的设备安装、建筑装饰等图纸进行对照审核，以确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合，编制预埋件、预留孔埋设计划。

如果发现预埋件不吻合，应及时向驻地监理及设计院以书面报告的形式进行汇报，待得到设计院的变更设计或监理的正式批复书后，再将预埋件、预留孔洞单独绘制成图，责成专人负责技术指导、检查，并作好技术交底工作。

测量放线是准备工作的另一个重要环节。

根据设计要求，分段对预埋件、预留孔洞进行测量放线，测量放线应执行测量“三级”复核制。

安装标高均应符合土建标高线，等土建标高确定之后，在进行安装施工。

加工控制也是准备工作的关键环节之一。

预留孔洞模型应按设计大小、形状进行加工制作，其精度应符合设计要求。

预埋件应按设计规定的材质、大小、形状进行加工制作，并严格按测量放线位置正确安装，保证焊接牢固，支撑稳固，不变形和不位移。

孔洞的填料均采用塑料带包裹湿锯末，以便验收后便与清理。

在浇注混凝土过程中派专人配合校对，看管模具、埋件，以免移位，如有移位，及时改正。

检查验收是准备工作的最后一个环节。

预留孔洞模型安装、预埋件安装完成后，由总工程师、质检、工序技术人员组织检查验收，重点检查预埋位置、数量、尺寸、规格是否符合设计要求。

自检合格后，报请驻地监理工程师检查验收，并手续，签认后，方能进行下道工序施工。

验收过的预留孔洞、预留管道等成品，要采取有效的保护措施，有条件施工的及时施工，没有条件施工的应派专人看护。

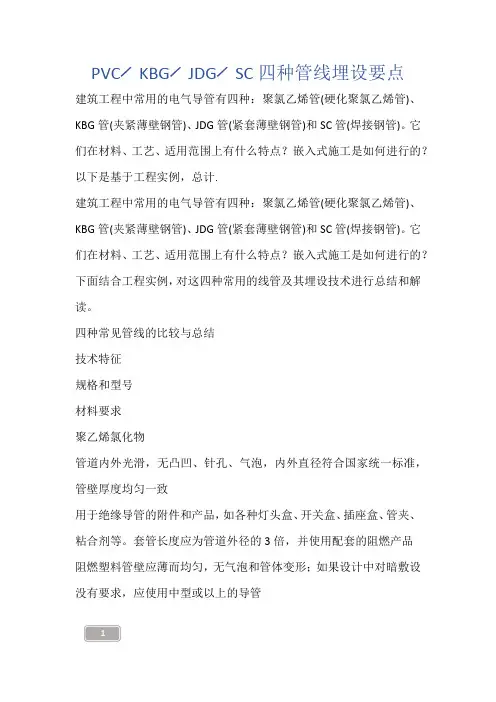

建筑知识-PVC╱KBG╱JDG╱SC四种管线埋设要点

PVC╱KBG╱JDG╱SC四种管线埋设要点建筑工程中常用的电气导管有四种：聚氯乙烯管(硬化聚氯乙烯管)、KBG管(夹紧薄壁钢管)、JDG管(紧套薄壁钢管)和SC管(焊接钢管)。

它们在材料、工艺、适用范围上有什么特点？嵌入式施工是如何进行的？以下是基于工程实例，总计.建筑工程中常用的电气导管有四种：聚氯乙烯管(硬化聚氯乙烯管)、KBG管(夹紧薄壁钢管)、JDG管(紧套薄壁钢管)和SC管(焊接钢管)。

它们在材料、工艺、适用范围上有什么特点？嵌入式施工是如何进行的？下面结合工程实例，对这四种常用的线管及其埋设技术进行总结和解读。

四种常见管线的比较与总结技术特征规格和型号材料要求聚乙烯氯化物管道内外光滑，无凸凹、针孔、气泡，内外直径符合国家统一标准，管壁厚度均匀一致用于绝缘导管的附件和产品，如各种灯头盒、开关盒、插座盒、管夹、粘合剂等。

套管长度应为管道外径的3倍，并使用配套的阻燃产品阻燃塑料管壁应薄而均匀，无气泡和管体变形；如果设计中对暗敷设没有要求，应使用中型或以上的导管KBG管导管上应标明制造商名称、阻燃标志、型号、外径尺寸、导管长度和每批产品的性能标准号。

线管内外壁光滑，无明显气泡、裂纹和不均匀的颜色缺陷；内外表面无肋及类似缺陷；管口边缘光滑，不损伤电线电缆绝缘层；KBG钢管内外壁镀锌层应光亮均匀，无破损和脱落管壁厚度、内径和外径应均匀JDG管型号规格符合设计要求，管面有明显的不脱落的产品标志金属内外壁涂层均匀完整，无剥落和腐蚀管道连接套管及其金属附件的内外壁表面光滑，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷管子连接套及其金属附件壁厚均匀，管口边缘平整光滑。

紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好管壁厚度、内径和外径应均匀SC管钢管没有压扁，内壁光滑焊缝均匀，无劈裂、砂眼、肋和凹平现象导管无严重腐蚀锁紧螺母外观完好，螺纹清晰，无翘曲变形导管的管径、壁厚和均匀度一个管线嵌入式技术实例解读盒子预制通常的做法是在混凝土浇筑前，将线盒内填满锯末，用胶带包裹密封。

SC管的暗敷技术交底

一、施工准备（一）混凝土墙内焊接钢管施工准备1、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。

（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。

（3）钢管的长度的偏差是否在允许范围内，即全长允许偏差在20mm。

（4）钢管的弯曲度是否在允许范围内，每米不大于3mm。

（5）切口应垂直、无毛刺，切口斜度不应大于2º。

焊缝应整齐，无缺陷（6）管箍：大小应符合国家标准要求，丝扣清晰、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。

（7）锁紧螺母：尺寸符合国家标准要求，外层完好无损，丝扣清晰、均匀、不乱扣、镀锌层均匀。

（8）盒、箱：铁制盒、箱的大小尺寸以及壁厚应符合设计及标准要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色均一，无锈蚀等现象2、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

二、作业条件1、配合土建结构施工时，结合建筑施工图，按电气管线布置图弹出水平线和墙厚度线。

确定盒箱与管路。

2、配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。

3、根据土建图纸标出墙的位置确定配管甩出的管头。

4、砌体施工过程应及时准确地将布线配管随墙预埋好。

三、工艺流程（一）混凝土墙内焊接钢管施工主要工艺流程管子切断→套丝→煨弯→随土建施工进行分层分段配管→管线补偿→跨接地线的焊接→管线防腐四、操作工艺（二）混凝土墙内钢管操作工艺1、管路的切断配管前根据图纸要求的实际尺寸将管线切断，切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐,不得有斜口。

锯断后应去除管口毛刺。

2、管路的套丝〔1〕套丝一般采用套丝板来进行。

套丝时，先将管子固定在台虎钳或龙门压架上，钳紧。

根据管子的外径选择好相应的板牙，将绞扳轻轻套在管端，调整绞板的三个支承脚，使其紧贴管子，这样套丝时不会出现斜丝，调整好绞扳后，手握绞扳，平稳向里推，带上2~3扣后，再站到侧面按顺时针方向转动套丝扳，开始时速度应放慢，套丝时应注意用力均匀，以免发生偏丝、啃丝的现象，丝扣即将套成时，轻轻松开扳机，开机通扳。

强电工程管线敷设安装技术交底 JDG线管,KBG线管,SC焊接钢管

技术交底记录表B2 编号：OYD-024金属导管的防腐第14.2.4条5 绝缘导管的连接和保护第14.2.9条6 柔性导管的长度、连接和接地第14.2.10条三、工艺流程四、操作工艺（一）熟悉图纸不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。

按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。

（二）测量管路、盒及吊杆的位置1、根据电气设计图纸以土建吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。

2、管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。

用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。

3、吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。

敷设方式导管种类导管直径15～20 25～32 32～40 50～65 65以上管卡间最大距离（m）支架或沿墙明敷壁厚＞2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5 壁厚≤2mm刚性钢导管 1.0 1.5 2.0 ——刚性绝缘导管 1.0 1.5 1.5 2.0 2.04、当吊顶有分格块线条时,灯位必须按吊顶块分布均匀,见图5-3。

（9）吊顶内管路敷设应保持与其他专业管线的最小距离:①当管路敷设在热水管下面时为0.2m,上面时为0.3m。

②当管路敷设在蒸汽管下面时为0.5m,上面时为lm。

当不能符合上列要求时,应采取隔热措施,对有保温措施的蒸汽管,上、下净距均可减少至0.2m。

电气工程热镀锌钢管(SC)敷设方案

电气工程热镀锌钢管(SC)敷设方案1)工艺流程：预制加工→测定安装位置→管路敷设与连接→接地线卡接2)钢管敷设：(1)预制加工：按图加工好各种盒、箱、管弯。

钢管尽量采用煨弯，煨弯可采用冷煨法或热煨法。

①冷煨法：一般管径为20mm及以下时，用手扳煨管器。

先将管子插入煨管器，逐步煨出所需弯度。

管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。

②热煨法：首先炒干砂子，堵住管子一端，将砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住，放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却。

要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于外径的1/10。

暗配管时弯曲半径不应小于管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。

③管子切断：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。

(2)测定盒、箱位置：根据设计图纸要求测定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

(3)稳注盒、箱：稳注盒、箱要求灰浆饱满，平整牢固，坐标正确。

现浇混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空鼓。

盒、箱安装要求。

现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。

3)管路连接：(1)管与管的连接：本工程SC管均为焊接钢管，于焊后做防腐处理。

(2)管进盒、箱连接：①盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。

铁制盒、箱严禁使用电焊、气焊开孔，并应刷防锈漆。

如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或用砂浆平齐，不得露洞。

②管口入盒、箱，暗配管可用跨接固定在盒棱边上，严禁管口与敲落孔焊接，管露出盒、箱应应小于5mm。

线管敷设技术交底

年月日
本表由施工单位填写，交底人员与接受交底人员各保存一份。
1）线管无弯曲，管长每超过30m
2）线管有一个弯曲，管长每超过20m
3）线管有两个弯曲，管长每超过15m
4）线管有三个弯曲，管长每超过8m
4.线管用扎丝与钢筋绑扎固定，线管直管段固定点间距不应大于1m，接线盒两端及弯曲段均应固定，其距接线盒、弯曲中心不应大于0.5m。
5.墙内暗敷管线为后期开槽处理，前期板上敷设管线应结合土建图纸开孔上、下翻。转孔位置应位于墙中心处，上、下翻线管长度不应大于30cm，管口必须及时封堵，避免管线堵塞。上、下翻得线管应采取固定措施，避免折断和移位。
卫生间隔墙上开关应距隔墙阳角20cm，灯线盒应分别位于板中心位置，偏差不得大于2cm；宿舍门口处开关与门洞边间距为15cm。所有宿舍内接线盒位置必须准确整齐。线盒按位置放好后应及时固定。
2.煨弯半径需符合现有国家规范，线管的弯曲半径应大于6倍的线管外径。严禁出现小于90°弯。
3.线管布管方式及线管材质按照图纸施工，未经同意严禁私自修改，线管敷设线路应沿最近的方向敷设，尽量采用直线线路，减少弯曲；但是为符合线管保护层厚度，板内严禁三层管交叉重叠；平行的两根线管间距应大于5cm；板内线管的交叉角必须大于45°。所有楼板内暗敷的线管其保护层厚度不应小于3cm。所有线管接头及线盒接头处要求用胶带包扎。下列情况之一应在中间加装一个过线盒：
（2）其他材料：铁钉、扎丝、胶带、锯末、油漆
（3）主要机具：手电钻、开孔器、切割机、钳子、卷尺、水平尺、线坠、红铅笔、弯簧、弯管器
2、技术准备
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
