第三章 介质电导
介质电导率和介电常数

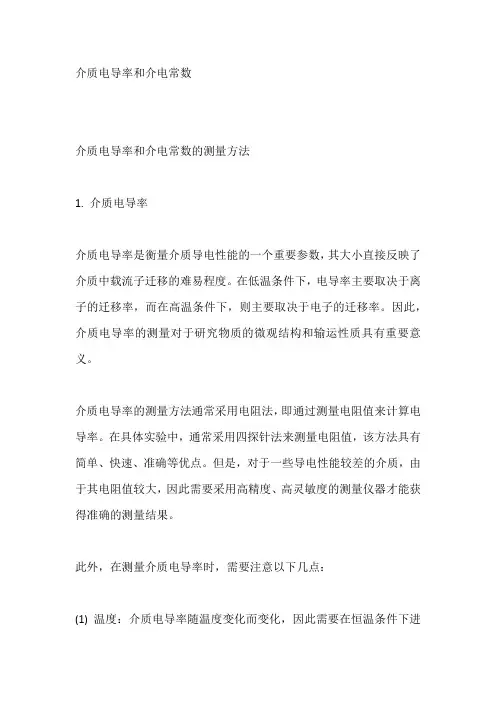

介质电导率和介电常数介质电导率和介电常数的测量方法1. 介质电导率介质电导率是衡量介质导电性能的一个重要参数,其大小直接反映了介质中载流子迁移的难易程度。
在低温条件下,电导率主要取决于离子的迁移率,而在高温条件下,则主要取决于电子的迁移率。
因此,介质电导率的测量对于研究物质的微观结构和输运性质具有重要意义。
介质电导率的测量方法通常采用电阻法,即通过测量电阻值来计算电导率。
在具体实验中,通常采用四探针法来测量电阻值,该方法具有简单、快速、准确等优点。
但是,对于一些导电性能较差的介质,由于其电阻值较大,因此需要采用高精度、高灵敏度的测量仪器才能获得准确的测量结果。
此外,在测量介质电导率时,需要注意以下几点:(1) 温度:介质电导率随温度变化而变化,因此需要在恒温条件下进行测量。
(2) 杂质:介质中的杂质会影响离子的迁移率,从而影响电导率。
因此,在实验前需要对介质进行提纯。
(3) 结构:介质的结构也会影响离子的迁移率,因此需要在相同的结构条件下进行比较。
2. 介电常数介电常数是衡量介质介电性能的一个重要参数,其大小直接反映了介质中电场对电荷的作用力。
在高频电路中,介电常数对于信号的传输速度和信号的质量都有重要影响。
因此,介电常数的测量对于研究物质的电磁性质和微波器件的设计具有重要意义。
介电常数的测量方法通常采用电容法,即通过测量电容值来计算介电常数。
在具体实验中,通常采用平行板电容法来测量电容值,该方法具有简单、快速、准确等优点。
但是,对于一些具有非线性介电性能的介质,由于其电容值会随着外加电压的变化而变化,因此需要采用高精度、高灵敏度的测量仪器才能获得准确的测量结果。
此外,在测量介电常数时,需要注意以下几点:(1) 频率:介电常数随频率变化而变化,因此需要在恒定频率条件下进行测量。
(2) 外加电压:外加电压会影响介质的极化程度,从而影响介电常数。
因此,在实验前需要将介质放置在一定外加电压下进行极化处理。
5 电介质的极化、电导和损耗
电介质分类: 按状态分气体、液体和固体三类 气体介质广泛用作电气设备的外绝缘; 液体和固体介质广泛用作电气设备的内绝缘。
常用的液体介质:变压器油、电容器油、电缆油; 常用的固体介质:绝缘纸、纸板、云母、塑料、电瓷、玻璃、 硅橡胶。 电介质的电气特性表 现在电场作用下的:
2、介质损耗
交流时流过电介质的电流:
I=I R+I C
介质损耗(有功损耗):
P UI cos=UIR UIC tan=CU 2 tan
由上式可见,介质功率损耗P与试验电压、被试品尺寸等因 素有关,不同试品间难以互相比较;而对于结构一定的被试 品,在外施电压一定时,介质损耗只取决于tan δ。 tan δ被称为介质损耗角正切,它只与介质本身特性有关, 与材料尺寸无关,因而不同试品的tan δ可相互比较。
①偶极子极化;②夹层极化
偶极子极化(转向极化) 非弹性极化; 特点: 极化时间较长; 频率对极化有影响; 有能耗;
(a)无外电场 (b)有外电场
温度较低时,T↑→分子间作用力↓→转向容易→极化↑; 温度较高时→热运动加剧阻碍转向→极化↓
夹层极化 合闸瞬间:
U1 U2
t 0
C2 C1
稳定后: U1
对同类试品绝缘的优劣可用tan δ来代替P对绝缘进行判断。
tanδ的物理含义:表征单位体积均匀介质内能量损失的大小
介质损耗的等值电路分析可用并联等效电路或串联等效电路
Ir U /R 1 tg p I c U C p C p R
U2 Pp U 2 C p tg R
2、影响电介质电导的因素
场强、杂质和温度。
(1)电压(电场强度):
(2)杂质:
电介质及其介电特性-电导
10
离子晶体的离子电导
2. 2 晶体中的缺陷浓度
根据热力学定律,体系自由能F与体系内能 U和熵S有:
F = U − TS
系统的熵S与系统的微观状态数W遵从 :
S = k ln W
式中k为玻尔兹曼常数。 式中 为玻尔兹曼常数。 为玻尔兹曼常数
系统的内能U及微观状态数W均与缺陷浓度n有关,当 系统处于平衡状态下应有
电介质理论及其应用
8
离子晶体的离子电导
2. 1 晶体中缺陷的产生
离子晶体中载流子的形成与晶体中缺陷的产生有关,晶 体中的缺陷主要有两类: 弗兰凯尔(Frenkel)缺陷: 离子晶体中如含有半径较小的离 子,由于热激发这些离子有可能从晶 格点位置跃迁到点阵间形成填隙离子, 同时在点阵上产生一个空位。这种填 隙离子和离子空位,同时成对产生的 缺陷。
∆nδ qδ v =( )e υ= n0 6kT
2
−
u0 kT
E
qδ v µ = =( )e E 6 kT
2
υ
−
u0 kT
电介质理论及其应用
18
离子晶体的离子电导 强电场下, ∆u > kT , e
∆u kT
>> e
−
−
∆u kT
µ =
δv
6E
e
u0 kT
e
qδE 2 kT
弱电场作用下,填隙离子所引起的离子电导率:
21
非离子性介质的离子电导
3.非离子性介质的离子电导
石英、高分子有机介质、液体介 质等非离子性介质,它们主要由共 价键分子组成。 这类介质在弱电场下的电导主要 是由杂质离子引起,但也会存在电 子及胶体产生的电导。一般电导率 很低。 其电阻率随温度的变化也都遵从 热离子电导相似的规律:
电介质物理课件(2005-3)
载流子浓度 n 1580 (1 / cm 3),相对于 N 0 6 .62 10 19 (1 / cm 3)是 很小的。
j 2. 电场较强时, n 2, qd j q(Nd n 2 d) qNd 常数 jS
3. 高电场区 如电场很高,例如E>106V/cm,离子在电场中获 得很高的能量而产生新的碰撞和电离,使N随E 的增大指数增加,导致电流的指数增大 。
Li Na K R
B 1 1.纯玻璃: A exp ( ) 10 -17 ( cm) T SiO2:B 22000 B2 O3:B 25500
激活能大,电导率低
引入一价金属离子的影响: 1.结构松散,使U下降,电导增加。 2.缺陷离子数增加 ,电导增加, 也与R2O的浓度成正比
L
欲提高介质的绝缘性能,可以从两个方面着手: 减小电介质的载流子数 , 降低迁移率。 极化和电导的区别:
A
离子微小位移 ——产生 离子从一个电极位移至另一 个电极 ——形成电导
m2 为载流子的迁移率 s V
如有m种载流子,
m
j ni qi i E
i0
§3-2 气体介质的电导
3§3-4固体介质电导霍耳效应固体介质按结构可分为: 晶体 非晶体 固体介质的电导按导电载流子的种类可分为: 离子电导 在弱场中主要是离子电导 电子电导 某些物质,例如钛酸钡,钛酸钙, 钛酸锶等钛酸盐类,在常温时,除离子电导外也呈 现出电子电导的特性。 固体介质导电性质的判断: 霍尔效应 ―――判断电子电导 法拉第效应―――判断离子电导
A exp( -
晶体中总的离子电导率 为:
负填隙 , 离子对电导的贡献。 : U B ) A exp( ) KT T 平均温度指数; 平均激活能(活化能) 。
3-2电介质电导
固体介质中存在离子电导。 固体介质中存在离子电导。 离子电导 固体介质除体积电导以外,还存在表面电导。 固体介质除体积电导以外,还存在表面电导。固 体积电导以外 表面电导 体电介质的表面电导主要是由附着于介质表面的 水分和其他污物引起的。 水分和其他污物引起的。
高电压技术精品课程
3-2 电介质的电导
电导:用电导率表示, 电导:用电导率表示,用来表征物体传输 电流能力的物理量。 电流能力的物理量。
金属导体:温度升高,电阻增大,电导减小。 金属导体:温度升高,电阻增大,电导减小。 增大 减小 绝缘介质:温度升高,电阻减小,电导增大。 绝缘介质:温度升高,电阻减小,电导增大。
各类电介质电导的特点
1、气体电介质的电导 、
气体介质只要工作在场强低于其击穿场强时, 气体介质只要工作在场强低于其击穿场强时,其 电导是很微小的,故是良好的绝缘体, 电导是很微小的,故是良好的绝缘体,气体电导 主要是电子电导 电子电导。 主要是电子电导。
2、液体电介质的电导 、
液体介质中形成电导电流的带电质点主要有两种: 液体介质中形成电导电流的带电质点主要有两种: 一是构成液体的基本分子和杂质离解而成带电质 离子电导。 构成离子电导 二是液体中的胶体质点( 点,构成离子电导。二是液体中的胶体质点(如 变压器油中悬浮的小水滴) 变压器油中悬浮的小水滴)吸附电荷后变成带电 质点,形成电泳电导 电泳电导。 质点,形成电泳电导。
高电压技术精品课程
电介质的等效电路
高电压技术精品课程
R1:体积绝缘电阻 R2:表面绝缘电阻
高电压技术精品课程
高电压技术精品课程
亲水性电介质: 亲水性电介质: 水分在其表面形成连续水 如玻璃、 膜,如玻璃、陶瓷等
电介质的电导
高压绝缘基本理论

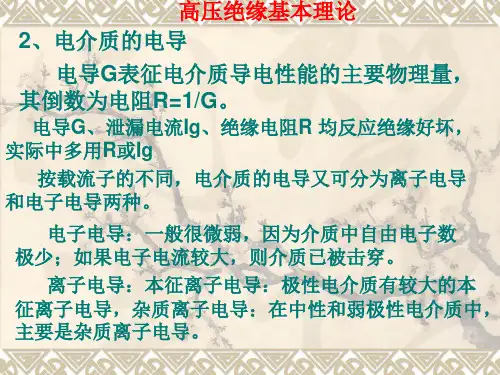

Hale Waihona Puke 高压绝缘基本理论 2、电介质的电导 电导G表征电介质导电性能的主要物理量, 其倒数为电阻R=1/G。
电导G、泄漏电流Ig、绝缘电阻R 均反应绝缘好坏, 实际中多用R或Ig 按载流子的不同,电介质的电导又可分为离子电导 和电子电导两种。
电子电导:一般很微弱,因为介质中自由电子数 极少;如果电子电流较大,则介质已被击穿。 离子电导:本征离子电导:极性电介质有较大的本 征离子电导,杂质离子电导:在中性和弱极性电介质中, 主要是杂质离子电导。
高压绝缘基本理论
(3)固体电介质电导 通常是杂质离子参与导电 接近击穿时碰撞游离和阴极释放出大量电子参与导电
体积电导和表面导电:
表面电导通常远大于体积电导,受环境影响很大, 如受潮、脏污。所以,在测量体积电阻率时,应尽 量排除表面电导的影响,应清除表面污秽、烘干水 分、并在测量电极上采取一定的措施。 电介质电导受温度影响较大:温度高,电导大,泄 漏电流大,绝缘电阻低。
高压绝缘基本理论
(2)液体电介质电导 分类:
离子电导:电介质分子或杂质分子离解成离子参与电导。 中性、弱极性液体介质电导小。 电泳电导:载流子为带电的分子团,通常是乳化状态的 胶体粒子(例如绝缘油中的悬浮胶粒)或细小水珠,他 们吸附电荷后变成了带电粒子。 液体绝缘的电导主要是含杂质(水、纤维、气体 等),构成小桥,电导电流增大,并恶性循环。
高压绝缘基本理论
(1)气体电介质电导 气体电介质在低于气 体击穿电场强度下,泄 漏电流极小,故可作为 标准电容器的介质。
I
放电
Uj
U
当气体电介质场强达到其击穿场强时,气体分子发 生碰撞游离大量电子参与导电。气体由绝缘状态变为 导电状态 提高气体耐电强度的措施:提高气体压力
第三章电介质电导和击穿详解
第七页,共55页。
返回
2.气体为何能导电?如何对其导电过程进行理论分 析?(掌握)
(1)气体导电机理 (2)气体电导过程的理论分析
第八页,共55页。
返回
(1)气体导电机理
气体能导电是因为气体中存在一定浓度的带电正 负离子(载流子),载流子存在则是因为气体中随 时随地进行着下述两个过程:
第二十七页,共55页。
n0
返回
③ 击穿电压的确定---------巴申定律
BP
APe E
ed 1 1
Vm
BPd
ln
APd
/ln
1
1
第二十八页,共55页。
返回
(4)结果分析
① 理论和实验结果相当 吻合
② 随Pd的变化存在极小
Vm
BPd
ln
APd
/ln
1
1
值
③ 在压力较小时提高 真空度或在压力较大 时提高气体压力均可 提高击穿电压
第三十五页,共55页。
返回
3.什么是电子电导?有何特点?(掌握)
通过电子的运动而产生的电导称为电子电导,电介质可 以通过以下几种方式形成电子电导
(1)本征激发:
从价带跃迁到导带,随温度呈指数增长关系,一般 电介质在常温下其电导率可忽略
(2)隧道效应:
当电场较强时,电子则可能通过隧道效应穿过 势垒后到达导带或阳极而形成电子电导。包括 的隧道效应有:阴极→导带 价带→阳极。强 电场作用下比较明显。
当电场较大时
x1
N n
1
n 1 cE 1
x x 2 1 2x
J E qn d
所以电流密度达到饱和不随电场的变化而变化
第十六页,共55页。
《电介质的电导》课件
根据不同的分类标准可以将电介质分为不同的类型。
总结词
根据不同的分类标准,电介质可以分为多种类型。例如,根据电介质中分子极性的不同,可以分为非极性电介质和极性电介质;根据电介质在电场中的响应方式,可以分为线性电介质和非线性电介质;此外,还可以根据电介质的用途、状态、组成等分类。
详细描述
CHAPTER
温度
对于离子电导,溶液或熔融盐的浓度越高,离子浓度越高,电导率越大。
浓度
对于气体或液体电解质,压力增大可以增加离子浓度,从而提高电导率。
压力
对于固体材料,掺杂和缺陷可以改变载流子浓度,从而影响电子或离子电导。
掺杂与缺陷
03
Hopfield方程
描述了半导体材料的电导与掺杂浓度的关系,适用于描述弱掺杂半导体的电导行为。
在电力系统和电气设备中,绝缘材料的选择至关重要,它直接关系到设备的安全运行和可靠性。电介质电导的应用可以帮助评估材料的绝缘性能,从而选择合适的材料,避免设备发生击穿或放电现象。
总结词
电力设备的绝缘检测是保障电力系统安全稳定运行的关键环节,通过电介质电导的测量和分析,可以及时发现设备内部的绝缘缺陷。
电介质与金属的界面导电机理
研究电介质内部载流子的输运机制,以优化电介质的导电性能。
电介质内部的载流子输运机制
研究电介质在高温、高压、强磁场等极端条件下的导电性能,以拓展其在极端环境下的应用。
电介质在极端条件下的导电性能
THANKSFOR
感谢您的观看
WATCHING
CHAPTER
03
电介质的电导特性
通过离子在电场作用下的迁移实现电导,主要存在于电解质溶液和熔融盐中。
离子电导
通过电子在固体材料中的迁移实现电导,主要存在于金属和半导体材料中。
电介质的电导
电介质的电导
嘿,咱今儿就来说说电介质的电导这档子事儿。
你想想啊,这电介质就像是一群排好队的小朋友,电导呢,就是看这些小朋友能不能好好地传递东西。
咱平常生活里好多东西都跟这有关系呢。
有一回啊,我和我那几个哥们儿在一块儿聊天。
我就说:“你们知道不,这电介质的电导可有意思啦!”
我那胖哥就眨巴眨巴眼睛问:“咋个有意思法呀?”
我就给他解释:“你看啊,要是电导好呢,电流就能顺顺利利地通过,要是电导不行,那就得卡壳啦。
”
瘦猴在旁边接话:“嘿,那不就跟咱走路一样嘛,路好走就走得快,路不好走就磕磕绊绊的。
”
“对对对,就是这个理儿!”我笑着说。
咱就说那电线吧,里面的电介质要是电导不好,那电流走起来多费劲啊,说不定家里的电灯都亮不起来,那咱不就得摸黑啦。
还有那些电子设备,要是电导出问题,那不得闹心死。
电介质的电导还和温度有点关系呢。
就好比冬天的时候,天气冷,有些东西好像就不太灵光了,电导可能也会受点影响。
咱人冷了还不爱动呢,这电介质也差不多。
而且啊,不同的电介质电导也不一样。
有的就像个小快手,电流通过得可快了;有的呢,就慢悠悠的,电流得耐着性子等。
咱在生活中可得注意这些呢。
选电器啥的,就得看看这电导方面咋样,可别弄个电导不行的回来,到时候用起来麻烦。
反正啊,电介质的电导虽然看不见摸不着,但它的作用可大着呢。
咱得重视起来,多了解了解,这样才能更好地和这些电啊、电子设备啥的打交道。
咱可不能小瞧了它,不然啥时候它给咱使个绊子,咱都不知道为啥呢!就这么着吧,大家可得记住咯!。
电介质的电导
胶粒的 电 nq v 导 2n率 q 0 : E 3
8n(0) 2rCONSTAN 3
华尔顿定律
3. 液体电导主要是杂质和胶粒,这都不是液体介 质的本征特性。可以通过在液体介质中加硅胶和 活性剂的方法来改善液体介质的性能。
本征离子的华尔顿定律
液体分子的迁移率为:
2 exp (
U
0)
6 KT
KT
式中
U
、
0
、
分别为液
体分子迁移势垒高度、
势
垒间距和分子固有振动
频率
液体的粘度:
1
6KT
exp
(
U
0)
3
KT
本征离子的电导率为:
n 0 q 2 2 exp ( U 0 )
E1 ?
设: d,而V V
E1
E1
d
、对给定的材料为定也值可,通过实验测得。
E1随d的增加而增加。
3. 高电场区
4. 如电场很高,例如E>106V/cm,离子在电场 中获得很高的能量而产生新的碰撞和电离,使N 随E的增大指数增加,导致电流的指数增大。
§3-3 液体介质的载流子和电 导
a. 电子导电 b. 空穴导电 c. 受激激子:杂质离
子与价带电子的复 合(不参与导电)
导带 a
价带
b
c
半导体与电介质物理性能对比
电子 空穴 本征 电导
杂质 离子 的非 本征 电导
物理性质
半导体(Si、Ge)
光吸收限m
1.5
禁带宽度(eV)
0.8
自由载流子浓度(m-3)
第三章 电介质物理导论第三章ppt课件
生极化滞后现象。
• 介质的极化强度P滞后于电场强度E,此时将消耗一部分能量,形成介质损耗。 •这部分由慢极化产生的介质损耗是电介质在交变电场中使用时产生的介质损耗的主要部分,且有着
自身的特殊规律。
•当电场频率增高时,电介质的tgδ可能在一定频率下不减小反而增大,且可能出现最大值,这种
.
色散现象
在交变电场中的电介质,由于复相对介电常数ε ′与频率有关,故折射率n亦随频率变化,
称为~。
r
弥散现象
“交流电场中电介质介电常数随频率变化的现象, 在介质理论中常称为~或简称“弥散”(dispersion)。这种现象 的本质,就在于电极化的建立需要一个过程,换句话说,由于极 化的惯性或滞后性,在不同频率电场中,极化可能来不及响应或 完全来不及响应电场的变化。
比ε值对介质特性的改变敏感得多。
.
在D与E之间形成相位差而引起的介质损耗的机构主要有以下三种: 1. 电介质不是理想绝缘体,不可避免地存在漏电导,要产生漏导损耗,由这种损耗机构决定的 tgδ值
.
随电场频率f的增高,tgδ成倒数关系下降, 仅电导的存在不会使电介质出现高频下发热严重的问题。
.
2. 电介质中发生的慢极化(例如,与热运动密切有关的热离子极化及热转向极化等):
特殊地,若D与E之间在时间上没有可观察的相位差,即δ=0,于是由式(3—35)可见: w=0
这一结果说明,极化强度与交变电场同相位,极化过程不存在滞后现象,亦就是极化完全来 得及跟随电场变化,此时不存在交流电场下的由极化引起的损耗。
.
现在引用复介电常数ε*来表示 介质在正弦交变电场中的介质损耗;
电介质电导和损耗
V/cm时,气体电介质将发生碰
js
撞电离,从而使气体电介质电
导急剧增大
0
C
A
B
Ⅰ
Ⅱ
Ⅲ
E1
E2
Ecr E
二、液体电介质 电导
特点:
一是由液体本身的分子和杂质的分子解 离成离子,构成离子电导;
二是由液体中的胶体质点(如变压器油中 悬浮的小水滴)吸附电荷后,变成带电质 点,构成电泳电导。
1、与纯净度有关: 杂质越多,电导越大
变化,tg 与频率成反比地减小
3、固体电介质中的损耗
1、极性固体电介质包括: 纤维材料——纸、纤维板等结构不紧的材料 含有极性基的有机材料——聚氯乙烯、有机玻璃、酚醛树脂、硬橡胶等
2、极性固体电介质的 tg 与温度、频率的关系和极性液体相似,其 tg 值较
大,高频下更为严重,
峰值可能由纸极化损耗引起
例1:当试品绝缘有两种不同绝缘并联组成
U 2C x tg U 2C 1 tg 1 U 2C 2 tg 2
则:
tgC1
Cx
tg1C C2x
tg2
当C2/Cx越小,C2中缺陷( tg 2 增大)在测整体的 tg 时越难发现
解决办法是分解测量 (如分别对变压器线圈和套管的 tg 进行测量)
2、串联的多层介质在直流电压下的稳态电压分布与各层的电导成反比, 要合理选材 直流电缆在运行时,由于芯线附近的温度较铅层附近处高,所以芯 线附近绝缘电阻下降会使该处场强下降,而其它部分的场强将相应 增加,这种情况在设计时要充分予以注意。
3、设计绝缘结构时要考虑到环境条件,特别是湿度的影响。注意环境湿 度对固体介质表面电阻的影响,注意亲水性材料的表面防水处理。
第三章 介质电导
∴
E1
=
d τμ
τ、μ对给定的材料为定值,也可通过实验测得。
E 1随d的增加而增加。
17
§3-2 气体介质的电导
3. 高电场区 当电场强度很高,例如E>106V/cm,离子在电场中获得
很高的能量而产生新的碰撞和电离,使离子生成速率N随 电场强度E的增大而呈指数式增加,导致电流密度的指数 增大。
18
3
2. 电场较强时
当电场强度增大时,电流密度增大。
如果
j >> ξ ⋅ n2 qd
N≈ j qd
或
j ≈ Nqd = 常数 = jS
通常所说的电导率均是指饱和区的电导率。
此时,电流密度与电场强度 无关,即电流达到饱和; 由电离作用生成的离子全部 到达极板上进行复合。
E1 = ?
设:τ
=
d ,而v v
= μ E1
三、液体介质的电泳电导
1.载流子——胶粒 来源:1)加树脂(提高粘度、稳定性)——悬浮离子; 2)过量的水——细小水珠。
特点:1)胶粒为分子的聚集体,大小在10-6~10-10m; 2)胶粒为分散体系,作布朗热运动; 3)胶粒为带电体,带电规律:
¾ε胶粒>ε液体,胶粒带正电
¾ε胶粒<ε液体,胶粒带负电
§3-1 电介质电导总论
1. 由电子(或空穴)热激发带间跃迁中所产生的本征载流子对电介质 (绝缘体)的传导没有显著的贡献,甚至在较高温度(500K)下也是 如此。
2. 在室温或低于室温时,由杂质能级中电子(或空穴)热激发所产生的 非本征载流子对电介质(绝缘体)的传导没有贡献;在较高温度 (500K)下由于杂质的热电离而产生的电导率可达到检测的极限值, 即10-21 (Ω·m)-1量级的限值。
第三章 电介质的电导
二,固体介质导电性质的判断 1.电子电导的判定: 霍耳效应
v v v F = qv × B
S
I B F I N Palm
+
法拉第效应: I II III
+
-
M m = Q qF F — 法拉第常数 = 96496; M — 离子的原子量; Q — 析出m物质所需的总电量; q — 离子的电荷
三,晶体中的离子电导 参与电导的离子为缺陷和杂质等弱联系离子.
8πn(ε 0 ε ) r ∴γ η = = CONSTANT 3
华尔顿定律
3. 液体电导主要是杂质和胶粒,这都不是液体介 质的本征特性.可以通过在液体介质中加硅胶和 活性剂的方法来改善液体介质的性能.
本征离子的华尔顿定律
液体分子的迁移率为: ′ U0 δ′ 2 ν ′ ′ = exp ( ) 6 KT KT ′ 式中U 0 ,δ′,ν ′分别为液 体分子迁移势垒高度,势 垒间距和分子固有振动频率 1 Q 液体的粘度:η = ′δ′ ′ U0 6KT ( ) ∴ η = 3 exp KT δ′ ν ′ 本征离子的电导率为: n0 q 2 δ 2 ν U0 γ= exp ( ) 6 KT KT
二,气体介质的电流-电压关系(伏-安特性曲线)
j( A / m2 )
设: N — 单位体积,单位时间电 离的离子数; M — 单位时间电离的离子总 数 = N V; N ′ — 单位体积,单位时间复 合的离子对数; n + — 正离子的浓度; n — 负离子的浓度.
I
II
jS
III
E1
N ′ = ξn+ n 在无外电场时,N = N ′,即n = 平衡时的离子浓度为:n = n+ = n N ξ ∴ N ′ = ξn 2
电介质电导的意义
电介质电导的意义
,结构及句式完整
电导是电介质在外力作用下传导电流率而产生的一种物理现象,在电学中有广泛的应用,是研究物体传导电能的重要方面。
它描述电介质在外力作用下所表现出的水平,能够反映出物体对外力作用反应的强度,从而为电工等相关领域提供可靠有效的电能解决方案。
首先,电导是物质能够传导电流的能力。
它是实验测定的,决定了电介质的几何形状及其尺寸等各种因素的综合作用,反映了物体在外力作用下的电流敏感度。
因此,可以从电导的大小了解物质在外力作用下的敏感度,从而评估物质的性能。
其次,电导对电气性能参数的测算非常重要。
由于电导与外力极为密切相关,因此可以用电导进行外力换算,计算出其他相关电气性能参数。
比如,通过测量电导和电位差,利用Ohm定律计算出物体的电阻。
再次,电导对电气设备的设计与制造也很有帮助。
根据电导的精确值,可以确定出物体的电动势分布以及电流传导情况,便于对影响电路运行的电气参数进行准确测量。
也可以决定某种特定电介质可以胜任多大程度的电流传导,从而选择合适材料来设计与制造电气设备,发挥其最佳性能。
最后,电导也帮助检测某种物质是否具备有良好的导电性能。
高电导表示物质出众的导电性能,且它幼细可靠、操作简单快速,可以方便地进行原材料的检测,从而为改善电气设备的性能提供有效的支撑。
总之,电导是电介质在外力作用下传导电流率产生的物理现象,它可以反映出物体对外力作用反应的强度,为电工领域提供可靠的电能解决方案。
电导了解物质敏感度,测算其他相关参数,以及对设计与制造电气设备,比如检测物质有良好导电性能,均有较高的应用价值。
电介质及其介电特性-电导
1. 概述——共性问题 2. 离子晶体的离子电导 3. 液体介质中的电泳电导与华尔屯定律
电介质理论及其应用
1
概述——共性问题 概述 共性问题
1.概述——共性问题
现象:在外电场作用下,电介质中载流子沿电场方向迁移 形成泄漏电流的物理现象——电介质的电导。 表征:用电阻率ρ或电导率γ分别表示单位长度和单位截面 积材料的电阻和电导。是表征材料导电性的宏观参数,与 材料的几何尺寸无关。单位:Ω.m 或 S/m 电导率:通过材料的电流密度与电场强度之比。
21
非离子性介质的离子电导
3.非离子性介质的离子电导
石英、高分子有机介质、液体介 质等非离子性介质,它们主要由共 价键分子组成。 这类介质在弱电场下的电导主要 是由杂质离子引起,但也会存在电 子及胶体产生的电导。一般电导率 很低。 其电阻率随温度的变化也都遵从 热离子电导相似的规律:
1 ρ = = Ae T r
∆l= υ ∆t 为载流子在∆t时间之内沿电场方向迁移的距离
则电流密度:
I ∆Q j= = = qn 0υ = γ E S S∆t
电介质理论及其应用
3
概述——共性问题 概述 共性问题 在外电场作用下,载流子的宏观平均迁移速度与电场强度之 间成比例关系: υ = µE 式中µ为载流子的迁移率,表示载流子在单位电场强度作用 下所获得的宏观平均速度,单位为(m2/V·s) 代入上式可得介质电导率
电介质理论及其应用
9
离子晶体的离子电导 肖特基(Shottky)缺陷: 离子半径较大,难以进入点阵间 形成稳定的填隙离子;离子将达到 晶体的表面构成新的晶格点阵,晶 格内只留下空位而无填隙离子,形 成单一的离子空位缺陷。 由于热运动,离子晶体中的缺陷不断的产生又不断地复 合消失。在一定温度下,缺陷的产生和复合处于动态平衡, 缺陷的浓度保持一恒定值。根据热力学和统计力学,可以 计算出在一定温度下平衡状态离子缺陷的浓度值——离子 晶体中的载流子浓度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
§3-3 液体介质的电导
• 液体介质的载流子
离子
本征离子 杂质离子
胶粒——水(或悬浮状水珠)
离子电导 电泳电导
本征离子—— 液体本身的基本分子热离解
杂质离子——
外来杂质分子离解 液体本身的基本分子老化产物的离解
21
§3-3 液体介质的电导
一、液体介质的离子电导
1. 液体介质的结构特征:接近固体、有流动性、短程有序
2. 电场较强时
当电场强度增大时,电流密度增大。
如果
j >> ξ ⋅ n2 qd
N≈ j qd
或
j ≈ Nqd = 常数 = jS
通常所说的电导率均是指饱和区的电导率。
此时,电流密度与电场强度 无关,即电流达到饱和; 由电离作用生成的离子全部 到达极板上进行复合。
E1 = ?
设:τ
=
d ,而v v
= μ E1
19
§3-3 液体介质的电导
• 常见的液体电介质:
¾矿物油——变压器油、电容器油; ¾植物油——蓖麻油、桐油; ¾有机溶剂——苯、甲苯、四氯化碳; ¾新型液体介质——十二烷基苯、硅油、酯类油。
• 液体电介质的电导率:
¾纯净液体介质:电导率很低,γ=10-13~10-15 (Ω·cm) -1 ¾含杂质的液体介质:电导率较大,γ=10-9~10-13 (Ω·cm) -1
一、载流子
¾ 离子——主要为弱束缚离子、本征离子; ¾ 带电胶粒——带电的分子团,如乳化状的胶体粒子、悬 浮状的水珠; ¾ 电子——对窄禁带电介质。
二、导电机构
¾ 离子电导:由(晶格)结点上的离子产生的本征离子电 导;由杂质离子产生的杂质离子电导。 ¾ 电泳电导:带电胶粒形成的基团(游子)产生的电导。 ¾ 电子电导:一般是由光辐照产生的电子形成的电导。
j =γE γ-体积电导率,(Ω·m)-1
¾ 体积电导率:γv ¾ 表面电导率:γs
三电极系统测定
5
§3-1 电介质电导总论
设
n:单位体积内的载流子数
q:每个载流子的电荷量
v
v:载流子的漂移速度
取截面积为S,长度为v的介质,则
I = nqv ⋅ S 或 j = nqv
∵j =γE
∴γ = nq v E
v exp⎜⎛ − ⎝
U0
+ ΔU kT
⎟⎞ ⎠
Δn
=
n0 6
v⎢⎣⎡exp⎜⎝⎛
−
U0
− ΔU kT
⎟⎞ ⎠
−
exp⎜⎛ − ⎝
U0
+ ΔU kT
⎟⎠⎞⎥⎦⎤
在弱电场下, ΔU = qEδ << kT
2
exp⎜⎛ ± ΔU ⎟⎞ ≈ 1± ΔU = 1± δ qE
⎝ kT ⎠ kT
2kT
Δn = n0qδν exp⎜⎛ − U0 ⎟⎞ ⋅ E 6kT ⎝ kT ⎠
§3-2 气体介质的电导
三、气体介质的电流-电压关系
j(A/ m2)
I II
III
j-E曲线被分成三个区域,即 I:欧姆电导区; II:饱和电流区; III:电流激增区。
jS
E1
E2 E(V / m)
气体介质的伏-安特性曲线
一般,气体介质多处于饱和电 流区工作; E1~E2区间的饱和电流大小具 有实际意义。
§3-1 电介质电导总论
1. 由电子(或空穴)热激发带间跃迁中所产生的本征载流子对电介质 (绝缘体)的传导没有显著的贡献,甚至在较高温度(500K)下也是 如此。
2. 在室温或低于室温时,由杂质能级中电子(或空穴)热激发所产生的 非本征载流子对电介质(绝缘体)的传导没有贡献;在较高温度 (500K)下由于杂质的热电离而产生的电导率可达到检测的极限值, 即10-21 (Ω·m)-1量级的限值。
二、气体介质中的载流子浓度
气体介质的导电机构是正、负离子对。其来源: 1. 先有正离子和电子对,电子再附着在分子上成为负离子; 2. 由于外部电离源作用,由电离过程产生的正、负离子对。
在气体空间内,同时存在两个过程,即 正、负离子对生成;正、负离子复合为中性分子。
在平衡状态下(无外电场时),有 N = N′
物理性质
光吸收限λ(μm) 禁带宽度(eV) 自由载流子浓度(m-3)
自由载流子迁移率(m2/sV)
本征电导率(Ω·m)-1 有效质量比m*/m0 光频介电常数ε=n2 电离能(eV) 杂质浓度(m-3)
电离杂质浓度(m-3) 非本征电导率(Ω·m)-1
半导体(Si、Ge)
1.5 0.8 T=300K 2.8×1018 10-4~1
S
μ= v E
在单位场强下,载流子沿电场方向的平均 漂移速度称为迁移率(mobility), μ
∴γ = nqμ
6
1
§3-1 电介质电导总论
如果介质中有m种载流子,则
m
∑ j = niqiμi ⋅ E
——介质中的电流是各种载流子 在电场作用下形成电流的总和
i=1
介质的电导率亦取决于各种导电机制贡献的总和,
9
§3-1 电介质电导总论
结 论:
1. 对电介质来说,导电载流子可以是离子和电子,但在大 多数情况下,主要为离子导电,这与导体和半导体的电 子导电机理有所不同;
2. 研究电介质的导电性质,应了解载流子的性质和其迁移 机理,揭示宏观介电参数(电导率)与微观导电机构间 的规律性。
10
§3-2 气体介质的电导
ξ ∴ j = nqμ ⋅ E = N qμ ⋅ E = γ E
ξ 说明在电场强度很小(电流很小)时,载流子浓度与无电场作用时的 数值相同。
15
§3-2 气体介质的电导
例:空气的N = 3 ~ (5 1/ cm3 ⋅ s),ξ =1.6×10−(6 cm3 / s),可得 载流子浓度n =158(0 1/ cm3),相对于N0 = 6.62×101(9 1/ cm3)是 很小的。
4.5 ×10-5~0.45 0.1 16
5 ×10-3 1018~1024 1018~1024 <1.6 ×105
电介质(NaCl等)
T=300K 10-18
<0.25 >5
<10-8
T=500K 1
< 10-45
<2 ×10-9 <10-35
1 2.5 2 1026
<10-27
<105 <2 ×10-22 8
电介质物理
李波
电子科技大学 微电子与固体电子学院
第三章 电介质的电导
¾ 实际介质在电场作用下,介质中所发生的有限电 导过程及微观机理; ¾ 不同聚集态(气、液、固态)电介质的导电机 构,推导电导率γ的公式; ¾ 介质电导的宏观参数γ与分子微观参数——迁移率 μ 、载流子浓度n之间的关系。
2
§3-1 电介质电导总论
E 6kT
kT
离子电导的电流密度 离子电导率
j
=
n0qμE
=
n0 q 2δ 6kT
2
ν
exp(−
U0 kT
)⋅
E
γ
=
n0qμ
=
n0q2δ 2 ν 6kT
exp(− U0 ) kT
24
4
§3-3 液体介质的电导
3. 电导率与温度的关系
电导率的简化形式 γ = a exp(− B)
T
T
∵ 温度变化时指数项远比a 项变化显著 T
如果正、负离子的迁移率分别为μ+、μ- ,而电荷量q等于电子 电荷e,那么
γ = e Nξ(μ+ + μ−) 若μ+、μ-与电场强度E无关,则γ与E的大小无关,即γ是一个 与电场无关的常数。 因此,在弱电场下,气体介质的电流-电压服从欧姆定律。 即,电流密度j与电场强度E成正比。
16
§3-2 气体介质的电导
由到达极板上复合的离子所形成的电流
j = N′′qd ⇒ N = ξn2 + j
qd
N′′ = j qd
光子 离解
分子
+-
+
离子 -
+
-
复合
14
§3-2 气体介质的电导
1. 弱电场时 当电场很弱时,电流密度很小,此时
j << ξ n2 即 N′′ << N ′ qd 即,离子在空间的复合占主导地位 N ≈ ξ n2 ⇒ n = N
∴ γ ≈ Aexp(− B) ⇒ lnγ = ln A − B
T
T
若液体介质中存在杂质离子和
ln γ
本征离子电导,则
γ
=
A1 exp(−
B1 )+ T
A2
exp(−
B2 ) T
ln γ ≈ ln γ1 + ln γ 2
本征 杂质
=
ln
A1
−
B1 T
+
ln
A2
−
B2 T
1 T25
§3-3 液体介质的电导
电介质中——离子电导为主。 3
§3-1 电介质电导总论
• 介质的极化和电导的区别:
离子微小位移→产生极化 离子从一个电极位移至另一 个电极→形成电导
4
§3-1 电介质电导总论
三、电导率γ与迁移率μ的关系
电导率γ,又称电导系数——表征电介质
当E=0时,无宏观离子流动,即:j=0 当E不很强时,导电电流服从欧姆定律,即:
n0-离子浓度 q-离子电荷
δ-离子跃迁的平均距离
v-离子的振动频率 U0-液体中离子跃迁是所 需克服的平均势垒
23
