7.2.3 定位误差
定义:一批工件采用调整法加工时因定位不准确 而引起的尺寸或位置的最大变动量。
调整法 -- 按试切好的工件或标准样件或对刀 装置等,调整刀具相对于工件加工表面的位置, 并在加工过程中保持这一位置,从而获得零件 所要求的尺寸精度。 调整法多用于成批、大量生产。
组成:基准不重合误差、定位副制造不准确误差 (基准位置误差)
17
径向圆跳动对加工精度的影响:
主轴径向回转误差可以引起工件的圆度误差 和圆柱度误差;
18
③角度摆动 主轴实际回转轴线相对于平均回转轴线倾斜 一个角度作摆动
产生角度摆动的原因
角度摆动可视为径向圆跳动与轴向窜动的综合。 凡引起径向圆跳动与轴向窜动的因素均会影
响主轴的角度摆动。
19
角度摆动对加工精度的影响: 车削加工时工件每一横截面内的圆度误差很小,但轴平面有圆柱度误差(锥度)。 车外圆:得到圆形工件,但产生圆柱度误差(锥体) 车端面:产生平面度误差 镗孔时,由于主轴的纯角度摆动 使得主轴回转轴线与工作台导轨不平行,使镗出 的孔呈椭圆形
➢成形刀具(如成形车刀、成形铣刀、盘形齿 轮铣刀等)
—刀具的形状误差影响被加工面的形状误差
➢展成法刀具(如齿轮滚刀、插齿刀等) —刀刃的几何形状及有关尺寸精度会直接 影响齿轮加工精度
36
刀具的磨损影响加工精度 ➢刀具磨损影响加工尺寸误差或形状误差
图例 车刀的尺寸磨损
图例 车刀磨损过程
37
提高措施 提高制造精度,正确刃磨刀具; 正确选择刀具材料、刀具几何参数、切 削用量; 采用冷却润滑液; 采用误差补偿装置。
△R≈△Z2/ D
设:△Z=△Y=0. 1mm ,D=40mm ,
则由于水平面内原始误差而产生的加工误差: △R= △Y =0.1mm,
大连理工大学机械制造技术基础课件(机械加工精度)

导轨垂直面直线度
垂直平面
图4-10 导轨在垂直面内直线度误差
结论:
原始误差引起工件相对于刀具产生相对位移,若 产生在加工表面法向方向(误差敏感方向),对加工 精度有直接影响;产生在加工表面切向方向(误差非 敏感方向) ,可忽略不计。 对平面磨床,龙门刨床 及铣床等,导轨在垂直面内 的直线度误差会引起工件相 对于砂轮(刀具)产生法向 位移,其误差将直接反映到 被加工工件上,造成形状误 差(图7-11)。
• 原始误差
• 研究加工精度方法
•工艺系统的误差 •产生加工误差的根源 •包括工艺系统静误差、动误差
第二节 工艺系统的几何误差
一、原理误差
原理误差是指由于采用了近似的加工方法、近似的成 形运动或近似的刀具轮廓而产生的误差。
例如滚齿用的齿轮滚刀,就有两种误差,一是为了制造方便,采 用阿基米德蜗杆代替渐开线基本蜗杆而产生的刀刃齿廓近似造形误差; 二是由于滚刀切削刃数有限,切削是不连续的,因而滚切出的齿轮齿 形不是光滑的渐开线,而是折线。 成形车刀、成形铣刀也采用了近似的刀具轮廓。
三、获得加工精度的方法
试切法
定尺寸刀具法
1.获得尺寸精度的方法
调整法
自动控制法
图1-1 试切法
图1-2 调整法
图1-4 轨迹法车锥体
图1-3 定尺寸刀具法
图1-5用成形车刀车球面
图1-6 展成法滚齿
刀尖轨迹法
2. 获得形状精度的方法
成形刀具法
展成法
直接找正
3. 获得位置精度的方法
划线找正
原始误差产生加工误差的根源,它包括:
机床几何误差
•主轴回转误差 •导轨误差 •传动链误差 •一般刀具 •定尺寸刀具 •成形刀具 •展成法刀具 • 试切法 •调整法
机械制造基础第1章机械制造技术基础概述PPT课件

n——主运动的转速(单位为r/min)
(2)进给量f 当主运动旋转一周时,刀具(或工件)沿进给方向上的 位移量f。进给量的大小也反映了进给速度(单位为mm/min)的大小, 关系为
1.1.2
切削加工成形运动和切削用量
背吃刀量 车削时(单位为mm)是工件上待加工表面与 已加工表面间的垂直距离:
57592
乔志刚老师联系
使用教材:
倪小丹等主编。《机械制造技术基础》[M],清华大学
出版社,07.3
参考教材:
1.张世昌等主编。《机械制造技术基础》[M], 高教出版社, 2008.12
2.王启平主编,《机械制造工艺学》[M], 哈尔滨工业大学出 版社,2002.
3.陈日曜主编。《金属切削原理》[M],机械工业出版社,1993.
第1章
概 论
教学重点和难点: 工件表面的成形方法 典型机床的加工工艺范围 刀具的几何角度 工件定位的方式 六点定则 获得加工精度的例导入
怎样获得如图1.1所示的阶梯轴零件?分析:它是由 一些外圆柱面、圆锥面(倒角)和平面组成,并有尺 寸精度和表面粗糙度要求。怎样才能获得这些表面? 需要哪些运动?需要用什么机床、刀具、夹具和量 具?怎样把它装在机床上?精度怎样?
1.1.2
切削加工成形运动和切削用量
图1.4 车削时的切削运动与加工表面
1.1.2
切削加工成形运动和切削用量
在切削过程中,切削刃相对于工件运动轨迹面,就 是工件上的过渡表面和已加工表面。这里有两个要 素,一是切削刃,二是切削运动。不同形状的切削 刃与不同的切削运动组合,即可形成各种工件表面, 如图1.5所示。
第1章
2009年大连理工大学专业课《机械制造技术基础》

2009年大连理工大学专业课《机械制造技术基础》机械制造技术基础一、名词解释(3*8=24分)加工精度、切削速度、磨削烧伤、工步、切削宽度、刀具寿命、定位、剪切角二、简要回答下面问题(57分):1.“完全互换法装配”和“修配法装配”的优点、缺点以及适用范围。
2.再设计刀具时,只用那几个基本角度就可以将一把车刀设计出来。
3.切削加工时影响表面粗糙度的因素。
4.获得形状精度的方法,并举例5.简述第二变形区的基本特征6.切削力的来源。
7.按概率统计的眼光看,误差可以分为哪些,并举例。
三、分析题(30分)1.切削力获得的方式,至少两种,说明其原理。
2.高速钢切削塑性材料,有那几种磨损状态,理论上由那些因素。
四、图形分析题(9分)分析锥形,鼓型、鞍型,车床加工轴类零件时。
五、(13分)分析204页车床主轴箱加工路线,考察问什么这道工序在其他工序前?有哪些面是精基准,遵循了什么原则?时效处理问什么在粗加工后,目的是什么?六、(15分)定位方案自己选择,画出定位元件。
并说明每个定位元件限制哪些自由度,最后计算定位方案。
七、工艺尺寸链(15分)本次没有考察正态分布统计误差,也没有考装配尺寸链。
下次考的几率会很大。
谈谈大连理工机械学院初试之机械制造技术基础大连理工机械工程学院2009年机械制造及自动化、机械电子工程、机械设计及理论、微机电工程、工业工程初试考的都是机械制造技术基础。
其他方向考控制,由于只对机械制造技术基础了解这里只说机械制造技术基础。
大连理工机械学院初试科目最近几年几经反复,2007年以前一直在考机械设计,2008年可以选择机械设计基础(机械设计+机械原理)或机械制造技术基础,但不论你选哪个都是按总分排名的,所以不少选择机械设计基础的感觉不公平(机械设计技术基础比较难,选择机械设计技术基础的平均分要比选择机械制造技术基础的考生的平均分低)。
因此2009年机械学院初试科目再次发生变化,机械制造及自动化、机械电子工程、机械设计及理论、微机电工程、工业工程初试只能选考机械制造技术基础,事实证明机械制造技术基础还是比以往考的科目要简单,复习起来也更省力,估计最近几年初试科目不会再发生大的变化,但请9月份注意看一下学校的招生简章。
大连理工大学机械制图 零件图PPT教案

螺纹副的画法
当 内 外 螺 纹连 接构成 螺纹副 时,其 旋合部 分应按 外螺纹 的画法 绘制, 其余部 分仍按 各自的 画法表 示。
第32页/共111页
螺纹的标记 1 普通螺纹
普 通 螺 纹 用得 最广泛 ,螺纹 紧固件 ( 螺 栓 、螺柱 、螺钉 、螺母 等零件 )上的 螺纹一 般均为 普通螺 纹。 普 通 螺 纹 分粗 牙普通 螺纹和 细牙普 通螺纹 。细牙 普通螺 纹多用 于精密 零件和 薄壁零 件上。 在 螺 纹 的 标记 中,细 牙普通 螺纹的 螺距必 须注出 ,而粗 牙普通 螺纹的 螺距一 般不标 注。
M10 ― 5g 6g
当 中 径 与 顶径公 差带代 号相同 时,只 注一个 代号, 如:
M10× 1―7H 公 差 带 代 号 为 6g 或 6H(公 称 直 径≥ 1.6mm)时 不标 注。
顶 径 公 差 带 代号 中 径 公 差 带 代号
第36页/共111页
普通螺纹的旋合长度
当 螺 纹 为 中 等旋 合长度 时,代 号N不 标注。 当 特 殊 需 要 时, 可注明 旋合长 度的数 值。
大连理工大学机械制图 零件图
会计学
1
零 表达零件的图样称为零件图。它是制造和检 验零件的依据。
件 图
第1页/共111页
零件图的内容
1.图形 用 一 组 视 图 (包括 视图、 剖视图 、断面 图等) ,完整 、清晰 和简便 地表达 此零件 的结构 形状。
2.尺寸 用 一 组 尺 寸 ,完整 、清晰 和合理 地标注 出零件 的结构 形状及 其相互 位置的 大小。
螺纹的要素
1. 牙型 2. 直径 3. 线数 4. 螺距和导程 5. 旋向
1、 牙型
机械制造技术基础,大连理工大学机械考研资料

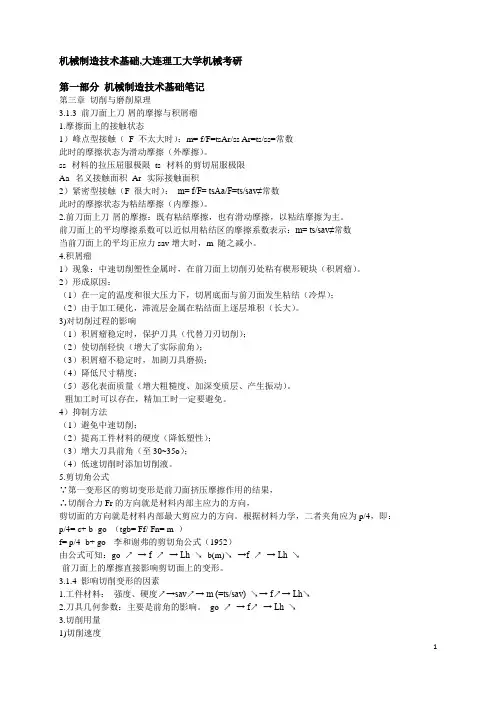

机械制造技术基础,大连理工大学机械考研第一部分机械制造技术基础笔记第三章切削与磨削原理3.1.3 前刀面上刀-屑的摩擦与积屑瘤1.摩擦面上的接触状态1)峰点型接触(F 不太大时):m= f/F=tsAr/ss Ar=ts/ss=常数此时的摩擦状态为滑动摩擦(外摩擦)。
ss--材料的拉压屈服极限ts--材料的剪切屈服极限Aa--名义接触面积Ar--实际接触面积2)紧密型接触(F 很大时):m= f/F= tsAa/F=ts/sav≠常数此时的摩擦状态为粘结摩擦(内摩擦)。
2.前刀面上刀-屑的摩擦:既有粘结摩擦,也有滑动摩擦,以粘结摩擦为主。
前刀面上的平均摩擦系数可以近似用粘结区的摩擦系数表示:m= ts/sav≠常数当前刀面上的平均正应力sav增大时,m 随之减小。
4.积屑瘤1)现象:中速切削塑性金属时,在前刀面上切削刃处粘有楔形硬块(积屑瘤)。
2)形成原因:(1)在一定的温度和很大压力下,切屑底面与前刀面发生粘结(冷焊);(2)由于加工硬化,滞流层金属在粘结面上逐层堆积(长大)。
3)对切削过程的影响(1)积屑瘤稳定时,保护刀具(代替刀刃切削);(2)使切削轻快(增大了实际前角);(3)积屑瘤不稳定时,加剧刀具磨损;(4)降低尺寸精度;(5)恶化表面质量(增大粗糙度、加深变质层、产生振动)。
--粗加工时可以存在,精加工时一定要避免。
4)抑制方法(1)避免中速切削;(2)提高工件材料的硬度(降低塑性);(3)增大刀具前角(至30~35o);(4)低速切削时添加切削液。
5.剪切角公式∵第一变形区的剪切变形是前刀面挤压摩擦作用的结果,∴切削合力Fr的方向就是材料内部主应力的方向,剪切面的方向就是材料内部最大剪应力的方向。
根据材料力学,二者夹角应为p/4,即:p/4= c+ b- go (tgb= Ff/ Fn= m )f= p/4- b+ go --李和谢弗的剪切角公式(1952)由公式可知:go ↗→ f ↗→ Lh ↘b(m)↘→f ↗→ Lh ↘-前刀面上的摩擦直接影响剪切面上的变形。
大连理工大学机械制图 零件图PPT课件

零件的结构分析示例
示例1
减速器从动轴结构分析
第5页/共111页
零件的结构分析示例
示例2
减速器底座结构分析
第6页/共111页
常见的零件工艺结构
零件上的铸造结构
铸造示意
零件上的机械加工结构
铸件壁厚要均匀 过渡线画法 例1 过渡线画法 例2
倒角的画法和尺寸注法
退刀槽的画法
第7页/共111页
螺纹特 征代号
螺 纹 种
类
外形及牙 型图
55 ° 非密封 管螺纹
M
55 ° 密封管 螺纹
第18页/共111页
螺纹 特征 代号
G
R1、R2 (外) Rc、Rp (内)
螺螺 纹纹 分种 类类
外形及牙 型图
螺纹特 征代号
螺 纹 种
类
外形及牙 型图
螺纹 特征 代号
传
梯
锯
动螺 形
齿
纹
螺
Tr
形
B
纹
螺
纹
第19页/共111页
第39页/共111页
55°密封管螺纹的标记示例:
Rp3/4LH:尺寸代号为3/4的单线左旋圆柱内螺纹; Rc3/4: 尺寸代号为3/4的单线右旋圆锥内螺纹; Rp/R13/4 LH和Rc/R23/4:内螺纹与外螺纹旋合构成螺纹副。 Rp :密封圆柱内螺纹的螺纹特征代号; Rc :密封圆锥内螺纹的螺纹特征代号; R1 :与圆柱内螺纹相配合的圆锥外螺纹的特征代号; R2 :与圆锥内螺纹相配合的圆锥外螺纹的特征代号;
当特殊需要时,可注明旋合长度的数值。 M20×2―5g6g―40
旋向代号 左旋时标注LH,右旋时不标注。
M10―7H―L ―LH 为左旋螺纹
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
a——零件的备品百分率;
b——零件的废品百分率。
2021/3/11
14
2. 生产类型的划分
根据产品投入生产的连续性,可大致分为三种 不同的生产类型。
1. 单 件 生 产
产品品种不固定,每一
品种的产品数量很少,大多 数工作地点的加工对象经常 改变。例如,重型机械、造 船业等一般属于单件生产。
2. 大 量 生 产
1. 工 序
一个或一组工人在一个工作地点,对一个或同时对几个 工件所连续完成的那部分工艺过程叫工序。例如图3-4
2021/3/11
5
图3-4 小轴零件
2021/3/11
6
2021/3/11
7
2. 安 装
工件在机床或夹具中定位并夹紧的过程称为安装。
3. 工 位
工件在一次安装后,工件与夹具或设备的可动
2021/3/11
产品品种固定,每种 产品数量很大,大多数工 作地点的加工的对象固定 不变。例如,汽车、轴承 制造等一般属于大量生产。
15
3.成批生产
产品品种基本固定, 但数量少,品种较多, 需要周期性地轮换生产, 大多数工作地点的加工 对象是周期性的变换。
在成批生产中,根据批量大小可分为小批、中
2021/3/11
12
图7-4 以棒料制造阶梯轴
2021/3/11
13
三、生产纲领与生产类型
1. 生产纲领
产品的年生产 纲领就是产品的年 生产量。
零件的年生产纲领按下列公式计算:
N=Qn(1+a)(1+b)
(3-1)
式中 N——零件的生产纲领,单位为件/年;
Q——产品的年产量,单位为台/年;
n——每台产品中所含该零件的数量,单位为件/台;
18
四、机械加工工艺规程
机械加工工艺规程简称为工艺规程,是指导机械加工 的主要技术文件。
1. 工艺规程的作用
1. 工艺规程是指导生产的主要技术文件 2. 工艺规程是组织生产和管理工作的基本依据
3. 工艺规程是新建或扩建工厂或车间的基本资料
2021/3/11
19
2. 常用工艺文件的种类
(1)机械加工工艺过程卡片
(3) 机械加工工序卡
如表3-5所示,它是根据工艺卡片的每一道工序制订的,
主要用来具体指导操作工人进行生产的一种工艺文件。多用
于大批大量生产或成批生产中比较重要的零件。该卡片中附
有工序简图,并详细记载了该工序加工所需的资料,如定位
基准选择、工序尺寸及公差以及机床、刀具、夹具、量具、
切削用量和工时定额等。
它是以工序为单位说明一个零件全部加工过程的工艺 卡片。这种卡片包括零件各个工序的名称、工序内容,经 过的车间、工段、所用的机床、刀具、夹具、量具,工时 定额等。主要用于单件小批生产以及生产管理中。
2021/3/11
20
(2)机械加工工艺卡
它是以工序为单位,详细说明零件的机械加工工艺过程, 其内容介于工艺过程卡片和工序卡片之间。它用来指导工人 进行生产和帮助车间干部和技术人员掌握整个零件加工过程 的一种主要工艺文件,广泛用于成批生产和单件小批生产中 比较重要的零件或工序。
部分一起相对于刀具或设备的固定部分所占据的每
一个位置上所完成的那一部分工艺过程称为工位。
如图3-9所示
2021/3/11
8
图3-9 多工位加工
2021/3/11
9
4. 工步与复合工步
在加工表面、切削刀具和切削用量(仅指转速和
进给量)都不变的情况下,所连续完成的那部分工艺 过程,称为一个工步。例图3-5 、图3-6所示
有时为了提高生产效率,经常把几个待加工表面
用几把刀具同时进行加工,这可看作为一个工步,并 称为复合工步,如图3-7所示。
2021/3/11
10
图3-5 底座零件底孔加工工序
图3-6 转塔自动车床的不同工步
2021/3/11
图3-7 复合工步
11
5. 走 刀
在一个工步内,有些表面由于加工余量太大,或 由于其它原因,需用同一把刀具以及同一切削用量对 同一表面进行多次切削。这样刀具对工件的每一次切 削就称为一次走刀。如图7-4所示的零件加工。
2021/3/11
2
企业组织产品生产的模式:
1)生产全部零部件、组装机器。 2)生产一部分关键的零部件,其余的由其它企业供应。 3)完全不生产零部件,自己只负责设计与销售。
企业在市场导向下,产品的生产过程主要
可划分为四个阶段,即新产品开发、产品制造、 产品销售和售后服务阶段。
2021/3/11
3
2.工艺过程
2021/3/11
21
3. 制订机械加工工艺规程的原始资料
2021/3/11
•产品整套装配图、零件图 •质量标准 •生产纲领、生产类型 •毛坯情况 •本厂现有生产条件 •先进技术、工艺 •有关手册、图册
计算节拍的公式:
t=60Φ/N 式中 t——节拍,单位为min/件;
(3-2)
Φ——机床每年工作时数,单位为h; N——零件生产纲领,单位为件。
Φ=cmnη
式中 c——每天班次(以2计算);
m——每年周数(以51计算);
n——每周一班工作时数(以35计算);
2021η/3/—11 —设备利用率,一般取0.94~0.96。
批和大批生产。小批生产的特点接近于单件生产的
特点,大批生产的特点接近于大量生产的特点,中
批生产的特点介于单件和大量生产特点之间。因此
生产类型可分为:单件小批生产,大批大量生产,
中批生产。各种生产类型的工艺特点见表3-3。
2021/3/11
16
2021/3/11
17
三、节 拍
节拍是指生产每 一个零件所规定的时 间指标。
加工工艺——产品制造的方法。
工艺规程制订的原则——是优质、高产、低成 本,即在保证产品质量的前题下,争取最好的 经济效益。
2021/3/11
1
第一节 概 述
一、生产过程和工艺过程 1.生产过程 指把原材料转变为成品的全过程。
机械工厂的生产过程一般包括原材料的验收、保
管、运输,生产技术准备,毛坯制造,零件加工(含 热处理),产品装配,检验以及涂装等。
把生产过程中改变生产对象的形状、尺寸、相 对位置和物理、力学性能等,使其成为成品或半成品 的过程称为工艺过程。
工艺过程可根据其具体工作内容分为铸造、锻造、冲 压、焊接、机械加工、热处理、表面处理、装配等不同的 工艺过程。
2021/3/11
4
二、机械加工工艺过程及其组成
机械加工工艺过程是指用机械加工方法(主要是切削加工 方法)逐步改变毛坯的形态(形状、尺寸以及表面质量),使 其成为合格零件所进行的全部过程。它一般由工序、工步、走 刀等不同层次的单元所组成。
