园林要素表现技法地形篇PPT
合集下载
园林地形的设计与表达PPT课件
水诸由 池如于 供跌地 水水势 如、的 ：瀑高 圆布低 明以变
园林地形景观设计与土方工程
地形的功能作用(六)
• 地形设计为植物种植（生物多样性）创造小气候环境条件
第26页/共62页
第27页/共62页
条创北 件造京 后了植 选良物 择好园 了的中 园地三 址形面 的条环 典件山 型．的 事也地 例可形 ．以为
第31页/共62页
园林中的各种地形地貌
第32页/共62页
峡 谷 地 形
第33页/共62页
园林地形景观设计与土方工程
地形的功能作用（八）地形本身可形成不同的空间类型对人具
有不同感染力
•盆 •地 •地 •形
提示:设计来自四 川陇西的盆地 (桂花)地形,强 调该地形对嗅 觉的感染力,同 时可以进行空 间进行划分.
颐 和 园 后 溪 河 曲 折 幽 深
第10页/共62页
园林地形景观设计与土方工程
地形的功能作用（三）
• 地形 为建 筑和 园林 道路 提供 不同 的地 基环 境条
第11页/共62页
第12页/共62页
筑合在 论．山 ”由坡
赖林考 特间夫 设使曼 计人别 的工墅 这建又 座筑称 别与流 墅自水 开然别 创充墅 了分， “的将 有融别 机墅 建建
• 地形四面观 四面而异
第42页/共62页
地 形 航 拍 图 片
第43页/共62页
拉 萨 城 市 卫 星 图
第44页/共62页
园林工程与施工技术
种植工程施工
第45页/共62页
定点放线
第46页/共62页
定点放线的方法
• １）仪器法：用经纬仪（罗盘仪）按照种植点的 极坐标来确定。
• ２）网格法：适合于地势平坦、面积大的绿地放 线使用；
园林地形景观设计与土方工程
地形的功能作用(六)
• 地形设计为植物种植（生物多样性）创造小气候环境条件
第26页/共62页
第27页/共62页
条创北 件造京 后了植 选良物 择好园 了的中 园地三 址形面 的条环 典件山 型．的 事也地 例可形 ．以为
第31页/共62页
园林中的各种地形地貌
第32页/共62页
峡 谷 地 形
第33页/共62页
园林地形景观设计与土方工程
地形的功能作用（八）地形本身可形成不同的空间类型对人具
有不同感染力
•盆 •地 •地 •形
提示:设计来自四 川陇西的盆地 (桂花)地形,强 调该地形对嗅 觉的感染力,同 时可以进行空 间进行划分.
颐 和 园 后 溪 河 曲 折 幽 深
第10页/共62页
园林地形景观设计与土方工程
地形的功能作用（三）
• 地形 为建 筑和 园林 道路 提供 不同 的地 基环 境条
第11页/共62页
第12页/共62页
筑合在 论．山 ”由坡
赖林考 特间夫 设使曼 计人别 的工墅 这建又 座筑称 别与流 墅自水 开然别 创充墅 了分， “的将 有融别 机墅 建建
• 地形四面观 四面而异
第42页/共62页
地 形 航 拍 图 片
第43页/共62页
拉 萨 城 市 卫 星 图
第44页/共62页
园林工程与施工技术
种植工程施工
第45页/共62页
定点放线
第46页/共62页
定点放线的方法
• １）仪器法：用经纬仪（罗盘仪）按照种植点的 极坐标来确定。
• ２）网格法：适合于地势平坦、面积大的绿地放 线使用；
《园林表现技法》课件
夜景照明
运用合适的照明设施，园林夜景可以展现出与白天完全不同的魅力，营造出幽静和浪漫的氛 围。
表现手法
1
层次感
通过巧妙的组合和布局，创造出园林中不同元素之间的层次感，营造出丰富和饱 满的空间效果。
2
景深
通过运用透视和景深技法，可以创造出园林中远近不一的效果，营造出宽广和开 阔的空间感。
3
节奏感
通过合理组织和布局园林中不同的元素，可以营造出节奏感，增加游人在园林中 的流动感和愉悦感。
《园林表现技法》PPT课 件
园林表达技法是创造和表现美丽和独特园林设计的关键要素。本课程将介绍 园林表现技法的基本要素和应用方法。
引言
园林表现技法是指通过不同的手法和元素来表达和展现园林设计的美感和特色。了解和掌握这些技法对园林设 计师来说至关重要。
基本要素
线条和形状
线条和形状是园林表现技法的基本要素之一。它们可以传达园林的结构和轮廓，为设计增添 动感和美感。
3
植物
植物是园林中至关重要的材料之一。通 过选择适合的植物并合理布置，可以为 园林增添绿意和生命力。
光影引导
阳光穿透
通过合理设置园林中的树木和建筑，可以在不同时间和季节利用阳光的穿透来创造出不同的 景观效果。
投影效果
利用光线和树木、建筑等元素的投影，可以为园林增添神秘和浪漫的氛围，创造出独特的视 觉效果。
3 暖色调与冷色调
暖色调和冷色调的运用可以为园林带来不同的氛围和情感。正确选择和平衡色调可以强 调园林的特点。
材料运用
1
木材
木材是园林中常用的材料之一。它可以
石材
2
为园林增添自然和温暖的感觉，同时也 具有良好的耐用性。
石材被广泛应用于园林设计中，它可以
运用合适的照明设施，园林夜景可以展现出与白天完全不同的魅力，营造出幽静和浪漫的氛 围。
表现手法
1
层次感
通过巧妙的组合和布局，创造出园林中不同元素之间的层次感，营造出丰富和饱 满的空间效果。
2
景深
通过运用透视和景深技法，可以创造出园林中远近不一的效果，营造出宽广和开 阔的空间感。
3
节奏感
通过合理组织和布局园林中不同的元素，可以营造出节奏感，增加游人在园林中 的流动感和愉悦感。
《园林表现技法》PPT课 件
园林表达技法是创造和表现美丽和独特园林设计的关键要素。本课程将介绍 园林表现技法的基本要素和应用方法。
引言
园林表现技法是指通过不同的手法和元素来表达和展现园林设计的美感和特色。了解和掌握这些技法对园林设 计师来说至关重要。
基本要素
线条和形状
线条和形状是园林表现技法的基本要素之一。它们可以传达园林的结构和轮廓，为设计增添 动感和美感。
3
植物
植物是园林中至关重要的材料之一。通 过选择适合的植物并合理布置，可以为 园林增添绿意和生命力。
光影引导
阳光穿透
通过合理设置园林中的树木和建筑，可以在不同时间和季节利用阳光的穿透来创造出不同的 景观效果。
投影效果
利用光线和树木、建筑等元素的投影，可以为园林增添神秘和浪漫的氛围，创造出独特的视 觉效果。
3 暖色调与冷色调
暖色调和冷色调的运用可以为园林带来不同的氛围和情感。正确选择和平衡色调可以强 调园林的特点。
材料运用
1
木材
木材是园林中常用的材料之一。它可以
石材
2
为园林增添自然和温暖的感觉，同时也 具有良好的耐用性。
石材被广泛应用于园林设计中，它可以
园林工程要素PPT课件
五、建筑设施工程
按功能可分为四大类：
游憩设施 服务设施 公用设施 管理设施
（一）游憩建筑设施
1．科普展览建筑 2．文体游乐建筑 3．游览观光建筑 4．园林建筑小品
1．科普展览建筑
供历史文物、文学艺术、摄影、绘画、科学普及、书 画、金石、工艺美术、花鸟鱼虫等展览的设施。
展示建筑。
2．文体游乐建筑
有文体场地、露天剧场、游艺室、康乐厅、健美房等。 如跷跷板、荡椅、浪木、脚踏水车、转盘、秋千、滑 梯、攀登架、单杠、转马、小脚踏三轮车、迷宫、原 子滑车、摩天轮、观览车、金鱼戏水、疯狂老鼠、旋 转木马、勇敢者转盘等。
3．游览观光建筑
功能：提供游览休息赏景的场所，景点的构图中心。 包括亭、廊、榭、舫、厅、堂、楼阁、斋、馆、轩、 码头、花架、花台、休息坐凳等。
中国著名的古桥有：西安古灞桥、河北赵州桥、 苏州宝带桥、河北井陉县“苍岩山桥楼殿”、 晋祠鱼沼飞梁、四川安澜吊桥、北京芦沟桥、 浙江临海灵江浮桥、广西三江永济桥（风雨 桥）、福建泉州洛阳桥、泉州安平桥、四川泸 定铁索桥、云南水平霁虹桥、苏州吴门桥、北 京颐和园玉带桥、扬州瘦西湖的五亭桥、西湖 断桥、绍兴太平桥、桂林花桥(廊桥)、汴梁虹 桥等。
驳岸种类：土基草坪护坡、砂砾卵石护坡、自然 山石驳岸、条石驳岸、钢筋砼驳岸、打棒护岸等。
2、闸坝
闸坝：控制水流出、流入某段水体的水工构筑物，主 要作用是蓄水和泄水。
3．落水、跌水
落水：水势高差形成的动态水景观，有溪流、山涧、 跌水、瀑布、漫水等，瀑布又可分为挂瀑、帘瀑、叠 瀑、飞瀑等形式。落水可分直落、分落、断落、滑落 等。
(2)按水体的功能可分为观赏的和开展水上活 动的两类。
①观赏的水体：较小，构景之用，水面有波光倒影， 又能成为风景的透视线。可设岛、堤、桥、点石、雕塑、 喷泉、落水、水生植物等，构成不同景色。
园林ppt课件
园林构图
园林构图的要素
园林构图要素包括点、线、面等 ，通过合理运用这些要素，可以 营造出不同的空间感和视觉效果
。
园林构图的法则
园林构图的法则包括对称、均衡、 比例、节奏等，这些法则可以帮助 设计师创造出和谐、美观的园林景 观。
园林构图的方法
园林构图的方法包括空间组织、景 观序列、视景控制等，通过合理的 方法可以使园林景观更加完整、有 序。
园林ppt课件
目录
CONTENTS
• 园林概述 • 园林设计原理 • 园林要素 • 园林分类与风格 • 园林施工与管理 • 案例分析
01
CHAPTER
园林概述
园林的定义与特点
总结词
园林是一种将自然与人工元素相结合，以创造美学和生态价 值的空间。
详细描述
园林通常包括植物、水体、地形、建筑等元素，通过合理配 置，创造出具有美学和生态价值的空间。园林的特点在于其 融合了自然和人工元素，强调和谐、平衡和美感。
日本枯山水园林
总结词
日本园林的代表，以石、沙、苔藓等元素构成简洁而 富有哲理的空间。
详细描述
枯山水园林是日本传统园林的代表，其主要特点是以石 、沙、苔藓等元素构成简洁而富有哲理的空间。这种园 林形式注重自然美与人文精神的结合，通过精心设计的 布局和细节处理，创造出一种静谧、纯净的氛围。枯山 水园林的代表作品包括京都的金阁寺、龙安寺等，它们 都是日本园林艺术的瑰宝。在这些园林中，游客可以通 过观察和体验，感受到自然与人文的和谐共存，领略到 东方哲学的深刻内涵。
园林植物配置
园林植物的分类
园林植物包括乔木、灌木、花卉、草本植物等，不同的植物有不 同的生态习性和观赏特点。
园林植物的配置原则
园林要素表现技法——地形篇ppt课件
• 因产于太湖而得名，它是指产于环绕太湖的苏州洞庭西 山、宜兴一带的石灰岩，其中以鼋（yuán）山和禹期山 最为著名。意趣天然的太湖石有青、白、黑三色，质地 坚硬、浸润不枯。
• 太湖石是一种石灰岩，由于地质的变动，形成断层，块
石，经水长期冲击，浸泡和腐蚀使块块石头出现形状不
同，大小各异的溶洞，孔穴，形成了别致的造型。
可编辑课件PPT
5
自然天成的地形
可编辑课件PPT
6
自然天成的地形
可编辑课件PPT
7
丘陵地形
可编辑课件PPT
8
平地
可编辑课件PPT
9
缓坡地形
可编辑课件PPT
10
斜坡能创造出优美水 景
可编辑课件PPT
11
中坡地形
可编辑课件PPT
12
陡坡地形
可编辑课件PPT
13
假山
可编辑课件P度值范围，用坡度公式α=(h／L)×100％， 算出临界平距L5％、L10％和L20％，划分出等高线平距范围。
③然后，用硬纸片做的标有临界平距的坡度尺或者用直尺去 量找相邻等高线问的所有临界平距位置，量找时，应尽量保 证坡度尺或直尺与两根相邻等高线相垂直，当遇到间曲线中 用虚线表示的等高距减半的等高线)时，临界平距要相应地减 半。
作业要求: 1、统一制作在A3kt板上； 2、分小组完成（4人一组）
可编辑课件PPT
51
太子湾公园地形图
可编辑课件PPT
52
吹塑板
可编辑课件PPT
53
可编辑课件PPT
54
可编辑课件PPT
55
可编辑课件PPT
56
可编辑课件PPT
57
假山置石的表现方法
园林山水地形分析_图文
园林地形处理原则
不同地形处理的艺术手法
1、广场 抬升和下降处理。 2、城市绿地 “龟背”状或楔形 3、园路绿地 形成适当的起伏，调节游人步伐。 4、滨水绿地 打破绿地与水的界面。宽阔的水体还可创造 岛、洲、滩等景观。
不同地形处理的艺术手法 1、广场
不同地形处理的艺术手法 2、城市绿地
不同地形处理的艺术手法 3、园路绿地
园林假山的艺术分析
一、假山的类型
◆土山、石山、土石相间的山。 ◆外石内土（石包土）：我国古典园林造园叠山的普遍做法。 ◆外土内石（土包石）：多见于日本庭园和现代
园林造园叠山。
园林假山的艺术分析
二、假山的艺术要求
园林假山的艺术分析
1、要有宾主
意在突出群山中的主山和主峰，在群山和群峰之前，都要高低错落，疏密 有度。峰与峰之间要相互呼应、掩映和烘托，使宾主相得益彰。
园林置石选石与布局
二、置石的选石要点
园林置石选石与布局
园林置石选石与布局
置石在园林中的作用
置石在园林中的作用
园林水景艺术分析
一、水体的作用 水是园林的灵魂，为园林造景增加动感、空灵感、生机和 清新自然；在功能上能造成湿润空气、调节气候、吸收灰 尘，有利于游人健康，还可用于灌溉和消防。
园林假山的艺术分析
4、要有来龙去脉
山有来龙去脉，便有一气呵成之势，方能显示出山的神韵气势。
园林假山的艺术分析
5、要有曲折回抱
由于假山曲折回抱，形成开合收放、大小不同、景观迥异的空间境域， 产生较好的小气候。尤其在具有水体的条件下，溪涧迂回其间，飞流 直下，能取得山水之胜和世外桃源的艺术效果。
园林假山的艺术分析
水岸的处理 （一）草岸
水岸的处理 （二）驳岸
园林景观设计要素地形ppt课件
可编辑课件
45
2.置石 1)特置:欣赏单块石头形状、姿态之美。 对湖石的品评：透、漏、瘦、皱。 江南四大名石： 皱云峰 冠云峰 瑞云峰 玉玲珑
可编辑课件
46
可编辑课件
47
可编辑课件
48
可编辑课件
49
2）对置：沿轴线或道路、门庭两边布置。 3）散置：自由布局，散漫理之。布置时，要有高低、主次。
可编辑课件
33
2.设计原则 利用为主，改造为辅。 因地制宜，顺其自然。 土方平衡。 符合自然规律和艺术要求。
可编辑课件
34
3.假山艺术 1）要有宾主
主景山：体量大，位置显著。 客山：附属。
“众山拱伏，主山始尊”。“横看成岭侧成峰，远近高低各不 同” 。
可编辑课件
35
可编辑课件
36
2）层次： “山不在高，贵有层次”。 三远：高远、平远、深远。
可编辑课件
50
4）群置：“大散点”。
可编辑课件
51
3.山石与其他方面的配合 1）与园林建筑结合
踏跺与蹲配 抱角与镶隅 粉壁置石 廊间山石小品 “尺幅窗”、“无心画” 云梯
可编辑课件
52
可编辑课件
53
可编辑课件
54
2）与植物配合——石山花台
可编辑课件
55
3）石山器设
可编辑课件
56
可编辑课件
19
2.凸地形 是一种正向实体和负向空间（被填充的空间）。 特征： 焦点和具支配地位的要素 视线开阔、空间成发散状 改善小气候
可编辑课件
20
可编辑课件
21
龙光塔
可编辑课件
22
3.山脊：凸地形的集合，总体线状。 特征： 导向性和动势感 分隔物
地形要素、园林课件
地形地貌的利用和改造一、园林地形地貌及其作用二、园林地形设计的原则和步骤三、园林地形地貌的设计地形地貌的利用和改造一、园林地形地貌及其作用（一）园林地形地貌的概念园林绿地设计中习惯称为“地形”是指测量学中地形的一部分——地貌，包括山地、丘陵、平原，也包括河流、湖泊。
（二）园林地形地貌的作用地形地貌的处理是园林绿地建设的基本工作之一。
它们在园林中有如下作用：1、满足园林功能要求：利用不同的地形地貌，设计出不同功能的场所、景观。
2、改善种植和建筑物条件：利用和改造地形，创造有利于植物生长和建筑的条件。
3、解决排水问题。
二、园林地形设计的原则和步骤（一）园林地形和改造应全面贯彻“适用、经济、在可能条件下美观”的城市建设的总原则。
园林地形的特殊性，还应贯彻：1、利用为主，改造为辅；2、因地制宜，顺其自然；3、节约；4、符合自然规律与艺术要求。
（二）园林地形设计的步骤1、准备工作：1）园林用地及附近的地形图；2）收集市政建设部门的道路、排水、地上地下管线及与附近主要建筑的关系资料；3）收集园林用地及附近的水文、地质、土壤、气象等现况和历史有关资料；4）了解当地施工力量；5）现场踏勘。
2、设计阶段：1）施工地区等高线设计图（或用标高点进行设计），图纸平面比例采用1：200或1：500，设计等高差为0.25米至1米，图纸上要求表明各项工程平面位置的详细标高。
并要表示出该地区的排水方向；2）土方工程施工图；3）园路、广场、堆山、挖湖等土方施工项目的施工断面图；4）土方量估算表；5）工程预算表；6）说明书。
三、园林地形的主要类型园林陆地主要有：平地、坡地、山地1、平地：一般指坡度比较平缓的地面平地这种地形在新型园林中应用较多。
为了组织群众进行文体活动及游览风景，便于接纳和疏散群众，公园必须设置一定比例的平地，平地过少就难于满足广大群众的活动要求。
一般可作为：集散广场、交通广场、草地、建筑基地…..按其地面材料划分：土地面、砂石地面、铺装地面、绿化种植地面注意问题：排水的倾斜度过渡地带2、坡地：一般指倾斜的地面根据地面的倾斜角度不同可分为：缓坡、中坡、陡坡常见的变现形式有：土丘、丘陵、山峦….一般可作为：种植观赏、景观界面、空间围合…..注意问题：倾斜度于观赏者的关系排水处理3、山地包括自然的山地和人工的堆山叠石一般作用：可构成自然山水园的主景，组织空间，丰富园林内容，提供建筑和植物需要的不同环境，亦改善小气候，点缀装饰园林景色，在园林中起到主景、背景、障景、隔景等作用。
园林中的自然要素 ppt课件
（四）贯穿联系手法 一湾绿水可将各景观主体联系起来，使之紧密相连。 另外，水还可将景观与其周围环境联系起来，成为 景观内外空间的直接媒介，可使环境富有层次变化 而呈现序列化。 （五）藏引手法 水体处理讲究藏引得法。藏源即是将水的源头作隐 蔽处理，或藏于石隙洞穴，或隐于泉石溪瀑。在设 计水源时，切忌一览无余。藏源可引起人们循流溯 源的探寻和兴趣，成为展开水景序列空间的一条线 索，达到“庭院深深深几许”的意趣。引流就是引 导水体在空间中逐步展开，引流宜曲忌直。
（二）土壤的密度对植物的影响
正确利用土壤密度，或改善土壤密度
（三）对一些土壤的改良措施
粘土：混合砂砾
砂砾土：加黏土 盐碱土：加生石灰、排水、提高土层厚度等
（四）土壤的特性
详见课本表3-1
二、土的空间构成
（一）自然界的土地是人类生存的基础
土的几种形态与景观特征（详见表3-2） 注：详细了解土的形态及其景观特征，为园林景观设计打下良好的基 础
水从石隙中湍湍流出称为湍泉，湍泉常以山石环抱。湍泉适合于布置在 景点一隅，给人带来清雅宜人的感觉。
3、盂泉
从壁隙中渗流而出的泉流成为盂泉。盂泉常以毛竹连接叠接，流入水盂 水钵，再从盂、钵中溢入泉潭。
4、壁泉 从建筑物墙面上垂直下落的泉流称为壁泉。此类形式的泉流西方运用较 为普遍，与园林、雕塑等结合运用。也与现代水幕较为接近。 5、涌泉
4、喷水-涌泉、喷泉、壁泉、旱喷泉等（图3-16）
（三）水与其他因子的组合
水岸-水的设计重在岸的设计（图3-17、18、19）
堤-强调堤的分割作用（图3-20） 岛-划分及丰富水面的作用（山岛、平岛、半岛、岛群、礁）
桥-分割及联系水面（图3-21、22）
建筑-视觉焦点（图3-23） 水生植物-丰富水面景观（图3-24、25）
园林地形设计ppt课件
在地形处理上，对长有古树名木的位置，应保持它们原有的地形标高， 以免树木遭到破坏。地面标高过低或土质不良的地方均不利于园林植物 的生长。
精选ppt课件2021
7
精选ppt课件2021
8
精选ppt课件2021
9
精选ppt课件2021
10
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
精选ppt课件2021
3
二、园林地形设计原则
满足园林使用功能的要求
游人在园林内进行各种游憩活动时，对园林空间环境有着一定的要求， 因此园林地形的设计要尽可能为游人创造出各种游憩活动所需的不同地 形环境。
如游人开展集体活动、野餐、唱歌、日光浴等活动，就需要有--个较 大面积的草坪广场；进行泛舟、游泳等水上活动，则需要有一定面积的 水面；登高远眺常需要有山重水复、峰回路转的层次丰富的山林等等。 同时为使不同性质的活动互不干扰，可利用地形的变化来分隔园林空间。
第六章 园林地形设计
精选ppt课件2021
1
一、园林地形概述
从园林范围来讲，地形包含土丘、台地、斜坡、平地，或因台阶和坡 道所引起的水平面变化的地形，这类地形统称为小地形。起伏最小的地 形叫微地形，它包括沙丘上的微弱起伏或波纹，或是道路上石头和石块 的不同变化地形。地形是园林中诸要素的基底和依托，是构成整个园林 景观的骨架。
园林地貌设计在满足使用和景观需要的同时，必须使其符合园林工程 上的要求。如山高与坡度的关系、各类园林广场的排水坡度、水岸坡度 的合理稳定性等问题，都需严格地推敲，以免发生如陆地内涝、水面泛 溢或枯竭、岸坡崩坍等工程事故。
精选ppt课件2
丰富的园林地形，可形成不同的小环境，从而有利于不同生态习性的 园林植物生长。园林植物有耐荫、喜光、耐湿、耐旱等类型，根据园林 景观需要，在园林中各自适宜的环境中配置，或与其它园林素材结合配 置，构成意趣不同的园景。如山体的南坡宜种植喜光树种，北坡可选择 耐荫、耐湿的植物种植；水边及池中可选择耐湿、沼生、水生等植物配 置。
精选ppt课件2021
7
精选ppt课件2021
8
精选ppt课件2021
9
精选ppt课件2021
10
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
精选ppt课件2021
3
二、园林地形设计原则
满足园林使用功能的要求
游人在园林内进行各种游憩活动时，对园林空间环境有着一定的要求， 因此园林地形的设计要尽可能为游人创造出各种游憩活动所需的不同地 形环境。
如游人开展集体活动、野餐、唱歌、日光浴等活动，就需要有--个较 大面积的草坪广场；进行泛舟、游泳等水上活动，则需要有一定面积的 水面；登高远眺常需要有山重水复、峰回路转的层次丰富的山林等等。 同时为使不同性质的活动互不干扰，可利用地形的变化来分隔园林空间。
第六章 园林地形设计
精选ppt课件2021
1
一、园林地形概述
从园林范围来讲，地形包含土丘、台地、斜坡、平地，或因台阶和坡 道所引起的水平面变化的地形，这类地形统称为小地形。起伏最小的地 形叫微地形，它包括沙丘上的微弱起伏或波纹，或是道路上石头和石块 的不同变化地形。地形是园林中诸要素的基底和依托，是构成整个园林 景观的骨架。
园林地貌设计在满足使用和景观需要的同时，必须使其符合园林工程 上的要求。如山高与坡度的关系、各类园林广场的排水坡度、水岸坡度 的合理稳定性等问题，都需严格地推敲，以免发生如陆地内涝、水面泛 溢或枯竭、岸坡崩坍等工程事故。
精选ppt课件2
丰富的园林地形，可形成不同的小环境，从而有利于不同生态习性的 园林植物生长。园林植物有耐荫、喜光、耐湿、耐旱等类型，根据园林 景观需要，在园林中各自适宜的环境中配置，或与其它园林素材结合配 置，构成意趣不同的园景。如山体的南坡宜种植喜光树种，北坡可选择 耐荫、耐湿的植物种植；水边及池中可选择耐湿、沼生、水生等植物配 置。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
④最后，根据平距范围确定出不同坡度范围(坡级)内的坡面， 并用线条或色彩加以区别，常用的区别方法有影线法和单色 或复色渲染法。
34
35
影线坡级图
36
(3) 分布法
• 分布法是地形的另一种直观表示法，将整 个地形的高程划分成间距相等的几个等级， 并用单色加以渲染，各高度等级的色度随 着高程从低到高的变化也逐渐由浅变深。 地形分布图主要用于表示基地范围内地形 变化的程度、地形的分布和走向。
• ③用丁字尺和三角板作出等高线与剖切位 置线的交点
• ④再用光滑的曲线将这些点连接起来并加 粗加深即得地形剖断线。
44
45
垂直比例
• 剖面图的水平比例应与原地形平面图的比 例一致，垂直比例可根据地形情况适当调 整。当原地形平面图的比例过小、地形起 伏不明显时，可将垂直比例扩大5～20倍。 采用不同的垂直比例所作的地形剖面图的 起伏不同，且水平比例与垂直比例不一致 时，应在地形剖面图上同时标出这两种比 例。当地形剖面图需要缩放时，最好还要 分别加上图示比例尺。

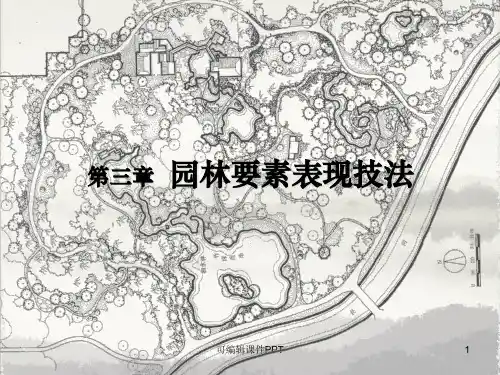

第三章 园林要素表现技法
1
➢主要内容：介绍园林地形、植物、山石、水体、人物、 交通工具的常规绘制方法 。
➢教学目标：为绘制园林设计图、园林效果图等打下良 好基础 。
➢重要性：地形、植物、山石、水体、人物等都是园林 构成要素，是园林设计表现中最基本的元素。 加强徒 手练习有助于方案构思表达。
➢学习方法：本章强调徒手铅笔或钢笔绘画，学习本章 内容时应加强平时练习，多收集素材，多临摹优秀作品， 做到线条流畅、定型准确。
33
坡级法
①首先定出坡度等级。
②即根据拟定的坡度值范围，用坡度公式α=(h／L)×100％， 算出临界平距L5％、L10％和L20％，划分出等高线平距范围。 ③然后，用硬纸片做的标有临界平距的坡度尺或者用直尺去 量找相邻等高线问的所有临界平距位置，量找时，应尽量保 证坡度尺或直尺与两根相邻等高线相垂直，当遇到间曲线中 用虚线表示的等高距减半的等高线)时，临界平距要相应地减 半。
37
38
(4) 高程标注法
当需表示地形图中某些特殊的地形点时， 可用十字或圆点标记这些点，并在标记旁 注上该点到参照面的高程，这种地形表示 法称为高程标注法。
高程标注法适用于标注建筑物的转角、墙体和 坡面等顶面和底面的高程，以及地形图中最高和 最低等特殊点的高程。因此，场地平整、场地规 划等施工图中常用高程标注法。
23
24
25
山脊、山谷地形的表现
26
27
山
陡坡
缓坡
28
【例题】山脊、山谷的判读
下图三条等高线，高度值a>b>c，则4条虚线 所在地可能有河流 经过的是 流速最快的是
29
特殊地形的等高线特征
100
200
250 300
150
图1
图2
图3
30Байду номын сангаас
【典型例题】
右图为一段等高线地
形图，实线为等高线，虚
46
47
地形轮廓线
在地形剖面图中除需要表示地形剖断线外， 有时还需要表示地形剖断面后没有剖切到但又 可见的内容，可见地形用地形轮廓线表示。 （一般用于复杂地形的剖断面）
2
3
地形
• 地形就是地表的外观。地形是园林中诸要素 的基底和依托，是构成整个园林景观的骨架。
“山”的崇拜. • 昆仑山—天帝在地上的都城.地上周穆王和仙人首领(西王
母)宴聚场所。 • 泰山—天地之间沟通的场所。 • “园冶”惟山林最胜,有曲有深,有峻而悬,有平而坦,自成天
然之趣,不烦人事之工。”
20
(1) 等高线法
等高线法是以某个参照水平面为依据， 用一系列等距离假想的水平面切割地形后 所获得的交线的水平正投影(标高投影)图表 示地形的方法。
21
地形等高线法示意
22
等高线法的几个术语
• 等高距：两相邻等高线切面（L）之间的垂直距离h. • 等高线平距：水平投影图中两相邻等高线之间的垂直距离，其与
39
40
41
地形剖面图
• 作地形剖面图先根据选定的比例结合地形 平面作出地形剖断线，然后绘出地形轮廓 线，并加以表现，便可得到较完整的地形 剖面图。下面着重介绍一下地形剖断线和 轮廓线的作法。
42
43
地形剖断线的作法
• ①在描图纸上按比例画出间距等于地形等 高距的平行线组；
• ②将其覆盖到地形平面图上，使平行线组 与剖切位置线相吻合；
4
• 地形的利用及改造，将影响园林的形式、 空间构成和空间感受，也影响空间的审美 特性、植物分布、给排水和园林小气候等 因素。
• 地形包括平地、坡地、山丘、丘陵、山峦、 山峰、凹地、谷地、坞、坪及假山等类型。
5
自然天成的地形
6
自然天成的地形
7
丘陵地形
8
平地
9
缓坡地形
10
斜坡能创造出优美水 景
所选位置有关，是个变值。 （地形等高线图上只有标注比例尺和等高距后才能解释地形） • 首曲线与计曲线：一般的地形图中只用两种等高线，一种是基本
等高线，称为首曲线，常用细实线表示；另一种是每隔4根首曲 线加粗一根并注上高程的等高线，称为计曲线。 • 间曲线：按二分之一固定等高距描绘的等高线。 用长虚线表示。 • 有时为了避免混淆，原地形等高线用虚线，设计等高线用实线。
11
中坡地形 12
陡坡地形
13
假山
14
地形的骨架作用
园林建筑、植物、水体等景观都是以地形为依托
15
认识地形
16
地面高度的计算
珠穆朗玛峰
说说海拔和相对高度的区别？
青藏高 原
海平面
17
认识山体的不同部位
18
陡崖
悬崖
峡谷
19
地形的平面表现方法
地形的平面表示主要采用图示和标注的方法。等高线法 是地形最基本的图示表示方法，在此基础上可获得地形的 其他直观表示法。标注法则主要用来标注地形上某些特殊 点的高程。 • (1) 等高线法 • (2) 坡级法 • (3) 分布法 • (4) 高程标注法
线为泥石流路线，若此时
游客正好位于O点，则其
正确的逃生路线是：
A.①
B.②
C.③
D.④
31
【小试牛刀】 请把你的手握成拳头，将它看成是一个地
形区，画一幅等高线地形图将该地形区表示 出来。
.
32
(2) 坡级法
在地形图上，用坡度等级表示地形的陡缓和分布的方 法称作坡级法。
这种图式方法较直观，便于了解和分析地形，常用于 基地现状和坡度分析图中。坡度等级根据等高距的大小、 地形的复杂程度以及各种活动内容对坡度的要求进行划分。
34
35
影线坡级图
36
(3) 分布法
• 分布法是地形的另一种直观表示法，将整 个地形的高程划分成间距相等的几个等级， 并用单色加以渲染，各高度等级的色度随 着高程从低到高的变化也逐渐由浅变深。 地形分布图主要用于表示基地范围内地形 变化的程度、地形的分布和走向。
• ③用丁字尺和三角板作出等高线与剖切位 置线的交点
• ④再用光滑的曲线将这些点连接起来并加 粗加深即得地形剖断线。
44
45
垂直比例
• 剖面图的水平比例应与原地形平面图的比 例一致，垂直比例可根据地形情况适当调 整。当原地形平面图的比例过小、地形起 伏不明显时，可将垂直比例扩大5～20倍。 采用不同的垂直比例所作的地形剖面图的 起伏不同，且水平比例与垂直比例不一致 时，应在地形剖面图上同时标出这两种比 例。当地形剖面图需要缩放时，最好还要 分别加上图示比例尺。
第三章 园林要素表现技法
1
➢主要内容：介绍园林地形、植物、山石、水体、人物、 交通工具的常规绘制方法 。
➢教学目标：为绘制园林设计图、园林效果图等打下良 好基础 。
➢重要性：地形、植物、山石、水体、人物等都是园林 构成要素，是园林设计表现中最基本的元素。 加强徒 手练习有助于方案构思表达。
➢学习方法：本章强调徒手铅笔或钢笔绘画，学习本章 内容时应加强平时练习，多收集素材，多临摹优秀作品， 做到线条流畅、定型准确。
33
坡级法
①首先定出坡度等级。
②即根据拟定的坡度值范围，用坡度公式α=(h／L)×100％， 算出临界平距L5％、L10％和L20％，划分出等高线平距范围。 ③然后，用硬纸片做的标有临界平距的坡度尺或者用直尺去 量找相邻等高线问的所有临界平距位置，量找时，应尽量保 证坡度尺或直尺与两根相邻等高线相垂直，当遇到间曲线中 用虚线表示的等高距减半的等高线)时，临界平距要相应地减 半。
37
38
(4) 高程标注法
当需表示地形图中某些特殊的地形点时， 可用十字或圆点标记这些点，并在标记旁 注上该点到参照面的高程，这种地形表示 法称为高程标注法。
高程标注法适用于标注建筑物的转角、墙体和 坡面等顶面和底面的高程，以及地形图中最高和 最低等特殊点的高程。因此，场地平整、场地规 划等施工图中常用高程标注法。
23
24
25
山脊、山谷地形的表现
26
27
山
陡坡
缓坡
28
【例题】山脊、山谷的判读
下图三条等高线，高度值a>b>c，则4条虚线 所在地可能有河流 经过的是 流速最快的是
29
特殊地形的等高线特征
100
200
250 300
150
图1
图2
图3
30Байду номын сангаас
【典型例题】
右图为一段等高线地
形图，实线为等高线，虚
46
47
地形轮廓线
在地形剖面图中除需要表示地形剖断线外， 有时还需要表示地形剖断面后没有剖切到但又 可见的内容，可见地形用地形轮廓线表示。 （一般用于复杂地形的剖断面）
2
3
地形
• 地形就是地表的外观。地形是园林中诸要素 的基底和依托，是构成整个园林景观的骨架。
“山”的崇拜. • 昆仑山—天帝在地上的都城.地上周穆王和仙人首领(西王
母)宴聚场所。 • 泰山—天地之间沟通的场所。 • “园冶”惟山林最胜,有曲有深,有峻而悬,有平而坦,自成天
然之趣,不烦人事之工。”
20
(1) 等高线法
等高线法是以某个参照水平面为依据， 用一系列等距离假想的水平面切割地形后 所获得的交线的水平正投影(标高投影)图表 示地形的方法。
21
地形等高线法示意
22
等高线法的几个术语
• 等高距：两相邻等高线切面（L）之间的垂直距离h. • 等高线平距：水平投影图中两相邻等高线之间的垂直距离，其与
39
40
41
地形剖面图
• 作地形剖面图先根据选定的比例结合地形 平面作出地形剖断线，然后绘出地形轮廓 线，并加以表现，便可得到较完整的地形 剖面图。下面着重介绍一下地形剖断线和 轮廓线的作法。
42
43
地形剖断线的作法
• ①在描图纸上按比例画出间距等于地形等 高距的平行线组；
• ②将其覆盖到地形平面图上，使平行线组 与剖切位置线相吻合；
4
• 地形的利用及改造，将影响园林的形式、 空间构成和空间感受，也影响空间的审美 特性、植物分布、给排水和园林小气候等 因素。
• 地形包括平地、坡地、山丘、丘陵、山峦、 山峰、凹地、谷地、坞、坪及假山等类型。
5
自然天成的地形
6
自然天成的地形
7
丘陵地形
8
平地
9
缓坡地形
10
斜坡能创造出优美水 景
所选位置有关，是个变值。 （地形等高线图上只有标注比例尺和等高距后才能解释地形） • 首曲线与计曲线：一般的地形图中只用两种等高线，一种是基本
等高线，称为首曲线，常用细实线表示；另一种是每隔4根首曲 线加粗一根并注上高程的等高线，称为计曲线。 • 间曲线：按二分之一固定等高距描绘的等高线。 用长虚线表示。 • 有时为了避免混淆，原地形等高线用虚线，设计等高线用实线。
11
中坡地形 12
陡坡地形
13
假山
14
地形的骨架作用
园林建筑、植物、水体等景观都是以地形为依托
15
认识地形
16
地面高度的计算
珠穆朗玛峰
说说海拔和相对高度的区别？
青藏高 原
海平面
17
认识山体的不同部位
18
陡崖
悬崖
峡谷
19
地形的平面表现方法
地形的平面表示主要采用图示和标注的方法。等高线法 是地形最基本的图示表示方法，在此基础上可获得地形的 其他直观表示法。标注法则主要用来标注地形上某些特殊 点的高程。 • (1) 等高线法 • (2) 坡级法 • (3) 分布法 • (4) 高程标注法
线为泥石流路线，若此时
游客正好位于O点，则其
正确的逃生路线是：
A.①
B.②
C.③
D.④
31
【小试牛刀】 请把你的手握成拳头，将它看成是一个地
形区，画一幅等高线地形图将该地形区表示 出来。
.
32
(2) 坡级法
在地形图上，用坡度等级表示地形的陡缓和分布的方 法称作坡级法。
这种图式方法较直观，便于了解和分析地形，常用于 基地现状和坡度分析图中。坡度等级根据等高距的大小、 地形的复杂程度以及各种活动内容对坡度的要求进行划分。
