钢与有色金属焊接
有色金属焊接方法
有色金属焊接方法有色金属焊接是指对铜、铝、镍、钛等非铁基金属的焊接过程。
由于这些金属的熔点低、导热性能好、导电性能好以及韧性强等特点，使得它们成为各种工业领域中广泛应用的材料。
下面将详细介绍一些常见的有色金属焊接方法。
1. 焊锡焊接：焊锡焊接主要适用于铜及铜合金的焊接。
该方法通过在焊缝上焊锡来完成焊接过程。
焊锡具有低的熔点，使得在加热的过程中只需受热区域达到焊锡的熔点即可保证焊接质量。
这种方法适用于很多领域，如电子器件、仪器仪表、管道等。
2. 氩弧焊接：氩弧焊接适用于铝及其合金的焊接。
氩气在该焊接方法中起到保护焊缝的作用，以防止氧化。
在焊接过程中，电弧通过铝焊丝，并在氩气的保护下使焊丝熔化，然后与基材达到焊接温度，形成焊缝。
这种方法适用于飞机、汽车、船舶等航空航天工业和交通工具制造业。
3. 电阻焊接：电阻焊接适用于铜、铝等金属的焊接。
该方法利用电流通过工件引起局部加热，使两个工件达到熔点而完成焊接过程。
这种方法能够在短时间内实现快速焊接，适用于各种金属材料的焊接，如汽车制造、管道安装等。
4. 慢速电弧焊接：慢速电弧焊接适用于钛及其合金的焊接。
由于钛的反应性较强，容易氧化，所以在焊接过程中需要使用惰性气体来保护焊缝。
电弧的温度可达到5000摄氏度，因此在焊接过程中需要较高的焊接能量。
这种方法适用于航空航天工业和化工工业中的钛材料焊接。
5. 气体焊接：气体焊接适用于铜、铝、镍等金属的焊接。
气体焊接主要包括氩气焊接、氢气焊接和二氧化碳焊接等。
其中，氩气焊接适用于非铁基金属及其合金的焊接，氢气焊接适用于高温合金的焊接，二氧化碳焊接适用于低碳钢等的焊接。
这种方法适用于船舶、汽车制造、建筑等各个领域。
总结起来，有色金属焊接方法有很多种，每种方法都有其适用的金属与焊接需求。
在选择合适的焊接方法时，需要根据具体的材料和焊接要求进行综合考虑。
同时，焊接操作和焊接设备的选择也是影响焊接质量的重要因素，需要严格遵循相关的操作规程和标准，确保焊接质量。
《金属材料焊接》课程标准
《金属材料焊接》课程标准一、课程定位《金属材料焊接》是焊接技术及自动化专业的核心专业课程。
该课程是焊接技术及自动化专业的必修科目，前期知识包括金属材料与热处理等专业基础课，后期是金属材料的焊接操作方法等专业课程。
本课程主要是对各种金属材料的分类与性能进行介绍，然后分析其焊接性，通过分析焊接性再制定各种焊接方法与焊接工艺。
最后要达到能够对各种金属材料选择焊接方法，制定焊接工艺，特别是不同的金属材料在选择焊接工艺过程中的差异。
二、课程目标通过《金属材料焊接》课程的学习，使学生具备对各种不同的金属材料焊接工艺进行合理的选择与制定的基本知识，为学习掌握和提高专业知识和职业技能打下基础。
1.知识目标（1）理解金属焊接性的基本概念与内容，以及理解影响金属焊接性的四大因素，特别是各个因素的主要内容，掌握金属焊接性的各个实验方法。
（2）掌握非合金钢（碳钢）焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（3）掌握低合金高强度钢焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（4）掌握低合金特殊用钢焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（5）掌握不锈钢焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（6）掌握铸铁焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（7）掌握有色金属焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（8）掌握异种金属焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（9）掌握堆焊焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。
（10）掌握新型金属材料焊接性的分析方法，焊条电弧焊、埋弧焊、熔化极与非熔化极气体保护焊等焊接方法的焊接工艺的制定。

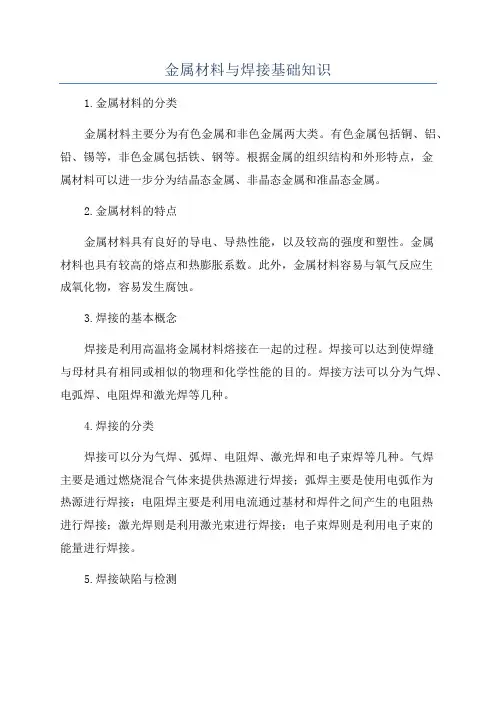

金属材料与焊接基础知识
金属材料与焊接基础知识1.金属材料的分类金属材料主要分为有色金属和非色金属两大类。
有色金属包括铜、铝、铅、锡等，非色金属包括铁、钢等。
根据金属的组织结构和外形特点，金属材料可以进一步分为结晶态金属、非晶态金属和准晶态金属。
2.金属材料的特点金属材料具有良好的导电、导热性能，以及较高的强度和塑性。
金属材料也具有较高的熔点和热膨胀系数。
此外，金属材料容易与氧气反应生成氧化物，容易发生腐蚀。
3.焊接的基本概念焊接是利用高温将金属材料熔接在一起的过程。
焊接可以达到使焊缝与母材具有相同或相似的物理和化学性能的目的。
焊接方法可以分为气焊、电弧焊、电阻焊和激光焊等几种。
4.焊接的分类焊接可以分为气焊、弧焊、电阻焊、激光焊和电子束焊等几种。
气焊主要是通过燃烧混合气体来提供热源进行焊接；弧焊主要是使用电弧作为热源进行焊接；电阻焊主要是利用电流通过基材和焊件之间产生的电阻热进行焊接；激光焊则是利用激光束进行焊接；电子束焊则是利用电子束的能量进行焊接。
5.焊接缺陷与检测焊接中常见的缺陷主要有焊缝夹杂物、焊缝裂纹、焊接变形等。
为了保证焊接质量，需要进行焊缺陷的检测。
常见的焊缺陷检测方法有目视检测、超声波检测、射线检测等。
6.焊接安全注意事项在进行焊接操作时应注意个人安全。
首先，应佩戴焊接面罩和防护手套，以保护眼睛和皮肤免受强光和热溅的伤害。
其次，操作时应注意周围环境的通风和防护，避免中毒和火灾等危险。
最后，需要注意焊接设备和材料的正确使用和保养，以确保操作安全。
7.焊接中常用的金属材料焊接中常用的金属材料主要包括钢、铝、铜等。
钢是最常用的金属材料之一，具有较高的强度和耐用性。
铝和铜具有良好的导电和导热性能，适用于一些特殊焊接需求。
8.焊接材料与焊接参数在进行焊接操作时，需要选择合适的焊接材料和调整相应的焊接参数。
焊接材料包括焊芯和焊条。
焊接参数主要包括焊接电流、焊接电压、焊接速度等。
选择合适的焊接材料和调整适当的焊接参数对焊接质量至关重要。

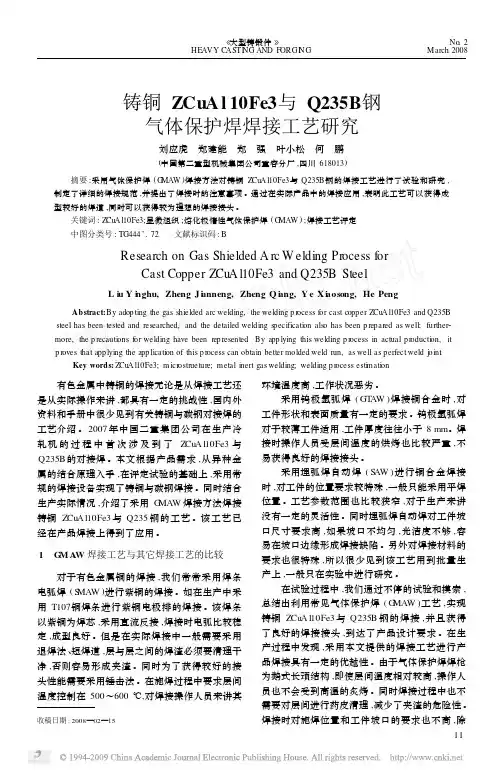

铸铜ZCuAl10Fe3与Q235B钢气体保护焊焊接工艺研究

of ZCuA l10Fe3 and Q235B steel
材质
铸造 数据 方法 类型
Rm / M Pa
Rp0. 2 / A ( % ) HB S M Pa
ZCuA l10Fe3
S型
标准值 实测值
≥500 605
≥280 235
≥15 ≥115 41 149
Q235B
热轧 标准值 ≥390 ≥235 ≥26 N /A 钢板 实测值 475, 510 305, 285 28, 31 N /A
12
加 ,焊缝组织为双相 α +ε组织 ,即焊缝的抗裂纹 性能提高 ,当含碳量为 10% ～43%时 ,焊缝具有 最高的抗裂纹性能 。但是试验发现再进一步提高 含碳量时 ,其抗裂纹性能迅速下降 ,其中原因和机 理还不清楚 。因此在我们的焊接和试验中必须要 严格控制焊缝的含碳量 。尽管许多资料表明这只 是调整铜与碳钢焊缝抗裂性能的一个方面 ,但是 在实际焊接中 ,具有很强的指导意义 。当然焊缝 抗裂纹性能的好坏还与其它合金元素有关 。
1 GM AW 焊接工艺与其它焊接工艺的比较
对于有色金属铜的焊接 ,我们常常采用焊条 电弧焊 ( SMAW )进行紫铜的焊接 。如在生产中采 用 T107铜焊条进行紫铜电极排的焊接 。该焊条 以紫铜为焊芯 ,采用直流反接 ,焊接时电弧比较稳 定 ,成型良好 。但是在实际焊接中一般需要采用 退焊法 、短焊道 ,层与层之间的焊渣必须要清理干 净 ,否则容易形成夹渣 。同时为了获得较好的接 头性能需要采用锤击法 。在施焊过程中要求层间 温度控制在 500～600 ℃,对焊接操作人员来讲其
4. 1 评定试件接头形式
先进行预堆 Q235B 侧 ,然后进行组对焊接 , 坡口间隙为 2. 5 mm ～3. 0 mm ,钝边为 2 mm ,焊接 过程中注意控制反变形 ,可以正反面交替施焊 ,反 面清根时注意不要将预堆的过渡层破坏 ,其工件 的坡口形式如图 1所示 。
