弱电系统基础知识培训ppt课件

弱电系统基础知识培训ppt课件
33
干线子系统的接合方法
(1)点对点端接法 (2)分支接合方法
34
四、 管理子系统的设计
管理子系统由交连/互连的配线架、信息插座式配线架、及由水平跳 线连线(HC)、中间跳线连线(IC)、主跳线连线(MC)和管理标识 组成。
根据信息点的分布、数量和管理方式确定楼层配线架(FD)的位置和数 量,对于信息点不多,使用功能近似的楼层,为便于管理,可多个楼层 共用一个楼层配线间,但FD的接线模块应有10-20%的余量,根据光 缆的芯数、规格确定光纤终端盒的规格和形式,配线间的位置一般要 求选在弱电井附近的房间。
象配线间一样,也分为主配线架和分配线架,主配线架 连接主干电缆和设备,分配线架连接水平电缆和主干电 缆。
14
设备间----属布线系统的管理子系统,其中放置配线架。
典型地,设备间中放置主配线箱,每N层楼设一个分配线 箱,分配线箱设置的多少随各楼层的信息点密度不同而 不同。
15
综合布线的特点
16
综合布线方式能为数据、语音、通信以及弱电控制等 提供实用的、灵活的、可扩展的模块化介质通路,它具 有的如下特点:
全天候环境设计,自身不带通讯 接口,需要云台解码器。
一体化智能球机
智能高速云台摄像机
特点:360度无限制旋转,16-128预置位, 巡航联动,隐蔽美观。20倍以上光学变倍 加10倍以上数字变倍。
特点:360度无限制旋转,16-64 预置位,向上无死角,抗恶劣环境 能力强。更高的图像质量。
更高速旋转:水平0°~80°/s,
2、传输设备-视频/音频/控制信号传输光端机 3、视频切换和控制设备-矩阵(含矩阵键盘)
4、视频存储-DVR(硬盘录像机)
5、视频显示-CRT监视器,LCD, DLP(拼接大屏)

弱电智能化方案(ppt

弱电智能化方案(ppt

应用案例:智能 家居可以实现远 程控制、语音控 制、场景设置等 功能,提高居住 的舒适度和便利 性。
方案优势:智能 家居可以带来更 加便捷、舒适、 安全的生活体验, 同时提高能源利 用效率,降低能 源消耗。
智能酒店
背景介绍:随着科技的发展和人们生活水平的提高,智能酒店逐渐成为酒店行业的趋势。
实际案例:某酒店集团引入了智能化的解决方案,包括智能化的客房、智能化的餐饮服 务以及智能化的安全系统等。
弱电智能化方案的应用场景
智能家居
智能建筑
智能安防
智能交通
02
弱电智能化方案的优势
提高效率
自动化管理:减少人力成本,提高管理效率 节能环保:降低能源消耗,实现绿色环保 快速响应:提高响应速度,满足客户需求 安全性高:提高安全性能,减少事故发生率
提升安全性
减少人为操作, 降低失误率
实时监控,及时 发现并解决问题
统等。
方案优势:该 方案具有高效、 节能、安全、 便利等优点, 为医院提供了 良好的就医环 境和诊疗体验。
实际效果:通 过智能化系统 的应用,医院 提高了工作效 率和医疗服务 质量,降低了 运营成本和能
耗。
05
弱电智能化方案的未来发展
技术创新
物联网技术:实 现设备之间的互 联互通
大数据分析:对 弱电智能化系统 采集的数据进行 分析,为决策提 供支持
04
弱电智能化方案的实际案例
智能楼宇
添加标题 添加标题 添加标题 添加标题
背景介绍:随着科技的发展和人们生活水平的提高,智能化楼宇已成为 现代生活的重要组成部分。
案例介绍:某商业综合体项目,该项目集办公、商业、休闲等多种功能 于一体,通过智能化系统实现能源管理、设备监控、安全防范等功能, 提高管理效率,降低运营成本。

基础弱电智能化系统演讲ppt课件

基础弱电智能化系统演讲ppt课件

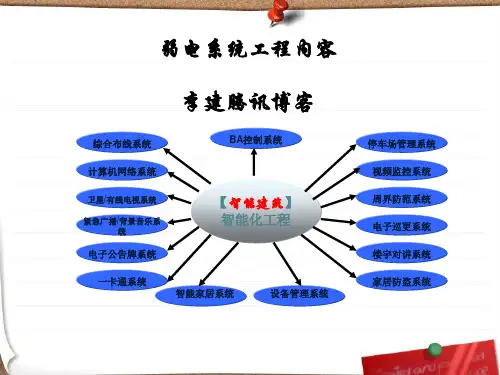

停车场管理系统 视频监控系统 周界防范系统 电子巡更系统 楼宇对讲系统 家居防盗系统
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
卫星及有线电视系统主要设备介绍
卫星接收机
卫星数据接收机,俗称机顶盒,目前没有标准的定义,传统的说法是“置于电 视机顶上的盒子”。它是利用卫星通信网络或有线电视网络作为传输平台,利 用电视机作为用户终端,提高现有电视机的性能或增加其功能。
防区扩充器
主动红外探测器
防区扩充器
主动红外探测器
防区扩充器
主动红外探测器
防区扩充器
主动红外探测器
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么
周界防范系统功能
作用
通过沿小区周界围墙设置主动红外探测器,可使小区保安人员 在第一时间知道何时有人员翻越围墙,翻越位置在哪里; 减轻保安人员工作强度; 可与视频监控系统实现视频联动; 提升小区形象档次;
紧急广播与背景系统功能
功能
业务性广播 服务性广播 火灾事故、紧急广播(F+NF ) 强切功能
分类
定压方式和定阻方式 数字式和模拟式
在日常生活中,随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费,也 许你认 为浪费 这一点 点算不 了什么

弱电工程基础教程经典最全PPT资料

弱电工程基础教程经典最全PPT资料

通信系统
• 计算机网络的组成
– 通信线路 – 路由器 – 主机 – 信息资源
计算机网络系统
全球定位系统
• 全球定位系统〔GPS〕是利用导航卫星进行测距、 测速和定位,能够连续、实时、全天候的为全球 范围内各个用户提供高精度的三维位置、速度和 时间信息的空间无线电导航系统
• 由以下三个局部组成 • 空间局部 • 地面控制局部 • 单基准站式
综合布线系统
• 综合布线系统是跨学科、跨行业的系统工程 • 六大子系统
– 工作区子系统 – 水平干线布线子系统 – 管理间子系统 – 垂直干线子系统 – 楼宇子系统 – 设备间布线子系统
火灾自动报警与消防联动控制系统
• 单线报警无联动控制方式不常见,一般为总线式 报警方式,分为二、三、四线制
• 报警总线一般与控制总线分开布线 • 手动报警器按钮是火灾自动报警系统必要的部件,
工 程 施 工 组 织 总

布置施工总平面图

计算技术经济指标
设 计 图
报送施工组织总设计
审批
审查图纸及说明资料
收集情况及调查研究
计算工作量
选择施工方案Biblioteka 施工方法弱电编制施工进度方案


编制机具设备
编制材料、构件、加工半成品需用量方案
编制劳动力需

程 的 施 工 组
需用量方案
确定临时生产、生活设施 确定临时供水、供电、供热管线及道路
是人工报警和确认火情的重要方式 • 消防控制中心要求设置紧急播送系统
• 播送音响系统可归纳为: • 公共播送系统 • 厅堂扩声系统 • 会议系统
播送音响系统
电缆电视和卫星接收系统
• 可以分为大、中、小型 • 中小型一般采用同轴电缆传输 • 大型有线电视网已经向光缆干线与电缆网络相结

《弱电知识培训》课件

《弱电知识培训》课件

日常维护保养
定期检查设备运行状况
对弱电系统中的设备进行定期检查,确保设备正常运行,及时发 现并解决潜在问题。
清洁与除尘
定期对设备进行清洁,去除灰尘和污垢,保持设备良好的散热性能 和外观。
紧固与润滑
对设备的螺丝、连接件等进行紧固,对需要润滑的部位加注润滑油 ,保证设备顺畅运转。
故障排查与处理
故障诊断
门禁系统
控制人员进出,记录进出人员信息。
报警系统
监测异常情况,如入侵、火灾等,及 时发出警报。
消防系统
火灾报警系统
监测火灾情况,及时发出 警报。
灭火系统
包括自动喷水灭火、气体 灭火等系统,用于扑灭火 灾。
疏散指示系统
在火灾发生时,指导人员 安全疏散。
门禁系统
门禁控制系统
通过刷卡、密码等方式控制人员 进出。
对所介绍的智能楼宇弱电系统案例进行分析,包括系统的优缺点、应用效果、改进方向等,以加深学员 对弱电系统的认识和理解。
大型公共场所弱电系统案例
大型公共场所弱电系统概述
大型公共场所如商场、机场、车站等,需要部署各种弱电系统以满足安全、舒适、便捷 等方面的需求。
大型公共场所弱电系统案例介绍
介绍一个典型的大型公共场所弱电系统案例,包括视频监控、广播系统、信息发布系统 等子系统的配置和功能实现。
系统调试
在设备安装完成后,对整个弱电系统进行调试, 检查各子系统之间的协调性和整体运行效果。
功能测试
对弱电系统的各项功能进行测试,包括监控画面 的清晰度、门禁系统的刷卡响应时间等,确保系 统性能达标。
验收报告
根据调试和测试结果,编写验收报告,总结系统 的性能表现和存在的问题,并提出改进建议。

弱电培训课件(PPT 48页)

弱电培训课件(PPT 48页)
40
音箱与功放匹 配
在音色方面,会注意其搭配上是否冷暖相宜、软硬适中,最终使整 套器材还原音色呈中性,这仅是从艺术方面考虑。从技术方面考虑 功放与音箱配接的要素有:一、功率匹配,二、功率储备量匹配, 三、阻抗/定压匹配,四、阻尼系数FD的匹配。
1、为最佳聆听声压,我们可以从听音区到音箱的距离与音箱的特性 灵敏度来计算音箱的额定功率与功放的额定功率。(现实设计不考虑)
12 12
融合大屏幕案例
无缝融合产品
应用场合:会议室、应急指挥中心、会展中心、博 物馆、娱乐演出 特点:
•无缝/沉浸感强/震撼
•面积大小可以定制 •色差影响小 •任意开窗、漫游、叠加 •支持高清、VGA、视频、数字矩阵、云台……
行业领先 产1业3 报国
大屏产品系列——LED显示屏 机箱
2x2 ED 显示灯板
Mo no
27
调音台介绍
Allen&Heath ML5000-48模拟调音台
调音台的主要功能:
➢信号放大; ➢信号混合与分配; ➢音色加工与处理。
Mo no
Ster eo
LR
C
Group/
AuMxat
rix
28
1.PEAK(TRIMLIMT)
峰值指示灯,调音台在每一控制通道的最 上方都设置了一个发光二极管指示灯,用 于监视该路输入信号电平的状态。在音响 调整正确时,峰值指示灯只是偶尔亮一下 。若峰值指示灯长亮,表示输入信号出现 信号峰值过载,这时音响系统输出的声音 会令人感到不悦耳。
3
大屏产品系列
大屏产品分类 :
(如何选择合适的大屏幕产品?)
1、DLP拼接屏; 2、DID拼接屏; 3、无缝融合大屏; 4、LED屏。 4

弱电专业培训课件

弱电专业培训课件
详细描述
弱电系统的集成包括硬件和软件的集成,需要按照设计要求进行。设备调试是确保设备正常运行的关 键环节,需要进行细致的调试。功能测试是为了验证系统是否满足设计要求,需要进行全面的测试。 性能评估是对系统性能的评估和优化,需要客观公正地进行评估。
Part
03
弱电系统维护与管理
弱电系统的日常维护
定期检查
弱电系统技术更加注重用户体验和人性化 设计,提高用户满意度和舒适度。
智能建筑中弱电系统的应用前景
智能安防
通过弱电系统技术实现智能门禁、监控、报警等安防功能,提高建筑 安全性和防范能力。
智能照明
通过弱电系统技术实现智能照明控制和管理,提高能源利用效率和照 明舒适度。
智能环境
通过弱电系统技术实现智能环境控制和管理,调节室内温度、湿度、 空气质量等环境参数,提高居住和工作环境的舒适度。
硬件升级
根据需要,对弱电系统的硬件进 行升级,提升系统整体性能。
软件升级
及时升级弱电系统的软件,以获 得最新的功能和安全性更新。
Part
04
弱电系统安全与防范
弱电系统的安全防护措施
物理安全防护
确保弱电系统的设备和线 路不受外界物理损害,如 防震、防台风等措施。
网络安全防护
采用防火墙、入侵检测系 统等手段,防止网络攻击 和非法入侵。
预防措施
4
针对故障原因,采取相应 的预防措施,降低故障发 生的概率。
诊断工具
2
使用专业的诊断工具对弱
电系统进行故障诊断。
故障排除
3 根据故障诊断结果,采取
相应的措施排除故障,恢 复系统正常运行。
弱电系统的优化与升级
系统优化
根据弱电系统的运行状况,对系 统进行优化,提高系统性能和稳 定性。

弱电知识培训PPT

弱电知识培训PPT

值班人员巡查电梯注意事项 1、脚面踩地砍与轿厢的平整度,看是否平层,若出现异常,及时上报领导或电梯公司 2、进入轿厢后, 【看】电梯外呼按钮是否正常,观察内部灯光亮度是否正常, 看电梯指示板显示是否正常,看主副按钮的背光灯是否正常。 【听】电梯上下运行时是否有异响。 【闻】电梯内部是否有无烧焦气味。担心电线老化烧焦或是小型电源烧焦。 【坐】电梯进入人后是否有超载报警或电子称误报现象。 【感】真正体会电梯在上下运行时是否晃荡,抖动的现象。 摇晃一下轿厢内部扶手是否有松动。感受一下轿厢风扇是否有风吹出。 3、电梯机房巡查,要查看空调是否漏水,是否有制冷,照明是否正常,地板是否干净。
消防气体月检步骤
消防疏散演习
二、影音会议系统
分量高清线YPbPr
数字高清线HDMI
电脑音频转换线
音频头(单声道)
卡龙头音频头(单声道)
专业音响接头
电脑接头(立体声)
线的认识:
15针电脑VGA线
二、影音会议系统
视频格式常识: 准高清 720P 1280*720分辨率 全高清 1080P 1920*1080分辨率 超高清 4K 4096×2160分辨率 标清 480线 笔记本分辨率 1024*768 1280*720 1366*768 1920*1080

录音
录音笔注意事项: 1、检查电池电量 2、检查空间容量 3、找到MIC输入口
4、检查信号输入电平跳动 5、HOLD锁止功能 6、Erase 、Delete、 format 擦除 删除 格式化
麦克风杆不齐
麦克风杆摆整齐
示ቤተ መጻሕፍቲ ባይዱ展示
麦克风上下不齐
麦克风角度一致
弱电知识培训PPT

弱电培训大资料(PPT42页)

弱电培训大资料(PPT42页)

综合布线系统 概述图
电信
建筑物核心交换设备
网络服务供应商
电话交换机 用户电话接口
桌面
网络交换机 用户网络接口
桌面
其他网络子系统
综合布线系统 主要设备
光纤跳线
网络跳线
明装电源插座
语音网络电话三合一面板
网络配线架
光纤配线架
公共广播系统 概述
广播音响系统主要在企业的公共场所,走廊、电梯门厅、入口大厅、 办公共区、展厅等处设置扬声器,平时播放背景音乐,发生紧急情况 时,紧急广播系统具有抢线优先功能,同时和消防报警系统实行联动。
2) 分公司网络系统维护记录表
3) 监控室值班记录表
4) 设备维修记录表
5) 监控设备记录查看审批表
6) 监控室(中心机房)进出登记记录
3、对现有各系统使用性能评估,提出合理化建议,每周二次对现
有设备使用情况汇总并按设备部下发报表上报设备管理部。
弱电工程师(IT)对在建弱电系统工程资料内业重点管控项目
程控交换系统 概述图 移动电话 电话
MODEM
传真机
数据业务 语音业务
EMAIL WEB …..
程控交换机 直线
应用服务器 数据库等
核心网络
程控交换机
留言录音
分字程控交换机
PBX配线架
有线电视系统 概述
有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。 信号源接收设备向前端提供系统欲传输的各种信号。它一般包括开路 电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目 等信号。系统的前端部分的主要任务是将信号源送来的各种信号进 行滤波、变频、放大、调制、混合等,使其适用于在干线传输系统中 进行传输。系统的干线传输部分将系统前端部分所提供的电视信号通 过传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波 和同轴电缆三种。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

控子系统(BA)
(FA) 系统(SA)
智能卡管理
空调自动化 系统
火灾报警控 制
巡更系统
数字信息分析 处理
电梯控制系 统
自动消防系 视频监控系


辅助决策Βιβλιοθήκη 智能数字照 明联动系统
车库管理系 统
电子商务
给排水自动 控制
入侵报警系 综合业务管


通信自动化系统 (CAS) 计算机网络 通信网络
有线电视
卫星通信
目录
第一讲:识图 第二讲:相关规则讲解 第三讲:编制清单、组价技巧
弱电工程前景展望
BIM,广联达算量


智能机器人

无人超市
弱电的概念和定义
弱电的概念和定义
弱电主要体现在智能建筑中。 主要分为两类: 一类是国家规定的安全电压等级及控制电压等低电压电能, 有交流与 直流之分,交流36V以下,直流24V以下, 如24V直流控制电源,或应急照明灯备用电源。 另一类是载有语音、图像、数据等信息的信息源,如电话、电视、计算 机的信息。
线状分子结构,受热后又软化,可以反复塑制成型。如聚乙烯, 聚氯乙 烯,聚丙烯,聚苯乙烯等。
2 热固性塑料 热固性塑料是以热固性树脂为主体成分,加工固化成形后,具有网状体
形的结构,受热后不再软化,强热下发生分解破坏,不可以反复 成型。 如酚醛塑料、环氧塑料等。
常用材料名词解释
钢管: 1、焊接钢管:是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接 成的,表面有接缝的钢管,也称黑管。 2、镀锌钢管:是指为提高焊接钢管的耐腐蚀性能,对一般钢管(黑管)进 行镀锌,也称白管。镀锌钢管的镀锌方式可分为两种,热镀锌和电镀锌 ,热镀锌镀锌层厚,镀层均匀。电镀锌锌层薄,易破损,但是成本低。
课程安排
第一部分:三大系统精讲
第二部分:四大系统原理讲 解
三大系统精讲
第一部分:网络综合布线系统 第二部 分:电话综合布线系统 第三部分:视 频监控系统
目录
第一讲:识图 第二讲:计算工程量 第三讲:编制工程量清 单 第四讲:套用定额组 价 第五讲:调价技巧
四大系统原理讲解
第一部分:有线电视系统 第 二部分:门禁系统 第三部分:多功能会议系统 第四部分:停车管理系统
弱电工程案例讲解
课程目的
一、希望学员通过本案例的学习,对弱电工程造价有个整体的认知。 二、通过老师的手把手的教学,使学员把每个部分弄懂,弄会。 三、希望通过本案例,让学员了解到造价工作是个循序渐进,随经验 积累,知识与能力不断提升的过程,希望学员从三个步骤:
1.能算—识图+算量 2.能干—编清单组价 3.会干—调价、取费最终形成成果文件, 达到学会工程造价的目的。
常用材料名词解释
金属套管: 1、普利卡金属套管:是电线电缆保护套管的更新换代产品,其种类很多 ,但基本结构类似,都是由镀锌钢带卷绕成螺纹状,属于可挠性金属套 管。 具有优良的耐水性,耐腐蚀性,耐化学稳定性,适用于室内外潮湿 ,或有水蒸气的场所。分为LZ-5、LE-6、LVH-7、LAL-8、LS-9等多种 类 型,不同型号各有不同的特点,可以在潮湿或有腐蚀性气体的场所使 用。
对建筑物各个子系统进行综合管理; 对建筑物内的信息进行实时处理,并且具有很强的信息处 理及通信能力。
综合布线(PDS)是建筑物或建筑群内部之间的传输网络。 它能使建筑物或建筑群内部的电话、电视、计算机、办公自 动化设备、通信网络设备、各种测控设备及信息家电等设备 之间彼此相连,并能接入外部公共通信网络。 在综合布线系统中,可以传输多种信号,包括语音、数据、 视频、监控等信号。
智能化子系统包括: 楼宇自动化系统(BAS) 通信自动化系统(CAS) 办公自动化系统 (OAS) 三个子系统通过综合布线系统(PDS)连接成一个完整的智能化系统, 由智能建筑系统集成中心(SIC)统一监管。
智能建筑系统集成中心(SIC)
广义的楼宇自动化系统 (BAS)
办公自动化系统 (OAS)
设备运行管理与监 消防子系统 安全防子
什么是智能建筑?
定义: 智能建筑是以建筑物为平台,兼备信息设施系统、信息化应用系统、建 筑设备管理系统、公共安全系统等。 集结构、系统、服务、管理及其优化组合为一体,向人们提供安全、高 效、便捷、节能、环保、健康的建筑环境。
智能建筑系统由上层的智能建筑系统集成中心(SIC)和 下层的3个智 能化子系统构成。
3管材,常用的有无缝钢管、焊接钢管(镀锌钢管)和钢制品(焊材 ,管件,阀门)。
常用材料 非金属材料里面,包含无机非金属材料和高分子材料。 无 机非金属材料包括耐火材料,陶瓷材料等。 高分子材料包括,橡胶,塑料,合成纤维等。 弱电里面常用的是塑料,塑料又分为热塑性塑料和热固性塑 料。
常用材料
1 热塑性塑料 热塑性材料是以热塑性树脂为主体成分,加工塑化成型后,具有链状的
常用材料名词解释
塑料管: 1、聚氯乙烯(PVC)塑料管,是用电石和氯气(电解食盐产生)制成的 ,根据加入增塑剂的多少,可制成不同硬度的塑料。其优点是:性质较 稳定,有较高的绝缘性能,耐酸,耐腐蚀,能抵抗大气,阳光,潮湿影 响,可作为电缆和导线的良好保护层和绝缘物,常用于民用建筑,室内 有酸、碱腐蚀性介质的场所。缺点是不耐高温,在高温下会导致管材老 化加速,所以40℃以上的高温场所不适宜使用,另外在经常发生机械冲 击,碰撞,摩擦等的场所也不适用。
供配电综合自动化
出入口控制
BA(设备运行管理与监控子系统) FA(消防子 系统) SA(安全防范子系统) OA(办公自动化子系 统) CA(通信自动化子系统) 又称作智能建筑系统的核心,简称“5A”。
系统集成中心(SIC)应具有各个智能化系统信息汇集和各 类信息综合管理的功能; 汇集建筑物内外各类信息,接口界面标准化、规范化,以 实现各子系统之间的信息交换及通信;
弱电工程基础知识讲解
常用材料 弱电工程里常用的材料品种、规格、型号繁多,主要有金属 材料,非金属材料,电线电缆等。 金属材料可以分为,黑色金属材料和有色金属材料两大类。 黑色金属材料包括,碳素结构钢、低合金结构钢、铸钢、铸 铁、和钢材。
常用材料
钢材又可以分为三种: 1型钢,包括圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、 槽钢。 2板材,包括厚板,中厚板,薄板。按其轧制方式热轧板和冷轧板, 其 中冷轧板只有薄板。
