(完整)10kV变压器及高低压柜安装施工方案.doc
10kV配电室高低压变压器安装施工方案
IOkV配电室高低压变压器安装施工方案一、刖百高低压变压器的安装施工是一个重要的环节，直接关系到电气设备的安全稳定运行。
本文档旨在对IOkV配电室高低压变压器的安装施工方案进行详细说明，以确保施工质量的可控性和稳定性，保证设备运行的安全可靠性。
二、工程概述本工程涉及到IOkV配电室内高低压变压器的安装，主要包括：1.安装高低压变压器2.安装配电柜3.安装电缆4.连接开关设备5.连接避雷装置6.安装绝缘子7.进行绝缘测试8.进行接地测试三、施工方案1.安装高低压变压器高低压变压器在安装前需要确定安装位置和方向。
在确定好位置后，需要对安装地面进行清理，并开好必要的孔洞。
把高低压变压器放置在安装位置上，然后用螺丝将其固定牢固。
安装过程中，要特别注意保护高低压变压器的绝缘涂层，防止被刮伤。
2.安装配电柜在安装配电柜前，需要在配电柜的安装位置上开好必要的孔洞，然后将配电柜放到安装位置上。
根据图纸要求和现场实际情况确定配电柜的安装高度，并用螺丝固定牢固。
安装好配电柜后，需要对配电柜进行接线，接线前需要分类清晰，并标识好接线标志，以便于后期维护和管理。
3.安装电缆电缆的铺设需要在配电室的地面上进行。
首先清理地面，然后将电缆按照设备连接图纸铺设，铺设好后再进行固定。
在固定时需要注意缆头的位置和保护盖的安装，并注意铺设的缆线距离和相互之间的间隔。
所有的连接和接地必须符合设备连接图纸的标准，接地焊接要牢固可靠。
4.连接开关设备连接开关设备时需要按照设备图纸的要求分类、配线、接线，所有的连接线路必须符合设备图纸标准，并进行必要的绝缘处理。
接线后应该进行绝缘测试以确保安装质量的可靠性。
5.连接避雷装置避雷装置的连接方式应该按照设备图纸要求进行，所有连接线路必须符合设备图纸标准，并进行必要的绝缘保护。
在连接过程中要注意连接线路的可靠性和牢固性，避免线路脱落和故障发生。
6.安装绝缘子绝缘子的安装需要在设备图纸上标明绝缘子的型号、位置和数量，安装的数量和位置要符合设备要求。
10kv变压器安装施工方案

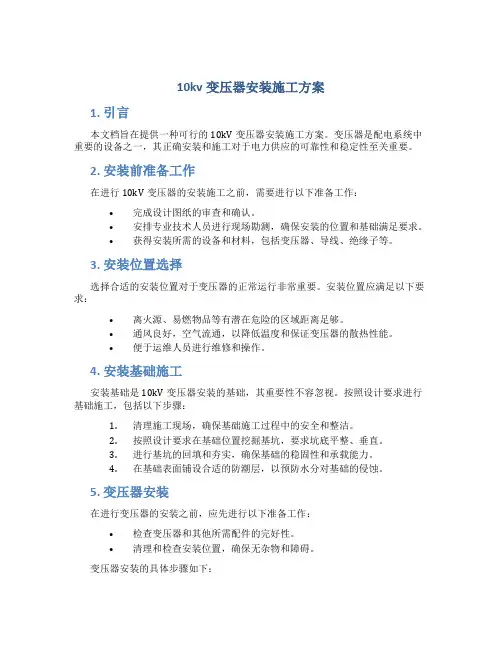

10kv变压器安装施工方案1. 引言本文档旨在提供一种可行的10kV变压器安装施工方案。
变压器是配电系统中重要的设备之一，其正确安装和施工对于电力供应的可靠性和稳定性至关重要。
2. 安装前准备工作在进行10kV变压器的安装施工之前，需要进行以下准备工作：•完成设计图纸的审查和确认。
•安排专业技术人员进行现场勘测，确保安装的位置和基础满足要求。
•获得安装所需的设备和材料，包括变压器、导线、绝缘子等。
3. 安装位置选择选择合适的安装位置对于变压器的正常运行非常重要。
安装位置应满足以下要求：•离火源、易燃物品等有潜在危险的区域距离足够。
•通风良好，空气流通，以降低温度和保证变压器的散热性能。
•便于运维人员进行维修和操作。
4. 安装基础施工安装基础是10kV变压器安装的基础，其重要性不容忽视。
按照设计要求进行基础施工，包括以下步骤：1.清理施工现场，确保基础施工过程中的安全和整洁。
2.按照设计要求在基础位置挖掘基坑，要求坑底平整、垂直。
3.进行基坑的回填和夯实，确保基础的稳固性和承载能力。
4.在基础表面铺设合适的防潮层，以预防水分对基础的侵蚀。
5. 变压器安装在进行变压器的安装之前，应先进行以下准备工作：•检查变压器和其他所需配件的完好性。
•清理和检查安装位置，确保无杂物和障碍。
变压器安装的具体步骤如下：1.使用合适的起重设备将变压器吊装至指定位置，确保安装位置的准确性和稳固性。
2.进行变压器的水平和垂直调整，使其符合设计要求。
3.连接变压器的输入和输出电缆，确保连接牢固、接触良好。
4.安装变压器的绝缘子和接地装置，确保安全可靠。
5.进行必要的电气接线和连接，包括控制回路和信号线等。
6.对安装的变压器进行全面的检查和测试，确保其正常工作。
6. 安全措施在进行10kV变压器安装施工时，一定要重视安全措施，确保施工人员和设备的安全。
以下是一些常见的安全措施建议：•所有参与施工的人员必须具备相关的安全知识和技能。
10kV变压器安装施工方案
XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (4)3、母线安装 (5)3、开关柜调试 (7)4、变压器试验 (7)六、安全管理 (8)XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件；2、安装开关柜1台；3、变压器及开关柜调试。
二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。
（4）施工现场的作业环境满足变压器、开关柜的吊装。
2、施工机具配备（1）运输工具：1.75吨汽车1辆；（2）起重工具：8吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪（或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。
变压器及高低压柜安装施工方案
变压器及高低压柜安装施工方案一、工程概况本工程是地区一个新建工业园区的配电工程，总装机容量为5000KW。
其中变压器容量为2000KVA，高低压柜均为10KV。
变压器房位于工业园区的中心地带，与工业园区中的各个建筑物、设备之间的配电线路相连。
二、施工准备工作1.施工队伍组建：成立一支由电工、焊工、机械工等人员组成的施工队伍，保证施工效果和工期。
2.材料及设备准备：根据工程需求，准备好所需的电缆、电缆桥架、电缆接头、接线端子、高低压开关柜等。
3.施工方案制定：制定详细的施工方案，包括施工流程、施工顺序、安全措施等。
4.施工图纸复核：对工程的施工图纸进行复核，确保施工过程中的准确性。
三、施工过程1.变压器安装（1）验收材料：对变压器进行验收，检查变压器的型号、容量、数量等是否与设计要求一致。
（2）基础施工：根据施工图纸，进行变压器基础的施工，包括挖坑、浇筑砼、埋设地线等。
（3）变压器架设：将变压器架设在基础上，确保变压器的稳定性和安全性。
（4）连接线路：根据设计要求，连接变压器的高压侧和低压侧线路，确保线路的牢固和电流的顺利通行。
（5）调试检查：对变压器进行调试和检查，确保其工作正常、运行平稳。
2.高低压柜安装（1）安装柜体：按照施工图纸的要求，进行高低压柜的安装，包括固定柜体、安装门锁、连接接地线等。
（2）布线接线：根据设计要求，进行高低压柜的布线和接线工作，确保线路的安全可靠。
（3）设备安装：按照施工图纸的要求，安装高低压柜中的开关、仪表、保护装置等设备。
（4）调试检查：对高低压柜进行调试和检查，确保其中的设备运行正常、指示准确。
四、施工注意事项1.安全施工：严格执行安全操作规程，佩戴安全用具，确保施工过程中的安全。
2.质量控制：严格按照施工图纸和技术要求进行施工，确保施工质量符合标准。
3.现场环境保护：注意保护施工现场的环境，妥善处理施工过程中产生的废弃物和污水。
4.施工进度管理：制定施工进度计划，按时完成各项施工任务。
10KV变压器安装施工方案
变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
3.3 作业条件3.3.1 施工图及技术资料齐全无误。
3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
[指南]10kV变压器安装施工方案
![[指南]10kV变压器安装施工方案](https://img.taocdn.com/s3/m/7771f85dccbff121dc368355.png)
XXX配电房变压器及开关柜安装施工方案二0一二年七月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (5)3、母线安装 (6)3、开关柜调试 (7)4、变压器试验 (8)六、安全管理 (9)XXX配电房变压器及开关柜安装施工方案一、施工内容1、安装1000KVA的室内变压器1台及附件，及母线桥等附件；2、安装开关柜1台；3、变压器及开关柜调试。
二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—20067、《南方电网工程施工工艺控制规范》Q/CSG 11105—2008三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。
（4）施工现场的作业环境满足变压器、开关柜的吊装。
2、施工机具配备（1）运输工具：1.75吨汽车1辆；（2）起重工具：8吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、试验变压器、控制操作箱、变比测试仪、绕组直流电阻测试仪（或单臂电桥、双臂电桥）、2500V绝缘电阻表、油耐压试验仪、温湿度计等。
高低压变配电安装工程施工施工方案(含安装方案验收方案)【2024版】
可编辑修改精选全文完整版高低压变配电安装工程施工施工方案（含安装方案验收方案）目录2.1.施工流向和施工顺序 (2)2.2.施工阶段划分 (2)2.3.施工方法和施工机械选择 (2)2.3.1、高压开关柜安装 (2)2.3.2、电力变压器安装 (4)2.3.3、低压配电柜、电箱安装 (5)2.3.4、电缆桥架安装 (7)2.3.5、电力电缆施工 (8)2.3.6、系统保护调试 (11)2.4.安全生产和文明施工设计 (12)2.5.安全技术组织措施 (15)2.6.重要施工方案和特殊施工工序的安全过程控制 (16)2.7.文明施工的目标、组织机构和实施方案 (18)2.8.文明施工实施方案 (19)2.9.文明施工考核、管理办法 (20)2.10.节能措施和办法 (20)2.1.施工流向和施工顺序本工程遵循“先地下，后地上”的原则组织施工，拟先进行基础工程施工，同时进行电气设备安装。
基础施工完毕后进行附属工程施工，包括电缆桥架、线管、开关、照明等的施工。
为加快工程进度，在满足施工合理程序的前提下，尽量利用一切工作面，实行平面流水立体交叉作业，使各项工作有序地交叉穿插进行。
2.2.施工阶段划分第一阶段：施工准备、临时设施本阶段主要包括图纸会审，技术交底，施工方案审核及材料计划上报，临时设施施工，临水临电安排，施工人员及机械设备动员进场。
第二阶段：放线测量本阶段主要包括设备等安装工序必须的放线测量工作，确保之后安装位置正确。
第三阶段：安装施工阶段本阶段包括室内外桥架线管施工、设备安装工程施工、电缆敷设等工作，重点协调各专业之间交叉作业。
第四阶段：设备调试、系统调试本阶段主要进行设备单体调试、系统调试、整体联动调试等工作，为投运作好必须的保证措施。
第五阶段：收尾消缺、竣工验收本阶段主要进行整体消缺，为系统投运作准备。
第六阶段：整体投运、移交2.3.施工方法和施工机械选择本工程涉及专业工种多而全，包含了高、低压开关柜、变压器、高、低压电缆、配电箱、开关、设备安装调试、照明、电缆桥架线管、集抄系统等工作。
10kV变压器安装施工方案 (2)
10kV变压器安装施工方案 (2)变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
3.3 作业条件3.3.1 施工图及技术资料齐全无误。
3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
10KV变电站设备安装施工方案
10KV变电站设备安装施工方案一、施工准备1、技术资料准备1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。
1.2编制施工组织设计及工程形象进度计划，报监理、业主审批。
1.3为确保本工程施工质量和安全，根据工程特点，编写有关《施工作业指导书》及技术措施，视工程的具体情况及施工进度要求，在各分项工程开工前出版、发放，并对施工人员进行技术交底。
拟编写的作业指导书有：➢《电力电缆安装作业指导书》➢《电气设备安装作业指导书》➢《电气试验及调试作业指导书》2、工程材料准备2.1本工程主要设备、材料，经业主（监理）、（应业主要求部分设备需经设计确认）确认后订购，业主有特殊要求的材料，需经过检查和试验，主要材料及设备，采购执行厂家验货、运输到现场验货和收料使用程序。
2.2所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。
2.3现场物资供应按施工总平面布置要求合理存放、保管、使用。
所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。
2.4根据工程进度计划制定材料供应计划。
3、施工通讯准备工程开工前现场专用电脑安装送变电工程管理系统，满足施工现场与建设单位及监理的资料及时传递，对外联络主要采用因特网、电话和传真机。
办公设施：现场项目部配备足够的办公桌、椅，配置电脑等办公器材，方便现场办公应用；管理人员配备移动电话，确保施工管理信息联系。
4、施工场地准备项目部：按照业主制定位置，尽量设在施工现场附近，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。
5、施工机械配置5.1根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作；该项目进入现场的主要施工设备有5吨加长卡车、16吨吊车、5吨铲车、电焊机、液压小车、人力车、手拉葫芦、磨光机、钻床、放线架、滑排、滑车、旋转连接器/拉力表、放线架90度滑排、2＋1转向滑车、V型滑车、直线滑车、光纤熔接仪、摇表、电气试验、继电保护仪器等。
10KV变压器安装施工方案
10K V变压器安装施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》 GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
主要机具搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
作业条件施工图及技术资料齐全无误。
土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
10kv配电安装施工方案
10kV配电安装施工方案1. 引言本文档旨在提供10kV配电安装施工的详细方案，以确保施工过程的安全和有效性。
本方案将涵盖施工前的准备工作、设备安装过程、质量控制以及施工后的验收工作。
2. 施工前准备工作2.1 工程概况施工前，需要获取工程的概况信息。
包括供电负荷、电源位置、配电线路长度、变电站位置等。
2.2 施工方案设计根据工程概况和要求，进行施工方案设计。
包括设备选型，线路布置，回路设计等。
确保施工方案与需求相符，并符合相关技术规范和标准。
2.3 施工材料准备根据施工方案，准备所需的施工材料，包括电缆、绝缘子、连接器、线夹等。
确保材料具备符合标准的质量和性能。
2.4 施工人员培训组织施工人员进行相关的培训，包括安全操作规程、设备使用方法、急救知识等。
确保施工人员具备相应的技能和知识。
3. 设备安装过程3.1 基础施工根据施工方案，进行电缆沟槽的开挖和铺设工作。
确保沟槽的深度和宽度符合标准要求，并保证沟槽的平整度和排水性能。
3.2 电缆安装根据施工方案，进行电缆的敷设和连接工作。
确保电缆的正确敷设，避免负荷过重和温度超标带来的问题。
同时，进行电缆的绝缘检测和接地处理。
3.3 设备安装根据施工方案，进行设备的安装和接线工作。
确保设备的固定牢固，接线正确可靠。
同时，进行设备的绝缘检测和电气性能测试。
3.4 调试工作完成设备安装后，进行系统的调试工作。
确保系统的运行状态正常，负荷分配合理，并进行必要的调整和优化。
4. 质量控制4.1 工程质量验收在施工结束后，进行工程质量验收。
包括检查设备安装质量、线路接地情况、绝缘性能测试等。
确保工程符合标准要求，并具备安全可靠的运行状态。
4.2 现场安全管理在整个施工过程中，进行现场安全管理。
包括施工人员的安全防护和操作规程的遵守。
确保施工过程安全无事故。
5. 施工后验收工作5.1 系统测试在工程质量验收合格后，进行系统测试。
包括负荷测试、故障保护测试等。
确保系统在正常运行状态下具备稳定性和可靠性。
10kV变压器和高低压柜安装施工组织方案
陕西有色光电科技有限公司1Gwp太阳能光伏电池项目（一期500MW）电池厂房变压器及开关柜安装方案编制：审核：批准：信息产业电子第十一设计研究院科技股份有限公司陕西有色光电项目部2015年1月目录一、施工内容 (1)二、编写依据 (1)三、施工准备 (1)四、施工安排 (2)五、施工工艺控制 (2)1、变压器安装 (2)2、开关柜安装 (4)3、母线安装 (5)3、开关柜调试 (6)六、安全管理 (7)一期500MW电池厂房变压器及开关柜安装施工方案一、施工内容1、安装10KVA的室内变压器6台及附件，及母线桥等附件；2、安装开关柜72台；二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150—2006三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。
（4）施工现场的作业环境满足变压器、开关柜的吊装。
2、施工机具配备（1）运输工具：10吨汽车1辆；（2）起重工具：25吨吊车1辆、钢丝绳、手索8条、长索6条；（3）施工机具：千斤顶、爪式千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、坦克小车、专用液压手动搬运车、水平尺、电焊机、电工工具1批等；（4）试验仪器：万用表、钳表、2500V绝缘电阻表、温湿度计等。
变配电工程施工方案(3篇)
第1篇一、工程概况本工程为一座10kV变配电所，位于XX市XX区XX路XX号。
工程主要内容包括：主变压器安装、高压开关柜安装、低压配电柜安装、电缆敷设、控制保护系统安装、接地系统安装等。
二、施工准备1. 人员准备：组织具备相关专业资质的施工队伍，明确各工种人员的职责分工。
2. 材料准备：根据设计图纸及施工方案，提前准备所需的各种设备、材料，如变压器、高压开关柜、低压配电柜、电缆、控制保护设备、接地材料等。
3. 设备准备：检查设备性能，确保其符合设计要求和国家标准。
4. 施工图纸及资料准备：收集整理施工图纸、技术规范、施工组织设计等相关资料。
三、施工工艺1. 基础施工：按照设计图纸要求，进行变压器基础、高压开关柜基础、低压配电柜基础等施工。
2. 设备安装：- 变压器安装：按照设备说明书及施工规范进行，确保安装牢固、水平。
- 高压开关柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。
- 低压配电柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。
3. 电缆敷设：按照设计图纸及施工规范进行，确保电缆敷设平直、整齐，接头牢固。
4. 控制保护系统安装：按照设计图纸及施工规范进行，确保控制保护设备安装牢固、接线正确。
5. 接地系统安装：按照设计图纸及施工规范进行，确保接地系统完整、可靠。
四、施工进度计划1. 基础施工：预计工期15天。
2. 设备安装：预计工期30天。
3. 电缆敷设：预计工期20天。
4. 控制保护系统安装：预计工期10天。
5. 接地系统安装：预计工期5天。
五、质量保证措施1. 材料质量：选用符合国家标准、厂家合格证书的材料。
2. 施工质量：严格按照设计图纸及施工规范进行施工，确保工程质量。
3. 验收标准：按照国家相关标准进行验收，确保工程合格。
4. 过程控制：加强施工过程中的质量控制，发现问题及时整改。
六、安全保证措施1. 人员安全：加强安全教育，提高施工人员的安全意识。
10kv高低压配电施工组织方案
高低压配电工程施工组织方案目录第一章工程概况 (1)第二章项目经理部组成人员 (3)第三章施工总平面布臵图 (8)第四章确保工程质量的技术组织措施技术组织措施 (8)第五章确保安全生产和文明施工的技术组织措施及环境保护措施 (12)第六章确保本项目工期的 (16)第七章施工方案 (20)第八章施工机械配备和材料投入计划 (27)第九章施工进度表或施工网络图 (28)第十章劳动力安排计划及劳务分包计划 (29)第十一章新技术、新产品、新工艺、新材料应用 (30)第一章工程概况一、工程地点:二、工程名称 :三、招标单位：四、工程范围：高低压配电柜、直流屏、中央信号箱、变压器等配电工程施工安装和调试、外线高压进线工程五、工程性质：本工程为位于总建筑面积为 59835平方米。
主楼25层。
地下2层六、工程特点1、综合性强安装部分包括变压器、直流屏、高低压配电柜中央信号箱等系统，功能齐备，设备先进。
2、施工配合、协调要求高3、质量要求严格本工程质量标准必须严格按照国家现行施工及验收规范，精心施工，保证质量。
在确保各系统达到设计功能的同时，保证各项设施使用的可靠性、稳定性及安全性。
七、工程重点1、认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。
2、强化施工质量意识，消除常见的工程质量通病，严格把好每一施工工序关，实事求是地对工程质量负责。
3、各系统的联动调试复杂，技术要求高，项目经理部应编制详尽的调试方案，经总工程师审批后，交专人负责施工。
4、注意对特殊工序及关键部位施工工艺的控制（如接地极焊接，设备吊装、电缆头制作等）。
5、竣工文件、资料的收集、整理工作必须与工程施工同步进行，确保竣工资料的真实与完整。
6、充分掌握和理解设计图纸、技术文件、工艺要求，根据工作量及工期要求，科学、合理地安排进度计划，制订有针对性的技术措施、施工工艺及施工方案。
7、运用现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的控制，加强宏观调控力度，实行动态管理。
10kV配电室高低压变压器安装施工实施方案
10kV配电室高低压变压器安装施工实施方案作者: 日期:10kV配电室高低压变压器安装施工方案摘要：本文作者结合自己多年的工作经验主要介绍10kV电气室高压开关柜的安装过程，包括与土建专业的配合、基础型钢的安装、高压柜体的安装、电缆敷设与接线及调试前检查工作。
关键词：10kV电气；高柜；母线；电缆1序言在电力建设中，10kV配电室是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，无论是现代化的工厂，还是现代化的办公大楼，以及居民楼群之内，都有10kV配电室。
10kV配电室内电气设备的安装又是电气安装工程中一个重要的环节，它的好坏是一个工程形象好坏的关键。
2施工方法2.1与土建专业配合在土建专业施工时，电气专业应密切配合与盘、柜安装有关建筑物（构筑物）尺寸、位置、预埋件位置是否正确、大小是否合适，是否牢固等问题。
虽然有些误差可以在事后进行修补，但为了避免后续施工中不必要的麻烦，电气专业应及时对土建专业的施工提出建议，以便于后来电气设备的安装工作。
22基础型钢的安装2.2.1制作？基础型钢一般是现场制作，尺寸依据设计蓝图。
施工前，施工人员应对图纸的尺寸与订货图中每面盘的尺寸进行核实，以避免因设计疏忽或笔误而造成的偏差。
10kV配电柜的底座一般采用10#槽钢平放加工（即10cm平面在上方），由于10kV配电柜比较重，这样便于承重，能够增强稳定性。
槽钢在经过较直、下料、拼装、焊接、打磨等工艺就成型了，然后按平面布置图上的尺寸位置将槽钢摆放在正确位置，一定要注意两列盘间的距离，因为有些高压柜的母线联络是用母线桥来连接，所以尺寸稍有误差就会对将来母线桥的安装带来很大的麻烦。
222固定首先对基础型钢进行找平工作，可以用水准仪进行测量。
先测出型钢基础自然状态摆放时的最高标高点，然后把这点固定，再把其它各点标高固定与此标高相同即可，可以垫些垫铁点焊，全部标高调整好后，复测一次，最后满焊加固。
如果为了高压柜安装完成后能够更加美观，最好先与土建专业确定最后室内地平的标高，然后以型钢底座的标高高于地平标高2cm左右为宜。
10KV变压器安装施工方案
变压器安装施工编制审核安全项目经理一、工程概括1．工程地点：2. 工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节，为确保变压器安装调试顺利施工，保证施工质量，特编制本施工方案，以指导施工。
二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147-90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149----90《电气装置安装工程质量检验评定规程》DL/T5161-2002三、施工准备3.1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
型钢：各种规格型钢应符合设计要求，并无明显锈蚀。
螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。
3.2 主要机具3.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。
3.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。
3.3 作业条件3.3.1 施工图及技术资料齐全无误。
3.3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
10kV配电室高低压变压器安装施工方案
10kV配电室高低压变压器安装施工方案摘要：本文作者结合自己多年的工作经验主要介绍10kV电气室高压开关柜的安装过程,包括与土建专业的配合、基础型钢的安装、高压柜体的安装、电缆敷设与接线及调试前检查工作。
关键词:1OkV电气；高柜;母线；电缆1序言在电力建设中,10kV配电室是供配电系统中一个的重要环节，它是将电网电能输送到用户的一个中转站，无论是现代化的工厂，还是现代化的办公大楼，以及居民楼群之内，都有1OkV配电室。
10kV配电室内电气设备的安装又是电气安装工程中一个重要的环节，它的好坏是一个工程形象好坏的关键。
2施工方法2。
1与土建专业配合在土建专业施工时，电气专业应密切配合与盘、柜安装有关建筑物（构筑物)尺寸、位置、预埋件位置是否正确、大小是否合适,是否牢固等问题。
虽然有些误差可以在事后进行修补，但为了避免后续施工中不必要的麻烦，电气专业应及时对土建专业的施工提出建议，以便于后来电气设备的安装工作.2.2基础型钢的安装2.2。
1制作？基础型钢一般是现场制作，尺寸依据设计蓝图。
施工前,施工人员应对图纸的尺寸与订货图中每面盘的尺寸进行核实，以避免因设计疏忽或笔误而造成的偏差。
1OkV 配电柜的底座一般采用10＃槽钢平放加工（即lOcm平面在上方），由于1OkV配电柜比较重，这样便于承重,能够增强稳定性。
槽钢在经过较直、下料、拼装、焊接、打磨等工艺就成型了，然后按平面布置图上的尺寸位置将槽钢摆放在正确位置，一定要注意两列盘间的距离,因为有些高压柜的母线联络是用母线桥来连接,所以尺寸稍有误差就会对将来母线桥的安装带来很大的麻烦.2.2。
2固定首先对基础型钢进行找平工作，可以用水准仪进行测量。
先测出型钢基础自然状态摆放时的最高标高点,然后把这点固定，再把其它各点标高固定与此标高相同即可，可以垫些垫铁点焊，全部标高调整好后，复测一次,最后满焊加固。
如果为了高压柜安装完成后能够更加美观,最好先与土建专业确定最后室内地平的标高，然后以型钢底座的标高高于地平标高2cm左右为宜。
(word完整版)10kV配电安装工程施工方案
xxxx10kV配电安装工程施工方案编制：审核：批准：施工单位：xx电力建设第二工程公司编制日期:2013年06月23日1目录编制依据 (4)编制说明 (5)第一章工程概况 (5)第二章施工总体部署 (6)第一节施工组织机构设置 (6)第二节施工阶段总体部署 (7)第三章施工准备 (8)第一节技术准备 (8)第二节施工组织准备 (9)第三节施工机械的选择配备 (9)注：其它未涉及到的工具，根据现场的实际需求，由公司统一配备。
(10)第四节施工劳动力计划 (10)劳动力计划表 (10)第五节进度计划的控制 (11)第四章施工工艺及主要施工流程 (11)第一节施工顺序 (11)第二节施工工艺流程 (12)第五章主要施工案 (13)第一节电缆敷设安装施工方法及施工要点 (13)第二节高、低压配电柜安装施工方法及施工要点 (16)第三节变压器施工方法及施工要点 (18)第四节接地系统施工方法及施工要点 (19)第五节电气安装系统调试要求 (20)2第六节主要分部分项工程施工方法及措施 (21)第六章质量保证措施 (27)第七章安全施工保证措施 (27)第八章安装工程质量管理体系 (30)第一节质量保证体系 (30)第二节质量管理制度 (32)第三节项目质量责任制度 (33)第四节施工人员控制保证措施 (33)第五节材料供应控制保证措施 (34)第六节施工机具控制保证措施 (34)第七节施工方法控制保证措施 (34)第八节成品、半成品保护措施 (35)第九节质量文件管理与控制 (35)第九章安全生产管理与控制 (35)第一节管理目标 (35)第二节安全管理措施 (36)第三节预防事故的措施 (36)第四节现场消防、保卫措施 (37)第十章文明施工和环境保护 (38)第一节文明施工组织管理措施 (38)第二节环境保护措施 (40)3编制依据1.兴义商城变配电工程及10KV 电缆线路工程设计图纸。
2.兴义商城10KV 电缆线路及高压开关柜低压配电柜变压器安装工程技术文件。
10kV线路变压器安装工程施工方案
10kV线路变压器安装工程施工方案一、施工依据为保证的用电, 安装 10kV线路变压器。
为确保施工安全，合理地组织施工力量，提高施工质量，保证施工进度，特将本次施工过程的有关工作和要求安排如下：二、计划施工日期2010年月日至 2010年月日三、施工项目及内容㈠、施工项目10kV线路变压器安装工程。
㈡、施工内容（1）、基础部分：1. 杆基；坚土2. 拉线坑；坚土（2）杆塔部分：1. 杆塔组立；2基2. 横担安装；3组3. 拉线制作；2套（3）线路部分1.导线架设：40米（4）、工程自验收四、组织措施1. 项目负责人：2. 现场安全负责人：3. 现场各专业负责人：基础：杆塔组立：线路架设：五、安全措施1. 凡参加安装施工的所有人员，必须学习本施工方案并进行安全措施交底。
2. 各施工小组应根据本施工进度、事先周密地考虑好组织人力、落实任务、施工进度及准备好施工所需的材料、工器具。
3. 开工前工作负责人应按规定办理工作票、安全施工作业票等手续，并在每日开工前开好班前会特别是交代好当天的工作内容、安全措施及注意事项，尤其对辅助工交底清楚工作内容和工作范围、带电部位注意事项及危险点，并做好加强监护（执行安全交代卡制度）。
4. 本施工项目是在变电站不远处进行施工的，所有工作人员必须做到四明确：明确工作地点、工作任务、工作目的、现场情况及现场安全措施。
5. 凡进入施工现场应按规定戴好安全帽、高处作业应按规定扣安全带、上下传递物品及工器具应用绳索上下传递，严禁上下抛掷，若站在梯子上工作，梯子应有防滑措施并有专人扶持或用绳子绑牢。
6. 应确保现场所有工器具及材料都是合格适用的。
7. 高空作业人员、电焊作业人员等特种作业人员应具备相应资格，否则严禁从事特种作业。
8. 气割工作：氧气瓶和乙炔瓶应竖直放置并保持一定的距离（8米以上）且严禁长时间在阳光下暴晒，电焊机、切割机等电动设备外壳应可靠接地。
9. 登高作业使用脚手架或梯子时，脚手架应搭牢固并有栏杆，梯子应有防滑措施并有人扶持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西有色光电科技有限公司1Gwp太阳能光伏电池项目（一期 500MW）电池厂房变压器及开关柜安装方案编制：审核：批准：信息产业电子第十一设计研究院科技股份有限公司陕西有色光电项目部2015 年 1 月目录一、施工内容 . (1)二、编写依据 . (1)三、施工准备 . (1)四、施工安排 . (2)五、施工工艺控制 . (2)1、变压器安装 . (2)2、开关柜安装 . (4)3、母线安装 . (5)3、开关柜调试 . (6)六、安全管理 . (7)一期 500MW电池厂房变压器及开关柜安装施工方案一、施工内容1、安装10KVA的室内变压器6台及附件，及母线桥等附件；2、安装开关柜72台；二、编写依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—19902、《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3 —20023、《电气装置安装工程高压电器施工及验收规范》GBJ 147—19904、《电气装置安装工程母线装置施工及验收规范》GBJ 149—19905、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—19926、《电气装置安装工程电气设备交接试验标准》GB 50150— 2006三、施工准备1、施工现场作业环境已达到开工条件（1）工程所需的变压器、开关柜、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全；（2）开工所需的施工技术人员、机具齐全；（3）配电房已经验收合格，满足电气安装条件。
（4）施工现场的作业环境满足变压器、开关柜的吊装。
2、施工机具配备（1）运输工具： 10 吨汽车 1 辆；（2）起重工具： 25 吨吊车 1 辆、钢丝绳、手索8 条、长索 6 条；（3）施工机具：千斤顶、爪式千斤顶、钢管、冲孔机、手拉葫芦、撬棍、滚杠、活动扳手、套筒扳手、冲击钻、梅花扳手、力矩扳手、坦克小车、专用液压手动搬运车、水平尺、电焊机、电工工具 1 批等；（4）试验仪器：万用表、钳表、2500V 绝缘电阻表、温湿度计等。
四、施工安排施工流程：变压器安装开关柜就位安装母线安装开关柜调试变压器试验设备送电。
五、施工工艺控制1、变压器安装1）变压器本体安装（1）变压器在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2）采用起重机具装卸时，起重机具的支撑腿必须稳固，受力均匀。
应准确使用变压器油箱顶盖的吊环，吊钩应对准变压器重心，吊挂钢丝绳间的夹角不得大于 60°。
起吊时必须试吊，防止钢索碰损变压器瓷套管。
起吊过程中，在吊臂及吊物下方严禁任何人员通过或逗留，吊起的设备不得在空中长时间停留。
（3）变压器就位采取人力搬运和铺设枕木、槽钢轨道就位等方法。
较大容量变压器，采取铺设枕木、槽钢轨道就位，枕木、槽钢轨道铺设必须平稳牢固，在变压器两侧和后部以铁钎子或木棒撬变压器的底盘，沿槽钢轨道向基础方向移动到位，或在变压器室里墙根部设牵引钩，用钢丝绳将变压器底部绑扎牢固，用手拉葫芦将变压器从槽钢轨道上由门外向室内牵引到位。
在就位移动时不宜过快，不得发生碰撞及不应有严重的冲击和震荡，以免损坏绝缘构件。
就位移动时要有防止变压器滑出轨道和倾倒的措施，做好变压器基础保护工作，要设专人指挥，统一信号，用力均匀，速度要缓慢，互相协调。
（4）装有滚轮的变压器在就位后，应将滚轮用能拆卸的制动装置加以固定或将滚轮拆卸。
（5）变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固；储油柜油位正常，外壳干净。
（6）装有气体继电器的变压器顶盖，沿气体继电器的气流方向有 1.0 ％～1.5 ％的升高坡度；储油柜阀门必须处于开启状态；气体继电器安装前应经检验合格。
2）一次接线作业（1）变压器进出线的支架按设计施工，牢固可靠，标高误差、水平误差均不大于 5mm，与地网连接可靠。
（2）高、低压电缆（含插接式母线）沟进出口应进行防火、防小动物封堵。
（3）电缆终端部件及接线端子符合设计要求，电缆终端与引线连接可靠，搭接面清洁、平整、无氧化层，涂有电力复合脂，符合规范要求。
变压器与插接式母线连接必须是软连接并应留有裕度。
（4）变压器本体接地线截面不小于中性线截面1/2 ，最小不能少于70mm2。
（5）裸露带电部分宜进行绝缘处理（加装高低压绝缘护套）。
（6）单芯电缆固定严禁用导磁线金属绑扎。
（7）双电缆进出线接线端子必须分别在设备接线端子两侧搭接。
（8）变压器高低压接线应用镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出 2～3 丝扣。
高腐蚀地区，宜采用热镀锌螺栓。
（9）高低压进出线应相位对应、相色标识正确清晰。
3）附件安装作业（1）呼吸器安装时取下隔离片，呼吸器必须与储油柜连通，硅胶干燥、不受潮。
全密封（不带储油柜）变压器运行前必须打开释放阀压片。
（2）在变压器房内根据设计图纸及验收单位的要求配置消防器材。
（3）房内非封闭式变压器应装设固定遮栏，遮栏与变压器外廓的净距不小于0.6m；遮栏高度、孔的大小、遮栏悬挂标志、警告牌等参照设计图纸及上级单位验收相关标准及文件的要求设置。
2、开关柜安装（1）开关柜在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。
（2）由辅助移动工具或人力搬运，将柜体就位，划定柜眼、套扣。
开关柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。
（3）盘柜组立调整，与基础间采用 0.5 ～1mm垫片进行调整，每处垫片最多不能超过 3 片，各柜之间应用厂家配备螺栓进行紧固连接。
（4）柜体接地牢固可靠，有防震垫的柜体每段柜有两点以上明显接地，导通良好，焊接长度符合相关要求。
（5）装有电器可开启的柜（屏）门，用多股软铜导线连接，其截面＞ 4mm2，多股导线的端部应纹紧，加终端附件或搪锡处理，不得松散、断股。
（6）柜内照明齐全，机械闭锁、电器闭锁动作准确可靠，电加热装置正常，高压带电显示正常。
（7）动、静触头的中心线应一致，触头接触紧密。
（8）二次回路辅助开关的切换点应动作准确，接触可靠；手车与柜体间的二次回路连接插件接触良好。
（9）手车推拉灵活轻便、无卡阻碰撞现象，相同型号的手车能互换。
（10）手车与柜体间的触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开，推入工作位置后，动触头顶部与静触头底部的间隙符合产品要求。
（11）安全隔离板开启灵活，随手车的进出而相应动作，防电气误操作的“五防”装置动作灵活可靠。
3、母线安装（1）母线及固定装置无尖角、毛刺。
（2）硬母线表面光洁平整，包括弯曲部分不应该有裂纹、皱褶、夹杂物及变形和扭曲现象。
（3）螺栓固定的硬母线搭接面应平整，其镀银层不应有麻面，起皮及未覆盖部分，镀银层接触面不得任意研磨，绝缘子应清洁无损伤。
（4）母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧，螺栓长度宜露出螺母 2～3 丝扣。
（5）贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有 3mm以上的净距，螺母侧应装弹簧垫圈锁紧螺母。
（6）螺栓受力应均匀，不应使电器的接线端子受到额外应力。
（7）母线接触连接紧密，连接螺栓用力矩扳手紧固，紧固力矩符合规定（不同规格型号开关柜力矩按规定要求使用）。
螺栓力矩值螺栓力矩值螺栓力矩值螺栓力矩值规格N· m 规格N·m 规格N·m 规格N·mM8 8.8 ～M1231.4 ～M1678.5 ～M20156.9 ～10.8 39.2 98.1 196.2M10 17.7～M14 51.0 ～M1898.0 ～M24274.6 ～22.6 60.8 127.4 343.2（8）母线固定金具与支柱绝缘子间应平整固定不能起角，平衡不应使其所支持的母线受到额外应力。
（9）当母线平置时，母线支持夹板的上部压板应与母线保持1～1.5mm间隙，当母线立置时，上部压板应与母线保持 1.5 ～2mm间隙，相间及对地距离应符合设计及规范安装要求。
（10）上下布置的交流母线由上到下排列为A、B、C相，水平布置的交流母线，由柜后向柜面排列为 A、B、 C 相，引下线的母线由左至右排列为A、B、C 相，三相交流母线颜色分别为A、B、C相对应黄色、绿色、红色。
（11）开关柜安装后，用连接铜板将各开关柜之间的接地铜板连接起来，设备及保护接地符合设计要求。
（12）单片母线及多片母线的裸露部分均有相色绝缘处理，母线的螺栓连接及支持连接处，母线与电气的连接处10mm以内不应有绝缘胶，螺栓连接部分应装绝缘护套接头盒。
3、开关柜调试（1）检查操动机构的传动部分灵活，各连接螺栓无松动。
（2）检查弹簧储能完毕后，辅助开关将电动机电源切除，合闸完毕后，辅助开关自动接通电动机电源。
（3）合闸弹簧储能后，牵引杆的下端或凸轮与各合闸锁扣可靠锁紧。
（5）机构合闸后，可靠保持在合闸位置，调整弹簧机构缓冲器行程，符合产品的技术规定。
（6）真空开关接触到位，分、合闸指示准确。
（7）检查和调整柜内“五防”装置元件的完整性，确保操作灵活可靠。
（8）设备安装及调试完成后整体外观检查符合安装要求，并清理施工现场杂物。
六、安全管理依据公司职业健康安全、环境管理体系目标，并结合公司有关安全管理规定和本工程施工的实际情况，本工程安全重点预防控制目标：杜绝人员高空坠落、触电伤亡事故、交通意外事故。
针对现场情况，将采取以下安全管理措施进行预防控制。
工作负责人应提前做好施工现场安全围栏的设置、安全标志。
工作负责人对施工现场安全负直接责任，施工人员要听从工作负责人的安排、调配、指挥。
必须确保工作的正确安全。
要督促、监护工作人员遵守安全工作规程，检查安全措施是否完备和符合现场条件等。
工作负责人必须向每个工作人员做安全技术交代，介绍现场工作范围，及有关安全注意事项后，才能开始工作；严禁工作班成员擅自扩大工作范围；进入现场施工人员需戴安全帽、穿工作服及佩带其他必需的劳保用品，揭开盖板是应进行安全围护，现场禁止吸烟。
工作中互相监督、互相关照，任何人发现他人有不安全行为时须及时制止，做到不违章指挥，不冒险作业。
工作完成后、要对全部施工现场认真检查、清理现场，发现遗留问题及时处理。
工前完成后必须做好现场清理工作。
