水蒸汽的基本性质
热工基础——水蒸气的热力性质和过程
2
pdv
1
pv2 v1
3、 饱和水的比体积随压力的升高略有增加，而饱和蒸汽的比 体积则随压力的升高明显的减小。
4、临界点上的比汽化潜热为零，即汽化在一瞬间完成。
第三节 水蒸气表
饱和水与饱和水蒸气表、未饱和水与过热蒸汽表
一、饱和水与饱和水蒸气表
1. 按温度排列，附表2
tp, v’，h’，s’， v”，h”，s” 2. 按压力排列，附表3
cp cv R
水蒸汽的热力学能、焓和熵通过查图和表求得。
第二节 水的定压汽化过程和
水蒸气的p-v图及T-s图
汽化和液化
蒸发 汽化
沸腾
一、饱和温度和饱和压力
饱和状态 相应的温度和压力称为饱 和温度（ts）和饱和压力， 两者一一对应。 ts =f(P)
饱和蒸汽 饱和水
二、水的定压汽化过程
容器中装有1kg水， p 0.1MPa ta 0C va 0.001 m3 kg
v’,v”
v >v” 过热蒸汽
Sx，hx
2、根据状态查相应的图或表，湿蒸汽查饱和水与饱和蒸 汽表，再利用干度公式求出。
3、热力学能利用公式u=h-pv求得。
例 P=0.5Mpa，v=0.36m3/kg，确定状态，并求出温 度、比焓、比热力学能和比熵。
解查：饱和水与饱和蒸汽表 ts=151.85C，v’=0.0010928m3/kg， v”湿=0蒸.3汽7481xm 3v/kvg' 0.96
处于平衡态单相均匀系= f ( p或 T )。v’，u’，h’，s’ （3）d：干饱和蒸汽，t = ts ， p、T 不再是独立的状态参数
处于平衡态单相均匀系= f ( p或T )。v”，u”，h”，s”
水蒸气的特征
水蒸气的特征
水蒸气是水（H2O）的气体形式。
其主要特征如下：
1. 无色：水蒸气在空气中是无色的，难以直接观察到。
2. 密度：水蒸气的密度为0.59764千克/立方米（在100摄氏度/212华氏度/37
3.15开尔文条件下，压力为101330帕）。
3. 温室效应：水蒸气是一种温室气体，可以吸收和辐射地球表面的热量，对地球的气候产生影响。
4. 相变：水蒸气随着温度的升高和压力的变化会发生相变，如饱和蒸汽和过热蒸汽的转换。
5. 饱和蒸汽与过热蒸汽：在一定压力下，饱和蒸汽的温度是恒定的，不同的压力对应一个不同的饱和蒸汽温度值。
饱和蒸汽的品质不高，可能带有一些小水滴。
过热蒸汽是在饱和蒸汽的基础上继续加热得到的，其干度和温度较高。
6. 蒸发与凝结：当水温度超过100摄氏度时，水分子吸收足够大的内能，从液态转变为气态水。
蒸发过程中，水分子从液态脱离并进入空气中。
而在空气中，水蒸气遇到较低温度的物体时，会凝结成水滴。
7. 湿度：空气中的水蒸气含量与温度、压力等环境因素有关。
湿度较高时，空气中的水蒸气含量较大，可能导致露水、雾气等现象。
8. 凝结现象：大量水蒸气在空气中凝结时，会呈现一团白气状。
这种现象常被误认为水蒸气。
总之，水蒸气具有无色、低密度、温室效应、相变、饱和蒸汽与过热蒸汽、蒸发与凝结、湿度和凝结现象等特征。
工程热力学-06 水蒸气的热力性质
(t
−
ts
)
=
c
p
t ts
D
6-2 水蒸气的产生过程
• 水蒸气在定压过热过程中吸收的热量也等
于焓的增加：
（64;
• 式中，h一定压力为p、温度为t时过热水蒸气的 焓。过热水蒸气的焓为
h = h"+ q" = h0 + q '+ r + q"
（6-15）
6-2 水蒸气的产生过 程
蒸发热(液体温度越低，蒸发热越高)
蒸发制冷
1
2、饱和状态
逸出的分子数 = 被液面俘获的分子数
饱和状态：汽化与凝结的动态平衡
饱和状态：汽化和液化达到动态平 衡共存的状态
饱和水、饱和水蒸气 饱和液体、饱和蒸气
饱和温度Ts 饱和压力ps
饱和状态
饱和状态：汽化与凝结的动态平衡
饱和温度Ts 饱和压力ps
一一对应
§6-2 水蒸气的定压发生过程
t < ts
t = ts t = ts
t = ts
t > ts
未饱和水 饱和水 饱和湿蒸汽 饱和干蒸汽 过热蒸汽
v < v’ v = v’ v ’< v <v’’ v = v’’ v > v’’ h < h’ h = h’ h ’< h <h’’ h = h’’ h > h’’
(3) 理想气体 h = f (T )
实际气体汽化时，T＝Ts不变，但h增加 h ''− h ' = γ 汽化潜热
(4) 未饱和水 过冷度 Δt过冷 = ts − t 过冷水
过热蒸汽 过热度 Δt过热 = t − ts
工程热力学与传热学水蒸气的热力性质
蒸汽锅炉
蒸汽锅炉是产生水蒸气的关键设备， 通过燃烧燃料将水加热至沸腾产生水 蒸气，用于推动各种动力机械。
化工工程
化学反应
在化工工程中，水蒸气常作为反 应物或催化剂参与各种化学反应 ，如合成氨、硫酸等。
工程热力学与传热学水蒸气的热力 性质
目 录
• 水蒸气的形成与性质 • 水蒸气的热力学性质 • 水蒸气的传热性质 • 水蒸气在工程中的应用
01 水蒸气的形成与性质
水蒸气的定义
总结词
水蒸气是水的气态形式，由液态水或固态冰经过蒸发或升华 而来。
详细描述
水蒸气是大气中水分子以气态形式存在的一种状态，是水的 一种基本相态。当液态水受到热能作用时，会蒸发成水蒸气 ；而当固态冰受到足够的热量时，也会升华成水蒸气。
过热蒸汽比容
超过饱和蒸汽比容的蒸汽比容，与饱和蒸汽比容和过热度有关。
比容变化对水蒸气的影响
水蒸气的比容变化会影响其压力和温度变化，进而影响热力学过程 和传热过程。
水蒸气的焓
焓的定义
水蒸气的焓是指其具有的热量和压力势能的总和。
焓的计算公式
对于一定质量的水蒸气，焓的计算公式为 $H = h_v + P times V$，其中 $h_v$ 为水蒸气的 比焓，$P$ 为压力，$V$ 为比容。
焓对水蒸气过程的影响
在热力学过程中，水蒸气的焓值变化会影响其吸热量和做功量，进而影响过程进行的方向 和效率。
水蒸气的熵
01
熵的定义
水蒸气的熵是指其内部无序程度的度量。
02
熵的计算公式
对于一定质量的水蒸气，熵的计算公式为 $S = s_v + P times V$，其
供热基础知识

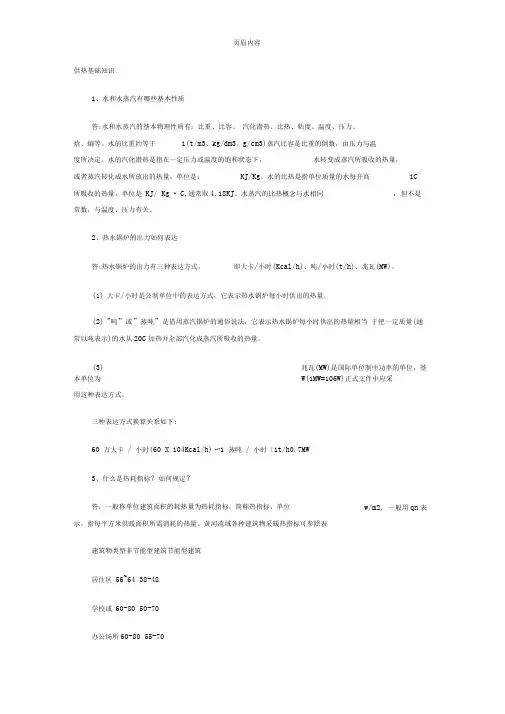

供热基础知识1、水和水蒸汽有哪些基本性质答:水和水蒸汽的基本物理性质有：比重、比容、汽化潜热、比热、粘度、温度、压力、焓、熵等。
