示波器的基本测量方法
示波器的测量方法
uy1
uy2
ux
3.4.2 多踪显示（续）
2.断续方式（CHOP）
时间分割以固定振荡频率信号（方波）周期为单位。 电子开关受固定振荡频率的方波信号控制，在每次 扫描内高速切换二信号送入Y 偏转板，屏上显示的是由 若干光点构成的“断续”波形。 断续方式适于观测较低频率测信号。
3．扫描速度
示波器屏幕上光点的水平扫描速度的高低可用 扫描速度、时基因数、扫描频率等指标来描述。
➢ 扫描速度就是光点水平移动的速度，其单位是cm ／s或div／s(度／秒)。
➢ 扫描速度的倒数称为时基因数，它表示光点水平 移动单位长度(cm或div)所需的时间。
➢ 扫描频率表示水平扫描的锯齿波的频率。一般示 波器在X方向扫描频率可由t／cm或t／div分档开关进 行调节，此开关标注的是时基因数。
显然，SR-20G型的高频特性比SR-8型的好。
图3-8 示波器的瞬态响应
6．延迟时间 从扫描线开始出现到波形上升或下降到基本 幅度的10%所经过的时间称为延迟时间。 延迟时间的存在有利于观察脉冲沿，这是示 波器Y轴系统中接入延迟线的结果。延迟时 间固定或可调随机型而异。
3.4. 多波形显示
就是在示波器同一屏上显示多个信号波形。意义：显示多个既 相关又互相独立信号的时间、相位、幅度关系，如观测传输网络 的相位移、失真等；实现两信号的“和”、“差”显示。
2．偏转灵敏度
示波器输入电压与亮点Y方向偏移量的比值称 为偏转灵敏度，也称为偏转因数。单位mV/div， 度（div）指荧光屏刻度1大格，1 div=1 cm。
偏转因数数值可表示灵敏度，数值越小灵敏 度越高，每一种示波器有一个最高灵敏度。
利用示波器进行频率测量的实验技术
利用示波器进行频率测量的实验技术频率是一个物理量，它表示单位时间内发生的周期性事件的次数。
在科学研究和实验中，频率测量是非常重要的。
频率测量的方法有很多种，其中一种常用的方法就是利用示波器进行频率测量。
本文将介绍利用示波器进行频率测量的实验技术。
一、示波器的原理和基本操作示波器是一种能够显示波形图像的电子仪器。
它通过探头采集电压信号，并将其转换成图形显示出来。
示波器的采样速率和带宽决定了它对信号的精确度和灵敏度。
在进行频率测量之前，首先需要了解示波器的基本操作。
通常，示波器的屏幕会显示一个波形图像，波形图像是由时间和电压两个轴构成的。
示波器上有多种控制按钮，包括触发按钮、时间和电压调节按钮等。
触发按钮是示波器中最重要的按钮之一。
它的作用是让示波器能够捕捉并显示特定的波形。
通过调节触发按钮，可以确定示波器何时开始显示波形，并能够控制波形的稳定性。
二、利用示波器进行频率测量的方法利用示波器进行频率测量的方法有许多种，下面将介绍两种常用的方法。
方法一：利用示波器的时间和垂直标尺测量通过示波器的时间和垂直标尺，可以测量出波形的周期和振幅。
假设示波器垂直标尺的最大刻度为Vmax，水平标尺的最大刻度为Tmax。
首先测量出波形的峰值电压Vp和周期T，然后可以根据以下公式计算出频率f：f = 1 / T方法二：利用示波器的频率计测量现代示波器通常都配备了内置的频率计，利用它们可以方便快捷地进行频率测量。
在使用频率计之前，需要将示波器的触发方式设置为“自动触发”，并调整显示时间和波形的放大倍数。
将示波器的探头连接到待测信号源，然后观察示波器屏幕上出现的波形图像。
通过观察波形的周期，可以直接从频率计上读取出频率值。
有些示波器还可以根据触发的信号类型，自动切换到合适的触发方式。
三、示波器频率测量的注意事项虽然利用示波器进行频率测量是一种方便快捷的方法，但在实际操作中还是需要注意一些事项。
首先，选择合适的触发方式非常重要。
示波器的基本测量方法
示波器的基本测量方法
示波器是一种重要的电子测试设备，广泛应用于电子电路的设计、调试和维护中，可
以用来测量和观测电信号的各种参数，如幅值、频率、相位、周期、脉冲宽度等。
下面将
介绍示波器的基本测量方法。
1. 测量信号的幅值：
在使用示波器测量信号的幅值时，需要先选择合适的电压量程，一般选择电压量程的
上限大于被测信号的幅值。
同时，还要选择合适的触发模式，确保示波器能够稳定地显示
被测信号。
在测量信号的频率时，可以利用示波器的“触发源”功能，设置一个合适的触发电平，并选择“触发模式”为“自动”或“单次”，然后调节横向扫描速度，使示波器能够捕捉
到至少一个完整的周期。
此时，测量得到的横向时间就是信号的周期，频率可以通过反向
计算得到。
示波器可以通过在波形上设置两个垂直参考线，来测量信号的相位差。
首先，在波形
上选择一个参考点，然后设置一个垂直的参考线与该参考点相交，并记录下该参考线的位置。
接着，将示波器的触发模式设置为“一次”，并将触发点移动到另一个波形的相同参
考点处，并再次设置一个垂直参考线。
此时，两个参考线的相对位置就代表了两个波形的
相位差。
示波器可以直接显示信号的周期，只需要在测量信号频率的基础上，将测量得到的横
向时间乘以相应的系数即可。
5. 测量脉冲宽度：
总之，使用示波器进行测量时，需要根据被测信号的性质和要求，选择合适的参数和
功能，确保测量结果的准确性和可靠性。
因此，对示波器的操作和调试，对电子电路的设计、调试和维护都非常重要。
示波器检测电压的操作方法
示波器检测电压的操作方法
以下是使用示波器检测电压的一般操作步骤：
1. 连接示波器：将示波器的探头连接到您想要测量电压的电路或设备上。
通常，黑色探头连接到地，红色探头连接到待测电压的正极。
2. 设置垂直缩放：调节示波器的垂直缩放设置，以使您可以清晰地看到待测电压的波形。
这可以通过示波器面板上的控制旋钮来完成，具体方法会因示波器型号而有所差异。
3. 设置水平缩放：调整示波器的水平缩放设置，以便在时间轴上合适地展示待测电压的波形。
这也可以通过示波器面板上的控制旋钮来完成。
4. 设置触发模式：示波器触发模式用于确定何时开始触发示波器的显示。
您可以根据待测电压的特定特征（例如电压幅值）设置触发模式。
示波器可能提供单次触发、自动触发或外部触发等选项。
5. 观察波形：打开示波器的显示，并观察电压波形。
您可以调整示波器的触发电平、扫描速度和显示方式等设置，以便更好地观察波形。
6. 测量电压：通过示波器的测量功能，可以测量电压的幅值、频率、周期等参数。
根据示波器的型号和功能，您可以使用示波器面板上的测量功能设置，并在
屏幕上获得相应的测量结果。
请注意，示波器的具体操作方法和功能会因厂家、型号和设备的不同而有所差异。
因此，在使用示波器之前，请参阅示波器的用户手册以获得更详细和准确的操作说明。
7系列泰科示波器常用测量使用方法

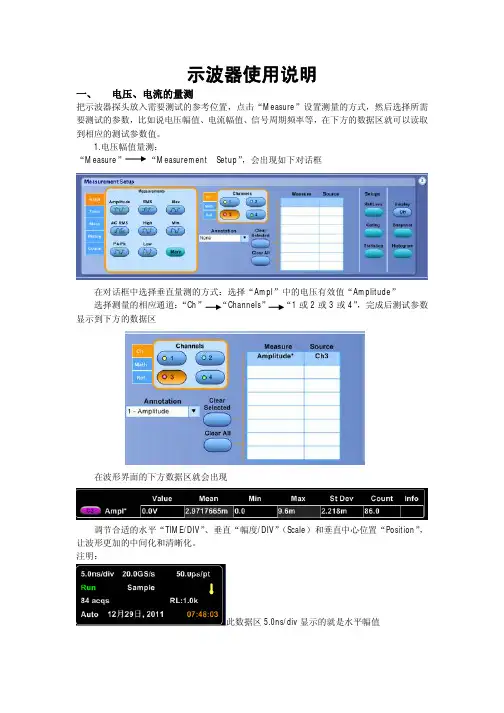

示波器使用说明一、电压、电流的量测把示波器探头放入需要测试的参考位置，点击“Measure”设置测量的方式，然后选择所需要测试的参数，比如说电压幅值、电流幅值、信号周期频率等，在下方的数据区就可以读取到相应的测试参数值。
1.电压幅值量测：“Measure”“Measurement Setup”，会出现如下对话框在对话框中选择垂直量测的方式：选择“Ampl”中的电压有效值“Amplitude”选择测量的相应通道：“Ch”“Channels”“1或2或3或4”，完成后测试参数显示到下方的数据区在波形界面的下方数据区就会出现调节合适的水平“TIME/DIV”、垂直“幅度/DIV”（Scale）和垂直中心位置“Position”，让波形更加的中间化和清晰化。
注明：此数据区5.0ns/div显示的就是水平幅值此数据区10.0mV/div显示的就是垂直幅值红色倒三角表示垂直中心位置“Position”2．电流幅值量测参数选择和电压幅值选择基本相同，不同的只是使用电流探头。
注意：电流探头接口上的箭头表示待测电路中的电流的流向电流探头每次使用是要注意消磁步骤，消除干扰后才能正常测试。
二、飞行时间的量测飞行时间：波形的上升时间和下降时间统称为示波器波形的飞行时间，飞行时间的长短是由脉冲从10%到90 %幅度之间的宽度所确定。
1.飞行时间参数选择：“Measure”“Measurement Setup”或者选择“Measure”“Time”在对话框中选择垂直量测的方式：选择“Time”中的上升时间“Rise Time”，选择测量的相应通道：“Ch”“Channels”在下方数据区就会出现2.飞行时间手动确认点击“Cursors”按钮，调出时间线a和b，利用a、b “Multipurpose”旋钮调节波形的上升沿中开起和结束的位置。
Cursor Type模式选择：V Bars此界面显示的就是a、b时间线表示上升飞行时间三、时序的量测时序通俗的讲叫时间差，一般是指两信号半幅点之间的时间间隔；时序就是不同的信号把其置于同一时间轴上进行先后顺序的比较和分析。
示波器的基本测量方法只是分享
x
A
B
x
A
B
x ABiblioteka B（a）测量信号的时间差 （b）脉冲信号宽度的测量 （c）两个信号的时间差
图 3 测量时间间隔示意图
其测量方法与测量电压的方法类似，它们 的区别在于测量时间要着眼于时间轴。被 测交流信号的A、B两点间的时间间隔为:
峰为
UP-P ＝ h*Dy*k ＝6*1*10＝60V
交流信号的有效值为
VUPP 6V 042.4V 3 22
2．测量时间
示波器对被测信号进行线性扫描时，一般情 况下扫描电压线性变化和X放大器的电压增益 一定，则扫描速度也为定值。
那么，用示波器可直接测量整个信号波形持 续的时间。 （1）测量信号波形任意两点间的时间间隔
t2=x2*Dx
一般情况下，应注意示波器的垂直通道 本身存在固有的上升时间，这将对测量 结果有影响，故应该对测量结果进行修 正。
因为屏幕上测得上升时间包含了示 波器本身存在的上升时间，可按下 式进行修正
tr trx2 tr02
式中tr表示被测脉冲的实际上升时 间；tr0为示波器本身固有的上升时间； trx为屏幕上读到的上升时间。
d、调节垂直灵敏度开关至适当位置，将 示波器输入耦合开关拨至“DC”挡，观察 此时水平线的位置。
e、若位于零水平线上面，则被测直流电 压为正极性；若位于零水平线的下面，则 被测直流电压为负极性。即确定出电压的 极性。
f、读出被测电压水平线偏离零电平线的
距离h。根据式UDC＝h*Dy*k计算出直流电
a、首先将示波器的垂直偏转灵敏度微调旋 钮置于校准挡，否则电压读数不准确。 b、把被测信号送入示波器垂直输入端。 c、将示波器输入耦合开关置于“AC”输入 位置。 d、调节扫描速度，使显示的波形稳定。
示波器测量频率的两种方法
示波器测量频率的两种方法通过了解之前的介绍，朋友们可以了解到示波器测量电压、时间、相位等物理量的方法，那么大家是否了解示波器测量频率的方法呢？为了让大家对示波器有一个更加深入的了解，下面中国传感器交易网的专家来给大家介绍一下示波器的两种测量频率的方法。
1．周期法对于任何周期信号，可用前述的时间间隔的测量方法，先测定其每个周期的时间T，再用下式求出频率f：f=1/T例如示波器上显示的被测波形，一周期为8div，“t/div”开关置“1μs”位置，其“微调”置“校准”位置。
则其周期和频率计算如下：T=1us/div×8div=8usf=1/8us=125kHz所以，被测波形的频率为125kHz。
2．李萨育图形法测频率将示波器置X-Y工作方式，被测信号输入Y轴，标准频率信号输入“X外接”，慢慢改变标准频率，使这两个信号频率成整数倍时，例如fx：fy=1:2，则在荧光屏上会形成稳定的李沙育图形。
李萨如图的形状不但与两个偏转电压的相位有关，而且与两个偏转电压的频率也有关。
用描迹法可以画出ux与uy的各种频率比、不同相位差时的李沙育图形。
利用李萨如图形与频率的关系，可进行准确的频率比较来测定被测信号的频率。
其方法是分别通过李萨如图形引水平线和垂直线，所引的水平线垂直线不要通过图形的交叉点或与其相切。
若水平线与图形的交点数为m，垂直线与图形的交点数n，则fy/fx=m/n当标准频率fx（或fy）为已知时，由上式可以求出被测信号频率fy（或fx）。
显然，在实际测试工作中，用李沙育图形进行频率测试时，为了使测试简便正确，在条件许可的情况下，通常尽可能调节已知频率信号的频率，使荧光屏上显示的图形为圆或椭圆。
这时被测信号频率等于已知信号频率。
由于加到示波器上的两个电压相位不同，荧光屏上图形会有不同的形状，但这对确定未知频率并无影响。
李萨如图法测量频率是相当准确的，但操作较费时。
同时，它只适用于测量频率较低的信号。
示波器基本使用方法
示波器基本使用方法示波器是一种常用的电子测量仪器，用于显示和测量电压波形。
它广泛应用于电子工程、通信工程、科研实验室以及教学实验室等领域。
本文将介绍示波器的基本使用方法，包括示波器的主要部件、调节示波器设置、调节触发模式和测量波形等方面。
1.示波器的主要部件示波器的主要部件包括屏幕、控制面板、探头和输入接口等。
屏幕通常为高亮度的CRT或液晶显示屏，用于显示电压波形。
控制面板上设置了各种控制按钮和旋钮，用于调节示波器的各项参数。
探头是连接电路与示波器的桥梁，用于将电路输出的电压信号输入示波器，一般包括一个探头头部和一个接口与示波器连接。
2.示波器设置示波器的设置包括波形显示方式、扫描频率、触发电平、电压范围等。
首先，将示波器连接到待测电路上，并将探头的接地引线连接到电路的地。
然后，按下示波器的电源开关，示波器开始工作。
接下来，设置波形显示方式为“通道1”或“通道2”中的一个，将使示波器只显示相应通道的波形。
通过旋钮或按钮调节扫描频率，可以控制示波器屏幕上波形的显示速度。
然后，通过旋钮或按钮调节触发电平，使波形在屏幕上稳定显示。
最后，通过旋钮或按钮调节电压范围，使波形的幅值适合于显示。
3.触发模式调节示波器的触发模式有自动模式和单次模式两种。
在自动模式下，示波器会连续地显示电压波形，而在单次模式下，示波器只会显示一次电压波形，然后停止工作。
调节示波器的触发模式可以通过控制面板上的按钮或旋钮进行操作。
在自动模式下，示波器会自动触发，不需要进行其他设置。
在单次模式下，示波器会在每次按下示波器面板上的触发按钮后，触发一次显示，并停止工作。
4.波形测量示波器可以用于测量电压、频率、相位差等参数。
要测量电压，首先选择要测量的波形通道，然后将示波器的探头连接到待测电路的信号源上。
接下来，通过示波器的旋钮或按钮选择测量参数，如峰峰值、平均值、有效值等。
示波器屏幕上会显示出相应的参数数值。
要测量频率和相位差，可以选择示波器的相位测量功能，在示波器屏幕上会显示出频率和相位差的数值。
示波器测试晶振频率的方法
示波器测试晶振频率的方法以示波器测试晶振频率的方法为标题，我们将详细介绍如何使用示波器来测试晶振的频率。
第一步，准备工作。
在使用示波器测试晶振频率之前，我们需要先准备好一台示波器和一个待测的晶振。
第二步，连接示波器。
将示波器的探头的接地端（黑色探头）连接到晶振的GND引脚上，将示波器的信号端（红色探头）连接到晶振的输出引脚上。
第三步，设置示波器。
打开示波器，进入频率测量模式。
根据不同的示波器型号，设置示波器的时间基准和垂直放大倍数，以便能够清晰地观察到晶振的输出波形。
第四步，观察波形。
通过示波器的显示屏，我们可以观察到晶振输出的波形。
晶振的输出波形通常是一种正弦波或方波，具体形态取决于晶振的类型。
第五步，测量频率。
在示波器的显示屏上，我们可以看到波形的周期。
通过示波器的测量功能，我们可以直接读取到晶振的频率。
示波器通常会提供多种测量方式，如测量峰峰值、周期、频率等，我们可以选择合适的方式来测量晶振的频率。
第六步，记录结果。
将示波器测量到的晶振频率记录下来，以备后续分析和使用。
需要注意的是，示波器测试晶振频率的方法适用于测试晶振的基本频率。
如果晶振输出的是复杂的波形，如调制波形或脉冲波形，那么示波器只能提供基本频率的测量结果。
对于复杂波形的测试，可能需要借助其他测试设备或方法。
示波器测试晶振频率的精度也受到示波器本身的性能和测量误差的影响。
因此，在进行频率测量时，我们应选择合适的示波器，并注意校准和仪器的使用环境，以确保测量结果的准确性和可靠性。
总结起来，示波器是一种常用的测试设备，可以用来测量晶振的频率。
通过连接示波器并设置相应的参数，我们可以直接观察晶振的输出波形，并通过示波器的测量功能得到晶振的频率。
这种方法简单易行，适用于对晶振频率进行快速测量和初步判断的场合。
但需要注意的是，示波器测试方法对于复杂波形的测量有一定的局限性，需要根据具体情况选择合适的测试方法和设备。
示波器的测量方法
3.5.2 示波器的正确使用
首先要认真阅读示波器的技术说明书，掌握其使用 方法，熟悉各旋钮、按键的功能。 使用示波器之前，要仔细检查旋钮、开关、电源线 有无损坏，发现问题即时修理或换新。 使用示波器时，“辉度”旋钮不宜开得过亮，不能 使光点长期停留在荧光屏一处，因为高速的电子束轰 击荧光屏时，只有少部分能量转化为光能，大部分则 变成热能。所以不应当使亮点长时间停留在一点上， 以免烧坏荧光粉而形成斑点。
3.6.2 示波器的正确使用（续）
（2）X轴通道：包括时基因数、工作方式、触发方式、 耦合方式及外触发最大输入电压等。 （3）主机：包括显示尺寸、后加速阳极电压、校准信 号等。 通用示波器的面板示意图
3.6.2 示波器的正确使用（续）
3.几点操作注意事项
（1）用光点聚焦，不用扫描线聚焦。光点细小，显示 图形分辨力高，测量准确。辉度调暗些，使亮点尽量小， 利于提高分辨力，对荧光屏也有保护作用。 （2）充分利用“灵敏度”、“扫描速度”、衰减探头、 “倍乘”、“扩展”等旋纽，使波形大小适中。 （3）“灵敏度”、“扫描速度”应校准，以便定量测 量。 （4）注意扫描稳定度、触发电平、触发极性等旋纽的 配合调节。扫描稳定度调节扫描电路的触发灵敏度，通 常应调节在约低于连续扫描临界状态，可获得最大触发 灵敏度，利于扫描同步；调触发电平选择合适的起扫时 刻；而触发极性对应于被测信号的前后沿问题。在测脉
3.6.1 示波器的选用
根据被测信号的特点来选择示波器。
（1）根据要显示的信号数量，选择单踪或双踪示波器。 （2）根据被测信号的频率特点，选择示波器频带、余辉 时间，以及是否选用取样示波器。 （3）根据被测信号的重现方式，选择是否用记忆存储示 波器。 （4）根据被测信号是否含有交直流成分选择。 （5）根据被测信号的测试重点选择。
物理实验中使用示波器的基本方法
物理实验中使用示波器的基本方法物理实验是理论知识应用于实际的重要环节之一，而示波器是进行物理实验的必备仪器之一。
它能够帮助我们观测电流、电压、频率等信号的变化情况，为实验结果的准确性提供重要数据。
本文将介绍物理实验中使用示波器的基本方法，希望能对广大实验爱好者提供一些参考。
1. 示波器的基本结构和原理示波器是一种能够显示电压波形的仪器，它由显示屏、控制按钮、探头和示波器主体等多个部分组成。
示波器的原理基于电流和电压的变化，通过探头将被测的信号输入示波器中，经过处理后在显示屏上显示出波形图。
2. 选择适当的示波器在进行物理实验时，根据不同的实验要求和测量对象，需要选择适合的示波器。
常见的示波器有模拟示波器和数字示波器两类。
模拟示波器适用于频率较低、对波形细节要求不高的实验，而数字示波器适用于频率较高、对波形细节要求较高的实验。
因此，在选择示波器时需要根据实验需求合理选用。
3. 连接示波器与被测电路在进行物理实验时，将示波器与被测电路正确连接是非常重要的。
首先，将示波器的地线与被测电路的地线相连，以确保电路的参考基准一致。
其次，使用示波器的探头将信号输入端与被测电路的信号输出端相连。
在接线过程中，要注意保持线路的稳定，避免干扰对实验结果的影响。
4. 调整示波器的参数在连接示波器和被测电路后，需要调整示波器的参数以获取期望的波形图。
首先，调整示波器的时间基准，使得波形图在屏幕上适当显示。
根据实验信号的频率，选择合适的时间尺度，不过大也不过小，以充分显示波形细节。
其次，调整示波器的垂直基准和增益，使得波形图在屏幕上的位置和幅度适当。
通过这些参数的调整，可以对波形进行合理放大或缩小，便于观察和记录。
5. 分析示波器的波形图在物理实验中，示波器的波形图是分析实验结果的重要依据。
通过观察波形的振幅、周期、频率以及相位等特征，可以提取出关键的实验数据。
同时，可以通过示波器的光标功能对波形进行详细的测量和分析，例如测量两个波形之间的时间差、幅度差等。
示波器测电压的方法以及注意事项
示波器测电压的方法以及注意事项
示波器是一种常用的测量仪器，主要针对于各种电信号进行检测，在电力、电子、医学、科研、军用等领域中都有一定的应用。
我们在使用示波器测压的
时候对于测压的方法和注意事项都有了解过吗?下面小编就来为大家具体介绍
一下示波器的测压方法以及注意事项吧，希望可以帮助到大家。
一、示波器测
电压的方法
1.直接测量法
所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成
电压值。
定量测试电压时，一般把Y轴灵敏度开关的微调旋钮转至校准位置上，这样，就可以从V/div的指示值和被测信号占取的纵轴坐标值直接计算被测电
压值。
所以，直接测量法又称为标尺法。
(1)直流电压的测量
将Y轴输入耦合开关置于地位置，触发方式开关置自动位置，使屏幕显示一水平扫描线，此扫描线便为零电平线。
将Y轴输入耦合开关置DC位置，加入被测电压，此时，扫描线在Y轴方向产生跳变位移H，被测电压即为V/div开关指示值与H的乘积。
直接测量法简单易行，但误差较大。
产生误差的因素有读数误差、视差和示
波器的系统误差(衰减器、偏转系统、示波管边缘效应)等。
(2)交流电压的测量
将Y轴输入耦合开关置于AC位置，显示出输入波形的交流成分。
如交流信号的频率很低时，则应将Y轴输入耦合开关置于DC位置。
将被测波形移至示波管屏幕的中心位置，用V/div开关将被测波形控制在屏
幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的。
示波器原理,条件,方法
示波器原理,条件,方法示波器原理、条件和方法示波器是一种用于显示电信号波形的仪器，它利用电子技术和光学原理来观察和测量电信号的变化。
示波器广泛应用于电子工程、通信、医学等领域，可用于测量频率、幅值、相位等参数。
下面将从示波器的原理、使用条件和常用方法三个方面进行介绍。
一、示波器的原理示波器的基本原理是利用电子束在荧光屏上产生亮度变化的原理来显示电信号的波形。
当电信号进入示波器后，经过放大、滤波等处理后，被连接到电子枪的垂直偏转板和水平偏转板上。
电子枪会发射出一束高速电子，经过垂直和水平偏转板的作用，电子束在荧光屏上形成一个点。
由于电信号的变化，垂直和水平偏转板会控制电子束的位置，从而在荧光屏上显示出相应的波形。
二、示波器的使用条件示波器的使用条件主要包括以下几个方面：1. 输入信号的频率范围应在示波器的测量范围之内。
示波器一般会标注其最高可测量的频率范围，用户在选择示波器时需要根据实际需要来确定。
2. 输入信号的幅度范围应在示波器的测量范围之内。
如果输入信号的幅度超过示波器的测量范围，可能会导致显示不准确甚至损坏示波器。
3. 输入信号的波形形状应与示波器的测量模式匹配。
示波器一般支持多种测量模式，如正弦波、方波、脉冲等，用户需要选择合适的测量模式来保证测量结果的准确性。
三、示波器的常用方法示波器作为一种测量仪器，有多种常用方法可以用来观察和测量电信号的波形。
以下是一些常用的方法：1. 垂直调节：通过调节示波器的垂直偏移、增益和衰减等参数，可以使波形在荧光屏上居中、放大或缩小，以便更好地观察和测量。
2. 水平调节：通过调节示波器的水平扫描速度和水平偏移等参数，可以改变波形在时间轴上的显示位置和速度，以便更好地观察和测量波形的周期和相位。
3. 触发设置：通过设置示波器的触发模式、触发电平和触发源等参数，可以使波形在荧光屏上稳定显示，以便更好地观察和测量。
4. 自动测量：示波器一般提供自动测量功能，可以自动测量波形的频率、幅值、占空比等参数，方便用户进行快速测量和分析。
示波器的测量方法
示波器的测量方法
1.幅度和频率的测量方法（以测试示波器的校准信号为例）
（1）将示波器探头插入通道1插孔，并将探头上的衰减置于“1”档；
（2）将通道选择置于ch1，耦合方式置于dc档；
（3）将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹；
（4）调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置；
（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；
（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；
（7）一般校准信号的频率为1khz，幅度为0.5v，用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止。
2.示波器应用举例（以测量788手机13mhz时钟脉冲为例）
手机中的13mhz时钟信号正常是开机的必要条件，因此维修时要经常测量有无13mhz时钟信号。
步骤如下：
（1）打开示波器，调节亮度和聚焦旋钮，使屏幕上显示一条亮度适中、聚焦良好的水平亮线；
（2）按上述方法校准好示波器，然后将耦合方式置于ac档；
（3）将示波器探头的接地夹夹在手机电路板的接地点，探针插到788手机cpu第脚；
（4）接通手机电源，按开机键，调节垂直扫描水和平扫描旋钮，观察屏幕
上是否出现稳定的波形，如果没有，一般说明没有13mhz信号。
示波器的基本测量方法
参考答案
参考答案： 参考答案：
解：由式UP-P ＝ h*Dy*k可得交流信号的 峰-峰为 UP-P ＝ h*Dy*k ＝6*0.25*10＝15V 6*0.25情况下， 一般情况下，应注意示波器的垂直通道 本身存在固有的上升时间， 本身存在固有的上升时间，这将对测量 结果有影响， 结果有影响，故应该对测量结果进行修 正。
因为屏幕上测得上升时间包含了示 波器本身存在的上升时间， 波器本身存在的上升时间，可按下 式进行修正
t r = t rx − t r 0
e、调节垂直灵敏度开关，使荧光屏上的 调节垂直灵敏度开关， 波形位置适当， 波形位置适当，记下Dy值。 f、读出被测交流电压波峰和波谷的高度 或任意两点之间的高度h 或任意两点之间的高度h。 g、根据式 UP-P ＝ h*Dy*k 计算出交流电 压的峰-峰值。 压的峰-峰值。
例2 如图2所示，h =6cm、Dy =1V/cm、k =10:1， 如图2所示， =10:1， 求交流信号的峰-峰值和有效值。 求交流信号的峰-峰值和有效值。
t A− B = x ∗ D x
式中tA-B表示同一信号中任意两点间的 时间间隔； 表示A 时间间隔；x表示A与B的时间间隔在荧 光屏上水平方向所占的距离； 光屏上水平方向所占的距离；Dx表示 示波器的扫描速度。 示波器的扫描速度。 若A、B两点分别为脉冲信号的前后沿 中心，如图3 图所示。 中心，如图3（b）图所示。则所测时 间为脉冲宽度。 间为脉冲宽度。
（2）交流电压的测量方法 a、首先将示波器的垂直偏转灵敏度微调旋 钮置于校准挡，否则电压读数不准确。 钮置于校准挡，否则电压读数不准确。 把被测信号送入示波器垂直输入端。 b、把被测信号送入示波器垂直输入端。 将示波器输入耦合开关置于“AC”输入 c、将示波器输入耦合开关置于“AC”输入 位置。 位置。 调节扫描速度，使显示的波形稳定。 d、调节扫描速度，使显示的波形稳定。
示波器的使用及测量相位差
示波器的使用及测量相位差摘要：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。
用示波器可以观察电信号波形以及测量电压、频率和相位差等。
本文就是主要介绍如何利用示波器测量两个正弦电压的相位差，主要采用李萨如图形法和双踪法。
关键词：示波器 测量 相位差 李萨如图法 双踪法 实验目的：1. 了解示波器的结构和原理。
2.掌握示波器各旋钮、按钮、按键的作用和使用方法。
3.学会用示波器采用李萨如图法和示踪法测量相位差。
4. 能对实验结果进行分析，比较各种测量方法的优缺点，对实验数据进行不确定度处理，写出合格的实验报告。
实验原理：示波器的工作原理：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。
示波器内有电子枪，电子枪发射电子束经Y 轴偏转板或X 轴偏转板会发生偏转，从而打在荧屏上。
人们可以根据显示在荧屏上波的形状、幅度来判断信号源的电压、频率等的大小。
用示波器测量相位差的原理：（1）用李萨如图法测量。
使示波器工作在X-Y 方式，分别把两个信号输入到X 偏转板和Y 偏转板，然后移相，则得到如图所示的李萨如图（1）.从示波器屏幕上读出A 和B 的值（格数），则信号的相位差为(2)双踪法。
使示波器工作在扫描工作方式，选择交替显示，调节两条扫描线重合。
把两待测信号通过示波器的两个输入通道输入，得到如上图（2）图所示，读出一个信号周期T 所占的格数n(T)及t ∆的对应格数n(t ∆),则相位差2()()n t n T πϕ∆=实验内容与步骤：（一）测量正弦电压的电压和频率、周期（1）首先将示波器的各个旋钮的功能和用法弄清楚。
（2）第二，将示波器的各个旋钮调到实验所需的正常状态，然后使之处于工作状态。
（3）第三，用信号发生器作为信号源，调节输出电压峰峰值为2V,频率为10kHZ，其输出信号接在CH1信号输入端上。
（4）调节扫描时间旋钮和CH1的信号输入衰减值，正确选择同步信号，是得到清晰、稳定的正弦波形。
示波器使用方法
示波器示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。
在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
简介示波器是一种用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。
除观测电流的波形外，还可以测定频率、电压强度等。
凡可以变为电效应的周期性物理过程都可以用示波器进行观测。
电压的测量利用示波器所做的任何测量，都是归结为对电压的测量。
示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。
更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。
这是其他任何电压测量仪器都不能比拟的。
1．直接测量法所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成电压值。
定量测试电压时，一般把Y轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div”的指示值和被测信号占取的纵轴坐标值直接计算被测电压值。
所以，直接测量法又称为标尺法。
（1）交流电压的测量将Y轴输入耦合开关置于“AC”位置，显示出输入波形的交流成分。
如交流信号的频率很低时，则应将Y轴输入耦合开关置于“DC”位置。
将被测波形移至示波管屏幕的中心位置，用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的度数H，则被测电压的峰-峰值VP-P可等于“V/div”开关指示值与H的乘积。
如果使用探头测量时，应把探头的衰减量计算在内，即把上述计算数值乘10。
示波测量方法
电子测量方法与测量仪器12——示波测量方法示波测量方法与示波器电压测量，以及以电压测量为基础的电流、电阻、分贝、功率测量，都只能测量静止的或慢速（速率1Hz 以下）变化的电量。
对于交流信号的测量，实际上是先将被测信号经过检波处理，取其平均值或峰值进行测量，并没有反映信号瞬时变化的真实情况。
示波测量则不同，虽然测量的也是电信号的电压，但却能以图形的方式显示信号随时间变化的历史情况。
(一) 信号波形以及波形参数电器工作时，电路中的各种电量都将随时间发生变化，或者说：各电量都是时间的函数，表示为，如电压表示为、电流表示为等，所谓信号波形就是这些函数关系的平面曲线。
即用横坐标表示时间量、纵坐标表示电量的幅值量，图（3-33）是实际的矩形波电压信号波形，以下将通过这一波形，来说明有关波形的一些主要描述参数。
)(t f (t i )(t v )(1) 幅值参数Vp ——正峰值电压：波形的正最大值（最高点），单位为伏特V 。
V-p ——负峰值电压：波形的负最大值（最低点），单位为伏特V 。
Vpp ——峰峰值电压：从波形最低点到最高点之间的电压值，该参数比较准确地反映了波形的实际幅度大小，单位为伏特V 。
(2) 时间（频率）参数r t ——上升时间：从0.1Vpp 上升到0.9Vpp 所需要的时间。
它反映电压上升时，过渡时间的长短。
单位为：秒（s ）；毫秒（ms=10－3s ）；微秒（us=10－6s ）；纳秒(ns=10－9s)。
f t ——下降时间：从0.9Vpp 下降到0.1Vpp 所需要的时间。
它反映电压下降时，过渡时间的长短。
单位同t。
rt——脉冲宽度：波形中，同一脉冲（一般指正向）内两次到达0.5Vpp p处的时间间隔。
单位同t。
rT——周期：在周期性连续脉冲波形中，相邻两个脉冲波形相位相同点之间的时间间隔。
单位同。
tr其他的波形可以由基本波形通过变形、加工或合成得到。
如：矩形波经过微分电路后可以得到尖脉冲；矩形波经过积分电路后可以得到梯形波；锯齿波实际上就是不对称的三角波；当矩形波的占空比为50%时，称为方波。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
示波器对被测信号进行线性扫描时，一般情 况下扫描电压线性变化和X放大器的电压增益 一定，则扫描速度也为定值。
那么，用示波器可直接测量整个信号波形持 续的时间。
（1）测量信号波形任意两点间的时间间隔
用示波器测量同一信号中任意两点A与B的时 间间隔，如图3（a）所示。
a
12
x
A
B
x
A
B
x A
B
（a）测量信号的时间差 （b）脉冲信号宽度的测量 （c）两个信号的时间差
a
8
e、调节垂直灵敏度开关，使荧光屏上的
波形位置适当，记下Dy值。
f、读出被测交流电压波峰和波谷的高度 或任意两点之间的高度h。
g、根据式 UP-P ＝ h*Dy*k 计算出交流电
压的峰-峰值。
a
9
例2 如图2所示，h =6cm、Dy =1V/cm、k =10:1，
求交流信号的峰-峰值和有效值。
100% 90%
10% 0
x1
x2
图 4 测量脉冲上升或下a=x1*Dx 下降时间为：
t2=x2*Dx
a
18
一般情况下，应注意示波器的垂直通道 本身存在固有的上升时间，这将对测量 结果有影响，故应该对测量结果进行修 正。
因为屏幕上测得上升时间包含了示 波器本身存在的上升时间，可按下 式进行修正
a
6
解： 由式UDC＝h*Dy*k可得 UDC＝h*Dy*k ＝5*1*10＝50V
a
7
（2）交流电压的测量方法
a、首先将示波器的垂直偏转灵敏度微调旋 钮置于校准挡，否则电压读数不准确。 b、把被测信号送入示波器垂直输入端。 c、将示波器输入耦合开关置于“AC”输入 位置。 d、调节扫描速度，使显示的波形稳定。
a
19
tr trx2 tr02
式中tr表示被测脉冲的实际上升时 间；tr0为示波器本身固有的上升时间； trx为屏幕上读到的上升时间。
a
20
课后练习：
如下图所示，h =6cm、Dy =1V/cm、k
=10:1，求交流信号的峰-峰值和有效值。
参考答案
a
21
参考答案：
解：由式UP-P ＝ h*Dy*k可得交流信号的
f、读出被测电压水平线偏离零电平线的
距离h。根据式UDC＝h*Dy*k计算出直流电
压值。
a
5
例1 ：如图1所示，h =5cm、Dy =1V/cm、k
=10:1，求被测直流电压的值。
(a)波形图
0.5 250
1
100
2V
mV 50
5
25
10
5
V/div
（b）垂直灵敏度开关位置
图 1 测量直流电压示意图
图 3 测量时间间隔示意图
a
13
其测量方法与测量电压的方法类似，它们 的区别在于测量时间要着眼于时间轴。被 测交流信号的A、B两点间的时间间隔为:
tAB xDx
a
14
式中tA-B表示同一信号中任意两点间的 时间间隔；x表示A与B的时间间隔在荧 光屏上水平方向所占的距离；Dx表示示
波器的扫描速度。
(a)波形图
0.5 250
1
100
h
2V
mV 50
5
25
10
5
V/div
（b）垂直灵敏度开关位置
图 2 测量交流电压示意图
a
10
解：由式UP-P ＝ h*Dy*k可得交流信号的峰-
峰为
UP-P ＝ h*Dy*k ＝6*1*10＝60V
交流信号的有效值为
VUPP 6V 042.4V 3 22
a
11
2．测量时间
a
3
c、将示波器输入耦合开关置于“GND”地 输入位置，调节垂直位移旋钮，使屏幕上 的扫描线（零电平线）移到荧光屏的中间 位置，即确定零电平线（以后不再调制垂 直位置旋钮）。
d、调节垂直灵敏度开关至适当位置，将 示波器输入耦合开关拨至“DC”挡，观察 此时水平线的位置。
a
4
e、若位于零水平线上面，则被测直流电 压为正极性；若位于零水平线的下面，则 被测直流电压为负极性。即确定出电压的 极性。
峰-峰为
UP-P ＝ h*Dy*k ＝6*0.25*10＝15V
交流信号的有效值为
a
22
示波器的基本测量方法
郑和玲
a
1
示波器可以直接在屏幕上观察到被测信 号的波形，测量被测信号的各种参数。
通常可以用来测量信号的幅度、周期、 相位、频率和调幅系数等。
示波器的使用
a
2
1．测量电压
用示波器测量电压主要包括直流电压的 测量和交流电压的测量。
（1）直流电压的测量方法 a、首先将示波器的垂直偏转灵敏度微 调旋钮置于校准挡，否则电压读数不准 确。 b、 把被测信号送入示波器垂直输入端。
若A、B两点分别为脉冲信号的前后沿 中心，如图3（b）图所示。则所测时 间为脉冲宽度。
a
15
若采用双踪示波器，如图3（c）所示， 可测量两个信号的时间差。
（2）测量脉冲上升时间
因为示波器的Y轴放大器内安装了 延迟线，如采用内触发方式,则可测量 脉冲波形的上升时间或下降时间。
a
16
测量方法是读出波形幅度在10％-90％范围内 的前沿或后沿。如图4所示：
