污水处理流程图
污水处理厂工艺流程图

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的.结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.?污水处理厂的工作岗位1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
污水处理工艺流程图(全

污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.
各个处理构筑物的能耗分析
1.污水提升泵房
进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.
2.沉砂池
沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.
?
污水处理厂的工作岗位
1.有哪些岗位?
主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
职能部门一般有厂长、副厂长、生产、技术、办公室等。 主要是生产技术,动力,设备人员,化验员,设备维修,设备操作人员等.一是中控室? 二是机修班 三是管网班。中控是上的小班制度,上班时间是白班是早上8点到晚上8点? 夜班是晚上8点到早上8点,上一个白班一个夜班就可以休息两天。机修和管网都是双休,上班时间是早上8.30到下午5点。
初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.
污水处理厂工艺流程图

污水处理工艺流程图 污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运 主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD 物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的.结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路. ? 污水处理厂的工作岗位 1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
污水处理厂工艺流程图(新

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D 型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后. 达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级. 二级和三级处理.一级处理. 主要去除污水中呈悬浮状态的固体污染物质. 物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右. 达不到排放标准.一级处理属于二级处理的预处理.二级处理. 主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD 物质). 去除率可达90%以上. 使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物. 氮和磷等能够导致水体富营养化的可溶性无机物等. 主要方法有生物脱氮除磷法. 混凝沉淀法.砂率法.活性炭吸附法. 离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后. 经过格删或者筛率器. 之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理). 初沉池的出水进入生物处理设备. 有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池. 氧化沟等. 生物膜法包括生物滤池. 生物转盘. 生物接触氧化法和生物流化床). 生物处理设备的出水进入二次沉淀池. 二沉池的出水经过消毒排放或者进入三级处理. 一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法. 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备. 一部分进入污泥浓缩池.之后进入污泥消化池. 经过脱水和干燥设备后. 污泥被最后利用.各个处理构筑物的能耗分析1. 污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房. 之后被污水泵提升至沉砂池的前池. 水泵运行要消耗大量的能量. 占污水厂运行总能耗相当大的比例. 这与污水流量和要提升的扬程有关.2. 沉砂池沉砂池的功能是去除比重较大的无机颗粒. 沉砂池一般设于泵站前. 倒虹管前. 以便减轻无机颗粒对水泵.管道的磨损, 也可设于初沉池前. 以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池. 多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机. 以及曝气沉砂池的曝气系统. 多尔沉砂池和钟式沉砂池的动力系统.3. 初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物. 或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面. 处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池. 辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机. 吸泥泵等. 但由于排泥周期的影响. 初沉池的能耗是比较低的.4. 生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例. 它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上. 活性污泥法的曝气系统的曝气要消耗大量的电能其基本上是联系运行的. 且功率较大. 否则达不到较好的曝气效果. 处理效果也不好. 氧化沟处理工艺安装的曝气机也是能耗很大的设备. 生物膜法处理设备和活性污泥法相比能耗较低但目前应用较少. 是以后需要大力推广的处理工艺.5. 二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上. 能耗比较低.6. 污泥处理污泥处理工艺中的浓缩池. 污泥脱水. 干燥都要消耗大量的电能. 污泥处理单元的能量消耗是相当大的. 这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1. 污水提升泵房污水提升泵房要节省能耗. 主要是考虑污水提升泵如何进行电能节约. 正确科学的选泵. 让水泵工作在高效段是有效的手段. 合理利用地形. 减少污水的提升高度来降低水泵轴功率N 也是有效的办法. 定期对水泵进行维护. 减少摩擦也可以降低电耗.2. 沉砂池采用平流沉砂. 避免采用需要动力设备的沉砂池. 如平流沉砂池.采用重力排砂. 避免使用机械排砂. 这些措施都可大大节省能耗.3. 初次沉淀池初次沉淀池的能耗较低. 主要能量消耗在排泥设备上. 采用静水压力法无疑会明显降低能量的消耗.4. 生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程. 他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上. 因而节能应从提高全厂功率因数. 选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能. 也包括解决运转的工艺问题. 还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大. 对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新. 新型的曝气设备虽然层出不穷. 但目前仍然可划分为2类: 第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法. 第2 种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气. 曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区. 用淹没式搅拌器混合的节能.生物除磷方案. 这一简单的改造可以节省近20%的曝气能耗. 如果算上混合用能. 节能也达到12%. 自动控制系统的应用于污水处理节能. 曝气系统进行阶段曝气. 溶解氧存在浓度梯度. 既减少了能耗.又可以改善处理效果.减少污泥量. 生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5. 二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法6. 污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收. 从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践. 但能源危机之前一直不受重视. 目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定. 易于贮存. 它可通过内燃机或燃料电池转化为机械能或电能. 废热还可回收于消化污泥加热. 因此利用消化气能解决污水厂不同程度的能量自给问题. 林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高. 具有很好的发展前途对消化气的最大化利用是提高能效的主要方式. 沼气发电机组并网发电的研究和应用在国内已有应用实例. 是大型污水处理厂的沼气综合利用的可行途径. 另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁. 将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转. 城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步. 由于污水处理能量平衡分析方法研究的欠缺. 节能措施的制订和实施常常超前. 而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性. 不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说. 污水处理学科领域的技术创新新材料和新设备的使用都蕴涵着节能增效的潜力. 因而节能的途径和手段往往是很宽泛的. 结论污水处理是能源密集(energy intensity) 型的综合技术. 一段时期以来. 能耗大. 运行费用高一定程度上阻碍了我国城市污水处理厂的建设. 建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内. 能耗问题将成为城市污水处理的瓶颈. 能否解决耗污水厂的能耗问题.合理进行能源分配. 已经成为决定污水处理厂运行效益好坏的关键因素能耗是否较低. 也是未来新的污水处理厂可行性分析的决定性因素. 开发能效较高的污水处理技术.合理设计及运行污水处理厂. 必将是未来污水处理厂设计和运行的必由之路.污水处理厂的工作岗位1. 有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。

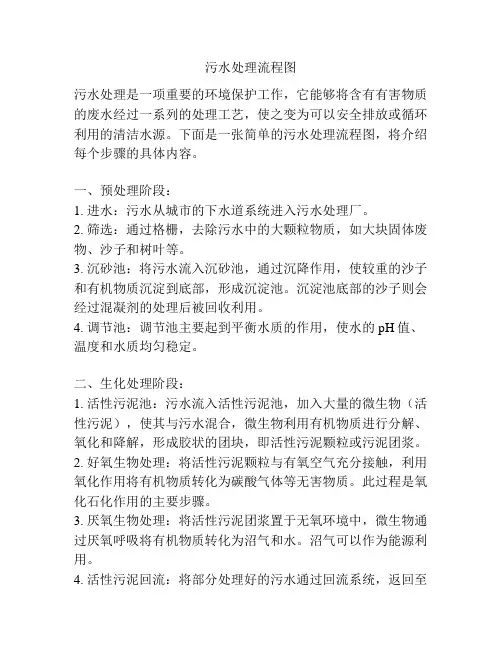

污水处理流程图

污水处理流程图污水处理是一项重要的环境保护工作,它能够将含有有害物质的废水经过一系列的处理工艺,使之变为可以安全排放或循环利用的清洁水源。
下面是一张简单的污水处理流程图,将介绍每个步骤的具体内容。
一、预处理阶段:1. 进水:污水从城市的下水道系统进入污水处理厂。
2. 筛选:通过格栅,去除污水中的大颗粒物质,如大块固体废物、沙子和树叶等。
3. 沉砂池:将污水流入沉砂池,通过沉降作用,使较重的沙子和有机物质沉淀到底部,形成沉淀池。
沉淀池底部的沙子则会经过混凝剂的处理后被回收利用。
4. 调节池:调节池主要起到平衡水质的作用,使水的pH值、温度和水质均匀稳定。
二、生化处理阶段:1. 活性污泥池:污水流入活性污泥池,加入大量的微生物(活性污泥),使其与污水混合,微生物利用有机物质进行分解、氧化和降解,形成胶状的团块,即活性污泥颗粒或污泥团浆。
2. 好氧生物处理:将活性污泥颗粒与有氧空气充分接触,利用氧化作用将有机物质转化为碳酸气体等无害物质。
此过程是氧化石化作用的主要步骤。
3. 厌氧生物处理:将活性污泥团浆置于无氧环境中,微生物通过厌氧呼吸将有机物质转化为沼气和水。
沼气可以作为能源利用。
4. 活性污泥回流:将部分处理好的污水通过回流系统,返回至活性污泥池中,以增加污水中的微生物含量,提高处理效果。
三、沉淀与过滤阶段:1. 次级曝气池:将经过生化处理后的污水流入次级曝气池,使污水中仍然含有的悬浮颗粒物质沉淀到底部。
同时,加入一定量的曝气气泡,以保持溶解氧的浓度,维持微生物的活性。
2. 沉淀池:次级曝气池底部的沉淀物会流入沉淀池进行再次沉淀。
沉淀池底部形成的污泥经过去水处理后,可以作为有机肥料。
3. 过滤:将经过沉淀后的污水通过滤池,去除污水中的细小颗粒物质。
四、消毒与排放阶段:1. 消毒:经过过滤后的污水流入消毒池,加入一定量的消毒剂,如漂白粉、次氯酸钠等,杀死或去除污水中的细菌和病毒。
2. 排放:经过消毒的污水流入清洁水体,如河流、湖泊等,或者用于农业灌溉、工业循环使用等。
污水处理工艺流程图

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D 型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的. 结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.?污水处理厂的工作岗位1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
污水处理系统工艺流程图

污水处理系统工艺流程图一、引言污水处理系统工艺流程图是指用于展示污水处理过程中各个单元操作的顺序和关联关系的图表。
本文将详细描述污水处理系统的工艺流程图,包括预处理、初级处理、中级处理和高级处理等环节。
二、预处理1. 污水进水口:污水通过进水口进入处理系统。
2. 格栅除污:通过格栅除去污水中的大颗粒杂质,如纸张、塑料袋等。
3. 沉砂池:将污水经过沉砂池,通过重力作用使沉淀下来的沙子和石子等颗粒物质分离。
4. 沉淀池:将污水经过沉淀池,通过重力作用使悬浮物质和污泥沉淀下来。
三、初级处理1. 活性污泥法:将经过预处理的污水引入活性污泥池,通过微生物的降解作用,去除有机物质。
2. 厌氧消化池:将初级处理后的污泥引入厌氧消化池,通过微生物的厌氧降解作用,进一步降解有机物质。
3. 沉淀池:将初级处理后的污水经过沉淀池,使悬浮物质和污泥沉淀下来。
四、中级处理1. 活性炭吸附:将初级处理后的污水引入活性炭吸附池,通过活性炭对有机物质的吸附作用,去除有机污染物。
2. 氧化沟:将经过活性炭吸附的污水引入氧化沟,通过微生物的氧化作用,进一步降解有机物质。
3. 沉淀池:将中级处理后的污水经过沉淀池,使悬浮物质和污泥沉淀下来。
五、高级处理1. 膜分离:将中级处理后的污水通过膜分离设备,通过膜的筛选作用,去除微小颗粒和溶解物质。
2. 紫外线消毒:将经过膜分离的污水引入紫外线消毒设备,通过紫外线的照射作用,杀灭污水中的细菌和病毒。
3. 氯化消毒:将经过紫外线消毒的污水引入氯化消毒池,通过氯化剂的作用,进一步消毒杀菌。
4. 沉淀池:将高级处理后的污水经过沉淀池,使悬浮物质和污泥沉淀下来。
六、出水口经过以上处理后的污水将被排放至出水口,达到国家相关标准的排放要求。
七、总结污水处理系统工艺流程图是一个展示污水处理过程的重要工具,通过详细描述每个处理环节的操作和关联关系,可以清晰地了解整个处理过程。
本文所描述的污水处理系统工艺流程图包括预处理、初级处理、中级处理和高级处理等环节,每个环节都有特定的处理方法和设备。
《污水处理工艺流程图》

污水处理厂工艺流程图

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D 型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等.整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的. 结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.?污水处理厂的工作岗位1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
3生活污水处理流程图

(2)生活污水项目聘用职员80人,均不住厂,不设食堂,年工作时间300天,调试期间生活用水量为4t/d (年用水量1200t ),生活污水产生量为3.6t/d (年污水产生量1080t)。
生活污水经三级化粪池预处理后纳入南安市污水处理厂集中处理。
图4-3生活污水处理流程图表4-1废水的排放及治理情况一览表废水类别来源污染物种类排放规律排放量治理设施排放去向水帘柜废水净化喷漆废气产生废水COD 、BOD 、SS 、色度间断/循环水池循环回用,定期更换冷却废水热处理冷却废水/连续/冷却水池循环回用清洗废水部分工件清洗废水COD 、BOD 、SS 、石油类间断/水池循环使用生活污水职工生活废水COD 、BOD 、氨氮、SS间断/三级化粪池南安市污水处理厂集中处理图4-4冷却池4.1.2废气项目运营期废气主要为燃料废气、淬火油烟、喷砂粉尘、焊接烟尘和喷漆及泡漆废气。
(1)燃料废气项目回火炉采用天然气燃烧供热。
天然气燃烧过程会产生烟尘、二氧化硫和氮氧化物,尾气通过1#排气筒排放。
燃料废气处理工艺流程图见图4-5,排气筒见图4-6。
(2)淬火油烟在调质过程中,高温工件置于淬火油中冷却淬火会产生淬火油烟,淬火油烟拟经管道集中收集后采用油烟净化器处理,再汇同燃料废气通过1#排气筒排放。
淬火油烟处理工艺流程图见图4-5,废气处理见图4-6。
图4-5燃料废气、淬火油烟处理工艺流程图图4-6油烟净化器及排气筒(3)喷砂粉尘铸件需用抛丸机和喷砂机清理或强化表面,该设备密闭作业,喷砂过程会产生粉尘。
喷砂粉尘经的除尘设施处理后通过2#排气筒排放。
喷砂粉尘处理工艺流程图见图4-7。
图4-7喷砂粉尘处理工艺流程图(4)焊接烟尘项目部分钢材焊接时会产生焊接烟尘。
项目采用焊接烟尘净化器处理生产过程产生的焊烟,焊烟经净化处理后可通过四周窗户排出室外,呈无组织排放。
焊接烟尘处理工艺流程见图4-8,集尘设施见图4-9。
图4-8焊接烟尘排放流程图4-9焊接烟尘处理设施(5)喷漆及泡漆废气项目喷漆及泡漆过程会产生的有机废气,主要为非甲烷总烃、甲醛、甲苯、二甲苯、苯系物、乙酸丁酯、颗粒物。
污水处理站工艺流程图

污水处理站工艺流程图污水处理站是用于处理城市和工业污水的设施,它采用一系列工艺流程来去除污水中的污染物,使其达到排放标准。
下面是一个标准的污水处理站工艺流程图:1. 进水和预处理阶段:- 污水进入处理站后,首先经过一个格栅,用于去除大颗粒物和固体废物。
- 进一步,污水经过沉砂池,重力作用使得较重的颗粒物沉淀到底部,形成污泥。
- 污水中的油脂和浮性物质则通过油水分离器去除。
2. 活性污泥法处理:- 经过预处理后的污水进入活性污泥池,其中含有大量微生物。
- 微生物通过吸附、吸收和降解等作用,将有机物质转化为无机物质。
- 污水中的氮和磷等营养物质也被微生物吸收和转化。
3. 沉淀和澄清:- 经过活性污泥法处理后的污水进入沉淀池。
- 在沉淀池中,污水停留一段时间,使得残余的污泥和悬浮物沉淀到底部。
- 上层的清水则通过澄清池进一步去除悬浮物。
4. 消毒:- 为了去除污水中的病原体和细菌,消毒是必要的步骤。
- 常用的消毒方法包括使用氯或臭氧进行处理。
- 消毒后的污水达到国家排放标准,可以安全地排入自然水体或用于灌溉等。
5. 污泥处理:- 在处理过程中产生的污泥需要进行处理和处置。
- 污泥可以通过压滤、浓缩、脱水等方式进行处理,使其减少体积。
- 处理后的污泥可以用于土壤改良、焚烧发电或填埋等方式进行处置。
6. 出水:- 经过上述处理步骤后,处理站产生的出水达到国家排放标准。
- 出水可以直接排入自然水体,或者用于灌溉、工业用水等用途。
以上是一个标准的污水处理站工艺流程图。
请注意,不同地区和不同规模的污水处理站可能会有所不同,具体的工艺流程和设备配置可能会有所调整。
因此,在实际应用中,需要根据具体情况进行调整和优化。
污水处理厂工艺流程图

污水处理工艺流程图污水进入厂区先通过截流井(让厂能处理的污水进入厂区进行处理)进入粗格栅(打捞较大的渣滓)到污水泵(提升污水的高度)到细格栅(打捞较小的渣滓)到沉沙池(以重力分离为基础,将污水的比重较大的无机颗粒沉淀并排除)到生化池(采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷)进入终沉池(排除剩余污泥和回流污泥)进入D型滤池(进一步减少SS,使出水达到国家一级标准)进入紫外线消毒(杀灭水中的大肠杆菌)然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥,剩下的送入污泥脱水间脱水外运主要有物理处理法,生化处理法和化学处理法,生化处理法经常被使用,主流处理方法主要看被处理水质和受纳水体情况,一般城市生活污水的主流处理方法为生化处理法,如活性污泥法,mbr 等方法。
污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的.结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.?污水处理厂的工作岗位1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行,确保进厂的污水经处理后全部达标排放。
一套生活污水处理流程图及平面布置图

60种污水废水处理工艺流程图及典型工艺

太全了!近60种污水、废水处理工艺流程图及典型工艺,值得一看!2018-03-13酋长水处理部落一、生物转盘二级处理流程二、生物吸附法三、氧化渠的典型布置四、完全混合法基本流程五、曝气生物滤池的污水处理系统典型工艺流程六、污水处理典型工艺流程七、氧化沟工艺八、中水回用处理典型工艺流程九、垃圾渗滤液典型工艺流程十、城市污水回用处理工艺十一、钢铁乳化液处理典型工艺流程十二、城市污水处理工艺流程图十三、污水处理厂典型工艺流程图十四、造纸污水处理工艺流程十五、屠宰废水处理工艺流程十六、CAST污水处理工艺十七、酸洗磷化废水处理工艺十八、高矿化度矿井排水深度处理新工艺流程图十九、脱硫废水处理工艺二十、农药废水处理工艺流程图二十一、高矿化度矿井排水深度处理新工艺流程图二十二、膜法处理石化废水处理工艺流程二十三、生活污水处理-CASS工艺二十四、MBR工艺处理制药废水二十五、污水处理工艺流程图二十六、城市污水处理工艺流程图二十七、传统活性污泥法工艺流程图二十八、MBFB工艺二十九、电镀污水处理工艺流程三十、脱硫废水处理工艺三十一、塑胶电镀废水处理工艺图三十二、炼油厂典型的废水处理工艺流程三十三、制糖废水处理工艺流程图三十四、焦化废水处理工艺流程三十五、高浓度氨氮废水处理工艺流程图三十六、cass工艺废水处理流程图三十七、污水处理工艺流程组态图三十八、SBR污水处理工艺三十九、A2O工艺流程图四十、污水处理的PLC自控系统四十一、GW-T型整体地埋式隔油池四十二、电镀污水处理设备四十三、生活污水净水工艺四十四、生活污水处理设备与工艺四十五、MBR膜生物反应器工艺流程四十六、反硝化除磷或其他脱氮工艺四十七、污水处理设备污水处理工艺流程四十八、ET RB悬链式污水处理曝气工艺及装置四十九、ITT污水深度处理工艺及主要设备五十、LP型一体化污水处理设备五十一、污水处理技术工艺流程图详解五十二、淀粉废水五十三、果汁废水五十四、含铅废水处理工艺流程图五十五、合成革废水处理工艺流程图五十六、化工废水处理工艺流程图五十七、化纤废水处理方案五十八、焦化废水处理工艺流程图五十九、垃圾渗透液废水工艺流程图六十、磷化废水废水处理工艺流程图六十一、印染废水工艺流程图六十二、制药废水处理工艺流程图。
污水处理基本工艺流程图

25
曝气池
曝气池(aeration tank)是利用活性污泥法进行污 水处理的构筑物。池内提供一定污水停留时间,满 足好氧微生物所需要的氧量以及污水与活性污泥充 分接触的混合条件。 曝气池主要由池体、曝气系统 和进出水口三个部分组成。池体一般用钢筋混凝土
筑成,平面形状有长方形、方形和圆形等。
2
污水处理基本工艺流程
3
方法:物理处理方法 设备:格栅、筛网、沉砂池、沉淀池、隔
油池等构筑物 目标污染物:废水中的悬浮物、浮油,初
步调整pH值 效果:减轻废水的腐化程度。
4
污水一级处理的工艺
调节池 格栅 沉砂池 沉淀池
5
I.调节池
为了保证后续处理构 筑物或设备的正常运 行,需对污水的水量 和水质进行调节。
37
二 溶解性有机物去除 1)活性碳吸附:活性碳具有巨大的表面积和细小的
孔隙,能吸附有机物,重金属离子等。 2)O3氧化处理:对二级处理水进行以回用为目的的
处理,力求去除污水中存在的有机物、色度和杀 菌、消毒。
38
三 溶解性性无机盐的去除 危害:具有腐蚀性,易结垢,SO42-还原产生H2S,
造成土地板结和盐碱化。因而出水回用和农用前 要求脱盐。
概述 厌氧生物处理机理
33
概述
厌氧生物处理是指利用厌氧微生物的代谢 过程,在无氧条件下把污水中的有机污染 物转化为无机物和少量细胞物质的污水处 理方法。
34
厌氧生物处理自身的缺点,主要是:
厌氧处理后出水COD、BOD值较高,难以 达标(需好氧处理作为后处理)
厌氧水力停留时间一般较长,厌氧的启动 时间一般也较长
0.2m3/m3.min。 水力混合:V≥0.6m/s。 为了抑制水中残存细菌的再度繁殖 接触时间:10~30min。 要求余氯:≥0.5mg/L(为什么?)。
污水处理工作流程图

污水处理工作流程图引言概述:污水处理是一项重要的环境保护工作,它的目的是将污水中的有害物质去除或转化,使其达到排放标准,保护水资源和生态环境的可持续发展。
本文将详细介绍污水处理的工作流程图。
正文内容:1. 污水收集与预处理1.1 污水收集:污水从城市、工业区等地收集,通过管道输送至污水处理厂。
1.2 粗筛与砂沉:污水经过粗筛去除大颗粒物质,然后通过砂沉池去除沉积的砂粒。
2. 污水初级处理2.1 沉淀池:污水进入沉淀池,悬浮物质沉淀到池底形成污泥。
2.2 气浮池:通过注入气体,使悬浮物质浮起,然后被刮板刮集,从而达到去除的效果。
2.3 沉淀池和气浮池处理后的水体进入沉淀池,经过沉淀,悬浮物质再次沉淀到池底,净化水体。
3. 污水中级处理3.1 活性污泥法:将污水与含有微生物的活性污泥混合,微生物通过吸附、降解等作用去除有机物。
3.2 厌氧消化:将污泥在无氧环境下进行分解,产生沼气和稳定的有机肥料。
3.3 滤池:通过滤料的作用,去除污水中的悬浮物质和微生物,净化水体。
4. 污水高级处理4.1 活性炭吸附:通过活性炭吸附,去除水体中的有机物和微量污染物。
4.2 膜分离技术:利用超滤、逆渗透等膜分离技术,去除水体中的微生物、胶体和溶解物质。
4.3 氧化还原:通过添加化学药剂,使污水中的有机物质氧化分解,净化水体。
5. 污水后处理5.1 消毒:使用消毒剂,如氯气或次氯酸钠,对处理后的水体进行消毒,杀灭细菌和病原体。
5.2 中水回用:将处理后的水体进行再次处理,使其达到可再利用的标准,用于冲洗、灌溉等用途。
5.3 污泥处理:对处理过程中产生的污泥进行浓缩、脱水、干化等处理,减少污泥的体积和对环境的影响。
总结:污水处理工作流程图包括污水收集与预处理、污水初级处理、污水中级处理、污水高级处理和污水后处理等五个大点。
每个大点又包含3-5个小点,详细阐述了污水处理的各个环节和技术。
通过污水处理工作流程图的实施,可以有效地净化污水,保护水资源和生态环境的可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
污水处理技术概述污水处理技术概述污水处理技术,就是采用各种方法将污水中所含有的污染物质分离出来,或将其转化为无害和稳定的物质,从而使污水得以净化。
一、污水处理方法的分类现代的污水处理技术,按其作用原理可分为物理法、化学法、物理化学法和生物处理法四大类。
(一)物理法通过物理作用,以分离、回收污水中不溶解的呈悬浮状的污染物质(包括油膜和油珠),在处理过程中不改变其化学性质。
物理法操作简单、经济。
常采用的有重力分离法、离心分离法、过滤法及蒸发、结晶法等。
1.重力分离(即沉淀)法利用污水中呈悬浮状的污染物和水密度不同的原理,借重力沉降(或上浮)作用,使水中悬浮物分离出来。
沉淀(或上浮)处理设备有沉砂池、沉淀池和隔油池。
在污水处理与利用方法中,沉淀与上浮法常常作为其他处理方法前的预处理。
如用生物处理法处理污水时,一般需事先经过预沉池去除大部分悬浮物质减少生化处理构筑物的处理负荷,而经生物处理后的出水仍要经过二次沉淀池的处理,进行泥水分离保证出水水质。
2.过滤法利用过滤介质截流污水中的悬浮物。
过滤介质有钢条、筛网、砂布、塑料、微孔管等,常用的过滤设备有格栅、栅网、微滤机、砂滤机、真空滤机、压滤机等(后两种滤机多用于污泥脱水)。
3.气浮(浮选)将空气通入污水中,并以微小气泡形式从水中析出成为载体,污水中相对密度接近于水的微小颗粒状的污染物质(如乳化油)黏附在气泡上,并随气泡上升至水面,从而使污水中的污染物质得以从污水中分离出来。
根据空气打入方式不同,气浮处理方法有加压溶气气浮法、叶轮气浮法和射流气浮法等。
为了提高气浮效果,有时需向污水中投加混凝剂。
4.离心分离法含有悬浮污染物质的污水在高速旋转时,由于悬浮颗粒(如乳化油)和污水受到的离心力大小不同而被分离的方法。
常用的离心设备按离心力产生的方式可分为两种:由水流本身旋转产生离心力的为旋流分离器,由设备旋转同时也带动液体旋转产生离心力的为离心分离机。
旋流分离器分为压力式和重力式两种。
因它具有体积小、单位容积处理能力高的优点,近几十年来广泛用于轧钢污水处理及高浊度河水的预处理。
离心机的种类很多,按分离因素分有常速离心机和高速离心机。
常速离心机用于分离低浆废水效果可达60%~70%,还可用于沉淀池的沉渣脱水等。
高速离心机适用于乳状液的分离,如用于分离羊毛废水,可回收30%~40%的羊毛脂。
(二)化学法向污水中投加某种化学物质,利用化学反应来分离、回收污水中的某些污染物质,或使其转化为无害的物质。
常用的方法有化学沉淀法、混凝法、中和法、氧化还原(包括电解)法等。
1.化学沉淀法向污水中投加某种化学物质,使它与污水中的溶解性物质发生互换反应,生成难溶于水的沉淀物,以降低污水中溶解物质的方法。
这种处理法常用于含重金属、氰化物等工业生产污水的处理。
按使用沉淀剂的不同,化学沉淀法可分为石灰法(又称氢氧化物沉淀法)、硫化物法和钡盐法。
2.混凝法向水中投加混凝剂,可使污水中的胶体颗粒失去稳定性,凝聚成大颗粒而下沉。
通过混凝法可去除污水中细分散固体颗粒、乳状油及胶体物质等。
该法可用于降低污水的浊度和色度,去除多种高分子物质、有机物、某种重金属毒物(汞、镉、铅)和放射性物质等,也可以去除能够导致富营养化物质如磷等可溶性无机物,此外还能够改善污泥的脱水性能。
因此混凝法在工业污水处理中使用得非常广泛,既可作为独立处理工艺,又可与其他处理法配合使用,作为预处理、中间处理或最终处理。
目前常采用的混凝剂有硫酸铝、碱式氯化铝、铁盐(主要指硫酸亚铁、三氯化铁及硫酸铁)等。
当单独使用混凝剂不能达到应有净水效果时,为加强混凝过程、节约混凝剂用量,常可同时投加助凝剂。
3.中和法用于处理酸性废水和碱性废水。
向酸性废水中投加碱性物质如石灰、氢氧化钠、石灰石等,使废水变为中性。
对碱性废水可吹入含有CO2的烟道气进行中和,也可用其他的酸性物质进行中和。
4.氧化还原法利用液氯、臭氧、高锰酸钾等强氧化剂或利用电解时的阳极反应,将废水中的有害物氧化分解为无害物质;利用还原剂或电解时的阴极反应,将废水中的有害物还原为无害物质,以上方法统称为氧化还原法。
氧化还原方法在污水处理中的应用实例有:空气氧化法处理含硫污水;碱性氯化法处理含氰污水;臭氧氧化法在进行污水的除臭、脱色、杀菌及除酚、氰、铁、锰,降低污水的BOD 与COD等均有显著效果。
还原法目前主要用于含铬污水处理。
(三)物理化学法利用萃取、吸附、离子交换、膜分离技术、气提等操作过程,处理或回收利用工业废水的方法可称为物理化学法。
工业废水在应用物理化学法进行处理或回收利用之前,一般均需先经过预处理,尽量去除废水中的悬浮物、油类、有害气体等杂质,或调整废水的pH值,以便提高回收效率及减少损耗。
常采用的物理化学法有以下几种。
1.萃取(液-液)法将不溶于水的溶剂投入污水之中,使污水中的溶质溶于溶剂中,然后利用溶剂与水的密度重差,将溶剂分离出来。
再利用溶剂与溶质的沸点差,将溶质蒸馏回收,再生后的溶剂可循环使用。
常采用的萃取设备有脉冲筛板塔、离心萃取机等。
2.吸附法利用多孔性的固体物质,使污水中的一种或多种物质被吸附在固体表面而去除的方法。
常用的吸附剂有活性炭。
此法可用于吸附污水中的酚、汞、铬、氰等有毒物质,且还有除色、脱臭等作用。
吸附法目前多用于污水的深度处理。
吸附操作可分为静态和动态两种。
静态吸附,在污水不流动的条件下进行的操作。
动态吸附则是在污水流动条件下进行的吸附操作。
污水处理中多采用动态吸附操作,常用的吸附设备有固定床、移动床和流动床三种方式。
3.离子交换法用固体物质去除污水中的某些物质,即利用离子交换剂的离子交换作用来置换污水中的离子化物质。
随着离子交换树脂的生产和使用技术的发展,近年来在回收和处理工业污水的有毒物质方面,由于效果良好,操作方便而得到一定的应用。
在污水处理中使用的离子交换剂有无机离子交换剂和有机离子交换剂两大类。
采用离子交换法处理污水时必须考虑树脂的选择性。
树脂对各种离子的交换能力是不同的。
交换能力的大小主要取决于各种离子对该种树脂亲和力(又称选择性)的大小。
目前离子交换法广泛用于去除污水中的杂质,例如去除(回收)污水中的铜、镍、镉、锌、汞、金、银、铂、磷酸、有机物和放射性物质等。
4.电渗析法(膜分离技术的一种)电渗析法是在离子交换技术基础上发展起来的一项新技术。
它与普通离子交换法不同,省去了用再生剂再生树脂的过程,因此具有设备简单、操作方便等优点。
电渗析是在外加直流电场作用下,利用阴、阳离子交换膜对水中离子的选择透过性,使一部分溶液中的离子迁移到另一部分溶液中去,以达到浓缩、纯化、合成、分离的目的。
另用于海水、苦咸水除盐,制取去离子水等。
5.反渗透(膜分离技术的一种)利用一种特殊的半渗透膜,在一定的压力下,将水分子压过去,而溶解于水中的污染物质则被膜所截留,污水被浓缩,而被压透过膜的水就是处理过的水。
目前该处理方法已用于海水淡化、含重金属的废水处理及污水的深度处理等方面。
制作半透膜的材料有醋酸纤维素、磺化聚苯醚等有机高分子物质。
为降低操作压力以节省设备和运转费用,目前对于膜的材料和性能正在深入试验研究。
反渗透处理工艺流程由三部分组成:预处理、膜分离及后处理。
6.超过滤法也是利用特殊半渗透膜的一种膜分离技术。
以压力为推动力,使水溶液中大分子物质与水分离,膜表面孔隙大小是主要控制因素。
用于电泳涂漆废液等工业废水处理。
具体参见更多相关技术文档。
(四)生物法污水的生物处理法就是利用微生物新陈代谢功能,使污水中呈溶解和胶体状态的有机污染物被降解并转化为无害的物质,使污水得以净化。
属于生物处理法的工艺,又可以根据参与作用的微生物种类和供氧情况分为两大类即好氧生物处理及厌氧生物处理。
1.好氧生物处理法在有氧的条件下,借助于好氧微生物(主要是好氧菌)的作用来进行的。
依据好氧微生物在处理系统中所呈的状态不同,又可分为活性污泥法和生物膜法两大类。
(1)活性污泥法这是当前使用最广泛的一种生物处理法。
该法是将空气连续鼓入曝气池的污水中,经过一段时间,水中即形成繁殖有巨量好氧性微生物的絮凝体——活性污泥,它能够吸附水中的有机物,生活在活性污泥上的微生物以有机物为食料,获得能量并不断生长繁殖。
从曝气池流出并含有大量活性污泥的污水——混合液,进入沉淀池经沉淀分离后,澄清的水被排放,沉淀分离出的污泥作为种泥,部分地回流进入曝气池,剩余的(增殖)部分从沉淀池排放。
活性污泥法有多种池型及运行方式,常用的有普通活性污泥法、完全混合式表面曝气法、吸附再生法等。
废水在曝气池内停留一般为4~6小时,能去除废水中的有机物(BOD5)90%左右。
(2)生物膜法使污水连续流经固体填料(碎石、煤渣或塑料填料),在填料上大量繁殖生长微生物形成污泥状的生物膜。
生物膜上的微生物能够起到与活性污泥同样的净化作用,吸附和降解水中的有机污染物,从填料上脱落下来的衰老生物膜随处理后的污水流入沉淀池,经沉淀泥水分离,污水得以净化而排放。
生物膜法多采用的处理构筑物有生物滤池、生物转盘、生物接触氧化池及生物流化床等。
除此之外,土地处理系统(污水灌溉)和氧化塘皆属于生物处理法中的自然生物处理范畴。
2.厌氧生物处理法在无氧的条件下,利用厌氧微生物的作用分解污水中的有机物,达到净化水的目的。
它已有百年悠久历史,但由于它与好氧法相比存在着处理时间长、对低浓度有机污水处理效率低等缺点,使其发展缓慢,过去厌氧法常用于处理污泥及高浓度有机废水。
近30多年来,出现世界性能源紧张,促使污水处理向节能和实现能源化方向发展,从而促进了厌氧生物处理的发展,一大批高效新型厌氧生物反应器相继出现,包括厌氧生物滤池、升流式厌氧污泥床、厌氧流化床等。
它们的共同特点是反应器中生物固体浓度很高,污泥龄很长,因此处理能力大大提高,从而使厌氧生物处理法所具有的能耗小并可回收能源,剩余污泥量少,生成的污泥稳定、易处理,对高浓度有机污水处理效率高等优点,得到充分地体现。
厌氧生物处理法经过多年的发展,现已成为污水处理的主要方法之一。
目前,厌氧生物处理法不但可用于处理高浓度和中等浓度的有机污水,还可以用于低浓度有机污水的处理。
二、污水处理流程污水中的污染物质是多种多样的,不能预期只用一种方法就能够把污水中所有的污染物质去除殆尽,一种污水往往需要通过几种方法组成的处理系统,才能达到处理要求的程度。
按污水的处理程度划分,污水处理可分为一级、二级和三级(深度)处理。
一级处理主要是去除污水中呈悬浮状的固体污染物质,物理处理法中的大部分用作一级处理。
经一级处理后的污水,BOD只能去除30%左右,仍不宜排放,还必须进行二级处理,因此针对二级处理来说,一级处理又属于预处理。
二级处理的主要任务,是大幅度地去除污水中呈胶体和溶解状态的有机性污染物质(即BOD物质),常采用生物法,去除率(BOD)可达90%以上,处理后水中的BOD5含量可降至20~30mg/L,一般污水均能达到排放标准。
