发电机大修检修文件包
发电机检修文件包
2010年#6机组C级检修#6发电机检修文件包批准：审核：编制：生产技术部平顶山姚孟发电有限责任公司二〇〇九年十二月中国电力姚孟发电有限责任公司检修文件包编号：U601C-2010-DQ-DJ-01#6发电机检修姚孟发电有限责任公司2009年12月15日U601C检修文件包项目编号：U601C-2010-DQ-DJ文件准备：工作负责人：文件包编号：U601C-2010-DQ-DJ-01文件包内容： #6发电机序号内容清单打“√”份数1.工作指令2.质量安全计划3.检修规程4.检修记录5.检修报告6.异常项/不符合项报告表7.再鉴定程序表8.再鉴定记录表9.检修文件包修改建议表10. 经验反馈单11.中国电力姚孟发电有限责任公司工作指令生产工作文件生效印作业编号：U601C-2010-DQ-DJ-01设备名称：#6发电机检修项目：发电机检修检修级别：□A □B ■C □D设备型号：设备位置：#6机组工作描述：1、办理工作票2、发电机置换氢气，打开励侧端盖，清理发电机膛内和出线室密封油，配合汽机更换密封瓦3、发电机冷却器清扫及水压试验，漏氢点处理4、发电机本体及干燥器查漏氢处理5、发电机拆、接接头6、发电机励磁系统#5整流柜更换风机7、安装、修后试验质量验收工作条件：动火票： Y□ N■脚手架： Y■ N□拆除保温： Y□ N■吊车使用： Y■ N□其它（具体说明）：工作目标：1、各项技术指标达到设计值；2、检修质量达到姚电公司#5、6机《电气设备检修质量标准》的要求。
修前交底：1、发电机及相关设备漏氢点本次检修需全部找出并消除2、检查发电机是否有未安装部件，如有本次检修全部补齐。
注意事项：A.危险点（危害）：1、人身触电；2、起重吊物、高空作业；3、重物砸伤；4、设备损坏,氢气爆炸。
B.环境：1、发电机膛内油污清理，清理后废物处理。
2、冷却器清扫及水压试验后废水排放。
施工单位：姚电检修电气专业姓名日期开工时间：工作负责人：策划人预计工日：204工日实际工日：审核人配合工种：□保温■起重□焊接□土建■其它批准人完工后返回信息：□质量验收已完成□现场已清理□工作票已执行工作负责人签字/日期检修单位验收签字/日期质检部门验收签字/日期中国电力姚孟发电有限责任公司质量安全计划生产工作文件生效印检修项目：# 发电机检修设备位置：#5、6汽机房13米平台验收标准：1、发电机检修规程；2、#5、6发电机、励磁机图纸。
电厂汽轮机检修文件包模版

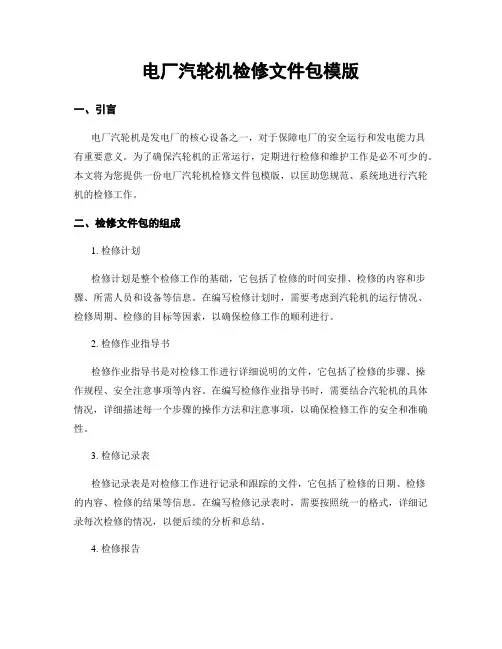

电厂汽轮机检修文件包模版一、引言电厂汽轮机是发电厂的核心设备之一，对于保障电厂的安全运行和发电能力具有重要意义。
为了确保汽轮机的正常运行，定期进行检修和维护工作是必不可少的。
本文将为您提供一份电厂汽轮机检修文件包模版，以匡助您规范、系统地进行汽轮机的检修工作。
二、检修文件包的组成1. 检修计划检修计划是整个检修工作的基础，它包括了检修的时间安排、检修的内容和步骤、所需人员和设备等信息。
在编写检修计划时，需要考虑到汽轮机的运行情况、检修周期、检修的目标等因素，以确保检修工作的顺利进行。
2. 检修作业指导书检修作业指导书是对检修工作进行详细说明的文件，它包括了检修的步骤、操作规程、安全注意事项等内容。
在编写检修作业指导书时，需要结合汽轮机的具体情况，详细描述每一个步骤的操作方法和注意事项，以确保检修工作的安全和准确性。
3. 检修记录表检修记录表是对检修工作进行记录和跟踪的文件，它包括了检修的日期、检修的内容、检修的结果等信息。
在编写检修记录表时，需要按照统一的格式，详细记录每次检修的情况，以便后续的分析和总结。
4. 检修报告检修报告是对检修工作进行总结和评估的文件，它包括了检修的目标是否达到、存在的问题和改进的建议等内容。
在编写检修报告时，需要对检修工作进行全面的分析和评估，提出合理的改进措施，以提高汽轮机的运行效率和可靠性。
三、编写检修文件包的注意事项1. 根据实际情况编写在编写检修文件包时，需要根据具体的电厂汽轮机的特点和要求进行调整和修改，以确保文件的适合性和实用性。
可以参考其他电厂的检修文件包，但需要根据自己的实际情况进行适当的修改和完善。
2. 确保准确性和完整性在编写检修文件包时，需要确保内容的准确性和完整性。
检修计划需要考虑到各种因素，确保检修工作的顺利进行；检修作业指导书需要详细描述每一个步骤的操作方法和注意事项；检修记录表需要记录每次检修的情况；检修报告需要对检修工作进行全面的分析和评估。
电动机检修文件包
如果不立即穿转子，则两侧轴承需用塑料布包好
□5
电机装复，回装
□5.01
检查定、转子无异常，定子膛内无异物
□5.02
用行车将转子穿进定子膛中，穿转子时应有专人监视定、转子间隙，防止定转子相碰
□5.03
将两侧轴承用清洗剂冲洗干净，加注油脂（部线圈无异常
作业人员
作业负责人
检修方质控人员
施工管理方 质控人员
设备管理方 质控人员
签 名
签 名
签 名
签 名
签 名
日 期
日 期
日 期
日 期
日 期
6.01测量修后电机相间，相对地间绝缘电阻
检修项目
质量标准
检查情况
测量电机相间及对地绝缘电阻值（MΩ）
大于10兆欧
AEBECE
ABBCCA
使用仪器仪表记录：
名称
规格型号
□2.04
电机线圈引线检查，应无受力现象。检查线圈光滑、牢固，颜色一致，无过热变色痕迹，绝缘无脱落
□2.05
检查端部线圈绑扎牢固，绑线无断裂现象
□2.06
将电机两端用塑料布封好，给加热器接上临时电源，防止线圈受潮及异物进入
□3
电机转子清扫检修
□3.01
清扫、擦洗电机转子
□3.02
检查转子笼条无断裂，铁芯无锈蚀、过热、扫膛现象
不平衡值为：
使用仪器仪表记录：
名称
规格型号
编号
合格□不合格□[检验点：W-2]
作业人员
作业负责人
检修方质控人员
施工管理方 质控人员
设备管理方 质控人员
签 名
签 名
签 名
签 名
签 名
#2发电机大修作业文件包001
型号
数量
塞尺 300mm 测定转子间隙专 75 毫米 用工具 游标卡尺 200mm
工作负责人确认以上工器具准备齐全、可用后签字：
日期：
7
国投大同电厂
#2 机组发电机 大修作业文件包 资源准备
检修所需试验器具及电动工器具准备 序 型号 数量 工具名称 号
GXZ250/35.55 CTGXZ250/0.22 TDGC25/0.22 GS-F ZGS—S KD2678 型 3393 DT－9208 JTF-200 FDG ETM-62 型 100℃ 100A 1000V 4m2 5000W 250V 30A 1000K 3393 DT-9208 50/5 毫秒 QJ44 100m 1 1 1 1 3 1 1 1 2 1 1 1 2 2 100 1 1 1 1 1 2 1 2 1 1 1 1 4 1
型号
ф12、20、28、 30 150 13 件 15 件 1镑 5镑 100mm 250mm 300mm 200mm 150mm 13 件 200mm 专用 专用
数量
各2 1 10 1 2 2 2 2 2 2 2 1 2 1 1 1
序 号
1 2 3 4 5 6 7 8 9 10 11
工具名称
型号
检修所需测量用具准备 序 数量 工具名称 号
8
国投大同电厂
#2 机组发电机 大修作业文件包 资源准备
检修所需参考图纸资料
资料名称 《135MW 机组电气专业检修工艺规程》 《汽轮发电机产品说明书》 发电机交接试验报告 电业安全规程 2011 版 发电企业设备检修导则 DL / T 838—2003
版次：A 2013 年＃2 机组大修使用 有效
2
#2发电机(电气一次部分)检修文件包QYJHF-DQYC-001
3. 在梯子上工作时要有可靠的
在无人扶持梯子上工作或两人以上在梯
防滑措施，且有专人扶持。
子上工作
风险：砸伤、碰伤
1. 垃圾、工具及时清理
成因： 1. 人员搬运搬抬重物配合不当 2. 地面湿滑，人员滑跌
2. 采用合理的搬运方式
低
3. 工作负责人做好现场监护
按规程使用工器具。
3. 机械伤害
作业人员已学习并掌握以上内容，在工作中执行相应的防范措施！ 工作班成员签名：
日期： 签名
编写 蒋佳骅
审核
批准
工作负责人
质量安全计划
设备名称
高河一级#2 发电机
序 号
工作内容
工作负责人
检修方质检员/安 全授权人员
签名 日期 签证点 签名 日期
1 熟知文件包内容
2 备品材料、工器具及检修场地准备
W1
3 办理检修工作票
SW1
4 定子、转子修前预防性试验
H1
5 转子引线接头处理
H2
脚手架 Y □ N ■ 拆除保温 Y □ N ■
围栏设置 Y □ N ■
3、风险分析：Y ■ N □
检修计划 计划检修时间：年 月 日 时 至 年 月 日 时 实际检修时间：年 月 日 时 至 年 月 日 时
4、品质再鉴定/试验：Y □ N ■
预计总工日：
签名 日期
文件准备
实际工日：
工作负责人
作业步骤 现场准备 工作票
检修规程
第3页 共9页
5.7.1.1 定子绕组绝缘电阻、吸收比及极化指数测试。
5.7.1.2 定子绕组直流耐压试验和泄漏电流测试。
5.7.1.3 定子绕组交流耐压测试
5.7.1.4 转子绕组绝缘电阻测试。
轴承式电机大修文件包.
□3.2转子检修：
□3.2.1全面清洁转子检查铁芯无生锈、过热变色。
□3.2.2检查鼠笼环有无过热变色、变形或扭曲；逐根检查鼠笼条有无断裂或脱焊。
□3.2.3检查转子平衡块有无松动位移现象。
序
质量控制点
质量标准
检修记录
1
铁芯
转子铁芯清洁无锈蚀变色。
2
铁芯与轴配合
转子铁芯与主轴不松动和位移。
□2.3由机修人员将电动机底脚螺丝拆开，并将电动机侧联轴器拆除。
□2.4将电动机整台运回检修间时注意监护，搬运中不得碰坏设备。
□2.5拆开电动机风扇罩拉去风扇。
□2.6拆开电动机前后二侧挡油盖和端盖。
□2.7有导风圈时将二侧导风圈拆下。
□2.8抽出电动机转子，并放置妥当。
工序3 （清理/检查/测量/修理）
发现人：日期：
处理意见：
□停工 □返工□让步 □报废 □其它
处理方案（纠正预防措施）：
要求完成日期：
检修分部意见：
审核人： 日期：
生技部意见：
审核人： 日期：
厂部意见：
批准人： 日期：
纠正措施实施情况：
实施负责人：日期：
检修分部意见：
验证人： 日期：
生技部意见：
验证人： 日期：
厂部确认：
确认人： 日期：
名 称
型 号 规 格
实耗量
备注
八．完工报告
页：14/17
八．检修实耗工日
序
号
检修项目
实耗
工日
机务
电气
热工
修造
起重
保温
脚手
十．检修项目验收
工作负责人自我评价
班组意见
发电机检修文件包
设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。
300MW机组发电机检修文件包
300MW机组发电机A级检修文件包1范围本指导书适用于300MW机组发电机A级检修工作2本指导书涉及的文件、技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
发电机使用说明书及技术图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2电气工作票已许可, 发电机油水系统隔离,发电机本体热工相关测点已拆除。
3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。
3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。
3.5检修设备区域设置好临时围栏，地面铺好胶皮。
向汽机、热工等相关部门班组发出开始检修通知。
3.6现场和工具柜工具、零部件放置有序，行车起吊，必须有专业人员指挥、监护。
3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.8起吊重物前检查起重工具是否符合载荷要求。
起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。
高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。
3.9当天检修任务结束后一定要将检修所用临时照明电源断开。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4备品备件清单5现场准备及工器具5.1现场准备235.2工作准备☐ 检修作业现场地面按工作区域划分场地，属瓷砖地面全铺胶皮，做好作业区的物理隔离。
☐ 开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本检修文件包全部内容。
发电机大修检修文件包
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
概 述
检修文件包编号
B-6-DQ001
检修计划名称
#1机组A级检修B标段第六项#1发电机大修
检修等级
A级
检修项目类型
标准项目
技术监督项目
电气监督 2个
实际完成
质检点设置
H点计划 15个
W点计划 15个
实际完成
反措项目
1.3 本检修作业文件包的消耗材料计划根据《发电设备标准A修材料消耗》并结合设备修前状态诊断编制。
1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。
1.5 本检修作业文件包的设备检修工序及质检点、技术监督设置参考《发电机组A检修标准项目和验收质量标准600MW机组电气专业》，并结合中国国电集团公司部分企业相关资料编制而成。
6
7
工作所需备品配件准备
7
8
工作所需消耗性材料准备
7
9
检修所需工器具准备
7
10
检修所需测量用具准备
7
11
检修所需试验器具及电动工器具准备
7
12
检修所需参考图纸资料
8
13
反事故技术措施计划
9
14
质量检验验收及技术监督计划
10
15
安全风险分析以及预防措施
11
16
检修程序
12～13
17
设备品质再鉴定单
13
设备型号
QFSN-600-2
设备编码
机组发变组保护大修工作文件包
检修所需测量用具准备
数量 序号
工具名称
1只 1只 1台
1台
1台
1台
1台
2块
版次：A 2008 年#2 机组 A 级检修 使用有效
型号
数量
工作负责人确认以上工器具准备齐全、可用后签字：
9
日期：
安徽华电
#2 机组发变组保护
六安发电公司 A 级检修工作文件包
反事故技术措施计划
序号 反事故技术措施计划名称
方式等参数，按确认后，查看装置计算定值中一次额定电流、二次额定电流、差动各侧电流调整值是否
正确。
工作负责人签字：
日期：
14
安徽华电
#2 机组发变组保护
六安发电公司 A 级检修工作文件包
□ 6.2 发变组纵差动保护试验 □6.2.1 定值整定
TH-42A ZEBRA ZR-16
DCC-2 DCC-2
Thinkpad 2628
1把
1把
1把
2把
1把 1把 1把 1个 2个 两个 2个 1个
1个 20 根 20 个 1个 1台
版次：A 2008 年#2 机组 A 级检修 使用有效
型号
数量
工作负责人确认以上材料准备齐全、可用后签字：
8
日期：
安徽华电
#2 机组发变组保护
六安发电公司 A 级检修工作文件包
序 工具名称
号
型号
1 1000V 摇表 ZC25-4
2 电桥
QJ23a
3 单相试验仪 SEVER
750
4 继电保护测试 PW30
仪
5 三相交直流仪 CL3601
表检定装置
6 三相电能表标
推荐-机组发变组检修文件包 精品
跳阐出口触点容量：允许长期通过电流： 1OA
保持电流： 不大于05A
切断电流：03A(DC220V,t=5ms)
辅助继电器触点容量：允许长期通过电流： 5A
切断电流：0.3A(DC220V,t=5ms)
7.绝缘性能
绝缘电阻
装置所有电路与外壳之间的绝缘电阻在标准实验条件下，不小于100MΩ
审定人
审核人
检修维护部
审定人
审核人
编写人
第 次编写
年 月 日
第 次编写
年 月 日
第 次编写
年 月 日
第三次编写
年 月 日
第二次编写
20XX年11月 16日
首次编写
20XX年 4月 6日
版 次：第2 版
检修文件包清单
页码：3/27
序号
类 别
名 称
页 数
一
检修工作任务单
检修计划
4
主要检修项目
4
工作许可
4
微机保护采样及录波频率1200Hz，系统频率跟踪范围47.5-52.5Hz
4.功率消耗
交流电压回路不大于1VA/相（额定电压下）
交流电流回路不大于1VA/相（额定电流下）
直流回路功率消耗：不大于50W
5.热稳定性
长期运行——2In
5s—————20In
1s—————40In
6.输出触点
信号触点容量： 允许长期通过电流： 5A
1．#5机组微机发变组保护装置校验符合相关保护校验规程；
2．柜内二次回路及保护装置清洁、干净,检修后设备能正常运行及运行参数无异常；
质 检 点 分 布
W点
最新300MW机组检修文件包
申请人 批准人 计划开工时间 计划检修工日 检修单位 检修单位负责人 工作负责人 工作人员 年 月 日 计划其它工日
申请时间 批准时间 计划竣工时间
年 月 年 月 年 月 计划总工日
日 日 日
日 期 日 期
年 年
月 日 月 日
风险分析
项目名称 号机组 A 级检修 设备名称
上海外高桥 发电有限责任公司
上海外高桥 发电有限责任公司
第 7 页 共 30 页
主变压器
二、工器具准备（计量及试验工器具已经标定并认可） ： 序号 1 2 3 4 5 6 7 8 名 称 规 格 精 度 数 量
资 源 准 备
项目名称 号机组 A 级检修 设备名称
上海外高桥 发电有限责任公司
第 8 页 共 30 页
主变压器
三、进入现场的其它工具准备： 序号 名 称 1 2 3 4 5 6 7 8 9 10 11 12 13 14 四、备品、备件准备： 序号 1 2 3 4 5 6 名 称
审 姓 名
核 日 期 姓
工 作 负 责 人 名 日 期
质量保证计划
项目名称 号机组 A 级检修 控 制 点 H W W H H H H W W H H H H H 设备名称
上海外高桥 发电有限责任公司
第 6 页 共 30 页
主变压器 签名和日期 检修 QA 日期 业主 QA 日期
工序号 1. 5.3 6. 7. 8. 9. 10. 11. 12. 19. 26.
对应的发电分公司
主变压器
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 检修任务单 风险分析 质量保证计划 资源准备 检修程序
名
称
打“√” 页码
电厂高压电机检修文件包
技 术 记 录
设备名称
电机
检修工序名称
0. 设备铭牌参数记录：
1、轴承间隙 型 号 测量值（mm） 2、轴承室尺寸 项目
轴颈直径
部位 前端 后端 测量值（mm） 3、转子轴与内外油盖内孔间隙 项目 前端内油盖 测量值（mm） 4、高压试验数据（另附试验报告）: 绝缘电阻 R15' R60' A/B、C 及地 B/A、C 及地 C/A、B 及地 直流电阻 A1A2 B1B2
清洗轴承 用干净破布和竹签清除轴承的旧油。 油盒内倒入汽油，用毛刷沾着汽油清洗轴承直到干净。 检查轴承 用手转动轴承，检查轴承转动是否灵活、有无卡涩，用手电检查滚珠内外跑道有无裂 纹、凹坑、锈蚀、麻点。 检查保持架有无松动、下沉、磨损等现象。 把铅丝放在轴承内套与滚珠之间，转动轴承使滚珠从铅丝上压过，取出铅丝用千分尺 测量轴承间隙。测量上下左右四点，平均值应不超过标准，做好记录。
所有文件、资料齐全，各项验收签 字手续齐全 R—记录点；W—见证点（维护、监理） ；H— 停工待检点（维护、监理、业主） 。
5
高压电机检修文件包
页数：6/13
检
设备设计、制造 安装、服役情况
修
工
序
记
录
设备简要技术规范
适用于该工艺的设备
型 功
号： 率：
KW kV A r/min
制造厂：
额定电压： 额定电流： 额定转速： 绝缘等级：F
检修单位： （名称） 监理/日期： （监理签字）
修前交底： 1、导风筒裂纹； 2、轴承室磨损； 3、定子铁芯固定螺栓振断； 4、引线绝缘老化。 B.环境： 1、清扫吹灰。 2、清洗轴承废油排放。
记录人/日期： （检修人员签字） 审阅人/日期： （技术部专工签字）
330MW发电机检修文件资料包
2．编制目的
2.1 有利于检修项目管理，规检修作业行为，便于检修管理全过程控制，确保汽轮发电机修后符合质量要求。
2.2 有利于检修方执行，提供完善、标准、规的检修作业程序。
2.3 有利于检修资料归档。
3. 确保目标
3.1 确保汽轮发电机检修全过程无不安全因素发生。
27
液压千斤顶
50吨，外径不大于φ130毫米，压缩到底时高不大于160毫米。
63
钢丝
BWG#11
28
钢垫板
64
尼龙绳
φ6.5
29
6毫米厚铜垫板
65Leabharlann 硬木制成的垫块30油压千斤顶
100吨
66
大小力矩扳头
31
吊励磁机轴颈托环园镶有钨金
67
汽端轴向牵引转子的绞车及钢丝绳
32
油冲洗时下半轴瓦进油口上的回油工具及下半工具挡油盖
37
18
检修情况说明
38
19
更换备品配件统计
39
20
消耗材料统计
39
21
检修实际所用工时
40
22
检修记录清单
41～43
23
检修记录
44～77
24
检修文件包附件
78～81
旗能电铝发电分公司
汽轮发电机
大修作业文件包
版次：1
2015年机组大修使用有效
前 言
为认真贯彻执行《发电企业设备检修导则》、《旗能电铝发电分公司机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规化、程序化和高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。
01-300MW发电机大修文件包解读
检修记录清单检修记录表4：风扇叶片与风扇罩间隙测量记录单位：mm表5：发电机定子槽楔松动检查记录31每槽31块，共计1674块槽楔。
检查松动槽楔块，松动率为 %。
处理松动槽楔块，同槽松动没超过块，没有连续松动块及以上的槽楔，处理松动率为 %。
电机槽楔处理后，整体槽楔松动率为 %。
验收合格。
标准：1.槽楔无超过三分之一空洞声、破裂、凸出、黄粉、松动、断股2. 同槽松动没超过2块;3. 同槽没有连续松动2块及以上的槽楔处理负责人：一级验收：二级验收：三级验收：32表6：发电机定子测温元件检查记录表（热工）33表7：发电机定子水压试验验收签证表发电机转子护环与转子本体结合面间隙测量记录表电机转子滑环外直径测量记录表发电机组轴瓦绝缘电阻检查表11：汽端端部进风时一风区各槽各风斗风速试验记录表表12 ：励端端部进风时九分区各槽各风斗风速试验记录表表13：二风区进风时一、三风区各槽各风斗风速试验记录表标准：无低于平均风速1/3的孔。
端部风路低于平均风速2/3的孔不超过4个，每槽不超过1个；槽部风路低于平均风速2/3的孔不超过6个，每槽不超过1个。
表17：发电机转子密封试验验收签证表发电机氢气冷却器水压试验记录表表19：滑环引线对地绝缘测量及极性倒换记录表发电机整体气密试验验收签证表滑环刷握、碳刷调整（更换）记录表湖南华润电力检修有限公司现场质量计划版次 A 页次20 修改：1编号：CRPHN--DQJX--12(2)如有相关的顾客财产，必须将顾客财产登记表和检验报告作为H点控制。
*为特殊过程，#为关键工序48。
660MW柴油发电机检修文件包
设备修前状况
检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷、）
技术交底负责人签字： 年 月 日
接受交底负责人签字： 年 月 日
版 次：第3版
二 修 前 准 备 卡
页码7/22
工 具 准 备
序号
工器具名称
规格
单位
数量
编号
准备情况
1
电动清洗枪
台
1
□
2
空气压缩机
台
1
□
3
移动电线盘
设备名称
柴油发电机
设备编号
电动机转子检修记录：
工作内容
转子检修
转子检修记录：（主要从转子鼠茏条和短路环、通风道、平衡块固定情况、铁芯变形情况、风叶及轴颈方面记录）
W-2
甲方验收
乙方验收
签 名
日 期
签 名
日 期
设备部点检
专业负责人
设备部班组
分项负责人
监理方
检修负责人
版 次：第3版
四 检修技术记录卡
页 码：17/22
现场准备项目
检查结果
1
清理设备及四周环境，设备零部件在地面放置必须有垫板支撑。
2
拆卸部件的安置规定及标志完善。
3
现场保卫及消防设施完善，备有废油收集用具。
4
起吊用具检验合格。
版 次：第3版
三检修工序卡
页 码：10/22
质检点分布
质
检
点
分
布
质检点序号
质检点内容
页 码
W-1
定子检修
11/22
W-2
转子检修
7.2用500V摇表测量定子三相绕组对地的绝缘电阻及吸收比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7
工作所需备品配件准备
7
8
工作所需消耗性材料准备
7
9
检修所需工器具准备
7
10
检修所需测量用具准备
7
11
检修所需试验器具及电动工器具准备
7
12
检修所需参考图纸资料
8
13
反事故技术措施计划
9
14
质量检验验收及技术监督计划
10
15
安全风险分析以及预防措施
11
16
检修程序
12～13
17
设备品质再鉴定单
13
1.3本检修作业文件包的消耗材料计划根据《发电设备标准A修材料消耗》并结合设备修前状态诊断编制。
1.4本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。
1.5本检修作业文件包的设备检修工序及质检点、技术监督设置参考《发电机组A检修标准项目和验收质量标准600MW机组电气专业》，并结合中国国电集团公司部分企业相关资料编制而成。
检修作业文件包
600MW发电机组
#1机组发电机A修作业文件包
批准：
审定：
审核：
编写：
国电××发电有限公司
2010年5月
国电
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
序 号
内 容
页 码
1
1
2
前言
2
3
概述
3
4
检修文件包附件目录
4
5
修前设备状态检查与诊断
5
6
工作所需工作人员计划
18
检修报告
15～18
19
检修情况记录
19
20
设备质量缺陷报告
20
21
不符合项报告
21
22
设备试运行申请单
22
23
反事故技术措施回执单
23
国电
××发电有限公司
#1机0年#1机组A修使用有效
前言
为认真贯彻执行《发电企业设备检修导则》、《中国国电集团公司燃煤机组检修管理办法（A版）》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化和高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。
1.6本检修作业文件包需经设备部审核，总工程师（生产副总经理）批准后方可使用。
2．编制目的
2.1有利于检修项目管理，规范检修作业行为，便于检修管理全过程控制，确保#1机发电机修后存在缺陷消除，指标符合要求。
2.2有利于检修方执行，提供完善、标准、规范的检修作业程序。
2.3有利于检修资料归档。
3.确保目标
附件目录
1
质量缺陷报告单（示意）
2
不符合项报告（示意）
3
设备试运行申请单（示意）
4
反事故措施回执单（示意）
国电
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
修前设备状态检查与诊断
设备状态：
1、#1发电机运行状况基本正常，发电机内部存在轻微漏油，每天励侧排污管排油约20克左右2、发电机出线温差A,温度为36℃.31℃.28℃.3、励磁A室进风滤网积灰.4、最近，上海生产的QFSN-600-2型发电机出现多台励侧端部因铁芯松动，导致线圈损坏现象，本次A修作为检查重点。
国电
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
概述
检修文件包编号
B-6-DQ001
检修计划名称
#1机组A级检修B标段第六项#1发电机大修
检修等级
A级
检修项目类型
标准项目
技术监督项目
电气监督2个
实际完成
质检点设置
H点计划15个
W点计划15个
实际完成
反措项目
有□个，无□
检修建议：
发电机解体，抽转子，检查收紧发电机定转子线圈、铁芯；检查清理测量研磨轴瓦密封瓦；发电机线圈检查试验；氢气冷却器密封情况检查试验,更换氢气冷却器,发电机密封结合面更换密封垫；清扫出线箱积灰,检查出线接点紧固.,检查更换励磁碳刷,清扫励磁A室通风网,.检查A轴接地碳刷情况。
检查人： 日期：
国电
1.编制说明
1.1本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。
1.2本检修作业文件包适用于600MW机组#1机发电机标准A级检修及类似于A级检修性质的检修。
实际完成
设备异动项目
有2个，无□
实际完成
项目变更情况
有□个，无□
实际完成
不符合项统计
有□个，无□
质量缺陷报告统计
有1个，无□
是否需要再鉴定
品质再鉴定有□个，无□；功能再鉴定有□个，无□
工作票号
检修工作描述
#1机组发电机A修
检修工作内容
发电机解体，抽转子，检查收紧发电机定转子线圈、铁芯；检查清理测量研磨轴瓦密封瓦；发电机线圈检查试验；氢气冷却器密封情况检查试验,更换氢气冷却器,发电机密封结合面更换密封垫；清扫出线箱积灰,检查出线接点紧固.,检查更换励磁碳刷,清扫励磁A室通风网,.检查A轴接地碳刷情况,
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
资源准备
工作所需工作人员计划
检修人员和配合人员
需用人数
需用工时
统计工时
专责工
1
80
作业工
4
320
临时工
6
480
电焊工
1
8
架子工
2
16
试验工
备注
统计工时=需用人数×工时
工作所需备品配件准备
序号
名称
规格型号
单位
数量
单价
编码
设备型号
QFSN-600-2
设备编码
检修地理位置
#1机组13.7米层
计划开工时间
2010.9.15
计划完成时间
2019.11.10
实际开工时间
实际完成时间
工作接受单位
工作负责人
国电
××发电有限公司
#1机组发电机
A修作业文件包
版次：1
2010年#1机组A修使用有效
文件包附件目录
序号
项目内容（工序描述）
3.1确保#1机发电机检修全过程无不安全因素发生。
3.2确保#1机发电机检修项目的验收率、合格率为100%，质量评价为“优秀”。
3.3实现#1机发电机修后一次性启动成功，达到修后连续运行180天无故障。
3.4确保#1机发电机修后氢气泄漏量小于10立方米/天。
3.5 实现#1发电机修后#7#8#9瓦振动小于0.076mm。
1
氢气冷器
个
1
2
密封胶
53351TG
筒
5
3
密封垫
TN9001
捆
1
4
氢冷密封垫
5B174.331
米
20
5
自封堵头
WH-5A454.618
个
5
6
电刷
5.578.586
个
144
7
8
9
工作所需消耗性材料准备
序号
名称
规格型号
单位
数量
单价
编码
1
煤油
千克
30
2
松动液
瓶
5
3
毛刷
2寸
把
10
4
白布
米
50
5
密封脂
1587
支
5
6
白绸布
米
20
7
