剪力墙模板施工工艺

剪力墙模板施工工艺

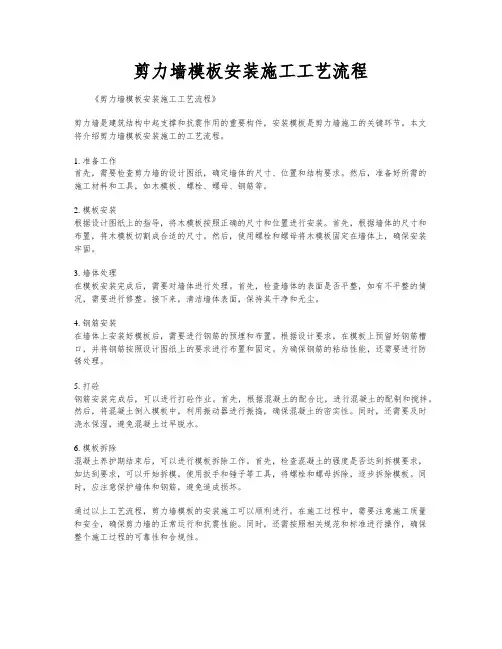

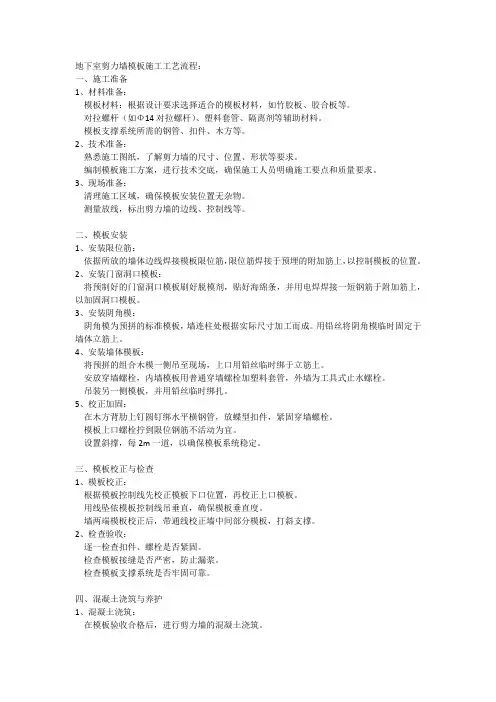

1、工艺流程

放线定位→模板安放预埋件→安装就位一侧模板→安装支撑→插入穿墙螺栓及套管等→安装就位另一侧模板及支撑→调整模板位置→紧固穿墙螺栓→固定支撑→检查校正→连接相邻模板

2、操作要点

1）放线定位：根据建筑轴线放出控制线及剪力墙安装边线；根据边线订压脚板（电梯井内侧需用钉固定起板木方）。

2）安装就位一侧模板：按放线位置订好压脚板，然后进行模板的拼装，边安装边插入穿墙螺栓和套管，穿墙螺栓的规格和间距在设计模板时应明确规定。有门窗洞口的墙体，宜先安好一侧模板，待弹好门窗洞口位置线后再安另一侧模板，且在安另一侧模板前清理墙内杂物、垃圾。

3）安装支撑：根据模板设计要求安装墙模板的拉杆或斜撑。一般内墙可在俩侧加斜撑，若为外墙时应在俩侧同时安装拉杆和斜撑，且边安装边校正其平整度、垂直度。斜撑的布置应按模板专项方案设计的间距、技术要求安装。

4）插入穿墙螺栓及套管等：为保证剪力墙墙体施工质量，必须安装钢筋保护层垫块，垫块为砂浆垫块或塑料卡环。垫块厚度因工程部位不同而不同，，水平、竖向成线，横平竖直，间距均匀。

5）安装就位另一侧模板及支撑：按放线位置订好压脚板，然后进行模板的拼装，边安装边插入穿墙螺栓和套管，穿墙螺栓的规格和间距在设计模板时应明确规定。有门窗洞口的墙体，宜先安好一侧模板，待弹好门窗洞口位置线后再安另一侧模板，且在安另一侧模板前清理墙内杂物、垃圾。

6）调整模板位置、紧固穿墙螺栓：模板安装完毕应检查一遍扣件、螺栓、拉顶撑是否牢固，模板拼接及底边是否严密。

7）固定支撑、检查校正：检查剪力墙模板的垂直度、墙体厚度、保护层厚度是否满足设计及规范要求，满足后即可固定模板支撑，边固定边校正。

8）验收交付下一道工序施工：剪力墙模板安装完成后在自检合格的基础上填报相关验收资料，经各方责任主体验收合格后交付下道工序施工。
