测量磁导率
磁导率测试方法
磁导率测试方法
磁导率测试是一种用于测量物质对磁场的响应程度的方法。
磁导率是一个物质特性，它描述了物质在磁场中的磁化程度。
磁导率测试方法可以用于各种材料，包括固体、液体和气体。
这种测试方法广泛应用于材料科学、物理学、材料工程等领域，用于分析材料的磁性和磁化特性。
一种常见的磁导率测试方法是磁化曲线测试。
在这种测试中，样品被置于一个恒定磁场中，然后测量在不同磁场强度下样品的磁化强度。
通过这些测量数据可以绘制出磁化曲线，从而分析材料的磁导率。
另一种常用的磁导率测试方法是感应磁导率测试。
在这种测试中，样品被放置在一个变化的磁场中，然后测量在不同时间点下样品的感应磁场强度。
通过分析感应磁场与施加磁场之间的关系，可以计算出材料的磁导率。
除了这些传统的磁导率测试方法，还有一些新兴的测试方法，如磁力显微镜测试、磁阻测试和磁感应强度测试等。
这些测试方法利用了现代仪器设备和技术，可以更准确地测量材料的磁导率。
磁导率测试在材料研究和工程设计中具有重要的应用。
通过测量材料
的磁导率，可以了解材料的磁性质、磁化特性以及对磁场的响应情况。
这对于开发新的磁性材料、设计磁性器件以及研究材料的磁性行为具有重要意义。
总结来说，磁导率测试是一种用于测量物质对磁场响应程度的方法。
通过磁导率测试可以了解材料的磁性质、磁化特性以及对磁场的响应情况，对于材料科学和工程设计具有重要意义。
磁导率测试
磁导率测试
磁导率测试是一种常见的物理测试方法，用于测量材料对磁场的响应能力。
磁导率是材料对磁场的响应能力的度量，通常用符号μ表示。
磁导率测试可以帮助我们了解材料的磁性质，从而更好地应用于实际生产和科学研究中。
磁导率测试的原理是利用磁场对材料的磁化程度进行测量。
在测试过程中，我们需要将材料置于磁场中，然后测量材料的磁化程度。
根据磁场的强度和材料的磁化程度，我们可以计算出材料的磁导率。
磁导率测试可以应用于各种材料，包括金属、合金、陶瓷、塑料等。
不同材料的磁导率不同，因此需要根据具体材料的特性来选择测试方法和仪器。
常见的磁导率测试仪器包括霍尔效应测试仪、磁滞回线测试仪等。
磁导率测试在实际应用中具有广泛的应用价值。
例如，在电子工业中，磁导率测试可以用于测试电感器、变压器等元件的磁性能；在材料科学中，磁导率测试可以用于研究材料的磁性质和磁相变等现象。
磁导率测试是一种重要的物理测试方法，可以帮助我们了解材料的磁性质，从而更好地应用于实际生产和科学研究中。
物理实验技术中的材料磁导率测量与分析方法
物理实验技术中的材料磁导率测量与分析方法在物理学和材料科学领域，了解材料磁导率的测量与分析方法对于深入研究材料特性以及开发相关技术具有重要意义。
本文将介绍主要的材料磁导率测量方法，并探讨分析磁导率数据的常用技术。
一、恒定磁场法恒定磁场法是一种常见的测量材料磁导率的方法。
该方法使用一个稳定的恒定磁场作用在待测样品上，并测量样品感应的磁场强度。
根据安培定律，由磁感应强度与电流的关系，可以计算得到材料的磁导率。
在实验中，可以使用电磁铁或永磁铁产生恒定磁场，将待测样品放置在磁场中，并使用磁场感应仪等设备测量样品感应的磁场强度。
通过改变磁场强度、样品形状和大小等条件，可以获得不同条件下的磁导率数据，从而进一步分析材料的磁性特性。
二、交变磁场法交变磁场法是另一种测量材料磁导率的重要方法。
该方法利用交变磁场对材料分子的磁矩产生作用，进而导致材料内部电流的变化。
通过测量电流的相位差和振幅变化，可以得到材料的磁导率数据。
实验中使用的交变磁场源可以是交变电流、脉冲磁场或旋转磁场。
将待测样品放置在交变磁场中，利用电流计、霍尔效应传感器等设备测量样品内部电流的变化。
通过改变交变磁场的频率和振幅，可以获取不同频率下的磁导率数据，进一步分析材料的磁性特性。
三、振荡法振荡法是一种常用的测量高频范围内材料磁导率的方法。
该方法通过将待测样品放置在谐振电路中，测量谐振频率或电路的品质因数变化，进而得到材料的磁导率数据。
实验中使用的谐振电路可以是LC谐振电路、RC谐振电路或LCR谐振电路等。
通过改变电路参数，如电容值、电感值或外部磁场等，可以获取不同条件下的磁导率数据。
此外，振荡法还可以用于测量磁导率的温度依赖性，从而更全面地分析材料的磁性特性。
四、分析方法在获取材料磁导率数据后，常常需要进行进一步的分析处理，以获得更多有关材料电磁性质的信息。
以下是几种常见的分析方法：1. 背景磁导率修正：由于实验系统本身或附加器件等原因，可能存在背景磁导率影响。
磁导率测量方法
磁导率测量方法磁导率是描述磁场性质的重要参数，用于描述磁场的响应能力。
常见的磁导率测量方法包括:1. 磁导率手动测量法：该方法基于霍耳效应，通过测量磁感应强度与磁场强度之间的相位差来计算出磁导率。
该方法需要使用霍耳传感器和电路来分析感应信号，但精度和可靠性较低。
2. 电动势法：该方法通过测量电动势来计算出磁导率。
该方法通常使用一个磁感应线圈和一个电源，将线圈放置在磁场中，测量电动势的大小和相位差，从而计算出磁导率。
该方法具有较高的精度和可靠性，但需要复杂的设备和电路。
3. 磁感应强度法：该方法通过测量磁感应强度来计算出磁导率。
该方法通常使用一个磁感应线圈和一个测量电路，将线圈放置在磁场中，测量磁感应强度的大小和相位差，从而计算出磁导率。
该方法具有较高的精度和可靠性，但需要复杂的设备和电路。
4. 数字磁导率测量仪：该仪器使用现代数字信号处理技术，可以实时测量磁导率。
该方法基于磁感应强度的变化，通过测量磁场强度的变化来计算磁导率。
该方法具有较高的精度和可靠性，但需要较高的技术和成本。
拓展:磁导率是描述磁场性质的重要参数，用于描述磁场的响应能力。
磁场强度与电流强度之间的关系称为磁导率，用希腊字母μ表示。
磁导率是一个常数，用于描述磁场的响应能力，即磁场能够响应电流的能力。
磁导率的测量方法包括电动势法、磁感应强度法、数字磁导率测量仪等。
电动势法需要使用霍耳传感器和电路来分析感应信号，磁感应强度法需要使用一个磁感应线圈和一个测量电路，数字磁导率测量仪则使用现代数字信号处理技术。
磁导率的测量方法取决于所需的精度和可靠性。
手动测量法具有较高的精度和可靠性，但成本较低;电动势法具有较高的精度和可靠性，但需要复杂的设备和电路;磁感应强度法具有较高的精度和可靠性，但需要较高的技术和成本;数字磁导率测量仪则具有较高的精度和可靠性，但需要较高的技术和成本。

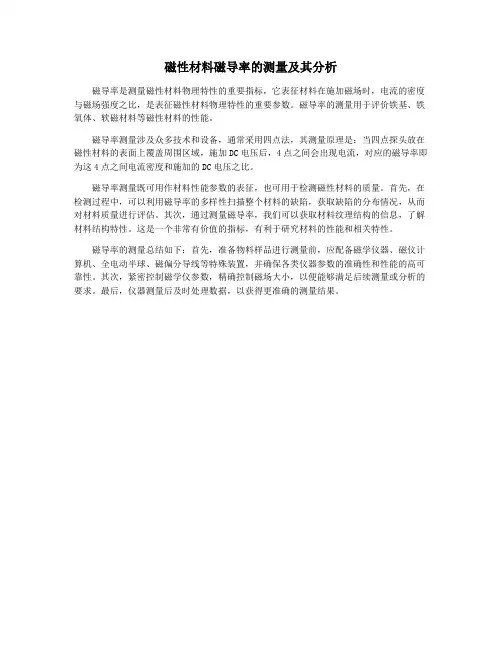

磁性材料磁导率的测量及其分析
磁性材料磁导率的测量及其分析
磁导率是测量磁性材料物理特性的重要指标，它表征材料在施加磁场时，电流的密度与磁场强度之比，是表征磁性材料物理特性的重要参数。
磁导率的测量用于评价铁基、铁氧体、软磁材料等磁性材料的性能。
磁导率测量涉及众多技术和设备，通常采用四点法，其测量原理是：当四点探头放在磁性材料的表面上覆盖周围区域，施加DC电压后，4点之间会出现电流，对应的磁导率即为这4点之间电流密度和施加的DC电压之比。
磁导率测量既可用作材料性能参数的表征，也可用于检测磁性材料的质量。
首先，在检测过程中，可以利用磁导率的多样性扫描整个材料的缺陷，获取缺陷的分布情况，从而对材料质量进行评估。
其次，通过测量磁导率，我们可以获取材料纹理结构的信息，了解材料结构特性。
这是一个非常有价值的指标，有利于研究材料的性能和相关特性。
磁导率的测量总结如下：首先，准备物料样品进行测量前，应配备磁学仪器、磁仪计算机、全电动半球、磁偏分导线等特殊装置，并确保各类仪器参数的准确性和性能的高可靠性。
其次，紧密控制磁学仪参数，精确控制磁场大小，以便能够满足后续测量或分析的要求。
最后，仪器测量后及时处理数据，以获得更准确的测量结果。

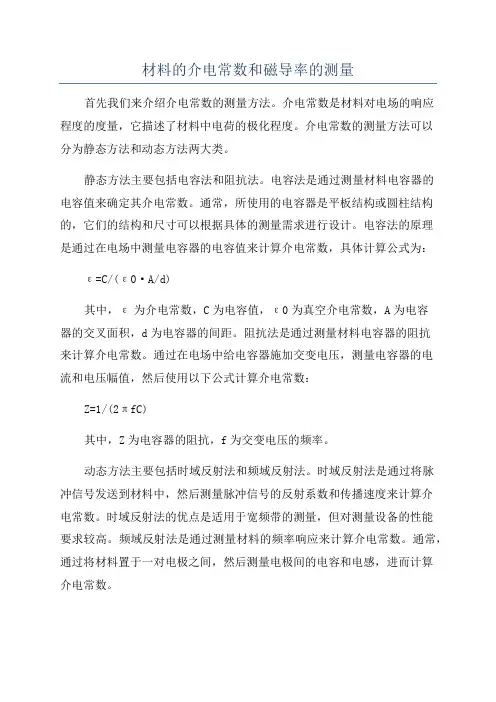

材料的介电常数和磁导率的测量
材料的介电常数和磁导率的测量首先我们来介绍介电常数的测量方法。
介电常数是材料对电场的响应程度的度量，它描述了材料中电荷的极化程度。
介电常数的测量方法可以分为静态方法和动态方法两大类。
静态方法主要包括电容法和阻抗法。
电容法是通过测量材料电容器的电容值来确定其介电常数。
通常，所使用的电容器是平板结构或圆柱结构的，它们的结构和尺寸可以根据具体的测量需求进行设计。
电容法的原理是通过在电场中测量电容器的电容值来计算介电常数，具体计算公式为：ε=C/(ε0·A/d)其中，ε为介电常数，C为电容值，ε0为真空介电常数，A为电容器的交叉面积，d为电容器的间距。
阻抗法是通过测量材料电容器的阻抗来计算介电常数。
通过在电场中给电容器施加交变电压，测量电容器的电流和电压幅值，然后使用以下公式计算介电常数：Z=1/(2πfC)其中，Z为电容器的阻抗，f为交变电压的频率。
动态方法主要包括时域反射法和频域反射法。
时域反射法是通过将脉冲信号发送到材料中，然后测量脉冲信号的反射系数和传播速度来计算介电常数。
时域反射法的优点是适用于宽频带的测量，但对测量设备的性能要求较高。
频域反射法是通过测量材料的频率响应来计算介电常数。
通常，通过将材料置于一对电极之间，然后测量电极间的电容和电感，进而计算介电常数。
接下来我们来介绍磁导率的测量方法。
磁导率是材料对磁场的响应程度的度量，它描述了材料中磁性物质的含量和分布。
磁导率的测量方法主要有磁化曲线法和磁化电流法。
磁化曲线法是通过测量材料在外加磁场下得到的磁化曲线来计算磁导率。
测量时，材料样品被放置在电磁铁中，然后在外加磁场的作用下，测量材料的磁化强度和磁场强度，计算得到磁化曲线。
根据磁化曲线的特征，可以计算出材料的磁导率。
磁化电流法是通过通过在材料中施加交变电流，测量材料的磁场分布和电压分布，并计算得到磁导率。
磁化电流法适用于广泛的频率范围，并且可以用于不同形状和尺寸的样品。
介电常数和磁导率的测量方法在很多领域都有广泛的应用。
磁导率测量原理
磁导率测量原理
磁导率测量原理：
①定义理解磁导率μ表示材料对磁场响应能力其值等于磁通密度B与磁场强度H之比单位为亨利每米H/m；
②真空对比真空磁导率μ0为常数4π×10^-7H/m其他物质磁导率可表示为μr=μ/μ0大于1说明材料能增强磁场；
③直流测量法将待测样品置于已知磁场中测量其内部感应出的磁感应强度计算两者比值得到磁导率大小；
④交流测量法适用于软磁材料采用LCR电桥测量材料在交变磁场作用下呈现出来的感抗进而推出磁导率；
⑤谐振法利用LC电路当电感L由样品充当且调整频率f使整个回路发生谐振此时可以根据共振条件求解μ；
⑥磁阻效应对于硬磁永磁材料可基于磁阻效应设计传感器当磁场方向改变时传感器电阻发生变化由此推算；
⑦磁通门技术利用磁通门传感器高灵敏度特点直接测量磁场梯度再结合样品尺寸计算出其整体磁导率；
⑧霍尔效应通过在样品两侧施加恒定电流并在垂直方向施加磁场观测霍尔电压变化间接反映磁导率变化；
⑨核磁共振在医学地质等领域常用NMR技术其基本原理也是基于原子核在外加磁场中发生能级分裂现象；
⑩微波测量法适用于测量高频下材料磁导率特点是在微波波段测量传输线中插入样品后反射系数变化；
⑪磁光克尔效应适用于薄膜样品当偏振光入射到磁性薄膜表面时其偏振方向会发生旋转该角度与μ有关；
⑫计算机仿真随着计算电磁学发展现在可以通过建立数值模型模拟不同条件下材料磁导率分布情况。
磁性材料的磁导率与饱和磁化强度
磁性材料的磁导率与饱和磁化强度磁性材料是一类具有磁性的材料，其在磁场中表现出特定的磁性行为。
磁导率和饱和磁化强度是描述磁性材料特性的两个重要参数。
本文将从原理、测量以及应用等方面探讨磁性材料的磁导率与饱和磁化强度。
一、磁导率的原理及测量方法1. 磁导率的基本原理磁导率是指磁性材料在单位磁场中所产生的磁感应强度与磁场强度的比值，通常用符号μ表示。
磁导率可以分为绝对磁导率和相对磁导率两种。
绝对磁导率是指在无限远离材料时的磁场强度与磁感应强度之比，用符号μ₀表示；相对磁导率是指材料在一定磁场中的磁导率与真空（或空气）中的磁导率之比，用符号μᵣ表示。
2. 磁导率的测量方法目前常用的测量磁导率的方法有静态法和动态法。
静态法是指通过测量磁场中材料的磁感应强度与磁场强度之比来确定磁导率。
其中，最常用的方法是使用霍尔效应传感器，通过测量磁场和电流之间的关系来计算磁感应强度。
动态法是指通过测量材料在交变磁场中的电磁感应现象来确定磁导率。
其中，最常用的方法是使用恒定频率的交变磁场，通过测量感应电流和磁场的相位差来计算磁导率。
二、饱和磁化强度的原理及测量方法1. 饱和磁化强度的基本原理饱和磁化强度是指在外加磁场作用下，磁性材料磁化程度达到最大时的磁感应强度。
饱和磁化强度可以反映材料的磁化能力和磁性强度，通常用符号Bᵤ表示。
2. 饱和磁化强度的测量方法目前常用的测量饱和磁化强度的方法有贴片法和霍尔效应法。
贴片法是指将磁性材料制成薄片，通过测量磁感应强度和磁场强度之间的关系来确定饱和磁化强度。
其中，最常用的方法是使用磁感应强度计和恒定磁场，通过调节磁场强度并测量相应的磁感应强度来确定饱和磁化强度。
霍尔效应法是指通过测量磁场和电流之间的关系来确定饱和磁化强度。
其中，最常用的方法是使用霍尔效应传感器，通过测量磁场和电流的关系来计算磁感应强度，并进而确定饱和磁化强度。
三、磁导率与饱和磁化强度的关系及应用1. 磁导率与饱和磁化强度的关系磁导率和饱和磁化强度是磁性材料的重要参数，它们之间存在一定的关系。
磁学中的磁导率研究与测量方法
磁学中的磁导率研究与测量方法磁学是物理学的一个重要分支，研究物质的磁性质和磁场的相互作用。
磁导率是磁学中一个重要的物理量，用于描述物质对磁场的响应能力。
本文将探讨磁导率的研究意义、常见测量方法以及相关应用。
磁导率是指物质在外加磁场下的磁化程度，是磁场强度与磁化强度之间的比值。
它的研究对于理解物质的磁性质和磁场的相互作用具有重要意义。
磁导率可以分为绝对磁导率和相对磁导率两种类型。
绝对磁导率是指物质在真空中的磁导率，而相对磁导率是指物质在磁场中的磁导率。
测量磁导率的方法有很多种，其中最常用的是磁滞回线法和霍尔效应法。
磁滞回线法是通过测量物质在不同磁场强度下的磁化强度来确定磁导率。
在实验中，可以使用霍尔效应测量物质的磁导率。
霍尔效应是指当电流通过一块导电材料时，在垂直于电流方向的磁场作用下，会在材料的两侧产生一个电势差。
通过测量这个电势差和电流的比值，可以得到物质的磁导率。
除了磁滞回线法和霍尔效应法，还有其他一些测量磁导率的方法，如磁力平衡法、电感法和磁共振法等。
这些方法各有特点，可以根据实际需要选择适合的方法进行测量。
磁导率的研究在科学研究和工程应用中具有广泛的应用价值。
在材料科学领域，研究磁导率可以帮助我们了解材料的磁性质和磁场的相互作用，从而设计和合成新型材料。
在电子技术领域，研究磁导率可以用于设计和制造磁性元件，如磁存储器和传感器。
在地球物理学领域，研究磁导率可以帮助我们了解地球内部的磁场分布和地球的磁性质。
此外，磁导率还在医学领域有着重要的应用。
磁共振成像（MRI）是一种常用的医学影像技术，它利用磁导率的差异来生成图像。
通过测量人体组织的磁导率，可以获得高分辨率的图像，帮助医生诊断疾病。
总之，磁导率是磁学中一个重要的物理量，研究磁导率对于理解物质的磁性质和磁场的相互作用具有重要意义。
测量磁导率的方法有很多种，可以根据实际需要选择适合的方法进行测量。
磁导率的研究在科学研究和工程应用中具有广泛的应用价值，可以帮助我们设计新型材料、制造磁性元件，并在医学领域提供高分辨率的影像。
测量磁导率
一、测量磁导率一．实验目的：测量介质中的磁导率大小二．实验器材：DH4512型霍尔效应实验仪和测试仪一套，线圈一副（N匝）万用表一个三．实验步骤1. 测量并计算磁场强度H○1测量线圈周长L。
○2线圈通电，测的线圈中的电流为I0，则总的电流为I M=N •I0○3由磁介质安培环路定理的积分形式可知：∮c H •dl=I故H •L= N •I0，H=（N •I0）/L.2.测量并计算磁感应强度B——利用霍尔效应实验○1实验原理：霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如下图1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X 正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力f E的作用。
随着电荷积累的增加，f E增大，当两力大小相等（方向相反）时，f L=－f E，则电子积累便达到动态平衡。
这时在A、B两端面之间建立的电场称为霍尔电场E H，相应的电势差称为霍尔电势V H。
设电子按平均速度，向图示的X负方向运动，在磁场B作用下，所受洛仑兹力为：f L=－e B式中：e 为电子电量，为电子漂移平均速度，B为磁感应强度。
同时，电场作用于电子的力为：f E l图1 霍尔效应原理式中：E H为霍尔电场强度，V H为霍尔电势，l为霍尔元件宽度当达到动态平衡时:f L=－f E B=V H/l 9-1设霍尔元件宽度为，厚度为d ，载流子浓度为 n ，则霍尔元件的工作电流为9-2由(9-1)、(9-2)两式可得：9-3即霍尔电压V H(A、B间电压)与Is、B的乘积成正比，与霍尔元件的厚度成反比，比例系数称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，只要测出（伏），以及（安），（高斯）和（厘米）可按下式计算（厘米3/库仑）。
磁导率测量
磁导率μ是描述物质磁性的最基本的宏观物理量之一。
根据所加磁场的性质，磁导率分为静态磁导率、复数磁导率和张量磁导率。
三种磁导率的测量方法也有所不同。
静态磁导率测量静态磁导率是物质在静磁场H的作用下磁感应强度B与H的比值,即μ＝B/H。
静态磁导率一般用冲击检流计测量。
复数磁导率测量复数磁导率是物质在交变磁场h的作用下交变磁感应强度b与h的比值。
b与h常常具有不同的相位，因为μ为复数，即μ＝b/h＝μ′-jμ″，式中μ″表示材料的磁损耗。
当频率从几赫到几十兆赫时，在用被测材料制成的环状磁芯上均匀绕制线圈，测出线圈的电感L和电阻R，利用公式μ/μ0＝【(R-R0)+jωL】/jωL0＝L/L0+(R-R0)/jωL0计算出复数磁导率。
式中，μ0为空气的磁导率,L0和R0分别为无磁芯时同一线圈的电感和电阻。
在微波频率范围内常用的测量方法有驻波法和谐振腔法。
①驻波法：将传输线（波导或同轴线）终端短路，形成驻波。
将薄片状（波导中）或圆环状(同轴线中)的待测样品（厚度远小于待测材料中的波长）放在电场驻波的节点上，记下放入样品前后驻波比的变化和节点的位移，从下式算出复数磁导式中t为待测样品的厚度，S为波节点的位移；λ0为自由空间波长；ρ为加入样品后的驻波系数;ρ0为未加样品时的驻波系数。
这种方法比较简单，但灵敏度不高。
②谐振腔法：可用同轴谐振腔或波导谐振腔。
同轴谐振腔常用于微波频率的低端，在腔内附加电容后也可以用于几十兆赫的频率。
将待测材料的小圆环样品放入腔内磁场波腹处,测量放入样品前后谐振频率和Q值的变化，从而计算出磁导率的实部和虚部。
也可以固定信号频率不变，改变腔体的长度或附加电容的大小，使加入待测样品前后分别调至谐振，根据腔体长度（或电容大小）和Q值的变化计算出磁导率。
为了提高测量精度，还可以将与待测样品形状相同的铜环放在待测样品的同一位置进行测量，根据谐振腔长度的变化来计算磁导率。
采用波导谐振腔时将待测材料小球或细圆（方）柱放至矩形腔或圆柱腔中的电场波节点，测量放入样品前后谐振频率和Q值的变化，算出复数磁导率。
磁导率测量方法
磁导率测量方法磁导率是材料对磁场的响应能力，它是描述材料磁性的重要物理量。
准确测量磁导率对于材料研究和工程应用都具有重要意义。
本文将介绍几种常用的磁导率测量方法，并对其原理和应用进行拓展。
一种常用的磁导率测量方法是霍尔效应法。
霍尔效应是指当电流通过一块导电材料时，由于磁场的存在，会在材料内部产生电场。
利用霍尔效应，可以测量材料在磁场中的电阻变化，从而间接推导出材料的磁导率。
这种方法的优点是测量精度较高，适用于多种材料，但需要较复杂的实验装置和数据处理。
另一种常用的磁导率测量方法是负载法。
负载法是通过测量材料在磁场中的磁化过程，来推导出材料的磁导率。
具体操作是将待测材料置于恒定磁场中，测量材料的磁化曲线，然后通过分析曲线得到材料的磁导率。
负载法适用于测量各种材料的磁导率，且比较简便，但对于磁导率较小的材料，测量精度较低。
此外，还有一种常用的磁导率测量方法是磁化曲线法。
磁化曲线法是通过测量磁场中材料的磁化曲线，推导出材料的磁导率。
具体操作是将待测材料置于变化的磁场中，测量材料的磁化强度与磁场强度的关系，然后通过分析曲线得到材料的磁导率。
磁化曲线法适用于测量各种材料的磁导率，且测量精度较高，但需要较复杂的实验装置和数据处理。
此外，还有其他一些磁导率测量方法，如螺旋线法、磁滞回线法等。
这些方法各有特点，可以根据具体的实验需求选择合适的方法进行测量。
总的来说，磁导率测量方法有多种选择，每种方法都有其适用的范围和特点。
在进行磁导率测量时，需要根据具体需求选择合适的方法，并结合实验条件和设备选择合适的操作方案。
通过准确测量磁导率，可以更好地了解材料的磁性特性，为材料的应用和研究提供有力支持。
材料介电常数和磁导率测试
材料介电常数和磁导率测试材料的介电常数和磁导率是材料特性的重要参数，它们对材料的电磁性能具有重要影响。
本文将介绍介电常数和磁导率的概念、测试方法以及它们在材料应用中的作用。
介电常数是描述材料在外电场作用下电极化程度的物理量。
它反映了材料对电场的响应能力。
介电常数的大小与材料的极化效应密切相关，不同材料的介电常数差异很大。
介电常数可分为静电介电常数和动态介电常数。
静电介电常数是指在静态电场下的极化效应，而动态介电常数则是指在高频电场下的极化效应。
测量介电常数的方法有多种，常用的有热释电流法、电容法和瞬态电流法等。
其中，电容法是最常用的方法之一。
电容法通过测量材料在电场作用下的电容变化来确定介电常数。
该方法操作简便，测量精度较高。
接下来，我们来介绍一下磁导率。
磁导率是描述材料对磁场的响应能力的物理量。
它反映了材料对磁场的导磁性能。
磁导率的大小决定了材料在磁场中的磁化程度。
不同材料的磁导率差异很大，磁导率可正可负。
正磁导率表示材料对磁场的增强作用，负磁导率则表示材料对磁场的削弱作用。
测量磁导率的方法也有多种，常用的有霍尔效应法、磁滞回线法和磁化曲线法等。
其中，霍尔效应法是最常用的方法之一。
霍尔效应法通过测量材料在磁场作用下产生的霍尔电压来确定磁导率。
该方法测量精度较高，适用于各种材料的磁导率测量。
介电常数和磁导率是材料性能的重要指标，它们在材料应用中起着重要作用。
在电子器件领域，介电常数和磁导率的大小直接影响着电子器件的性能。
例如，在微波通信领域中，高介电常数的材料可以用于制作微波电容器，而高磁导率的材料可以用于制作微波电感器。
在电力系统中，高介电常数的材料可以用于制作绝缘材料，而高磁导率的材料可以用于制作电力变压器的铁芯。
介电常数和磁导率还在其他领域有着广泛的应用。
在医学领域，介电常数被用于测量人体组织的电阻率，以便进行医学诊断。
在地球物理勘探领域，磁导率被用于测量地下矿产资源的分布情况。
在材料科学领域，介电常数和磁导率的研究有助于开发新型功能材料。
磁导率的实验测量与计算
磁导率的实验测量与计算磁导率是物质对磁场的响应能力的度量，是描述物质对磁场敏感程度的物理量。
磁导率的实验测量与计算是研究磁性材料磁性特性的重要手段之一。
本文将介绍一种常用的实验方法以及对磁导率进行计算的方法。
实验测量磁导率的方法主要有平衡法和悬浮法两种。
平衡法的原理是通过调整磁场强度以及其他参数，使磁体内外磁场达到平衡，从而得到磁导率的数值。
而悬浮法的原理是通过测量物体在磁场中的悬浮力，推导得到磁导率的数值。
在实验测量中，需要用到一些仪器设备，如恒流源、恒压源、电流表、电压表、磁场计等。
首先，需要将待测物体放置在磁场中，然后分别控制电流和电压源来调整磁场强度和其他参数。
测量过程中需要注意保持磁场的稳定以及其他因素的影响，如温度的变化等。
实验测量得到的数据需要经过一系列的计算来得到磁导率的数值。
磁导率的计算公式一般为μ = B / (μ₀H)，其中B为磁感应强度，H为磁场强度，μ₀为真空中的磁导率。
在实验中，可以通过测量磁场强度和磁感应强度来计算得到磁导率。
另外，在实验测量中还需要考虑到一些实际问题的影响，如非线性磁导率以及温度的变化。
非线性磁导率是指在磁场不强时，物体对磁场的响应不是线性的。
对于非线性磁导率的测量和计算，需要采用更为复杂的方法，如变磁场法等。
在实验中，还可以通过测量不同材料的磁导率来比较它们的性质。
磁导率可以提供物质对磁场的响应程度的信息，从而研究材料的磁性特性、电磁场传导特性等。
通过比较不同材料的磁导率，可以更好地理解材料的性质以及应用。
综上所述，磁导率的实验测量与计算是研究磁性材料磁性特性的重要手段。
通过合适的实验方法和计算方法，可以得到材料的磁导率数值，进而分析材料的磁性特性和电磁传导特性。
实验测量和计算磁导率是研究材料性质和应用提供重要参考依据的一种方法。
在实验测量与计算磁导率过程中，还要考虑其他因素的影响，例如温度的变化。
温度对材料的磁导率有一定的影响，因为温度的变化可以改变材料中的自由磁化电流和磁导率。
物理实验中的磁导率测量技术要点
物理实验中的磁导率测量技术要点磁导率是描述材料磁性的一个重要物理量，其测量对于材料性质研究和应用具有重要意义。
在物理实验中，磁导率的测量涉及多种技术要点，包括实验装置、数据处理以及误差控制等方面。
本文将从这些方面对物理实验中的磁导率测量技术要点进行讨论。
实验装置是进行磁导率测量的关键。
一种常见的实验装置是四引线法，它是一种基于电磁感应的测量技术。
在该装置中，磁场由一个线圈产生，被测材料放置在线圈中心。
线圈中通以交变电流，产生的磁场通过被测材料，进而感应出感应电动势。
通过测量感应电动势和线圈参数，可以计算得到材料的磁导率。
实验装置的设计和搭建要考虑材料的尺寸限制、线圈参数的选择以及测量信号的稳定性等因素。
数据处理是实验中不可忽视的一环。
在磁导率测量中，由于实验中可能存在一些噪声和误差，对原始数据进行处理是必要的。
一种常见的数据处理方法是使用差分方式，通过对感应电动势进行微分和积分操作，可以得到更稳定的信号。
此外，还可以采用滤波器对数据进行滤波处理，去除高频噪声和低频漂移。
数据处理的目标是尽可能提高实验结果的精确性和可靠性。
误差控制是实验中必须重视的一方面。
在磁导率测量中，存在多种误差来源，包括线圈参数的测量误差、环境磁场的影响以及材料本身的非线性等。
为了减小这些误差的影响，可以采取一些措施。
例如，在线圈参数的测量中，可以使用仪器精确测量，减小人为误差的影响。
在实验过程中，可以采取屏蔽措施，避免环境磁场对实验结果的干扰。
此外，在磁导率测量中还可以进行多次重复测量，通过数据的平均值来降低实验误差。
除了上述要点外，物理实验中的磁导率测量还需要注意一些其他方面。
例如，在实验设计时要考虑到材料的性质和使用范围，选择适当的实验参数和方法。
此外，还需注意实验条件的控制，如温度、湿度等因素对测量结果的影响。
这些因素可能会引入额外的误差，因此在实验中要进行相应的控制和校正。
综上所述，物理实验中的磁导率测量涉及多种技术要点。
超导磁体的磁导率测量与分析方法总结
超导磁体的磁导率测量与分析方法总结超导磁体是一种特殊的电磁设备，具有极高的磁导率。
磁导率是描述物质对磁场响应能力的物理量，对于超导磁体的性能评估和优化具有重要意义。
本文将总结超导磁体的磁导率测量与分析方法，以期为相关研究提供参考。
一、引言超导磁体是一种通过电流在超导材料中产生极高磁场的装置，广泛应用于医学成像、核磁共振、粒子加速器等领域。
磁导率是衡量超导磁体性能的重要指标之一，其数值越大，说明超导磁体对外加磁场的响应能力越强。
因此，准确测量和分析超导磁体的磁导率具有重要意义。
二、磁导率测量方法1. 直接测量法直接测量法是最常用的磁导率测量方法之一。
该方法通过施加外加磁场，测量超导磁体对磁场的响应，从而计算出磁导率的数值。
直接测量法的优点是简单易行，但其缺点是需要较为复杂的实验装置和精确的测量技术。
2. 间接测量法间接测量法是另一种常用的磁导率测量方法。
该方法通过测量超导磁体的电阻率和磁场分布等参数，利用电磁理论和数值模拟方法计算出磁导率的数值。
间接测量法的优点是不需要直接施加外加磁场，可以通过间接手段获取磁导率的信息。
三、磁导率分析方法1. 实验数据分析实验数据分析是磁导率研究中不可或缺的一环。
通过对实验数据的处理和分析，可以得到超导磁体的磁导率曲线和相关参数。
常用的数据分析方法包括拟合曲线、统计分析和误差分析等。
这些方法可以帮助研究人员更好地理解超导磁体的磁导率特性。
2. 数值模拟方法数值模拟方法在磁导率研究中起着重要的作用。
通过建立适当的数值模型和计算方法，可以模拟超导磁体的电磁场分布和磁导率特性。
常用的数值模拟方法包括有限元法、有限差分法和边界元法等。
这些方法可以帮助研究人员深入理解超导磁体的磁导率行为。
四、磁导率测量与分析的挑战与展望磁导率测量与分析在超导磁体研究中存在一定的挑战。
首先，超导磁体的磁导率通常在极低温下才能达到最大值，需要特殊的实验条件和设备。
其次，超导磁体的磁导率受到多种因素的影响，如温度、磁场强度和材料性质等，需要综合考虑。
磁导率测试仪原理
磁导率测试仪原理磁导率测试仪是一种用于测量磁性材料磁导率的仪器。
磁导率是描述磁性材料对磁场的响应能力的一个重要参数。
磁导率测试仪的工作原理是利用磁感应强度与磁场强度之间的关系，通过对磁场在磁性材料中的传播过程进行监测，来测量材料的磁导率。
磁导率是一个描述材料对磁场响应的参数。
磁导率通常用符号μ表示，它是磁感应强度B与磁场强度H之间的比值，即μ=B/H。
磁导率测试仪通过测量磁场在材料中的传播过程，来计算得到材料的磁导率。
磁导率测试仪的工作原理是基于磁感应定律和麦克斯韦方程组。
根据磁感应定律，磁感应强度B是由磁场强度H与材料的磁导率μ决定的，即B=μH。
在磁性材料中，磁场可以在材料内部传播，因此在测量磁导率时需要考虑材料的形状和尺寸。
磁导率测试仪通常由三个主要部分组成：磁场发生装置、检测系统和数据处理系统。
磁场发生装置用于产生一个稳定的磁场，检测系统通过传感器或探头监测磁感应强度，数据处理系统用于处理检测到的数据并计算得到磁导率。
在进行磁导率测试时，首先需要校准磁场发生装置，确保产生的磁场强度是稳定的。
然后将要测试的磁性材料放置在磁场中，通过检测系统监测材料中的磁感应强度。
根据测量到的数据和磁场强度，利用磁感应定律计算得到材料的磁导率。
在实际应用中，磁导率测试仪可以用于磁性材料的质量控制、材料特性研究和材料优化设计等领域。
通过测量磁导率，可以了解材料的磁性能和磁场响应特性，为材料的应用和开发提供参考依据。
总的来说，磁导率测试仪是一种用于测量磁性材料磁导率的仪器，它通过监测磁场在材料中的传播过程来计算得到材料的磁导率。
磁导率测试仪的工作原理是基于磁感应定律和麦克斯韦方程组，通过磁场发生装置、检测系统和数据处理系统的组合，实现对磁性材料磁导率的准确测量。
通过磁导率测试，可以了解材料的磁性能和磁场响应特性，对材料的研究和应用具有重要意义。
测量液体的磁导率
测量液体的磁导率液体的磁导率是指液体中存在的磁场与外界磁场相互作用的能力。
准确测量液体的磁导率对于工业生产、科学研究以及其他领域的应用至关重要。
本文将介绍液体磁导率的含义、测量方法及其在不同领域的应用。
一、液体磁导率的含义液体磁导率是指液体在外界磁场下的磁化程度。
液体磁导率与物质本身的性质有关，可以描述液体对磁场的响应能力。
通常用磁导率来表征物质对磁场的响应程度，磁导率越大，液体磁化程度越高。
二、测量液体磁导率的方法1. 磁弹性法磁弹性法是通过测量液体在磁场中的力学变形来计算磁导率。
实验中，将液体置于磁场中，然后测量液体产生的力学变形。
根据液体的密度、流变性质和磁感应强度等参数，可以推算出液体的磁导率。
2. 磁滞回线法磁滞回线法是通过测量液体在不同磁场下的磁化强度来计算磁导率。
实验中，液体被置于磁场中，随着磁感应强度的变化，测量液体的磁场强度。
通过绘制磁滞回线，可以得到液体的磁化强度与磁感应强度之间的关系，进而计算出磁导率。
3. 磁旋法磁旋法是通过测量液体在旋转磁场中的电动势来计算磁导率。
实验中，将液体置于旋转磁场中，测量液体产生的电动势。
通过测量得到的电动势值，可以计算出液体的磁导率。
三、液体磁导率的应用领域1. 工业生产液体磁导率的准确测量在工业生产中具有重要意义。
例如，在石油工业中，测量原油的磁导率可以评价其质量和组成，从而指导炼油工艺。
在化工工业中，测量液体的磁导率可用于监测过程中溶液的浓度和反应速率等参数，从而实现工艺的优化和控制。
2. 环境监测液体磁导率的测量可用于环境监测领域，例如水质分析。
通过测量水体的磁导率，可以评估水质的电离程度，从而间接反映水体的污染程度。
这对于水质监管和环境保护都具有重要意义。
3. 科学研究在科学研究领域，液体磁导率的准确测量对于研究物质的磁性和电磁性质具有重要作用。
研究人员可以通过测量液体磁导率来研究磁场和液体之间的相互作用，深入探究物质的微观结构和电磁性质。
磁导率检测标准
磁导率检测标准磁导率是描述物质对磁场响应的能力的物理量，常用于磁性材料的磁性检测。
磁导率检测标准是为了保证磁导率测量结果准确可靠，从而确保材料的质量和性能。
本文将介绍磁导率检测标准的相关内容。
一、磁导率检测标准的重要性磁导率是磁性材料的重要物理参数，对材料的磁性能和电磁性能有着重要影响。
因此，磁导率检测标准的制定和执行对于材料的质量控制和产品应用具有重要意义。
通过磁导率检测可以判断材料的磁性能、材料成分的纯度、杂质含量以及材料的加工工艺等，为材料的选择和应用提供了依据。
二、磁导率检测标准的制定磁导率检测标准的制定需要考虑多个因素，包括测试方法、测试设备、测试条件等。
国际上常用的磁导率检测方法有静态法和交流法两种。
静态法适用于低频范围内的磁导率测量，交流法适用于高频范围内的磁导率测量。
磁导率检测设备的选择应根据实际需求和材料特性进行合理选择。
测试条件方面，应明确测试温度、磁场强度、频率等参数，并保证测试环境的稳定性和一致性。
三、磁导率检测标准的要求1. 样品制备：样品制备应符合相关的标准规定，确保样品的准备过程不会对磁导率检测结果产生影响。
2. 测试方法：根据实际需求选择合适的测试方法，并确保测试方法的准确性和可重复性。
3. 测试设备：选择适当的测试设备，并确保设备的精度和稳定性，以保证测试结果的准确性。
4. 测试条件：明确测试条件，并保证测试环境的稳定性和一致性。
5. 数据处理：对测试数据进行准确的处理和分析，以获得准确的磁导率值。
6. 结果评定：根据相关的标准或规范，对测试结果进行评定，并确定测试样品的合格与否。
四、磁导率检测标准的应用磁导率检测广泛应用于材料科学、电子工程、磁性材料制备等领域。
在材料科学中，磁导率检测可用于研究材料的磁性能、电磁性能以及相关的物理性质。
在电子工程中，磁导率检测可用于磁性材料的选型和应用，以满足电子器件对磁性材料的要求。
在磁性材料制备中，磁导率检测可用于控制材料的质量和性能，保证产品的稳定性和可靠性。
磁导率测试标准
磁导率测试标准
磁导率测试标准是用于测量磁导率的一系列规定和要求，以保证测量的准确性和可靠性。
常见的磁导率测试标准包括：
１．GB/T 12727-2008 高压电器用电磁环境测量方法
２．GB/T 13981-2009 电热装置的安全第2部分：对电热元件试验的特殊要求
３．GB/T 23459-2009 金属材料室温拉伸试验方法
４．GB/T 23998-2009 声学测听方法纯音气导和骨导听阈基本测听法
５．GB/T 25838-2010 建筑外墙外保温用岩棉制品
６．GB/T 26944-2011 铁氧体磁性材料
７．GB/T 27788-2011 气体分析动态体积法热导检测器技术要求及试验方法
８．GB/T 28176-2011 食品包装用纸和纸板阻隔性能测试方法气体透过率测定等压法
９．GB/T 30774-2014 食品包装用纸与纸板阻隔性能检测方法
这些标准涵盖了不同领域和材料，以确保磁导率测试的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、测量磁导率一．实验目的：测量介质中的磁导率大小二．实验器材：DH4512型霍尔效应实验仪和测试仪一套，线圈一副（N匝）万用表一个三．实验步骤1. 测量并计算磁场强度H○1测量线圈周长L。
○2线圈通电，测的线圈中的电流为I0，则总的电流为I M=N •I0○3由磁介质安培环路定理的积分形式可知：∮c H •dl=I故H •L= N •I0，H=（N •I0）/L.2.测量并计算磁感应强度B——利用霍尔效应实验○1实验原理：霍尔效应从本质上讲，是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如下图1所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X 正向通以电流Is（称为工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛仑兹力f L作用，电子即向图中虚线箭头所指的位于y轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力f E的作用。
随着电荷积累的增加，f E增大，当两力大小相等（方向相反）时，f L=－f E，则电子积累便达到动态平衡。
这时在A、B两端面之间建立的电场称为霍尔电场E H，相应的电势差称为霍尔电势V H。
设电子按平均速度，向图示的X负方向运动，在磁场B作用下，所受洛仑兹力为：f L=－e B式中：e 为电子电量，为电子漂移平均速度，B为磁感应强度。
同时，电场作用于电子的力为：flE图1 霍尔效应原理式中：E H为霍尔电场强度，V H为霍尔电势，l为霍尔元件宽度当达到动态平衡时:f L=－f E B=V H/l 9-1设霍尔元件宽度为，厚度为d ，载流子浓度为 n ，则霍尔元件的工作电流为9-2由(9-1)、(9-2)两式可得：9-3即霍尔电压V H(A、B间电压)与Is、B的乘积成正比，与霍尔元件的厚度成反比，比例系数称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，只要测出（伏），以及（安），（高斯）和（厘米）可按下式计算（厘米3/库仑）。
实验计算时，采用以下公式：9-4上式中108 是单位换算而引入。
根据可进一步求载流子浓度：9-5应该指出，这个关系式是假定所以的载流子都具有相同的漂移速度得到的，严格一点，考虑载流子的速度统计分布，需引入修正因子。
所以实际计算公式为：9-6根据材料的电导率的关系，还可以得到：或 9-7式中：为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用N型半导体材料。
当霍尔元件的材料和厚度确定时，设：9-8将式（9-8）代入式（9-3）中得：9-9式中：称为元件的灵敏度，它表示霍尔元件在单位磁感应强度和单位控制电流下的霍尔电势大小，其单位是，一般要求愈大愈好。
由于金属的电子浓度很高，所以它的R H或K H，都不大，因此不适宜作霍尔元件。
此外元件厚度d愈薄，K H愈高，所以制作时，往往采用减少d的办法来增加灵敏度，但不能认为d愈薄愈好，因为此时元件的输入和输出电阻将会增加，这对霍尔元件是不希望的。
应当注意：当磁感应强度B和元件平面法线成一角度时（如图9-2），作用在元件上的有效磁场是其法线方向上的分量，此时：9-10所以一般在使用时应调整元件两平面方位，使V H达到最大，即：，由式（9-10）可知，当工作电流Is或磁感应强度B，两者之一改变方向时，霍尔电势V H方向随之改变；若两者方向同时改变，则霍尔电势不变。
霍尔元件测量磁场的基本电路如图9-3，将霍尔元件置于待测磁场的相应位置，并使元件平面与磁感应强度B垂直，在其控制端输入恒定的工作电流Is，霍尔元件的霍尔电势输出端接毫伏表，测量霍尔电势V H的值，就可以计算磁感应强度B。
图9-2 磁感应强度B和元件图9-3 霍尔元件测量磁场的基本电路平面法线成一角度○2实验方法与步骤I.对称测量法由于产生霍尔效应的同时，伴随多种副效应，以致实测的AB间电压不等于真实的V H值，因此必需设法消除。
根据副效应产生的机理，采用电流和磁场换向的对称测量法基本上能把副效应的影响从测量结果中消除。
具体的做法是I s和B（即I M）的大小不变，并在设定电流和磁场的正反方向后，依次测量由下面四组不同方向的I s和B（即I M）时的V1，V2，V3，V4，1）+I s+B V12）+I s-B V23）-I s-B V34）-I s+B V4然后求它们的代数平均值，可得：通过对称测量法求得的V H误差很小II．仪器（交流220V）仪器面板为三大部分：1、励磁电流I M输出：前面板右侧、三位半数显显示输出电流值I M（A）。
2、霍尔片工作电流I S输出：前面板左侧、三位半数显显示输出电流值I S （mA）。
3、霍尔电压V H输入：前面板中部三位半数显表显示输入电压值V H（mV），使用前将两输出端接线柱短路，用调零旋钮调零。
4、三档换向开关分别对励磁电流I M，工作电流I S、霍尔电势V H进行正反向换向控制。
III．按仪器面板上的文字和符号提示将DH4512实验仪与DH4512测试仪正确连接。
1、将DH4512霍尔效应测试仪面板右下方的励磁电流I M的直流恒流输出端（0～0.500A），接DH4512霍尔效应实验仪上的励磁线圈电流I M的输入端（将红接线柱与红接线柱对应相连，黑接线柱与黑接线柱对应相连）。
2、将DH4512霍尔效应测试仪面板左下方供给霍尔元件工作电流I S的直流恒流源（0～5mA）输出端，接DH4512霍尔效应实验仪上霍尔片工作电流I S输入端（将红接线柱与红接线柱对应相连，黑接线柱与黑接线柱对应相连）。
3、DH4512霍尔效应实验仪上霍尔元件的霍尔电压V H输出端，接DH4512霍尔效应测试仪中部下方的霍尔电压输入端。
IV．测量霍尔电压VH与工作电流Is的关系1）先将Is，I M都调零，调节中间的霍尔电压表，使其显示为0mV。
2）将霍尔元件移至线圈中心，调节I M =500mA，调节Is =1.00mA,按表中Is，I M正负情况切换方向，分别测量霍尔电压VH值（V1，V2，V3，V4）填入表（1）。
以后Is每次递增0.50mA，测量各V1，V2，V3，V4值。
绘出Is—VH 曲线，验证线性关系。
V．测量霍尔电压V H与励磁电流I M的关系1）先将Is调节至3.00mA，2）调节I M=100、150、200……500mA(间隔为50mA),分别测量霍尔电压V H值填入表（2）中的值。
3）根据表（2）中所测得的数据，绘出I M—V H曲线，验证线性关系的范围，分析当I M达到一定值以后，I M—V H直线斜率变化的原因。
VI．测量线圈中磁感应强度B的分布1）先将I M，Is调零，调节中间的霍尔电压表，使其显示为0mV。
2）将霍尔元件置于线圈中心，调节I M＝500mA，调节I S＝3.00mA，测量相应的V H。
3）将霍尔元件从中心向边缘移动每隔5mm选一个点测出相应的V H，填入表3。
4）由以上所测V H值，由公式：V H＝K H I S B可得：B＝3、根据B=uH可知，介质中的磁导率u=B/H二、测量介电常数方法一一、实验原理电介质是一种不导电的绝缘介质，在电场的作用下会产生极化现象，从而在均匀介质表面感应出束缚电荷，这样就减弱了外电场的作用。
在充电的真空平行板电容器中，若金属极板自由电荷密度分别为错误！未找到引用源。
，极板面积为S，两内表面间距离为d，而且错误！未找到引用源。
，则电容器内部所产生的电场为均匀电场，电容量为：错误！未找到引用源。
（1）当电容器中充满了极化率为c的均匀电介质后，束缚电荷（面密度为错误！未找到引用源。
）所产生的附加电场与原电场方向相反，故合成电场强度E较错误！未找到引用源。
为小，可以证明：（2）由于极板上电量不变，若两极板的电位差下降，故电容量增大。
式中，错误！未找到引用源。
成为电介质的相对介电常数，是一个无纲量的量。
因此，它是一个描写介质特性的物理量。
若分别测量电容器在填充介质前、后的电容量，即可根据式（2）推算该介质的相对介电常数。
二、实验器材QS18A型万能电桥（编号：217）、QJ2002型供电器、0—125mm游标卡尺（最小刻度为0.02mm）、0—25mm螺旋测微仪（最小分度0.01mm）、小垫片、卷尺、导线等。
三、实验内容1.万能电桥的连接与调试①将待测原件接入被测旋钮，将损耗倍率开关放在D错误！未找到引用源。
0.01，损耗平衡盘放在1左右，并选择适当的量程。
②逐步增大灵敏度，使电表指针略小于满刻度。
③将读数开关置于零，调节读数盘，使电表指针趋于零，从而粗测出待测原件的大小。
然后将量程开关盒读数开关放在合适位置，调节读数盘，使电表指针趋零；再增大灵敏度，反复调节读数盘，直至灵敏度尽可能高且电表指针达最小，然后读数。
2.插入介质板，测量该介质的相对介电常数①用万能电桥测量充满介质时的电容错误！未找到引用源。
②测量平板电容器尺寸，计算真空电容错误！未找到引用源。
③由公式计算介质的相对介电常数错误！未找到引用源。
3.由公式ɛ= ɛrɛ0计算介电常数。
方法二a为两个平行放置的金属板构成的电容器，两板分别带有等量异号电荷—Q和+Q。
板间充满空气，可做真空处理。
b的板间充满电介质。
将两板分别连接到静电计的直杆和外壳上。
可由直杆上指针偏转的大小测出两板间的电压分别为U0和U。
U=U0/ɛr,即ɛr= U0/U 介电常数ɛ= ɛrɛ0= ɛ0U0/U。
