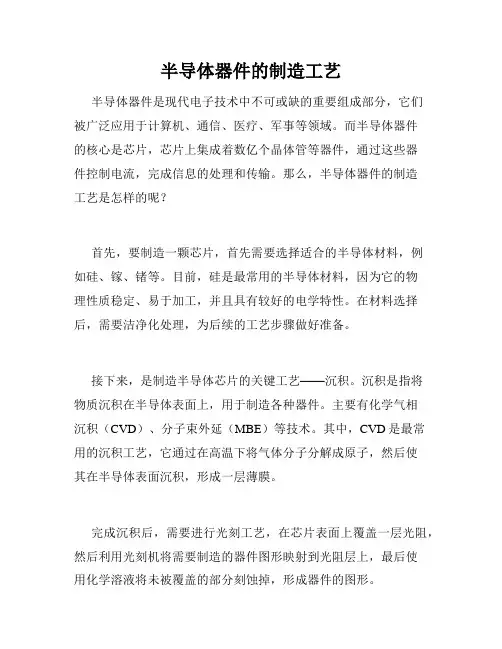

半导体器件的制造工艺
半导体器件的制造工艺半导体器件是现代电子技术中不可或缺的重要组成部分，它们被广泛应用于计算机、通信、医疗、军事等领域。
而半导体器件的核心是芯片，芯片上集成着数亿个晶体管等器件，通过这些器件控制电流，完成信息的处理和传输。
那么，半导体器件的制造工艺是怎样的呢？首先，要制造一颗芯片，首先需要选择适合的半导体材料，例如硅、镓、锗等。
目前，硅是最常用的半导体材料，因为它的物理性质稳定、易于加工，并且具有较好的电学特性。
在材料选择后，需要洁净化处理，为后续的工艺步骤做好准备。
接下来，是制造半导体芯片的关键工艺——沉积。
沉积是指将物质沉积在半导体表面上，用于制造各种器件。
主要有化学气相沉积（CVD）、分子束外延（MBE）等技术。
其中，CVD是最常用的沉积工艺，它通过在高温下将气体分子分解成原子，然后使其在半导体表面沉积，形成一层薄膜。
完成沉积后，需要进行光刻工艺，在芯片表面上覆盖一层光阻，然后利用光刻机将需要制造的器件图形映射到光阻层上，最后使用化学溶液将未被覆盖的部分刻蚀掉，形成器件的图形。
接下来，就是最难的工艺：离子注入。
这一步需要将芯片表面注入所需要的杂质元素，通过控制注入剂量和质量比等参数，改变半导体材料的电学性质。
这一步需要高度精确的控制，因为注入的元素数量一定要精确，否则器件无法正常工作。
完成离子注入后，需要进行电极制作。
这一步需要将金属电极制作在芯片表面，为芯片提供电流。
这个过程非常重要，因为涉及到电极材料与半导体的粘附力、金属材料与半导体的反应性等问题。
注入的杂质元素本身也可以用作电极材料。
最后，进行封装和测试。
封装是将芯片封装在保护性的外壳中，以防止对芯片器件的损伤。
测试是检查芯片工作的正常性和稳定性，通常包括温度测试、电性测量和反复使用测试等。
然而，在制造半导体器件的过程中，还有很多其他的技术问题需要解决，例如微影工艺、微细加工技术、超精密仪器和设备等。
这些都是保证半导体芯片能够得到完美制造的重要技术要素。
半导体制造工艺技术
半导体制造工艺技术近年来，随着智能化和信息化的加速推进，半导体技术逐渐成为各行各业发展的重要支撑。
而半导体制造工艺技术作为半导体领域中的重要组成部分，也逐渐发挥着越来越重要的作用。
半导体制造工艺技术是指将半导体材料加工成各种晶体管、电子元件等的一系列加工过程。
具体的技术过程需要先将半导体原片进行各种加工和处理，然后在其表面涂上不同的光刻胶，在光刻机中通过利用激光光源或者电子束来进行微细的图案设计和成像。
随后，将图案部分进行刻蚀或注入等处理，形成半导体器件的各个部分。
最终，通过不同的清洗和检测等工艺，制成成品。
随着技术的不断发展，半导体制造工艺技术也不断提高。
其中，掩膜技术、微影技术、氧化和扩散技术等都得到了广泛应用。
而像微流水线加工、纳米加工等也逐渐成为了前沿技术。
在这些技术的支持和推动下，半导体制造工艺技术已经在过去几十年中实现了飞跃式的进步。
然而，同时也存在着一些技术问题，如色散、残留应力等。
这些问题对于器件的性能和稳定性有很大影响。
因此，如何解决这些问题也成为了今后半导体制造工艺技术发展的一大关键。
除了以上技术问题外，环保和成本方面的问题也在制约着半导体制造工艺技术的发展。
制造过程中产生的化学废水、化学废气等对环境的影响不可忽视。
解决这些环保问题将成为今后半导体制造工艺技术发展中的另一个难点。
同时，随着技术的不断进步，半导体制造工艺技术成本也在不断下降。
这将进一步推动半导体工业的稳健发展。
但是，这也意味着制造厂商需要降低成本、提高效率，这对制造工艺技术的研究和创新提出了更高的要求。
总的来说，半导体制造工艺技术是半导体领域中不可或缺的一个重要组成部分。
随着技术和市场的不断变化，今后其发展将会面临更多挑战。
但是，通过不断的技术创新和优化，相信半导体制造工艺技术能够顺利实现新的突破和发展。
半导体制造工艺流程_图文
SiO2 P+
AL
N+ N-epi
P-SUB
Al P+
主要制程介绍
矽晶圓材料（Wafer）
圓晶是制作矽半導體IC所用之矽晶片，狀似圓 形，故稱晶圓。材料是「矽」， IC（ Integrated Circuit）厂用的矽晶片即為 矽晶體，因為整片的矽晶片是單一完整的晶體 ，故又稱為單晶體。但在整體固態晶體內，眾 多小晶體的方向不相，則為复晶體（或多晶體 ）。生成單晶體或多晶體与晶體生長時的溫度 ，速率与雜質都有關系。
外延层电阻
SiO2
R
N+
R
P+
P
P+
N-epi
P-SUB
集成电路中电阻5
MOS中多晶硅电阻
多晶硅
SiO2氧化层Si源自其它：MOS管电阻集成电路中电容1
SiO2 P+
A-
N+E P+-I
N+-BL P-SUB
B+
A-
B+
N P+ Cjs
发射区扩散层—隔离层—隐埋层扩散层PN电容
集成电路中电容2
N+
後段backend构装packaging测试制程initialtestandfinaltest一晶圆处理制程晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件如电晶体电容体逻辑闸等为上述各制程中所需技术最复杂且资金投入最多的过程以微处理器microprocessor为例其所需处理步骤可达数百道而其所需加工机台先进且昂贵动辄数千万一台其所需制造环境为为一温度湿度与含尘particle均需控制的无尘室cleanroom虽然详细的处理程序是随著产品种类与所使用的技术有关
扩散工艺的原理
扩散工艺的原理
扩散工艺是一种常用的半导体制造工艺，主要用于将掺杂材料在晶体中进行分布均匀的过程。
其原理基于掺杂材料的高浓度区域向低浓度区域的自由扩散。
具体的步骤如下：
1. 洁净晶体表面：在进行扩散之前，必须先清洁晶体表面，以去除表面氧化物和杂质，保证扩散过程的纯净度。
2. 衬底预处理：扩散液有时会侵蚀衬底材料，因此，需要先用保护层对衬底进行处理，以避免受到损伤。
3. 掺杂液制备：根据需要进行掺杂的材料种类和浓度要求，制备合适的掺杂液。
掺杂液中主要含有掺杂材料的离子。
4. 扩散过程：将待扩散的晶体与掺杂液接触，经过一定的时间和温度，掺杂材料的离子会在表面开始向内部扩散。
扩散速度取决于温度、时间和材料的特性。
5. 控制参数：在扩散过程中，需要严格控制温度、时间和气氛，以确保掺杂材料扩散的均匀性和准确性。
6. 后处理：扩散完成后，需要进行后续的清洗和退火处理，以去除残留的杂质和优化晶体结构。
总结起来，扩散工艺的原理是利用掺杂材料的高浓度区域向低浓度区域的自由扩散。
通过精确控制参数，可以实现对晶体的特定区域进行掺杂，从而改变材料性质和特性。
半导体制造工艺之扩散原理概括
预淀积＋退火。预淀积：气固相预淀积
1、掺杂工艺一般分为 哪两步？结深？薄层电 阻？固溶度？
扩散或离子注入。Rs：表面为正方形的 半导体薄层（结深），在平行电流方向
所呈现的电阻，单位为 /，反映扩散
入硅内部的净杂质总量。固溶度：在平
衡条件下，杂质能溶解在硅中而不发生
2、两种特殊条件下的费 反应形成分凝相的最大浓度。
3、氧化增强/抑制扩散（oxidation enhanced / retarded diffusion）OED/ORD
对于B，P来说，在氧化过程中，其扩散系数增加。
对Sb来说，扩散系数减小。
双扩散机制: 杂质可以通过空位和间隙两种方式扩散
1 ）OED：对于原子B或P来说，其在硅中的扩散可以 通过间隙硅原子进行。氧化时由于体积膨胀，造成大 量Si间隙原子注入，增加了B和P的扩散系数
DA ef fD0DnpiDnpi
n型掺杂 p型掺杂
1000 C下，非本征扩散系数：
D A s1.6 6 11 04 c2 m /sec
箱型
非本征掺杂扩散系数比本征掺
杂扩散系数高一个数量级！！
由于非本征掺杂的扩散系数在 掺杂边缘迅速衰减，因而出现 边缘陡峭的“箱型”分布。
n
由
np
n
2 i
并假定杂质全部离化，有
C NA ND
n C24ni2 C 2
场助扩散方程： FhDCx
其中h为扩散系数的电场增强因子： h1
C C2 4ni2
当掺杂浓度远大于本征载流子浓度时，h 接近 2。
电场效应对于低浓度本体杂质分布影响更大
2、扩散系数与杂质浓度的关系
离子注入 ＋
半导体制造工艺教案8-刻蚀综述
授课主要内容或板书设计课堂教学安排教学过程主要教学内容及步骤导入新授刻蚀（Etching）是把进行光刻前所淀积的薄膜（厚度约在数百到数十纳米）中没有被光刻胶覆盖和保护的部分，用化学或物理的方式去除，以完成转移掩膜图形到薄膜上面的目的，如图所示。
刻蚀图形转移示意图1)湿法刻蚀是利用合适的化学试剂将未被光刻胶保护的晶圆部分分解，然后形成可溶性的化合物以达到去除的目的。
2)干法刻蚀是利用辉光(Glow Discharge)的方法产生带电离子以及具有高浓度化学活性的中性原子和自由基，这些粒子和晶圆进行反应，从而将光刻图形转移到晶圆上。
刻蚀的要求1.图形转换的保真度高2.选择比3.均匀性4.刻蚀的清洁8.2刻蚀工艺8.2.1湿法刻蚀最早的刻蚀技术是利用溶液与薄膜间所进行的化学反应，来去除薄膜未被光刻胶覆盖的部分，从而达到刻蚀的目的。
这种刻蚀方式就是湿法刻蚀技术。
湿法刻蚀又称湿化学腐蚀，其腐蚀过程与一般化学反应相似。
由于是腐蚀样品上没有光刻胶覆盖部分，因此，理想的腐蚀应当是对光刻胶不发生腐蚀或腐蚀速率很慢。
刻蚀不同材料所选取的腐蚀液是不同的。
1)湿法刻蚀的反应生成物必须是气体或能溶于刻蚀剂的物质，否则会造成反应生成物沉淀，从而影响刻蚀正常进行。
2)湿法刻蚀是各向异性的，刻蚀中腐蚀液不但浸入到纵向方向，而且也在侧向进行腐蚀。
3)湿法刻蚀过程伴有放热和放气过程。
1)反应物扩散到被刻蚀材料的表面。
2)反应物与被刻蚀材料反应。
3)反应后的产物离开刻蚀表面扩散到溶液中，随溶液被排除。
8.2.2干法刻蚀干法刻蚀是以等离子体来进行薄膜刻蚀的一种技术。
在干法刻蚀过程中，不涉及溶液，所以称为干法刻蚀。
1)物理刻蚀是利用辉光放电将气体(比如氩气)解离成带正电的离子，再利用偏压将带正电的离子加速，轰击在被刻蚀薄膜的表面，从而将被刻蚀物质的原子轰击出去。
2)化学刻蚀又叫做等离子刻蚀，它与物理刻蚀完全不同，它是利用等离子体，将反应气体解离，然后借助离子与薄膜之间的化学反应，把裸露在等离子体中的薄膜，反应生成挥发性的物质而被真空系统抽离。
