电机制动方式课件
三相异步电动机的启动调速反转与制动一PPT课件
6
（2）Y-Δ降压启动
适用范围： 正常运行时定子绕组为三角形连接。
优点： 启动电流为全压启动时的1／3。
缺点：
TstY
1 3 TSt
不适合高启动转矩场合，适合空载或轻载启动
A
L1 L2 L3
UP' Z X
启 正常
QS1 FU
CY
B 动 运行
UP Z A
C
X
YB
U1 V W1
1
U2 V2 W2
Δ运行时，首尾相接构成闭环
回馈制动常用于高速且要求匀速下放重物的场合，另外在变极或变频调速过 程中，也会产生回馈制动。
16
•4
1、全压启动（直接启动）
全压启动是将电动机直接接到额定电压上的启动方式，又叫直 接启动。 优点：设备简单，操作方便，启动时间短。 缺点：启动电流较大，将使线路电压下降，影 响负载正常工作。
适用范围：电动机容量在10kW以下
5
2、降压启动
（1）定子串电阻启动
缺点：
外接启动电阻上有较大的功率损耗，经 济性较差。
——三相异步电动机的启动、 调速、反转与制动
1
三相异步电动机的启动、调速、反转与制动 能力目标：
1、能根据交流电动机的类型和使用场合，分析交流电动机 的启动、调速和制动
知识目标：
1、了解交流电机的结构，熟悉交流电机的工作原理 2、掌握交流电机的启动、调速与制动
任务一、认识交流异步电动机 任务二、三相异步电动机的启动、调速、反转与制动
流电通入两相绕组，产生固定不动的磁场n0。
电动机由于惯性仍在运转。
n1 0 N
转子导体切割固定磁场感应电流，载 流导体受到与转子惯性方向相反的电
电机的制动方式及注意事项
电机的制动方式及注意事项电动机在应用中需要完成启动、运转、停止等动作。
其中停止是电机应用过程中非常重要的一部分，因为不恰当的停止方式可能会对电机设备产生不良影响，甚至危及人身安全。
因此，了解电机制动方式及注意事项，是非常有必要的。
电机的制动方式动态制动所谓动态制动，就是利用电动机的惯性，把电机刹停。
这种方式适用于负载较轻、电机转速较高时的停车制动。
动态刹车时，应将电机的电源关闭，以削弱电机的励磁磁场，同时适当调整电机刹车点的位置，使停车点尽量靠近电机强磁场区，这样可使制动效果不易受外界因素的影响，实现更好的制动效果。
动态反接制动动态反接制动的原理是通过改变电机的电源接线方式，使之变为发电机，通过电路对其进行负载，使电机慢慢地停止。
动态反接制动需要注意的是，该种制动方式会产生比较大的电流，因此在实现的过程中，需要使用带有抑制电流的电路。
机械制动机械制动是指通过机械部件对电机进行刹车，从而达到安全停机的目的。
机械制动方式包括手动刹车、摆锤式刹车、电磁式刹车等方式。
手动刹车是通过人工操作使用刹车片对电机进行刹车；摆锤式刹车是利用摆锤的重力使电机的转子停下来。
电磁式刹车是将电磁铁安装在电机轴上，通过断电使电机停止工作，实现刹车的目的。
制动时需要注意的事项无论采用哪种制动方式，我们都需要注意一些事项，从而确保制动的顺利进行。
制动前的准备在对电机进行制动前，我们需要进行一些必要的准备工作，以确保制动的成功。
制动前，应停止电机的供电，同时检查电机系统的电源接线、保险丝、接线端子等是否有老化、缺损等情况，如发现问题应及时处理。
另外，还应检查电机的制动器是否正常。
制动后的注意事项在电机完成制动后，我们还需要注意一些事项。
刹车结束后，应检查制动系统是否正常；待电机完全停下来后，应先解除机械制动系统，再恢复电源；同时，需要注意防护措施，避免对设备和人员造成伤害。
结论电机的制动方式有多种，每种制动方式都有其适用范围以及需要注意的事项。
直流电机制动方式
直流电机制动方式直流电机的制动，有机械制动，再生制动，能耗制动，反接制动机械制动就是抱闸，是电动的抱闸。
反接制动：当切断正向电源后，立即加上反向电源，使电动机快速停止，当电动机速度降到零时，装在电动机轴上的“反接继电器”立即发出信号，切断反向电源，防止电动机真的反转。
1、能耗制动。
指运行中的直流电机突然断开电枢电源，然后在电枢回路串入制动电阻，使电枢绕组的惯性能量消耗在电阻上，使电机快速制动。
由于电压和输入功率都为0，所以制动平衡，线路简单；2、反接制动。
为了实现快速停车，突然把正在运行的电动机的电枢电压反接，并在电枢回路中串入电阻，称为电源反接制动。
制动期间电源仍输入功率，负载释放的动能和电磁功率均消耗在电阻上，适用于快速停转并反转的场合，对设备冲击力大。
3、倒拉反转反接制动适用于低速下放重物。
制动时在电路串入一个大电阻，此时电枢电流变小，电磁转矩变小。
由于串入电阻很大，可以通过改变串入电阻值的大小来得到不同的下放速度。
反接制动时，切换极性相反的电源电压，使电枢回路内产生反向电流：反接制动时，从电源输入的电功率和从轴上输入的机械功率转变成的电功率一起消耗在电枢回路制动电阻上。
4、回馈制动。
电动状态下运行的电动机，在某种条件下会出现由负载拖动电机运行的情况，此时出现 n >n0、Ea >U、 Ia 反向，电机由驱动变为制动。
从能量方向看，电机处于发电状态——回馈制动状态。
正向回馈：当电机减速时，电机转速从高到低所释放的动能转变为电能，一部分消耗在电枢回路的电阻上，一部分返回电源；反向回馈：电机拖位能负载（如下放重物）时，可能会出现这种状态。
重物拖动电机超过给定速度运行，电机处于发电状态。
电磁功率反向，功率回馈电源。
电机的制动方式及注意事项

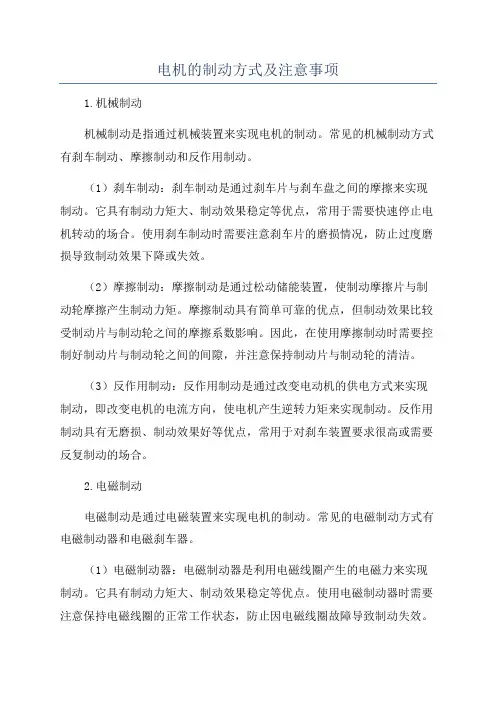

电机的制动方式及注意事项1.机械制动机械制动是指通过机械装置来实现电机的制动。
常见的机械制动方式有刹车制动、摩擦制动和反作用制动。
（1）刹车制动：刹车制动是通过刹车片与刹车盘之间的摩擦来实现制动。
它具有制动力矩大、制动效果稳定等优点，常用于需要快速停止电机转动的场合。
使用刹车制动时需要注意刹车片的磨损情况，防止过度磨损导致制动效果下降或失效。
（2）摩擦制动：摩擦制动是通过松动储能装置，使制动摩擦片与制动轮摩擦产生制动力矩。
摩擦制动具有简单可靠的优点，但制动效果比较受制动片与制动轮之间的摩擦系数影响。
因此，在使用摩擦制动时需要控制好制动片与制动轮之间的间隙，并注意保持制动片与制动轮的清洁。
（3）反作用制动：反作用制动是通过改变电动机的供电方式来实现制动，即改变电机的电流方向，使电机产生逆转力矩来实现制动。
反作用制动具有无磨损、制动效果好等优点，常用于对刹车装置要求很高或需要反复制动的场合。
2.电磁制动电磁制动是通过电磁装置来实现电机的制动。
常见的电磁制动方式有电磁制动器和电磁刹车器。
（1）电磁制动器：电磁制动器是利用电磁线圈产生的电磁力来实现制动。
它具有制动力矩大、制动效果稳定等优点。
使用电磁制动器时需要注意保持电磁线圈的正常工作状态，防止因电磁线圈故障导致制动失效。
（2）电磁刹车器：电磁刹车器是利用电磁线圈产生的电磁力来实现制动的一种特殊形式。
它主要用于需要定时刹车或需要持续制动的场合，如升降机、起重机等。
在使用电磁刹车器时需要注意线圈的绝缘状态，避免因绝缘损坏导致刹车器失效。
3.回馈能量制动回馈能量制动是通过将电机产生的能量回馈给电网来实现制动。
它主要用于大型电机的制动，可以减少能量浪费。
使用回馈能量制动时需要注意控制回馈功率，避免对电网造成影响。
在使用电机制动时需要注意以下几点：（1）制动器的选择：根据电机的转动惯量、制动时长和制动力矩要求，选择适合的制动方式和制动器。
（2）制动器的安装：制动器的安装位置应易于操作和维修，并注意固定牢固，防止在制动时产生振动。
电动机的制动方式
电动机的制动方式2009年06月26日 10:44电动机的制动方式电动机的制动方式主要有机械制动和电气制动，机械制动是通过机械装置来卡住电机主轴，使其减速，如电磁抱闸、电磁离合器等电磁铁制动器。
电气制动时在应用中多采用电气制动，常用的电气制动方式有：1. 短接制动制动时将电机的绕组短接，利用绕组自身的电阻消耗能量。
由于绕组的电阻较小，耗能很快，有一定的危险性，可能烧毁电机。
2. 反接制动直流电机制动，将电机的电源正负极反接，改变电枢电流的方向，这样转矩的方向也改变，使得转速与转矩的方向相反。
交流电机制动采用改变相序的方法产生反向转矩，原理类似。
反接制动制动力强，制动迅速，控制电路简单，设备投资少，但制动准确性差，制动过程中冲击力强烈，易损坏传动部件。
3. 能耗制动制动时在电机的绕组中串接电阻，电动机相当于发电机，将拥有的能量转换成电能消耗在所串接电阻上。
这种方法在各种电机制动中广泛应用，变频控制也用到了。
从高速到低速（零速），这时电气的频率变化很快，但电动机的转子带着负载（生产机械）有较大的机械惯性，不可能很快的停止，这样就产生反电势EU （端电压）电动机处于发电状态，其产生反向电压转矩与原电动状态转矩相反，而使电动机具有较强的制动力矩，迫使转子较快停下来但由于通常变频器是交－直－交主电力AC/DC整流电路是不可逆的因此无法回馈到电网上去，结果造成主电路电容器二端电压升高，称泵升电压，当超过设定上限值电压时，制动回路导通，这就是制动单元的工作过程，制动电阻流过电源，从而将动能变热能消耗电压随之下降，待到设定下限值时即断.这种制动方法属不可控，制动力矩有波动，制动时间是可人为设定的。
制动电阻的选取经验：① 电阻值越小，制动力矩越大，流过制动单元的电流越大;② 不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③ 制动时间可人为选择;④ 小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的;⑤ 当在快速制动出现过电压时说明电阻值过大来不及放电，应减少电阻值.4. 直流制动主要用于变频控制中。
电机的制动方式及原理知识讲解
电机的制动方式及原理三相异步电动机切除电源后依靠惯性还要转动一段时间（或距离）才能停下来，而生产中起重机的吊钩或卷扬机的吊篮要求准确定位；万能铣床的主轴要求能迅速停下来；升降机在突然停电后需要安全保护和准确定位控制…等。
这些都需要对拖动的电动机进行制动，所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。
制动的方法一般有两类：机械制动和电气制动。
（一）机械制动利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。
常用的方法：电磁抱闸制动。
1、电磁抱闸的结构：主要由两部分组成：制动电磁铁和闸瓦制动器。
制动电磁铁由铁心、衔铁和线圈三部分组成。
闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。
2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开，电动机正常运转。
断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转。
3、电磁抱闸制动的特点机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯(电磁离合器的动铁芯被吸合，动、静摩擦片分开)，克服弹簧的拉力而满足工作现场的要求。
电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
优点：电磁抱闸制动，制动力强，广泛应用在起重设备上。
它安全可靠，不会因突然断电而发生事故。
缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动。
4、电动机抱闸间隙的调整方法①停机。
（机械和电气关闭确认、泄压并动力上锁，并悬挂"正在检修"、"严禁启动"警示牌。
）②卸下扇叶罩；③取下风扇卡簧,卸下扇叶片；④检查制动器衬的剩余厚度(制动衬的最小厚度)；⑤检查防护盘:如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；⑥调整制动器的空气间隙：将三个(四个)螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°,用塞尺检查制动器的间隙(至少检查三个点),应该均匀且符合规定值;不对请重新调整；（注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）。
电机制动原理
电机制动原理电机制动是指利用电机的反电动势来实现制动的一种方式。
在工业生产和交通运输中，电机制动被广泛应用，其原理和特点对于电机的安全运行和能量的回收利用具有重要意义。
电机制动的原理是基于电机的反电动势产生的。
当电机在运行时，由于电流的变化会产生磁场的变化，从而在电机绕组中产生感应电动势，即反电动势。
反电动势的大小与电机的转速成正比，当电机运行速度增加时，反电动势也随之增加。
在电机制动时，可以利用电机的反电动势来实现制动的目的。
电机制动的过程可以简单描述为，当电机需要制动时，将电机的绕组接入逆变器或者外接电阻，使电机产生负载，从而减小电机的转速。
在这个过程中，电机的转速减小，反电动势也随之减小，导致电机产生制动力矩，从而实现制动的效果。
电机制动的原理有以下几个特点：首先，电机制动可以实现能量的回收利用。
在制动过程中，电机产生的反电动势可以被逆变器回馈到电网中，从而实现能量的回收和再利用。
这对于提高系统的能量利用效率具有重要意义。
其次，电机制动具有较好的动态特性。
由于电机的反电动势与转速成正比，因此在制动时可以根据需要调节电机的制动力矩，实现快速、平稳的制动过程。
最后，电机制动可以实现多种制动方式的切换。
通过控制电机的绕组接入方式，可以实现电机的电阻制动、逆变器制动等多种制动方式的切换，从而满足不同工况下的制动要求。
总之，电机制动是一种利用电机反电动势实现制动的高效、灵活的方式。
在工业生产和交通运输中，电机制动已经成为一种重要的制动方式，其原理和特点对于电机的安全运行和能量的回收利用具有重要意义。
随着电机技术的不断发展，电机制动将会在未来发挥更加重要的作用。
电机的制动方式及原理
三相异步电动机切除电源后依靠惯性还要转动一段时间（或距离）才能停下来，而生产中起重机的吊钩或卷扬机的吊篮要求准确定位;万能铣床的主轴要求能迅速停下来；升降机在突然停电后需要安全保护和准确定位控制…等。
这些都需要对拖动的电动机进行制动，所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转(或限制其转速)。
制动的方法一般有两类：机械制动和电气制动. （一）机械制动利用机械装置使电动机断开电源后迅速停转的方法叫机械制动.常用的方法:电磁抱闸制动。
1、电磁抱闸的结构:主要由两部分组成：制动电磁铁和闸瓦制动器.制动电磁铁由铁心、衔铁和线圈三部分组成.闸瓦制动器包括闸轮、闸瓦和弹簧等，闸轮与电动机装在同一根转轴上。
2、工作原理：电动机接通电源，同时电磁抱闸线圈也得电，衔铁吸合，克服弹簧的拉力使制动器的闸瓦与闸轮分开,电动机正常运转。
断开开关或接触器，电动机失电，同时电磁抱闸线圈也失电，衔铁在弹簧拉力作用下与铁芯分开，并使制动器的闸瓦紧紧抱住闸轮，电动机被制动而停转.3、电磁抱闸制动的特点机械制动主要采用电磁抱闸、电磁离合器制动，两者都是利用电磁线圈通电后产生磁场，使静铁芯产生足够大的吸力吸合衔铁或动铁芯（电磁离合器的动铁芯被吸合，动、静摩擦片分开），克服弹簧的拉力而满足工作现场的要求。
电磁抱闸是靠闸瓦的摩擦片制动闸轮．电磁离合器是利用动、静摩擦片之间足够大的摩擦力使电动机断电后立即制动。
优点:电磁抱闸制动，制动力强，广泛应用在起重设备上.它安全可靠，不会因突然断电而发生事故。
缺点：电磁抱闸体积较大，制动器磨损严重，快速制动时会产生振动.4、电动机抱闸间隙的调整方法①停机。
（机械和电气关闭确认、泄压并动力上锁，并悬挂"正在检修”、”严禁启动"警示牌。
）②卸下扇叶罩;③取下风扇卡簧，卸下扇叶片；④检查制动器衬的剩余厚度（制动衬的最小厚度）;⑤检查防护盘：如果防护盘边缘已经碰到定位销标记时,必须更换制动器盘；⑥调整制动器的空气间隙：将三个（四个）螺栓拧紧到空气间隙为零,再将螺栓反向拧松角度为120°，用塞尺检查制动器的间隙（至少检查三个点),应该均匀且符合规定值;不对请重新调整；(注：抱闸的型号不同，其反向拧松的角度、制动器的间隙也不一样）.⑦手动运行，制动器动作声音清脆、停止位置准确、有效。
电动机的制动方式
电动机的制动方式
电机制动是与电机起动相对立的两个运行过程，起动过程是电机由静止到额定转速的运行过程，而电机制动则是电机从动态到停转的过程。
从电机所拖动设备或实际运行工况的具体情况出发，有的电机可能通过断电的方式实现相对自然的停止运动，即电机经历转速由快到慢再停止的过程，这个过程需要的时间会长一些；而有的运行工况则不允许有这个过程，电机必须在很短时间内甚至是瞬时停止运行，这就需要借助外力的作用进行制动。
比较常见的制动方式有如下几种：01机械式制动
在切断电机电源的同时，利用机械装置使电机迅速停转，目前应用较普遍的有电磁抱闸和电磁离合器两种类型。
这种制动方式的特点是通过电机本体以外的其他机械装置将电机的转子制动，另外一个特点是电源断开的同时性，即电机断电的同时，制动装置也同时断电且制动功能立即启动，不会导致电机因制动出现电流增大，也保证了制动的及时性。
这种制动方式控制的关键在于机械动作零部件的间隙调整，调整不合适时，可能会使电机出现非正常运转以及制动不好的效果。
02电磁力矩制动
即在电机在切断电源的同时，产生一个和电机实际旋转方向相反的制动电磁力矩，通过电磁力的作用迫使电机迅速停转，这种制动方式也被称为同轴反向制动。
常用的方法有反接制动和能耗制动等。
相对于机械制动，反向制动的电磁力矩大小控制特别重要，力矩太小，
不能使电机短时间停下来，力矩过大又有可能导致电机反方向转动。
在电机的制动过程中，是一种能量的消耗或转换过程，即将电机转动时的动能消耗或转化储存，从能源的利用角度出发，能量储存是合理的，这一是电机制动技术的发展需求。
电动机的制动方式.
电动机的制动方式2009年06月26日 10:44电动机的制动方式电动机的制动方式主要有机械制动和电气制动，机械制动是通过机械装置来卡住电机主轴，使其减速，如电磁抱闸、电磁离合器等电磁铁制动器。
电气制动时在应用中多采用电气制动，常用的电气制动方式有：1. 短接制动制动时将电机的绕组短接，利用绕组自身的电阻消耗能量。
由于绕组的电阻较小，耗能很快，有一定的危险性，可能烧毁电机。
2. 反接制动直流电机制动，将电机的电源正负极反接，改变电枢电流的方向，这样转矩的方向也改变，使得转速与转矩的方向相反。
交流电机制动采用改变相序的方法产生反向转矩，原理类似。
反接制动制动力强，制动迅速，控制电路简单，设备投资少，但制动准确性差，制动过程中冲击力强烈，易损坏传动部件。
3. 能耗制动制动时在电机的绕组中串接电阻，电动机相当于发电机，将拥有的能量转换成电能消耗在所串接电阻上。
这种方法在各种电机制动中广泛应用，变频控制也用到了。
从高速到低速（零速），这时电气的频率变化很快，但电动机的转子带着负载（生产机械）有较大的机械惯性，不可能很快的停止，这样就产生反电势EU （端电压）电动机处于发电状态，其产生反向电压转矩与原电动状态转矩相反，而使电动机具有较强的制动力矩，迫使转子较快停下来但由于通常变频器是交－直－交主电力AC/DC整流电路是不可逆的因此无法回馈到电网上去，结果造成主电路电容器二端电压升高，称泵升电压，当超过设定上限值电压时，制动回路导通，这就是制动单元的工作过程，制动电阻流过电源，从而将动能变热能消耗电压随之下降，待到设定下限值时即断.这种制动方法属不可控，制动力矩有波动，制动时间是可人为设定的。
制动电阻的选取经验：① 电阻值越小，制动力矩越大，流过制动单元的电流越大;② 不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③ 制动时间可人为选择;④ 小容量变频器(≤7.5KW)一般是内接制动单元和制动电阻的;⑤ 当在快速制动出现过电压时说明电阻值过大来不及放电，应减少电阻值.4. 直流制动主要用于变频控制中。
电机刹车原理
电机刹车原理
电机刹车是指在电机运行时，通过某种方式对电机进行制动，
使其停止运动或减速运动的过程。
电机刹车原理主要有机械制动、
电磁制动和电阻制动三种方式。
首先，机械制动是指通过摩擦力来制动电机。
常见的机械制动
方式有摩擦制动和离合器制动。
摩擦制动是通过摩擦片与转子接触
产生摩擦力，从而使电机停止或减速运动。
离合器制动是通过离合
器将电机与负载分离，使电机停止或减速运动。
这两种机械制动方
式都是通过摩擦力来实现制动，具有简单可靠、制动力矩大等特点。
其次，电磁制动是通过电磁力来制动电机。
电磁制动主要有直
流电磁制动和交流电磁制动两种方式。
直流电磁制动是通过在电机
绕组中通电产生电磁力，使电机停止或减速运动。
交流电磁制动是
通过在电机绕组中引入交流电源，产生交变电磁力，从而制动电机。
电磁制动具有制动力矩可调、动态响应快等特点。
最后，电阻制动是通过在电机绕组中串联电阻，将电机转换为
发电机，将机械能转换为热能来实现制动。
电阻制动具有制动力矩
可调、制动平稳等特点。
综上所述，电机刹车原理主要包括机械制动、电磁制动和电阻制动三种方式。
不同的制动方式有各自的特点和适用范围，可以根据实际需求选择合适的制动方式来实现电机的停止或减速运动。
在实际应用中，还可以将不同的制动方式结合起来，形成复合制动系统，以满足更加复杂的制动需求。
电机刹车原理的研究和应用将为电机的安全运行和性能优化提供重要的理论基础和技术支持。
电机刹车原理
电机刹车原理
电机刹车是指利用电机的反电动势产生制动力，实现车辆减速
停车的一种制动方式。
电机刹车原理是基于电机的工作原理和电磁
感应定律，通过控制电机的电流和转子的运动状态，实现对车辆的
制动控制。
下面将详细介绍电机刹车的原理及其实现方式。
首先，电机刹车的原理是基于电磁感应定律。
当电机的转子以
一定速度旋转时，会产生反电动势。
根据电磁感应定律，反电动势
的大小与转子的转速成正比，与电机的极性有关。
利用这一原理，
可以通过控制电机的电流，改变电机的工作状态，从而实现制动功能。
其次，电机刹车的实现方式主要有电阻制动、逆变器制动和回
馈制动三种方式。
电阻制动是通过在电机回路中串联电阻，将电能
转化为热能，从而实现制动的方式。
逆变器制动是通过改变电机的
供电方式，将电能转化为电流，实现制动功能。
回馈制动是利用电
机的反电动势产生制动力，实现对车辆的减速停车。
最后，电机刹车的原理是基于电机的工作原理和电磁感应定律，通过控制电机的电流和转子的运动状态，实现对车辆的制动控制。
电机刹车的实现方式主要有电阻制动、逆变器制动和回馈制动三种方式，通过这些方式，可以实现对车辆的减速停车功能。
总结一下，电机刹车原理是基于电机的工作原理和电磁感应定律，通过控制电机的电流和转子的运动状态，实现对车辆的制动控制。
电机刹车的实现方式主要有电阻制动、逆变器制动和回馈制动三种方式，通过这些方式，可以实现对车辆的减速停车功能。
希望本文对电机刹车原理有所帮助。
三相异步电机制动方法
三相异步电机制动方法哇塞，三相异步电机可是工业领域的大功臣啊！那说到它的制动方法，这可真是个关键的知识点呢！三相异步电机制动主要有机械制动和电气制动两种方式。
机械制动就像是给电机踩下急刹车，通过刹车片等装置直接让电机停止转动，这个步骤很简单直接，就是安装好机械制动装置，然后在需要的时候启动它就行啦。
但要注意哦，安装的时候可得仔细认真，不能马虎，不然可就容易出问题啦！电气制动呢，则包括能耗制动、反接制动等。
能耗制动就像是让电机慢慢“泄气”，通过把电机的动能转化为电能消耗掉来实现制动，具体步骤就是切断电机电源，然后接入直流电源，产生一个制动转矩。
反接制动呢，就像是让电机来个“急转身”，快速改变电流方向来实现制动，但这可要小心操作，弄错了可不得了！在操作中，要注意电流、电压等参数的设置，确保一切都在安全范围内呀。
在这个过程中，安全性和稳定性那可是至关重要的呀！就像我们开车要保证安全一样，电机制动也不能掉以轻心。
如果制动不及时或者不稳定，那后果可不堪设想啊，说不定会引发事故呢！所以在选择制动方法和操作的时候，一定要谨慎再谨慎，确保万无一失。
那这些制动方法都有啥应用场景和优势呢？嘿，这可多了去了！比如在一些需要快速停止的场合，反接制动就很有用啊，可以让电机迅速停下来，不耽误事儿。
能耗制动呢，在一些对制动平稳性要求高的地方就很合适，它能让电机慢慢停下来，不会有很大的冲击。
机械制动则在一些简单直接的场合很实用，操作方便嘛。
它们的优势就是能满足不同场合的需求，让电机的运行更加灵活可靠呀！我给你说个实际案例吧，在一家工厂里，有一台大型的三相异步电机带动着重要的生产设备。
有一次，设备突然出现故障需要紧急停止，这时候能耗制动就发挥了大作用，它让电机快速平稳地停了下来，避免了更大的损失。
你看，这实际应用效果多明显啊！总之呢，三相异步电机制动方法是非常重要的，我们一定要掌握好，根据实际情况选择合适的制动方法，确保电机的安全稳定运行，这样才能让我们的工业生产更加高效可靠呀！。
