半导体物理名词解释
物理学中的半导体物理
物理学中的半导体物理半导体物理是物理学中一个重要的分支领域。
半导体是指导电性介于导体和绝缘体之间的物质,如硅、锗等。
半导体物理主要研究半导体中电子、空穴、晶粒界、杂质等的运动规律,以及半导体器件的物理原理和工艺。
一、半导体的电子结构在半导体中,电子的能级分布呈现出带状结构。
价带是最高的能级,其上的电子分布较密集,其下则空缺较多。
导带是次高的能级,通常情况下是空的,其上可以沿导电路径运动的电子较少,这就是半导体的导电性能比较差的原因。
在晶体中,除了原子核外,每个原子周围都有电子层,这个层次本来就不完整,因此缺少一个或几个外层电子,会在附近的原子间共享电子,形成化学键,从而构成了半导体中的基本单体。
当加热或用其他方法提高温度时,原子处于激发态。
激发态原子会获得足够的能量跃迁到价带或者导带。
二、掺杂对半导体的影响为了改变半导体的导电性能,需要掺杂。
这种掺杂是指半导体中的原子被替换或注入其他原子。
这种替换或注入工艺被称为掺杂工艺。
常见的掺杂工艺有两种:第一种是在生长晶体时就把其他元素加入(挂接)进去,形成所谓的掺杂粒子(常见的有磷、硼、硅等);第二种是用能量较大的加速器轰击半导体,将半导体表面的部分原子轰击掉,然后在其上面注入掺杂粒子,这种工艺被称为离子注入。
掺杂后,半导体的导电性能会有所变化,通常是导电性能增强。
这是因为所掺入的粒子在半导体中形成的杂质电子能够在温度高于绝对零度时,跃迁到导带中从而激发出分子运动。
三、半导体器件的物理原理半导体器件是基于半导体物理原理设计和制造的设备。
半导体器件种类繁多,其中比较常见的有二极管、场效应管、晶体管、太阳能电池等。
二极管是一种基本的电子器件,通常由两个半导体晶体(一个是P型半导体,一个是N型半导体)组成。
二极管的基本原理是,当二极管两端施加正向电压时,P-N结通过夺电子-空穴复合放出能量,所以电流可以通过;当两端施加反向电压时,P-N结处形成一个反向电势,这时电流将不能通过。
半导体物理中的名词解释
半导体物理中的名词解释引言半导体物理是研究半导体材料与器件特性及其应用的学科领域。
在这个领域中,涉及了许多专有名词和概念。
本文将对部分半导体物理中的名词进行解释,帮助读者更好地理解和掌握半导体物理的基础知识。
1. 半导体半导体是指在温度较低时具有介于导体和绝缘体之间电导率的物质。
其导电性能可以通过外加电场或温度的改变而变化。
在半导体中,电子的能带结构起着关键作用。
常见的半导体材料包括硅和锗。
2. 能带能带是描述电子能量状态的概念,常见的有价带和导带。
价带是较低能量的电子能级,而导带是较高能量的电子能级。
能带间的能隙是指两个能带之间的能量差异。
3. 底带和势垒底带是指位于能量较低的束缚态能级,例如价带。
势垒是指在能带之间建立的电势差。
在半导体中,势垒可以通过外加电场或杂质掺入来调节。
4. 载流子载流子是指在半导体中参与电荷输运的粒子,包括电子和空穴。
电子的运动带负电荷,而空穴则带正电荷。
在半导体中,载流子的浓度和运动性质对于电导率至关重要。
5. 禁带宽度和掺杂禁带宽度是指价带和导带之间的能隙。
掺杂是通过引入杂质来改变半导体的导电性能。
掺杂可以分为n型和p型掺杂,分别引入电子和空穴作为载流子。
6. PN结和二极管PN结是指将n型半导体和p型半导体相接触形成的结构。
PN结具有整流特性,发挥了二极管的作用。
当正向偏置时,电流可以流过结;而反向偏置时,电流则被阻塞。
7. MOS结和场效应晶体管MOS结是指金属氧化物半导体结。
它是指在绝缘体上形成金属-氧化物-半导体结构。
MOS结构被广泛应用于场效应晶体管中。
场效应晶体管是一种控制门电压来调节电流的半导体器件。
8. 肖特基结和肖特基二极管肖特基结是一种由金属和半导体形成的结。
肖特基结具有快速开关特性和低电压降,被用于高频和高速电子器件。
肖特基二极管是利用肖特基结制成的二极管。
9. 光电效应和光电二极管光电效应是指当光照射到半导体材料时,激发电子从价带跃迁到导带的现象。
半导体物理名词解释
第一章(1)晶态:固体材料中的原子有规律的周期性排列,或称为长程有序。
(2)非晶态:固体材料中的原子不是长程有序地排列,但在几个原子的范围内保持着有序性,或称为短程有序。
(3)准晶态:介于晶态和非晶态之间的固体材料,其特点是原子有序排列,但不具有平移周期性。
(4)单晶:原子呈周期性排列的晶体。
(5)多晶:由许多取向不同的单晶体颗粒无规则堆积而成的固体材料。
(6)原子价键:主要的原子价键有共价键、离子键、π键和金属键。
(7)共价键与非极性共价键:共价键是相邻原子间通过共用自旋方向相反的电子对电子云重叠)与原子核间的静电作用形成的,成键的条件是成键原子得失电子的能力相或是差别较小,或者是成键原子一方有孤对电子(配位体),另一方有空轨道(中心离如果相邻原子吸引电子的能力是一样的,则共用电子对不会发生偏移,这样的共价就是非极性共价键。
共价键的数目遵从8-N原则(8)空穴:光激发或热激发等激发因素会使原子键断裂而释放出电子,在断键处少掉1个电子,等效于留下一个带(+q)电量的正电荷在键电子原来所在的位置,这就是空穴(9)半导体的载流子:有两种载流子,带负电的电子和带正电的空穴。
(10)基态:在0K下,半导体中的电子空穴对产生之前的固体所处的状态。
(11)激发态:电子空穴对产生之后的固体所处的状态(12)光激发:光照产生电子空穴对的过程。
第二章(1)量子:热辐射的粒子形态。
(2)德布罗意波长:普朗克常量与粒子的动量p的比值。
(3)海森伯堡测不准原理:对于同一粒子,不可能同时确定其坐标和动量。
(4)量子化能级:束缚态粒子的分立的能级。
(5)波粒二象性:微观粒子有时表现为波动形态,而电磁波有时表现为粒子形态。
(6)光生载流子:光照产生的载流子。
(7)热生载流子:热激发产生的载流子(8)半导体能带结构:分为E-k图和E-x图。
(9)导带:价带上能量最低的允带(10)价带:价电子所在的允带。
(11)禁带:导带底与价带顶之间的能量区域(12)禁带宽度:导带底与价带顶之间的能量差。
半导体物理之名词解释
1.迁移率 参考答案: 单位电场作用下,载流子获得的平均定向运动速度,反映了载流子在电场作用下的输运能力,是半导体物理中重要的概念和参数之一。
迁移率的表达式为:*q mτμ=可见,有效质量和弛豫时间(散射)是影响迁移率的因素。
影响迁移率的主要因素有能带结构(载流子有效质量)、温度和各种散射机构。
n pneu peu σ=+2.过剩载流子 参考答案:在非平衡状态下,载流子的分布函数和浓度将与热平衡时的情形不同。
非平衡状态下的载流子称为非平衡载流子。
将非平衡载流子浓度超过热平衡时浓度的部分,称为过剩载流子。
非平衡过剩载流子浓度:00,n n n p p p ∆=-∆=-,且满足电中性条件:n p ∆=∆。
可以产生过剩载流子的外界影响包括光照(光注入)、外加电压(电注入)等。
对于注入情形,通过光照或外加电压(如碰撞电离)产生过剩载流子:2i np n >,对于抽取情形,通过外加电压使得载流子浓度减小:2i np n <。
3. n 型半导体、p 型半导体N 型半导体:也称为电子型半导体.N 型半导体即自由电子浓度远大于空穴浓度的杂质半导体.在纯净的硅晶体中掺入五价元素(如磷),使之取代晶格中硅原子的位置,就形成了N 型半导体.在N 型半导体中,自由电子为多子,空穴为少子,主要靠自由电子导电.自由电子主要由杂质原子提供,空穴由热激发形成.掺入的杂质越多,多子(自由电子)的浓度就越高,导电性能就越强.P 型半导体:也称为空穴型半导体.P 型半导体即空穴浓度远大于自由电子浓度的杂质半导体.在纯净的硅晶体中掺入三价元素(如硼),使之取代晶格中硅原子的位子,就形成P 型半导体.在P 型半导体中,空穴为多子,自由电子为少子,主要靠空穴导电.空穴主要由杂质原子提供,自由电子由热激发形成.掺入的杂质越多,多子(空穴)的浓度就越高,导电性能就越强. 4. 能带当N 个原子处于孤立状态时,相距较远时,它们的能级是简并的,当N 个原子相接近形成晶体时发生原子轨道的交叠并产生能级分裂现象。
半导体物理学名词解释(精)
半导体物理学名词解释1、直接复合:电子在导带与价带间直接跃迁而引起非平衡载流子的复合。
2、间接复合:指的是非平衡载流子通过复合中心的复合。
3、俄歇复合:载流子从高能级向低能级跃迁发生电子-空穴复合时,把多余的能量传给另一个载流子,使这个载流子被激发到能量更高的能级上去,当它重新跃迁回到低能级时,多余的能量常以声子的形式放出,这种复合称为俄歇复合,显然这是一种非辐射复合。
4、施主杂质:V族杂质在硅、锗中电离时,能够施放电子而产生导电电子并形成正电中心,称它们为施主杂质或n型杂质。
5、受主杂质:Ⅲ族杂质在硅、锗中能够接受电子而产生导电空穴,并形成负点中心,所以称它们为受主杂质或p型杂质。
6、多数载流子:半导体材料中有电子和空穴两种载流子。
在N 型半导体中,电子是多数载流子, 空穴是少数载流子。
在P型半导体中,空穴是多数载流子,电子是少数载流子。
7、能谷间散射:8、本征半导体:本征半导体就是没有杂质和缺陷的半导体。
9、准费米能级:半导体中的非平衡载流子,可以认为它们都处于准平衡状态(即导带所有的电子和价带所有的空穴分别处于准平衡状态。
对于处于准平衡状态的非平衡载流子,可以近似地引入与Fermi能级相类似的物理量——准Fermi能级来分析其统计分布;当然,采用准Fermi能级这个概念,是一种近似,但确是一种较好的近似。
基于这种近似,对于导带中的非平衡电子,即可引入电子的准Fermi能级;对于价带中的非平衡空穴,即可引入空穴的准Fermi能级。
10、禁带:能带结构中能态密度为零的能量区间。
11、价带:半导体或绝缘体中,在绝对零度下能被电子沾满的最高能带。
12、导带:导带是自由电子形成的能量空间,即固体结构内自由运动的电子所具有的能量范围。
13、束缚激子:等电子陷阱俘获载流子后成为带电中心,这一中心由于库仑作用又能俘获另一种带电符号相反的载流子从而成为定域激子,称为束缚激子。
14、浅能级杂质:在半导体中、其价电子受到束缚较弱的那些杂质原子,往往就是能够提供载流子(电子或空穴的施主、受主杂质,它们在半导体中形成的能级都比较靠近价带顶或导带底,因此称其为浅能级杂质。

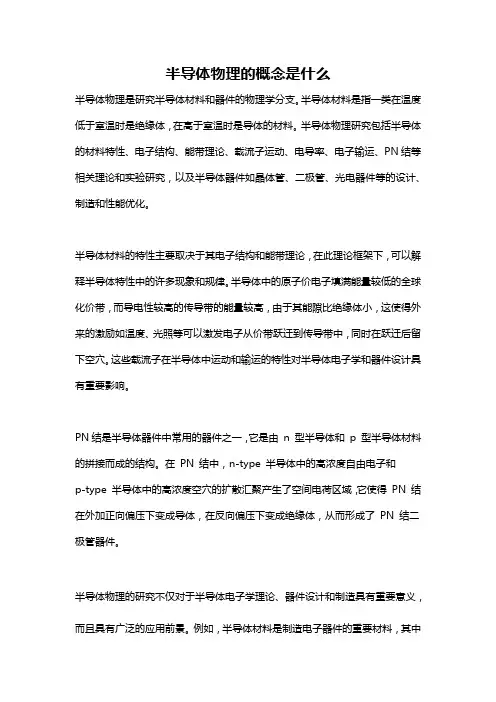

半导体物理的概念是什么
半导体物理的概念是什么
半导体物理是研究半导体材料和器件的物理学分支。
半导体材料是指一类在温度低于室温时是绝缘体,在高于室温时是导体的材料。
半导体物理研究包括半导体的材料特性、电子结构、能带理论、载流子运动、电导率、电子输运、PN结等相关理论和实验研究,以及半导体器件如晶体管、二极管、光电器件等的设计、制造和性能优化。
半导体材料的特性主要取决于其电子结构和能带理论,在此理论框架下,可以解释半导体特性中的许多现象和规律。
半导体中的原子价电子填满能量较低的全球化价带,而导电性较高的传导带的能量较高,由于其能隙比绝缘体小,这使得外来的激励如温度、光照等可以激发电子从价带跃迁到传导带中,同时在跃迁后留下空穴。
这些载流子在半导体中运动和输运的特性对半导体电子学和器件设计具有重要影响。
PN结是半导体器件中常用的器件之一,它是由n 型半导体和p 型半导体材料的拼接而成的结构。
在PN 结中,n-type 半导体中的高浓度自由电子和
p-type 半导体中的高浓度空穴的扩散汇聚产生了空间电荷区域,它使得PN 结在外加正向偏压下变成导体,在反向偏压下变成绝缘体,从而形成了PN 结二极管器件。
半导体物理的研究不仅对于半导体电子学理论、器件设计和制造具有重要意义,而且具有广泛的应用前景。
例如,半导体材料是制造电子器件的重要材料,其中
包括计算机、手机、平板电视、LED 灯等常用电子产品。
另外,半导体材料被广泛用于太阳能电池、光电器件、半导体激光器、放大器等领域,这些领域的发展对于节能减排、环保、医学、化学等方面都具有积极意义,同时也推动了半导体物理研究的发展。
(806)半导体物理
(806)半导体物理半导体物理是研究半导体材料的性质和行为的学科。
半导体是指电导率介于导体和绝缘体之间的材料,其独特的电子结构决定了其特殊的电学、光学和热学性质。
半导体物理的研究对于现代电子技术和光电子技术的发展起到了重要的推动作用。
半导体物理的研究主要集中在半导体材料的能带结构、载流子输运和电子-空穴对的生成与复合等方面。
能带结构是指半导体材料中电子能级的分布情况。
晶体中的能带分为价带和导带,其中价带中的电子与导带中的空位置于费米能级以上。
半导体的导电性质取决于能带之间的能隙。
当能带之间的能隙较小时,外界的激励(如热激发或光激发)可以使电子从价带跃迁到导带,从而导致电导率增加。
载流子输运是指半导体中电子和空穴的运动过程。
在半导体中,电子和空穴是载流子,它们的运动是导致电流流动的原因。
载流子的输运过程受到材料的结构和杂质等因素的影响。
电子和空穴在半导体中的运动方式可以用两个基本的输运机制来描述:漂移和扩散。
漂移是指载流子在电场力的作用下沿着电场方向运动,而扩散是指载流子由于浓度梯度而发生的随机运动。
电子-空穴对的生成与复合是半导体物理中的一个重要过程。
在半导体中,光激发或热激发会生成电子-空穴对,这些电子-空穴对可以通过复合过程重新回到基态。
电子-空穴对的生成和复合过程对于半导体中的光电子器件特性具有重要影响。
例如,光电二极管就是利用半导体中电子-空穴对的生成与复合过程实现光电转换。
半导体物理的研究对于半导体器件的设计和制造具有重要意义。
通过对半导体材料的物理性质和行为的深入研究,可以优化半导体器件的性能和可靠性。
在半导体技术的发展过程中,半导体物理的研究成果不断地为新型器件的设计和制造提供了理论依据和技术支持。
半导体物理是研究半导体材料性质和行为的学科,涉及能带结构、载流子输运和电子-空穴对的生成与复合等方面。
半导体物理的研究对于现代电子技术和光电子技术的发展起到了重要的推动作用,为半导体器件的设计和制造提供了理论依据和技术支持。
半导体物理_名词解释
1、金刚石型结构:金刚石结构是一种由相同原子构成的复式晶体,它是由两个面心立方晶胞沿立方体的空间对角线彼此位移四分之一空间对角线长度套构而成。
每个原子周围都有4个最近邻的原子,组成一个正四面体结构。
2、闪锌矿型结构:闪锌矿型结构的晶胞,它是由两类原子各自组成的面心立方晶格,沿空间对角线彼此位移四分之一空间对角线长度套构而成。
3、有效质量:粒子在晶体中运动时具有的等效质量,它概括了半导体内部势场的作用。
有效质量表达式为:4、迁移率:单位电场作用下,载流子获得的平均定向运动速度,反映了载流子在电场作用下的输运能力,是半导体物理中重要的概念和参数之一。
迁移率的表达式为:μ=q τ/m* 。
可见,有效质量和弛豫时间(散射)是影响迁移率的因素。
5、施主能级:通过施主掺杂在半导体的禁带中形成缺陷能级,被子施主杂质束缚的电子能量状态称为施主能级。
7、点缺陷:是最简单的晶体缺陷,它是在 结点上 或 邻近的微观区域内 偏离晶体结构的正常排列 的一种缺陷。
包括:间隙原子和空位是成对出现的弗仓克耳缺陷 和只在晶体内形成空位而无间隙原子的肖特基缺陷。
8、状态密度:就是在能带中能量E 附近每单位能量间隔内的量子态数。
9、受主能级:通过受主掺杂在半导体的禁带中形成缺陷能级,被受主杂质束缚的空穴的能量状态称为受主能级。
10、直接复合:导带中的电子越过禁带直接跃迁到价带,与价带中的空穴复合,这样的复合过程称为直接复合12、费米分布:大量电子在不同能量量子态上的统计分布。
费米分布函数为:13、载流子的漂移:在外加电压时,导体或半导体内的载流子受电场力的作用,做定向运动。
222*dk E d h m n =dEdZE g =)(Tk E E Fe Ef 011)(-+=14、本征载流子:就是本征半导体中的载流子(电子和空穴),即不是由掺杂所产生出来的。
15、热载流子:比零电场下的载流子具有更高平均动能的载流子。
16、爱因斯坦关系:对电子D n/μn =k0T/q 对空穴D p/μp =k0T/q它表明非简并情况下载流子的迁移率和扩散系数之间的关系。
半导体物理名词解释
1、离子晶体:正负离子交替排列在晶格格点上,靠离子键结合成的晶体。
共价晶体:由共价键结合形成的晶体。
2、布拉菲点阵:实际晶体可以看作基元在空间的周期性重复排列。
把基元看作是一个几何点,按晶体相同的周期在空间进行排列得到的点阵称为这种晶体的布拉菲点阵。
3、原胞:构成布拉菲点阵的最小平行六面体,格点只能在顶点。
晶胞:布拉菲点阵中能反映其对称性前提下的体积最小的重复单元。
4、施主杂质:能够释放电子而产生导电电子并形成正电中心的杂质。
受主杂质:能够接受电子而产生导电空穴,并形成负电中心的杂质。
施主电离能:多余的一个价电子脱离施主杂质而成为自由电子所需要的能量。
受主电离能:使空穴挣脱受主杂质束缚成为导电空穴所需要的能量。
5、量子态密度:单位K空间中的量子态数目称为量子态密度。
状态密度:单位能量间隔内的量子态数目称为状态密度。
有效状态密度:所有有可能被电子占据的量子态数。
6、深杂质能级:能在半导体中形成深能级的杂质元素。
将其引入半导体中,形成一个或多个能级。
该能级距离导带底、价带顶较远,且多位于禁带的中央区域。
浅杂质能级:能在半导体中形成浅能级的杂质元素。
在半导体禁带中靠近导带边缘的杂质。
7、空穴:在电子挣脱价键的束缚成为自由电子,其价键中所留下来的空位。
8、有效质量:粒子在晶体中运动时具有的等效质量,它概括了半导体内部势场的作用。
有效质量表达式为:9、理想半导体:晶格原子严格按周期性排列并静止在格点位置上,纯净不含杂质的,晶格结构是完整的。
实际半导体:原子不是静止的,而是在其平衡位置附近振动,含有若干杂质,存在点缺陷,线缺陷和面缺陷等。
10、直接复合:导带中的电子越过禁带直接跃迁到价带,与价带中的空穴复合,这样的复合过程称为直接复合。
间接复合:导带中的电子通过禁带的复合中心能级与价带中的空穴复合,这样的复合过程称为间接复合。
11、复合率:单位时间单位体积内复合掉的电子-空穴对数。
非平衡载流子的复合率(净复合率):产生率:单位时间单位体积内所产生的电子-空穴对数。
半导体物理-名词解释
半导体物理名词解释1. 受主杂质杂质在半导体中成键时,产生一个空穴。
当其他电子来填补这个空穴时,相当于这个空穴电离,同时杂质原子成为负电中心。
2. 施主杂质掺杂离子进入本征半导体晶格后,杂质原子容易失去一个电子成为自由电子,这个杂质原子叫施主。
3. 间接复合电子和空穴通过禁带中的杂质或缺陷能级进行复合。
4. 直接复合电子在导带和价带之间直接跃迁所引起的非平衡载流子的复合过程。
5. 载流子产生率单位时间内载流子的产生数量。
6. 扩散长度非平衡载流子深入样品的平均距离。
7. 非平衡载流子的寿命非平衡载流子的平均生存时间。
8. 费米能级费米能级是绝对零度时电子的最高能级。
9. 迁移率单位电场强度下载流子所获得的漂移速率。
10. 功函数功函数是指真空电子能级E0与半导体的费米能级E F之差。
11. 表面态晶体的自由表面的存在,使得周期性势场在表面处发生中断,引起附加能级,电子被局域在表面附近,这种电子状态称为表面态,所对应的能级为表面能级。
12. 电子亲和能真空的自由电子能级与导带底能级之间的能量差,也就是把导带底的电子拿出到真空去而变成自由电子所需要的能量。
13. 同质结同质结就是同一种半导体形成的结,包括pn结,pp结,nn结。
14. 异质结异质结就是由不同种半导体材料形成的结,包括pn结,pp结,nn结。
15. 非平衡载流子半导体中比热平衡时所多出的额外载流子。
16. 施主杂质掺杂离子进入本征半导体晶格后,杂质原子容易失去一个电子成为自由电子,这个杂质原子叫施主。
17. 本征激发当有能量大于禁带宽度的光子照射到半导体表面时,满带中的电子吸收这个能量,跃迁到导带产生一个自由电子和自由空穴,这一过程称为本征激发。
18. 平均自由程电子在实际器件中的平均自由运动距离称为平均自由程。
19. 有效质量电子受到原子核的周期性势场(这个势场和晶格周期相同)以及其他电子势场综合作用的结果。
20. 浅能级杂质指在半导体中、其价电子受到束缚较弱的那些杂质原子,往往就是能够提供载流子—电子或空穴的施主、受主杂质;它们在半导体中形成的能级都比较靠近价带顶或导带底,因此称其为浅能级杂质。
名词解释(半导体物理)
直接带隙半导体:导带边和价带边处于k空间相同点的半导体通常被称为直接带隙半导体。
电子要跃迁的导带上产生导电的电子和空穴(形成半满能带)只需要吸收能量。
例子有GaAs,InP,InSb。
间接带隙半导体:导带边和价带边处于k空间不同点的半导体通常被称为间接带隙半导体。
形成半满能带不只需要吸收能量,还要该变动量。
例子有Ge,Si。
准费米能级:非平衡态的电子与空穴各自处于热平衡态--准平衡态,可以定义EFn、EFp分别为电子和空穴的准费米能级。
有效质量:在讨论半导体的载流子在外场力的作用下的运动规律时,由于载流子既受到外场的作用,又受到晶体内部周期性势场的作用,只要将内部势场的复杂作用包含在引入的有效质量中,并用它来代替惯性质量,就可以方便地采用经典力学定律来描写。
由于晶体的各向异性,有效质量和惯性质量不一样,它是各向异性的。
有效质量是半导体内部势场的概括。
纵向有效质量和横向有效质量:由于半导体材料的k空间等能面是椭球面,有效质量是各向异性的。
在回旋共振实验中,当磁感应强度相对晶轴有不同取向时,可以得到为数不等的吸收峰,在分析时引入纵向有效高质量和横向有效质量表示旋转椭球等能面在长轴方向和短轴方向上的有效质量的差别。
是晶体各向异性的反映。
扩散长度: 指的是非平衡载流子在复合前所能扩散深入样品的平均距离,它由扩散系数和材料的非平衡载流子的寿命决定,即L=√Dt。
牵引长度:是指非平衡载流子在电场E作用下,在寿命t时间内所漂移的的距离, 即L(E)=Eut,有电场,迁移率和寿命决定。
费米能级:表示系统处于热平衡状态时,在不对外做功的情况下,增加一个电子所引起系统能量的变化。
它标志了电子填充能级水平,与温度,材料的导电类型以及掺杂浓度等因素有关。
电子亲和势:表示要使得半导体导带底的电子逃逸出体外(相对于真空能级)所需的最小能量,对半导体材料而言,它与导电类型,掺杂浓度无关。
复合中心:半导体中的杂质和缺陷可以在禁带中形成一定的能级,对非平衡载流子的寿命有很大的影响。
固态电子论半导体物理电子科学与技术专业课半导体物理部分名词解释
固态电子论半导体物理电子科学与技术专业课半导体物理部分名词解释1.有效质量:定义:222*dk Ed m n为电子的有效质量。
在能带顶有效质量为正值,在能带底有效质量为负值。
他概括了半导体内部的势场作用。
使得在解决半导体内部电子受外力作用下的运动规律时,可以不用考虑半导体内部势场的作用。
有效质量与能量对于k 的二次微商成反比,内层电子能带窄,有效质量大,外层电子能带宽,有效质量小。
2.空穴:是价带顶部附近的电子激发到导带后留下的价带空状态带正电荷当温度不为零时,共价键上一个电子挣脱共价键的束缚进入晶格间隙形成导电电子,在原共价键处形成空状态,为了满足电中性,该空状态带一个正电荷。
当另一个共价电子填这个空位…相当于空位在移动,把这个带一个单位正电荷的空位称为空穴用空穴的概念,可以把价带大量电子对电流的贡献用少量的空穴表达了。
3.施主杂质:V 族元素在硅、锗中电离时能够释放电子而产生导电电子并形成正电中心,称此类杂质为施主杂质或n 型杂质。
相关的:施主杂质向导带释放电子的过程为施主电离施主杂质未电离之前是电中性的称为中性态或束缚态;电离后成为正电中心称为离化态或电离态使多余的价电子挣脱束缚成为导电电子所需要的最小能量称为施主电离能,施主电离能为ΔED被施主杂质束缚的电子的能量状态称为施主能级,记为ED ,。
4.施主杂质电离后成为不可移动的带正电的施主离子,同时向导带提供电子,使半导体成为主要依靠导带电子导电的n 型半导体(也称电子型半导体)。
5.受主杂质:III 族元素在硅、锗中电离时能够接受电子而产生导电空穴并形成负电中心,称此类杂质为受主杂质或p 型杂质。
相关的:受主杂质释放空穴的过程称为受主电离使空穴挣脱束缚成为导电空穴所需要的最小能量称为受主电离能,记为ΔEA空穴被受主杂质束缚时的能量状态称为受主能级,记为EA受主杂质电离后成为不可移动的带负电的受主离子,同时向价带提供空穴,使半导体成为主要依靠空穴导电的p 型半导体(也称空穴型半导体)。
【精选】半导体物理学名词解释 2
半导体物理学名词解释1、直接复合:电子在导带与价带间直接跃迁而引起非平衡载流子的复合。
2、间接复合:指的是非平衡载流子通过复合中心的复合。
3、俄歇复合:载流子从高能级向低能级跃迁发生电子-空穴复合时,把多余的能量传给另一个载流子,使这个载流子被激发到能量更高的能级上去,当它重新跃迁回到低能级时,多余的能量常以声子的形式放出,这种复合称为俄歇复合,显然这是一种非辐射复合。
4、施主杂质:V族杂质在硅、锗中电离时,能够施放电子而产生导电电子并形成正电中心,称它们为施主杂质或n型杂质。
5、受主杂质:Ⅲ族杂质在硅、锗中能够接受电子而产生导电空穴,并形成负点中心,所以称它们为受主杂质或p型杂质。
6、多数载流子:半导体材料中有电子和空穴两种载流子。
在N 型半导体中,电子是多数载流子, 空穴是少数载流子。
在P型半导体中,空穴是多数载流子,电子是少数载流子。
7、能谷间散射:8、本征半导体:本征半导体就是没有杂质和缺陷的半导体。
9、准费米能级:半导体中的非平衡载流子,可以认为它们都处于准平衡状态(即导带所有的电子和价带所有的空穴分别处于准平衡状态)。
对于处于准平衡状态的非平衡载流子,可以近似地引入与Fermi能级相类似的物理量——准Fermi能级来分析其统计分布;当然,采用准Fermi能级这个概念,是一种近似,但确是一种较好的近似。
基于这种近似,对于导带中的非平衡电子,即可引入电子的准Fermi能级;对于价带中的非平衡空穴,即可引入空穴的准Fermi能级。
10、禁带:能带结构中能态密度为零的能量区间。
11、价带:半导体或绝缘体中,在绝对零度下能被电子沾满的最高能带。
12、导带:导带是自由电子形成的能量空间,即固体结构内自由运动的电子所具有的能量范围。
13、束缚激子:等电子陷阱俘获载流子后成为带电中心,这一中心由于库仑作用又能俘获另一种带电符号相反的载流子从而成为定域激子,称为束缚激子。
14、浅能级杂质:在半导体中、其价电子受到束缚较弱的那些杂质原子,往往就是能够提供载流子(电子或空穴)的施主、受主杂质,它们在半导体中形成的能级都比较靠近价带顶或导带底,因此称其为浅能级杂质。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
半导体物理名词解释1.单电子近似:假设每个电子是在周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。
该势场是具有与晶格同周期的周期性势场。
2.电子的共有化运动:原子组成晶体后,由于电子壳层的交叠,电子不再完全局限在某一个原子上,可以由一个原于转移到相邻的原子上去,因而,电子将可以在整个晶体中运动。
这种运动称为电子的共有化运动。
3.允带、禁带: N个原子相互靠近组成晶体,每个电子都要受到周围原子势场作用,结果是每一个N度简并的能级都分裂成距离很近能级,N个能级组成一个能带。
分裂的每一个能带都称为允带。
允带之间没有能级称为禁带。
4.准自由电子:内壳层的电子原来处于低能级,共有化运动很弱,其能级分裂得很小,能带很窄,外壳层电子原来处于高能级,特别是价电子,共有化运动很显著,如同自由运动的电子,常称为“准自由电子”,其能级分裂得很厉害,能带很宽。
6.导带、价带:对于被电子部分占满的能带,在外电场的作用下,电子可从外电场中吸收能量跃迁到未被电子占据的能级去,形成了电流,起导电作用,常称这种能带为导带。
下面是已被价电子占满的满带,也称价带。
8.(本证激发)本征半导体导电机构:对本征半导体,导带中出现多少电子,价带中相应地就出现多少空穴,导带上电子参与导电,价带上空穴也参与导电,这就是本征半导体的导电机构。
9.回旋共振实验意义:这通常是指利用电子的回旋共振作用来进行测试的一种技术。
该方法可直接测量出半导体中载流子的有效质量,并从而可求得能带极值附近的能带结构。
当交变电磁场角频率W等于回旋频率Wc时,就可以发生共振吸收,Wc=qB/有效质量10.波粒二象性,动量,能量P=m0v E=12P2m0P=hk1.间隙式杂质:杂质原子位于晶格原子间的间隙位置,称为间隙式杂质。
2.替位式杂质:杂质原子取代晶格原子而位于晶格点处,称为替位式杂质。
3.施主杂质与施主能级:能够释放电子而产生导电电子并形成正电中心。
它们称为施主杂质或n型杂质。
被施主杂质束缚的电子的能量状态称为施主能级,记为E D。
4.受主杂质与受主能级:能接受电子而产生导电空穴并形成负电中心,称之为受主杂质。
被受主杂质束缚的空穴的能量状态称之为受主能级,记为E A。
5.杂质的电离能:价电子挣脱束缚成为导电电子的能量。
6.杂质的补偿作用:同时存在施主杂质和受主杂质时,施主和受主杂质之间的互相抵消的作用。
7.等电子杂质与等电子陷阱:当杂质的价电子数等于其所替代的主晶格原子的价电子数时,这种杂质称为等电子杂质,所谓等电子杂质是与基质晶体原子具有相同数量价电子的杂质,它们替代了格点上的同族原子后,基本上仍是电中性的。
但是由于原子序数不同,这些原子的共价半径和电负性有差别,因而他们能俘获某种载流子而成为带电中心。
这个带电中心就称为等电子陷阱。
1.状态密度:状态密度g(E)就是在能带中能量E附近每单位能量间隔内的量子态数。
2.费米能级:把一些费米子按照一定的规则(例如泡利原理等)填充在各个可供占据的量子能态上,并且这种填充过程中每个费米子都占据最低的可供占据的量子态。
最后一个费米子占据着的量子态即可粗略理解为费米能级。
半导体中被电子占据的能带3.简并、非简并系统:通常把服从玻尔兹曼统计律的电子系统称为非简并性系统,把服从费米统计律的电子系统称为简并性系统。
4.简并半导体:发生载流子简并化的半导体称为简并半导体。
5.禁带变窄效应:杂质能带进入了导带或价带,并与导带或价带相连,形成了新的简并能带,使能带的状态密度发生了变化,简并能带的尾部伸入到禁带中,称为带尾。
导致禁带宽度由Eg减小到Eg’,所以重掺杂时,禁带宽度变窄了,称为禁带宽度变窄效应。
1.欧姆定律的微分形式:把通过导体中某一点的电流密度和该处的电导率及电场强度直接联系起来的式子称为欧姆定律的微分形式。
J=σε2.漂移运动和漂移速度:有外加电压时,导体内部的自由电子受到电场力的作用,沿着电场的反方向作定向运动构成电流。
电子在电场力的作用下的这种运动称为漂移运动,定向运动的速度称为漂移速度。
3.电子的迁移率:表示单位场强下的平均漂移速度,单位为m2/V·s4.载流子的散射:载流子在半导体中运动时,不断与热振动着的晶格原子或电离了的杂质离子发生作用,或者说发生碰撞,碰撞后载流子速度的大小及方向就发生改变,用波的概念,就是说电子波在半导体中传播时遭到了散射。
5.平均自由时间和散射概率的关系:载流子在电场中作漂移运动时,只有在连续两次散射之间的时间内才作加速运动,这段时间称为自由时间。
取极多次而求得其平均值称为载流子的平均自由时间。
其数值等于散射概率的倒数。
6.电导率、迁移率和平均自由时间的关系:{n型 σn=nqμn=nq2τnm n∗p型 σp=pqμp=nq2pm p∗混合型 σ=nqμn+pqμp=nq2τnm n∗+nq2pm p∗1.载流子的产生(复合):产生非平衡载流子的外部作用撤除后,由于半导体的内部作用,使它由非平衡态恢复到平衡态,过剩载流子逐渐消失。
这一过程称为非平衡载流子的复合。
载流子的寿命:涛=△P比U2.过剩电子(空穴):比平衡状态多出来的这部分载流子3.产生(复合)率:单位时间单位体积内产生的非平衡载流子数。
单位时间单位体积内净复合消失的电子-空穴对数称为非平衡载流子的复合率。
4.小注入:在一般情况下,注入的非平衡载流子浓度比平衡时的多数载流子浓度小得多,对n型材料,△n<<n0,△p<<n0,满足这个注入条件的注入称为小注入。
5. 扩散怎样产生:微观粒子在各处的浓度不均匀,由于例子的无规则热运动,就可以引起粒子由高浓度向低浓度扩散。
扩散系数:反应非平衡少数载流子扩散本领的大小。
扩散电流:因为电子和空穴都是带电粒子,他们的扩散运动必然伴随电流的出现,称为扩散电流。
6.少子的扩散长度:L P=√D Pτ,标志着非平衡载流子深入样品的平均距离7.准费米能级:当半导体的平衡遭到破坏而存在非平衡载流子时,分别就价带和导带中的电子讲,它们各自基本上处于平衡态,而导带和价带之间处于不平衡状态。
可以分别引入导带费米能级和价带费米能级,它们都是局部的费米能级,称为“准费米能级”。
8.表面态:当一块半导体突然被中止时,表面理想的周期性晶格发生中断,从而导致禁带中出现电子态(能级),该电子态称为表面态。
9.表面态复合速度单位时间内通过单位表面积复合掉的电子—空穴对数。
10.爱因斯坦关系连续性方程爱因斯坦关系:D nμn =k0Tq,D pμp=k0Tq连续性方程:漂移运动与扩散运动同时存在时少数载流子所遵守的方程:ðp ðt =D Pð2pðx2−μpεðpðx−μp pðεðx−∆pτ+g p1.突变结:n型区中施主杂质浓度为N D,而且均匀分布;p型区中受主杂质浓度为N A,也是均匀分布。
在交界面处,杂质浓度由N A(p型)突变为N D(n型),具有这种杂质分布的pn结称为突变结。
合金结和高表面浓度的浅扩散结一般可认为是突变结。
2.线性缓变结:杂质浓度从p区到n区是逐渐变化的pn结称为缓变结。
若杂质分布可用x=x j处的切线近似表示,则称为线性缓变结。
低表面浓度的深扩散结,一般可认为是线性缓变结。
3.空间电荷区:通常把在pn结附近的这些电离施主和电离受主所带电荷称为空间电荷。
它们所存在的区域称为空间电荷区。
4.内建电场:空间电荷区中的这些电荷产生了从n区指向p区,即从正电荷指向负电荷的电场,称为内建电场。
6.扩散电容、势垒电容:由于扩散区的电荷数量随外加电压的变化所产生的电容效应,称为pn结的扩散电容,用符号C D表示。
由pn结上外加的变化,引起了电子和空穴在势垒区的“存入”和“取出”作用,导致势垒区的空间电荷数量随外加电压而变化,这种pn结的电容效应称为势垒电容,以C T表示。
1.金属的功函数(半导体):E0与E F能量之差。
W m=E0−(E F)m,表示一个起始能量等于费米能级的电子,由金属内部溢出到真空中所需要的最小能量。
2.电子亲和势:χ=E0−(E F)s,表示要使半导体导带底的电子溢出体外所需的最小能量。
3.阻挡层和反阻挡层:在势垒区中,空间电荷主要由电离施主形成,电子浓度比体内小得多,是一个高阻区域。
反阻挡层:高电导区域。
(P192)4.肖特基势垒:势垒厚度依赖与外加电压的势垒。
5.欧姆接触:指不产生明显的附加阻抗,而且不会使半导体内部的平衡载流子浓度发生显著地改变的一种接触。
P2041.达姆表面能级:晶体自由表面的存在使其周期场在表面处发生中断,同样也引起附加能级,这种能级称为达姆表面能级。
2.理想表面:指表面层中原子排列的对称性与体内原子完全相同,且表面上不附着原子或分子的半无限晶体表面。
3.理想MIS结构满足的条件:①金属与半导体间功函数差为零;②在绝缘层内没有任何电荷且绝缘层完全不导电;③绝缘层与半导体界面处不存在任何界面态。
○4由均匀半导体构成,无边缘电场效应。
4.开启电压、平带电压:为了恢复平带状态所需加的电压。
5.深耗尽状态:耗尽层的宽度很大,可远大于强反型的最大耗尽层宽度,且其宽度随电压V G幅度的增大而增大,这种状态称为深耗尽状态。
6.Si-Si O2系统中四种基本电荷:①Si O2层的可动离子;②Si O2层中的固定电荷;③界面态;④Si O2层中的电离陷阱电荷。
7.快界面态:指存在于Si-SiO2界面处而能值位于硅禁带中的一些分立的或连续的电子能态。
它可以迅速的和半导体导带或价带交换电荷。
