Rotork电动执行机构调试步骤
rotork(罗托克)智能型电动执行机构操作方法
rotork(罗托克)智能型电动执行机构操作方法rotork(罗托克)智能型电动执行机构操作方法●电动操作:在执行机构控制箱的显示窗口下面有两只旋钮,红色的为选择旋钮,它有三个操作位置:远程、停止、就地;黑色的为操作旋钮,它有两个方向操作:顺时针旋转关闭阀门,逆时针旋转开启阀门,将选择旋钮开关旋至就地位置,顺时针旋转黑色操作旋钮,则执行机构向关闭阀门方向运行。
●如果执行机构内部设置或功能端子接线设为自保持,就是松开操作旋钮,执行机构也将一直向关闭方向运行,直到设置的0%行程为止,除非将选择旋钮切换至停止位置,执行机构才停止工作。
如果执行机构设置为点动,则旋一下操作旋钮,执行机构就在该方向上动一下。
按住不动,则执行机构运行至全行程才停止。
逆时针旋转黑色操作旋钮,执行机构向开阀方向运行。
工作状况和顺时针关阀相同。
●人工操作:●将执行机构上的选择旋钮处于就地控制,用力压下手/自动切换杆,操作手轮即可。
压不下手/自动切换杆时,则可边旋转手轮边用力压即可。
●遥控操作:●将执行机构上的红色选择旋钮旋至就地位置,则使用遥控器实现遥控操作和功能参数设置操作。
●遥控操作功能为:①开方向运行操作②关方向运行操作③停止执行机构运行操作。
●如果执行机构内部设置为点动,则开、关方向运行为点动操作。
●如果执行机构内部设置为自保持,则开、关方向运行时为自保持操作。
要停止执行机构就按一下“STOP”按钮即可。
●远程控制:●将红色选择旋钮旋至远程,则执行机构接受标准的控制信号,或开、或关、或停止。
●rotork(罗托克)智能型电动执行机构。
ROTORK电动执行机构参数设置及操作方法
ROTORK 电动执行机构参数设置及操作方法作者:杨潇波 2013年10月22日 来源: 浏览量:1181字号:T | T 1结构ROTORKIQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器1 结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器完成对力矩、限位以及一级、二级设定的。
IQ 的结构如图1所示。
图1 IQ 的结构2 IQ 执行器的操作方法2.1 手动操作压下手动/自动手柄,使其处于手动位置。
旋转手轮以挂上离合器,此时松开手柄,手柄将自动弹回初始位置,手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离,回到电机驱动状态。
如果需要,可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2 电动操作检查电源电压,应与执行器铭牌上的标识相符,然后即可开启电源。
无需检查相位。
如果没有进行初步检查,则不要进行电气操作,至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作:红色选择器可选择现场或远程两种操作,当选择器锁定在就地或远程位置时,停止功能仍然有效。
选择器也可锁定在停止状态,以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置,相邻的黑色旋钮可分别转至开和关的位置;顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置,远程控制只能用于开和关,此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
ROTORK电动执行器的基本设置及故障处理
ROTORK电动执行器的基本设置及故障处理一、基本设置1.电源接线2.机械限位设置机械限位设置是指通过调节机械行程开关来确定阀门的开关位置。
在执行器安装完成后,需要将阀门手动开到全开和全关位置,然后调节机械行程开关,使其分别与开和关位置对准。
这样,当执行器工作时,会自动停留在开和关位置,以实现准确的控制。
3.控制信号设置ROTORK电动执行器可以通过接收4-20mA或0-10V模拟信号,或接收开关量信号(如开关触点信号或Modbus信号)来实现控制。
在进行控制信号设置时,首先需要确保控制信号线路正确连接,然后根据实际情况选择合适的信号类型,并进行参数设置。
4.控制器设置电动执行器的控制器一般包括PID控制算法、设定点、工作模式等参数设置。
在进行控制器设置时,需要根据实际需求来确定合适的参数值,以实现稳定和准确的控制。
二、故障处理1.电源故障如果电动执行器无法启动或无法正常工作,首先需要检查电源是否正常供电。
可以通过测量电源电压或使用其他电器设备来验证电源是否正常。
如果发现电源故障,则需要修复或更换电源。
2.机械限位故障如果执行器无法停留在开或关位置,或机械行程开关无法正常工作,首先需要检查机械限位开关是否正确安装和调节。
可以通过检查开关位置和调节机械行程开关的位置来判断故障原因。
如果发现机械限位开关故障,则需要修复或更换开关。
3.控制信号故障如果执行器无法接收或响应控制信号,首先需要检查控制信号线路是否正常连接,以及信号源是否正常输出。
可以通过测量控制信号电压或用示波器来验证控制信号是否正常。
如果发现控制信号故障,则需要修复或更换控制信号线路或信号源。
4.控制器故障如果执行器无法根据设定点进行准确控制,首先需要检查控制器参数设置是否正确。
可以通过查阅控制器操作说明书来确认参数设置是否准确。
如果发现控制器故障,则需要重新设置控制器参数或更换控制器。
总结:ROTORK电动执行器的基本设置包括电源接线、机械限位设置、控制信号设置和控制器设置。
Rotork电动执行器操作规程
ROTORK电动执行器操作规程一、就地控制的电动操作1、开机前检查(1)确认手动/自动选择手柄的确脱离手动定位,已经复位于初始位置;(2)确认电源电压与执行器铭牌上的标称相符,即可开启电源;(3)确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可以看到阀门开启的百分数或行程末端的符号;(4)确认红色选择器,被锁定在LOCAL(现场控制)位置;(5)最后确认该电动执行机构,正确进入待机状态。
2、开启阀门(1)旋启红色选择器于OPEN(2)显示器上红色指示灯闪烁,液晶显示屏上显示●%-OPEN电动执行器驱动阀门处于全开位置3、关闭阀门(1)旋启红色选择器于CLOSE(2)显示器上绿色指示灯闪烁,液晶显示屏上显示●%-CLOSE电动执行器驱动阀门处于全关位置4、停止启闭阀门(1)顺时针选择红色选择器至STOP;(2)显示器上黄色指示灯亮;(3)液晶显示屏上显示××%中间位置或某个位置;(4)电动执行器驱动阀门可停在中间任意位置。
二、就地控制的手动操作1、确认执行器电源已断开,电机已停止转动;2、压下手动/自动手柄,使其处于手动定位;3、旋转手轮挂上离合器;4、松开手柄,手动/自动手柄将回到初始位置,手轮轴上的离合器将保持啮合状态;5、操作者顺时针旋转手轮,可关闭阀门,阀门顶端阀位指示器箭头,与管道气体走向垂直,阀门全关;6、操作者逆时针旋转手轮,可开启阀门,阀门顶端阀位指示器箭头,与管道气体走向平行,阀门全开;7、执行器实施电动操作时,手轮将自动脱离手动操作状态。
三、注意事项远程控制功能的实施全部纳入无锡—张家港输气管道SCADA系统统一控制,不属于本规程实施范围。
ROTORKIQ3调试步骤

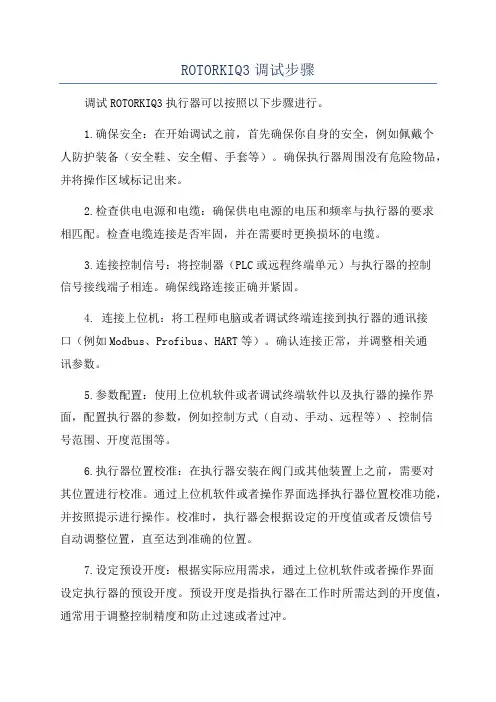

ROTORKIQ3调试步骤调试ROTORKIQ3执行器可以按照以下步骤进行。
1.确保安全:在开始调试之前,首先确保你自身的安全,例如佩戴个人防护装备(安全鞋、安全帽、手套等)。
确保执行器周围没有危险物品,并将操作区域标记出来。
2.检查供电电源和电缆:确保供电电源的电压和频率与执行器的要求相匹配。
检查电缆连接是否牢固,并在需要时更换损坏的电缆。
3.连接控制信号:将控制器(PLC或远程终端单元)与执行器的控制信号接线端子相连。
确保线路连接正确并紧固。
4. 连接上位机:将工程师电脑或者调试终端连接到执行器的通讯接口(例如Modbus、Profibus、HART等)。
确认连接正常,并调整相关通讯参数。
5.参数配置:使用上位机软件或者调试终端软件以及执行器的操作界面,配置执行器的参数,例如控制方式(自动、手动、远程等)、控制信号范围、开度范围等。
6.执行器位置校准:在执行器安装在阀门或其他装置上之前,需要对其位置进行校准。
通过上位机软件或者操作界面选择执行器位置校准功能,并按照提示进行操作。
校准时,执行器会根据设定的开度值或者反馈信号自动调整位置,直至达到准确的位置。
7.设定预设开度:根据实际应用需求,通过上位机软件或者操作界面设定执行器的预设开度。
预设开度是指执行器在工作时所需达到的开度值,通常用于调整控制精度和防止过速或者过冲。
8.动作测试:对执行器进行动作测试,即手动发送控制信号,观察执行器的响应情况。
执行器应该根据控制信号快速、准确地调整到设定的位置。
9.自动控制测试:使用控制器的自动控制功能,通过发送控制信号模拟实际应用场景,观察执行器的响应情况。
确保执行器能够按照设定的开度值进行精确控制,并满足系统的要求。
10.故障诊断:在调试过程中,如果发现执行器无法正常工作或者存在问题,使用故障诊断功能进行故障排查。
根据上位机软件或者操作界面显示的故障信息,进行相应的处理和修复。
11.记录和报告:在执行器调试完成后,将所有的调试参数、测试结果以及故障排查记录保存并制作调试报告。
ROTORK电动执行机构接线与调试
一、接线 二、调试
ROTORK电动执行机构接线与调试
一、接线
以下以模拟量(4~20mA)控制的调节阀,顺时针关阀,开关阀为限位方 式为例,说明接线与调试步骤: 拉电后根据需要接线 确认动力电源已拉电,接线前用万用表确认不带电,进行接线: 必接线: 动力电源:1、2、3 内部 24V (-):4—41短接 内部 24V (+):5-39短接 模拟量指令:26+ 27- 模拟量反馈:22+ 23-
”标记与壳体上的“▲”标记正对。
ROTORK电动执行机构接线与调试
2、进入执行器的设定程序 正常操作:按键 注意:只有当屏幕出现两个“设定条”后,才能进行设置操作,不然只能 进行参数浏览。 详细说明: 进入设置模式--口令
ROTORK电动执行机构接线与调试
3、关阀方向设,
ROTORK电动执行机构接线与调试
9、设定开限位:LO 正常操作:在“LC”菜单下, 按 键,显示“LO”,手动 操作阀门至全开位置,再回打 1/2圈,按 键,开限位闪 烁保存。
ROTORK电动执行机构接线与调试
10、放回阀位显示 正常操作:按 键,直至显示阀位。 以下有四种方式可返回阀位显示状态
ROTORK电动执行机构接线与调试
5、开阀方式:C3 正常操作:在“C2”菜单下,按 键, 显示“C3”,按 或 使“C3”参 数显示为“OL”则为限位开,按 键,开阀方式闪烁保存。 详细说明: 执行器可被设定为力矩开 - 用于回座 阀; 限位开 - 非回座。
ROTORK电动执行机构接线与调试
6、关阀力矩设定:tC 正常操作:在“C3”菜单下,按 键, 显示“tC”,按 或 可修改力矩 值,按 键,关力矩闪烁保存。
ROTORK电动执行机构参数设置及操作方法
ROTORK电动执行机构参数设置及操作方法作者:杨潇波 2013年10月22日来源:浏览量:1181字号:T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器1 结构ROTORK IQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。
IQ的结构如图1所示。
图1 IQ的结构2 IQ执行器的操作方法手动操作压下手动/自动手柄,使其处于手动位置。
旋转手轮以挂上离合器,此时松开手柄,手柄将自动弹回初始位置,手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离,回到电机驱动状态。
如果需要,可用一个带铁钩的挂锁将离合器锁定在任何状态。
电动操作检查电源电压,应与执行器铭牌上的标识相符,然后即可开启电源。
无需检查相位。
如果没有进行初步检查,则不要进行电气操作,至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作:红色选择器可选择现场或远程两种操作,当选择器锁定在就地或远程位置时,停止功能仍然有效。
选择器也可锁定在停止状态,以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置,相邻的黑色旋钮可分别转至开和关的位置;顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置,远程控制只能用于开和关,此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
当执行器与阀门连接可靠后,接通主电源,并将执行器选择在就地或停止位,使用所提供的红外线设定器进入执行器的设定程序,即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
ROTORK调试步骤
ROTORK执行器-AWT型设备简述ROTORK 执行器的马达具有较大的启动力矩,确保阀门在全关时能够及时打开,除非力矩超出范围或电压太低。
三相交流马达的参数等级为;380V。
热敏开关:为了保护马达,马达绕组中埋入三个热敏开关,开关接点接入马达控制回路,防止电动机升到很高的温度从而保护电动机。
马达温度高于140℃时,热敏开关动作,开关接点断开,电动机跳闸,当温度下降至120℃以后,热敏开关重新闭合,再次启动电动机。
限位开关、力矩开关和可选的位置反馈装置是控制单元的组成部分,阀门的开关位置测量是两个独立的系统,接入控制单元,限位开关:阀门的行程靠电子开关进行控制,两个可调的、往复的机械计数齿轮装置,带动限位开关,当阀门行进到极限位置时,断开电机控制回路。
力矩开关:力矩开关工作在蜗轮部分,力矩开关动作的数值能很容易地在拔盘上设定。
力矩开关作为一个过负荷保护,作用于阀门的整个行程,机械表盘位置指示器:阀门位置指示器是一个可调节的圆盘,带有”OPEN”和”CLOSE”字样,圆盘可以通过一个开关盖上的圆形玻璃观察在手动方式下,限位开关设定和紧急操作是可行的,当执行器在手动方式时,可以进行手动操作,马达驱动被隔离。
当马达启动时,手动操作自动被解除,电动操作期间,手轮是不转动的。
当执行器有特殊的操作要求时,紧急操作是可行的。
调试步骤:1.手动操作阀门至中间位置检查三相电源的转动方向与电动执行器标注的方向是否一致,如果方向是错误的,切断电源,更换U1 和W1 上的两根电源线。
2.手动进行信息传动,分别校对开行程、关行程、开力矩、关力矩,如果与热力配电柜及DCS处显示状态不一至,检查并且改正控制回路3.设定限位开关操作执行器直到阀门到达全关位置,考虑阀门过度转动的可能,关位要留有一定的余度,调节关方向固定螺母,使关限位开关刚好压上即关限位开关动作。
操作执行器直到阀门全开,转回一圈或多于一圈,留有阀门过开的余度,调节开方向固定螺母,使开限位开关刚好压上即开限位开关动作。
Rotork电动执行机构调试步骤
Rotork电动执行机构调试步骤
1设定开关阀门方式
首先将执行机构上的红色旋钮转到停止位置(或就地位置),然后用遥控器进入设定和调整执行器的功能菜单,找到C2(关阀方式) 这个菜单,然后在这个菜单下找到CT(Close on Torque用力矩关闭阀门;Close on Limit 用限位关闭阀门) 这个选项,然后确认,这样关阀的的方式就变为了力矩关。
开阀的方式同上,它的菜单为C3,找到OL,然后确认就OK了。
2设定开关阀门的位置
首先将执行机构上的红色旋钮转到就地位置,在设定和调整执行器的功能菜单下找到LC(Set Close Torque Move to Close ) 设定关位菜单,然后顺时针旋动执行机构上的黑色旋钮,阀门会向下运动直到停止,这时用遥控确认一下,这样阀门的关闭位置就定好了。
此时将阀门的行程指示牌和阀门的关闭位置对齐。
再找到LO(Set Open Limit Move to Open)设定开位菜单,然后逆时针旋动执行机构上的黑色旋钮,阀门会向上运动,当阀门移动到行程指示盘的全开位置时旋动执行机构上的黑色旋钮到停止位
置。
此时用遥控器确认一下,开位就确定好了。
3锁紧行程螺母
旋动执行机构上的黑色旋钮让阀门运行到全关位置,将行程螺母旋到最下面,然后再往上退三分之一圈,然后锁死就行了。
最后将手轮中心密封盖用聚四氟乙烯带密封并完全上紧,确保执行机
构中心套筒内不进水。
最后将执行机构上的红色旋钮旋转到远方位置,并用挂锁锁定就行了。
注意事项:电动切手动的时候,把红色旋钮打到停止(stop)位置,然后将手/电动切换手柄切到手动位置,然后操作手轮。
Rotork 电动阀调试步骤
Rotork电动阀调试帮助一、电动阀透视图二、蓝牙设定器使用键将总是显示程序向下一层菜单的第一个功能使用将总是显示程序同一层菜单向右的功能,并可以循环显示同一层内的功能在设定模式下,或键可以改变设定。
在设定模式下,按键可以将新的设定输入执行器的存储器中同时按下和直接返回主界面三、显示屏幕1.阀位显示阀位和力矩的主段显示。
阀位显示至1个小数位。
2.模拟评分法当选择模拟力矩(额定值的百分比)或定位(%位置/设定位值)主屏幕时,使用0%^-100%的比例显示。
3.红外线LED使用于旧型号的设定器,发起蓝牙无线技术的数据连接。
4.双位置LED包括2个黄色指示中间位置和2个颜色(红/绿)指示行程终端。
5.蓝牙指示LED双亮度LED,用于指示无线蓝牙技术的有效连接。
6.报警图标用于显示阀门、控制及执行器报警。
在主显示屏上方带有该报警指示的故障文字说明。
7.电池报警图标此图标在电池电量低或电池没电时显示,上述文字显示屏同时显示"Battery low"(电池电量低)或"Battery Flat"(电池没电)。
8.红外图标此图标在有红外线通讯时闪烁。
按下按键时,LED也闪烁。
9.开度百分比图标当显示整数开度值时10.通电后,LCD白色背景灯将点亮,在所有亮度对比条件下均有最佳视觉效果。
为了显示更多阀位指示,默认情况下,LCD两侧的LED指示灯用于指示全关(绿色)、行程中间(黄色)和全开(红色)。
这些LED可在设定菜单中进行全部设置或订购时根据要求进行设置。
四、设定菜单注:必须输入正确的口令,才能进入设定模式进行设定和调整执行器的功能。
工厂设定的口令默认为{1d}限位Limits设定:一、关阀设定1、关阀方向C1:该功能设定关阀的方向。
手动操作执行器和阀门以确定关阀方向。
按下键以选择“CloseSettings"(关设定)中“Direction"(方向)功能。
可调式电动门rotork维修规程
6 常见故障及处理 常见故障及处理见表 1。
故障描述
电机不能转动
力矩开关动作报警
反馈信号显示不准故 障
电机转动,但阀门不 动
表 1 常见故障及处理
原因
处理方法
执行机构内保险丝熔断 电源缺相
主控板损坏
指令输入不正常
更换 检查电源,紧固接线端子。
更换
检查回路
电源板损坏
更换
力矩值设置不正确 阀门卡涩
阀门减速箱卡涩 电机进水锈蚀 反馈板损坏
浙江省火电建设公司
企业标准
Q/ZHDB 208865-2013
ROTORK 可调式电动执行机构维修规程
2013-10-15 发布
2013-11-01 实施
浙江省火电建设公司 发布
Q/ZHDB 208865-2013 ROTORK 可调式电动执行机构维修规程
前言
本规程依据国家行业标准 DL 5190.4-2012《电力建设施工技术规范 第 4 部分 热工 仪表及控制装置》,结合在电厂维护和检修工作多年来的经验编制。
令信号源
联调试验
9
Q/ZHDB 208865-2013 ROTORK 可调式电动执行机构维修规程
参考文献
1. DL/T5190.5—2004《电力建设施工及验收技术规范(第 5 部分:热工自动化)》 2004 年 中国电力出版社出版 编写 2. DL/T774-2004《火力发电厂热工自动化系统检修运行维护规程》2005 年 中国电力出版社 出版。中华人民共和国国家发展和改革委员会 编写 3.职业技能鉴定导书《热工仪表及控制装置试验》2002 年 中国电力出版社出版。电力行业 职业技能坚定指导中心 编写 4.职业技能鉴定导书《热工仪表及控制装置安装》2002 年 中国电力出版社出版。电力行业 职业技能坚定指导中心 编写
ROTORK电动执行机构参数设置及操作方法
ROTORK 电动执行机构参数设置及操作方法作者:杨潇波 2013年10月22日 来源: 浏览量:1181字号:T | T 1结构ROTORKIQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器1 结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。
它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。
ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器完成对力矩、限位以及一级、二级设定的。
IQ 的结构如图1所示。
图1 IQ 的结构2 IQ 执行器的操作方法2.1 手动操作压下手动/自动手柄,使其处于手动位置。
旋转手轮以挂上离合器,此时松开手柄,手柄将自动弹回初始位置,手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离,回到电机驱动状态。
如果需要,可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。
2.2 电动操作检查电源电压,应与执行器铭牌上的标识相符,然后即可开启电源。
无需检查相位。
如果没有进行初步检查,则不要进行电气操作,至少要用红外线设定器来完成初级设定。
选择现场/停止/远程操作:红色选择器可选择现场或远程两种操作,当选择器锁定在就地或远程位置时,停止功能仍然有效。
选择器也可锁定在停止状态,以防止现场或远程的电动操作。
逆时针旋转红色选择器旋钮至现场位置,相邻的黑色旋钮可分别转至开和关的位置;顺时针旋转红色旋钮则停止运行。
如果逆时针旋转红色选择器旋钮至远程位置,远程控制只能用于开和关,此时顺时针旋转红色旋钮仍可使执行器停止运行。
3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
ROTORK IQ3调试步骤
ROTORK IQ3调试步骤 2、设置菜单
ROTORK IQ3调试步骤
三、参数设置步骤
1、关阀方向设置
ROTORK IQ3调试步骤 关设置
ROTORK IQ3调试步骤 4、关限位设置
ROTORK IQ3调试步骤 5、开阀方式设置
首次选择一个功能时,会要求输入密码。一旦 正确输入, 在执行器设定会话期间,即可无需重新 输入密码而进行其 他更改。
当将执行器选择至就地或停止并选择了任何设 置功能时,将会显示密码屏幕:会显示出厂设置的 默认密码 ROTORK 并且“OK”按钮会 加亮显示。
ROTORK IQ3调试步骤
三、页面说明及设置菜单
进入控制指令设置菜单后,将控制源1:CtrlSource1设置为Disable,控制源 2:CtrlSource2设置为Disable,控制选择:CtrlSelection 设置为Hardwired。
ROTORK IQ3调试步骤 一、设定器说明 二、密码安全 三、页面说明及设置菜单 四、参数设置步骤
ROTORK IQ3调试步骤
一、设定器说明
ROTORK IQ3调试步骤
二、密码安全
当将执行器设置为远程、停止或就地时,可查 看菜单、页面 设置。要更改设置,必须使用红色选 择钮将执行器选择至就地或停止,并且必须输入正 确的密码。
ROTORK IQ3调试步骤 6、力矩开设置
ROTORK IQ3调试步骤 7、开限位设置
ROTORK IQ3调试步骤
8、控制指令设置 该电动执行机构默认设置为模拟量控制的调阀。当使用该执行机构作
为开关量控制的调阀时,除了接线按照开关量调阀进行接线外,需要修改 相应控制指令设置。
ROTORK IQ3调试步骤
rotork(罗托克)智能型电动执行机构操作方法
rotork(罗托克)智能型电动执行机构操作方法
●电动操作:在执行机构控制箱的显示窗口下面有两只旋钮,红
色的为选择旋钮,它有三个操作位置:远程、停止、就地;黑色的为操作旋钮,它有两个方向操作:顺时针旋转关闭阀门,逆时针旋转开启阀门,将选择旋钮开关旋至就地位置,顺时针旋转黑色操作旋钮,则执行机构向关闭阀门方向运行。
●如果执行机构内部设置或功能端子接线设为自保持,就是松开
操作旋钮,执行机构也将一直向关闭方向运行,直到设置的0%行程为止,除非将选择旋钮切换至停止位置,执行机构才停止工作。
如果执行机构设置为点动,则旋一下操作旋钮,执行机构就在该方向上动一下。
按住不动,则执行机构运行至全行程才停止。
逆时针旋转黑色操作旋钮,执行机构向开阀方向运行。
工作状况和顺时针关阀相同。
●人工操作:
●将执行机构上的选择旋钮处于就地控制,用力压下手/自动切换
杆,操作手轮即可。
压不下手/自动切换杆时,则可边旋转手轮边用力压即可。
●遥控操作:
●将执行机构上的红色选择旋钮旋至就地位置,则使用遥控器实
现遥控操作和功能参数设置操作。
●遥控操作功能为:①开方向运行操作②关方向运行操作③停止
执行机构运行操作。
●如果执行机构内部设置为点动,则开、关方向运行为点动操作。
●如果执行机构内部设置为自保持,则开、关方向运行时为自保
持操作。
要停止执行机构就按一下“STOP”按钮即可。
●远程控制:
●将红色选择旋钮旋至远程,则执行机构接受标准的控制信号,
或开、或关、或停止。
●rotork(罗托克)智能型电动执行机构。
ROTORK设定
ROTORK电动执行器的设定ROTORK电动执行器的设定主要包括:开关方向、开关方式、开关力矩、远程控制的设定,现分别介绍如下。
要进入ROTORK的设定方式,按如下步骤:执行器显示发生改变;再按键,显示为P?,通过+或-键可从00—FF改变口令,显示正确口令后,按条,并始终显示在每个功能的屏幕上,此时即进入修改模式。
一、开关方向C1,按+或-键,使所显示的字符与正确的开关方向相符。
[C]为顺时针关闭,[A]为逆时针关闭。
键确认,所选项闪烁,说明所选项已被设定。
二、开关方式至出现C1,按C2,此选项为关闭方式,按+或-键,显示希望的选择。
[Ct]为力矩关,[CL]为限位关。
选择所需方式后,按确认。
再按C3,此选项为开阀方式,按+或-键,显示希望的选择。
[Ot]为力矩开,[OL]键确认。
三、开关力矩设定开关力矩实际上是设定力矩的跳断值,即执行器所需输出的力矩大于设定的力矩后,执行器自动跳断,停止工作,在执行器上有力矩变送器,用来测量外部的力矩。
从C1开始,tC,此为关阀时的力矩跳断值,可从额定值的40%至额定值,以1%递增。
按+或-键,显示希望的选择(当为额定值时显示为rA)键确认。
再按tO,用以设定开阀方式下的力矩值。
可在额定值的40%至额定值之间任意选择,按1%递增。
当不需要开阀力矩保护时,可选择加强力矩,至少为额定力矩的140%。
按+或-键,显示希望的选择(额定值显示为rA,加强力矩显示为bb)键确认四、开关位置用以设定执行器的全开、全关位置。
按LC(检查方式下,关阀限位的设定不出现),手动将阀门键,两个黑色线条闪烁,全关指示灯点亮,说明关闭限位已被设定,这样下次执行器关到这个位置时,就自动认为是全关位。
出现LO(检查方式下,开阀限位的设定不出现),手动将阀门转至全开,键,两个黑色线条闪烁,全开指示灯点亮,说明开阀限位已被设定,这样下次执行器开到这个位置时,就自动认为是全开位。
五、电流输入与位置关系上面的设定是在初级设定下完成的,远程控制设定则需在二级设定下完成。
Autork(Rotork)电动门调试标准步骤
AUTORK(ROTORK)电动门调试标准步骤
1、检查接线
2、始终注意屏幕有无报警
3、检查阀门机械位置指示器与电动头位置指示器、液晶显示等是否一致
4、观察阀门手动或电动动作正常,无异常现象。
5、检查初级菜单:关阀方向(一般顺时针关C)、关阀方式(一般限位关LC)、
开阀方式(一般限位开LO)、关阀力矩(TC推荐80%以上)、开阀力矩(TO 推荐80%以上)
6、定全关位:阀门动作至全关位,直行程用手感确定全关后再回转1/8手轮定
为全关位。
注意关阀必须要关紧但又不至于让力矩动作,或太紧导致热态后易卡死。
7、定全开位:阀门动作至全开位,直行程用手感确定全开后再回转1/4手轮定
为全开位。
8、角行程需进入执行机构里面确定阀是否真实关到位、开到位;连杆长度是否
合适。
9、二级菜单一般定为默认值,不推荐改变。
关到位r1-CL-0%-NO,开到位
r2-OP-99%-NO,远控位r3-rE-20%-NO,故障r4-AA-20%-NO。
Rotork电动执行器操作规程
ROTORK电动执行器操作规程一、就地控制的电动操作1、开机前检查(1)确认手动/自动选择手柄的确脱离手动定位,已经复位于初始位置;(2)确认电源电压与执行器铭牌上的标称相符,即可开启电源;(3)确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可以看到阀门开启的百分数或行程末端的符号;(4)确认红色选择器,被锁定在LOCAL(现场控制)位置;(5)最后确认该电动执行机构,正确进入待机状态。
2、开启阀门(1)旋启红色选择器于OPEN(2)显示器上红色指示灯闪烁,液晶显示屏上显示●%-OPEN电动执行器驱动阀门处于全开位置3、关闭阀门(1)旋启红色选择器于CLOSE(2)显示器上绿色指示灯闪烁,液晶显示屏上显示●%-CLOSE电动执行器驱动阀门处于全关位置4、停止启闭阀门(1)顺时针选择红色选择器至STOP;(2)显示器上黄色指示灯亮;(3)液晶显示屏上显示××%中间位置或某个位置;(4)电动执行器驱动阀门可停在中间任意位置。
二、就地控制的手动操作1、确认执行器电源已断开,电机已停止转动;2、压下手动/自动手柄,使其处于手动定位;3、旋转手轮挂上离合器;4、松开手柄,手动/自动手柄将回到初始位置,手轮轴上的离合器将保持啮合状态;5、操作者顺时针旋转手轮,可关闭阀门,阀门顶端阀位指示器箭头,与管道气体走向垂直,阀门全关;6、操作者逆时针旋转手轮,可开启阀门,阀门顶端阀位指示器箭头,与管道气体走向平行,阀门全开;7、执行器实施电动操作时,手轮将自动脱离手动操作状态。
三、注意事项远程控制功能的实施全部纳入无锡—张家港输气管道SCADA系统统一控制,不属于本规程实施范。
Rotork 调试步骤
Rotork电动执行机构调试步骤
1. 接线
接线箱中,
1;2;3端接380V AC电源,没有相序之分
将4和41短接
将5和39短接
22和23接反馈信号
26和27接4 –20mA模拟信号
2. 一级设定
显示阀位信息状态
进入二级设定(一级设定完成后才能做二级设定)
C2 (关阀方式) C3 (开阀方式)
(Ct设定OL行程开并确认
TO (关阀力矩) TO (开阀力矩)
一般设定在60一般设定在65左右
LC (设定关阀限位) LO (设定开阀限位)
手动全开阀门并确认
3. 二级设定
Fr(20) Fd(10) Ft(03)
范围
设定10并确认
返回到阀位信息状态
注意:
*: 此时将阀门全关,并给定4mA的模拟信号,按确认键直到关指示闪烁
#: 此时将阀门全开,并给定20mA的模拟信号,按确认键直到开指示闪烁。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Rotork电动执行机构调试步骤
1设定开关阀门方式
首先将执行机构上的红色旋钮转到停止位置(或就地位置),然后用遥控器进入设定和调整执行器的功能菜单,找到C2(关阀方式) 这个菜单,然后在这个菜单下找到CT(Close on Torque用力矩关闭阀门;Close on Limit 用限位关闭阀门) 这个选项,然后确认,这样关阀的的方式就变为了力矩关。
开阀的方式同上,它的菜单为C3,找到OL,然后确认就OK了。
2设定开关阀门的位置
首先将执行机构上的红色旋钮转到就地位置,在设定和调整执行器的功能菜单下找到LC(Set Close Torque Move to Close ) 设定关位菜单,然后顺时针旋动执行机构上的黑色旋钮,阀门会向下运动直到停止,这时用遥控确认一下,这样阀门的关闭位置就定好了。
此时将阀门的行程指示牌和阀门的关闭位置对齐。
再找到LO(Set Open Limit Move to Open)设定开位菜单,然后逆时针旋动执行机构上的黑色旋钮,阀门会向上运动,当阀门移动到行程指示盘的全开位置时旋动执行机构上的黑色旋钮到停止位
置。
此时用遥控器确认一下,开位就确定好了。
3锁紧行程螺母
旋动执行机构上的黑色旋钮让阀门运行到全关位置,将行程螺母旋到最下面,然后再往上退三分之一圈,然后锁死就行了。
最后将手轮中心密封盖用聚四氟乙烯带密封并完全上紧,确保执行机
构中心套筒内不进水。
最后将执行机构上的红色旋钮旋转到远方位置,并用挂锁锁定就行了。
注意事项:电动切手动的时候,把红色旋钮打到停止(stop)位置,然后将手/电动切换手柄切到手动位置,然后操作手轮。
