OPC 连接名 配置
opc配置

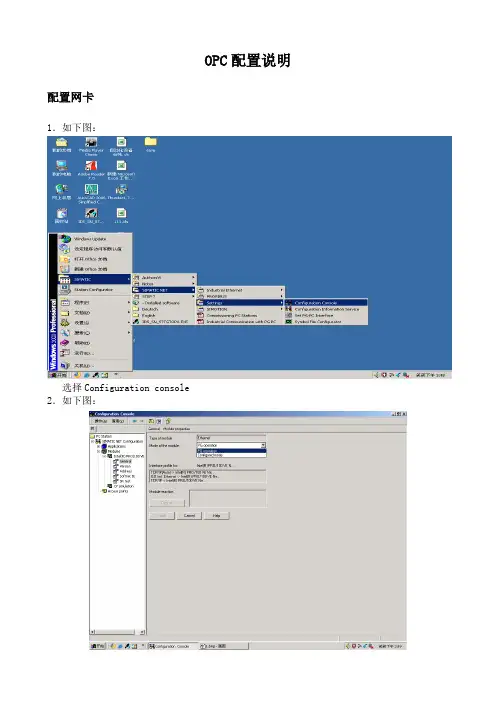

OPC配置说明配置网卡1．如下图：选择Configuration console2．如下图：普通网卡选择Configured mode INDEX 位置为工作站中位置3.如下图：建立工作站如下图：注意：Station name 要与下面配置的一样。
配置Commissioning Wizard1．点击Start -> Simatic -> SIMATIC NET -> Settings -> Commissioning Wizard。
显示如下界面：2．点击next显示如下界面：3．点击PC StationWizard显示如下界面：新建一个工程，则按着如图所示选择，若为在原有的工程进行修改，点击第二选项“Edit save configuration”，选择后点击“next”进入下一步，显示如下界面：新建工程需要填入新建工程名称，再点击完成进入配置文件界面。
4．在如下界面在PC站中选择预加入OPC的对应位置（左图显示），然后在右图中的图片显示的对应位置选择要添加的对应opc，双击，opc会自动添加到左图中的对应位置。
并将对应的属性按图示设定。
在如下左图中的pc站中指定一个位置，按下右图显示指定路径选择IE：双击右图IE，显示如下界面：在对应的Ip address中填写本机的IP地址，和Subnet mask注意在SUBNET中选择“Ethernet（1）”点击“ok”即可。
5．在PC站的配置界面，点击，显示如下界面，点击OPC，并双击右图中对应的空白处，显示如下界面：Local ID是可以自己设定的，在图片中的Partner中对应的Address中填写预连接的PLC 对应的IP 地址，点击“Address Details”，显示如下界面：如图标识处填写具体数值，当PLC为300时，填写为2，当PLC为400时，填写为3。
点击OK即可点击进行保存，点击进行错误编译，当界面显示“NO ERROR”时说明配置文件无误，点击进行下载即可。
局域网内远程连接OPC配置方法详解
Win7系统局域连接OPC配置一.运行环境OPC服务器操作系统：Win7，客户端操作系统：Win7，如果是XP系统则配置方法类似（见后面）。
由于OPC（OLE for Process Control）建立在Microsoft的COM（Component Object Model）组件对象模型基础上，并且OPC的远程通讯依赖Microsoft的DCOM（Distribute COM），安全方面则依赖Microsof的Windows安全设置。
二.配置（配置前先对注册表备份，特别是关键的几个项单独导出HKEY_LOCAL_MACHINE\SOFTWARE\Policies\Microsoft\Windows NT\DCOM和HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Ole）1.保持OPC Server服务器与客户端的用户名密码相同。
(服务器端与客户端)分别在客户端和服务端上添加相同的账户名和密码，一定要确保相同。
因为访问是通过windows验证的，在远程访问时需要有着相同的账户和密码。
操作如下：若是为了安全考量，请保持密码不为空。
要想使新创建的用户有使用DCOM的权限，需要将用户加入“Distribute COM Users”用户组。
2.关闭防火墙或在防火墙设置中将相应的程序和端口加入到例外(服务器端与客户端)服务器端的防火墙设置中OPC服务器软件端口例外3.组件服务配置(服务器端)操作：开始--》运行--》输入：dcomcnfg在“组件服务”管理器的左侧树形菜单，选择“组件服务\计算机\我的电脑”，在鼠标右键的弹出菜单，选择“属性”项目，在弹出的“我的电脑属性”，选择“默认属性”标签页，如下图：注意，若“我的电脑”显示红色向下箭头，右键无“属性”项，处理如下：a.在运行中输入msdtc –resetlog；b.在命令行下运行 msdtc -uninstall，删除了 msdtc（Distributed Transaction Coordinator）服务c.重新启动机器后，在命令行下运行 msdtc -install，安装 msdtc 服务。
OPC连接配置汇总表

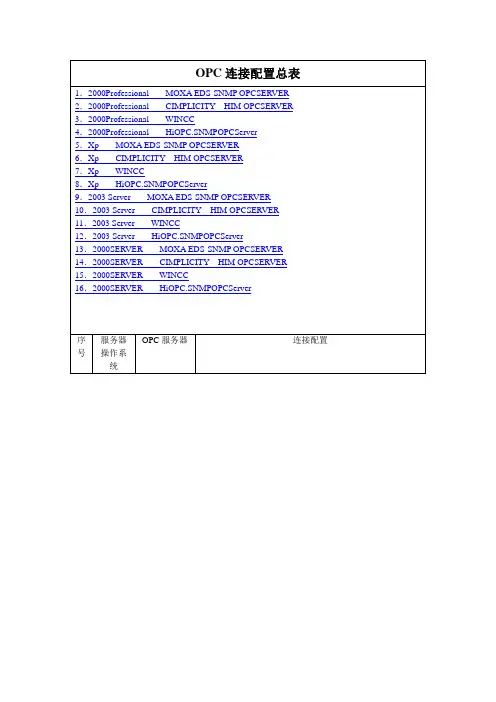

OPC连接配置总表1．2000Professional----- MOXA EDS-SNMP OPCSERVER 2．2000Professional----- CIMPLICITY HIM OPCSERVER 3．2000Professional----- WINCC4．2000Professional----- HiOPC.SNMPOPCServer5．Xp----- MOXA EDS-SNMP OPCSERVER6．Xp----- CIMPLICITY HIM OPCSERVER7．Xp----- WINCC8．Xp----- HiOPC.SNMPOPCServer9．2003 Server----- MOXA EDS-SNMP OPCSERVER 10．2003 Server -----CIMPLICITY HIM OPCSERVER 11．2003 Server----- WINCC12．2003 Server----- HiOPC.SNMPOPCServer13．2000SERVER----- MOXA EDS-SNMP OPCSERVER 14．2000SERVER -----CIMPLICITY HIM OPCSERVER 15．2000SERVER----- WINCC16．2000SERVER----- HiOPC.SNMPOPCServer序号服务器操作系统OPC服务器连接配置1 2000ProfessionalMOXAEDS-SNMPOPCSERVER最后认定服务器连接成功配置为：运行dcomcnfgA．分布式COM配置属性/默认属性：在“在这台计算机上启用分布式COM(E)”前打勾默认身份验证级别：无（默认为连接）默认模拟级别：标识默认安全机制与默认协议均不作任何改动B．选择SNMP OPCServer属性常规：身份验证级别：默认值位置：在“在这台计算机上运行应用程序（C）”安全性：使用默认的访问权限使用默认的启动权限使用自定义配置权限，打开编辑Administrators 完全控制CREATOR OWNER 完全控制EVERYONE 读取POWER USER 特殊访问SYSTEM 完全控制USER 读取身份标识：指定用户：用户名密码为该服务器的ADMINISTRATOR或者选择交互用户，不能选择指定用户。
opc连接配置
OPCClient远程连接OPC服务器配置手册一，操作系统用户1、在OPC服务器上用Administrator用户建立一个拥有管理员权限的用户并设置密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123 2、在OPCClient服务器上用Administrator用户建立一个相同的拥有管理员权限的用户并设置相同密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123，并用OPCClientUser用户登入。
二、防火墙设置（OPC服务器和客户端上都要进行设置）1、关闭window自带的防火墙。
2、如果不关闭windows自带的防火墙，则需要在window防火墙管理界面上配置允许客户端程序访问权限和开放OPC通讯135端口。
步骤如下：1）2）3）4）5）三、DCOM配置（OPC服务器和OPCClient服务器都要进行设置）1、开始—>运行—>输入：dcomcnfg进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
如下面画面2、打开属性—>切换到“安全”属性页，分别编辑如下4个选项。
3、以上4个选项分别添加everyone，administratro,anonymous user三个用户用户，并勾选上所有权限选项。
【请注意是三个用户，如果少了一个有可能出现找不到服务器的情况】设置DTC在msdtc标签下，点击“安全性配置”，按下图配置4、在OPC服务器上，还要回到“组件服务”界面，打开DCOM配置，找到注册的OPC服务器的名称选项，打开它的属性。
设置加密设置位置启用交互式用户（注：有时做好dcom配置后，需要重新启动电脑才起作用。
所以为了安全起见，建议最好重新启动一下电脑，再做下一步）。
四、本地安全策略配置1、OPC服务器和OPCClient服务器都要设置：打开“控制面版”à“管理工具”à打开“本地安全策略”2、à安全选项—>”网络访问：本地帐户的共享和安全模式”->属性3、选择“经典—本地用户以自己的身份验证”注意一点不能忘了这一步，否则会在连接Opc服务器时报“拒绝访问”的错误！五、其他设置1、关闭操作系统运行的其他防火墙，杀毒软件等。
局域网内远程连接OPC配置方法详解

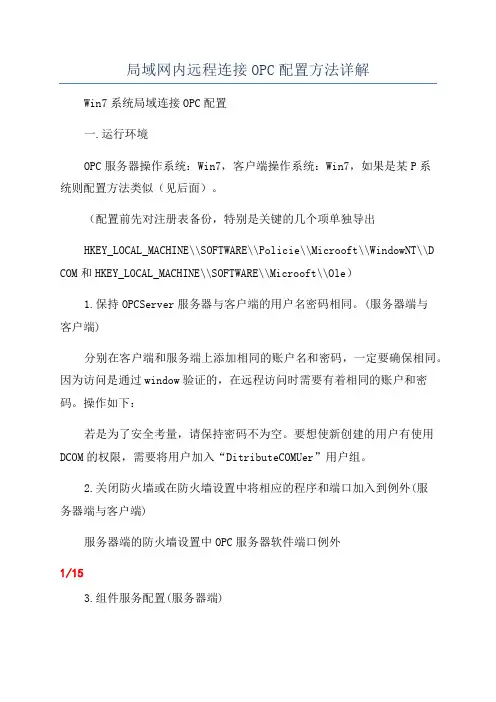

局域网内远程连接OPC配置方法详解Win7系统局域连接OPC配置一.运行环境OPC服务器操作系统：Win7，客户端操作系统：Win7，如果是某P系统则配置方法类似（见后面）。
（配置前先对注册表备份，特别是关键的几个项单独导出HKEY_LOCAL_MACHINE\\SOFTWARE\\Policie\\Microoft\\WindowNT\\D COM和HKEY_LOCAL_MACHINE\\SOFTWARE\\Microoft\\Ole）1.保持OPCServer服务器与客户端的用户名密码相同。
(服务器端与客户端)分别在客户端和服务端上添加相同的账户名和密码，一定要确保相同。
因为访问是通过window验证的，在远程访问时需要有着相同的账户和密码。
操作如下：若是为了安全考量，请保持密码不为空。
要想使新创建的用户有使用DCOM的权限，需要将用户加入“DitributeCOMUer”用户组。
2.关闭防火墙或在防火墙设置中将相应的程序和端口加入到例外(服务器端与客户端)服务器端的防火墙设置中OPC服务器软件端口例外1/153.组件服务配置(服务器端)b.在命令行下运行mdtc-unintall，删除了mdtc （DitributedTranactionCoordinator）服务c.重新启动机器后，在命令行下运行mdtc-intall，安装mdtc服务。
2/153/15访问权限：编辑默认值，如下（基本保持不变）：访问权限：编辑限制，如下：启动和激活权限：编辑默认值，如下（基本保持不变）：4/15启动和激活权限：编辑默认值，如下：访问权限，即服务端的访问限制中要存在客户端发起访问的账户。
一般添加everyone账户，这也可以让所有的账户都有权限，这也虽然方便但是不安全，对于安全性要求高的还要设置统一的账户，统一密码。
注意，若将“组建服务-“我的电脑”-“COM安全”中的某些账户给删除了，导致这个“COM安全”都编程灰色，无法编辑，网络、音频等大量服务不能启动、开机进不了用户登录界面等异常故障，此时通过导入、删除或修改注册表项“HKEY_LOCAL_MACHINE\\SOFTWARE\\Microoft\\Ole”下的限制和默认项，不过在配置前或删除前，先导出保存一下此注册表项，防止误动。
OPC配置手册

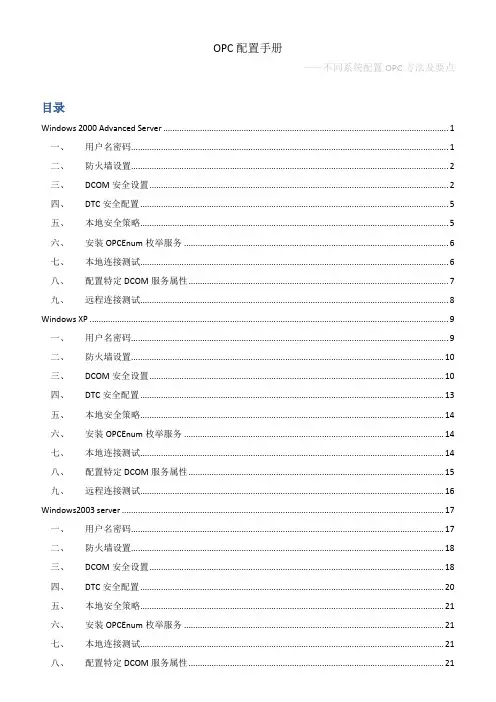

OPC配置手册——不同系统配置OPC方法及要点目录Windows 2000 Advanced Server (1)一、用户名密码 (1)二、防火墙设置 (2)三、DCOM安全设置 (2)四、DTC安全配置 (5)五、本地安全策略 (5)六、安装OPCEnum枚举服务 (6)七、本地连接测试 (6)八、配置特定DCOM服务属性 (7)九、远程连接测试 (8)Windows XP (9)一、用户名密码 (9)二、防火墙设置 (10)三、DCOM安全设置 (10)四、DTC安全配置 (13)五、本地安全策略 (14)六、安装OPCEnum枚举服务 (14)七、本地连接测试 (14)八、配置特定DCOM服务属性 (15)九、远程连接测试 (16)Windows2003 server (17)一、用户名密码 (17)二、防火墙设置 (18)三、DCOM安全设置 (18)四、DTC安全配置 (20)五、本地安全策略 (21)六、安装OPCEnum枚举服务 (21)七、本地连接测试 (21)九、远程连接测试 (21)Windows 7 (22)一、用户名密码 (22)二、防火墙设置 (23)三、DCOM安全设置 (23)四、DTC安全配置 (26)五、本地安全策略 (26)六、安装OPCEnum枚举服务 (27)七、本地连接测试 (27)八、配置特定DCOM服务属性 (27)九、远程连接测试 (27)Windows server2008 R2 (28)一、用户名密码 (28)二、防火墙设置 (29)三、DCOM安全设置 (29)四、DTC安全配置 (32)五、本地安全策略 (32)六、安装OPCEnum枚举服务 (33)七、本地连接测试 (33)八、配置特定DCOM服务属性 (33)九、远程连接测试 (33)Windows 8 (34)一、用户名密码 (34)二、防火墙设置 (35)三、DCOM安全设置 (35)四、DTC安全配置 (38)五、本地安全策略 (39)六、安装OPCEnum枚举服务 (39)七、本地连接测试 (39)八、配置特定DCOM服务属性 (40)九、远程连接测试 (40)Windows 2000 Advanced Server一、用户名密码在“我的电脑”上点击右键，管理，打开“本地用户和组”，在“用户”中添加新用户“SuperControl”，并将此用户添加到管理员组。
OPC与PLC连接配置
本次以MelsetExplorer为例讲述如何与三菱PLC的以太网连接1，打开OPC软件如下图在左边空白处右击，左击New Device（新设备）如下图出现了如上图所示的新设备设置，可以暂时全部选择默认然后直接点击OK当新建完设备之后出现如上图所示的界面，右击Device，选择新建Group，并且命名，命名完之后就点击OK，之后再在新建的Group中右击新建一个新Tag，这个Tag值就是与PLC设备中可以相对应的地址可以自行设定地址tag设置如下图：名称可自己更改，PLC处的可以选择很多，这边以数据寄存器来示范，设定是数据号如上图就是D0，另外DataType设定数据的类型（short表示字节）表示一次可以发送一个字节的数据2，到此界面处的设置已完成，但是与外部PLC的连接部分还未设置，下面就对OPC 与PLC连接的部分的设置：点击菜单栏中Project下的Port setting 如下图：如果使用的是COM口的话直接就用现成的COM口，但是如果使用的是网络与PLC的以太网模块用网络相连，所以需要点击New port创建一个新的如上图，名字随意取，Select port：当选择以太网的时候选择第二个Ethernet port点击下一步之后会出现下图的界面：Adapter IP的设置根据自己电脑无线或者有线的IP地址设置MELSEC IP Address的设置是所需要连接的PLC以太网模块中所设置的IP地址3，当新建完port之后，再回到第一步中新建完Device的设置，对设备的设置进行更改一下，右击左上方的Device，点击properties（属性）中设置端口，如下图：上图中的Port由刚开始的初始值改成刚刚我们添加的网络Port，然后点击OK即可4，现在所有的设置都已完成，接下来所需要做的就是在工具栏中Monitor From Device来进行设备的连接，来进行数据的接收和发送。
opc配置说明
说明
采集OPC数据：
1.首先安装RSLINX OEM。
2.安装OPC Client server 。
配置OPC Client server如下：
在系统配置中驱动器列表中双击OPC项，或在配置驱动器时点击配置。
显示出下图：
选择Use Local Server。
点击connet…
点击server弹出下面对话框：
选择RSLinx OPC Server。
Server: Remote。
Machine Name:使用浏览网络。
选择连接的计算机。
添加Group1，选中Enable√。
添加Item，选中Enable√。
在OPC Item Settings:中Item项中填写标签名,Access项中填写路径(RSLinx OPC中的Item 名) 。
如下图示:
完成后转到创建数据库。
添加一个模拟量标签。
地址填写如下图示:
添加一个数字量标签。
地址填写如下图示:
在工作台上链接数据库中的标签,观察变量的变化一切应正常.。
OPC配置
OPC配置步骤：步骤一：配置PC 站的硬件机架1）开机等待任务栏上的“小电脑”图标出现，双击2) 选择一号插槽，点击Add 按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK 即完成。
3) 选择三号插槽添加CP5611,并分配CP5613 PROFIBUS 参数，如地址、波特率等。
这里我们将CP5613 PROFIBUS 地址设为2，波特率为1.5M，实际参数设定以用户应用为准。
点击“OK”确认每一步设定后，完成CP5613 的添加。
4) 点击“Station Name”按钮，指定PC 站的名称，这里命名为profibusOPC。
点击“OK”确认即完成了PC 站的硬件组态。
步骤二：配置控制台（Configuration Consol e）的使用与设置1) 配置控制台（Configuration Console）是组态设置和诊断的核心工具，用于PC 硬件组件和PC 应用程序的组态和诊断。
2) 正确完成PC 站的硬件组态后，打开配置控制台（start❼simatic❼simaticNet❼Configuration console），可以看到CP5613 的模式已从PG mode 切换到Configuration mode,插槽号（Index）也自动指向3。
3) 在Access Points 设定窗口中，将S7ONLINE 指向PC internal (local)。
此设定是为PC 站组态的下载做准备。
步骤三：在STEP 7 中组态PC Station1) 打开SIMATIC Manager，通过File❼New 创建一个新项目，如“profibusOPCDEMO”。
通过Insert❼Station❼Simatic Pc Station 插入一个PC 站。
特别注意的是，要将PC Station 默认名称“SIMATIC PC Station(1)”改为与Station Configuration Editor 中所命名的Station Name 名称相同，所以这里改名为“profibusOPC”。
OPC与PLC连接配置
本次以M e l s e t E x p l o r e r为例讲述如何与三菱P L C的以太网连接1,打开OPC软件如下图在左边空白处右击,左击NewDevice新设备如下图出现了如上图所示的新设备设置,可以暂时全部选择默认然后直接点击OK当新建完设备之后出现如上图所示的界面,右击Device,选择新建Group,并且命名,命名完之后就点击OK,之后再在新建的Group中右击新建一个新Tag,这个Tag值就是与PLC设备中可以相对应的地址可以自行设定地址tag设置如下图：名称可自己更改,PLC处的可以选择很多,这边以数据寄存器来示范,设定是数据号如上图就是D0,另外DataType设定数据的类型short表示字节表示一次可以发送一个字节的数据2,到此界面处的设置已完成,但是与外部PLC的连接部分还未设置,下面就对OPC与PLC 连接的部分的设置：点击菜单栏中Project下的Portsetting如下图：如果使用的是COM口的话直接就用现成的COM口,但是如果使用的是网络与PLC的以太网模块用网络相连,所以需要点击Newport创建一个新的如上图,名字随意取,Selectport：当选择以太网的时候选择第二个Ethernetport点击下一步之后会出现下图的界面：AdapterIP的设置根据自己电脑无线或者有线的IP地址设置MELSECIPAddress的设置是所需要连接的PLC以太网模块中所设置的IP地址3,当新建完port之后,再回到第一步中新建完Device的设置,对设备的设置进行更改一下,右击左上方的Device,点击properties属性中设置端口,如下图：上图中的Port由刚开始的初始值改成刚刚我们添加的网络Port,然后点击OK即可4,现在所有的设置都已完成,接下来所需要做的就是在工具栏中MonitorFromDevice来进行设备的连接,来进行数据的接收和发送。
OPC通信环境配置
OPC服务器和客户端的配置一、操作系统用户分别在客户端和服务端上添加一个相同的账户名和密码，比如都一定要确保相同，如服务器和客户端都配置用户名：OPCUser，密码123。
因为访问是通过windows验证的，在远程访问时需要有着相同的账户和密码。
二、防火墙设置关闭windows自带防火墙。
三、DCOM设置1．开始->运行->输入：dcomcnfg，组件服务->计算机->我的电脑右击属性。
（服务器与客户端都要配置），配置如图将“在此计算机上启用COM Internet服务打勾。
添加TCP/IP的配置MSDTC，点击安全性配置后，作如图配置COM安全在访问权限及启动和激活权限区域内点击编辑限制按钮。
分别添加用户ANONYMOUS LOGON，Everyone，INTERACTIVE，NETWORK。
选中所有的允许选项。
2．组件服务->计算机->我的电脑->DCOM 配置(仅服务器)找到服务器端安装的OPC服务，如。
右击属性安全选项卡中添加账户ANONYMOUS LOGON，Everyone，INTERACTIVE并允许所有权限。
终结点选项卡添加TCP/IP连接标识选项卡选中系统账户3．如果有OpcEnum在DCOM配置中。
右击属性，要作如下改动。
（服务器与客户端都要配置）常规选项卡，身份验证级别改成无安全选项卡，均选中使用默认值4.重启电脑三、本地安全策略配置开始->运行->输入secpol.msc 进入本地安全设置（服务器与客户端都要配置）本地策略->安全选项->网络访问：本地账户的共享和安全模式。
修改成经典本地用户身份验证。
ABB_800xA_OPC通讯连接的设置
幅-ELIOWGSOQ:dXControl and 10MMS Server for AC 800M Tool Routing Service for AC 800MExercise 5.1 OPC 通讯连接的设置5.1.1练习描述设置控制器与800XA 之间的连接通讯参数，以获取实时值和报警事件值。
介绍项目的“Name Uploader 功能。
5,1.2练习步骤5.1.2.1 配置 AC 800M/C OPC Server打开 AC 800M/C OPC Server 设置窗口 1.双击AC800M 5.0.0 OPC Server 在桌面上的图标或则通过Programs > ABB IndustriallT 800xA > Control and IO >OPC Server for AC800M 5.0 > OPC Server for AC800M 5.0 打开System 800xA TrainingSet Program Access and Defaults Windows Catalog Windows Update WinZipPrograms Accessories Games Microsoft OfficeDocuments SettingsSearchHelp and Support:二7 Run...* ABB Industrial IT 800>AShut Down...System 团 Engineering 起I Asset Optimization ►电 Information Mgmt► 起） Operations►a卤SoftController 5.0二 SetupWizard在OPC Server的实时数据窗口和报警事件数据窗口里连接相应控制器，功。
1.找到控制器的IP地址。
2.3.并确保连接成或则通过菜单查看网络上可用控制器选中需要连接的控制器，拖放到连接窗口System 800xA Training4.点击连接按钮，出现笑脸则连接成功，如果连接不成功则检查通讯网络。
怎样配置OPC
OPC 服务配置1、配置计算机IP地址为:192.168。
0。
62；子网掩码为:255.255.255。
0。
点击【开始】→【控制面板】。
2、鼠标左键双击【网络连接】图标.3、鼠标左键点击选中【本地连接】，单击鼠标右键弹出上下文菜单，移动鼠标左键点击【属性】.4、在【此连接使用谢列项目（O）：】处，移动滑动条，鼠标左键选中【Internet协议(TCP/IP）】,点击【属性】按钮。
5、在【Internet协议（TCP/IP）属性】对话框中,输入IP地址、子网掩码。
点击【确定】按钮。
6、回至桌面，双击图标【Station Configuration】，启动【Station Configuration Editor-［OFFLINE]】配置程序.7、鼠标左键点击选中第一行,点击鼠标右键弹出菜单【Add】，移动鼠标至该菜单后左键点击。
8、在【Type】下拉菜单中鼠标单击选中【OPC Server】。
9、【Index】选项在下拉菜单中选择【1】，点击【OK】。
10、点击【OK】。
11、鼠标左键点击第三行,单击鼠标右键弹出下拉菜单【Add】，鼠标左键单击该菜单。
12、在【Type】下拉菜单中选择【IE General】。
13、在【Index】下拉菜单中选择【3】,单击【确定】按钮.14、单击【OK】按钮。
15、单击【OK】按钮。
16、此时，【Station Configuration Editor-[ONLINE］】对话框的状态如下图所示。
单击【Station Name】按钮。
17、请确定Station name为【PCSTA TION】，点击【OK】.该Station name为系统安装过程中确定的计算机名称。
18、单击【Import Station】按钮。
19、点击【Yes】，弹出【Import XDB file】对话框。
20、选中【控制系统软件集\配置程序\OPC配置文件\pcst_1.xdb】文件，单击【打开】按钮。
OPC配置
OPC远程访问配置一、关闭服务器/客户端的“防火墙”。
（还有两端的用户名和密码必须一致）二、DCOM配置：运行—dcomcnfg—组件服务—计算机—我的电脑右键—属性：1.点击“开始”->“运行”。
输入DCOMCnfg，回车，打开“组件服务”窗口。
2.双击“控制台根目录”下的“组件服务”展开“组件服务”文件夹，同样方式，展开“计算机”文件夹，右键点击右侧窗口的“我的电脑”图标，点击“属性”，打开属性对话框。
3. 进入DCOM的总体“默认属性”页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
（基本上不用动,计算机的默认配置）4.选中“COM 安全”选项卡，注意这里有4个按钮可供点击进入配置。
4.1“访问权限”->“编辑限制(L)…”设置ANONYMOUS LOGON的本地访问及远程访问权限为允许。
（此设置与OPCEnum.exe 发挥作用有关，对于某些设置了…验证等级‟为…无‟以允许匿名连接的OPC Servert和OPC Client，此设置也是必须的。
）（这里需要在每一项中增加everyone,inactive,administrator,network,guest 5 个用户，并将权限增加为允许）4.2“启动和激活权限”->“编辑限制(I)…”设置Everyone的远程启动和远程激活权限为允许。
（注：为了安全，可建立专用于OPC通信的用户组，进行权限赋予。
）4.3设置默认访问和启动激活权限。
对于每个参与OPC通信的用户或组，均应赋予其本地和远程访问以及启动激活权限。
若相应用户或组没有出现，则应手动添加，然后赋予权限。
“访问权限”->“编辑默认值(E)…”“启动和激活权限”->“编辑默认值(D)…”三、组策略的配置组策略的配置：运行—gpedit.msc—计算机配置—windows设置—本地策略用户权利指派1从网络访问此计算机增加adminstrator、guest、everyone、network、inactive用户2拒绝从网络访问此计算机中删除全部用户。
OPC配置说明
10
在OPC Client上运行MatrikonOPC_Explorer_Sim_Server.EXE，选择Client Install。
7
OPC Server的DCOM配置：
Start>run>dcomcnfg>OK
双击Experion PKS OPC Server，进入其属性对话框：
进入Location，选择Run application on this computer
进入Identity，选择The interactive user
以记事本的类型打开hosts文件，加入本机IP地址和OPC Client的IP地址
格式：
本机IP地址本机机器名
要添加的OPC Client的IP地址要添加的OPC Client的机器名
4
在OPC Client上创建一个mngr帐户，密码与OPC Server的mngr帐户相同。
不要选择User must change password at next logon.
本机ip地址本机机器名要添加的opcclient的ip地址要添加的opcclient的机器名4在opcclient上创建一个mngr帐户密码与opcserver的mngr帐户相同
OPC配置说明书
操作
1
OPC Client要与OPC Server在同一个网段上，如果不在用路由器将它们连接起来。
2
修改OPC Client的hosts文件：
选择User cannot change password和Password never expires.
OPC配置方法
OPC接口配置指南1.1OPC简介OPC接口，在BMS集成占绝大部分，现阶段，项目中一般都会有三到四个子系统提供的第三方接口为OPC接口。
一般来说OPC接口配置，在操作系统中同一系统配置都比较方便，不同系统之间，配置麻烦一点。
例如XP对XP关于OPC的详细资料可参考/view/135910.htm1.2OPC远程访问配置1.2.1基本设置关闭防火墙关闭服务器/客户端的“防火墙”。
默认情况下，防火墙将阻止外部“未被请求”的连接通过网络，而管理员可以在规则之外设置特定的应用程序或端口来响应外部“未被请求”的连接。
更改帐号同时服务器/客户端操作系统有用户名和密码必须一致。
1.2.2DCOM配置运行—dcomcnfg—组件服务—计算机—我的电脑右键—属性：1.点击“开始”->“运行”。
输入DCOMCnfg，回车，打开“组件服务”窗口。
2.双击“控制台根目录”下的“组件服务”展开“组件服务”文件夹，同样方式，展开“计算机”文件夹，右键点击右侧窗口的“我的电脑”图标，点击“属性”，打开属性对话框。
3. 进入DCOM的总体“默认属性”页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
4.选中“COM 安全”选项卡，注意这里有4个按钮可供点击进入配置。
5点击上图中红色方框，进入相应用户权限配置页面。
将5个用户（administrator、everyone、interactive、network、guest）允许权限都打上勾。
如果用户不存在，可“添加”—“快速查找“1.2.3组策略配置运行—gpedit.msc—组策略—计算机配置—windows设置—本地策略：1 在“用户权利指派”配置好两项a)“从网络访问此计算机”增加5个用户（administrator、everyone、interactive、network、guest）b)“拒绝从网络访问此计算机”删掉所有用户。
2 在“安全选项”中配置好“网络访问：本地账户的共享和安全模式”属性设置为“经典”模式1.3重启电脑完成以上设置后，重新启动计算机。
OPC配置详细说明
仪峰DCS系统OPC配置手册一．如何安装ＯＰＣ二．OPC服务器的系统设置（Windonws2000）三．OPC客户端的系统设置（Windonws2000）四．OPC服务器的系统设置（WindonwsXP）五．OPC客户端的系统设置（WindonwsXP）六．OPC服务器如何发布ＯＰＣ信号点七．ＯＰＣ客户端如何接收ＯＰＣ信号点八．补充说明一．DCS中安装ＯＰＣ1.DCS软件注册OPC运行C:\Program Files\csyf\tools\install.bat 运行C:\Program Files\csyf\tools\YFOPCsvr.reg 具体操作如下图:首先打开Tools文件夹如下：再次双击鼠标运行Install.bat文件最后双击鼠标运行YFOPCsvr.reg如下图:选择“是”点击“确定”，完成注册过程。
2.如何在DCS中开启OPC服务器打开文件C:\Program Files\csyf\ini\system.ini找到如下位置：[Host]Name=ClinetSystem=0UserID=3OPCStove=True \\值修改为“True”表示发布单炉数据OPCServer=True \\值修改为“True”表示开启OPC服务器3.如何在在DCS中开启OPC客户端打开文件C:\Program Files\csyf\ini\system.ini找到如下位置：[OPCDATA]ISOPCC=True \\值修改为“True”表示开启OPC客户端preOPCTagName=ServerIP=128.128.1.140 \\填写对方OPC服务器的IP地址ServerName=SUPCON.JXServer.1 \\填写对方OPC服务器的服务名称按以上设置完成以后，运行DCS程序的时候，OPC服务器和客户端程序都会自动运行。
二． OPC服务器的系统设置（Windonws2000）特别注意：1.Windows2000操作系统必须使用专业版+SP4补丁2.在操作系统下创建一个新的用户名和密码，例如用户名：CSYF登录密码：11（密码最好不为空）。
opc设置与连接方法
首先，介绍需要改变的windows安全设置：Windows 遇到通过 RPC 方式过来的网络请求时，会通过本机的安全策略设置来确定按照什么样的方式进行审核。
Windows 系统的版本不同，安全策略的设置也有所不一样。
1）Windows 2000 的安全策略，只支持来访者以自己的身份进行验证，且不拒绝来宾用户从网络中访问，来宾用户默认启用。
2）Windows XP 和 Windows 2003 的安全策略，支持来访者以自己的身份进行验证或将所有来访者都看成是来宾访问，默认将所有来访者都看成是来宾访问。
且默认拒绝 Guest 用户从网络访问本机。
来宾用户默认禁用。
3）Windows 7 的安全策略，支持来访者以自己的身份进行验证或将所有来访者都看成是来宾访问，默认支持来访者以自己的身份进行验证。
且默认拒绝Guest 用户从网络访问本机。
来宾用户默认禁用。
所以配置 OPC Client 和 OPC Server 之间的网络通讯，先得看看对应的操作系统。
选好安全审核机制再说。
因为我们主要研究的是人机。
所以我们主要需要记住的设置方法，是服务器这一端的设置方法。
Xp系统：有两种方法可以修改安全策略：一：是将安全策略修改为来访者以自己的身份进行验证；控制面板→管理工具→本地安全设置→安全选项→安全访问：本地账户的共享和安全模式改为经典：以自己身份验证同时将everyone权限应用于匿名用户二：是将“拒绝从网络中访问此计算机”规则中的来宾用户给去掉，从用户管理中将来宾用户启用，且密码为空。
这种方法是在用户权利指派中，将拒绝访问此计算机规则中的guest中的用户去掉。
安全策略的设置到这就设置完了。
然后我们需要做的是将简单文件共享。
然后单击“我的电脑”。
在“工具”菜单上，单击“文件夹选项”，然后单击“查看”选项卡。
在“高级设置”部分中，勾选“使用简单文件共享（推荐）”复选框。
单击“确定”。
然后，我们需在客户端与服务器所在pc建立相同的用户名称和密码。
