井下电缆吊挂标准

井下电缆吊挂标准

井下电缆吊挂标准电缆吊挂通用标准:一、同排电缆间距的设定1、高压电缆与高压电缆的间距应不小于50毫米。

2、高压电缆与低压电缆的间距应大于100毫米。

3、低压电缆与低压电缆的间距应不小于50毫米。

4、小线子原则上应与动力电缆分别吊挂在巷道两侧,若受条件限制应敷设在动力电缆上方的0.1米以上的地方。

5、小线子与小线子之间的间距不小于30毫米。

二、高压电缆、低压电联、小线子的划分范围与其吊挂示意图1、高压电缆:输送电压在1140伏以上的电缆。

2、低压电缆:输送电压在1140伏及其以下的电缆。

3、小线子:信号线、照明线、通信线、控制线,称为小线子。

4、吊挂示意图见下图缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字型的电缆不得带电,但给采掘机组供电的电缆不受此限。

二、巷道与巷道之间过碹时,电缆钩必须钉在顶板上,电缆要用扎带进行捆扎牢固,要求成一条直线。

三、躲避峒吊挂电缆时,要安装在躲避峒上方,两侧要对称,成均匀弧状进行吊挂。

吊挂时由于电缆上钩不牢,需用扎带进行捆扎牢固。

四、同一巷道电缆钩吊挂时以腰线为基准,距离腰线的垂直距离要保持一致,电缆钩与钩之间要保持平行与腰线保持垂直。

架棚巷道电缆整改办法:一、电缆钩与顶板距离为200 -250毫米,电缆钩子的间距为2个棚档之间距离(1.3-1.6米),如遇到工字钢的间距不一致时,可利用不低于10号的铁丝进行调整。

如遇到架棚较低时,其离顶板距离不大于150毫米。

二、吊挂电缆时应标线吊挂,确保电缆整齐。

整改办法:各单位应对照标准,按照责任区域划分(见附表),于2009年1月31日前整改完毕。

井下电缆、管路悬挂标准

井下电缆、管路悬挂标准

大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理,提高安装、敷设的质量,统一标准,便于操作,提升我矿安全质量标准化管理水平,结合本矿实际特制订井下电缆、管路悬挂标准,望各单位认真执行。

第一部分电缆悬挂标准井下所有固定敷设的电缆(包括动力电缆、监测、照明、信号、通讯电缆等)必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准:1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度(最低点水平下垂50~100mm),并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击,在电缆坠落时不落在轨道或输送带上,在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距,在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆不得悬挂在风管或水管上,不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时,必须敷设在管子上方,并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内,电缆(包括通讯、监测、照明、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电(屏蔽电缆除外),但给采、掘机组供电的电缆不受此限。

4、井筒和巷道内的通讯、信号、照明、监测电缆,应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限,在井筒内,应敷设在距电力电缆0.3m以外的地方;在巷道内,应敷设在电力电缆上方0.2m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时,高、低压电缆之间的距离应大于100mm;高压电缆之间、低压电缆之间的距离不得小于50mm。

6、井下所有巷道内的动力电缆,沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌,注有编号、供电对象、长度、电压、截面和巡检负责人的姓名,巷道内电缆要求每隔50m,粘贴电缆标志牌。

7、在硐室内及经过风门敷设电缆时,电缆穿过墙壁部分必须采用套管保护,并严密封堵管口。

井下管、线(电缆)吊挂标准及管理办法

井下管、线(电缆)吊挂标准及管理办法

井下管、线(电缆)吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米,每隔4米打一个帮部锚杆进行固定,采用抱箍方式吊挂:按管径的大小排列,最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时,对管路吊挂要按本文要求有明确的规定,从技术源头抓起。

2.井下所有的管路,每隔100米设一管标,管标颜色一致,内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐,各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时,施工单位必须采取保护管路的措施。

严禁将浆喷到管路上,否则按每米50元罚施工单位,同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队,无设计图纸禁止施工,影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧,有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件,电缆与压风管、供水管在巷道同一侧敷设时,必须敷设在管子上方,并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内,电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电,但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂,不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂,否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

井下电缆吊挂标准及管理规定

井下电缆吊挂标准及管理规定

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求,结合我矿实际,制定井下巷道电缆敷设及吊挂标准,望有关单位认真执行一、电缆敷设及吊挂原则:(一)电缆必须吊挂。

(二)、电缆水平敷设时必须巷道整的一致,垂直方向敷设时必须与地面成90o,即横平竖直。

(三)电缆改变敷设方向时要求成90o转弯,转弯处应有适宜的圆弧。

(四)、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米(允许悬挂点的间距在士50mm,上下10mm范围内变动)。

(五)、悬挂高度符合下列要求:(以下高度以挂电缆钩予埋件为准)1、主要运输巷道不低于 1.6米。

2、掘进与回采巷道不低于 1 .6米,机电硐室不低于 1.6米。

(六)、悬挂应有适当的驰度,一般以电缆拉直后自然下垂为宜。

(七)、要求挂线打电缆吊挂眼,固定电缆钩的预埋件埋入后裸露长度不超过30mm。

(八)、电缆应每根分开吊挂(吊挂顺序:根据电缆截面由上而下吊挂,高压电缆悬挂在最上钩)。

(九)、电缆安设经过躲避硐室时,必须拐弯进硐室吊挂,硐室内拐弯处电缆钩底部靠帮固定。

般规定:1、严禁用小电缆钩挂大电缆。

(并且用统一类型规格的电缆钩)。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷到一侧挂有 2 根以上的电缆时,不得交叉,且驰度一致,不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水,如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时,必须敷设在管子上方并保持0.3 米以上的间距。

10、盘圈或盘8 字型的电缆不得带电。

11、高低压电缆敷设在同一侧时:高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有型号、电压、长度、检查人、始末端名称,便于识别。

14、电缆标志牌填写时字迹清楚不潦草,并与实际相符。

井下电缆吊挂标准

井下电缆吊挂标准

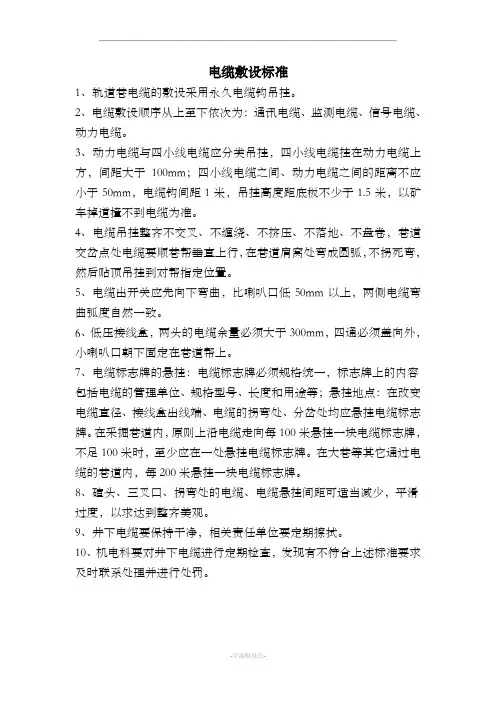

电缆敷设标准1、轨道巷电缆的敷设采用永久电缆钩吊挂。

2、电缆敷设顺序从上至下依次为:通讯电缆、监测电缆、信号电缆、动力电缆。

3、动力电缆与四小线电缆应分类吊挂,四小线电缆挂在动力电缆上方,间距大于100mm;四小线电缆之间、动力电缆之间的距离不应小于50mm,电缆钩间距1米,吊挂高度距底板不少于1.5米,以矿车掉道撞不到电缆为准。

4、电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷,巷道交岔点处电缆要顺巷帮垂直上行,在巷道肩窝处弯成圆弧,不拐死弯,然后贴顶吊挂到对帮指定位置。

5、电缆出开关应先向下弯曲,比喇叭口低50mm以上,两侧电缆弯曲弧度自然一致。

6、低压接线盒,两头的电缆余量必须大于300mm,四通必须盖向外,小喇叭口朝下固定在巷道帮上。

7、电缆标志牌的悬挂:电缆标志牌必须规格统一,标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等;悬挂地点:在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。

在采掘巷道内,原则上沿电缆走向每100米悬挂一块电缆标志牌,不足100米时,至少应在一处悬挂电缆标志牌。

在大巷等其它通过电缆的巷道内,每200米悬挂一块电缆标志牌。

8、碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少,平滑过度,以求达到整齐美观。

9、井下电缆要保持干净,相关责任单位要定期擦拭。

10、机电科要对井下电缆进行定期检查,发现有不符合上述标准要求及时联系处理并进行处罚。

井下电缆管理标准一、电缆吊挂1、井下必须使用统一标准的电缆钩吊挂,新施工的采掘工作面,要依据实际需要确定电缆敷设根数,由施工单位一次将电缆钩安装到位。

2、工作面两顺槽掘进期间电缆钩采用Φ6.3钢丝绳吊挂,钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于3道卡子卡紧,固定点距离不得超过50米,钢丝绳每隔2米用不少于2道16#以上细扎丝吊在顶部钢网上,电缆钩用不少于2道16#以上细扎丝固定在钢丝绳上,确保电缆悬挂整齐美观。

煤矿井下电缆吊挂标准

煤矿井下电缆吊挂标准

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上,选用钢丝绳卡时,应使其U形环的内侧净距比钢丝绳直径大1~3mm,太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个,绳卡的间距应≥钢丝绳径的6倍,最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用,绳卡要一顺排列,应将U 形环部分卡在绳头的一面,压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧,直到绳被压扁1/3~1/4直径时为止,并在绳受力后,再将钢丝绳卡螺栓拧紧一次,以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后,铁丝旋转拧固不得少于三圈;再将铁丝缠绕于已固定好的钢丝绳上,缠绕不得少于三圈,缠绕时要将每圈铁丝都吃紧,最后将铁丝的另一端固定于顶网或钢带上,且铁丝旋转拧固不得少于三圈,如可借钢带固定应优先选择钢带,如无钢带可借用时,穿顶网固定应至少穿过不同两根顶网铁丝,穿过顶网后铁丝应拉紧后再进行拧固。

(注:电缆钩的固定严禁使用联网丝等材料代替,必须使用10号铁丝进行固定)。

5、已固定好的钢丝绳每间隔4-6米进行一次加固,加固采用双股10号铁丝并必须穿过钢带进行固定,且铁丝旋转拧固不得少于三圈,使用双股铁丝工作段长度应一致,以保证其两根受力均匀。

若巷道顶板无钢带可利用时,钢丝绳的加固为每间隔10米进行一次加固,加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行,短截钢丝绳必须可靠固定在支护锚杆、锚索上,大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩(截面均小于50mm²)或5钩(其中3根截面大于70mm²或其中4根截面大于50mm²)以上时,应每间隔10米进行一次加固,加固采用铁十钩、短截钢丝绳、绳卡配合进行,且铁十钩必须可靠固定在支护锚杆、锚索或钢带上,严禁固定在顶网上;铁十钩的吊挂必须保证承重受力,不得悬空。

煤矿井下电缆吊挂标准

煤矿井下电缆吊挂标准

煤矿井下电缆吊挂标准煤矿井下电缆吊挂是煤矿生产中的重要环节,它直接关系到矿井的安全生产和生产效率。

为了规范煤矿井下电缆的吊挂标准,保障矿工的安全,提高矿井的生产效率,制定了以下煤矿井下电缆吊挂标准。

一、吊挂设备的选择。

1. 吊具的选择应符合国家标准,具有相应的质量检测报告,并经过专业人员的验收。

2. 吊具的使用寿命应符合要求,经过定期检测和维护,确保吊具的安全可靠性。

二、吊挂位置的确定。

1. 吊挂位置应符合设计要求,不得随意更改。

2. 吊挂位置应远离矿井内的机械设备和其他阻挡物,保证电缆的正常使用和安全运行。

三、电缆的吊挂要求。

1. 电缆的吊挂应符合设计要求,不得出现过紧或过松的情况。

2. 电缆的吊挂点应均匀分布,保证电缆的受力均匀,避免出现局部受力过大的情况。

四、吊挂过程中的安全要求。

1. 吊挂过程中,应有专人负责指挥,确保吊挂操作的安全可靠。

2. 吊挂过程中,应做好现场防护措施,避免人员和设备受到意外伤害。

五、吊挂后的检查和验收。

1. 吊挂完成后,应及时进行检查,确保吊挂的质量和安全性。

2. 吊挂完成后,应由专业人员进行验收,确保吊挂符合标准要求。

六、吊挂后的维护和保养。

1. 吊挂完成后,应加强对吊具和电缆的维护和保养工作,延长设备的使用寿命。

2. 吊挂后,应定期对吊具和电缆进行检测,发现问题及时处理,确保设备的安全可靠性。

七、吊挂标准的执行。

1. 各级管理人员应加强对吊挂标准的宣传和培训,确保各岗位人员都能够正确执行吊挂标准。

2. 对于违反吊挂标准的行为,应及时进行纠正和处理,确保吊挂作业的安全和规范。

总结,煤矿井下电缆吊挂标准的制定和执行,对于煤矿的安全生产和生产效率具有重要意义。

各级管理人员和吊挂作业人员都应严格遵守吊挂标准,确保吊挂作业的安全可靠性,为煤矿的安全生产和高效运行提供保障。

井下电缆吊挂标准及管理规定模版

井下电缆吊挂标准及管理规定模版

井下电缆吊挂标准及管理规定模版一、前言井下电缆的吊挂工作是矿井生产中必不可少的环节,对于确保井下电缆安全可靠运行具有重要意义。

为了规范井下电缆的吊挂标准和管理,维护井下电缆设备的安全和正常运行,制定本井下电缆吊挂标准及管理规定。

二、井下电缆吊挂标准1. 吊挂位置:井下电缆应按照设计要求进行吊挂,吊挂位置应符合以下标准:1.1 与井下通风设备保持一定的距离,以确保电缆散热和通风;1.2 避免与其他设备或构筑物干扰,如输送带、支架等;1.3 距离掘进工作面、盲巷、矿柱等危险区域一定距离,保证电缆的安全。

2. 吊挂高度:井下电缆的吊挂高度应符合以下标准:2.1 电缆的吊挂高度应保证在井下交通工具通过时不受碰撞或卡顿的影响;2.2 高度应适当,方便日常巡检和维护。

3. 吊挂材料:井下电缆的吊挂材料应符合以下标准:3.1 吊挂材料应具有足够的强度和刚性,能够承受电缆的重量;3.2 吊挂材料应经过防腐处理,以防止腐蚀对电缆造成损害;3.3 吊挂材料应符合国家相关标准和规定。

4. 吊挂方式:井下电缆的吊挂方式应符合以下标准:4.1 工程设计应根据电缆的特性和工作环境确定合适的吊挂方式;4.2 吊挂方式应考虑到电缆的保护,避免电缆受到扭曲、磨损等损害;4.3 吊挂方式应易于安装和维护,方便随时更换或修理。

5. 吊挂保护:井下电缆的吊挂保护应符合以下标准:5.1 吊挂位置应设置防护罩或挡板,保护电缆不受外界物体的撞击;5.2 吊挂位置应设置防护门或锁,避免未经授权人员接触电缆;5.3 吊挂位置应定期检查,确保保护设施的完好和正常使用。

三、井下电缆吊挂管理规定1. 设立管理机构:矿井应设立专门的井下电缆吊挂管理机构,负责组织、协调和监督井下电缆的吊挂工作。

2. 编制吊挂计划:矿井应根据生产需要和电缆状态,制定年度吊挂计划,并定期进行修订。

3. 吊挂人员培训:矿井应对井下电缆的吊挂人员进行专业培训,提高他们的吊挂技能和安全意识。

井下电缆吊挂规范标准正式版

井下电缆吊挂规范标准正式版

管理制度编号:LX-FS-A24161 井下电缆吊挂规范标准正式版In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写:_________________________审批:_________________________时间:________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑井下电缆吊挂规范标准正式版使用说明:本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束,并要求相关人员共同遵守对应的办事规程与行动准则,使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整,套用时请仔细阅读。

1、现场电缆管理遵循“谁使用,谁负责安装、吊挂、维护”的原则,新敷设的电缆应经机电科组织验收合格后方可投入使用。

2、电缆悬挂必须符合规程规定,做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。

3、巷道内的电缆(电力电缆)沿线每隔200米的距离,拐弯或分支点,以及连接不同直径电缆的接线盒两端、穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌,并且内容要填写正确、完整。

4、敷设在巷道内的电缆,必须采用电缆钩分钩悬挂,且要悬挂整齐,电缆钩统一使用宽底板树脂电缆钩。

运输大巷电缆钩小钩为15个,皮带大巷电缆钩小钩为9个,掘进巷电缆钩小钩为6个,大钩按所需安装。

5、电缆钩吊挂应使用膨胀螺栓固定。

电缆钩吊挂应平直,严禁用铁丝吊挂电缆。

井下电缆吊挂标准及管理规定

井下电缆吊挂标准及管理规定

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求,结合我矿实际,制定井下巷道电缆敷设及吊挂标准,望相关单位认真执行。

一、电缆敷设及吊挂原则:1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致,垂直方向敷设时必须与地面成90°,即横平竖直。

3、电缆改变敷设方向时,转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度, 一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂(从上到下吊挂顺序为:通讯电缆、监测电缆、信号电缆、动力电缆)。

二、一般规定:1、严禁用小电缆钩挂大电缆。

(并且用统一类型规格的电缆钩)。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时,不得交叉,且驰度一致,不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风简或水管上。

6、电缆不得遭受淋水,如有淋水应予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内,电缆(包括通信电缆)必须与瓦斯抽采管路分挂在巷道两侧,严禁与瓦斯抽采管路搭接。

9、电缆与供风管、供水管在巷道一侧吊挂时,必须敷设在管子上方并保持0.3米以上的间距。

10、除采掘移动设备和通信、信号电缆外,盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时:高低压电缆之间的距离大于0.1米。

12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有名称、型号、编号、截面、长度、电压(使用电压)、用途、责任单位、来自、去向(牌的左端有向左或右端有向右的箭头)、责任人,便于识别。

14、电缆标志牌填写时字迹清楚不潦草,并与实际相符。

15、电缆标志牌箭头指向正确,即箭头由电缆指向负荷端或受电端。

16、主要巷道内敷设的电缆每100米应标有一个标志牌。

17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。

井下电缆吊挂规范标准2

井下电缆吊挂规范标准2

井下电缆吊挂规范标准2井下管线吊挂规范标准一、电缆吊挂标准:1、现场电缆管理遵循“谁使用,谁负责安装、吊挂、维护”的原则,新敷设的电缆应经机电科组织验收合格后方可投入使用。

2、电缆悬挂必须符合规程规定,做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。

3、巷道内的电缆(电力电缆)沿线每隔200米的距离,拐弯或分支点,以及连接不同直径电缆的接线盒两端、穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌,并且内容要填写正确、完整。

4、敷设在巷道内的电缆,必须采用电缆钩分钩悬挂,且要悬挂整齐,电缆钩统一使用塑料电缆钩(或皮带电缆)。

运输大巷16平方以上电缆用大塑料电缆钩吊挂,信号线用小塑料电缆钩(或皮带电缆钩)吊挂,大电缆钩按所需安装。

5、电缆钩吊挂时,应先用8mm钢绞线拉直,每间隔10m用铁丝将钢绞线平直固定在巷帮上。

电缆钩吊挂在钢绞线上保持平直,严禁用铁丝吊挂电缆。

6、电缆钩吊挂间距0.6m,保持电缆平直,接线盒处电缆应有垂度,满足检修的要求和防止接线盒进水。

7、电缆与风、水管要求分别布置在巷道两侧,如果受条件所限,必须敷设在同一侧时,且电缆要敷设在管路上方,并保持0.3米以上的距离。

电缆上严禁悬挂任何物件。

8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧,如果1受条件所限,必须敷设在同一侧时,且应敷设在电力电缆上方0.1m以上的地方。

9、高、低压电力电缆敷设在巷道同一侧时,高、低压电缆之间的距离应大于0.1m。

高压电缆之间、低压电缆之间的距离不得小于50mm。

10、巷道交岔点处电缆要顺巷帮垂直上行,在巷道肩窝处弯成圆弧,不拐死弯,然后贴顶吊挂到对帮指定位置。

11、高压接线盒两头的电缆余量必须大于500mm,接线盒应与巷道方向一致,用电缆钩或固定架固定在帮上,离巷道底板1.5m,并按标准做好接地。

12、低压接线盒两头的电缆余量必须大于300mm,四通必须盖向外,小喇叭口朝下固定在巷道帮上。

电缆吊挂标准及相关规定

电缆吊挂标准及相关规定

电缆吊挂标准及相关规定电缆吊挂标准及相关规定关于下发电缆吊挂标准及相关规定的通知矿属各相关单位:为了进一步加强我矿井下电缆吊挂管理,规范各单位现场施工电缆吊挂标准,杜绝井下电缆吊挂标准不统一的现象,根据《煤矿安全规程》及焦煤公司“三化”的要求,结合我矿实际,特制定本规定。

一、一般规定1、井下必须使用统一标准的电缆钩吊挂,同一巷道内电缆钩规格型号必须统一,电缆钩选择应与电缆外径相匹配,不得出现大钩挂小电缆现象。

2、新施工的采掘工作面,要依据后期实际需要确定电缆敷设根数,由施工单位一次将电缆钩安装到位。

3、电缆不得悬挂在风水管路上,不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与风水管路原则上不得在巷道同一侧敷设,当必须在同一侧敷设时,应敷设在管子上方,并保持300mm以上的距离。

在有瓦斯抽放管路的巷道内,电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

4、采掘工作面巷道(顺槽)内电缆必须规范吊挂,电缆不得交叉、不规则绕弯。

多余电缆应余到末端或背巷内。

电缆遇有开关需下线时,应从电缆内侧引出。

5、新安装的采掘工作面的电缆钩悬挂点间距为1.2m,若悬挂在管路上方距管路保持300mm以上间距,若悬挂在巷道中间距底板保持1.6m以上距离且不得影响行人和运输,其它有特殊要求的按设计进行吊挂。

6、井下主要运输大巷、采掘主斜巷及各车场高低电缆悬挂间距均为为800mm,高压电缆要每隔九个电缆钩加一个加强钩进行固定。

7、井下主要运输大巷、采掘主斜巷及各车场的电缆钩可采用膨胀螺栓固定,其余地点均采用φ6钢丝绳或钢绞线吊挂。

8、电缆穿过墙壁部分应用套管保护,并采用黄泥等阻燃型材料对穿墙管口进行严密封堵,套管两侧露头以与墙壁外侧平齐为准。

9、电缆跨越巷道时,应采用与电缆外径相适应的卡式电缆桥架进行固定,其间距不超过1m,排列整齐、合理过渡,严禁相互交叉,确需交叉区段应采用桥架分层固定,需过风筒时电缆应从风筒上方通过。

井下电缆吊挂标准及管理规定范本(2篇)

井下电缆吊挂标准及管理规定范本(2篇)

井下电缆吊挂标准及管理规定范本一、引言井下电缆的吊挂是矿井运行中非常重要的一项工作,对于确保电缆安全、有效运行具有重要意义。

为了规范井下电缆的吊挂操作,制定相关的标准和管理规定是必要的。

本文将详细说明井下电缆吊挂的标准及管理规定范本。

二、标准范本1. 电缆吊挂位置标准1.1 各井下作业面的电缆吊挂位置应符合设计要求,并与井下管网布置相适应。

1.2 电缆吊挂位置应离地面一定高度,以避免受到泥浆、水汽等影响,确保电缆质量。

1.3 电缆吊挂位置应避免渣石、碎砖等杂物,以免刮伤或破坏电缆外皮。

2. 电缆吊挂点标准2.1 电缆吊挂点应选择在电缆的强度、安全范围内,并在电缆规格书中有明确标注。

2.2 电缆吊挂点应在厂家规定的位置范围内,并确保吊挂装置与电缆连接紧密可靠。

2.3 电缆吊挂点应避开任何可能导致电缆受损的位置,如尖锐物体、锈蚀设备等。

3. 电缆吊挂过程的规定3.1 电缆吊挂前,必须对吊挂设备和工具进行检查,确保其安全可靠,并进行相应的防护措施。

3.2 电缆吊挂时,必须有足够的工作人员参与,严禁单人操作。

3.3 电缆吊挂过程中,应保持通讯畅通,随时与井下指挥中心保持联系,做好协调与沟通。

4. 电缆吊挂安全措施4.1 电缆吊挂操作人员必须经过专项培训,掌握吊挂操作技能和相关安全知识。

4.2 电缆吊挂过程中应佩戴个人防护装备,如安全帽、防护眼镜、防护手套等。

4.3 电缆吊挂过程中应确保作业场所通风良好,防止有害气体积聚。

4.4 电缆吊挂结束后,必须对吊挂设备和工具进行彻底清理,做好吊挂点记号,确保下次使用时可迅速找到。

三、管理规定范本1. 井下电缆吊挂管理责任1.1 矿井企业应指定专门的负责人负责井下电缆吊挂管理,并明确其责任和权力。

1.2 井下电缆吊挂相关人员应按照要求参加岗前培训,确保各项工作符合标准和规定。

1.3 常规检查井下电缆吊挂质量,做好记录,并及时发现、纠正和改进存在的问题。

2. 井下电缆吊挂操作要求2.1 井下电缆吊挂操作必须按照标准和规定进行,严禁违章操作。

井下电缆悬挂标准

井下电缆悬挂标准

煤矿井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致,垂直方向敷设时必须与地面成90º,即横平竖直。

二、电缆改变敷设方向时,要求成90º转弯,转弯处应有适宜的圆弧,半径符合下列要求:A、铠装电缆要求:弯曲半径≥20倍电缆外径B、橡套电缆要求:弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m,在立井井筒内不得超过6m。

四、悬挂高度符合下列要求(以下高度以电缆钩最下方为准)1、主要运输巷不低于1.6m。

2、掘进与回采巷道平巷悬挂不低于1.6m,放顶硐室及机电硐室处不低于1.8m。

五、悬挂应有适当的弛度,一般以电缆拉直后自然垂下为宜。

六、一般规定1、严禁用小电缆钩挂大电缆。

2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。

3、巷道一侧挂有2根以上电缆时,不得交叉,且弛度一致,不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固,不得让电缆受力。

6、通讯和信号电缆应与电力电缆分挂在井巷的两侧,如果受条件所限:在井筒内,应敷设在距电力电缆0.3m 以外的地方;在巷道内,应敷设在电力电缆上方0.1m以上的地方。

七、其它规定1、电缆不得挂在风管或水管上。

2、电缆不得遭受淋水。

3、电缆上严禁悬挂任何物件。

4、电缆与压风管、供水管在巷道同一侧敷设时,必须敷设在管子上方,并保持0.3米以上的距离。

5、盘圈或盘“8”字形的电缆不得带电,但给采掘机组供电的电缆不受此限。

6、高低压电缆敷设在巷道同一侧时:A、高低压电缆之间的距离应大于100mm ;B、高压电缆之间、低压电缆之间的距离不得小于50mm。

8、穿墙电缆穿管敷设,管两端用必须用黄泥封堵。

八、电缆标志牌1、标志牌的内容1)要求注有型号、电压、长度、始末端名称。

2)字迹清楚不潦草,并与实际相符。

标志牌的粘贴要求1)箭头指向正确,即:箭头由电源指向负荷端或受电端。

2)巷道内敷设的电缆每50m粘贴1个标志牌。

井下电缆吊挂标准

井下电缆吊挂标准

矿用电缆
• 矿用电缆是煤矿用电缆的简称,矿用电 缆均为阻燃电缆,都应经过国家矿用产品 安全标志中心颁发矿用产品安全标志证书。
产品标准
• 本产品按GB/T12972-2008《矿用橡套软 电缆》、MT818-2009《煤矿用阻燃电缆》 生产,同时还可根据用户需要按国际电工 委员会推荐标准IEC、英国标准、德国标准 及美国标准生产
煤矿安全规程
• 第四百六十六条 在总回风巷和专用回风巷 中不应敷设电缆。在机械提升的进风的倾 斜井巷(不包括输送机上、下山)和使用 木支架的立井井筒中敷设电缆时,必须有 可靠的安全措施。
• 溜放煤、矸、材料的溜道中严禁敷设电缆 。
• 第四百六十七条 井下电缆的选用应遵守下 列规定:
• (一)电缆敷设地点的水平差应与规定的 电缆允许敷设水平差相适应。
井下电缆吊挂标准
本标准适用范围 陈四楼煤矿井下电缆吊挂
特别规定
• 现场电缆管理遵循“谁使用,谁负责安装、 吊挂、维护”的原则,新敷设的电缆应经 机电科组织验收合格后方可投入使用。
矿用电缆
• 矿用电缆是指煤矿开采工业志用的地面设 备和井下设备用电线电缆产品.其中包括采 煤机,运输机,通信,照明与信号设备用电缆, 以及电钻电缆,帽灯电线和井下移动变电站 用的电源电缆等
• 2.7电缆接线盒处留有余线, 保证两端电缆各有200mm的余 量。
• 2.8电缆过巷道口时,必须采用 电缆桥架。
• 2.9电缆小钩底端距水沟盖板高 度2.8m。电缆吊挂距顶板不大 于200mm。
• 3.电缆防护 • 电缆淋水处使用风筒布保护。
• 4 接线盒吊挂
• 在原电缆吊挂高度上方300mm 处,固定两根间距为160mm的 Ø18mm的帮锚杆,帮锚杆外露 长度距巷帮260mm,用专用电 缆接线盒装置吊挂固定,如图所 示。

煤矿电缆吊挂标准

煤矿电缆吊挂标准

电缆吊挂标准(赵庄煤矿)
一、电缆吊挂必须使用标准电缆钩。

二、电缆钩的间距:高压电缆2m,其它电缆2.5m,跨巷电缆及设备附近电缆钩要适当加密。

三、电缆钩的高度:要求其底端距轨道面不小于1.8m。

四、电缆吊挂弛度:直巷道不大于50mm,拐弯处不大于80mm。

五、挂电缆要求一钩一线,通讯线(两蕊)的可绑扎多根挂一钩。

六、电缆吊挂整齐,不交叉,不落地。

不得与风管、液管、水管混挂。

七、电缆同风管、水管在巷道同一侧敷设时,必须在管子上方,并保持0.3m以上的距离。

八、电缆同风筒等易燃物品应分挂巷道两侧,否则相互之间应保持0.3m以上的距离。

九、高低压动力电缆敷设在巷道同侧时,高压应在上面。

高低压电缆间距应大于100mm;同等电压电缆间距应大于50mm;同电压
等级电缆细在上、粗在下。

十、电话和信号电缆,应同电力电缆分挂在巷道两侧,如受条件所限,在井筒内,应敷设在距电力电缆0.3m以外的地方;在巷道内,应敷设在电力电缆的上面,并保持0.1m以外的地方。

十一、井下巷道电缆,沿线每隔一定距离,在拐弯或分支点以及连接不同直径的接线盒两端,都应有标志牌,标明用途、电压、去向等。

十二、电缆上严禁吊挂任何物件。

十三、电缆穿过墙壁部分,应用套管保护,并封堵管口。

十四、带电电缆不得盘圈(屏蔽电缆除外)。

煤矿电缆悬挂标准(1)

煤矿电缆悬挂标准(1)

华亭煤业集团净石沟煤矿电缆悬挂标准根据《煤矿安全规程》(2011版)、《煤矿安全质量标准化标准及考核评级办法》现结合我矿实际情况,制订井下巷道电缆敷设及悬挂标准。

一、电缆悬挂原则1、电缆必须悬挂。

2、在水平巷道或倾角在30°以下的井巷中,电缆应用电缆挂钩悬挂,防止电缆芯线受外力作用。

3、同一地点或同一地段,同一根电缆只允许用同一类型电缆挂钩悬挂。

4、水平巷道或倾斜井巷中悬挂的电缆,应有适当的弛度,减小电缆受的拉应力。

此外电缆在意外受力时,能自由坠落,其悬挂高度应保证电缆在矿车掉道时不受撞击。

电缆在意外受力坠落时不落在轨道或运输机上,以免电缆受损伤,造成重大事故。

二、电缆悬挂及使用要求1、在水平巷道或倾斜井巷内电缆挂钩间距不超过2m,在硐室内不超过3m。

2、允许悬挂点的间距在±100mm范围内变动。

3、电缆经过躲避硐室时要在躲避硐室上方悬挂,拐弯处要平滑过渡,达到美观整齐,电缆改变敷设方向时,转弯处应有适宜圆弧,半径符合下列要求:A、铠装电缆要求:弯曲半径≥20倍电缆外径B、橡套电缆要求:弯曲半径≥10倍电缆外径。

4、每一个高压接线盒,电缆接线盒的每一分支电缆拐弯处及沿线每隔50m均应悬挂标注牌,注明电缆的编号、用途、截面和长度,以便识别。

5、用电缆挂钩悬挂电缆时,各电缆挂钩的直径,必须与悬挂电缆的直径相互符合,严禁用小挂钩挂大电缆,以免挤伤电缆。

6、高、低压电缆在巷道同一侧敷设时应遵循高压电缆在上,低压电缆在下的原则,高压电缆之间及低压电缆之间的距离不得小于50mm,高、低压电缆相互的间距不得小于0.1m。

同电压等级的电缆悬挂时,按截面大小,由下向上敷设。

7、电缆在巷道壁凹凸明显的巷道中悬挂时,应因地制宜,用拉钢绞线(其规格是直径φ9-12mm的钢丝绳)的办法在巷道两凸出点打注锚杆,用花篮螺栓固定钢绞线并拉紧,再把电缆挂钩接到钢绞线上。

8、通过风门、防火门、电气设备隔墙等敷设电缆时,应有穿墙套管保护,电缆穿过套管后用三合土密封。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编订:__________________
单位:__________________
时间:__________________
井下电缆吊挂规范标准
(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号:KG-AO-9289-28 井下电缆吊挂规范标准(正式)
使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、现场电缆管理遵循“谁使用,谁负责安装、吊挂、维护”的原则,新敷设的电缆应经机电科组织验收合格后方可投入使用。

2、电缆悬挂必须符合规程规定,做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。

3、巷道内的电缆(电力电缆)沿线每隔200米的距离,拐弯或分支点,以及连接不同直径电缆的接线盒两端、穿墙电缆的墙两边都应设置注有电缆的规格型号、编号、长度、用途、负责人的标志牌,并且内容要填写正确、完整。

4、敷设在巷道内的电缆,必须采用电缆钩分钩悬挂,且要悬挂整齐,电缆钩统一使用宽底板树脂电缆钩。

运输大巷电缆钩小钩为15个,皮带大巷电缆钩小钩为9个,掘进巷电缆钩小钩为6个,大钩按所需安
装。

5、电缆钩吊挂应使用膨胀螺栓固定。

电缆钩吊挂应平直,严禁用铁丝吊挂电缆。

6、电缆吊挂大巷间距为1.2m,斜巷为1m,其它巷道为1.2m。

7、电缆与风、水管要求分别布置在巷道两侧,如果受条件所限,必须敷设在同一侧时,必须由机电矿长允许方可,且电缆要敷设在管路上方,并保持0.3米以上的距离。

电缆上严禁悬挂任何物件。

8、巷道内的通信和信号电缆应与电力电缆分挂在巷道的两侧,如果受条件所限,必须敷设在同一侧时,必须由机电矿长允许方可,且应敷设在电力电缆上方0.1m以上的地方。

9、高、低压电力电缆敷设在巷道同一侧时,高、低压电缆之间的距离应大于0.1m。

高压电缆之间、低压电缆之间的距离不得小于50mm。

10、电缆接线盒应使用专用接线盒吊钩,电缆要留有一定余量,接线盒吊挂高度应略高于所接电缆。

11、电缆穿过墙壁或风门时,必须设置穿墙套管保护电缆,并将两头用黄泥封堵。

12、电缆跨巷道时必须走过桥(电缆桥架)。

请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。

相关文档
最新文档
