钢筋混凝土结构的基本知识
钢筋混凝土结构基本知识
钢筋混凝土结构基本知识范本1：钢筋混凝土结构基本知识介绍：本主要介绍钢筋混凝土结构的基本知识，包括构件类型、施工流程、设计要求等内容。
通过详细的解析，读者全面了解钢筋混凝土结构并掌握相关知识。
一、钢筋混凝土结构概述1.1 确定概念1.2 结构分类1.3 结构组成二、构件类型及其特点2.1 梁2.1.1 梁的分类2.1.2 梁的作用及特点2.1.3 梁的构造要求2.2 柱2.2.1 柱的分类2.2.2 柱的作用及特点 2.2.3 柱的构造要求2.3 框架2.3.1 框架的分类2.3.2 框架的作用及特点2.3.3 框架的构造要求三、施工流程3.1 基础施工3.1.1 打地基3.1.2 浇筑基础3.2 结构施工3.2.1 梁的施工3.2.2 柱的施工3.2.3 框架的施工3.3 结构连接3.3.1 钢筋连接3.3.2 混凝土浇筑四、设计要求4.1 荷载计算4.1.1 永久荷载4.1.2 活载4.2 结构设计4.2.1 梁的截面设计4.2.2 柱的截面设计4.2.3 框架的整体设计4.3 构件验收4.3.1 钢筋验收4.3.2 混凝土验收五、附件本所涉及附件如下：- 附件1：钢筋混凝土结构施工图纸- 附件2：钢筋混凝土结构构件尺寸表六、法律名词及注释本所涉及的法律名词及注释如下：- 法律名词1：注释1- 法律名词2：注释2范本2：钢筋混凝土结构基本知识介绍：本详细介绍了钢筋混凝土结构的基本知识，内容包括构件类型、施工流程、设计要求等方面的内容，全面解析了钢筋混凝土结构的特点和相关要点，读者全面了解该结构并掌握相关知识。
一、钢筋混凝土结构概述1.1 定义与分类1.1.1 钢筋混凝土的定义1.1.2 结构分类1.2 结构特点1.2.1 强度与刚度1.2.2 耐久性与抗震性1.2.3 施工工期与造价二、构件类型及其特点2.1 梁2.1.1 类型及工作原理2.1.2 受力特点与设计要求2.2 柱2.2.1 类型及工作原理2.2.2 受力特点与设计要求2.3 框架2.3.1 类型及工作原理2.3.2 受力特点与设计要求三、施工流程3.1 基础工程3.1.1 地基处理3.1.2 基础施工3.2 结构施工3.2.1 梁的施工过程3.2.2 柱的施工过程3.2.3 框架的施工过程3.3 连接与施工质量控制3.3.1 钢筋连接与固定3.3.2 混凝土浇筑与养护四、设计要求4.1 荷载分析与计算4.1.1 常见荷载及其作用4.1.2 荷载计算方法与标准4.2 结构设计4.2.1 梁的设计要点与方法4.2.2 柱的设计要点与方法4.2.3 框架的设计要点与方法4.3 构件验收与质量控制4.3.1 钢筋验收与工艺控制4.3.2 混凝土验收与强度控制五、附件本所涉及附件如下：- 附件1：钢筋混凝土结构施工图纸- 附件2：钢筋混凝土结构构件尺寸表六、法律名词及注释本所涉及的法律名词及注释如下：- 法律名词1：注释1- 法律名词2：注释2。
钢筋混凝土基础知识介绍
钢筋混凝土基础知识介绍
概述
钢筋混凝土是一种常用的建筑材料，具有优良的抗压和抗弯能力。
了解钢筋混凝土的基础知识对于建筑设计和施工非常重要。
成分
钢筋混凝土由水泥、细骨料、粗骨料和钢筋组成。
水泥和水混合后形成胶凝物质，粘结骨料形成坚固的结构。
钢筋用于增加混凝土的强度和抗拉能力。
结构特点
钢筋混凝土的结构特点包括以下几个方面：
- 压力区域：钢筋混凝土中的压力区域主要由混凝土承担，因为混凝土具有较好的抗压能力。
- 弯曲区域：钢筋混凝土中的弯曲区域主要由钢筋承担，因为钢筋具有较好的抗拉能力。
- 耐久性：钢筋混凝土具有良好的耐久性，能够长期承受外部环境的影响而不受损。
施工过程
钢筋混凝土的施工过程包括以下几个步骤：
1. 模板安装：根据设计要求，将模板安装在施工现场。
2. 钢筋布置：根据设计要求和钢筋直径，将钢筋放置在模板内。
3. 浇筑混凝土：将预先调配好的混凝土均匀地浇入模板内。
4. 养护：对新浇筑的钢筋混凝土进行湿润养护，以保证混凝土
的强度发挥。
应用领域
钢筋混凝土广泛应用于建筑领域的各个方面，包括但不限于以
下几个方面：
- 房屋建筑：钢筋混凝土常用于房屋的框架结构、地板、墙体
等部分。
- 桥梁建设：钢筋混凝土用于桥梁的主要结构，以确保其强度
和稳定性。
- 基础设施：钢筋混凝土用于道路、隧道、水坝等基础设施的
建设。
钢筋混凝土的应用领域非常广泛，其强度和耐久性使其成为一种可靠的建筑材料。
以上是钢筋混凝土基础知识的简要介绍，深入了解和掌握这些知识对于从事相关领域的人员至关重要。
钢筋混凝土结构的基本概念
fc=13.4N/mm2 ft=1.54N/mm2 fy=335N/mm2
第一章
钢筋混凝土梁
150 300
2f16
Pcr = 9.7kN sc= ft
ft
2500
fc=13.4N/mm2 ft=1.54N/mm2 fy=335N/mm2
开裂前,与素混凝土梁受力类似.当梁底应力达到ft时,梁受拉区将 开裂.
sscc= ft
ft fy
2500
fc=13.4N/mm2 ft=1.54N/mm2 fy=335N/mm2
当钢筋应力达到屈服后,钢筋所能承受的拉力不能再继续增加.梁 的承载力比开裂前有很大增加.
第一章
钢筋混凝土梁
Pu ≈ 52.5kN
Py ≈ 50.0kN
150
Pcr = 9.7kN
300
sc= ft
徐变:混凝土在荷载的长期作用下,其变形随 时间而不断增长的现象称为徐变.
徐变会使结构（构件）的（挠度）变形增大,引起预应力 损失,在长期高应力作用下,甚至会导致破坏.
不过,徐变有利于结构构件产生内（应）力重分布,降低结 构的受力（如支座不均匀沉降）,减小大体积混凝土内的温度应 力,受拉徐变可延缓收缩裂缝的出现.
因此,混凝土最大应变对应的不是最大应力, 最大应力对应的也不是最大应变.
影响混凝土应力-应变曲线形状的因素很多, 如混凝土强度、组成材料的性质及配合比、试验 方法及约束情况等.
s (MPa)
C80
60
C60
fc
40
C40
20
0.3fc
C20
0
0.002 0.004 0.006 0.008 0.01
第一章 钢筋混凝土结构的基本概念 及其材料的物理力学性能
钢筋混凝土结构基础知识

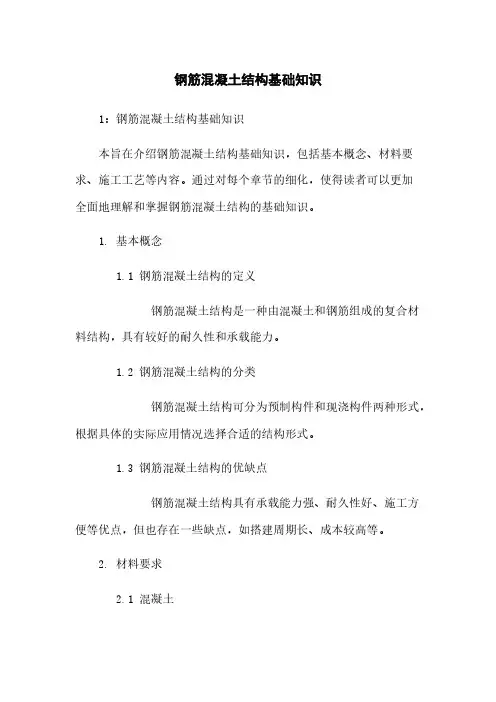

钢筋混凝土结构基础知识1：钢筋混凝土结构基础知识本旨在介绍钢筋混凝土结构基础知识，包括基本概念、材料要求、施工工艺等内容。
通过对每个章节的细化，使得读者可以更加全面地理解和掌握钢筋混凝土结构的基础知识。
1. 基本概念1.1 钢筋混凝土结构的定义钢筋混凝土结构是一种由混凝土和钢筋组成的复合材料结构，具有较好的耐久性和承载能力。
1.2 钢筋混凝土结构的分类钢筋混凝土结构可分为预制构件和现浇构件两种形式，根据具体的实际应用情况选择合适的结构形式。
1.3 钢筋混凝土结构的优缺点钢筋混凝土结构具有承载能力强、耐久性好、施工方便等优点，但也存在一些缺点，如搭建周期长、成本较高等。
2. 材料要求2.1 混凝土2.1.1 混凝土的配合比2.1.2 混凝土的抗压强度要求2.2 钢筋2.2.1 钢筋的规格和种类2.2.2 钢筋的强度等级2.2.3 钢筋的防锈处理3. 施工工艺3.1 基础施工3.1.1 基础处理的基本步骤3.1.2 基础施工中的注意事项3.2 构件的浇筑3.2.1 构件浇筑前的准备工作3.2.2 构件浇筑的施工工艺3.2.3 构件浇筑后的养护要求4. 网格模板施工4.1 网格模板的搭建4.1.1 网格模板的材料和规格要求4.1.2 网格模板的搭建步骤4.2 网格模板的拆除4.2.1 网格模板拆除的时机选择4.2.2 网格模板拆除的方法和注意事项5. 结语通过本的介绍，我们对钢筋混凝土结构的基础知识有了更加深入的了解。
希望本能为读者在相关领域的工作和学习提供。
附件列表：- 钢筋混凝土结构施工图纸- 钢筋混凝土材料样本报告法律名词及注释：1. 建筑法：指规范建筑行业基本建设、市政工程和房屋建筑的法律法规。
2：钢筋混凝土结构基础知识详细教程本旨在通过介绍钢筋混凝土结构的基础知识，使读者可以全面理解和掌握该领域的相关知识。
通过对每个章节内容的细化，读者将获得钢筋混凝土结构的详细施工工艺、材料要求等方面的知识。
第一章 钢筋混凝土结构的基本原理
2.可变荷载组合值 当结构同时承受两种或两种以上的可变荷 载时，考虑到荷载同时达到最大值的可能性 较小，因此除主导荷载（产生最大荷载效应 的荷载）仍以其标准值为代表值外， 对其他 伴随荷载，可以将它们的标准值乘以一个小 于或等于1的荷载组合系数（ ψc）作为代表 值，称为可变荷载组合值，即
3.可变荷载频遇值 在设计基准期内，其超越的总时间为规定 的较小比率或超越频率为规定频率的荷载值。 它相当于在结构上时而或多次出现的较大荷 载，但总是小于荷载的标准值。 其值等于可变荷载标准值乘以可变荷载频 遇值系数（ψf）：
2.结构抗力 结构或构件承受作用效应的能力（如受弯 承载力Mu、受剪承载力Vu、容许挠度[f]、容 许裂缝宽度[w]等），用“R ”表示。构件制 作完成后，结构的抗力是一定的，而作用效 应可能是变化的，结构抗力的大小取决于材 料的力学性能、构件的几何参数及计算模式 的精确性。
继续
第一章 钢筋混凝土结构的基本原理
基本组合 由可变荷载效应控制的组合：
由永久荷载效应控制的组合：
γG—永久荷载的分项系数，当永久荷载效应 对结构不利时，γG =1.35；当其对结构有利 时, γG =1.0（一般情况）；（抗倾覆、滑移、 漂浮γG =0.9）； γQi—第i个可变荷载分项系数，其中γQi为可 变荷载S QiK的分项系数。一般情况下取γQi =1.4 （当荷载＞4KN/m2, γQi =1.3）； SGK—按永久荷载标准值计算的荷载效应值； SQiK—按可变荷载标准值计算的荷载效应值， 其中SQiK为诸可变荷载效应中起控制作用者； ψci—可变荷载的组合值系数，其值不大于1， 由表1-2查取或按荷载规范规定使用； n —参与组合的可变荷载数.
精选钢筋混凝土学习知识点
要点：理解性地记忆第一章：绪论钢筋混凝土的优点：取材容易，降低造价；耐久性好；耐火性好缺点：自重大、抗裂性较差、施工复杂★★建筑结构的功能包括：安全性、实用性、耐久性★配筋的作用：在混凝土中配置钢筋，使得混凝土主要承受压力，钢筋主要承受拉力，从而充分利用材料，提高结构的承载能力和变形能力。
安全性：能承受正常荷载和变形，突发情况能保持结构的整体稳定性实用性：正常情况下不产生过大变形和过宽裂缝耐久性：完好使用到设计年限第二章：混凝土结构材料的物理力学性能★混凝土材料定义：是由水泥、砂、石子和水按一定比例组成，经凝结和硬化形成。
★★混凝土的立方体抗压强度：边长为150mm的立方体标准试件， 20℃左右温度，相对湿度 90%以上，养护 28 天，按照标准试验方法测得的抗压强度。
★★立方体抗压强度标准值：测得具有95%保证率的立方体抗压强度★★混凝土强度等级：按立方体抗压强度标准值确定，用符号表示。
(cu: 立方体； k：标准值 )( 如 C50，表示 =50N/ ) ，范围由 C15—C80，共 14 个等级 ; 它是混凝土各强度指标的基本值高强度混凝土范畴：C50—C80★轴心抗压强度标准值：用混凝土棱柱体测得的具有 95%保证率的抗压强度，150*150*300 ，用符号 fck 表示（c: 受压 compress；k: 标准值）测得的强度偏低的可能有：表面有润滑剂、加载速度太慢、尺寸越大★轴心抗拉强度：由劈裂实验间接测得。
用符号 ftk 表示（ t: 受拉tension ；k: 标准值）混凝土的变形分为：受力变形（一次短期、徐变、重复加载）、体积变形（在收缩、温度湿度变化下）★双向应力状态：双向受压，强度显著提高；双向受拉，影响不大；一向受拉一向受压，显著降低。
剪应力随着法向应力的增大：先提高后降低。
※混凝土强度越高，则脆性越大，延性越小★单轴向受压应力应变曲线：峰值应变（千分之2）；峰值点极限强度 ( 就是之前测的强度值 )（就是峰值应力）；极限压应变 ( 最后断裂时的应变 )混凝土弹性模量（原点模量）测试方法：重复加载、卸载多次，使应力应变曲线趋近于直线★★徐变：在长期荷载作用下，结构承受的应力不变，而应变随时间增大的现象。
钢筋混凝土结构的基本概念及其的力学性能
50
2
0 5 10 15 20 25
1 (‰)
第二十五页，共74页。
工程应用——钢管混凝土、密配螺旋箍筋
• 工程(gōngchéng)应用——钢管砼、 密配螺旋箍筋
纵向(zònɡ xiànɡ)钢筋
螺旋(luóxuán)
箍筋
第二十六页，共74页。
二、混凝土的变形(biàn xíng) 1、混凝土变形(biàn xíng)性能的特点
2 2c1 1.5 fc
1 / fc
0.1 1.2 1.0
0.8 0.6 0.4 0.20 0.2
1
0.4
2 / fc
2
2
0.6 0.8
1
1.0
1.2
➢（第三象限） ➢1, 2 (拉－压) 混
凝土强度降低 ➢（第二、四象限） ➢1, 2 (拉－拉) 混
max1 1.27 fc 1 0.5 fc
• 影响因素——加载方式、荷载作用时间、温度、湿
度、试验的尺寸(chǐ cun)、形状、 混凝土强度载作用而产生的受力变形：长期荷载作用下的变形
重复荷载作用下的变形
体积变形：包括温度变形和收缩变形
第二十七页，共74页。
2. 混凝土在单调、短期加载作用下的变形(biàn xíng)性能
F
200
A
300
A 4000
a)
B
A－A
200
210
300
4000 B
b)
第六页，共74页。
316
B－B
试验结果： a）图中，素砼梁极限荷载 P=8kN，由砼抗拉 强度控制，破坏形态：脆性破坏
b）图中，钢筋砼梁极限荷载 P=36kN，由钢筋受拉、 砼受压而破坏，破坏形态：延性破坏 (pòhuài)（配筋适量）
6.3.1钢筋混凝土结构的基本知识
结构施工图钢筋混凝土结构图——钢筋混凝土结构的基本知识混凝土：由水泥、砂、石子、和水按一定比例拌合而成。
钢筋混凝土：在混凝土的受拉区域或相应部位加入一定数量。
的钢筋，使两种材料结合成一个整体，共同承受外力。
钢筋混凝土构件：用钢筋混凝土制成的梁、柱等构件。
1. 钢筋混凝土结构简介钢筋混凝土简支梁受力情况示意图钢筋混凝土桥配筋钢筋混凝土框架结构现浇钢筋混凝土住宅绑扎钢筋工程实例恒隆广场施工现场恒隆广场钢筋混凝土结构建筑有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）种类（热轧）代号直径屈服强度标准值备注HPB300（热轧光圆钢筋）6~22300Ⅰ级钢筋HRB335（热轧带肋钢筋）6~50335Ⅱ级钢筋HRB400（热轧带肋钢筋）6~50400Ⅲ级钢筋HRB500（热轧带肋钢筋）6~50500Ⅳ级钢筋建筑用钢筋，按其强度和品种不同，分为不同等级，分别用不同的符号表示，以便标注和识别。
普通钢筋的种类及符号）（mm d )/(2vk mm N f 2. 钢筋（1）钢筋的等级和代号（2）钢筋的分类与作用配置在钢筋混凝土构件内的钢筋，按其作用分为：受力筋—承受构件内拉应力、压应力的钢筋。
用于梁柱、板等各种钢筋混凝土构件中。
架立筋—用于固定梁内箍筋位置，与受力筋、箍筋一起构成梁内的钢筋骨架。
分布筋—多用于板式结构，与板中的受力筋垂直布置，将承受的荷载均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩引起的温度变形。
箍筋—承受剪力或扭力的钢筋，并同时用来固定受力筋的位置，构成钢筋骨架。
一般多用于梁、柱内。
构造筋—因构件的构造要求或施工安装需要而配置的钢筋。
如吊环、预埋锚固筋等。
箍筋架立筋保护层受力筋受力筋、架立筋、箍筋有缘学习更多驾卫星ｙｇｄ３０７６或关注桃报：奉献教育（店铺）分布筋分布筋受力筋钢筋弯钩：半圆弯钩、直角弯钩和斜弯钩。
其中半圆弯钩和直角弯钩用于受力筋，斜弯钩用于箍筋。
（c ）斜弯钩（b ）直角弯钩（a ）半圆弯钩>6.25d>3d3.5d>2.5dd3dd90°2.25d为了保护钢筋，防锈、防火、防腐蚀，以及加强钢筋与混凝土的粘结力，钢筋的外缘到构件表面之间应留有一定厚度的混凝土保护层，各种构件的保护层最小值如下表：（3）保护层钢筋名称构件名称保护层厚度受力筋墙、板和环形构件15梁和柱25基础有垫层35无垫层70箍筋梁和柱15分布筋墙和板10谢谢！。
钢筋混凝土结构的基本知识
钢筋混凝土结构的基本知识钢筋混凝土结构的基本知识钢筋混凝土结构是一种常见的建造结构形式，具有承载能力强、耐久性好、施工方便等优点。
本文将深入介绍钢筋混凝土结构的基本知识，包括结构构件、材料特性、施工工艺等方面的内容。
第一章：概述钢筋混凝土结构是指将钢筋和混凝土有机结合在一起，形成一种具有双重承载能力的结构形式。
它既能充分发挥钢筋的抗拉能力，又能利用混凝土的抗压能力。
第二章：结构构件2.1 梁梁是承受荷载并将荷载传递到支座的主要结构构件。
梁的截面形状有矩形、T形、I形等多种形式，根据不同的荷载和跨度要求选用不同的形状和尺寸。
2.2 柱柱是承受纵向荷载并将其传递到基础的结构构件。
柱的截面形状多为矩形或者圆形，根据不同的荷载要求和空间限制选择合适的尺寸。
2.3 基础基础是承受建造物重力荷载并将其分散到地基的结构构件。
常见的基础形式有带板基础、单桩基础、深基础等，选择适当的基础形式需考虑地质条件和建造物荷载要求。
第三章：材料特性3.1 混凝土混凝土是钢筋混凝土结构中的主要材料，其主要成份为水泥、砂、骨料和水。
混凝土具有良好的抗压强度和耐久性，常用于承受压力的结构构件。
3.2 钢筋钢筋是钢筋混凝土结构中的加固材料，常用的钢筋有普通钢筋和高强度钢筋两种。
钢筋具有良好的抗拉强度，能够有效增加结构的承载能力。
3.3 粘结材料粘结材料用于将混凝土和钢筋密切结合在一起，常见的粘结材料有混凝土粘结剂和粘结剂。
第四章：施工工艺4.1 混凝土浇筑混凝土浇筑是将混凝土料倒入模板中，并通过振捣等工艺使其均匀分布并排除空气，从而保证混凝土的质量。
4.2 钢筋安装钢筋安装是将钢筋按照设计要求布置在模板中，并使用扎钢筋、焊接等方式进行加固，确保钢筋与混凝土密切结合。
4.3 模板拆除模板拆除是在混凝土凝固后将模板从混凝土表面拆除，使结构构件达到设计要求的外观和尺寸。
4.4 表面处理表面处理包括抹灰、刷漆、防水等工艺，能够提高结构的美观度、耐久性和防水性能，延长结构的使用寿命。
钢筋混凝土结构在建筑结构中的应用
钢筋混凝土结构在建筑结构中的应用钢筋混凝土结构是建筑结构中最常用的一种结构形式，其优越的性能和广泛的适用范围使它成为了现代建筑的主要结构形式之一。
本文将详细介绍钢筋混凝土结构在建筑结构中的应用。
一、钢筋混凝土结构的基本概念钢筋混凝土结构是由钢筋和混凝土组成的一种复合结构，钢筋用于承受拉力，混凝土用于承受压力。
钢筋和混凝土的协同作用使得结构具有了更好的强度和刚度，具有优异的抗震性能和耐久性。
二、钢筋混凝土结构的应用范围钢筋混凝土结构广泛应用于各种建筑结构中，包括住宅、商业建筑、公共建筑、桥梁、隧道等。
其适用范围包括了大跨度结构、高层建筑、超高层建筑等。
三、钢筋混凝土结构的优点1.强度高：钢筋混凝土结构具有很高的强度，能够承受大的荷载。
2.刚度好：钢筋混凝土结构的刚度非常好，能够保证建筑物的稳定性。
3.抗震性能好：钢筋混凝土结构具有很好的抗震性能，能够在地震时保证建筑物的安全。
4.施工方便：钢筋混凝土结构的施工非常方便，且施工周期短。
5.耐久性好：钢筋混凝土结构的耐久性非常好，能够长期保持良好的使用状态。
四、钢筋混凝土结构的缺点1.自重大：钢筋混凝土结构的自重比较大，会增加建筑物的荷载。
2.成本高：钢筋混凝土结构的成本相对较高。
3.施工难度大：钢筋混凝土结构的施工需要技术比较高的人员，施工难度较大。
五、钢筋混凝土结构的构造形式钢筋混凝土结构的构造形式有梁柱结构、框架结构、板壳结构、拱形结构等。
其中，梁柱结构是最常见的一种结构形式，框架结构则广泛应用于高层建筑和大跨度结构中，板壳结构则适用于大跨度建筑、隧道、桥梁等。
拱形结构则适用于桥梁和隧道等建筑结构中。
六、结语钢筋混凝土结构是建筑结构中最常用的一种结构形式，其优越的性能和广泛的适用范围使它成为了现代建筑的主要结构形式之一。
在建筑结构设计中，应根据具体情况选择合适的结构形式，以确保建筑物的安全性和稳定性。
钢筋混凝土基础知识(课堂PPT)
凝土一定的压力以提高构件的强度 和抗裂性能。
第十二章 钢筋混凝土结构图和钢结构图
7
§12-2 钢筋混凝土结构的图示方法
一、钢筋混凝土构件图的内容
模板图：即构件的外形图。对于形状简单的构件，可不 必单独画模板图。（点击此处看模板图）
1. 图线
钢筋不按实际投影绘制，只用单线条表示。为突出钢筋，在 配筋图中，可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的 圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘 制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和 大小的变化，即它们不代表钢筋直径的大小。
第十二章 钢筋混凝土结构图和钢结构图
直径8 mm，钢筋种类为HPB235，间距150 mm，跨过支座的长
度用尺寸标注出来。
第十二章 钢筋混凝土结构图和钢结构图
20
§12-2 钢筋混凝土结构的图示方法
若是现浇的单向板，习惯上在配筋平面图中不画出分布筋，因 为分布筋一般为直筋，其作用主要是固定受力筋和构造筋的位置，
mm（平面图上弯向上方或左方表示钢筋位于底层9
§12-2 钢筋混凝土结构的图示方法
③号钢筋是两端带有向下直角弯钩的构造钢筋，在板的上层，
直径为8 mm，钢筋种类为HPB235，间距200 mm，伸入支座的
部分用尺寸注出；④号钢筋是中间支座的负弯矩钢筋，在板的上层，
画法几何及土木工程制图
（第三版）
第十二章 钢筋混凝土结构图 和钢结构图
1
目录
§12-1 钢筋混凝土结构的基本知识 §12-2 钢筋混凝土结构的图示方法 §12-3 钢筋混凝土结构构件图的阅读 §12-4 钢筋混凝土结构图的改革及平法概念 §12-5 钢结构构件图 §12-6 用AutoCAD绘制钢筋混凝土构件图
钢筋混凝土结构的基本知识
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
（６）尺寸效应。立方体尺寸愈小，则试验测出的抗压强度愈高，对此 现象有多种不同的原因分析和理论解释，但还没有得出一致的结论。一 种观点认为，是材料自身的原因，认为与试件内部缺陷（裂纹）的分布， 粗、细粒径的大小和分布，材料内摩擦角的不同和分布，试件表面与内 部硬化程度有差异等因素有关；另一种观点认为，是试验方法的原因， 认为试块受压面与试验机之间摩擦力分布（四周较大、中央较小）、试 验机垫板刚度有关。
经统计分析并考虑结构混凝土强度与试件混凝土强度之间的差异，选取 具有９５％保证率的强度值作为强度标准值。混凝土强度设计值为混凝 土强度标准值除以混凝土的材料分项系数γｃ，《公路钢筋混凝土及预应 力混凝土桥涵设计规范》（ＪＴＧＤ６２—２００４）（以下简称《桥 规》）规定，对于混凝土的轴心抗压和轴心抗拉，均取相同的分项系数 γｃ＝１．４５，混凝土强度值见表１-１。
（２）强度等级的划分及有关规定。《标准》（ＧＢ／Ｔ５０１０７） 规定，混凝土强度等级应按立方体抗压强度标准值fcu,k确定。
（３）试验方法对立方体抗压强度的影响。试件在试验机上受压时，纵 向要压缩，横向要膨胀，由于混凝土与压力机垫板弹性模量与横向变形 的差异，压力机垫板的横向变形明显小于混凝土的横向变形。当试件承 压接触面上不涂润滑剂时，混凝土的横向变形受到摩擦力的约束，形成 “箍套”的作用。
钢筋混凝土受压柱
在轴心受压的混凝土柱中，通常也配置抗压强度较高的钢筋协助混凝土 承受压力，以提高混凝土柱的承载能力和变形能力。
钢筋混凝土工程施工基础知识
钢筋混凝土工程施工基础知识钢筋混凝土工程施工基础知识具体内容是什么，下面本店铺为大家解答。
一、钢筋工程（一）钢筋验收钢筋进场应有质量证明书或试验报告，每捆（盘）应有标牌，并分批验收堆放。
验收的内容包括：查对标牌、外观质量检查、力学性能检验，合格后方可使用。
外观检查：表面不得有裂缝、结疤、折叠；冷拉钢筋不得有裂纹和颈缩；钢绞线表面不得有折断、横裂、相互交叉的钢丝，表面无润滑油、油渍、锈坑。
按规范要求取试件做力学性能检验，其质量必须符合有关标准和规定。
一般不作化学成分分析，但加工过程中有脆断、焊接性能不良、或力学性能显著不正常时，应对该批钢筋作化学分析。
（二）钢筋的加工与安装。
1、钢筋加工钢筋的加工包括：冷拉、调直、除锈、剪切、弯曲、绑扎、焊接等工序。
钢筋的冷拉也可达到调直、除锈的目的，可用应力控制或控制冷拉率。
当采用冷拉方法调直钢筋时：HPB235级钢筋冷拉率不宜超过4%；HRB335、HRB400和RRB400为1%。
受力钢筋的弯钩和弯折应符合：（1）HPB级钢筋末端应作180°弯钩，弧内直径不小于钢筋直径的2.5倍，平直段长度不小于3倍；（2）当设计要求钢筋末端做成135°弯钩时，HRB335、HRB400级钢筋的弯弧内直径不小于钢筋直径的4倍，平直段长度应符合设计要求。
（3）钢筋作不大于90°的弯折时，弯折处的弯弧直径不下于钢筋直径的5倍。
（4）除焊接环式箍筋外，箍筋末端应作弯钩，弯钩形式符合设计要求。
设计无要求时应符合下列规定：1）箍筋弯钩的弯弧直径除满足受力钢筋的弯钩、弯折要求规定外，尚不应小于受力钢筋的直径。
2）箍筋弯钩的弯折角度：一般结构，不应小于90°；有抗震要求的结构，不小于135°；3）箍筋弯后平直段长度：一般结构，不小于箍筋直径的5倍；有抗震要求的，不小于10倍。
2、钢筋安装钢筋安装时，受力钢筋的品种、级别、规格、直径、数量必须符合设计要求。
钢筋混凝土结构：结构的整体认识 - 混凝土结构分类、基本构件
THE END
《钢筋混凝土结构》
结构的整体认识
目录
• 混凝土结构分类 • 混凝土结构基本构件 • 钢筋混凝土构件中配置钢筋的作用 • 钢筋与混凝土共同工作的原因 • 钢筋混凝土结构的优缺点
1、混凝土结构分类
1）按用途来分 桥梁结构； 建筑结构； 水工结构； 特种结构 ……
公路桥
铁路桥
天津永和桥
台湾大鹏桥
迪拜的哈利法塔
• Khalifa Tower,世界 最高建筑，最高 828m,2010年建成。
一混凝土结 构
西班牙巴伦西亚科学城
•巴 伦 西 亚 科 学 城
军都山渡槽
特种结构
储水池
核电站的安全壳
热电厂冷却塔
海洋石油平台
中央广播电视塔
高386.5米，加 避雷针总高405 米，总重5万吨。
定义：不配钢筋或只配少量构 造钢筋的混凝土结构。 • 特点：承载力低，性质脆。 • 主要用于：受压的构件中， 如小型基础、挡土墙等。使用 C20以上的普通混凝土。
素混凝土基础
钢筋混凝土结构
•定义：在混凝土中配有普通钢筋的结构。 如，钢筋混凝土梁、钢筋混凝土柱。
•特点：承载力比素混凝土结构提高， 破坏时的延性也有较大提高。
•用于房屋建筑、中小桥涵等结构中。
预应力混凝ቤተ መጻሕፍቲ ባይዱ结构
定义：在承受外荷载前被人为施加了预加力 的混凝土结构。结构中配有普通钢筋和高强度 的预应力筋。 特点：跨越能力大、抗裂性好。 主要用于：大跨预应力混凝土梁、板等。
预应力混凝土结构
2、混凝土结构基本构件
按照受力特点，基本构件分为： 受弯构件（梁、板）； 受压构件； 受拉构件； 受扭构件等。
1、混凝土结构分类
钢筋混凝土结构的基本 知识
f t，s
2P dl
（2）---间接测试法,采用圆 柱体或立方体的劈裂试件 来测定.(如下图）
2P
f t，s dl
劈裂试验
P—破坏荷载； d—圆柱直径或立方体边长； l —试件的长度。 实验结果表明，混凝土的劈裂强度除与试件尺寸等因素有关 外，还与垫条的宽度和材料特性有关。加大垫条宽度可使实测劈裂 强度提高，一般认为垫条宽度应不小于立方试件边长或圆柱体试件 直径的1/10。
1)混凝土应力应变曲线 （如图）
曲线特点
上升段 :
A、当0.3fc ～ 0.4fc时，σ－ε关系接近一根直线。
B、随着应力的增大，当σ=0.3fc～0.8fc时曲线
明显的呈弯曲状上升，ε增量大于σ增量，材料出 现明显的塑性。
C、当时BC(σ=0.8fc～1.0fc) ，εo随混凝土强度的
不同可在（1.5～2.5）×10-3间波动，构件破坏， σmax称砼的棱柱体抗压强度fcd，下降段末端的 相应应变即为混凝土的极限应变值εmax
HRB335级钢筋，低合金钢。表面轧制成外形为等高肋 （螺纹），现在生产的外形均为月牙肋，厂家生产的公 称直径的范围为6—50mm，推荐采用直径一般不超过 32mm
HRB400级钢筋，低合金钢。外形为月牙肋，有足够的 塑性和良好的焊接性能，公称直径的范围为6-50mm， 主要用于大中型钢筋混凝土结构和高强混凝土结构构件 的受力钢筋KL400为经热轧后，余热处理的钢筋，即钢 筋经过热轧后立即穿水，进行表面冷却，然后利用心部 余热自身完成回火处理，厂家的公称直径范围为8— 40mm。这种钢筋强度较高，有足够塑性和韧性，这种 钢筋一般经冷拉后作预应力钢筋。
钢筋混 凝土梁
2、钢筋混凝土梁：在受拉区内配置适量的钢 筋后，梁的破坏为： P逐渐增大→达到受拉区混凝土的抗拉极限,受拉 区混凝土退出工作→受拉钢筋应力达到屈服强度 →受压区混凝土被压坏→梁破坏。
钢筋混凝土结构的基本知识
钢筋混凝土结构的基本知识在现代建筑领域中，钢筋混凝土结构是最为常见和重要的结构形式之一。
从高耸的摩天大楼到普通的居民住宅，从大型桥梁到工业厂房，钢筋混凝土结构都发挥着不可或缺的作用。
那么，什么是钢筋混凝土结构？它又有哪些特点和优势呢？让我们一起来了解一下。
钢筋混凝土结构，简单来说，就是由钢筋和混凝土两种材料共同组成的结构。
混凝土具有良好的抗压性能，但抗拉性能较差；而钢筋则具有优异的抗拉性能。
将钢筋布置在混凝土中，使两者协同工作，既能承受压力，又能承受拉力，从而大大提高了结构的承载能力和耐久性。
混凝土是一种由水泥、砂、石子和水按一定比例混合而成的人造材料。
水泥在加水后会发生化学反应，逐渐硬化形成具有一定强度的固体。
砂和石子则起到填充和增强的作用，使混凝土更加密实和坚固。
混凝土的强度等级是衡量其性能的重要指标，通常用 C 表示，如 C30表示立方体抗压强度标准值为 30MPa 的混凝土。
钢筋则通常采用热轧钢筋，根据其屈服强度和抗拉强度的不同，分为不同的级别，如 HRB400 等。
钢筋的表面通常带有肋纹，以增加与混凝土之间的粘结力。
在钢筋混凝土结构中，钢筋的布置位置和数量是经过精心设计计算的，以确保结构在各种荷载作用下的安全性和稳定性。
钢筋混凝土结构具有许多优点。
首先，它的耐久性好。
混凝土能够有效地保护钢筋不被锈蚀，从而延长结构的使用寿命。
其次，它的整体性强。
钢筋混凝土结构可以整体浇筑，形成一个连续的结构体，具有良好的抗震性能和抗风性能。
再者，它的耐火性能优越。
混凝土在高温下不会像钢材那样迅速失去强度，能够为人员疏散和消防救援争取时间。
此外，钢筋混凝土结构的施工相对较为简便，成本也较为合理。
在设计和施工钢筋混凝土结构时，需要遵循一系列的规范和标准。
设计人员要根据建筑物的使用功能、荷载情况、地质条件等因素，进行详细的结构计算和分析，确定构件的尺寸、配筋等参数。
施工过程中，要严格控制原材料的质量，保证混凝土的配合比准确无误，钢筋的绑扎和焊接符合要求，浇筑过程中要注意振捣密实，避免出现蜂窝、麻面等质量缺陷。
钢筋混凝土结构基础知识
③文字说明。说明材料的强度等级、分布筋 的布置方法和施工要求等。
④钢筋表。钢筋表同梁的钢筋表的画法一样。 钢筋的长度结合平面图和断面图经过计算 而定。
现浇楼板例图1
现浇楼板例图2
现浇楼板例图3
➢ 当配筋较复杂时，通常在立面图的正下(或上)方 用同一比例画出钢筋详图。同一编号只画一根， 并详细注出钢筋的编号、数量(或间距)、类别、 直径及各段的长度与总尺寸。
配筋图中的断面图
4. 配筋图中的断面图，是构件的横向剖 切投影图。
➢ 能表示出钢筋的上下和前后的排列、 箍筋的形状及与其它钢筋的连接关系；
2.3 混凝土
• 2.3 混凝土 1. 基本概念
混凝土：是由水泥、砂、石子和水按一定比例伴 合，经搅拌、成型、养护后凝固而成的水泥石
钢筋混凝土：为提高混凝土的抗拉性能，常在混 凝土受拉区域内位加入一定数量的钢筋，使两种材 料粘结成一个整体，共同承受外力。
现浇钢筋混凝土：在工地现场浇制的，称为现浇 钢筋凝土构件；
钢筋混凝土结构基础知识
学习目标
1. 了解国标中结构施工图的有关规定。 2. 理解结构平面布置图，正确识读混
凝土梁、柱、板等构件的配筋图。 3. 了解建筑结构施工图平面整体设计
方法。
一、概述
• 房屋的结构施工图是根据房屋建筑中的承 重构件进行结构设计后画出的图样。
• 结构施工图与建筑施工图一样，是施工的 依据，主要用于放灰线、挖基槽、基础施 工、支承模板、配钢筋、浇灌混凝土等施 工过程，也是计算工程量、编制预算和施 工进度计划的依据。
• 平法的优点是通过平面布置图把所有构件整体地一次 表达清楚，使结构设计方便、表达准确、全面、数值 唯一、易随机修正，提高设计效率；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（１）双向应力状态下混凝土的强度。图１-６所示在两个相互垂直平面
作用着法向应力σ１ 和σ２，第三个平面上应力为零的双向应力状态下， 其强度变化特点如下：
１）双向受拉
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
２）双向受压。 ３）拉－压状态 （２）三向受压状态下混凝土的强度。混凝土在三向受压的情况下，由
（３）钢筋被混凝土包裹，免遭锈蚀，使钢筋混凝土结构具有较好的耐 久性。水泥水化作用后产生碱性反应，在钢筋表面产生一种水泥石质薄 膜，可以防止有害介质的直接侵蚀。
上一页
返回
第二节 钢筋混凝土材料物理力学性质
一、混凝土物理力学性质 普通混凝土是由水泥、砂、石材料用水拌合硬化后形成的人工石材，是
多相复合材料。混凝土中的砂、石、水泥胶体组成了弹性骨架，主要承 受外力，并使混凝土具有弹性变形的特点。而水泥胶体中的凝胶、孔隙 和界面初始微裂缝等，在外力作用下使混凝土产生塑性变形。此外，混 凝土中的孔隙、界面微裂缝等缺陷又往往是混凝土受力破坏的起源，由 于水泥胶体的硬化过程需要多年才能完成，所以，混凝土的强度和变形 也随时间逐渐增长。 （一）混凝土的强度 混凝土的强度是混凝土的重要力学性能指标，是设计混凝土结构的重要 依据，它直接影响到结构的安全性和耐久性。在设计施工中常用混凝土 的强度可分为立方体抗压强度、混凝土轴心抗压强度以及混凝土轴心抗 拉强度等。
第二节 钢筋混凝土材料物理力学性质
《标准》（ＧＢ／Ｔ５０１０７）规定，以１５０ｍｍ×１５０ｍｍ× ３００ｍｍ 的棱柱体试件在标准条件下，用标准试验方法试验测得的具
有９５％保证率的抗压强度为混凝土轴心抗压强度标准值，用符号犳ｃ ｋ表示。棱柱体试件与立方体试件的制作条件相同，试件上下表面不涂 润滑剂。实测的棱柱体试件的抗压强度都比立方体的强度值低，并且棱
混凝土轴心抗压强度犳犮犽
由于实际结构和构件往往不是立方体，而是棱柱体，所以用棱柱体试件 比立方体试件能更好地反映混凝土的实际抗压能力。试验证实，轴心抗 压钢筋混凝土短柱中的混凝土抗压强度基本上和棱柱体抗压强度相同， 可以用棱柱体测得的抗压强度作为轴心抗压强度，又称为棱柱体抗压强 度。
上一页 下一页 返回
于受到侧向压力的约束作用，最大主压应力轴的抗压强度犳ｃｃ（σ１） 有较大程度的增长，其变化规律随两侧向压应力（σ２，σ３）的比值和 大小而不同。混凝土在三向受压时，其最大主压应力方向的抗压强度， 取决于侧向压应力的约束程度，随侧向压应力的增加，微裂缝的发展受 到了极大的限制，大大地提高了混凝土纵向抗压强度，并使混凝土的变 形性能接近理想的弹塑性体。如采用钢管混凝土柱、螺旋箍筋柱等，能 有效约束混凝土的侧向变形，使混凝土的抗压强度、延性（耐受变形的 能力）有相应的提高。常规的三轴受压是在圆柱体周围加液压，在两侧 向等压的情况下进行的。由试验得到的经验公式为：
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
（二）混凝土的变形
混凝土变形有两类：一类是荷载作用下的受力变形，包括一次短期加荷 时的变形、多次重复加荷时的变形和长期荷载作用下的变形；另一类是 体积变形，包括收缩、膨胀和温度变形。
一次短期加载下混凝土的变形性能
对混凝土进行短期单向施加压力所获得的应力－应变关系曲线即为单轴 受压应力－应变曲线，如图１-７所示，它能反映混凝土受力全过程的重 要力学特征和基本力学性能，是研究混凝土结构强度理论的必要依据， 也是对混凝土进行非线性分析的重要基础。一般，用棱柱体试件来测试 混凝土的应力－应变曲线。
柱体试件高宽比越大，强度越小。混凝土轴心抗压强度随着混凝土强度 等级提高而增加，总趋势是混凝土轴心抗压强度与混凝土强度成正比。
混凝土轴心抗拉强度ft
混凝土的轴心抗拉强度是混凝土的基本力学指标之一，也可用它间接地
衡量混凝土的冲切强度等其他力学性能。
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
“箍套”的作用对混凝土试件的横向变形产生制约，试件破坏时形成两 个对顶的角锥形破坏面，如图１-３（ａ）所示，也就是说试件是被压坏 的。如果在试件承压面上涂一些润滑剂，这时试件与压力机垫板间的摩 擦力大大减小，使对试件横向变形的约束作用几乎没有.
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
钢筋混凝土受压柱
在轴心受压的混凝土柱中，通常也配置抗压强度较高的钢筋协助混凝土 承受压力，以提高混凝土柱的承载能力和变形能力。
上一页 下一页 返回
第一节 钢筋混凝土结构概述
由于钢筋的抗压强度比混凝土的高，所以可以减小柱的截面尺寸。另外， 配置了钢筋还能改善受压混凝土构件破坏时的脆性，并可以承受偶然因 素在构件内产生的拉力（图１-２）
经统计分析并考虑结构混凝土强度与试件混凝土强度之间的差异，选取 具有９５％保证率的强度值作为强度标准值。混凝土强度设计值为混凝 土强度标准值除以混凝土的材料分项系数γｃ，《公路钢筋混凝土及预应 力混凝土桥涵设计规范》（ＪＴＧＤ６２—２００４）（以下简称《桥 规》）规定，对于混凝土的轴心抗压和轴心抗拉，均取相同的分项系数 γｃ＝１．４５，混凝土强度值见表１-１。
（２）强度等级的划分及有关规定。《标准》（ＧＢ／Ｔ５０１０７） 规定，混凝土强度等级应按立方体抗压强度标准值fcu,k确定。
（３）试验方法对立方体抗压强度的影响。试件在试验机上受压时，纵 向要压缩，横向要膨胀，由于混凝土与压力机垫板弹性模量与横向变形 的差异，压力机垫板的横向变形明显小于混凝土的横向变形。当试件承 压接触面上不涂润滑剂时，混凝土的横向变形受到摩擦力的约束，形成 “箍套”的作用。
导致横向变形使混凝土产生横向拉力，试件沿着力的作用方向平行地产 生几条裂缝而破坏，所测得的抗压极限强度较低，如图１-３（ｂ）所示。 《标准》（ＧＢ／Ｔ５０１０７）规定的标准试验方法是不加润滑剂。
（４）加载速度对立方体强度的影响。加载速度越快，测得的强度越高。 通常规定，加载速度为：混凝土强度等级低于Ｃ３０时，取每秒钟 ０．３～０．５Ｎ／ｍｍ２；混凝土强度等级高于或等于Ｃ３０时，取 每秒钟０．５～０．８Ｎ／ｍｍ２，强度等级大于Ｃ６０的混凝土取每 秒钟０．８Ｎ／ｍｍ２。
下一页 返回
第二节 钢筋混凝土材料物理力学性质
立方体抗压强度fcu,k
（１）概念。混凝土的强度与水泥强度等级、水灰比有很大关系；集料
的性质、混凝土的级配、混凝土成型方法、硬化时的环境条件及混凝土
的龄期等也不同程度地影响混凝土的强度；试件的大小和形状、试验方
法和加载速率也影响混凝土强度的试验结果。因此，各国对各种单向受
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
由不同强度的混凝土的σ－ε关系曲线（图１-８）比较可知：
（１）混凝土强度等级高，其峰值应变ε０ 增加不多。 （２）上升段曲线相似。
（３）下降段区别较大，强度等级低的混凝土下降段平缓，应力下降慢； 强度等级高的混凝土下降段较陡，应力下降很快（等级高的混凝土，受 压时的延性不如等级低的混凝土）。
二、钢筋与混凝土能共同工作的原因 （１）混凝土干缩硬化后能产生较大的粘结力（或称握裹力），由于粘
结力的存在，使两者可靠地结合成整体，在荷载的作用下能共同工作， 协调变形。
上一页 下一页 返回
第一节 钢筋混凝土结构概述
（２）钢筋和混凝土的温度膨胀系数较为接近（钢筋为１．２×１０－ ５，混凝土为１．０×１０－５～１．５×１０－５）。当温度变化时， 两种材料不会产生较大的相对变形，即不会产生较大的内应力。
力下的混凝土强度都规定了统一的标准试验方法。我国采用边长为１５
０ｍｍ的立方体作为混凝土抗压强度的标准尺寸试件，并以立方体抗压
强度作为混凝土各种力学指标的代表值。《混凝土强度检验评定标准》
（ＧＢ／Ｔ５０１０７—２０１０）［以下简称《标准》（ＧＢ／Ｔ５
０１０７）］规定以边长为１５０ｍｍ 的立方体，在（２０±２）℃的
温度和相对湿度在９５％以上的潮湿空气中养护２８天，依照标准试验
方法测得的具有９５％保证率的抗压强度（以Ｎ／ｍｍ２ 计，也就是单
位ＭＰａ）作为混凝土的立方体抗压强度，并以此作为混凝土的强度等
级，并用符号犳ｃｕ，ｋ表示。立方体抗压强度是在试验室条件下取得
的抗压强度（标准养护试块）
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
轴心抗拉强度只有立方抗压强度的１／１８～１／８，混凝土强度等级 越高，这个比值越小。混凝土的轴心抗拉强度取决于水泥石的强度和水 泥石与集料的粘结强度，采用表面粗糙的集料及较好的养护条件可提高 混凝土的轴心抗拉强度。
混凝土轴心抗拉强度可采用图１-４所示混凝土直接受拉试验的试验方法 测定，试件为１００ｍｍ×１００ｍｍ×５００ｍｍ的柱体，两端埋有 伸出长度为１５０ｍｍ的变形钢筋，钢筋位于试件轴线上。试验机夹紧 两端伸出的钢筋，对试件施加拉力，破坏时，裂缝产生在试件的中部， 单位时间的平均破坏应力为轴心抗拉强度。由于混凝土内部的不均匀性， 加之安装试件的偏差等原因，这种方法准确测定轴心抗拉强度是很困难 的，所以国内外也常用如图１-５所示的圆柱体或立方体的劈裂试验，来 间接测定混凝土的轴心抗拉强度。
钢筋混凝土简支梁
下一页 返回
第一节 钢筋混凝土结构概述
为了改变由于混凝土抗拉性能差导致素混凝土简支梁易突然断裂这种情 况，应在截面受拉区域配置适量的钢筋构成钢筋混凝土梁。钢筋主要承 受梁中性轴以下受拉区的拉力，混凝土主要承受中性轴以上受压区的压 力。由于钢筋的抗拉能力和混凝土的抗压能力都很强，受拉区的混凝土 达到抗拉极限强度开裂，此时受拉区的抗力就由钢筋来承担，这样就使 梁还能继续承受相当大的荷载，直到受拉钢筋达到屈服强度，此后荷载 还可略有增加，当受压区混凝土被压碎时梁才破坏。破坏前变形较大， 有明显预兆，属于延性破坏类型［图１-１（ｃ）］。
上一页 下一页 返回
第二节 钢筋混凝土材料物理力学性质
