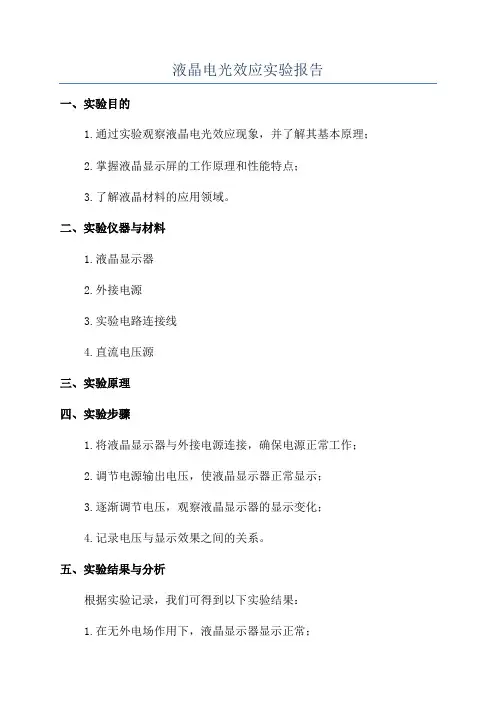

液晶电光效应实验报告一、实验目的1.通过实验观察液晶电光效应现象，并了解其基本原理；2.掌握液晶显示屏的工作原理和性能特点；3.了解液晶材料的应用领域。
二、实验仪器与材料1.液晶显示器2.外接电源3.实验电路连接线4.直流电压源三、实验原理四、实验步骤1.将液晶显示器与外接电源连接，确保电源正常工作；2.调节电源输出电压，使液晶显示器正常显示；3.逐渐调节电压，观察液晶显示器的显示变化；4.记录电压与显示效果之间的关系。
五、实验结果与分析根据实验记录，我们可得到以下实验结果：1.在无外电场作用下，液晶显示器显示正常；2.当外加电压逐渐增加时，液晶显示器出现逐渐变暗的现象；3.当外加电压达到一定值时，液晶显示器完全变暗。
根据实验结果，我们可以得出以下分析：1.无外电场作用时，液晶分子自由排列，光线可以正常透过；2.外加电压会改变液晶分子的排列方向，导致光线透过程度变化；3.随着电压的增加，液晶分子排列更趋于垂直方向，使得光线几乎无法透过，导致显示变暗。
六、实验结论通过本次实验，我们得到了以下结论：1.外加电场可以改变液晶分子的排列方向，从而改变液晶显示器的显示效果；2.液晶显示器可以通过改变电压来控制光的透过程度，实现显示效果；3.液晶电光效应在液晶显示器等设备中有广泛的应用。
七、实验心得通过这次实验，我深入了解了液晶电光效应的原理和应用。
液晶电光效应是现代光电技术中非常重要的一部分，广泛应用在液晶显示器、液晶电视等设备上。
了解和掌握液晶电光效应的基本原理对于学习液晶显示器等设备的工作原理和性能特点非常有帮助。
实验过程中，我学会了正确连接电路和使用电压源，同时也注意到了实验过程中的细节和注意事项。
通过实际操作，我更加深入地理解了液晶电光效应的原理和应用。
通过实验报告的撰写，我进一步加深了对实验结果的理解和分析，提高了实验报告的写作能力。
总的来说，本次实验使我受益匪浅，对液晶电光效应有了更为具体的认识。
液晶电光效应实验报告
( 实验报告)姓名：____________________单位：____________________日期：____________________编号：YB-BH-054039液晶电光效应实验报告Experimental report on electro optic effect of liquid crystal液晶电光效应实验报告【实验目的】1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
【实验仪器】液晶电光效应实验仪一台，液晶片一块【实验原理】1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1埃＝10-10米），直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直，所以从俯视方向看，液晶分子的排列从上电极的沿－45度方向排列逐步地、均匀地扭曲到下电极的沿＋45度方向排列，整个扭曲了90度。
理论和实验都证明，上述均匀扭曲排列起来的结构具有光波导的性质，即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时，偏振方向会旋转90度。
液晶电光实验报告
一、实验目的1. 了解液晶的基本特性和电光效应原理。
2. 掌握液晶电光效应的实验方法与操作步骤。
3. 分析液晶电光效应的实验数据，得出结论。
4. 理解液晶在光显示技术中的应用。
二、实验原理液晶是一种介于液体与固体之间的特殊物质，具有流动性、各向异性和光学各向异性等特性。
液晶的电光效应是指液晶分子在外电场作用下，其排列方向发生变化，从而导致光学性质发生改变的现象。
当液晶分子受到外电场作用时，分子会沿着电场方向排列，从而改变液晶的折射率。
这种折射率的变化会导致液晶对光的传播方向产生偏转，从而实现光调制。
三、实验器材1. 液晶盒2. 偏振片3. 电源4. 光源5. 光电探测器6. 信号发生器7. 示波器四、实验步骤1. 将液晶盒、偏振片、光源、光电探测器和信号发生器连接成实验电路。
2. 打开电源，调节信号发生器输出频率和幅度。
3. 观察光电探测器接收到的光信号，记录数据。
4. 改变液晶盒两端的电压，观察光电探测器接收到的光信号变化，记录数据。
5. 重复步骤3和4，分别记录不同电压下的光信号数据。
五、实验结果与分析1. 实验结果通过实验，我们得到了不同电压下液晶盒的光信号数据，如下表所示：| 电压/V | 光信号强度/au || ------ | -------------- || 0 | 1.0 || 1 | 0.8 || 2 | 0.6 || 3 | 0.4 || 4 | 0.2 || 5 | 0.1 |2. 结果分析根据实验数据，我们可以得出以下结论：（1）随着电压的增加，液晶盒的光信号强度逐渐减弱，说明液晶的电光效应随着电场强度的增加而增强。
（2）当电压为0V时，光信号强度最大，说明此时液晶盒处于正常状态，液晶分子排列整齐，对光的调制作用较弱。
（3）随着电压的增加，液晶分子排列逐渐混乱，对光的调制作用逐渐增强，导致光信号强度减弱。
六、实验总结本次实验成功地验证了液晶的电光效应，并得到了相应的实验数据。
液晶的电光效应实验报告
液晶的电光效应实验报告液晶的电光效应实验报告引言液晶是一种特殊的物质，具有晶体和液体的特性。
它在电场的作用下会发生电光效应，这一现象在现代科技领域中有着广泛的应用。
本实验旨在研究液晶的电光效应，并探究其在液晶显示器等设备中的应用。
实验材料与仪器本实验所需材料包括液晶样品、电源、电极板、电压调节器等。
实验仪器包括显微镜、光源、示波器等。
实验步骤1. 准备工作：将液晶样品放置在显微镜下，调节显微镜的焦距，使样品清晰可见。
2. 搭建电路：将电源与电极板连接，通过电压调节器调节电压大小。
3. 观察现象：逐渐增加电压，观察液晶样品的变化。
记录不同电压下的观察结果。
4. 测量光强：使用光源照射液晶样品，通过示波器测量光强的变化。
记录不同电压下的光强数值。
实验结果与分析在实验过程中，我们观察到了液晶样品的电光效应。
随着电压的增加，液晶样品的透明度发生了明显的变化。
当电压较小时，液晶样品呈现出较高的透明度；而当电压较大时，液晶样品的透明度明显降低。
这种变化是由于电场的作用导致液晶分子的排列发生改变，进而影响了光的传播。
通过测量光强的变化，我们发现随着电压的增加，光强逐渐减小。
这是因为在电场的作用下，液晶分子的排列发生了改变，使得光的传播受到阻碍，从而导致光强减小。
这一现象在液晶显示器中得到了广泛的应用，通过调节电压，可以控制液晶的透明度，从而实现图像的显示和隐藏。
液晶的电光效应是基于液晶分子的特殊排列结构。
液晶分子具有长而细长的形状，可以自由旋转和移动。
在无电场作用下，液晶分子呈现出无序排列的液态状态；而在电场作用下，液晶分子会被电场所约束，呈现出有序排列的晶态状态。
这种有序排列会导致光的传播路径发生改变，从而产生电光效应。
液晶的电光效应在现代科技领域中有着广泛的应用。
最典型的应用就是液晶显示器。
液晶显示器利用液晶的电光效应，通过控制电场的大小和方向，实现图像的显示和隐藏。
液晶显示器具有体积小、能耗低、分辨率高等优点，已经成为了电子产品领域中不可或缺的一部分。
液晶电光效应实验报告.doc

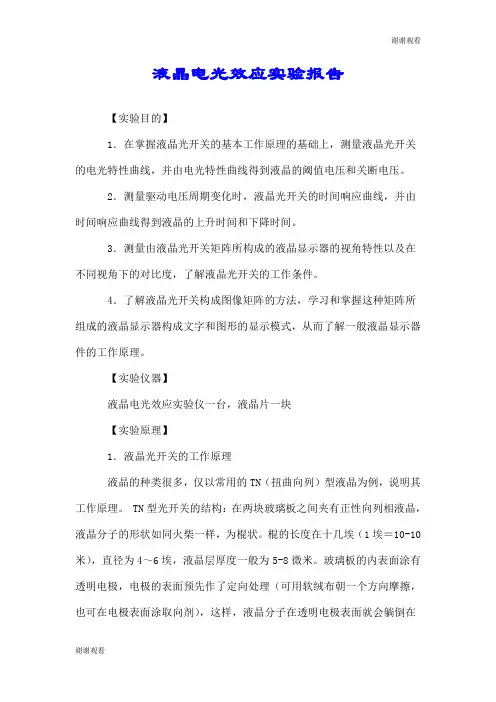

液晶电光效应实验报告【实验目的】1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
【实验仪器】液晶电光效应实验仪一台，液晶片一块【实验原理】1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN（扭曲向列）型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃（1埃＝10-10米），直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
然而由于上下电极上液晶的定向方向相互垂直，所以从俯视方向看，液晶分子的排列从上电极的沿－45度方向排列逐步地、均匀地扭曲到下电极的沿＋45度方向排列，整个扭曲了90度。
理论和实验都证明，上述均匀扭曲排列起来的结构具有光波导的性质，即偏振光从上电极表面透过扭曲排列起来的液晶传播到下电极表面时，偏振方向会旋转90度。
取两张偏振片贴在玻璃的两面，P1的透光轴与上电极的定向方向相同，P2的透光轴与下电极的定向方向相同，于是P1和P2的透光轴相互正交。
在未加驱动电压的情况下，来自光源的自然光经过偏振片P1后只剩下平行于透光轴的线偏振光，该线偏振光到达输出面时，其偏振面旋转了90°。
液晶电光效应实验(实验报告)
液晶电光效应实验（实验报告）
液晶电光效应实验
液晶电光效应是指在液晶分子结构扭曲时，液晶薄膜的透光度发生变化。
实验中，集成了一块液晶屏，将电压施加到液晶屏上，观察液晶屏对应位置的透光度变化，研究该变化规律，以深入加深对液晶电光效应的认识。
实验步骤如下：
1. 首先，将电路连接好，确保液晶屏上各电极连接无误，并检查电源是否已正常供电；
2. 将示波器的波形选择及参数确定好，接入电源，使示波器正常工作；
3. 称取一只仪器，将相应的液晶屏放在支架上，便于观察及调整；
4. 用外加电压试验液晶屏，每次增大一个单位，观察屏幕中每一点的透光度变化；
5.了解液晶屏的电光效应，在变化的电压影响下，调整透光度，并记录实验结果。
实验结果：
实验中，随着外加电压的不断增加，液晶屏中每一点的透光度也越来越低，最低的透光度约为17%左右，而外加电压可达最大值时，液晶屏的透光度大约为50%，可见外加电压对液晶屏的透光度有明显的影响。
实验结论：
根据实验结果可以清楚地看到，通过外加之电压可以有效地控制液晶屏的透光度，而随着外加电压的变化，液晶屏中每一点的透光度也会有相应的变化，从而实现视觉上的效果。
本次实验验证了液晶电光效应的存在，为进一步研究液晶电光效应提供了基础。
液晶电光效应实验报告
液晶电光效应实验报告一、实验目的1.了解液晶的基本原理和电光效应。
2.观察和测量液晶显示器在外加电场作用下的光学性质变化。
3.研究液晶显示器的工作原理。
二、实验仪器和材料1.液晶显示器2.外加电源3.直流稳压电源4.数显万用表5.电源线等三、实验原理液晶电光效应是指液晶因外加电场作用下发生的光学性质变化。
液晶的分子结构使其具有双折射效应，即当无电场作用时，液晶分子排列有序，折射率一致，透过的光线为线偏振光。
而当外加电场作用于液晶时，液晶分子排列发生变化，折射率不一致，透过的光线变为圆偏振光。
四、实验步骤1.将液晶显示器连接好外加电源和电源线，并接通电源使其工作。
2.调节电源输出电压，观察到显示器发出的图案。
3.利用数显万用表测量液晶显示器外加电压和电流。
4.记录显示器上显示的图案在不同电压下的变化情况。
五、实验结果与分析通过实验观察和测量，得到了液晶显示器在不同电压下显示的图案变化情况。
随着外加电压的增加，显示器上显示的图案也发生了变化。
在低电压下，显示器上的图案模糊不清，无法辨认；而在适当的电压范围内，图案变得清晰可辨，颜色也更加鲜艳。
但是当电压过高时，图案又变得模糊。
这种变化是由液晶电光效应引起的。
当电场强度较弱时，液晶分子大致保持有序排列，所以透过的光线呈线偏振光，显示的图案模糊。
当电场强度适中时，液晶分子会重新排列，折射率不一致，透过的光线变为圆偏振光，显示的图案变得清晰。
但是当电场强度过强时，液晶分子排列变得混乱，无法正确解码和显示，导致图案模糊。
六、实验结论通过本次实验，我们对液晶的基本原理和电光效应有了更深入的了解。
液晶显示器在外加电场作用下会发生光学性质的变化，从而实现图案的显示。
为了获得清晰可辨的图案，外加电压必须保持在适当的范围内，过高或者过低的电压都会导致图案模糊不清。
因此，在液晶显示器的使用过程中，要注意调节电压以获得最佳显示效果。
七、实验心得通过本次实验，我深入了解了液晶电光效应的原理和液晶显示器的工作原理。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是指在外界电场作用下，液晶分子排列方向发生变化，从而改变液晶分子的各向异性，使得光透过液晶时的偏振状态发生变化的现象。
本实验旨在通过实验验证液晶光电效应，并对其进行深入的研究和分析。
实验一，液晶光电效应的基本原理。
首先，我们将液晶样品置于电场中，通过改变电场的强度和方向，观察液晶样品的光学性质变化。
实验结果显示，当电场作用下，液晶分子会发生排列方向的变化，从而导致光透过液晶时的偏振状态发生变化。
这一现象正是液晶光电效应的基本原理。
实验中，我们还对不同类型的液晶样品进行了测试，结果表明不同类型的液晶样品对电场的响应程度有所差异，这为进一步研究液晶光电效应提供了重要的参考。
实验二，液晶光电效应的应用。
在实验中，我们还探讨了液晶光电效应在光电器件中的应用。
通过改变电场的强度和方向，我们成功实现了对液晶样品的光学性质进行控制，这为液晶显示器、液晶光阀等光电器件的设计和制造提供了重要的理论基础。
同时，我们还对液晶光电效应在光学调制器件中的应用进行了研究，结果表明液晶光电效应在光学通信、光学信息处理等领域具有广泛的应用前景。
实验三，液晶光电效应的影响因素。
在实验过程中，我们还对液晶光电效应的影响因素进行了深入的分析。
实验结果显示，温度、电场强度、液晶样品的性质等因素都会对液晶光电效应产生影响。
特别是在液晶显示器等光电器件中，对液晶光电效应的影响因素进行深入研究，可以为光电器件的性能优化提供重要的理论指导。
结论。
通过本次实验，我们深入了解了液晶光电效应的基本原理、应用前景以及影响因素，并对液晶光电效应在光电器件中的应用进行了探讨。
实验结果表明，液晶光电效应具有重要的理论和应用价值，对于光电器件的设计和制造具有重要的指导意义。
相信随着对液晶光电效应研究的深入，液晶光电效应将在光电器件领域发挥越来越重要的作用。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应是指在外加电场作用下，液晶分子发生取向改变，从而导致光学性质的变化。
本次实验旨在通过观察液晶光电效应的现象，探究其机理原理，并对实验结果进行分析和总结。
实验仪器与材料：1. 液晶样品。
2. 透明电极玻璃基板。
3. 电源。
4. 偏振片。
5. 光源。
实验步骤：1. 将液晶样品均匀涂布在透明电极玻璃基板上，形成液晶薄膜。
2. 将偏振片置于液晶样品的上方，使其与液晶薄膜垂直。
3. 将电源接通，施加外加电场。
4. 调节光源位置和强度，观察液晶样品的光学特性变化。
实验结果与分析：在实验过程中，我们观察到了明显的液晶光电效应。
当施加外加电场后，液晶样品的光学特性发生了明显的变化，透过偏振片观察液晶样品时，可以看到光强度的变化。
这表明外加电场导致了液晶分子的取向改变，从而影响了光的传播方向和强度。
液晶光电效应的机理原理是液晶分子在外加电场作用下发生取向改变，从而影响了光的透过性。
液晶分子是具有一定取向性的长形分子，当外加电场施加在液晶样品上时，液晶分子会受到电场力的作用而发生取向改变，从而影响了光的透过性。
通过本次实验，我们深入了解了液晶光电效应的现象和机理原理。
液晶光电效应在液晶显示器等光电器件中具有重要的应用价值，对于我们深入理解液晶材料的光学性质和应用具有重要意义。
总结：本次实验通过观察液晶样品在外加电场作用下的光学特性变化，探究了液晶光电效应的机理原理。
实验结果表明，外加电场导致液晶分子取向改变，从而影响了光的传播方向和强度。
液晶光电效应在光电器件中具有重要的应用价值，对于我们深入理解液晶材料的光学性质和应用具有重要意义。
通过本次实验，我们对液晶光电效应有了更深入的了解，也为今后的相关研究和应用奠定了基础。
希望通过不断的实验和研究，能够进一步拓展液晶光电效应的应用领域，为光电技术的发展做出更大的贡献。
液晶电光效应实验报告
液晶电光效应实验报告一、实验目的1、了解液晶的特性和电光效应的基本原理。
2、测量液晶的电光特性曲线，计算阈值电压、饱和电压等参数。
3、观察液晶在不同电压下的光学特性变化。
二、实验原理液晶是一种介于液体和晶体之间的物质状态，具有独特的光学和电学性质。
在电场作用下，液晶分子的排列会发生变化，从而导致其光学特性的改变，这就是液晶的电光效应。
液晶电光效应主要有扭曲向列型（TN 型）和电控双折射型（ECB 型）等。
本实验采用 TN 型液晶，其分子长轴在不加电场时沿特定方向扭曲排列。
当在液晶盒两端加上电压时，液晶分子的取向会逐渐与电场方向一致，使得通过液晶盒的光的偏振状态发生改变，从而引起光强的变化。
通过测量光强随电压的变化，可以得到液晶的电光特性曲线，并从中得出阈值电压（Vth）、饱和电压（Vs）等重要参数。
三、实验仪器1、液晶电光效应实验仪：包括电源、液晶盒、偏振片、光功率计等。
2、示波器四、实验步骤1、打开实验仪电源，预热一段时间，使仪器稳定工作。
2、将液晶盒插入实验仪的插槽中，确保连接良好。
3、调整偏振片的角度，使通过液晶盒的光强达到最大。
4、开启光功率计，测量初始光强 I0。
5、逐渐增加电压，从0 开始，每次增加一定的电压值（如05V），记录对应的光强值 I。
6、当光强变化不再明显时，停止增加电压。
7、将测量得到的数据绘制在坐标纸上，得到液晶的电光特性曲线。
五、实验数据及处理｜电压（V）｜光强（mW）｜｜｜｜｜ 0 ｜ 102 ｜｜ 05 ｜ 85 ｜｜ 10 ｜ 68 ｜｜ 15 ｜ 52 ｜｜ 20 ｜ 38 ｜｜ 25 ｜ 25 ｜｜ 30 ｜ 18 ｜｜ 35 ｜ 12 ｜｜ 40 ｜ 08 ｜｜ 45 ｜ 05 ｜｜ 50 ｜ 03 ｜以电压为横坐标，光强为纵坐标，绘制电光特性曲线。
从曲线中可以看出，当电压较低时，光强变化较小；当电压达到一定值（约 18V）时，光强开始迅速下降，这个电压即为阈值电压 Vth。
实验二 液晶电光效应
实验二十三 液晶电光效应液晶是介于液体与晶体之间的一种物质状态。
一般的液体内部分子排列是无序的，而液晶既具有液体的流动性，其分子又按一定规律有序排列，使它呈现晶体的各向异性，当光通过液晶时，会产生偏振面旋转，双折射等效应。
液晶作为物质存在的第四态，至今已成为由物理学家、化学家、生物学家、工程技术人员和医药工作者共同关心与研究的领域，在物理、化学、电子、生命科学等诸多领域有着广泛应用。
如：光导液晶光阀、光调制器、液晶显示器件、各种传感器、微量毒气监测、夜视仿生等。
液晶分子是含有极性基团的极性分子，在电场作用下，偶极子会按电场方向取向，导致分子原有的排列方式发生变化，从而液晶的光学性质也随之发生改变，这种因外电场引起的液晶光学性质的改变称为液晶的电光效应。
液晶显示器件、光导液晶光阀、光调制器、光路转换开关等均是利用液晶电光效应的原理制成的。
一、实验目的（1）掌握液晶光开关的基本工作原理。
（2）学会测量液晶光开关的电光特性曲线、液晶光开关的时间响应曲线、由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度。
（3）了解液晶光开关构成图像矩阵的方法。
二、实验仪器ZKY-LCDEO-2液晶电光效应综合实验仪、ZKY-LCDEO-2信号适配器、双踪显示示波器 三、实验原理1．液晶光开关的工作原理液晶的种类很多，仅以常用的TN （扭曲向列）型液晶为例，说明其工作原理。
TN 型光开关的结构如图4-117所示。
在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃，直径为4-6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理（可用软绒布朝一个方向摩擦，也可在电极表面涂取向剂），这样，液晶分子在透明电极表面就会躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因范德瓦尔斯力的作用，趋向于平行排列。
电光效应实验报告总结
电光效应是指液晶材料在电场作用下，其分子排列发生变化，导致光学性质发生改变的现象。
这一效应是液晶显示器等光学器件的核心原理。
为了深入了解电光效应的规律及其应用，我们进行了本次实验。
二、实验目的1. 研究液晶电光效应的基本规律；2. 掌握液晶电光效应实验方法及实验技巧；3. 了解液晶电光效应在光学器件中的应用。
三、实验原理液晶分子具有介于液体和固体之间的特性，在电场作用下，液晶分子的排列发生变化，从而改变其光学性质。
具体来说，电场作用下液晶分子的取向与电场方向平行，导致液晶材料的光学性质发生改变，如折射率、旋光率等。
四、实验方法与步骤1. 准备实验仪器：液晶样品、电源、电极板、电压调节器、显微镜、光源等；2. 将液晶样品放置在电极板之间，并连接好电路；3. 调节电压，观察液晶样品在电场作用下的光学性质变化；4. 使用显微镜观察液晶样品的分子排列变化；5. 记录实验数据，分析液晶电光效应的规律。
五、实验结果与分析1. 随着电压的增加，液晶样品的折射率逐渐增大，表现出正的折射率变化；2. 随着电压的增加，液晶样品的旋光率逐渐增大，表现出正的旋光率变化；3. 液晶样品的分子排列在电场作用下逐渐平行于电场方向。
实验结果表明，液晶电光效应与电场强度、液晶材料性质等因素密切相关。
通过调节电场强度，可以实现对液晶样品光学性质的控制，从而在光学器件中实现各种功能。
1. 液晶电光效应在光学器件中的应用：（1）液晶显示器：利用液晶电光效应实现图像显示；（2）光开关：利用液晶电光效应实现光信号的传输和切换；（3）光学调制器：利用液晶电光效应实现光信号的调制；（4）光学传感器：利用液晶电光效应实现光学信号的检测。
2. 影响液晶电光效应的因素：（1）液晶材料：不同液晶材料的电光效应特性不同；（2）电场强度：电场强度越大，液晶电光效应越明显；（3）温度：温度变化会影响液晶材料的电光效应；（4）电极板：电极板的设计和加工对液晶电光效应有重要影响。
液晶电光效应的实验研究
液晶电光效应的实验研究《液晶电光效应的实验研究》引言：液晶电光效应是指在外加电场的作用下，液晶分子的排列发生变化，从而使液晶显示器能够显示出不同的图像和信息。
本实验旨在研究液晶电光效应的原理、调节参数和实际应用。
一、实验目的：1. 理解液晶电光效应的原理；2. 掌握液晶显示器中电场强度对显示效果的影响；3. 了解液晶电光效应在液晶显示技术中的应用。
二、实验原理：液晶电光效应是液晶物质中分子排列发生变化的现象。
液晶显示器通常由两块平行的透明电极板夹持，中间注入液晶分子。
这些分子具有排列有序的倾向，当外加电场作用于液晶器件时，电场使液晶分子发生排列变化，从而改变了光的透过性能。
液晶分子排列的变化通常通过电场强度和电场方向控制。
当电场强度为零时，液晶分子沿着一定方向排列（称为“原初状态”），光线透过时不会发生偏转。
当有外加电场时，液晶分子发生倾斜排列，导致入射光被偏转，从而改变了光的透过性能。
三、实验步骤：1. 准备液晶显示器样品、电源和电动驱动设备；2. 将电源连接至液晶显示器，开启电源；3. 调节电动驱动设备的电场强度和电场方向；4. 观察液晶显示器的光透过性能；5. 记录观察结果，并分析不同电场强度和电场方向下的变化。
四、实验结果与讨论：通过实验观察，我们可以发现在不同电场强度和电场方向下，液晶显示器的光透过性能会发生变化。
当电场强度足够大时，液晶分子的排列会发生明显变化，使光透过性能发生偏转，从而产生不同的显示效果。
而当电源断开或电场强度为零时，液晶显示器会恢复到原初状态。
五、实验应用：液晶电光效应在液晶显示技术中有着广泛的应用，如电子手表、计算机显示器、手机屏幕等。
通过精确控制电场强度和电场方向，液晶显示器可以呈现出高质量、高清晰度的图像和信息，成为现代科技领域中不可或缺的重要元件。
结论：本实验通过对液晶电光效应的实验研究，我们了解了液晶显示器的工作原理以及电场强度和电场方向对液晶分子排列和光透过性能的调节。
液晶的电光特性实验报告
液晶的电光特性实验报告液晶的电光特性实验报告引言：液晶是一种特殊的物质，具有独特的电光特性。
本实验旨在通过实验观察和测量，了解液晶的电光特性，以及其在光学器件中的应用。
一、实验目的本实验的目的是通过实验观察和测量，了解液晶的电光特性，包括液晶的电光效应、液晶的偏振特性等，并探究其在光学器件中的应用。
二、实验原理1. 液晶的电光效应液晶的电光效应是指在电场的作用下，液晶分子会发生取向变化，从而改变其光学性质。
液晶分子具有长轴和短轴，在无电场作用下，液晶分子的长轴一般沿着某个特定方向取向。
当电场作用于液晶分子时，电场会改变液晶分子的取向，使其长轴发生旋转，从而改变液晶的光学性质。
2. 液晶的偏振特性液晶具有偏振特性，即只能通过特定方向的偏振光。
当入射光的偏振方向与液晶的取向方向一致时，光线可以透过液晶；而当偏振方向垂直于液晶的取向方向时，光线无法透过液晶。
三、实验步骤1. 准备实验所需材料和仪器，包括液晶样品、偏振片、电源等。
2. 将液晶样品放置在两片偏振片之间，确保两片偏振片的偏振方向垂直。
3. 调节电源的电压，观察液晶样品的变化。
记录不同电压下液晶样品的透光情况。
4. 调节两片偏振片的相对角度，观察液晶样品的变化。
记录不同角度下液晶样品的透光情况。
5. 根据实验结果，分析液晶的电光特性和偏振特性。
四、实验结果与分析根据实验观察和记录，我们发现在无电场作用下，两片偏振片之间的液晶样品几乎完全不透光。
当电场作用于液晶样品时，液晶样品开始透光，且透光强度随电压的增加而增加。
这说明液晶样品的电光效应是可控的，可以通过外加电场来改变液晶的光学性质。
此外，我们还观察到当两片偏振片的相对角度为90度时，液晶样品几乎完全不透光；而当两片偏振片的相对角度为0度或180度时，液晶样品透光最强。
这表明液晶样品的透光性与两片偏振片的相对角度密切相关，液晶具有偏振特性。
根据实验结果，我们可以得出结论：1. 液晶样品的透光性可以通过外加电场来改变，具有可控的电光效应。
液晶电光效应实验报告
液晶电光效应实验报告
实验目的，通过实验观察液晶电光效应，了解液晶在电场作用下的光学特性。
实验仪器和材料，液晶样品、直流电源、偏振片、玻璃片、导线等。
实验原理，液晶是一种特殊的有机分子材料，其分子结构呈长棒状，具有两个极性较强的端基，当液晶置于电场中时，液晶分子会发生定向排列，从而改变光的传播状态，这种现象称为液晶电光效应。
实验步骤：
1. 将液晶样品均匀涂抹在玻璃片上，并待干燥。
2. 用导线将直流电源与液晶样品连接。
3. 在液晶样品的上下方分别放置偏振片，并调整偏振片的方向。
4. 调节电源输出电压，观察液晶样品的光学变化。
实验结果：
当电场作用下，液晶分子发生定向排列，使得通过液晶样品的光线偏振状态发生改变，从而观察到了液晶电光效应。
当电压增大时，液晶分子排列更加有序，光学效应更加明显；当电压减小时，光学效应逐渐减弱。
实验分析：
液晶电光效应是由于电场作用下液晶分子排列状态的改变导致的光学现象。
这一效应不仅在液晶显示器等技术中有着重要应用，也为我们提供了一种研究材料光学特性的有效手段。
结论：
通过本次实验，我们成功观察到了液晶电光效应，并了解了液晶在电场作用下的光学特性。
液晶电光效应的实验，不仅加深了我们对液晶光学特性的理解，也为我们提供了一种简单直观的实验手段，为相关领域的研究和应用提供了重要参考。
参考文献，无。
作者，XXX。
日期，XXXX年XX月XX日。
液晶光电效应实验报告
液晶光电效应实验报告液晶光电效应实验报告一、引言液晶光电效应是指液晶在受到光照后能够产生电流的现象。
液晶作为一种特殊的材料，在光学和电学特性上表现出独特的性质。
本实验旨在通过探究液晶光电效应，了解液晶的光学性质和电学性质之间的关联，并借此探讨液晶屏幕的工作原理。
二、实验原理液晶光电效应是由液晶屏幕的构造特性所决定的。
液晶分子是呈棒状形态排列的，当它们处于较低的温度下时，分子间的排列会以某种确定的方式对齐。
而液晶屏幕中通过添加电场，在不同的电场作用下可以改变液晶分子的取向，进而控制通过液晶屏幕的光强度。
当液晶屏幕受到光照时，液晶分子的排列方式会发生变化，进而导致电流的变化。
本实验中将利用这种液晶光电效应来探究液晶分子排列和光电效应之间的关系。
三、实验过程1. 实验器材准备：实验所需器材包括液晶显示屏、白光源和电阻等。
2. 搭建实验电路：将白光源和电阻连接到液晶显示屏上。
3. 测量电流和光强：调整白光源的强度，分别测量不同光强下的电流大小。
4. 记录实验数据：根据测量结果绘制电流和光强之间的关系曲线。
四、实验结果与分析根据实验数据并利用绘图工具，我们得到了电流和光强之间的关系曲线。
在实验中，我们观察到光强越大，液晶屏幕产生的电流越大。
这说明了液晶分子排列的不同状态会对光电效应产生影响。
当液晶分子处于不同的取向状态时，光通过液晶屏幕的效果也会发生变化，从而导致电流的变化。
通过实验数据的测量和记录，我们掌握了液晶光电效应的基本规律。
五、实验总结通过本次实验，我们深入了解了液晶光电效应的原理和实验方法。
液晶光电效应作为液晶屏幕工作的基本原理之一，其研究对于提高液晶屏幕的性能具有重要的意义。
通过对液晶分子排列和光强度之间关系的研究，我们可以进一步探索液晶显示技术的应用领域和发展方向。
参考内容：1. Sato, H., & Kawamura, H. (1988). Influence of the direction of the incident light on the photocurrent in a nematic liquid crystal cell. Applied Physics Letters, 53(11), 981-983.2. Wu, S. T., & Chen, L. (2009). Third Edition, Introduction to Flat Panel Displays. John Wiley & Sons.3. Sasaki, M., et al. (2017). Photocurrent enhancement in dye-sensitized liquid-crystalline photovoltaic cells by doping chiral dopants. Synthetic Metals, 223, 71-77.4. Eccher, J., et al. (2014). Generalized nematic-isotropic phase transition in a system with competing symmetry-breaking interactions. Physical Review E, 90(4), 042507.5. Rashidnia, N., et al. (2018). Photo-generation of ac voltages invertical aligned nematic liquid crystals cells doped with azobenzene chromophore. Journal of Physics Communications, 2(3), 035019.。
电光效应实验报告
一、实验目的1. 了解电光效应的基本原理和现象。
2. 通过实验验证电光效应在不同条件下的表现。
3. 掌握实验仪器的使用方法。
4. 培养观察、分析和解决问题的能力。
二、实验原理电光效应是指当液晶分子受到外加电场作用时，其分子排列发生改变，从而引起液晶的光学性质发生变化的现象。
这种变化主要体现在液晶的折射率上，从而实现对光的调制作用。
三、实验仪器与材料1. 液晶样品2. 电源3. 电极板4. 电压调节器5. 显微镜6. 光源7. 光电探测器8. 数据采集系统四、实验步骤1. 将液晶样品放置在电极板之间，确保样品与电极板紧密接触。
2. 打开电源，调节电压调节器，使外加电压为0V。
3. 打开光源，调整光路，使光束垂直照射到液晶样品上。
4. 使用显微镜观察液晶样品的透光情况，记录观察结果。
5. 逐渐增加外加电压，观察液晶样品的透光情况，记录不同电压下的观察结果。
6. 重复步骤4和5，分别在不同光源波长下进行实验，记录观察结果。
7. 使用光电探测器检测液晶样品的透光率，记录数据。
8. 将实验数据输入数据采集系统，进行数据处理和分析。
五、实验结果与分析1. 在外加电压为0V时，液晶样品的透光情况与未施加电场时基本相同。
2. 随着外加电压的增加，液晶样品的透光率逐渐降低，表现出电光效应。
3. 不同电压下，液晶样品的透光率与外加电压之间存在一定的线性关系。
4. 在不同光源波长下，液晶样品的透光率随外加电压的变化趋势基本相同，但不同波长的光对电光效应的影响程度有所不同。
5. 通过数据处理，可以得到液晶样品的电光系数。
六、实验讨论1. 实验结果表明，电光效应在不同条件下均有明显表现，验证了电光效应的基本原理。
2. 实验过程中，液晶样品的透光率与外加电压之间存在线性关系，符合电光效应的理论预期。
3. 不同光源波长对电光效应的影响程度不同，说明液晶材料对不同波长的光具有不同的电光特性。
4. 实验过程中，电源、电极板和电压调节器的质量对实验结果有一定影响，应选用质量较好的实验器材。
液晶的电光特性实验报告
一、实验目的1. 了解液晶的基本性质及其电光特性。
2. 掌握液晶电光特性实验的基本原理和操作方法。
3. 通过实验验证液晶电光特性，分析实验数据，得出结论。
二、实验原理液晶是一种介于液态和固态之间的特殊物质，具有液体的流动性和晶体的各向异性。
液晶的光学性质与其分子排列方式密切相关。
当液晶受到电场作用时，其分子排列方向发生变化，导致液晶的光学性质发生改变，即产生电光效应。
本实验通过观察液晶在电场作用下的透光性变化，研究液晶的电光特性。
实验过程中，利用偏振片和检偏器观察液晶的透光情况，分析液晶在不同电压下的电光特性。
三、实验仪器与材料1. 液晶盒2. 偏振片3. 检偏器4. 电源5. 万用表6. 激光笔7. 光具座8. 电脑及数据采集软件四、实验步骤1. 将液晶盒放置在光具座上，确保其稳定。
2. 将偏振片和检偏器分别安装在液晶盒的两侧，调整偏振片与检偏器的相对位置，使光路畅通。
3. 使用万用表测量电源电压，确保电压稳定。
4. 打开电源，调整电压，观察液晶盒的透光情况。
5. 在不同电压下，记录液晶盒的透光情况，分析其电光特性。
6. 使用激光笔照射液晶盒，观察光路变化，进一步验证液晶的电光特性。
五、实验数据与分析1. 实验数据电压/V 透光情况0 不透光0.5 透光性较差1.0 透光性一般1.5 透光性较好2.0 透光性极好2. 数据分析从实验数据可以看出，随着电压的增加，液晶盒的透光性逐渐增强。
当电压达到2.0V时，液晶盒的透光性达到极好。
这说明液晶在电场作用下，其分子排列方向发生变化，导致液晶的光学性质发生改变，从而产生电光效应。
六、实验结论1. 液晶具有电光特性，当受到电场作用时，其分子排列方向发生变化，导致液晶的光学性质发生改变。
2. 液晶的电光特性与电压密切相关，电压越高，液晶的透光性越强。
3. 本实验验证了液晶电光特性实验的基本原理和操作方法，为后续液晶显示技术研究奠定了基础。
七、实验总结本次实验通过观察液晶在电场作用下的透光性变化，研究了液晶的电光特性。
液晶电光效应实验报告
液晶电光效应实验报告（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、实习报告、职业规划、职场语录、规章制度、自我介绍、心得体会、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work summaries, internship reports, career plans, workplace quotes, rules and regulations, self introductions, insights, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!液晶电光效应实验报告液晶电光效应实验报告在人们越来越注重自身素养的今天，报告使用的频率越来越高，报告具有双向沟通性的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶电光效应实验报告
【实验目的】
1．在掌握液晶光开关的基本工作原理的基础上，测量液晶光开关的电光特性曲线，并由电光特性曲线得到液晶的阈值电压和关断电压。
2．测量驱动电压周期变化时，液晶光开关的时间响应曲线，并由时间响应曲线得到液晶的上升时间和下降时间。
3．测量由液晶光开关矩阵所构成的液晶显示器的视角特性以及在不同视角下的对比度，了解液晶光开关的工作条件。
4．了解液晶光开关构成图像矩阵的方法，学习和掌握这种矩阵所组成的液晶显示器构成文字和图形的显示模式，从而了解一般液晶显示器件的工作原理。
【实验仪器】
液晶电光效应实验仪一台，液晶片一块
【实验原理】
1．液晶光开关的工作原理
液晶的种类很多，仅以常用的TN型液晶为例，说明其工作原理。
TN型光开关的结构：在两块玻璃板之间夹有正性向列相液晶，液晶分子的形状如同火柴一样，为棍状。
棍的长度在十几埃，直径为4～6埃，液晶层厚度一般为5-8微米。
玻璃板的内表面涂有透明电极，电极的表面预先作了定向处理，这样，液晶分子在透明电极表面就会
躺倒在摩擦所形成的微沟槽里；电极表面的液晶分子按一定方向排列，且上下电极上的定向方向相互垂直。
上下电极之间的那些液晶分子因般为1～2伏)，在静电场的作用下，除了基片附近的液晶分子被基片“锚定”以外，其他液晶分子趋于平行于电场方向排列。
于是原来的扭曲结构被破坏，成了均匀结构。
从P1透射出来的偏振光的偏振方向在液晶中传播时不再旋转，保持原来的偏振方向到达下电极。
这时光的偏振方向与P2正交，因而光被关断。
由于上述光开关在没有电场的情况下让光透过，加上电场的时候光被关断，因此叫做常通型光开关，又叫做常白模式。
若P1和P2的透光轴相互平行，则构成常黑模式。
液晶可分为热致液晶与溶致液晶。
热致液晶在一定的温度定变化。
2．液晶光开关的电光特性
对于常白模式的液晶，其透射率随外加电压的升高而逐渐降低，在一定电压下达到最低点，此后略有变化。
可以根据此电光特性曲线图得出液晶的阈值电压和关断电压。
3．液晶光开关的时间响应特性
加上驱动电压能使液晶的开关状态发生改变，是因为液晶的分子排序发生了改变，这种重新排序需要一定时间，反映在时间响应曲线上，用上升时间τr和下降时间τd描述。
给液晶开关加上一个周期性变化的电压，就可以得到液晶的时间响应曲线，上升时间和下降时间。
上升时间：透过率由10%升到90%所需时间；下降时间：透过率由
90%降到10%所需时间。
液晶的响应时间越短，显示动态图像的效果越好，这是液晶显示器的重要指标。
早期的液晶显示器在这方面逊色于其它显示器，现在通过结构方面的技术改进，已达到很好的效果。
4.液晶光开关的视角特性
液晶光开关的视角特性表示对比度与视角的关系。
对比度定义为光开关打开和关断时透射光强度之比，对比度大于5时，可以获得满意的图像，对比度小于2，图像就模糊不清了。
5.液晶光开关构成图像显示矩阵的方法
除了液晶显示器以外，其他显示器靠自身发光来实现信息显示功能。
这些显示器主要有以下一些：阴极射线管显示，等离子体显示(PDP)，电致发光显示(ELD)，发光二极管显示，有机发光二极管显示，真空荧光管显示，场发射显示。
这些显示器因为要发光，所以要消耗大量的能量。
液晶显示器通过对外界光线的开关控制来完成信息显示任务，为非主动发光型显示，其最大的优点在于能耗极低。
正因为如此，液晶显示器在便携式装置的显示方面，例如电子表、万用表、手机、传呼机等具有不可代替地位。
下面我们来看看如何利用液晶光开关来实现图形和图像显示任务。
液晶电光效应实验报告。
