八年级物理下册力学作图专题
八年级下册物理力学作图专题

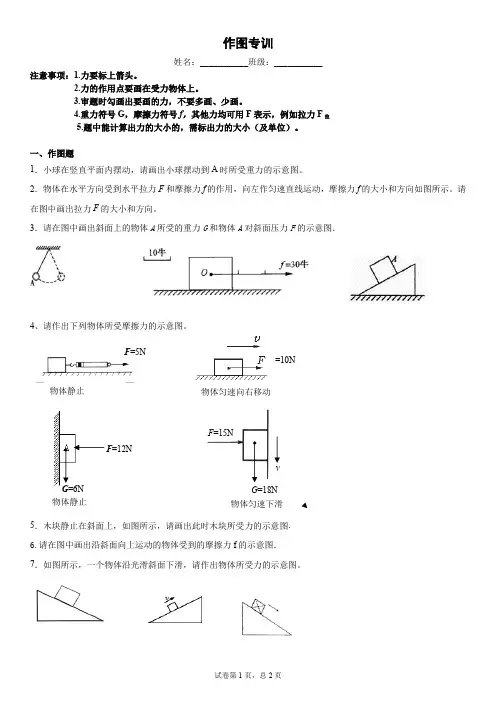

作图专训姓名：___________班级：___________注意事项：1.力要标上箭头。
2.力的作用点要画在受力物体上。
3.审题时勾画出要画的力，不要多画、少画。
4.重力符号G ，摩擦力符号f ，其他力均可用F 表示，例如拉力F 拉5.题中能计算出力的大小的，需标出力的大小（及单位）。
一、作图题1．小球在竖直平面内摆动，请画出小球摆动到A 时所受重力的示意图。
2．物体在水平方向受到水平拉力F 和摩擦力f 的作用，向左作匀速直线运动，摩擦力f 的大小和方向如图所示。
请在图中画出拉力F 的大小和方向。
3．请在图中画出斜面上的物体A 所受的重力G 和物体A 对斜面压力F 的示意图．4、请作出下列物体所受摩擦力的示意图。
5．木块静止在斜面上，如图所示，请画出此时木块所受力的示意图. 6.请在图中画出沿斜面向上运动的物体受到的摩擦力f 的示意图．7．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图。
=10N 物体匀速向右移动 F =5N物体静止物体静止 F =12N G =6N F =15N G =18N v 物体匀速下滑8、如图所示，货物静止在传送带上，试画出货物受力的示意图。
9．如图所示，水平传送带正将大米从车间运送到粮仓.米袋随传送带一起匀速运动，画出米袋所受力的示意图. 10．如图所示一倾斜传送带顺时针匀速转动。
在传送带上放置一个物体A，物体A随传送带一起向上匀速运动。
在物体A随传送带向上运动的过程中，画出物体A所受重力和摩擦力的示意图。
11．如图所示，G A=15N，G B=5N。
请画出地面对物块A支持力F的示意图，并标明该力的大小。
12.一个质量为600g的物体A，静止放在如图所示的斜面上，请计算出物体所受的重力（写出计算过程），并作出物体A所受重力的示意图。
（g取10N/kg）13.质量为5吨的汽车在平直公路上匀速行驶时，所受阻力是车重的0.04倍，（1）请在下图中画出小车受力示意图。
人教版八年级物理下册 第七章 力--作图题专题(共22张PPT)
1．如图所示，一根细绳把质量为0.3Kg的球挂在墙
上，画出球所受重力的示意图和力的图示。 G= mg = 0.3kg×10N/kg= 3N
1N
G=3N
G=3N
一.单个力的示意图
1.请画出图中足球所受的重力的示意图 2．画出图2所示斜面上小球所受重力的示意图． 3．请画出飞机所受重力的示意图。
G
G
F拉=5N
F浮
G=5N
G
6.在图中画出小球受力的示意图．
7.在右图上画出该出租车匀速行驶过程中所受 力的示意图。Fra bibliotekF拉 f
FN
G
N
F牵引 G
8．如图所示，用力的示意图请画出静止在斜面上 的物体所受到的力。
9．如图所示，一小木块从斜面上滑下，在粗糙的 水平面上滑动一段距离后便停下来。请你画出木 块在水平面上滑动时的受力示意图。
F1
F
O
5、在图9中，画出使轻质杠杆保持平衡的最 小的力F的示意图（要求保留徽图痕迹）。
6.工地上建筑工人常用如图所示的小车运送重 物，为了省力，应将重物放在A处还是B处， 请在所选择的A或B处画出重物的重力示意图 及其对支点O的力臂。
AB
OL G
7. 请用笔画线代替绳子在图所示的 滑轮组上画出最省力的绕线方式。
典型例题归类
三、滑轮组的装配：（1）根据题意计算绳子段数
如图所示，某工人在地 面用滑轮组将重1500N 的物体运到三楼，动滑 轮总重为50N，如果所 选用的绳子单股承受的 最大拉力为400N，请你 画出合理的绳子绕法．
•
9、有时候读书是一种巧妙地避开思考 的方法 。2021/8/42021/8/4Wednesday, August 04, 2021
八年级下册力学作图小专题
5月22日力学作图专题力的大小力的方向力的作用点四、力的示意图一条带箭头的线段表示物体的受力情况用线段的长短表示用箭头表示用一个点表示摩擦力的方向的判定：1.静：与物体的相对运动趋势方向相反（假定接触面光滑来判定），滑动：与物体的相对运动方向相反 2.根据物体的运动状态和受力平衡分析力的示意图注意事项2.明确画几个力3.先画重力，再画弹力，最后画摩擦力(来判断力的有无及大小)1.明确受力物体Gf F 沿斜面向上！物体静止于一斜面上，画出该物体所受所有力的示意图。
物体A 放在斜面上静止状态，在图中画出A 所受重力G 和对斜面的压力F 的示意图。
A1. 如图所示,重0.1N的橡皮用细线拴住做圆周运动,请画出橡皮所受重力示意图。
G = 0.1 N2. 画出足球在空中飞行时的受力示意图。
（不考虑空气阻力）G3. 如图所示,请在图中画出甲所受到的重力示意图。
G4. 如图所示,用垂直于竖直墙壁的力F将物体紧压在墙面上,物体处于静止状态,请画出物体在竖直方向上受到的力的示意图。
fG5. 如图,水平地面有一快速运动的物体,当它遇到一表面粗糙的斜坡时,由于惯性,它将继续沿斜坡滑行一段,请在图中画出该物体在斜面向上滑行时受到的重力和摩擦力的示意图。
fG6. 在下图中画出关闭发动机后沿光滑斜面下滑的汽车所受各力的示意图。
F支G7.如图,汽车沿平直公路向前行驶,但不知是“加速、匀速、减速”中的哪种状态。
车顶A处滴落的水滴最终落在靠前的B处。
车厢地板上的木箱C始终相对车厢静止。
画出木箱C的受力示意图。
F支fG8. 如图所示,A物体放置在B物体上, A物体随着B物体在两个外力F的作用下,由静止开始运动。
请画出A物体所受摩擦力f的示意图。
Ff9. 如图所示货物随传送带一起匀速斜向上运动，除图中已画出的力外，货物还受到一个摩擦力f的作用，画出这个力的示意图。
V相对运动方向？G如图所示,车厢内悬挂一小球与小车一起匀速向右运动(小球与车厢前壁无挤压),请你在图中画出小车突然刹车时小球受力的示意图。
八年级物理下册力学作图题(含答案详解)
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
八年级下册物理作图题汇总+答案
⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点：1、重⼒作图：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②从实⼼圆点竖直向下画⼀条带箭头的线段，并写上G。
2、⽀持⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②垂直于接触⾯，向被⽀持的⽅向画⼀条带箭头的线段，并写上F⽀3、压⼒：①在被压物体的接触⾯画实⼼圆点，。
②垂直于接触⾯，向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒：在物绳⼦上与物体相反的⽅向画⼀个箭头，写上F，拉5、推⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②沿物体被推动的⽅向相反画⼀条带箭头的线段，并写上F推6、摩擦⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②平⾏于接触⾯，与物体相对运动⽅向相反画⼀条带箭头的线段，并写上f。
7、浮⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②从实⼼圆点竖直向上画⼀条带箭头的线段，并写上F浮⼒学画图练习题：1、图1所⽰，刻度尺静⽌在⼿指上，请画出刻度尺所受重⼒和⽀持⼒的⽰意图。
2、如图2所⽰，物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动，请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。
图1 图23、如图3，两个体积⼤⼩相等的物体浸没在⽔中，⼀个悬浮，⼀个下沉。
请画出悬浮物体所受重⼒的⽰意图，下沉物体所受浮⼒、重⼒的⽰意图。
(注意：整个作图过程中，⼤⼩相等的⼒线段长度相等，⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰，货物随传送带⼀起⽔平向右做匀速直线运动，请画出货物所受⼒的⽰意图。
图3 图45、如图5所⽰，⼩球被固定在静⽌的⾦属框架上，请画出⼩球的受⼒⽰意图。
6．⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态，请在图6中画出⼩球的受⼒⽰意图。
7、如图7所⽰，当带电棒靠近细线悬挂的⼩球时，⼩球被推开⼀定⾓度后保持静⽌。
请画出⼩球在图⽰状态下所受⼒的⽰意图。
八年级下册力学作图专题
八年级下册力学作图专题一、画力的示意图要做到“三定三标”：三定：定作用点、定方向、定长度、三标：标箭头、标力的数值、标单位。
二、作图步骤：第一步：力的作用点的确定(一)物体只受到一个力作用的时候,力的作用点的确定。
1.重力、浮力的作用点:在物体的重心(规则物体的重心在物体的几何中心),初中阶段重点掌握规则物体的重心。
2.压力、支持力、摩擦力、拉力、推力的作用点:在施力物体与受力物体的接触面中心。
(二)物体同时受到两个以上力作用时,力的作用点的确定。
当物体同时受到多个力的作用时,这几个力的作用点通常都视为在物体的重心。
第二步：力的方向的确定1.重力的方向:竖直向下。
2.浮力的方向:竖直向上。
3.压力的方向:垂直于受力面,且指向受力物体。
4.支持力的方向:垂直于支持面,且指向施力物体。
5.摩擦力的方向:与物体运动(或运动趋势)的方向相反。
一．画指定力的示意图1．一个木块从斜面上滑下，并在水平面上继续滑动。
请分别画出如图木块在斜面和水平面时所受重力的示意图。
2．如图是小罗同学在今年的体育测试中掷出的实心球在空中飞行时的情形。
请在图中画出该实心球在图示位置时所受重力的示意图。
3．画出下图中小球所受重力的示意图。
4．图中，A点为人的重心，O点为地球球心。
请画出人所受重力的示意图。
第1题第2题第3题第4题5．如图所示，重为10N的杯子静置在斜面上。
请你画出杯子所受重力的示意图。
（O点表示杯子的重心）6．如图所示，请画出重5N的小球在空中摆动时，所受重力G的示意图。
7．如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。
8．按照要求作图：如图所示，物体A静止在斜面上，请画出物体A受到的重力和支持力的示意图。
第5题第6题第7题第8题9．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图。
10．如图所示，用细绳将重为15N的均匀实心球悬挂于天花板上处于静止状态，画出它所受重力G和拉力F的示意图。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
沪粤版八年级物理下册专题训练(2)力学作图
专题训练(二) 力学作图
1.力的示意图:一般情况下，力的作用点画在受力物体上，压力的作用点画在接触面上。
2.力臂的画法:画力臂就是画“点”到“线”的距离，“点”指支点，“线”指力的作用线。
3.滑轮组的组装:根据题目的要求确定绳子的股数。
类型1 力的示意图
1.如图所示，物体A同时受到水平向右的拉力F1=40 N 和与水平方向成30°角的斜向右上方的拉力F2=60 N 的作用。
请按照图中力F1的图示，用相同的比例(标度)在图中画出F2的图示。
答案:如图所示
2.在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图。
答案:如图所示
3.作出水平地面上砖块的受力示意图。
答案:如图所示
类型2 力及力臂的示意图
4.物体M在杠杆AOB的作用下在如图位置静止，试在A点作出使杠杆在如图位置平衡时的最小力。
答案:如图所示
5.如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。
请画出重力G的示意图、杠杆受到最小的动力F和F的力臂L。
答案:如图所示
6.如图，杠杆处于静止状态，请根据已知的力画出力臂、根据已知的力臂画出力。
答案:如图所示
7.某剧组因拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动。
请在图中画出照明灯的重力G的示意图和杠杆所受拉力的力臂L1。
答案:如图所示
知识点3 滑轮组的组装
8.如图，画出滑轮组用最小力拖出陷入泥坑里的汽车的绕线方法。
答案:如图所示
9.请在图中画出滑轮组最省力的绳子绕法。
答案:如图所示。
苏科版物理八下力学作图专题
第1页共2页八下力学作图专题姓名：【知识储备】＊注意审题：弄清要画的力，不要多画或则少画力＊作用点：①重力作用点在重心②压力（支持力）作用点在接触面上＊方向：①重力（浮力）竖直向上（向下）②压力（支持力）垂直于接触面＊大小：注意线段的长短，标出力的符号和大小【巩固练习】1、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在图1中画出这个铅球在空中运动时，所受力的示意图（空气阻力不计）。
2、物重150N 150N，受到水平向右的拉力做匀速直线运动，拉力的大小是物重的，受到水平向右的拉力做匀速直线运动，拉力的大小是物重的0.2倍，请用力的示意图在图2中画出物体受到的力。
3、小车自重60N 60N，受到一个与地面成，受到一个与地面成3030°角斜向右上方的大小为°角斜向右上方的大小为30N 的拉力，请在图3中画出小车受到的重力和拉力。
4、请在图4中画出挂在竖直墙上的小球所受各力的示意图。
5、一物块在光滑的水平面上作匀速直线运动，如图5所示，请在图中作出物块所受到的力的示意图。
6、一辆汽车质量是1t ，在平直的公路上匀速行驶，受到的摩擦力是500N ，请在图6画出汽车在水平方向上所受到的力的示意图。
7、图7为手拉小球做圆周运动的示意图，请在图中画出重4N 的小球所受力的示意图。
8、重2N 的水杯放在水平桌面上静止不动，请在图8中画出水杯对桌面压力的示意图。
9、请在图9中画出A 对墙面的压力及A 受到的摩擦力。
1010、如图、如图10所示，重6N 的物体A 静止在斜面上，请在图中画出物体A 所受的重力和物体A 对斜面的压力的示意图。
1111、一个物体从光滑斜面滑下（空气阻力不计）、一个物体从光滑斜面滑下（空气阻力不计），请在图中画出这个木块所受各力的示意图。
图1 图2 图3 图4 V图5 图6 图7 A图10 图8 图9 第2页共2页 1212、一个物体静止在斜面上，在上面中间的图中画出这个木块所受各力的示意图。
人教版八年级下册物理力学作图专项训练有答案
人教版八年级下册物理力学作图专项训练有答案一、作图题（本大题共20小题，）1.如图所示，木块静止在斜面上，请在图中画出木块对斜面压力的示意图。
2.根据要求作图，请在图中画出物块悬浮在水中受到的浮力F浮和重力G的示意图。
3.在图中画出水平地面上的小车受到的水平向右、大小为6N的拉力的示意图。
4.如图所示，课桌的重心在O点，若在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂L1和重力G的示意图。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出阻力F2和使杠杆保持平衡的最小力F1的示意图．6.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中受力的示意图．(力的作用点画在物体的重心)7.(1)如图甲，物体静止在斜面上，请画出物体的受力示意图。
(2)如图乙，画出物体对墙壁的压力。
8.站在地面上的人想用尽可能小的力提升水桶。
请在图中画出滑轮组绳子的绕法。
9.如图甲、乙、丙所示，分别画出物体所受摩擦力的示意图。
第2页，共21页10.如图所示，用轻质杠杆将一盏电灯吊起，O点是支点，请画出动力F1的力臂和阻力F2的示意图。
11.(1)请画出图甲中重物G所受重力的示意图和拉力F的力臂(用L把力臂表示出来)．(2)正装修房子的小王站在地面上，利用如图所示的滑轮组将装修材料送到二楼窗口，请用笔画线表示绳子在图乙中画出小王的绕绳方法。
12.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力N及滑动摩擦力f的示意图(O为物体的重心)。
(2)如图所示竖直平面内的杠杆AOB，O点为支点，请画出作用在A点让杠杆保持平衡的最小力F的示意图，并标出其力臂L13.如图所示，重5N的气球被绳系住浮在空中．请你在图中画出气球所受重力的示意图．(图中O点为气球的重心)14.如下图所示，一个正方形木块从斜面上匀速滑下，请画出木块下滑时所受重力G、支持力F1和摩擦力F2的示意图(O正方体的重心)。
完整版)八年级物理下册作图专项练习
完整版)八年级物理下册作图专项练习1.请根据题目要求，绘制实心球在空中飞行时所受力的示意图，空气阻力可以忽略不计。
2.传送带上的物体随传送带匀速直线运动，请绘制物体的受力示意图。
3.在图中，重为10牛的小球静止在水中，请用图示法绘制该球所受浮力F浮的示意图。
4.请在图中绘制推力F推木箱的示意图，该推力的大小为50N，方向斜向下与水平方向成30°角。
5.根据要求，请在图中绘制铅球所受力的示意图，该铅球在地面上向右滚动。
6.在图中，小车静止在光滑的水平桌面上，请绘制小车所受力的示意图。
7.在图中，请分别绘制杠杆的动力臂l1和阻力臂l2.8.如图所示为钓鱼竿钓鱼的示意图，O为支点，请绘制F1、F2的力臂L1和L2.9.请在图中绘制动力F1的力臂L1.10.请在图中绘制动力F1的力臂。
11.请在图中绘制物块所受重力G的示意图和XXX对支点O的力臂l。
12.请在图中绘制动力臂L1和阻力F2.13.如图所示的杠杆OABC可绕墙壁上支点O转动，在OA段中点悬挂一重物G，请绘制使杠杆在图示位置保持平衡时最小力F的示意图及其力臂L。
14.如图所示，用羊角锤可以拔钉子，羊角锤可以看做一个杠杆，在锤柄上A点绘制最小力F的示意图。
15.如图所示，请绘制茶壶受到的重力G的示意图，若人在倒茶水时，以O为支点，请绘制作用在A点上的最小动力F。
16.如图所示，工人师傅想把油桶滚上台阶，请绘制需要用的最小力。
17.用滑轮组提升重物，重物的重力为G，请在图中绘制拉力F的绳子的绕法，不计动滑轮、绳重和摩擦。
18.(1) 如图所示的装置中，请按要求绘制滑轮组的绕绳方式。
(2) 如图所示，请找出最省力的支点O，动力F1与阻力F2，绘制动力臂L1.19.绘制最省力的滑轮组绕法。
20.用如图所示的滑轮组提升重物，已知物重为250N，每只动滑轮重15N，绳重及摩擦不计，请绘制滑轮组的绳子绕法，给出一根能承受60N拉力的绳子。
21.XXX所示，某人在A处提起物体，请绘制最省力的绳子绕法。
物理人教版八年级下册专题复习：力学作图课件
复习重、难点：力学作图题方法的归纳。 活动一 复习回顾：
什么是力的三要素、力的示意图 。
随堂练习：
1.如图所示，小球悬浮在水中，请在图 中画出小球所受浮力和重力的示意图。 2.如图是踢出去的足球在空中运动轨迹， 请作出足球所受力的示意图（不计空气 阻力）。 F
浮
G G
真题演练：
1.如图所示，一个不倒翁在平面上来回摆动，图 中的O点是他的重心位置，请在图中画出摆动 到图示位置时不倒翁的受力示意图。 2.如图所示，一小木块从斜面上滑下，在粗糙的 水平面上滑动一段距离后便停下来。请你画出 木块在水平面上滑动时的受力示意图。
活动二 复习什么是力臂？
1.如图所示，杠杆在力F1、F2的作用下（F2未 画出）处于平衡状态。O为支点，L2是力F2 的力臂，请在图中画出F1的力臂和力F2的示 意图。 2. 如图所示，轻质杠杆可绕O点在竖直面内旋 转，画出使杠杆保持平衡的最小力F1的示意 图和对应的力臂L1。
L1
真题演练：
1.图中，杠杆OBA在图示位置静止，请 画出作用在A点的最小力F及其力臂L。 2. 在图中画出起重机吊起重物时，重物 对起重机臂拉力的示意图和该力的力 臂。
专题复习—
力学作图
孝义三中 贺朝钢
年 类 年 类 型 份 型 份
题 号
17 17 16
考查内容
作杠杆阻力示 意图和动力臂
分 值
2 2 2
规律总结
力学作图题近5年 每年必考，主要包 括运动和力中力的 示意图画法，杠杆 平衡中的力的示意 图、力臂的画法， 滑轮组的绕法等。 其中画力的示意图 是重点，杠杆中与 最大力臂对应的最 小力的示意图的画 法既是易错点，也 是难点
L L
归纳总结：
八年级物理下册专题5几种力的作图(解析版)
专题05 几种力的作图（解析版）考点直击重力、弹力、摩擦力、浮力是作图题中常见的四种力,进行作图时要注意:（1）明确施力物体,若无施施力物体,则这个力不存在。
（2）地球表面的一切物体都要受到重力的作用。
（3）压力的方向垂直于接触面，竖直向竖直向下,浮力的方向竖直向上。
（4）关于摩擦力:①摩擦力是阻碍物体的相对运动（或相对运动趋势）的力,其方向与相对运动(或相对运动趋势)的方向相反;②摩擦力产生的条件是有压力并且要发生相对运动或已经发生相对运动。
典例分析＋变式训练考点1 画指定力示意图题型一：画弹力示意图。
1、弹力包括拉力、压力、支持力、推力等；2、弹力方向与物体形变方向相反。
【典例1】（春•句容市期中）画出小球与被压缩的弹簧接触时受到的弹力方向。
【分析】由图知，小球对弹簧有水平向左的压力，由于力的作用是相互的，弹簧对小球产生水平向右的推力。
【解答】解：小球受到弹簧水平向右的弹力（推力），作用点在弹簧与小球接触的位置。
如图所示：。
【变式训练】（春•宜兴市期中）如图用手向下拉弹簧，画出“弹簧对手产生弹力”F的示意图。
【分析】力是物体与物体的作用，物体间力的作用是相互的，一个物体对另一个物体施加力的作用的同时，受到另一个物体的反作用力。
【解答】解：手向下拉弹簧，由于力的作用是相互的，弹簧对手产生反作用力，方向竖直向上，作用点在手上，大小与手施加的拉力相等。
如图所示：。
【典例2】（2022•重庆模拟）如图所示，手提箱的A点受到200N的竖直向上的拉力，请画出手提箱所受拉力的示意图。
【分析】由题知手提箱子的力的大小、方向和作用点，根据力的示意图的要求画出这个力即可。
【解答】解：由题知，手提箱所受拉力的大小200N，作用在A点，方向竖直向上。
由A点竖直向上引线段，在线段末端标出力的方向和大小，如图所示：【变式训练2】（春•江都区期中）一个静止在水平面上的物体，如图所示，受到大小为100N，与地面成30°角斜向右上方的拉力，画出物体所受拉力的示意图。
苏科版八年级下册物理力学作图题(一)
2020-2021学年下学期八年级物理期末试题分类选编：作图题（一）1．（2021·江苏苏州·八年级期末）如图所示，物体静止在斜面上，画出物体所受摩擦力和物体对斜面压力的示意图．( )2．（2021·江苏南通·八年级期末）如图所示，观光缆车沿轨道斜向上做匀速直线运动，画出车中重物A所受力的示意图．( )3．（2021·江苏无锡·八年级期末）请在图中画出沿斜面向上运动的物体受到的摩擦力f和它对斜面的压力的示意图；( )4．（2021·江苏·靖江市靖城中学八年级期末）质地均匀的小球从弹簧正上方竖直下落，压缩弹簧减速下降，请作出此时小球所受重力G和弹力F的示意图。
5．（2021·江苏泰州·八年级期末）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
6．（2021·江苏淮安·八年级期末）如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。
7．（2021·江苏宿迁·八年级期末）在图中画出物体对斜面的压力示意图。
8．（2021·江苏泰州·八年级期末）玩具“不倒翁”被扳倒后会自动立起来，请在图甲中画出水平桌面对“不倒翁”的支持力和“不倒翁”所受重力的示意图。
（O为不倒翁的重心）( )9．（2021·江苏·射阳县初级中学八年级期末）请在图中画出静止在斜面上的木箱对斜面的压力的示意图。
10．（2021·江苏·梅岭中学教育集团运河中学八年级期末）如图，物块从斜面滑下，画出物块在水平面滑行时受到的摩擦力f和物块对水平面压力F的示意图。
( )11．（2021·江苏苏州·八年级期末）（1）如图所示，将玩具竹蜻蜓的尖嘴放在支架上，竹蜻蜓恰好处于静止状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级物理下册作图专题（训练14）
班别姓名座号
1、沿斜面滚下来的小球，重力为5N，作出重力示意图
2、在水平地面上的木块重12牛，用力的示意图作出木块受到的重力。
3、用20牛的力将重15牛的物体压在墙壁上，用力的示意图作出墙壁所受的压力。
4、画出四个小球分别在下列四种情况下的受力示意图
5、某同学在体育锻炼时，推出一个重为40牛顿的铅球，请在下面左图中作出这个铅球在空中运动时，所受各力的示意图（空气阻力不计）
6、传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在上面右图中画出M受力情况的示意图．
7、下面左图为空中飞行的足球，请在图中画出球所受重力的示意图。
8、图中，物体静止放在水平桌面上，请作出物体所受各力的示意图．
9、图中，重2N的水杯放在水平桌面上静止不动，试画出水杯对桌面压力的示意图。
10、如下面左图所示，在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动，作出它在水平方向上力的示意图。
11、在上面中间的图中，电灯静止不动，画出电灯所受各力的示意图。
斜面上有一物体M，它受到的重力为60牛，它对斜面的压力为40牛，请在下面右图中画出这两个力的示意图。
12、请分别画出下列各图中杠杆的动力臂和阻力臂。
13、下面两图,杠杆在力F
1 F
2
的作用下处于静止状态, L
2
是F
2
的力臂.在图36中
画出力F
1的力臂L
1
以及阻力F
2
,
14、玩具“不倒翁”被扳倒后会自动立起来。
请你在图乙中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。
（黑点表示“不倒翁”的重心）
15、画出使杠杆AB在图所示位置静止时，需在A点加一个力F，要使这个力最小，请在图上画出F的示意图，并标明它的力臂。
16、下面右图中杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆平衡在图中的位置，请画出此力的示意图和力臂
17、用羊角锤拔木板上的钉子，请画出最省力的动力作用线和对应的动力臂。
18、如图所示，一个绕O点转动的杠杆，已知阻力F
2的方向，以及动力F
1
的力
臂，在图中补全F
2的力臂以及动力F
1。
17、按要求串绕滑轮组。
（起作用的绳子根数分别是2、3、4、4）
18、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。
18、如图，自来水管中的水正在流淌，请大致画出B管中水面的位置。
19．如图所示，工人用200 N的沿斜面向上的推力，将一个物重为300N的木箱推上斜面．请作出木箱受到的重力和推力的图示．
20.一球体从空中下落时,已知小球受到的重力为9N,请用力的示意图画出小球受
到的重力.
21.如图七，一物体m被传送带从A点匀速送到B点，请在图中用示意图表示m
受到的所有力。
历年中考题
22．如图8—41所示，作出物体A对支承面BC的压力示意图。
23、如图所示，作出物体重力和对斜面的压力的示意图。
24、如图所示，作出物体的重力6N和压力3N的图示
25、右图所示是三个相同的烧杯，甲杯放盐水，乙杯放煤油，丙杯放水，当杯底受到液体压强相等时，画出杯内液面的大概位置。
26．（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．词（2）如图2，杠杆OB，画出力F的力臂L
（3）如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
27(1)如图7所示，物体静止在斜面上，画出它所受重力和支持力的示意图。
(2)画出图6中力F的力臂
B
B
C
C
图8—41
．。
