7-8跨电分相
七跨式电分相技术资料
七跨式电分相技术资料、技术标准、检修工艺、事故抢修预案二00六年五月八日七跨式电分相技术标准1、中心柱处两支承力索的水平间距为500mm误差为0~100mm抬高支承力索比另一支承力索抬高不小于500mm两支接触线距轨面等高，误差10mm两支接触线的水平间距为500mm误差0~50mm2、中心柱处两支悬挂（包括支撑装置、定位装置等）之间的空气间隙不得小于500mm。
3、中心柱处抬高支悬挂应在靠近支柱侧（顺线路方向）。
4、转换柱处两支承力索的水平间距为500mm误差为0~100mm非支承力索比工作支承力索抬高300mm误差为0~100mm两支接触线的水平间距为500mm误差为0~50mm非支接触线比工作支接触线抬高500mm误差为土50mm非工作支分段绝缘子及其接头的最下端比工作支接触线抬高不得小于300mm。
5、同一组四跨绝缘锚段关节两转换柱分段绝缘子内侧两悬挂间的空气间隙在任何情况下不得小于500mm。
6、转换柱和中心柱处，承力索应位于相对应的接触线的正上方。
7、转换柱和锚柱间加装一组电连接器，两支承力索间的电连接线螺盘3~5圈，圈径为线径的3~5 倍，承力索和接触线间的电连接线不盘圈。
&两下锚支接触悬挂相交叉时，应保持50mn以上的距离。
9、多功能定位器的最大抬升高度为100mm误差为土10mm无抬高量时，防抬高间隙一般为：腕臂柱定位器为7~9mm软横跨定位器为5~7mm10、七跨式电分相内的其它设备（补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等）的技术标准按已有标准执行。
七跨式电分相由2个四跨绝缘锚段关节组成。
共有锚柱2根，转换柱2根，中心柱2根，锚柱加转换柱2根，电分相两中心柱间为无电区（对机车），如下图：图1七跨式电分相平面布置图分相地面标志如下图行虽7?內S止耶M图2电分相地面标志图七跨式电分相检修工艺检修七跨式电分相必须用重合天窗。
中国华电集团公司火力发电工程设计导则(B版)
中国华电集团公司火力发电工程设计导则（B版）中国华电集团公司2015年6月北京中国华电集团公司火力发电工程设计导则（B版）编制单位：华电技术经济研究院批准部门：中国华电集团公司中国华电集团公司前言《中国华电集团公司火力发电工程设计导则（A版）》（以下简称“导则（A 版）”）自2005年7月颁布后已执行十余年。
近年来随着国家火电项目产业政策的变化，新的《大中型火力发电厂设计规范》（GB50660-2011）、《火电厂大气污染物排放标准》（GB13223-2011）、《煤电节能减排升级与改造行动计划（2014—2020年）》等陆续印发，电力行业新技术、新设备不断发展，集团公司的火电工程建设目标也转变为建设“安全优质、高效环保、指标先进、竞争力强”的电厂，2015年又提出了更高的“三同领先”要求，为积极响应这些变化和要求，更好的指导火电项目开展初步设计及优化工作，在总结导则（A版）实施经验教训的基础上，集团公司于2013年3月启动对导则（A版）进行修编。
2013年10月完成导则修编的征求意见稿，2013年11月集团公司有关部门及二级机构进行了内部评审，2014年2月委托电力规划设计总院进行了全面的评审，至2015年5月全面完成了《中国华电集团公司火力发电工程设计导则（B版）》（以下简称“导则（B版）”）的修编工作。
本导则共分21章。
主要技术内容有：总则，厂址选择，总体规划，机组选型，主厂房区域布置，运煤系统，锅炉设备及系统，除灰渣系统，烟气脱硫系统，烟气脱硝系统，汽轮机设备及系统，水处理系统，信息系统，仪表与控制，电气设备及系统，水工设施及系统，辅助及附属设施，建筑与结构，采暖通风，环境保护，劳动安全职业卫生。
本导则由中国华电集团公司火电产业部归口管理，由华电技术经济研究院负责具体内容解释。
执行过程中如有意见或建议，请及时反馈华电技术经济研究院，以便今后修订时参考。
目录1 总则............................................................................................................................... - 1 -2 厂址选择................................................................................................................................. -3 -2.1 基本规定........................................................................................................................ - 3 -2.2 厂址自然条件................................................................................................................ - 4 -2.3 建厂资源条件................................................................................................................ - 7 -2.4 国家及地方环境保护政策.......................................................................................... - 10 -2.5 发电厂选址其他要求.................................................................................................. - 11 -3 总体规划............................................................................................................................... - 12 -3.1 基本规定...................................................................................................................... - 12 -3.2 厂区外部规划.............................................................................................................. - 13 -3.3 厂区规划及总平面布置.............................................................................................. - 13 -4 机组选型............................................................................................................................. - 16 -4.1 机组参数...................................................................................................................... - 16 -4.2 机组选型...................................................................................................................... - 18 -4.3 主机容量匹配.............................................................................................................. - 20 -5 主厂房区域布置................................................................................................................... - 21 -5.1 基本规定...................................................................................................................... - 21 -5.2 汽机房及除氧间布置.................................................................................................. - 21 -5.3 煤仓间布置.................................................................................................................. - 22 -5.4 锅炉布置...................................................................................................................... - 23 -5.5 集中控制室和电子设备间布置.................................................................................. - 23 -5.6 烟气脱硫设施布置...................................................................................................... - 24 -5.7 烟气脱硝设施布置...................................................................................................... - 24 -5.8 维护检修...................................................................................................................... - 25 -6 运煤系统............................................................................................................................... - 26 -6.1 基本规定...................................................................................................................... - 26 -6.2 卸煤设施...................................................................................................................... - 26 -6.3 贮煤场及其设备.......................................................................................................... - 28 -6.4 带式输送机系统.......................................................................................................... - 30 -6.5 筛碎设备...................................................................................................................... - 31 -6.6 混煤设施...................................................................................................................... - 32 -6.7 循环流化床锅炉运煤系统.......................................................................................... - 32 -6.8 运煤系统辅助设施...................................................................................................... - 32 -6.9 入厂煤入炉煤计量及采制化设施.............................................................................. - 33 -7 锅炉设备及系统..................................................................................................................... - 38 -7.1 锅炉设备...................................................................................................................... - 38 -7.2 煤粉制备...................................................................................................................... - 39 -7.3 烟风系统...................................................................................................................... - 42 -7.4 点火、助燃油系统及锅炉辅助系统.......................................................................... - 43 -7.5 启动锅炉...................................................................................................................... - 44 -7.6 循环流化床锅炉系统.................................................................................................. - 44 -7.7 进口配套产品和阀门.................................................................................................. - 44 -8 除灰渣系统............................................................................................................................. - 46 -8.1 基本规定...................................................................................................................... - 46 -8.2 除渣系统...................................................................................................................... - 46 -8.3 除灰系统...................................................................................................................... - 48 -8.4 干灰分选系统.............................................................................................................. - 49 -8.5 石子煤处理系统.......................................................................................................... - 50 -8.6 循环流化床锅炉除灰渣系统...................................................................................... - 50 -8.7 厂外干灰渣输送系统.................................................................................................. - 50 -8.8 除灰渣系统辅助检修设施和防护设施...................................................................... - 51 -8.9 除尘设备...................................................................................................................... - 51 -9 烟气脱硫系统....................................................................................................................... - 54 -9.1 基本规定...................................................................................................................... - 54 -9.2 吸收剂制备系统.......................................................................................................... - 55 -9.3 二氧化硫吸收系统...................................................................................................... - 57 -9.4烟气系统....................................................................................................................... - 58 -9.5 脱硫副产品处置系统.................................................................................................. - 59 -9.6 脱硫系统设备进口范围.............................................................................................. - 60 -10 烟气脱硝系统....................................................................................................................... - 61 -10.1 基本规定.................................................................................................................... - 61 -10.2 选择性催化还原烟气脱硝（SCR）工艺 ................................................................ - 62 -10.3 选择性非催化还原烟气脱硝（SNCR）工艺.......................................................... - 66 -11 汽轮机设备及系统............................................................................................................... - 67 -11.1 汽轮机设备................................................................................................................ - 67 -11.2 主蒸汽、再热及旁路系统........................................................................................ - 67 -11.3 给水及除氧系统........................................................................................................ - 68 -11.4 凝结水系统................................................................................................................ - 71 -11.5 辅机冷却水系统........................................................................................................ - 71 -11.6 供热式机组的辅助系统和设备 ................................................................................ - 72 -11.7 进口配套产品和阀门................................................................................................ - 72 -12 水处理系统........................................................................................................................... - 74 -12.1 基本规定.................................................................................................................... - 74 -12.2 锅炉补给水处理........................................................................................................ - 75 -12.3 汽轮机组凝结水精处理............................................................................................ - 81 -12.4 热力系统的化学加药................................................................................................ - 82 -12.5 热力系统的水汽取样及监测.................................................................................... - 83 -12.6 冷却水处理................................................................................................................ - 83 -12.7 热网补给水及生产回水处理.................................................................................... - 84 -12.8 制氢和供氢................................................................................................................ - 85 -12.9 废水处理及回用........................................................................................................ - 86 -13 信息系统............................................................................................................................... - 88 -13.1 基本规定.................................................................................................................... - 88 -13.2 信息系统总体规划.................................................................................................... - 88 -13.3 厂级监控信息系统.................................................................................................... - 89 -13.4 管理信息系统............................................................................................................ - 89 -13.5 视频监视系统............................................................................................................ - 91 -13.6 视频会议系统.......................................................................................................... - 91 -13.7 门禁管理系统............................................................................................................ - 92 -13.8 培训仿真机................................................................................................................ - 92 -13.9 信息安全.................................................................................................................... - 92 -14 仪表与控制........................................................................................................................... - 94 -14.1 基本规定.................................................................................................................... - 94 -14.2 自动化水平................................................................................................................ - 94 -14.3 控制方式.................................................................................................................... - 95 -14.4 集中控制室和电子设备间...................................................................................... - 95 -14.5 检测与仪表.............................................................................................................. - 96 -14.6 报警............................................................................................................................ - 97 -14.7 机组保护.................................................................................................................... - 97 -14.8 开关量控制................................................................................................................ - 98 -14.9 模拟量控制................................................................................................................ - 99 -14.10 机组控制系统.......................................................................................................... - 99 -14.11 辅助车间控制系统................................................................................................ - 102 -14.12 仪表与控制系统选型............................................................................................ - 103 -14.13 控制电源和气源.................................................................................................... - 103 -14.14 仪表与控制系统进口范围.................................................................................... - 104 -15 电气设备及系统................................................................................................................. - 105 -15.1 发电机与主变压器.................................................................................................. - 105 -15.2 电气主接线.............................................................................................................. - 106 -15.3 主要电气设备选择.................................................................................................. - 108 -15.4 厂用电系统.............................................................................................................. - 110 -15.5 电气设备布置.......................................................................................................... - 113 -15.6 直流系统及交流不间断电源.................................................................................. - 115 -15.7 励磁系统................................................................................................................ - 116 -15.8 电气监控及继电保护系统...................................................................................... - 116 -15.9 照明系统................................................................................................................ - 117 -16 水工设施及系统................................................................................................................. - 119 -16.1 水务管理.................................................................................................................. - 119 -16.2 供水系统.................................................................................................................. - 121 -16.3 取排水建筑物.......................................................................................................... - 122 -16.4 空冷系统.................................................................................................................. - 124 -16.5 湿式冷却塔.............................................................................................................. - 126 -16.6 给水和废水排放...................................................................................................... - 126 -16.7 贮灰场...................................................................................................................... - 127 -16.8水工专业试验........................................................................................................... - 128 -17 辅助及附属设施................................................................................................................. - 130 -17.1 基本规定.................................................................................................................. - 130 -17.2 辅助生产系统.......................................................................................................... - 130 -17.3 辅助建筑.................................................................................................................. - 131 -17.4 附属建筑.................................................................................................................. - 132 -17.5 辅助及附属建筑物建筑装修标准.......................................................................... - 134 -18 建筑与结构....................................................................................................................... - 136 -18.1 基本规定.................................................................................................................. - 136 -18.2 建筑设计.................................................................................................................. - 137 -18.3 主厂房结构.............................................................................................................. - 139 -18.4 地基与基础.............................................................................................................. - 140 -18.5 直接空冷构筑物...................................................................................................... - 141 -18.6 烟囱及烟道结构...................................................................................................... - 142 -18.7 运煤建（构）筑物.................................................................................................. - 142 -18.8 主厂房及集中控制室建筑装修标准...................................................................... - 143 -19 采暖、通风和空气调节................................................................................................... - 146 -19.1 基本规定.................................................................................................................. - 146 -19.2 主厂房采暖、通风.................................................................................................. - 146 -19.3 主厂房空气调节系统.............................................................................................. - 147 -19.4 制冷站...................................................................................................................... - 148 -19.5 采暖加热站.............................................................................................................. - 149 -19.6 厂区管道.................................................................................................................. - 149 -19.7 运煤系统采暖通风除尘.......................................................................................... - 149 -19.8 厂外取水和灰场建（构）筑物采暖通风空调 ...................................................... - 150 -19.9 脱硫、脱硝建筑通风空调除尘.............................................................................. - 150 -20 环境保护和水土保持......................................................................................................... - 152 -20.1 基本规定.................................................................................................................. - 152 -20.2 大气污染防治.......................................................................................................... - 152 -20.3废水利用及排放....................................................................................................... - 153 -20.4 厂区噪声污染防治.................................................................................................. - 154 -20.5 灰渣污染防治和综合利用...................................................................................... - 154 -20.6 清洁生产和总量控制.............................................................................................. - 154 -20.7 水土保持.................................................................................................................. - 155 -20.8 环境保护管理和监测.............................................................................................. - 156 -21 消防、劳动安全与职业卫生............................................................................................. - 157 -21.1 消防...................................................................................................................... - 157 -21.2 劳动安全.................................................................................................................. - 157 -21.3 职业卫生.................................................................................................................. - 158 -1 总则1.0.1 本导则适用于中国华电集团公司系统（以下简称：集团公司）及其全资、控股公司投资新建或扩建的国内燃煤火力发电工程，由集团公司投资建设、采用中国设计标准的境外燃煤火电工程可参照执行。
高铁接触网基础知识—接触网识图
二、站场接触网平面图的布置
，而腕臂、定位管及支撑的长度要由现场直接采集相 关数据，再由相关计算软件进行精确计算确定，因而 图中没有标注； ⑦从安装图左边的材料统计表中可以知道该安装结构 图示中每个编号具体采用的是什么型号的零部件； ⑧ 8．图中“←A”表示从箭头方向看过去的结构如 “A向示意图”所示，可以看出来该支柱采用的是∏型 的弹性吊弦。
3.平面布置的主要内容 平面布置的主要内容包括决定跨距、悬挂
点的数量及安装埋入孔的位置、定位点的配置 、拉出值数值、锚段关节及中心锚结的位置等
。 三、表格栏及相应说明
1.接触网图形符号
2.接触网平面图中表格栏的项目：
(1)支柱的侧面限界（任何 情况下不得小于2440mm） (2)接触线的拉出值 (3)支柱类型 (4)地质情况和基础类型 (5)软横跨节点或拉杆、腕 臂、定位管、定位器类型 (6)安装图号 (7)接触线高度 (8)工程数量统计表 (9)说明或附注
（2）隧道口第一个悬挂点的位置及接触线的拉 出值，应与隧道口外相邻支柱的位置和拉出值 相协调，应满足线索在规定坡度下，其带电部 分对拱顶的距离不小于相应的规定。一般在距 隧道口0.3～1.0m范围内安设第一个悬挂点。
2.隧道内平面布置的一般原则 （3）长隧道内，应利用隧道内已开挖的锚段关 节断面，此时锚段长度可采用2000m。既有线长 隧道内未开挖锚段关节断面时，锚段长度可采 用3000m。
一、区间接触网平面布置
接触网七跨锚段关节式电分相技术探讨
跨 锚段 关节式 电分相 用于 广局 京广 线 ； 九跨 锚段关 节式 电分相 用于武 局京广 线
速 ２ ０ ｍ 以上 接 触 网系统 的 要 求 。 ０ ｋ
四、中性无电区与机车双 弓关 系
七跨 及其 他锚 段关节 式的 中性 无 电 区与 电力机 车双 弓间 的距离 有关 ，如 图
分相 装 置远 不 能满 足机 车 运行 的需 要 。 锚 段关节式 电分 相在 我国最 早应 用 于 广深 高速 铁 路 ，打 破 了我 国传 统 式 的 ３组 绝缘部件 构成的 电分 相模式 ，
达 到 分 相 的 目的 。
三 线 索 关 系
高 与 正 线 接 触 线 等 高 ，正 线 接 触 线 由 原 非 工作 支 变 换 为 工 作 支 。在 转 换 柱
高约 ２ Ｏ Ｏ ｍｍ 。
关节转换区≤４ ０ ％的技术要求 ，也为了 我国电气化铁道接触网通常采用的 在中性无电区保持 良好的弓网关系， 在 锚 段关 节式 电分相有 七跨 式 、八跨式 和 Ｉ 关节区内加设了 １ 个分相锚段，使分相 九 跨式 ３ 。其 中 ，七跨 锚段 关节式 电 种 关 节 有 １ 段 中性 无 电 区 ，无 电 区段分 分相 用于 郑局京 广线 、广局 广深 线 ；八 相 锚 段作 工作 支 。
一
，
概 述
本文介绍 电气化铁路接 触 囱七跨 锚段 关节
美攥
电分相电分段越区供电基础知识
电分段的基本知识
接触网还有电分段，根据其设置位置又分为纵向电分段和横向电分段两种方式。纵向电分段 是在同一个馈电臂中从电路上分成几段，如在区间和车站之间。横向电分段设在平行的众多 股道（如装卸线、大站场内作用不同的股道等）处。在电分段处通常要设置隔离开关。
电分段的基本知识
硅橡胶绝缘子
电
分
承力索
ቤተ መጻሕፍቲ ባይዱ
段
的
济南机务段
电分相的基本知识
分段绝缘器的种类较多，但由于接触网设备及材料的发展，曾经广泛使用的玻璃钢、环氧树
分
脂分区绝缘器等，因结构笨重或耐脏污、耐电弧性能差，也有的易老化开裂或泄漏距离不足
段
等原因，现已逐渐淘汰，被新型的高铝陶瓷分段绝缘器和引进英国的滑道式菱形式分段绝缘
绝
器所代替。
缘
器
简
介
济南机务段 越区供电基本知识
济南机务段
机 车 自 动 过 分 相 介 绍
电分相的基本知识
济南机务段
机 车 自 动 过 分 相 介 绍
接触网基本知识
济南机务段
机 车 自 动 过 分 相 原 理 图 解
接触网基本知识 车载自动过分相
济南机务段
机 车 自 动 过 分 相 原 理 图 （Ａ解）电源
接触网基本知识 车载自动过分相
济南机务段
电分相的基本知识
分相绝缘器的作用是将接触网上不同相位的电能隔离开，以免发生相间短路，并起机械连接
分
作用，使接触网成为一个整体。分相绝缘装置包括分相铯缘器和有关分相绝缘器的线路标志。
相
分相绝缘器设在两供电臂连接的地方，如牵引变电所、分区所等处。分相绝缘器一般由三块
绝
相同的玻璃钢绝缘件组成。每块玻璃钢绝缘件其底面制成斜槽，以增加表面距离。
浅谈八跨锚段关节式电分相无电区长度和吊弦长度的计算

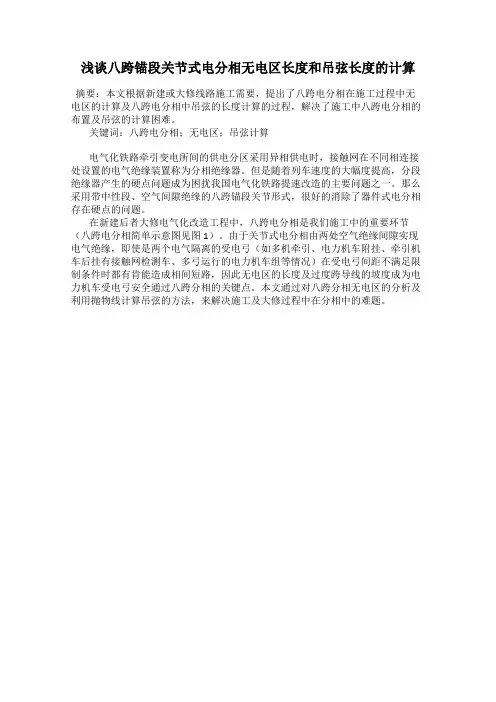

浅谈八跨锚段关节式电分相无电区长度和吊弦长度的计算摘要：本文根据新建或大修线路施工需要，提出了八跨电分相在施工过程中无
电区的计算及八跨电分相中吊弦的长度计算的过程，解决了施工中八跨电分相的布置及吊弦的计算困难。
关键词：八跨电分相；无电区；吊弦计算
电气化铁路牵引变电所间的供电分区采用异相供电时，接触网在不同相连接处设置的电气绝缘装置称为分相绝缘器。
但是随着列车速度的大幅度提高，分段绝缘器产生的硬点问题成为困扰我国电气化铁路提速改造的主要问题之一。
那么采用带中性段、空气间隙绝缘的八跨锚段关节形式，很好的消除了器件式电分相存在硬点的问题。
在新建后者大修电气化改造工程中，八跨电分相是我们施工中的重要环节（八跨电分相简单示意图见图1）。
由于关节式电分相由两处空气绝缘间隙实现电气绝缘，即使是两个电气隔离的受电弓（如多机牵引、电力机车附挂、牵引机车后挂有接触网检测车、多弓运行的电力机车组等情况）在受电弓间距不满足限制条件时都有肯能造成相间短路，因此无电区的长度及过度跨导线的坡度成为电力机车受电弓安全通过八跨分相的关键点。
本文通过对八跨分相无电区的分析及利用抛物线计算吊弦的方法，来解决施工及大修过程中在分相中的难题。
原则
、母线的停送电应在空载下进行，送电时先合电源侧开关，后合负荷侧开关，停电时顺序相反。
2、送电前应将进线PT、母线PT和保护装置投入运行。
母线停电，严禁由二次回路通过PT 向母线反充电。
3、母线停电时，应预先倒换负荷，并到现场检查并记录下运行的设备，以防母线送电后忘记了送电。
4、400VPC母线（包括保安段、MCC）电源切换均采用断电切换；保安段、#1、2机汽机房MCCJC电源切换采用拉闸自投的方法.5、PT停电，应先取直流保险，后取交流保险，送电时相反，以免低电压保护动作，误跳设备。
6、厂用电源切换后，应先复归合闸的开关，再复归分闸的开关，同时注意防止误拉开关。
7、母线停电时，双路供电的设备可能反送电至已停电开关的出线侧，应联系将停电设备的另一侧开关停电。
8、各母线停电后，现场一些电源开关仓带电，半侧带电也视为带电，应特别注意。
9、送电前要检查接地线巳断开，其他安全措施巳拆除。
检查送电设备各部良好，无妨碍送电物，测量绝缘良好。
1 在母联开关断开的情况下，严禁进行220KV母线的倒闸操作。
2 为防止在倒母线操作过程中母联开关跳闸引起带负荷拉、合刀闸或造成误并列，在倒闸操作前，必须断开母联开关第一、二组操作电源，并投入母差保护双母互联压板。
3 倒母线操作顺序为：以母联开关为准，按等电位操作原则按间隔逐一进行，合上南母刀闸(北母刀闸)，再拉开北母刀闸(南母刀闸)。
4 在倒母线过程中，如果出现南母或北母差动保护闭锁信号或刀闸位置指示器指示异常，应停止操作恢复原状态，查明原因后进行操作，必要时通知有关检修处理。
5 南母、北母PT二次控制回路公用一组电源开关QF1，严禁断开该开关。
6 在分合闸操作前后，必须认真核对开关、刀闸的位置，正确无误后方可继续操作。
7 分相操作的开关分、合闸后，应分别检查三相电流的指示情况及三相开关的位置指示情况。
8 220KV母线停电时，在断开母联开关之前一定要检查所有电压回路切换继电器转换正确。
中国铁路总公司企业标准
中国铁路总公司企业标准Q/CR 9XXX-2016客货共线铁路电力牵引供电工程施工技术规程Technical Specification for Construction of Mixed Passenger and Freight Railway Traction Power System Engineering（征求意见稿）2016-××-××发布2016-××-××实施中国铁路总公司发布中国铁路总公司企业标准客货共线铁路电力牵引供电工程施工技术规程Technical Specification for Construction of Mixed Passenger and Freight Railway Traction Power System EngineeringQ/CR 9xxx-2016（征求意见稿）主编单位：中铁电气化局集团有限公司批准部门：中国铁路总公司施行日期：2016年××月××日中国铁道出版社2016年·北京前言本规程是根据构建中国铁路总公司铁路工程建设标准体系要求，在原铁道部《客货共线铁路电力牵引供电工程施工技术指南》（经规标准［2008]30号）（简称《指南》，下同）的基础上修编而成。
本规程在编制过程中，与现行国家、行业标准和总公司相关标准进行了协调；调整了原《指南》中不符合总公司铁路建设项目特点和要求的有关内容；吸纳了原《指南》发布后，在总公司铁路电力牵引供电工程建设和运营中的实践经验；配套修改了标准动态管理工作中对相关标准已作的局部修订内容，为总公司铁路工程建设施工质量和安全提供技术支撑。
本规程共分7章，主要包括：总则、术语、基本规定、施工准备、牵引变电所、接触网、牵引供电远动系统等。
本规程主要补充了牵引变电所箱式所亭、预绞丝金具安装，变电所改建工程移动高压室、商品混凝土，接触网支持结构、拉线、电连接等的施工测量、软件计算、工厂化预制，接触网精调施工等有关内容，完善了接触网支柱基础及安装、整正施工等有关内容。
5,6,7,8风电场主接线
新能源学院
2. 三台单相三绕组电压互感器，YN/yn/d-11, 广泛应用与各种电压等级中。 3. 两台单相电压互感器，测量的是三个相间电 压，广泛应用于20KV以下电网中。 C. 容量和准确级选择：
新能源学院
b) 主变容量，考虑检修和事故时的备用，选2 台主变，单台容量按照100%发电容量计算。 四、开关设备的选择
断路器除了满足额定电压和额定电流以外，
a)额定开断电流：
INbr ≥ Ipt
INbr – 断路器所能开断的最大电流；
Ipt – 短路电流周期分量；
新能源学院
短路电流变化曲线
1、周期分量；2、非周期分量；3、全电流
新能源学院
集电系统将 风电机组生产 的电能按组收 集起来。分组 采用位置就近 原则，每组风 电机组台数多 为3~8台。
新能源学院
升压变电站将集电系统汇集的电能进行再次 升压，采取单母线或单母线分段接线形式。
新能源学院
新能源学院
• 练习： 某风电场110KV升压变电站有110KV进 线两回，主变两台，现有两种接线方案，A – 桥型，B – 单母线分段，请列表对比两种 方案的特点，并确定最终接线方案。
风电场的典型电气接线新能源学院新能源学院风电机组大都采用单元接线多采用一机一变也可以采用两台或多台风电机组配备一台变压器
新能源学院
发 电 厂 电 气 主 接 线
新能源学院
常见的电气接线形式
新能源学院
1、单元接线：
新能源学院
2、桥形接线：
新能源学院
3、单母线接线：
接触网维修技术标准
接触网维修技术标准第1条接触线及承力索维修技术标准1.承力索、接触线的张力和弛度应符合安装曲线规定的数值，弛度误差不得大于下列数值：全补偿链形悬挂为10％。
机械强度安全系数符合附录4的规定。
2.承力索在直线地段，应位于线路中心线的正上方，偏差不超过150 mm。
在曲线地段，承力索与接触线之间的连线应垂直于轨面连线，允许向曲线内侧偏差不超过100mm，但不得偏向曲线外侧。
3.接触线距轨面高度应符合规定，误差不超过30mm，测量点在定位两侧吊弦线夹处，其相对高差在20mm之间。
接触线高度变化时，工作支的坡度一般为3‰，困难情况下不超过5‰。
接触导线在最大负驰度下，导高最高不得超过6500mm，在最大正驰度下，最低不得低于5370 mm。
接触线在直线地段要布置成之字形，曲线地段要置成受拉状态，其之字值和拉出值要符合规定，误差不得过30 mm。
4.接触线磨耗或损伤按下列规定整修或更换。
(1)在链形悬挂区段中，当接触线TCG—110局部磨耗和损伤残高为8.5mm时，加补强线，平均磨耗残高为8.7mm时整锚段更换。
(2)在链形悬挂区段中，当接触线TCG－85局部磨耗和损伤残高为7．5－8．3mm时，加补强线，平均磨耗残高为8．3mm 时，整锚段更换。
(3) 承力索、接触线磨耗和损伤后不能满足该线通过的最大电流时，若系局部磨耗和损伤，可以加电气补强线，若系普遍磨耗和损伤则应更换；加电气补强线时，要使补强线处于工作状态，即与受电弓接触。
(4) 19 股的铜承力索：断 1 股（或损伤截面达1股）将断股头锉平后，用同材质绑扎线扎紧（不需做接头）；断 2 股（或损伤截面达2股）及以上时，截断做接头。
19 股的铝包钢芯承力索：钢绞线断1股（或损伤截面达1股）及以上必须截断做接头。
铝绞线断1股（或损伤截面达1股）将断股头锉平后，用同材质线绑扎；铝绞线断2～6股（或损伤截面达2～6股）将断股头锉平后，用同材质的承力索和并钩线夹进行电气补强；铝绞线断7～12股（或损伤截面达7～12股）截断做接头或进行机械和电气补强； 7股的铝覆钢承力索断1股（或损伤截面达1股）及以上时，必须截断做接头。
2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题18(答案解析)
2022-2023年注册电气工程师《电气工程师发输变电专业》预测试题（答案解析）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹卷一.综合考点题库(共50题)1.双联及以上的多联绝缘子串应验算断一联后的机械强度，其断联情况下的安全系数不应小于以下哪个数值？（）A.1.5B.2.0C.1.8D.2.7正确答案：A本题解析：《110kV～750kV架空输电线路设计规范》（GB 50545—2010）第6.0.1条及表6.0.1规定，绝缘子机械强度的安全系数，应符合表6.0.1（见题解表）的规定。
双联及多联绝缘子串应验算断一联后的机械强度，其荷载及安全系数按断联情况考虑。
由题解表可知安全系数不应小于1.5。
题解表绝缘子机械强度的安全系数2.在500kV变电站中，下列短路情况中哪项需考虑并联电容器组对短路电流的助增作用？（）A.短路点在出线电抗器的线路侧B.短路点在主变压器高压侧C.短路点在站用变压器高压侧D.母线两相短路正确答案：C本题解析：《导体和电器选择设计技术规定》（DL/T 5222—2005）附录F第F.7.1条规定，下列情况可不考虑并联电容器组对短路电流的影响：①电路点在出线电抗后；②短路点在主变压器的高压侧；③不对称短路。
3.为控制发电厂厂用电系统的谐波，下列哪项措施不正确？（）A.给空冷岛空冷风机用变频器供电用低压厂用变压器，可通过合理选择接线组别的方式抵消高压母线上的谐波B.空冷岛空冷风机用变频器应设专用低压厂用变压器，空冷岛其他负荷宜就近由此变压器供电C.可通过加装滤波器的措施抑制谐波D.可通过降低变压器阻抗，提高系统短路容量的方式提高电气设备承受谐波影响的能力正确答案：B本题解析：B项，《火力发电厂厂用电设计技术规定》（DL/T 5153—2014）第4.7.3条规定，厂用电系统中集中设置的低压变频器应由专用的低压厂用变压器供电，该低压厂用变压器只接变频器负荷。
非变频器类负荷宜由其他低压厂用变压器供电。
七跨式电分相技术资料
七跨式电分相技术资料一、技术标准二、检修工艺三、事故抢修预案二OO六年五月八日七跨式电分相技术标准1、中心柱处两支承力索的水平间距为500mm，误差为0~100mm。
抬高支承力索比另一支承力索抬高不小于500mm。
两支接触线距轨面等高，误差10mm，两支接触线的水平间距为500mm，误差0~50mm。
2、中心柱处两支悬挂（包括支撑装置、定位装置等）之间的空气间隙不得小于500mm。
3、中心柱处抬高支悬挂应在靠近支柱侧（顺线路方向）。
4、转换柱处两支承力索的水平间距为500mm，误差为0~100mm。
非支承力索比工作支承力索抬高300mm，误差为0~100mm。
两支接触线的水平间距为500mm，误差为0~50mm。
非支接触线比工作支接触线抬高500mm，误差为±50mm。
非工作支分段绝缘子及其接头的最下端比工作支接触线抬高不得小于300mm。
5、同一组四跨绝缘锚段关节两转换柱分段绝缘子内侧两悬挂间的空气间隙在任何情况下不得小于500mm。
6、转换柱和中心柱处，承力索应位于相对应的接触线的正上方。
7、转换柱和锚柱间加装一组电连接器，两支承力索间的电连接线螺盘3~5圈，圈径为线径的3~5倍，承力索和接触线间的电连接线不盘圈。
8、两下锚支接触悬挂相交叉时，应保持50mm以上的距离。
9、多功能定位器的最大抬升高度为100mm，误差为±10mm。
无抬高量时，防抬高间隙一般为：腕臂柱定位器为7~9mm；软横跨定位器为5~7mm。
10、七跨式电分相内的其它设备（补偿装置、支撑装置、定位装置、隔离开关、分段绝缘子、导线接头、承力索接头、接触线拉出值和高度及坡度、下锚拉线、吊弦等）的技术标准按已有标准执行。
七跨式电分相由2个四跨绝缘锚段关节组成。
共有锚柱2根，转换柱2根，中心柱2根，锚柱加转换柱2根，电分相两中心柱间为无电区（对机车），如下图：图1 七跨式电分相平面布置图分相地面标志如下图。
图2 电分相地面标志图七跨式电分相检修工艺检修七跨式电分相必须用重合天窗。
检修电分相—电分相检修标准学习(高铁接触网检修)
➢ （五跨绝缘锚段关节）
➢ 两悬挂各带电部分空气间隙有效绝缘距离为500
㎜，误差不超过±50㎜。
➢ 转换柱两接触线间水平、垂直距离为500㎜，误 差不超过±50㎜。
➢ 接触线分段绝缘子下裙边应高于工作支接触线
300㎜以上。
➢ 中心柱处两接触线的连线与轨平面平行，允许误
差±20㎜。
➢ 分段绝缘子串至锚支定位卡子间的距离不小于
2.接触线（承力索）水平距离：同转换柱；
第一百零三条 绝缘锚段关节及关节式分相
（二）中心柱处两悬挂垂直距离、水平距离
3.中心柱处接触线等高点处接触线高度不应低于相邻工作 高于相邻吊弦点0～10mm。
五跨锚段关节中间跨为过渡跨，接触线等高点（屋脊处 中，高度比相邻定位点抬高0～40mm。
第一百零三条 绝缘锚段关节及关节式分相
主绝缘裂纹
测量接头导线磨耗情况
6.测量接头处接触线磨耗情况，线夹必须卡入接触线线槽里 消弧棒线夹及接头线夹的水平，两线夹及螺栓任何时候不得 同时在静态下必须水平。
7.测量分相的水平（测量时先测量分相钢轨面的水平，然后 棒的水平，消弧棒的水平必须与轨平面平行），如不平行时 缘两侧吊弦直至与轨平面平行。
标准 标准值
警 标准值
限 标准值
标准状态20mm 标准值±20mm
第一百零三条 绝缘锚段关节及关节式分相
（二）中心柱处两悬挂垂直距离、水平距离
1.接触线（承力索）垂直距离 • 标准值：等高（设计值） • 标准状态：20mm（标准值±20mm） • 警示值：20mm（标准值±30mm） • 限界值：30mm（标准值±50mm）
➢ 5、中性区：测量中性区分界点绝缘子与工作支接触线的抬高是 否符合标准（300㎜）。
接触网的电分段和电分相
2.14.2 分段绝缘器
Re200C型分段绝缘器 在从哈尔滨至大连的电气化线路技术改造时，全部引进德 国Re200型悬挂类型整体技术，而分段绝缘器采用的为下图 所示的形式，它由两根滑道和绝缘子组成，绝缘子为主绝缘 ，它的优点是绝缘性能好，缺点是绝缘子较笨重，易形成硬 点。
图：Re200C型悬挂用绝缘子分段绝缘器
网上开关自动断电方式接触网技术自动过电分相装置我国电气化铁路建设初期采用的电分相装置为八跨等接触网绝缘锚段关节式的气隙绝缘结构后来随着电气化铁路的发展和科学技术的进步采用了由绝缘材料制作的分相绝缘器并于20世纪80年代开始研究电分相地面自动转换装置1995年投入试运行
2.14 接触网的供电与分段
2.14.1供电与分段 ▪ 作用：保证供电的灵活性；缩小事故范围。 ▪ 分类：横向分段，纵向分段。
硅橡胶绝缘 子
分段绝缘器
2.14.2 分段绝缘器 ▪ XTK消弧分段绝缘器
1—接头线夹；2—桥绝缘子；3—绝缘滑板；4—导流滑板；5—A型引弧棒；6—B型引弧棒。 图：XTK分段绝缘器安装示意图
XTK菱形分段绝缘器系郑州铁路局西安科研所研制的一种新 型接触网绝缘分段设备，它具有结构精巧、重量轻、易于安装调 整，适用于行车速度≤160km/h的线路。
电分段的原则 （1）多个电化车场的接触网之间应设横向电分段； （2）枢纽站内上下行正线间，外包线与其它线间应设横向电分 段； （3）铁路枢纽地区的各站间及编组站各分场间应根据行车组织 及检修需要设置横向电分段； （4）大型客运站应根据客运需要按不同方向的列车进路或站台 划分设置横向电分段； （5）站内货物装卸线、旋客列车整备线、机车整备线及路外专 用线应单独电分段；
图：分相绝缘器安装结构图
2、XTK分相绝缘器 XTK分相绝缘器是一种新型接触网分相设备，采用国 内优质材料及先进工艺制作，具有优良的耐弧耐磨性能 ，整体重量轻（T型5.5kg，GL型6.2kg），长度T型为 2200mm、GL型为2300mm，泄漏距离为1800mm。其结构 如下图所示。
2021年电气工程师发输变电专业试卷和答案(5)
2021年电气工程师发输变电专业试卷和答案（5）一、单选题(共60题)1.海拔超过（）的地区称为髙原地区。
A：1OOOm；B：1200m；C：1500m；D：2000m,【答案】：A【解析】：2.髙压输电线路的电流保护工作原理是()。
A：以測量保护安装处电压量为作用量的继电保护；B：以通过保护安装处的电流为作用量的继电保护；C：以測量通过主变压器高压侧的电流为作用量的继电保护；D：以測量通过发电机电流为作用量的继电保护。
【答案】：B【解析】：3.某发电厂髙压厂用变压器型号和参数如下：SFFPL—31500/15、31500/16000-16000kVA、15.75±2X2.5/6.3—6.3kV;短路时通过6.3kV侧母线的冲击电流为ich=55.8kA,6kV母线选用2XLMY—100X10母线，母线安装为竖放，环境温度按40℃考虑。
选用2XLMY—100X10母线，在40℃环境温度及母线自振频率（)(绝缘子间跨距为100cm). A：173.6Hz;B：180.5Hz;C：135.5Hz；D：200Hz。
【答案】：B【解析】：根据《电力工程电气设计手册》(1)第8-1节第二条第（四）款公式8-27及表8-13,母线自振频率为4.短路电流计算中，假定同步电机的运行状态为（）。
A：过励磁运行；B：欠励磁运行；C：額定功率因数运行；D：未作规定。
【答案】：C【解析】：5.某超髙压送电线路，试根据下列给定条件判断。
导线为双分裂（2XLGJ-240/55）,子导线垂直排列，不用间隔棒，若档距500m，用防振锤保护，每档每端安装数量为（）。
A：不必安装；B：1个；C：2个；D：3个，【答案】：C【解析】：分析过程：根据《电力工程高压送电线路设计手册》表3-6-9防振锤安装数量的相规定。
6.HEQ22髙频对称长途通信电缆与500kV输电线肿行接近，已知对称电缆远距离供电电压（简称远供）为270V，芯线对金属护套无人段试验电压为交流、1800V，试计算下列情况下该电信电缆危险影响允许值。
接触网七跨锚关节分相供电示意图和检修工艺
一、接触网七跨分相示意图无电区区锚2区锚1无电锚接触网七跨锚关节电分相供电示意图救援分段绝缘子抬高500中心柱，两支水平距离500，导高相同。
中心柱，两支水平距离500，导高相同。
工支拉出值控制在-300～+300，非支拉出值根据工支拉出值进行相应的调整，但必须保证两悬挂距离不小于500。
二、关节式分相（一）技术标准1.3.1转换柱处两悬挂的垂直距离、水平距离设计值：450mm；接触线分段绝缘子的下裙边高于工作支接触线250mm以上。
安全值：设计值+50mm。
限界值：同安全值。
1.3.2中心柱处两悬挂的垂直距离、水平距离①垂直距离标准值：等高（设计值）。
安全值：20mm（设计值+50mm）。
限界值：20mm（设计值+50mm）。
注: 括号外为接触线的值，括号内为承力索的值。
②水平距离：同转换柱（即设计值：450mm；安全值：设计值+50mm；限界值：同安全值）。
③中心柱处接触线等高点接触线高度不应低于相邻吊弦点，允许高于相邻吊弦点0～10mm。
1.3.3电力机车通过时，为避免受电弓通过接触线工作支对过渡线在短时间内充放电，必须调整过渡处的接触线，使其参数符合运行要求，即：中心柱至转换柱跨距长度的1/3内两接触线等高，允许误差20mm，（等高点在中心柱两侧1/3跨距处，等高处的长度为2m 以上）。
1.3.7下锚处非工作支接触线导高为H+500mm（H为工作支接触线导高），下锚非工作支接触线平缓抬高。
1.3.10锚段关节式电分相中性区长度符合设计要求，地面传感器的纵向距离应符合设计要求（见附录4），允许误差±1m。
（二）准备工作1. 人员：车梯作业不少于11人，作业车作业不少于7人（不含司机）。
2. 工具：绝缘车梯（作业车）、绝缘滑轮组（或紧线器）、扭力扳手、扭铁板、木榔头、测量工具、安全工具、防护工具等。
3. 材料：吊弦线夹、定位线夹、定位环、锚支定位卡子、Φ3.5不锈钢丝、黄油等。
（三）检修步骤1. 检调转换柱处两接触悬挂间的水平距离和垂直距离。
接触网的组成
乌鲁木齐供电段职工教育科
10
第11页/共58页
3.承 力 索
•
接触网承力索的作用是通过吊弦将接触线悬挂起来。承力索还可承载一定电
流来减小牵引网阻抗，降低电压损耗和能耗。
承力索根据材质可分为铜承力索、钢承力索、铝包钢承力索。
承力索
吊弦
2024/8/1
接触线
承力索
11 第12页/共58乌页鲁木齐供电段职工教育科
迹范围内，保证接触线与受电弓不
脱离，并将接触线的水平负荷传给
支柱。
定位管
定位器
2024/8/1
3 第4页/共58乌页鲁木齐供电段职工教育科
一 、接触网的组成
•
支柱与基础用以承受接触悬挂、支持和定位装置的全部负荷，并将接触悬
挂固定在规定的位置和高度上。我国接触网中采用预应力钢筋混凝土支柱和钢
柱，基础是对钢支柱而言的，即钢支柱固定在下面的钢筋混凝土制成的基础上，
2024/8/1
12 第13页/共58乌页鲁木齐供电段职工教育科
5.接 触 线
• 接触线也是接触网中重要的组成部分之一。电力机车运行中其受电弓滑板直 接与接触线摩擦，并从接触线上获得电能。性能、接触线截面积的选择应满 足牵引供电计算的要求。
2024/8/1
接 触 线
受 电 弓
受电弓在接触线下滑行
接触线截面图
2024/8/1
32 第33页/共58乌页鲁木齐供电段职工教育科
14.软横跨与硬横跨
•
软横跨是多股道站场接触悬挂
的横向支持设备。
软
横
还有一种硬横跨形式，即固定
跨
在位于电气化线路两侧支柱上实腹
钢结构(硬横梁)上。客运专线站区
中南通道八跨三断口锚段关节式电分相施工技术
中南通道八跨三断口锚段关节式电分相施工技术张裔;解立强【摘要】Taking the railway in Central South channel as an example, this paper introduces the layout, main construction technology standard, adjusting methods of articulated electric phase for “eight to three” fracture anchor section with neutral section and air gap insulation, and magnetic pillow layout of auto-passing phase. .%以山西中南部铁路通道为例，介绍带中性段、空气间隙绝缘的八跨三断口锚段关节式电分相的布置、主要施工技术标准、调整方法及自动过分相磁枕布置。
【期刊名称】《石家庄铁路职业技术学院学报》【年(卷),期】2016(015)003【总页数】6页(P7-12)【关键词】分相;接触网;调整;标准;自动过分相【作者】张裔;解立强【作者单位】中铁电气化局集团有限公司电气化公司北京 100036;中铁电气化局集团有限公司电气化公司北京 100036【正文语种】中文【中图分类】U227山西中南部铁路通道在牵引变电所、AT分区所出口附近设置接触网电分相装置，由于山西中南部铁路通道山西段桥隧占比为70.7 %，大部分电分相设置在隧道内及桥梁上。
根据施工图设计要求，在路基段及隧道内锚段关节式电分相采用八跨三断口锚段关节式形式，在桥梁区段锚段关节式电分相采用十一跨三断口关节式形式。
