康佳自制电源分析与维修
名师论道康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(下)
\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。
(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。
若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。
(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。
若无电压输出，主要原因是幵关电源未工 作。
接下来测量开关管V W901 D极的+300V电压是否正常。
若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。
若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。
测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。
测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。
同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。

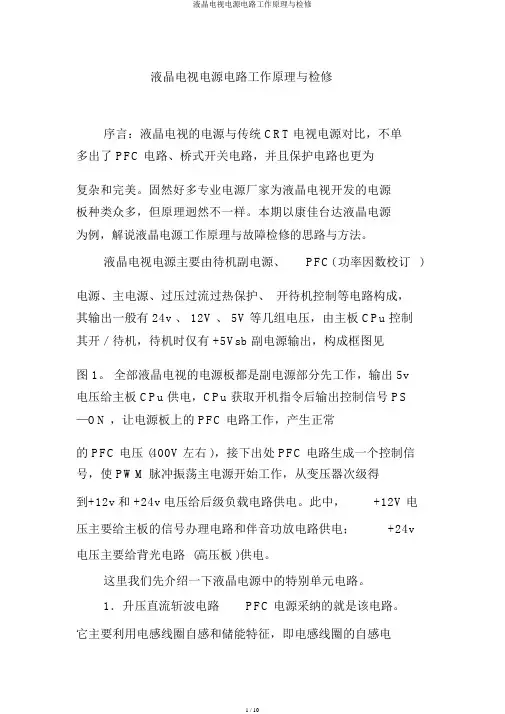

液晶电视电源电路工作原理与检修
液晶电视电源电路工作原理与检修序言：液晶电视的电源与传统 CRT 电视电源对比，不单多出了 PFC 电路、桥式开关电路，并且保护电路也更为复杂和完美。
固然好多专业电源厂家为液晶电视开发的电源板种类众多，但原理迥然不一样。
本期以康佳台达液晶电源为例，解说液晶电源工作原理与故障检修的思路与方法。
液晶电视电源主要由待机副电源、PFC( 功率因数校订)电源、主电源、过压过流过热保护、开待机控制等电路构成，其输出一般有 24v 、 12V 、 5V 等几组电压，由主板 CPu 控制其开／待机，待机时仅有 +5Vsb 副电源输出，构成框图见图 1。
全部液晶电视的电源板都是副电源部分先工作，输出 5v 电压给主板 CPu 供电，CPu 获取开机指令后输出控制信号 PS —ON ，让电源板上的 PFC 电路工作，产生正常的 PFC 电压 (400V 左右 )，接下出处 PFC 电路生成一个控制信号，使 PWM 脉冲振荡主电源开始工作，从变压器次级得到+12v 和 +24v 电压给后级负载电路供电。
此中，+12V 电压主要给主板的信号办理电路和伴音功放电路供电；+24v 电压主要给背光电路 (高压板 )供电。
这里我们先介绍一下液晶电源中的特别单元电路。
1．升压直流斩波电路PFC 电源采纳的就是该电路。
它主要利用电感线圈自感和储能特征，即电感线圈的自感电动势老是阻挡经过其电流的变化：当电流增大时，自感电动势与本来电流方向相反；当电流减小时，自感电动势的方向与本来电流方向相同。
这里的“阻挡”，不是“阻挡”，而是“延缓”是使回路中本来的电流变化得迟缓一些。
升压原理如图 2。
上边是 Q1 导通状态图，下边是 Q1 截止状态图。
当 Q1 导通时，电源 Ue 经过 L3 、Q1 构成回路，在 L3 上产生左正右负的自感电动势 UL ，D1 反向截止 (Q1 、D1 、c3 是一组回路 )；当 Q1 截止时， L3 上的自感电动势立刻逆转，阻挡电流突降， UL 变为左负右正，这时 Ue 和 UL 两组电源进行串连叠加，D1 正导游通对 c3 充电，获取 B+ 电源给负载供电。
FAN7530+FSGM300N+FSFR1700方案电源电路分析与检修
摘自《液晶彩电电源板维修易点通》贺学金主编机械工业出版社出版提 高 篇第三章典型的液晶彩电独立电源分析与检修第二节FAN7530+FSGM300N+FSFR1700方案电源电路分析与检修康佳KPS+L180C3-01（34006817）超薄型电源板采用FAN7530+FSGM300N+FSFR1700集成电路组合方案，应用在如康佳LED42IS97N型LED液晶彩色电视机等超薄液晶彩电中。
一、电源电路组成1．电源实物图解康佳KPS+L180C3-01电源板，集成电路采用FAN7530+FSGM300N+FSFR1700组合方案，为主板和LED驱动电路提供5VSB、+12V和+24V三组电压。
该电源板主要元器件组装结构如图3-9、3-10所示。
图3-9 康佳KPS+L180C3-01电源板正面元器件分布图图3-10 康佳KPS+L180C3-01电源板背面元器件分布图2．电路组成方框图该电源板电路组成方框图如图3-11所示，由四部分组成：一是市电输入抗干扰电路和市电整流滤波电路；二是以FAN7530为核心组成的PFC电路，输出PFC-380V电压；三是以FSFR1700为核心组成的主开关电源，为主板负载电路提供+24V、+12V电压；四是以FSGM300N为核心组成的副电源电路，不但为主板控制系统提供+5VSB电压，还为驱动电路FAN7530和FSFR1700提供VCC工作电压，待机采用控制PFC电路FAN7530和主开关电源FSFR1700驱动电路VCC供电的方式。
图3-11 康佳KPS+L180C3-01电源板电路组成方框图接通电源后，交流220V输入电压经抗干扰电路后，通过市电整流滤波，产生约300V 的V AC脉动直流电压；再经PFC电路产生PFC-380V电压，该电压待机状态为300V，开机状态升高为380V左右，为副电源和主电源供电。
通电后副电源首先工作，为主板控制系统提供5VSB电压，控制系统工作后为电源板送入PS_ON开机高电平控制电压，副电源提供的VCC电压经待机控制电路为驱动电路FAN7530和FSFR1700提供工作电压，PFC电路和主电源电路启动工作，市电整流滤波后为电源板提供约300V电压，经PFC电路校正后，提升到约380V，为主副电源供电，主电源工作后，为主电路板和LED驱动电路板提供+12V和+24V电源，整机进入开机收看状态。
康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(中)
丨道:D A O康佳液晶电视35017517型四含_驱动极ff 关电源、背光电路分析与故障裣修(中)(上接3期）H! L E D 背k 驱动电路分析L E D 背光驱动电路由三部分电路组成，一是由OCP 8121(N 701)为核心组成的升压和恒流驱 动控制电路；二是由储能电感L 705、升压开关管V 701、升压二极管VD 753、滤波电容C 753组成的升压电路；三是由开关管V 752为核心构成的L ED 背光灯恒流控制电路。
L ED 背光驱动电路如图4所示。
1.0CP 8121 简介OCI>8121是灿瑞半导体有限公司开发生产的专用于液晶电视的LED 背光驱动1C ,内部集成P W M 升压变换控制和L E D 灯串恒流驱动两种功能电路。
O C P 8121引脚功能与实测电压见表2。
2. L E D 驱动芯片启动电路二次开机后，开关电源输出的VBL _100V (实 测为24V )为升压输出电路供电，同时经R 709、R 701与R 702分压取样后为N 701①脚提供3V以上高电平检测电压;VCC _12V 经R 703限流为N 701②脚供电；主芯片送来的BKLT _E N 点灯电压，经R 704送到N 701③脚（E N A )后驱动控制芯 片启动工作。
3. L E D 升压电路O C P 8121启动后，从其⑮脚(D R V )输出升压驱动脉冲，经R 721送到升压开关管V 701的G 极，使V 701工作于开关状态。
当D R V 升压驱动 脉冲为高电平时,V 701导通，电感L 705储能；当 驱动脉冲为低电平时,V 701截止,L 705产生反向 的电感电压与输入的24V 电压叠加，通过二极管□贺学金VD 753续流和电容C 753滤波后得到约45V 的直流电压，送给屏内L E D 灯条。
该机屏内有两根灯 条，两根灯条串联。
4.恒流控制、调光电路开机后，主芯片送来的调光控制脉冲信号 (BKLT_ADJ )经 R 705 送到 OCP 8121 ⑥脚 P W M 调光信号输入端。

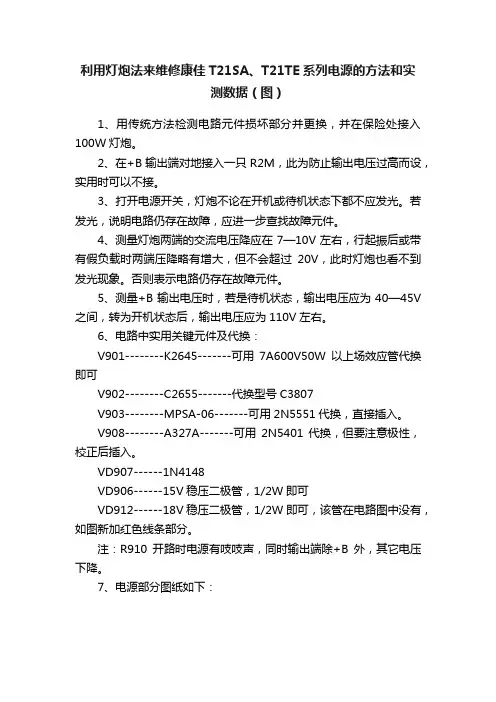

利用灯炮法来维修康佳T21SA、T21TE系列电源的方法和实测数据（图）
