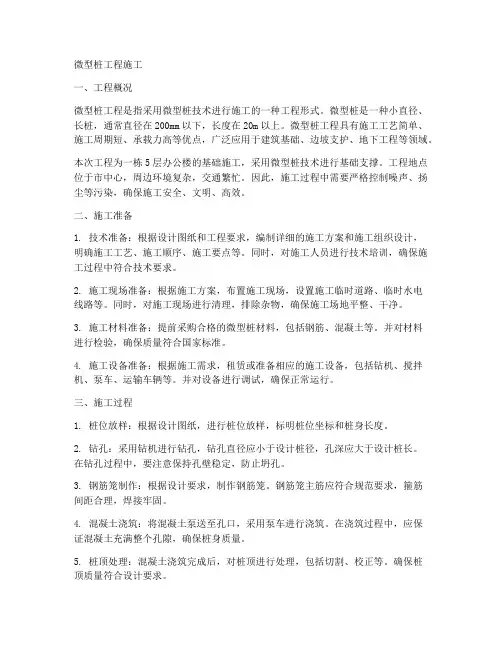

微型桩施工方法

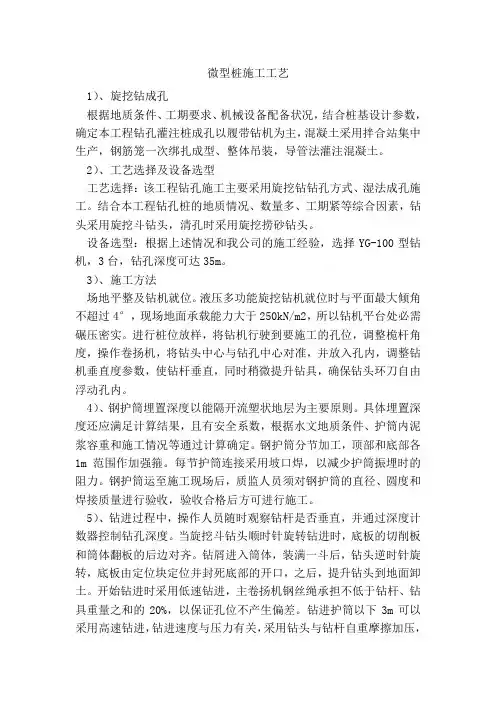

微型桩施工工艺

1）、旋挖钻成孔

根据地质条件、工期要求、机械设备配备状况，结合桩基设计参数，确定本工程钻孔灌注桩成孔以履带钻机为主，混凝土采用拌合站集中生产，钢筋笼一次绑扎成型、整体吊装，导管法灌注混凝土。

2）、工艺选择及设备选型

工艺选择：该工程钻孔施工主要采用旋挖钻钻孔方式、湿法成孔施工。结合本工程钻孔桩的地质情况、数量多、工期紧等综合因素，钻头采用旋挖斗钻头，清孔时采用旋挖捞砂钻头。

设备选型：根据上述情况和我公司的施工经验，选择YG-100型钻机，3台，钻孔深度可达35m。

3）、施工方法

场地平整及钻机就位。液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面承载能力大于250kN/m2，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。

4）、钢护筒埋置深度以能隔开流塑状地层为主要原则。具体埋置深度还应满足计算结果，且有安全系数，根据水文地质条件、护筒内泥浆容重和施工情况等通过计算确定。钢护筒分节加工，顶部和底部各1m范围作加强箍。每节护筒连接采用坡口焊，以减少护筒振埋时的阻力。钢护筒运至施工现场后，质监人员须对钢护筒的直径、圆度和焊接质量进行验收，验收合格后方可进行施工。

5）、钻进过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋转钻进时，底板的切削板和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底板由定位块定位并封死底部的开口，之后，提升钻头到地面卸土。开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%，以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进，钻进速度与压力有关，采用钻头与钻杆自重摩擦加压，

150MPa压力下，进尺速度为20cm/min；200MPa压力下，进尺速度为30cm/min；260MPa压力下，进尺速度为50cm/min。

6）、泥浆采用膨润土、火碱以及纤维素混合而制，在泥浆池中用搅浆机将泥浆搅拌好后，泵入孔内，旋挖钻均匀缓慢钻进，这样既钻进又起到泥浆护壁的作用。钻进时掌握好进尺速度，随时注意观察孔内情况，及时补加泥浆保持液面高度。泥浆制备应注意两个方面：一是泥浆的指标问题，其比重一般应控制在1.05～1.2之间，粘度控制在17～20s，砂率控制在4%以内。常用的泥浆材料，一般使用优质澎润土加烧碱、聚丙稀酰胺或纤维素等配置；二是补浆的速度，泥浆补充一般采用泵送方式，其速度以保证液面始终在护筒面以上为标准，否则有可能造成塌孔，影响成孔质量。

7）、用捞砂钻头将沉淀物清出孔位。要求沉碴厚度不大于10cm。在灌注混凝土前，用高压水吹底翻渣，进一步减少桩底沉碴厚度。8）、钻孔前先用水准仪确定护筒标高，并以此作为基点，按设计要求的孔底标高计算孔深，以钻具长度确定孔深，孔深偏差不短于设计深度，超钻深度不大于50cm；孔径用检孔器测量，若出现缩径现象应进行扫孔，符合要求后方可进行下道工序。

9）、钻孔异常处理

①、坍孔处理

钻孔过程中发生坍孔后，要查明原因进行分析处理，可采用加深埋护筒等措施后继续钻进。根据现场情况也可在泥浆中加入大量的干锯末，同时增大泥浆比重（控制在1.15～1.4之间），改善其孔壁结

构。钻头每次进入液面时，速度要非常缓慢，等钻头完全进入浆液后，再匀速下到孔底，每次提钻速度控制在0.3～0.5m/s。坍孔严重时，应回填重新钻孔。

②、缩孔处理

钻孔发生弯孔缩孔时，一般可将钻头提到偏孔处进行反复扫孔，直到钻孔正直，如发生严重弯孔和探头石时，应采用小片石或卵石与黏土混合物，回填到偏孔处，待填料沉实后再钻孔纠偏。

③、埋钻和卡钻处理

埋钻主要发生在一次进尺太多和在砂层中泥浆沉淀过快；卡钻则主要发生在钻头底盖合拢不好，钻进过程中自动打开或在卵石地层钻进时，卵石掉落卡钻等。

埋钻或卡钻发生后，在钻头周围肯定沉淀了大量的泥浆，形成很大的侧阻力。因此处理方案应首先消除阻力，严禁强行处理，否则有可能造成钻杆扭断、动力头受损等更严重的事故。事故发生后，应保证孔内有足够的泥浆，保持孔内压力，稳定孔壁防止坍塌，为事故处理奠定基础。

10）、钢筋笼制作、安装

①、制作

钢筋笼采用劲型骨架在现场钢筋加工厂制作。在加强箍上等间距标出主筋位置，先将6～8根主筋依次逐根焊接在加强箍上，形成钢筋骨架，随后将其它主筋均匀焊接到钢筋骨架上，形成整个骨架，最后，将箍筋按设计图纸间距点焊在钢筋骨架上。

②、根据钢筋笼的上下位置布置主筋的接头位置，绑扎时要求每个接头断面的接头数量不得多于主筋数量的50%，钢筋笼必须严格按设计图纸制作，焊缝要平整、光滑、密实、无气泡、无包渣。钢筋笼钢筋骨架偏差见下表：

③、安装

钢筋笼利用吊机整体吊装到孔内，钢筋笼上口到达护筒口上方时，用型钢扁担将钢筋笼搁置在护筒上。由于钢筋笼较长，且要求整体一次吊装，所以必须考虑到起吊和移位时的钢筋笼变形控制。

为了保证钢筋笼起吊时不变形，宜用两点吊。第一吊点设在骨架的下部，第二吊点设在骨架长度的中点到上三分之二点之间。起吊时，先提第一吊点，使骨架稍提起，再与第二吊点同时起吊。随着第二吊点不断上升，慢慢放松第一吊点，直到骨架与地面或平台垂直，停止第一吊点起吊，用劲形骨架固定。

吊放钢筋笼入孔时应对准孔位轻放、慢放入孔，入孔后应徐徐下放。若遇阻力应停止下放，查明原因进行处理。严禁高起猛落、碰撞和强行下放。

为保证钢筋笼竖向轴线垂直度及混凝土保护层厚度，应在钢筋笼外周采用焊接钢筋耳环或绑扎与桩基混凝土同标号预制块形式进行控制。

钢筋笼入孔后，按设计要求检查安放位置并作好记录。符合要求后，钢筋笼上端可采取钢筋连接加长4根主筋的措施，延至孔口定位，防止钢筋笼因自重下落或灌注混凝土时往上窜动造成错位。

桩身混凝土灌注完毕，达到初凝后即可解除钢筋笼的固定措施。④、钢筋笼上浮的处理

钢筋笼上浮发生于灌注混凝土的导管位于钢筋笼底部或更下方而混凝土埋管深度已经较大时，此时钢筋笼靠自身重力及孔壁的摩擦力来抵抗混凝土上顶力、摩擦力及泥浆的浮力，一旦失去平衡，钢筋笼就会上浮。

为防止钢筋笼上浮，应加强观察，以便及时发现问题，并在钢筋笼顶施加竖向的约束，如将钢筋笼顶部钢筋接长，焊于护筒顶部，一方面阻止钢筋笼上浮，另一方面可悬挂住钢筋笼，以保证钢筋笼的垂直度。
