《暖通空调培训》课件
合集下载
2024全新暖通空调培训课件
2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。
教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。
具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。
3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。
4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。
5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。
二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。
2. 学会根据建筑物的实际情况选择合适的暖通空调设备。
3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。
4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。
三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。
难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。
四、教具与学具准备教具：暖通空调模型、图片、视频等。
学具：笔记本、笔、教材等。
五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。
2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。
3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。
4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。
5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。
6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。
7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。
六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
工作原理：制冷循环、制热循环、通风换气等。
《暖通空调讲义》课件
供暖系统的运行管理需要定期检查和维护，确保系统正常运行，同时也要 注意节能和环保。
通风系统工作原理
01
通风系统通过送风口和排风口 的设计，使室内空气得到循环 流通，保证室内空气的新鲜度 和质量。
02
通风系统通常包括送风口、排 风口、过滤器、控制系统等部 分，需要根据不同的建筑和环 境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系 统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需 要定期检查和维护，确保系 统正常运行，同时也要注意 节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温 度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝 器、压缩机、膨胀阀等部分，需要根据不同的 气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部 件进行全面检查，发现并解决潜 在问题。
定期保养
专业团队会根据暖通空调的使用 情况和客户需求，制定合理的维 护保养计划，确保设备长期稳定 运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调 系统能效的关键措施，包括设备能效 标准、系统能效标准等。
03
通风系统的运行管理需要定期 检查和维护，确保系统正常运 行，同时也要注意节能和环保 。
通风系统工作原理
01
通风系统通过送风口和排风口 的设计，使室内空气得到循环 流通，保证室内空气的新鲜度 和质量。
02
通风系统通常包括送风口、排 风口、过滤器、控制系统等部 分，需要根据不同的建筑和环 境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系 统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需 要定期检查和维护，确保系 统正常运行，同时也要注意 节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温 度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝 器、压缩机、膨胀阀等部分，需要根据不同的 气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部 件进行全面检查，发现并解决潜 在问题。
定期保养
专业团队会根据暖通空调的使用 情况和客户需求，制定合理的维 护保养计划，确保设备长期稳定 运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调 系统能效的关键措施，包括设备能效 标准、系统能效标准等。
03
通风系统的运行管理需要定期 检查和维护，确保系统正常运 行，同时也要注意节能和环保 。

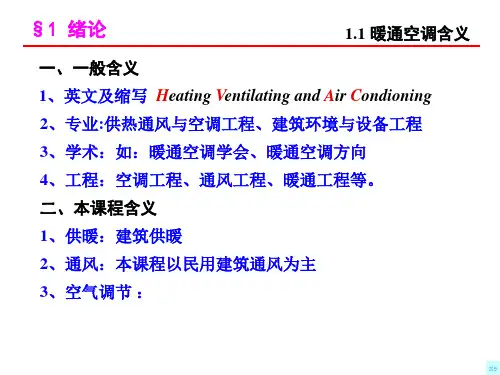

暖通空调PPT课件
1.3 HVAC的技术发展
一、设备、材料、方法
1、高效换热：如何提高制冷机、换热器能能效。如：微尺
度换热。
2、制冷剂、管材
3、新的方法，如：温湿度独立控制空调系统
二、自控
1、HVAC系统自控的现状
2、HVAC系统对自控的要求
3、智能建筑与楼控系统。
xe
§1 绪论
1.3 HVAC的技术发展
2、节能要求与规范
（GB50736-2012）规定： 严寒地区：18-24 ℃ 夏热冬冷地区：16-22 ℃
§2 负荷计算
2.2 室外空气计算参数与室内设计标准
5）确定方法：主要考虑一下方面因素确定 a 房间（建筑）的使用功能以及标准（档次）要求 b 生活水平及习惯 c 各类建筑规范的相应要求 d 节能要求 注意：①节能与舒适要求；②节能设计标准；③工艺与舒适 要求。
L=∑(l∙L1∙n) l：房间某朝向可开启门窗缝隙长度,m
xe
§2 负荷计算
2.3 供暖负荷计算
L1：每m缝隙渗透的冷空气量m3/h.m,查表获取 n：朝向修正系数，查表获取。 （2）换气次数法：L=N∙V N：换气次数，V：房间体积m3 居住建筑房间换气次数如下：
房间暴露 情况
换气次数
一面有外 窗或门
xe
§2 负荷计算
2.3 供暖负荷计算
（二）、冷风渗透耗热量 计算公式：Q2=0.278 Cp L ρw(tn-tw′) (W) Cp：空气定压质量比热,kJ/kg.℃,一般取1.01 ρw：空气密度,kg/m3 L：渗入室内的冷空气体积流量m3/h
L的确定 1、多层建筑 （1）缝隙法（忽略热压作用和风速沿高度变化）
xe
§2 负荷计算
《暖通空调讲解》PPT课件
利用人工智能技术，对暖通空调系统 进行自主学习和优化，提高能效和舒 适度。
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。
智能控制系统架构和功能模块
系统架构
包括感知层、传输层、数据层、应 用层等，实现数据的采集、传输、 处理和应用。
功能模块
包括设备管理、能耗监测、环境监 控、智能控制等模块，满足不同的 应用需求。
数据采集、传输和处理技术
数据采集技术
量等。
03
行业标准对企业国际合作的影响
分析行业标准对企业国际合作的作用，包括促进国际交流、推动国际合
作等。
未来发展趋势预测
暖通空调行业技术发展趋势
预测未来暖通空调行业技术的发展方向和趋势，如智能化、高效节能等。
暖通空调行业市场发展趋势
分析未来暖通空调行业市场的发展前景和趋势，如市场规模、竞争格局等。
替换部件法
对于损坏的部件或组件，采用替换法进行维 修或更换。
05
智能化技术在暖通空调中 应用
智能化技术发展趋势
物联网技术应用
将暖通空调系统与物联网相结合，实 现远程监控、智能控制等功能。
云计算技术应用
通过云计算平台，对大量数据进行存 储和分析，为暖通空调系统的智能化 提供数据支持。
人工智能技术应用
输入功率
空调设备运行时消耗的电能，单位通常为kW或W。
制冷剂类型和充注量
制冷剂种类及其充注量直接影响设备的制冷效果和环保性能。
辅助设备功能及作用
01
02பைடு நூலகம்
03
04
风机
提供空气循环动力，确保室内 空气均匀分布。
过滤器
过滤空气中的灰尘、细菌等污 染物，提高室内空气质量。
膨胀阀/节流装置
控制制冷剂流量，实现制冷剂 的节流降压。
暖通空调PPT课件
散热器采暖：以对流散热为主（★）。 辐射采暖：以辐射散热为主，如：低温热水地板辐射 采暖、电热膜采暖、高温辐射采暖等。
6
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
二、通风 1、定义：即通过通风换气，达到控制室内污染物浓度或含 量满足卫生标准要求，具体：
收集室内污染空气--（净化处理，如除尘、净化等）-室外大气；
室外新鲜空气--（净化处理，如过滤）--送入室内。 注：（1）污染物：指有害气体、粉尘、高温、高湿等
（2）通风只能在一定程度上调节室内空气的温度与 湿度。
7
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
2、方式 （1）机械排风+自然进风 （2）机械进风+自然披风 （3）机械排风+机械进风 （4）自然进风+自然排风 3、一般组成：机械排风+机械进风为例， 排风系统：
一、采暖 1、定义：冬季，为维持房间空气一定的温度，必须向房间 提供一定的热量，为向房间提供热量所采取的设施系统，称 为采暖或采暖系统。 2、一般组成 （1）热源：锅炉、市政热网+换热、废热、余热、可再生能 源等。 （2）输热系统：把热量从热源处输送、分配到采暖房间。 （3）散热设备：加热房间空气，维持房间要求的温度。
4、分类
（1）按冷热源、空气处理是否集中分：
集中式：冷热源集中、空气处理集中（★）
半集中式：冷热源集中、空气处理集中部分集中、部
分分散（★）
14
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
分散式：冷热源与空气处理为一个整体，每个空调房
间均须布置，如：分体式空调。
注：说明解释（1）中央空调；（2）户式中央空调。
6
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
二、通风 1、定义：即通过通风换气，达到控制室内污染物浓度或含 量满足卫生标准要求，具体：
收集室内污染空气--（净化处理，如除尘、净化等）-室外大气；
室外新鲜空气--（净化处理，如过滤）--送入室内。 注：（1）污染物：指有害气体、粉尘、高温、高湿等
（2）通风只能在一定程度上调节室内空气的温度与 湿度。
7
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
2、方式 （1）机械排风+自然进风 （2）机械进风+自然披风 （3）机械排风+机械进风 （4）自然进风+自然排风 3、一般组成：机械排风+机械进风为例， 排风系统：
一、采暖 1、定义：冬季，为维持房间空气一定的温度，必须向房间 提供一定的热量，为向房间提供热量所采取的设施系统，称 为采暖或采暖系统。 2、一般组成 （1）热源：锅炉、市政热网+换热、废热、余热、可再生能 源等。 （2）输热系统：把热量从热源处输送、分配到采暖房间。 （3）散热设备：加热房间空气，维持房间要求的温度。
4、分类
（1）按冷热源、空气处理是否集中分：
集中式：冷热源集中、空气处理集中（★）
半集中式：冷热源集中、空气处理集中部分集中、部
分分散（★）
14
xe
§1 绪论
1.2 HVAC系统一般组成、原理及分类
分散式：冷热源与空气处理为一个整体，每个空调房
间均须布置，如：分体式空调。
注：说明解释（1）中央空调；（2）户式中央空调。
暖通空调培训课件PPT(共 62张)
高层建筑：H>24m的公共建筑和工业建筑； 10层及10层以上住宅。
高度增加，竖向失调。不超压，不汽化，不 倒空。
一、分区式高层建筑热水采暖系统 垂直方向分成两个或以上独立系统。高、低区。解
决超压和垂直失调。 低区：直接连接， 高区：1间接连接；2双水箱或单水箱。
1. 高区间接 连接，P53 图3-17 采用换热器， 高区与室外 管网压力隔 绝。外网供 水温度较高。
3.1.3 全水空调系统（风机盘管） 水承担房间冷（热）负荷。末端：风机盘管 优点：P32 1. 输送能耗低，占空间小 2. 适用灵活，调控方便，节省运行费用 3. 各房间空气不串通，防止空气交叉污染，空
气品质 4. 占面积小。除冷、热源机房外，无其他机房
全水空调系统（风机盘管）
缺点：P32 1. 比全空气系统维护量大 2. 无加湿功能 3. 新风，只能靠渗透或开窗，无组织通风 4. 风机盘管的噪声 5. 应用范围受限制：静音（录音、广播）、空
气品质高、湿度。
全水空调系统与热水采暖的对比：
1、功能：空调——冬、夏使用；采暖——冬季使用。 2、末端：空调——风机盘管或空调机组，强制循
环，室内温、湿度均匀。 采暖——散热器，自然循环；不耗电，
无风机噪声。 3、维修管理：空调——工作量大； 4、造价：空调——价格高。
3.2 全水系统的末端装置
不能解决超 压问题。垂 直双线、水 平双线。
散热器平均 温度接近， 解决失调。
三、单双管混合式系统
垂直方向分组，各组内双 管，组间单管。
集单、双管优点。解决失 调以及散热器支管过粗。
四、热水和蒸汽混合式系统
特高建筑，当H>160m 时，管路超压，分层，最 高层用蒸汽，汽-水换热器。 下层用热水。
高度增加，竖向失调。不超压，不汽化，不 倒空。
一、分区式高层建筑热水采暖系统 垂直方向分成两个或以上独立系统。高、低区。解
决超压和垂直失调。 低区：直接连接， 高区：1间接连接；2双水箱或单水箱。
1. 高区间接 连接，P53 图3-17 采用换热器， 高区与室外 管网压力隔 绝。外网供 水温度较高。
3.1.3 全水空调系统（风机盘管） 水承担房间冷（热）负荷。末端：风机盘管 优点：P32 1. 输送能耗低，占空间小 2. 适用灵活，调控方便，节省运行费用 3. 各房间空气不串通，防止空气交叉污染，空
气品质 4. 占面积小。除冷、热源机房外，无其他机房
全水空调系统（风机盘管）
缺点：P32 1. 比全空气系统维护量大 2. 无加湿功能 3. 新风，只能靠渗透或开窗，无组织通风 4. 风机盘管的噪声 5. 应用范围受限制：静音（录音、广播）、空
气品质高、湿度。
全水空调系统与热水采暖的对比：
1、功能：空调——冬、夏使用；采暖——冬季使用。 2、末端：空调——风机盘管或空调机组，强制循
环，室内温、湿度均匀。 采暖——散热器，自然循环；不耗电，
无风机噪声。 3、维修管理：空调——工作量大； 4、造价：空调——价格高。
3.2 全水系统的末端装置
不能解决超 压问题。垂 直双线、水 平双线。
散热器平均 温度接近， 解决失调。
三、单双管混合式系统
垂直方向分组，各组内双 管，组间单管。
集单、双管优点。解决失 调以及散热器支管过粗。
四、热水和蒸汽混合式系统
特高建筑，当H>160m 时，管路超压，分层，最 高层用蒸汽，汽-水换热器。 下层用热水。
暖通空调ppt课件
2. 地下汽车库按防烟分区设置排烟系统，系统排烟量 按6次/时换气计算。
3. 无直接自然通风，且长度超过20m的内走道和面积 超过100m2，且经常有人停留的无窗及设固定窗的房间 设排烟系统，系统排烟量按每平方米60m3/h计算。
4. 中庭按照规范设置排烟设施。
5. 风管穿防火墙及在与穿楼层风管系统的主管相接的 支管上设70℃熔断的防火阀。
暖通空调
1
2021精选ppt
c一． 设计依据
1.《高层民用建筑设计防火规范》GB50045-95（2001年 版）
2. 《建筑设计防火规范》GBJ16-87（2001年版） 3.《汽车库、修车库、停车场设计防火规范》GB50067-
97 4..《采暖通风与空调设计规范》（GBJ19－87） 5.《民用建筑采暖通风设计技术措施》
2.所有的男女厕所均设有排风系统，排风量按10~15次/ 时换气计算。
3.地下汽车库设排风系统，系统排风量按6次/时换气计 算。
4.水泵房通风量按10次/时换气计算。
5.变配电室、热交换器室的通风量按实际放热量计算确 定。
6
2021精选ppt
六．排烟部分
1. 主体大楼的防烟楼梯间、防烟楼梯和消防电梯间前 室分别设置正压送风系统。
3.连廊采用VRV空调方式。 4.档案室根据要求采用恒温恒湿的空调机组。 5.电梯机房的设分体式空调机组。
6.其它分散在各处且与中央空调系统运行时间不一致的 空调房间采用独立的空调系统。
5
2021精选ppt
五.通风部分
1.各类大、中会议室及餐厅等大空间房间除设计空调系
统外，还设有独立的排风系统，改善室内 的空气品质。
6.建筑专业提供的方案及业主指导意见
暖通空调专业识图培训课件
第5章 暖通空调专业识图
5.1.2 暖通空调工程的主要设备
❖ 2. 空调热源设备 ❖ (1) 暖通空调热源设备的分类 ❖ 按热源介质分可分为蒸汽锅炉和热水锅炉；按能源燃料种类
分可分为燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉和热泵设 备；按设备承压分可分为常压热水锅炉、真空锅炉、承压锅 炉；按热源的来源可分为自备热源、城市供热、工厂余热和 废热等。 ❖ (2) 蒸汽锅炉 ❖ 蒸汽锅炉根据提供蒸汽的压力分为压力锅炉和低压生活锅炉。 承压低于0.1MPa的蒸汽锅炉在暖通空调供热中属于低压锅 炉，不受压力容器类相关标准规程的监督。承压大于等于 0.1MPa的蒸汽锅炉属压力容器，应当遵守蒸汽锅炉监察规 程的规定，空调热源所选择的蒸汽锅炉一般是压力容器。中 选用蒸汽锅炉作热源时，需要进行二次换热，将蒸汽通过热 交换器加热空调循环水。
❖ (4) 溴化锂汲取式冷水机组 ❖ 溴化锂汲取式冷水机组是利用水在高真空度状态低沸点蒸发汲取热量而到达制冷目的的制冷设备
。溴化锂水溶液作为汲取剂汲取其蒸发的水蒸汽，从而使制冷机连续运转，形成制冷循环。 ❖ 溴化锂汲取式冷水机组一般可分为蒸汽型、直燃型和热水型等类型，直燃型包括燃油和燃气两种
。它们之间的区别主要在于高压发生器，在高压发生器内汲取水蒸汽后变成的溴化锂稀溶液被加 热蒸发，浓缩成溴化锂浓溶液，这个过程是吸热过程，其热源可以是蒸汽、热水，也可以是直接 在高压发生器内燃烧燃料如油或气。所以，上述溴化锂冷水机组的分类和命名，主要是根据高压 发生器所应用的热源类别而定。溴化锂汲取式冷水机组的优点是：以热能驱动，不直接耗用大量 电能；不应用氟利昂类制冷剂，制冷剂采用水，对环境无影响，有利于环境保护；运行平稳，无 噪声，无振动。 ❖ 对于直燃型溴化锂汲取式冷水机组，夏季制冷，冬季可以制热，也可以同时供冷和供热，除了满 足空调冷、热源的要求外，还可以提供其它生活方面的供热，做到了一机多用，可以节省占地面 积和投资。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
§1 空调系统
为什么需要空调
屋顶
太阳
玻璃 外墙
人 渗透
灯 电脑等设备地板《暖通空调培训》隔墙§1 空调系统
为什么需要空调
湿度
A
舒适区域
70°F
[21.2°C]
80°F
[26.7°C]
干球温度
《暖通空调培训》
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
空调原理
液体
液变气 吸收热量
气体
《暖通空调培训》
空气-水系统：同时采用新风机和水来负担室内 的负荷。经济而实用，为大多数用户采用，比如新 风机组加风机盘管系统。
冷剂系统：将制冷系统的蒸发器直接放在室内吸 收余湿余热，通常用于分散安装的局部空调机组。但 由于冷剂管道不便于长距离运输，所以不宜作为集中 空调系统使用。
《暖通空调培训》
§1 空调系统
空调系统的分类
按照空气来源分
封闭式系统：处理的空气全部来自空调房间本 身，没有室外空气补充，完全为再循环空气。 冷热耗量最少，但不适用于有人长期停留的场 合。如设备机房
直流式系统：处理的空气全部来自室外，空气 经处理后送入室内，然后全部排出室外。在放 射性实验室、及散发有害物的车间、手术室等 场合采用。冷热量消耗最大，可考虑在系统中 采用热回收装置来节约能源。如厨房
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
空调原理
分体空调原理
《暖通空调培训》
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
所谓“中央空调系统”由哪些部分构成？ 1．冷、热源部分（冷冻机、蓄冰装置、锅炉、冷却塔、冷却水泵等） 2．输配部分（一级冷水泵、次级冷水泵、热水泵等） 3．空调末端设备(风机盘管、新风机组、空调机组）
§1 空调系统
全空气系统
◆全空气变风量系统 优点：１）风量随负荷变化而变化，节省风机能耗，运行经济。
２）同一系统可以实现负荷不同、温度要求不同的单个房间的 温度自动控制。
３）适合于建筑物的改建及二次装修，只要在系统设备容量范 围之内，不需对系统进行太大变动。
缺点：１）室内相对湿度控制质量稍差、。 ２）变风量末端装置价格高，控制系统较复杂，设备初投资较高。 ３）风量减少时，会影响室内气流分布。
《暖通空调培训》
§1 空调系统
全空气系统
（1）全空气系统 是指空调房间的负荷全部由经过处理的空气来承担 的空调系统。其主要的系统形式为：冷、热介质（水）不进入被空调房 间而只进入空调机房，被空调房间内只有风管及风口存在。
《暖通空调培训》
§1 空调系统
全空气系统
《暖通空调培训》
§1 空调系统
排风扇 送风口
送风管
消声器
全空气系统
烟气
空
18°C
调
机
房
回风口 25°C
空调房间 24°C
新风 空调机
热湿空气 冷却塔
冷凝水管
制冷机房
冷水管 冷冻水循环泵
制冷机的蒸发器 制冷机的冷凝器
7°C 12°C 37°C
32°C
冷却水管
热水管
60°C
热水锅炉
55°C
冷却水循环泵
热水循环泵
《暖通空调培训》
烟囱
§1 空调系统
半集中式空调系统一般用于多层多室层高较低、热湿负荷不一致，各 室空气不要串通及各房间要求单独调节的场所，如宾馆、酒店、写字 楼等。
《暖通空调培训》
§1 空调系统
空调系统的分类
按照负担室内负 荷所用的介质种 类分类
全空气系统：室内负荷全部由经过处理的空气 来负担。需要较多的空气量才能达到效果，所以需 要加大断面的风道或较高的风速。系统造价高，噪 音大。 全水系统：房间内的热湿负荷完全靠水作为冷 热介质负担。但是仅靠水只能解决余热和余湿问题 不能解决通风换气的问题，所以一般不能单独使用。
《暖通空调培训》
分散系统：冷、热源和空气处理、输送设备集中 设置在一个箱体内，形成紧凑的空调系统，不需 要机房，灵活而分散的设置在空调房间内。例如 多联机；
《暖通空调培训》
§1 空调系统
空调系统的分类
集中式空调系统（即全空气系统）便于管理和维修，但机房占地面积 较大，一般用于房间面积大，热湿负荷变化类似，新风量变化大及对 温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、 厂房、超市等。
适用性：主要用于空调区域的各房间需要分别调节室温，但温度和湿度 控制精度不高的场所，如高档写字楼和一些用途多变的建筑物。
《暖通空调培训》
§1 空调系统
空气-水系统
2) 空气－水系统 空调房间的热湿负荷同时用经过处理的空气和水 来负担的空调系统。其主要的系统形式为：空气与作为冷、热介质的水 同时送进被空调房间，空气解决房间的通风换气或提供满足房间最小卫 生要求的新风量，水则通过房间内的小型空气处理设备来承担房间冷、 热负荷及湿负荷。通常有新风加冷辐射吊顶空调系统、风机盘管机组加 新风空调系统。
混合式系统：最常用的一种系统，采用部分回风 与部分室外新风混合后经处理送入室内。回 风量所占比例越大越经济。
《暖通空调培训》
§1 空调系统
按照使用用途分类
空调系统的分类
使用 用途
舒适性 空调
使室内人员处于舒适状态
工艺性 确保生产中工艺和产品对空气
空调
环境的要求
一般范畴空气调 节
恒温、恒湿及净 化空气调节
室内
机房 《暖通空调培训》
室外
§1 空调系统
空调系统的分类
集中系统：所有空气处理设备（包括风机、 冷却器、加湿器、过滤器等）都设在一个集中 的空调机房内。例如全空气系统；
按照空气处理设备 的设置情况来分
半集中系统：除空调机房外，还设有分散在 房间内的二次设备，一般设有冷热交换装置， 负责对进入房间前的空气进行进一步的补充处 理。例如风机盘管+新风系统；
全空气系统
◆全空气定风量系统 优点：１）空气处理设备集中设置在机房内，维修管理方便
２）可以充分进行通风换气，室内卫生条件好 ３）可以实现全年多工况节能运行调节，经济性好 ４）可以有效地采取消声和减振措施 缺点：１）机房面积大，风道断面大，占用建筑空间多
２）风管系统复杂，布置困难 ３）一个系统供给多个房间，当各房间负荷变化不一致时，无 法进行精确调节。 ４）空调房间之间有风管连通，有可能使各房间产生噪声传播 适用性：主要用于恒温恒湿、无尘室、对噪音要求高的等高级环境的 场合，如净化室、医院手术室、电视台、播音室等。也可用于 大空间房间或居留人员多的场合，如商场、影剧院、 展览厅、餐厅、多功能厅《暖以通空及调体培训育》 馆等。
为什么需要空调
屋顶
太阳
玻璃 外墙
人 渗透
灯 电脑等设备地板《暖通空调培训》隔墙§1 空调系统
为什么需要空调
湿度
A
舒适区域
70°F
[21.2°C]
80°F
[26.7°C]
干球温度
《暖通空调培训》
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
空调原理
液体
液变气 吸收热量
气体
《暖通空调培训》
空气-水系统：同时采用新风机和水来负担室内 的负荷。经济而实用，为大多数用户采用，比如新 风机组加风机盘管系统。
冷剂系统：将制冷系统的蒸发器直接放在室内吸 收余湿余热，通常用于分散安装的局部空调机组。但 由于冷剂管道不便于长距离运输，所以不宜作为集中 空调系统使用。
《暖通空调培训》
§1 空调系统
空调系统的分类
按照空气来源分
封闭式系统：处理的空气全部来自空调房间本 身，没有室外空气补充，完全为再循环空气。 冷热耗量最少，但不适用于有人长期停留的场 合。如设备机房
直流式系统：处理的空气全部来自室外，空气 经处理后送入室内，然后全部排出室外。在放 射性实验室、及散发有害物的车间、手术室等 场合采用。冷热量消耗最大，可考虑在系统中 采用热回收装置来节约能源。如厨房
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
空调原理
分体空调原理
《暖通空调培训》
§1 空调系统
空调原理
《暖通空调培训》
§1 空调系统
所谓“中央空调系统”由哪些部分构成？ 1．冷、热源部分（冷冻机、蓄冰装置、锅炉、冷却塔、冷却水泵等） 2．输配部分（一级冷水泵、次级冷水泵、热水泵等） 3．空调末端设备(风机盘管、新风机组、空调机组）
§1 空调系统
全空气系统
◆全空气变风量系统 优点：１）风量随负荷变化而变化，节省风机能耗，运行经济。
２）同一系统可以实现负荷不同、温度要求不同的单个房间的 温度自动控制。
３）适合于建筑物的改建及二次装修，只要在系统设备容量范 围之内，不需对系统进行太大变动。
缺点：１）室内相对湿度控制质量稍差、。 ２）变风量末端装置价格高，控制系统较复杂，设备初投资较高。 ３）风量减少时，会影响室内气流分布。
《暖通空调培训》
§1 空调系统
全空气系统
（1）全空气系统 是指空调房间的负荷全部由经过处理的空气来承担 的空调系统。其主要的系统形式为：冷、热介质（水）不进入被空调房 间而只进入空调机房，被空调房间内只有风管及风口存在。
《暖通空调培训》
§1 空调系统
全空气系统
《暖通空调培训》
§1 空调系统
排风扇 送风口
送风管
消声器
全空气系统
烟气
空
18°C
调
机
房
回风口 25°C
空调房间 24°C
新风 空调机
热湿空气 冷却塔
冷凝水管
制冷机房
冷水管 冷冻水循环泵
制冷机的蒸发器 制冷机的冷凝器
7°C 12°C 37°C
32°C
冷却水管
热水管
60°C
热水锅炉
55°C
冷却水循环泵
热水循环泵
《暖通空调培训》
烟囱
§1 空调系统
半集中式空调系统一般用于多层多室层高较低、热湿负荷不一致，各 室空气不要串通及各房间要求单独调节的场所，如宾馆、酒店、写字 楼等。
《暖通空调培训》
§1 空调系统
空调系统的分类
按照负担室内负 荷所用的介质种 类分类
全空气系统：室内负荷全部由经过处理的空气 来负担。需要较多的空气量才能达到效果，所以需 要加大断面的风道或较高的风速。系统造价高，噪 音大。 全水系统：房间内的热湿负荷完全靠水作为冷 热介质负担。但是仅靠水只能解决余热和余湿问题 不能解决通风换气的问题，所以一般不能单独使用。
《暖通空调培训》
分散系统：冷、热源和空气处理、输送设备集中 设置在一个箱体内，形成紧凑的空调系统，不需 要机房，灵活而分散的设置在空调房间内。例如 多联机；
《暖通空调培训》
§1 空调系统
空调系统的分类
集中式空调系统（即全空气系统）便于管理和维修，但机房占地面积 较大，一般用于房间面积大，热湿负荷变化类似，新风量变化大及对 温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、 厂房、超市等。
适用性：主要用于空调区域的各房间需要分别调节室温，但温度和湿度 控制精度不高的场所，如高档写字楼和一些用途多变的建筑物。
《暖通空调培训》
§1 空调系统
空气-水系统
2) 空气－水系统 空调房间的热湿负荷同时用经过处理的空气和水 来负担的空调系统。其主要的系统形式为：空气与作为冷、热介质的水 同时送进被空调房间，空气解决房间的通风换气或提供满足房间最小卫 生要求的新风量，水则通过房间内的小型空气处理设备来承担房间冷、 热负荷及湿负荷。通常有新风加冷辐射吊顶空调系统、风机盘管机组加 新风空调系统。
混合式系统：最常用的一种系统，采用部分回风 与部分室外新风混合后经处理送入室内。回 风量所占比例越大越经济。
《暖通空调培训》
§1 空调系统
按照使用用途分类
空调系统的分类
使用 用途
舒适性 空调
使室内人员处于舒适状态
工艺性 确保生产中工艺和产品对空气
空调
环境的要求
一般范畴空气调 节
恒温、恒湿及净 化空气调节
室内
机房 《暖通空调培训》
室外
§1 空调系统
空调系统的分类
集中系统：所有空气处理设备（包括风机、 冷却器、加湿器、过滤器等）都设在一个集中 的空调机房内。例如全空气系统；
按照空气处理设备 的设置情况来分
半集中系统：除空调机房外，还设有分散在 房间内的二次设备，一般设有冷热交换装置， 负责对进入房间前的空气进行进一步的补充处 理。例如风机盘管+新风系统；
全空气系统
◆全空气定风量系统 优点：１）空气处理设备集中设置在机房内，维修管理方便
２）可以充分进行通风换气，室内卫生条件好 ３）可以实现全年多工况节能运行调节，经济性好 ４）可以有效地采取消声和减振措施 缺点：１）机房面积大，风道断面大，占用建筑空间多
２）风管系统复杂，布置困难 ３）一个系统供给多个房间，当各房间负荷变化不一致时，无 法进行精确调节。 ４）空调房间之间有风管连通，有可能使各房间产生噪声传播 适用性：主要用于恒温恒湿、无尘室、对噪音要求高的等高级环境的 场合，如净化室、医院手术室、电视台、播音室等。也可用于 大空间房间或居留人员多的场合，如商场、影剧院、 展览厅、餐厅、多功能厅《暖以通空及调体培训育》 馆等。
