帷幕注浆施工

帷幕注浆施工

帷幕注浆施工一、概述在地质特殊地段(富水、破碎岩层或自稳性差的地质地段),采用预注浆(地表超前注浆、洞内围岩全断面注浆等)对围岩进行处理,即可形成较大范围的筒状加固区,这种注浆方式称为帷幕注浆。

帷幕注浆分为两种:对于破碎岩层,砂卵石层,中、细、粉砂层等有一定渗透性的地层,采用中低压力将浆液压注到地层中的裂缝、孔隙里,经过物理化学作用凝固后将岩土或土颗粒胶结为整体,称为“渗透注浆”;对于颗粒更细的不透水、不透浆液的地层,采用高压浆液强行挤压孔周,使黏土层劈裂成缝并使浆液充塞凝结于其中,从而对黏土层起到挤压加固的作用,称为“劈裂注浆”。

帷幕注浆是加固地层、封堵水源的一种方法,对保持围岩稳定、增强隧道施工安全有着积极的作用。

二、帷幕注浆施工技术要点1.地质判断及注浆范围确定进行地质判断是为了搜集有关帷幕注浆施工地段的工程地质和水文地质情况,为正确选择注浆参数和采取相应的技术参量提供依据。

一般的超前地质判断手段有超前探水孔钻探、红外线、TSP地质雷达超前地质预测预报和地质素描等。

通过对地质预报信息的综合分析,可以比较准确地判明相应施工区域的地质情况,从而可以掌握岩土的渗透性、土颗粒的组成、孔隙率、饱和度及地下水量、水压和水质等物理化学性质,为合理地采取注浆方法和获得理想的注浆效果提供理论依据。

注浆范围与地质情况、开挖断面大小、开挖方法、对周边的影响等密切相关,可根据自身工程所处的地质环境、设计图纸和试验效果来确定注浆范围。

如下面工程实例中明月山隧道的注浆加固范围为隧道开挖断面及开挖轮廓线外5~10 m。

2.注浆材料的选择及配比注浆材料的选择与地质条件和涌水量有关,通常有以下几个方面。

①断层破碎带和砂卵石地层,当裂隙宽度(或粒径)大于1 mm时,加固地层或者堵水注浆,宜优先选用料源广、价格便宜的单液水泥浆和水泥-水玻璃浆液。

a.采用单液水泥浆时,水灰比宜采用0.8∶1~2∶1,若须缩短胶凝时间,可加入食盐或三乙醇胺速凝剂。

(完整版)帷幕灌浆施工方案

(完整版)帷幕灌浆施工方案

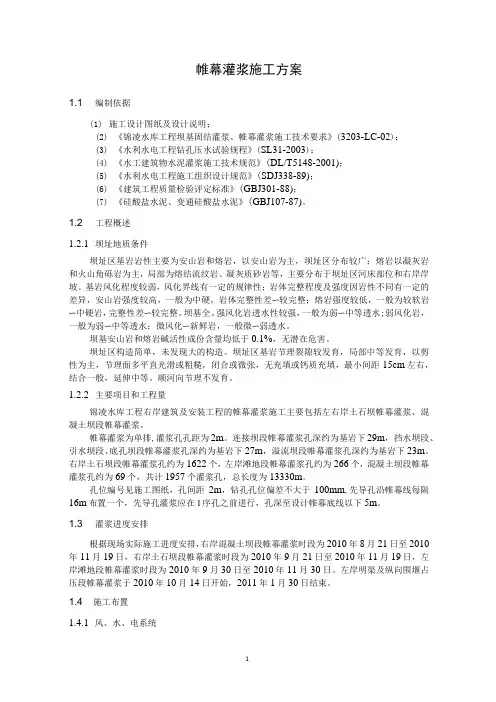

帷幕灌浆施工方案1.1 编制依据(1)施工设计图纸及设计说明;(2)《锦凌水库工程坝基固结灌浆、帷幕灌浆施工技术要求》(3203-LC-02);(3)《水利水电工程钻孔压水试验规程》(SL31-2003);(4)《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001);(5)《水利水电工程施工组织设计规范》(SDJ338-89);(6)《建筑工程质量检验评定标准》(GBJ301-88);(7)《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。

1.2 工程概述1.2.1坝址地质条件坝址区基岩岩性主要为安山岩和熔岩,以安山岩为主,坝址区分布较广;熔岩以凝灰岩和火山角砾岩为主,局部为熔结流纹岩、凝灰质砂岩等,主要分布于坝址区河床部位和右岸岸坡。

基岩风化程度较弱,风化界线有一定的规律性;岩体完整程度及强度因岩性不同有一定的差异,安山岩强度较高,一般为中硬,岩体完整性差〜较完整;熔岩强度较低,一般为较软岩〜中硬岩,完整性差〜较完整。

坝基全、强风化岩透水性较强,一般为弱〜中等透水;弱风化岩,一般为弱〜中等透水;微风化〜新鲜岩,一般微〜弱透水。

坝基安山岩和熔岩碱活性成份含量均低于0.1%,无潜在危害。

坝址区构造简单,未发现大的构造。

坝址区基岩节理裂隙较发育,局部中等发育,以剪性为主,节理面多平直光滑或粗糙,闭合或微张,无充填或钙质充填,最小间距15cm左右,结合一般,延伸中等。

顺河向节理不发育。

1.2.2主要项目和工程量锦凌水库工程右岸建筑及安装工程的帷幕灌浆施工主要包括左右岸土石坝帷幕灌浆、混凝土坝段帷幕灌浆。

帷幕灌浆为单排,灌浆孔孔距为2m。

连接坝段帷幕灌浆孔深约为基岩下29m,挡水坝段、引水坝段、底孔坝段帷幕灌浆孔深约为基岩下27m,溢流坝段帷幕灌浆孔深约为基岩下23m。

右岸土石坝段帷幕灌浆孔约为1622个,左岸滩地段帷幕灌浆孔约为266个,混凝土坝段帷幕灌浆孔约为69个,共计1957个灌浆孔,总长度为13330m。

帷幕注浆施工方法与技术措施

帷幕注浆施工方法与技术措施

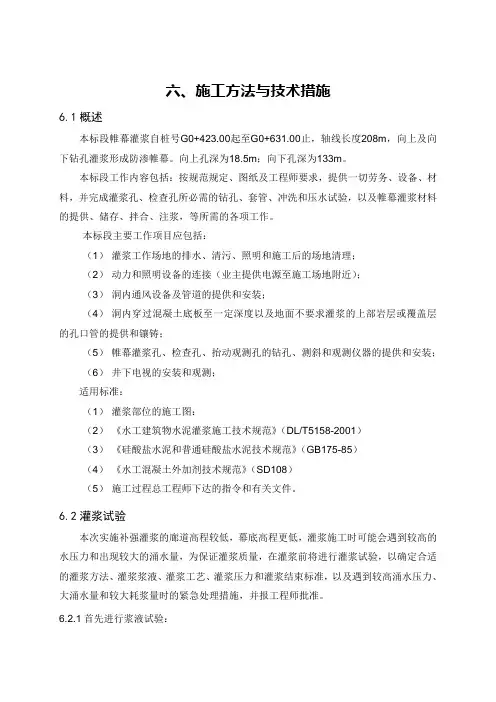

六、施工方法与技术措施6.1概述本标段帷幕灌浆自桩号G0+423.00起至G0+631.00止,轴线长度208m,向上及向下钻孔灌浆形成防渗帷幕。

向上孔深为18.5m;向下孔深为133m。

本标段工作内容包括:按规范规定、图纸及工程师要求,提供一切劳务、设备、材料,并完成灌浆孔、检查孔所必需的钻孔、套管、冲洗和压水试验,以及帷幕灌浆材料的提供、储存、拌合、注浆,等所需的各项工作。

本标段主要工作项目应包括:(1)灌浆工作场地的排水、清污、照明和施工后的场地清理;(2)动力和照明设备的连接(业主提供电源至施工场地附近);(3)洞内通风设备及管道的提供和安装;(4)洞内穿过混凝土底板至一定深度以及地面不要求灌浆的上部岩层或覆盖层的孔口管的提供和镶铸;(5)帷幕灌浆孔、检查孔、抬动观测孔的钻孔、测斜和观测仪器的提供和安装;(6)井下电视的安装和观测;适用标准:(1)灌浆部位的施工图:(2)《水工建筑物水泥灌浆施工技术规范》(DL/T5158-2001)(3)《硅酸盐水泥和普通硅酸盐水泥技术规范》(GB175-85)(4)《水工混凝土外加剂技术规范》(SD108)(5)施工过程总工程师下达的指令和有关文件。

6.2灌浆试验本次实施补强灌浆的廊道高程较低,幕底高程更低,灌浆施工时可能会遇到较高的水压力和出现较大的涌水量,为保证灌浆质量,在灌浆前将进行灌浆试验,以确定合适的灌浆方法、灌浆浆液、灌浆工艺、灌浆压力和灌浆结束标准,以及遇到较高涌水压力、大涌水量和较大耗浆量时的紧急处理措施,并报工程师批准。

6.2.1首先进行浆液试验:(1)按监理工程师的指示对不同水灰比、不同掺合料和不同外加剂的浆液进行下列项目的试验:①浆液配制程序及拌制时间;②浆液密度或比重测定;③浆液流动性或流变参数;④浆液的沉淀稳定性;⑤浆液的凝结时间,包括初凝或终凝时间;⑥浆液结石的容重、强度、弹性模量和渗透性;⑦监理工程师指定的其它试验内容;(2)用于现场灌浆试验的浆液水灰比以及掺合料、外加剂等的品种及其掺量要通过浆液试验选择,并将试验成果报送监理工程师;6.2.2选择地质条件有代表性的部位进行帷幕灌浆生产性试验,以验证灌浆孔的布孔方式、灌浆分段、灌浆压力及浆液配比等参数;6.2.3在生产试验区内,按批准的灌浆试验大纲拟定的施工程序和方法进行灌浆试验,检查灌浆效果,整理分析各序孔和检查孔的透水率、单位耗灰量等试验资料,并将试验成果报送监理工程师;根据先导孔或一序孔压水试验结果,经工程师同意后调整灌浆参数和选择孔距的大小。

大坝帷幕灌浆及充填灌浆施工方案

大坝帷幕灌浆及充填灌浆施工方案

大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中,此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。

下面将介绍具体的施工方案。

在大坝灌浆坝基线以下5米的范围内,我们采用防渗帷幕灌浆,使用纯水泥浆进行灌注。

而在坝基以上的土坝充填式灌浆中,我们会在坝坡上布置单排灌浆孔,孔距为2.0米。

灌浆材料包括水泥粘土浆和水。

水泥粘土浆的配比为砂含量10~30%,粉粒含量30~50%,粘粒含量20~30%,水泥掺入量为15%。

灌浆施工次序采用逐渐加密法,先钻一个先导孔了解地质状况,然后进行第一次序孔灌浆,再进行第二次序孔灌浆,最后进行第三次序孔钻孔灌浆。

帷幕灌浆采用直自下而上进行,灌浆压力为400~500Kpa。

充填式灌浆采用分段灌注方法,由下而上,下套管分段灌注,段长为5~10米。

浆液稠度先稀后稠,采用少管多复方法。

灌浆压力由小到大,孔口最大灌浆压力为50kPa。

在机械设备和人员方面,我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。

钻孔灌浆专业施工人员为8人。

施工过程中,我们先进行测量布孔,按设计图纸测量放出灌浆孔轴线,并用木桩在地面上标明孔位写上孔号。

所有钻孔按施工放样图纸统一编号,并注明施工次序。

灌浆材料经过称量,称量误差小于5%。

浆液采用专用机械制浆,搅拌均匀并测定浆液密度。

最后进行封孔和检查孔施工。

充填式灌浆应该采用分段灌注的方法,从下往上,每段长度为5-10米。

浆液的浓度应该先稀后稠,采用少量管道多次注入的方法,灌浆方式应该采用纯压式灌浆。

开始时应该使用稀浆,经过3-5分钟后再加入更浓的泥浆。

如果孔口压力下降或注浆管出现负压(压力表读数低于),则应增加浆液的浓度。

在灌浆过程中,应先灌注第一序孔,采用“少灌多复”的方法。

等第一序孔灌浆结束后,再进行第二序孔。

每次最大灌浆量应按设计要求控制,每孔灌浆次数不少于5次,两次灌浆间隔时间不少于5天。

同时,要做好灌浆记录。

在帷幕灌浆中,应采用循环式灌浆,压力表应安装在孔口回浆管上,灌浆压力应为400-500Kpa。

帷幕注浆施工方案

帷幕注浆施工方案

帷幕注浆施工方案目录一、编制依据 (1)二、工程概况 (1)三、总体施工方案 (1)四、施工工艺流程 (5)五、施工方法 (6)六、主要机械设备配置与主要注浆材料 (11)七、人员配置 (12)八、质量保证措施 (12)九、安全生产保证措施 (13)十、环境保护措施 (14)一、编制依据1、《***铁路客运专线***有限责任公司建设标准化管理体系》。

2、《***至***铁路客运专线***隧道设计图》3、《铁路隧道工程施工技术指南》(TZ204-2008);4、《客运专线隧道工程施工质量验收暂行标准》铁建设[2005]160号;5、现有的施工技术水平、施工管理水平和机械设备配备能力。

二、工程概况***隧道1#斜井位于***省***县***乡***村,地形起伏较大,坡度30°~40°,沟谷深切,出口处有小溪通过,常年流水,山坡植被茂密,交通不便。

斜井起点与线路交会里程为DK275+300,斜井与正洞相交处轨面标高为301.238,最大埋深454米。

斜井设计为双车道断面,无轨运输;斜井平距660m,斜井与线路左线交角为45°,综合坡度为7.6%,最大坡度为9%。

斜井小里程方向DK274+735~300段,灰质板岩、砂质板岩,强风化为主,两条断层通过,破碎带宽大,带内岩体破碎,碎石状;结构富水性好,洞身浅埋,可能突水、突泥、坍塌。

设计洞内采用***支护形式,帷幕注浆。

正常涌水量4000m³/d,最大涌水量11544.75m³/d。

三、总体施工方案采用超前帷幕注浆,每一环注浆长度30米,开挖25米,保留5米长止浆岩盘。

注浆范围为隧道开挖轮廓线外8米。

图1 全断面超前预注浆孔开孔立面布置图(B-B)注浆孔深度统计表图2 全断面超前预注浆纵剖面O图3 全断面超前预注浆C-C终孔位置图O图4 全断面超前预注浆D-D终孔位置图O图5 全断面超前预注浆E-E终孔位置图四、施工工艺流程1、施工工艺流程图。

止水帷幕施工工艺

止水帷幕施工工艺

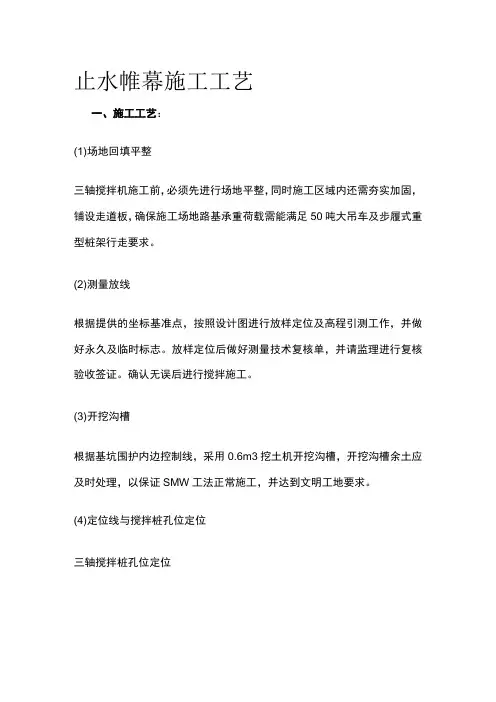

止水帷幕施工工艺一、施工工艺:(1)场地回填平整三轴搅拌机施工前,必须先进行场地平整,同时施工区域内还需夯实加固,铺设走道板,确保施工场地路基承重荷载需能满足50吨大吊车及步履式重型桩架行走要求。

(2)测量放线根据提供的坐标基准点,按照设计图进行放样定位及高程引测工作,并做好永久及临时标志。

放样定位后做好测量技术复核单,并请监理进行复核验收签证。

确认无误后进行搅拌施工。

(3)开挖沟槽根据基坑围护内边控制线,采用0.6m3挖土机开挖沟槽,开挖沟槽余土应及时处理,以保证SMW工法正常施工,并达到文明工地要求。

(4)定位线与搅拌桩孔位定位三轴搅拌桩孔位定位三轴搅拌桩三轴中心间距:Φ850mm搅拌桩两轴距离为600mm,两幅桩间距为1200mm。

根据这个尺寸在平行桩位轴线方向的定位线标志。

(5)桩机就位由当值班长统一指挥,桩机就位,移动前先撒白灰线作为路基箱的基准线,然后挖机根据灰线铺设路基箱或钢板,看清上、下、左、右各方面的情况,严禁碾压电缆和气浆管;发现障碍物应及时清除,桩机移动结束后认真检查定位情况并及时纠正,确认桩位无误后桩机就位。

(6)桩机垂直度校正根据桩机上的水平仪表控制调整桩机的垂直度。

水泥土搅拌桩施工时应保证桩机地盘的水平和立柱导向架的垂直,成桩前应使桩机正确就位,并校验桩机立柱导向架垂直度偏差小于l∕250o(7)水泥浆液拌制在施工现场搭建拌浆施工平台,开钻前对拌浆工作人员做好交底工作。

本工程止水帷幕采用。

65O(g)9OO(0850@1200)三轴水泥土搅拌桩,三轴水泥土搅拌桩采用P42.5级普通硅酸盐水泥水泥掺入比不小于20%,水灰比L5,外掺剂由施工单位根据本场地地质情况和经验确定。

搅拌桩28d无侧限抗压强度标准值不小于LOMPa,采用套接一孔法施工方式。

(8)三轴搅拌机下沉与提升根据设计要求深度,三轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液(四搅四喷工艺),同时严格控制下沉和提升速度。

船坞工程帷幕灌浆施工工艺

船坞工程帷幕灌浆施工工艺
岩内采用帷 幕灌浆工艺进 行止水 ,沉 箱基床采 用升浆混凝土工艺进行止水。 2 5灌浆 . 法”进行封孔 。
帷幕灌浆采用集 中制浆 ,采用3 NS S 灌浆泵 27帷幕灌浆施工成果分析 . 船坞 及堵 口围堰沉 箱数量共5 个。其中坞 进行灌浆。 6 ()根据CX 0 1 2帷幕灌浆综合统计表 中的单 墙沉 箱底标高为 1 .m,泵房 及坞墩沉箱底标 00 () 1 灌浆材料 位注入量分析 :内排22 k / 5 g m, 高为 1 . 一25 m,堵 口围堰沉箱底标高为 90 .m, 水 泥采 用P. 4 5 O. 2. R普 通硅酸 盐 袋装 水 外排1 g m,中间排 l k / 2k / O g m。

{ ’1
i — ' 鼍 e・ ; e一 彤 卜卜

毛 一
’ : 内 l 一 _ l

・ “



埔 . : ’,

叫 —e— ● 《卜{ 号 一 一 ■ * 一 8

殍 孔 。 一 l 扎 0 - I侉 j 睁 H 托
灌浆方式 ; 水率不大干3 U 1 层面 ,同时满足灌浆 长度不小于
( g m) 10 00 k / 在 0 ~10 内排 占l%,外排0 7 ,中间
根据 分 析 ,遵 循先 施 工 内排 孔 ,再施 工 ② 帷 幕灌浆接 触段段长 为沉箱 底面至岩 外排孔 ,最 后施工 中间排 孔的施工顺 序,数值 1m。在 围堰部位 共3 ,排距 12 5 排 .m,孔距0 8 面以 下2 O . .m,第二段 为岩面 以下2 O . m~岩面 小的区 间内的灌浆段数所 占的比例逐渐 增大 , m,孔 深要求 ,达基岩 内透水 率不大 干5 层 以下7 O Lu .m,第 三段为岩 面以 7 O ~岩面以 F .m 数值大的 区间内的灌浆段 数所 占的 比例逐 渐减 面 ,同时满足灌浆长度不小于8 m。 下1 .m,第四段为岩面以下 1 .m~岩面以下 2O 2O

帷幕灌浆施工工艺方法

帷幕灌浆施工工艺方法

帷幕灌浆施工工艺方法一、灌浆钻孔1、测量人员、施工人员应按设计要求进行放样施工,不得随意更改。

2、所有钻孔应统一编号并注明施工次序,开孔孔位与设计位置的偏差不大于100mm,钻孔时全孔测斜,及时纠偏,超过规定值的重新钻孔。

钻孔的终孔深度应符合设计规定。

对各项钻孔的实际深度、孔位、孔斜均应有记录。

垂直的帷幕灌浆孔孔底的偏差不得大于下表:表1钻孔孔底最大允许偏差值4、帷幕灌浆单排孔距2m,帷幕孔按三次序逐渐加密。

宜选用较小的孔径,但不应小于46mm。

5、帷幕孔孔深:要求伸入相对隔水层(透水率q≤5Lu)5.0m且最小孔深10m。

两坝头延伸段详见“混凝土重力坝帷幕灌浆平面布置图”。

6、钻孔时,应根据设计要求对孔内各种情况,如砼厚度、涌水、漏水、断层、洞穴、破碎、掉块等进行详细记录,作为分析钻孔情况的依据。

7、钻孔过松软岩层或遇有塌掉块时,应先进行灌浆处理,然后再继续钻进,如发现集中漏水,应立即停钻,查明漏水部位原因,处理后再进行钻进。

二、钻孔取芯和芯样试验1、灌浆检查孔应予钻取芯样。

2、对钻取岩芯进行试验,并将试验记录和成果作为验收文件。

3、检查孔岩芯必须保存,全孔岩芯必须保存,全孔岩芯获得率要求不低于90%。

并进行编录,便于地质人员鉴定检查后并决定去存。

三、钻孔冲洗钻孔至设计深度后,对孔深和孔底残留物进行检查,不符合要求的,应及时处理。

孔底沉积厚度不得超过20cm。

对钻孔孔壁冲洗与裂隙冲洗,直至回水清净并延续10min结束,冲洗水压力为灌浆压力的80%,并不大于1Mpa。

灌浆孔冲洗后应立即连续进行灌浆作业,因故中断超过24h。

则应在灌浆前重新进行灌浆冲洗。

四、压水试验帷幕每隔5m应选孔自上而下分段进行压水试验,压水试验是为了检查岩石条件。

灌浆先导孔和检查孔必须逐个进行正规压水试验。

各普通灌浆段在灌浆前宜应进行简易压水试验,简易压水试验可以结合裂隙冲洗进行,压力为灌浆压力的80%,并不大于1Mpa,压水时间20min,每5min测读一次压入流量,取最后流量值作为计算流量等成果以透水率q表示,单位为(lu)。

隧道帷幕注浆作业指导书

隧道帷幕注浆作业指导书

新建铁路沪昆客源专线CKGZTJ-11标段隧道工程编号:CKGZTJ11SD009隧道帷幕注浆施工作业指导书单位:编制:审核:批准:2010年8月25日发布2010年9月25日实施新建铁路客运专线CKGZTJ-11标段隧道工程隧道帷幕注浆施工作业指导书1.适用范围适用于新建沪昆铁路CKGZTJ11标段隧道富水区各种岩溶水地段施工。

2.作业准备2.1内业技术准备2.1.1施工调查前应查阅设计文件和资料,制定调查提纲。

施工调查内容应包括工程概况、施工条件、地形地质及其他与工程相关内容。

调查结束后应编写施工调查报告。

2.1.2 施工前,应进行施工技术交底,作业人员应进行岗前培训和安全教育,特殊工种的作业人员应持证上岗。

2.2外业技术准备2.2.1 导线复测完毕,成果可用。

2.2.2 砂、石、料、钢材、水泥等原材料试验完成,混凝土配合比设计完成并经监理审批。

2.2.3 分项开工报告已批复。

2.2.4施工机械配备应满足正常施工要求。

实施中,可根据施工进度要求分期、分批组织上场。

隧道施工机械配套应针对隧道大断面的特点,以实现机械化均衡生产为目标,配套的生产能力应为均衡施工能力的1.2~1.5倍。

3.技术要求3.1客运专线铁路隧道工程施工技术指南( T2214-2005)3.2铁路工程施工安全技术规程(TB 10401. 1-2003)3.3铁路隧道喷锚构筑法技术规范( TB 10108-2002)3.4铁路隧道工程施工质量验收标准(TB10417—2003)3.5新建沪昆铁路施工设计施工图纸4.施工程序及工艺流程帷幕注浆是通过在掌子面钻注浆孔,再向孔内压住化学浆液,浆液挤出开挖断面及其周围一定范围内的岩缝中的水,保证围岩的裂隙被具有一定强度的浆体充填密实,并与岩体固结成一体,形成止水帷幕。

4.1 施工程序4.1.1超前钻探<1>.超前钻探的目的是为了探明掌子面前方的工程地质和水文地质情况,为正确选择注浆参数和采取相应的技术参量提供依据。

帷幕灌浆施工方案

帷幕灌浆施工方案

目录一、工程简介 (2)1.1地质简介 (2)1。

2帷幕灌浆概括 (2)二、施工依据 (3)三、帷幕灌浆实验段布置 (3)3.1帷幕灌浆实验概括 (3)3。

2帷幕灌浆实验目的 (3)四、帷幕灌浆施工布置 (4)4。

1施工设备及人员配置 (5)4。

2帷幕施工工艺流程 (6)4.3测量放线 (6)4.4钻孔施工 (6)4.5灌浆施工 (8)五、特殊情况处理 (12)六、质量检查 (14)七、进度计划安排 (16)八、质量保证措施 (16)8.1材料、设备控制措施 (16)8。

2施工人员控制措施 (17)九、安全保证措施 (19)9。

1.安全目标 (19)9.2施工人员安全控制措施 (19)9.3施工机械的安全控制措施 (20)十、文明施工 (21)十一、工程资料的记录与整理 (22)一、工程简介1.1地质简介云河坝址为一峡谷河段,漾家河在坝址区自上(游)而下(游)由南向北流至坝线附近后呈45°折转后由南东向西北流,左岸山坡稍微凸向河谷,坡面比较平整,右冲沟发育,自然山坡坡度一般约55°,坝线附近875m高程以下坡面为直立或倒坡,该高程以上坡度39~43°。

坝址断层比较发育,按走向分有四组:近SN~NW向;NW向;NE和EW向,除EW向为张性正断层,其余均为压扭性逆断层,其中规模较大、延伸较远、贯穿坝址区的断层有F15、F10、F104、F101四条。

1.2帷幕灌浆概况大坝帷幕灌浆施工分别为主帷幕灌浆、副帷幕灌浆及坝基排水孔,其中主帷幕孔为114个,最大深度67.69m,最小深度6m;副帷幕孔60个,最大深度38.33m,最小深度7.77m;排水孔53个最大深度25。

3m,最小深度8。

3m.施工采用施工平台和斜坡施工架相结合,钻机固定在架子上,大坝帷幕灌浆分主、副两排帷幕,前排为副帷幕,后排为主帷幕,副帷幕孔倾向上游8°主帷幕为铅直向,前后排距为1m,同排孔距为2m,坝基排水孔孔径110mm,向下游倾斜10°。

暗挖隧道帷幕注浆施工组织方案

暗挖隧道帷幕注浆施工组织方案

新铁路X X X城际轨道交通项目X X标准地下隧道帷幕注浆专项方案编制:审查:赞同:中铁X X局集团有限公司X X X城际X X标准项目经理部2013年12月目录1 施工概况11.1 地质概况11.2 水文概述12 灌浆的目的23 灌浆段24 灌浆前的准备工作35 灌浆施工方案35.1 孔位排列35.2 钻孔45.3 埋孔管45.4 确定灌浆参数46 灌浆工艺及操作要点56.1 灌浆工艺56.2 灌浆段长度及灌浆孔布置56.3灌浆方法66.4 灌浆参数的选择66.5 停止岩浆66.6 埋孔管66.7 钻孔76.8 浆料制备76.9 灌浆准备76.10 灌浆86.11 灌浆速度106.12 灌浆结束准则106.13 异常处理116.14 注释11七、安全和质量保证措施127.1 安全保障措施127.2 质量保证措施131 施工概况XXXXXXXXXXXX1.1 地质概况隧道上覆第四系全新世人工堆积层(Q^4ml^)、冲积层(Q^4al^)和第四系残余层(Qel^),下伏基岩为下第三系(E)含砾岩砂岩,具体层描述如下:(1)第四系全新世人工堆积层(Q^4ml^)①^1 素填土:棕黄色、灰黄色、疏松至微密状态,主要成分为风化粘性土、砾石、砾石或混凝土碎屑。

局部钻孔顶部为0.30~0.60m混凝土。

厚度0.50~5.00m,底标高8.92~ 16.98m。

(2) 全新世第四纪冲积层(Q^4al^)①粉质粘土:棕黄色,硬塑性,可压缩性中等。

厚度为1.00~ 18.40m,顶部标高4.43~ 16.37m,底部标高-4.96~ 14.21m。

② ^2 粉质粉质粘土:灰黑色,流体至软塑,含有机质不均匀,压缩性高。

厚度为1.10~ 8.00m,顶部标高-2.91~ 13.78m,底部标高-5.41~ 10.08m。

(3) 残差层(Qel^)① ^1 粉质黏土:淡黄色、紫红色、硬塑、砾砂岩风化残土,遇水易软化,压缩性中等。

帷幕灌浆的施工工艺

帷幕灌浆的施工工艺

帷幕灌浆的施工工艺1)施工测量放样:本次施工按单排孔分三序实施帷幕灌浆,帷幕灌浆轴线布置在距坝轴线上游1.0m处,按单排孔布置,孔距3.0m。

测量放样由专业人员采用经纬仪测量定线,用钢尺丈量孔距,确定孔位。

在每一孔位上打一木桩,在木桩中心钉一小钉,作为灌浆孔的中心点。

对于转折点桩号,在旁边加设固定参照标志,以便施工确认。

并用水准仪测出各孔口高程,根据设计初步计算出各灌浆孔帷幕底线、顶线高程。

2)钻孔①钻孔机具及设备本次施工根据工程任务,为了提高劳动生产率和保证施工质量,选用2台SH-30钻机及2台国产二三三厂生产的XU-200A型钻机,该钻机最大钻进深度可达200米,详见下表:钻孔主要施工设备表名称型号数量工作内容备注钻机SH-302台钻土层钻机XU-200A2台钻孔岩层灌浆泵BW-1502台送水冲洗测斜仪KXP-11台钻孔测斜②钻孔次序钻孔按三序次施工,先进行先导孔(Ⅰ序孔)施工,进一步探明地质情况,然后按Ⅱ、Ⅲ序孔分别进行.③钻孔操作步骤根据测量的孔位将钻机设备移机就位,钻孔中心与放样孔位偏差控制在规范允许范围内,然后将钻机垫平,校核立轴竖直。

根据不同地层,采用不同的钻进工艺。

土层采用SH-30型钻机冲击,直至基岩,下Φ110mm套管,再采用XU-200A型岩芯钻机旋转钻进,终孔孔径为Φ75mm。

钻孔深度按照设计孔深钻进。

④钻孔技术指标A.孔位偏差及孔深:孔位力求对中,其水平偏差控制在10cm之内。

孔深按设计要求控制。

B.钻孔力求铅直,所有帷幕灌浆孔均全孔测斜。

如发现钻孔偏斜超过规定时及时纠正,孔斜率控制在2%之内。

帷幕灌浆孔孔深其允许偏差控制如下表:帷幕孔孔底允许偏差值孔深(m)2030405060最大允许偏差值(m)0.250.50.51.151.5C.记录:做好造孔记录和描述,详细加以分析并报监理人员存档。

D.结束:钻孔结束后,及时进行检查验收,检查合格并签认后,方可进行下一道工序的施工。

帷幕注浆施工工艺工法

帷幕注浆施工工艺工法

3214200051961871781600915212232142344244320254251926 412764018 2839717 293830837163136323334359151014111213帷幕注浆施工工艺工法1前言1.1工艺工法概况帷幕注浆是加固地层,封堵水源的一种方法,对保持围岩稳定,增加隧道施工安全有着乐观的作用。

在地质特别地段〔富水、裂开岩层或自稳性差的地质地段〕,承受预注浆〔地表超前注浆、洞内围岩全断面注浆等〕对围岩进展处理,即可形成较大范围的筒状加固区,称为帷幕注浆。

1.2工艺原理帷幕注浆的原理为:帷幕注浆是通过在掌子面钻地质探孔和注浆孔,再向孔内压注浆液,浆液挤出开挖断面及其四周肯定范围内的岩缝中的水,保证围岩的裂隙被具有肯定强度的混合浆体充填密实,并与岩体固结成一体,形成止水帷幕。

对于裂开岩层、砂卵石层、中、细、粉砂层等有肯定渗透性的地层,承受“渗透注浆”,承受中低压力将浆液压注到地层中的裂缝、孔隙里,经过物理化学作用凝固后将岩土或土颗粒胶结为整体。

对于颗粒更细的不透水、不透浆液的地层,承受“劈裂注浆”。

承受高压浆液强行挤压孔周,使粘土层劈裂成缝并使浆液充塞分散于其中,从而对粘土层起到了挤压加固的作用。

B-B(23~104号注浆孔未示〕1 A-A2 2210 1411 12 13图 1 主洞全断面帷幕注浆示意图2工艺工法特点2.1适用于断层裂开带或可能消灭突水涌泥地段,隧道开挖可能引起突水涌泥或地下水、地表水流失,实行“以堵为主,限量排放”的原则,通过超前预注浆控制地下水流量,保证施工安全。

2.2预注浆方法主要有前进式注浆、后退式注浆、全孔一次注浆法等。

2.3针对隧道各种地下水的赋存状况的不同,可承受不同的注浆堵水材料,如单液水泥浆类浆液、水泥—水玻璃类浆液、TGRM 水泥基特种灌浆材料〔是以特制的高性能水泥,配以适当种类和数量的外加剂,共同混合均匀,制成具有早强、高性能的水硬性胶凝材料。

帷幕注浆施工工艺

帷幕注浆施工工艺

4。

5.7.1.1。

帷幕注浆材料、设备帷幕注浆是通过在掌子面钻地质探孔和注浆孔,再向孔内压注浆液,浆液挤出开挖断面及其周围一定范围内的岩缝中的水,保证围岩的裂隙被具有一定强度的混合浆体充填密实,并与岩体固结成一体,形成止水帷幕。

4。

5。

7。

1。

1.1.注浆材料的选择及适用范围针对本隧道富水区各种岩溶水的赋存情况的不同,拟采用三种不同的注浆堵水材料。

单液水泥浆类浆液:单液水泥浆类浆液是以水泥为主,添加一定量的速凝剂,用水调剂成的浆液。

它具有以下特点:凝结时间可根据实际需要随意调节,其变化范围为几十分钟至几小时;浆液结石率较高,抗压强度可达5~10Mpa,对于基岩裂隙中堵水和加固是完全能满足要求的;抗渗性能好;工艺设备简单,操作方便,较之双液浆有更大的优越性;难以注入0。

2mm以下岩溶裂隙;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;来源丰富,价格便宜;凝结时间相对较长。

根据注浆对浆液凝胶时间的要求,施工中试验人员在隧道内对不同浆液配比进行分组试验,取得不同凝胶时间下的配比,供注浆选用。

水泥-水玻璃类浆液:水泥-水玻璃类浆液是以水泥和水玻璃为主剂,两者按一定的比例采用双液方式注入,必要时加入缓凝剂(磷酸氢二钠)所形成的注浆材料,是一种用途及其广泛,使用效果良好的注浆材料。

它具有以下特点:来源丰富,价格便宜;结石体抗压强度高,可达5~20Mpa,但后期强度由于水玻璃的作用易降低;浆液结石率为100%,结石体渗透系数10~3cm/s,抗渗性能好;难以注入0。

2mm以下岩溶裂隙;采用双液方式注入,施工工艺较单液复杂。

TGRM水泥基特种灌浆材料:TGRM水泥基特种灌浆材料:是以特制的高性能水泥,配以适当种类和数量的外加剂,共同混合均匀,制成具有早强、高性能的水硬性胶凝材料.它具有以下特点:比表面积大,可注入0。

2mm以下岩溶裂隙中,弥补了普通水泥浆液在岩溶小裂隙中不易扩散的不足;浆液结石率可达100%,抗压强度可达50MPa以上;操作技术要求高;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;价格昂贵。

隧道帷幕注浆施工工艺

隧道帷幕注浆施工工艺

已已已已已 TSP已 已 已 已 150已 200m 已已已已已已 TSP已 已 已 已 100m 已已已已已已已已已已已已已已已已 已 已 已 已 20m GPR已 已已已已
已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已 已已 已 已 已 已 已 30m 已已已已 已已已已已已已已已已已已已已已已
隧道帷幕注浆施工工艺
1. 前言 2. 工艺特点 3.基本原理 4. 施工工艺流程 5. 主要程序说明
6. 结束语
隧道帷幕注浆就是沿开挖轮廓线(含底部)按轴向 辐射状布孔,按一定的间距,钻一些直径 70 ~ 160mm 的孔(孔深为20~50m),为了防止开挖面涌水,在开 挖面中心也布孔。然后注入按一定比例配制而成的浆液 ,浆液渗透扩散到破碎带的孔隙中并快速凝固,与周围 破碎岩块固结成具有一定强度的结石体,在隧道周边及 开挖面形成一个堵水帷幕(加固区),切断地下水流通 路,并和周围的岩体固结成一体,从而达到固结围岩和 止水,保持围岩稳定、增强施工安全的目的。
已已已已已已已已已已已已已
图2
超前地质预报示意图
超前地质预报 注浆参数设计
施工准备
布 孔 钻机就位 钻 孔 下注浆管 浆液制备 注 浆 效果检查
Y N
埋设孔口管
注浆泵就位 管路连通试水
结 束
补充注浆
帷幕注浆施工工艺流程图
2注浆参数设计 (1)注浆加固范围 隧道注浆加固范围按隧道埋深、地下水压 力和浆液固结体强度来确定,通常拱部为开挖 轮廓线外 3 ~ 5m ,边墙为开挖轮廓线外 2 ~ 3m 。 (2)注浆段长 注浆段长一般应按钻孔设备的工作能力确 定,保证注浆后有一定的开挖长度(包括止浆 岩盘厚度),并满足 L=(3~5)D 式中:L为注浆段长(m),D为注浆加固范围。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

4.5.7.1.1.帷幕注浆材料、设备帷幕注浆是通过在掌子面钻地质探孔和注浆孔,再向孔内压注浆液,浆液挤出开挖断面及其周围一定范围内的岩缝中的水,保证围岩的裂隙被具有一定强度的混合浆体充填密实,并与岩体固结成一体,形成止水帷幕。

4.5.7.1.1.1.注浆材料的选择及适用范围针对本隧道富水区各种岩溶水的赋存情况的不同,拟采用三种不同的注浆堵水材料。

单液水泥浆类浆液:单液水泥浆类浆液是以水泥为主,添加一定量的速凝剂,用水调剂成的浆液。

它具有以下特点:凝结时间可根据实际需要随意调节,其变化范围为几十分钟至几小时;浆液结石率较高,抗压强度可达5~10Mpa,对于基岩裂隙中堵水和加固是完全能满足要求的;抗渗性能好;工艺设备简单,操作方便,较之双液浆有更大的优越性;难以注入0.2mm以下岩溶裂隙;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;来源丰富,价格便宜;凝结时间相对较长。

根据注浆对浆液凝胶时间的要求,施工中试验人员在隧道内对不同浆液配比进行分组试验,取得不同凝胶时间下的配比,供注浆选用。

水泥—水玻璃类浆液:水泥—水玻璃类浆液是以水泥和水玻璃为主剂,两者按一定的比例采用双液方式注入,必要时加入缓凝剂(磷酸氢二钠)所形成的注浆材料,是一种用途及其广泛,使用效果良好的注浆材料。

它具有以下特点:来源丰富,价格便宜;结石体抗压强度高,可达5~20Mpa,但后期强度由于水玻璃的作用易降低;浆液结石率为100%,结石体渗透系数10~3cm/s,抗渗性能好;难以注入0.2mm以下岩溶裂隙;采用双液方式注入,施工工艺较单液复杂。

TGRM水泥基特种灌浆材料:TGRM水泥基特种灌浆材料:是以特制的高性能水泥,配以适当种类和数量的外加剂,共同混合均匀,制成具有早强、高性能的水硬性胶凝材料。

它具有以下特点:比表面积大,可注入0.2mm以下岩溶裂隙中,弥补了普通水泥浆液在岩溶小裂隙中不易扩散的不足;浆液结石率可达100%,抗压强度可达50MPa以上;操作技术要求高;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;价格昂贵。

其主要性能指标如下表:注浆施工时,浆液类型的选择原则是根据岩溶水赋存情况和涌水量大小而确定:当遇到断层破碎带或涌水量大时,选用单液或双液浆;反之当遇到小裂隙型岩溶水且水量较小时,则选用TGRM水泥基特种灌浆材料,以上三种注浆材料各有所长,在注浆堵水过程中配合使用。

4.5.7.1.1.2.注浆设备钻孔设备:ZYG-150地质钻机ZY-200地质钻机注浆设备:ZG6310 往复式柱塞泵(单液注浆机)2TGZ60/210 可调式高压注浆泵(双液注浆机)制浆设备:JZ350叶片式搅拌机辅助设备:搅拌储浆桶多功能轨行式钻孔台车T型混合器Y型混合器施工中以多功能轨行式台架为龙头骨架,以注浆管路为脉络,以轨道平板车为载体,将钻孔系统、注浆系统、浆液制备系统、运输系统等设备有机地组合在一起,形成机动灵活的轨行式钻孔注浆列车。

钻孔台车钻机泵站车制浆车水玻璃车说明:各轨道平车之间用车钩连接,由电瓶车牵引,可迅速就位和撤离。

钻孔台车用于安放钻机(含风动钻机)推进器及支架、操作台及注浆管路。

1号轨道平车用于安放液压钻机的泵站,与钻孔台车共同组成钻孔系统。

2号轨道平车为注浆车,上面安放ZG6310单液注浆机两台、ZTGZ60/210可调压注浆机一台,根据注浆工艺要求选用不同的注浆泵。

与孔口管、高压闸阀、注浆管、吸浆管共同组成注浆系统。

3号轨道平车为制浆车,JZ350叶片式搅拌桶两台,自搅拌储浆桶一台。

另设水玻璃桶一个,容量1m3。

4号为14m3梭式矿车,用于水泥运输、存储。

与3号车之间设活动跳板。

5号轨道平车为水玻璃罐车,与4号车共同组成后勤保障系统。

水玻璃运到后,直接用浓油泵抽送到前面的水玻璃桶。

4.5.7.1.2.帷幕注浆工艺和作业要点4.5.7.1.2.1.注浆工艺流程:详见附后的《帷幕注浆施工工艺流程图》。

4.5.7.1.2.2.注浆段长和注浆孔的布置:根据钻机性能,选用每循环注浆段长30~40米;帷幕注浆就是要使浆液扩散到注浆帷幕范围内的所有岩层裂隙中,所以注浆孔的布置要以浆液扩散不出现空白为原则,据此根据设计注浆孔数量以隧道中轴为中心呈伞形布置,详见《帷幕注浆钻孔布置示意图》。

4.5.7.1.2.3.注浆方式:采用分段前进式注浆或全孔一次压入式注浆。

当钻孔过程中未遇见泥夹层或涌水,就一钻到底,全孔一次压入式注浆;在钻孔过程中遇到泥夹层或涌水,立即停止钻孔,采取注一段钻一段的分段前进式注浆,直至终孔。

帷幕注浆施工工艺流程图4.5.7.1.2.4.注浆参数的选择:每循环注浆长度30~40m,单孔有效扩散半径2.5 m左右,终孔间距2.0~3.0m;注浆范围为:一般地段隧道衬砌外5m,断层破碎带得胜场暗河段为衬砌外8m。

注浆方式:如果出水量较小且成孔容易,用一次性注浆方式或分段后退式注浆;如果成孔困难,则采用分段前进式注浆。

注浆压力:注浆压力是注浆的主要参数,它对浆液的扩散范围,岩层裂隙充填的密实程度及注浆效果的好坏起着决定性的作用,所以必须有足够的注浆压力克服静水压力和地层阻力,方能达到注浆目的,一般富水地段取静水压力的2~3倍。

浆液的注入量:指单孔注入量,按假设浆液在地层中均匀扩散公式为:Q=πR2L nαη式中:Q——单孔注浆量(m3);R——浆液扩散半径(m)取2.5m;L——注浆孔长(m);n——地层的裂隙(%),取2~4%;α——浆液在岩石裂隙中的充填系数,视岩石情况取0.3~0.9;η——浆液消耗率,取1.1。

4.5.7.1.2.5.止浆岩盘一个止浆岩盘止浆效果的好坏,将直接关系到帷幕注浆成功与否。

本隧道根据注浆段围岩情况预留不同厚度的止浆岩盘:一般取5m~7m,这样既确保了注浆效果,又避免了每个注浆循环浇筑砼作为止浆墙这道工序,加快了施工进度。

4.5.7.1.2.6.埋设孔口管:固结牢固密实,保证不漏浆、不窜浆的孔口管是决定注浆效果好坏的重要因素,其埋设方法:先用YQ-100型冲击式钻机钻4.0m深,再将φ108孔口管插入,外露20~30cm,管壁与孔口接触处用麻丝填塞,再向孔口管内注TGRM水泥基固结。

孔口管起着导向作用,钻孔安装时要控制好外插角度。

4.5.7.1.2.7.钻孔:根据不同用途,选用了ZYG-150全液压钻机和ZY-200全液压钻机。

钻机由机头(钻杆推进器)、操作台、液压泵站三部分组成,之间通过高压管及快速接头连接,用于钻注浆孔。

先根据设计图孔位、钻孔参数,在工作面上放出钻孔位置,并用油漆标定。

调整钻杆的仰角和水平角,移动钻机,将钻头对准所标孔位。

将棱镜放在钻杆的尾端,用全站仪检查钻杆的姿态,并进行调整。

根据探孔预测结果,决定是否采用孔口管。

对探孔预测水压较高(P≥1.0MPa),且水量较大(Q≥20m3/h)的区域,采用孔口管注浆,否则采用止浆塞止浆方式注浆。

当采取后退式分段注浆时,可采用钻机直接钻孔至设计深度。

当采取前进式分段注浆时,采取钻一段注一段的方式,直至设计孔深。

钻孔按先外圈,后内圈的顺序进行。

内圈钻孔可参照外圈钻孔的顺序。

后序孔可检查前序孔的注浆效果。

逐步加密注浆一方面可根据钻孔的情况,调整注浆参数;另一方面如果钻孔情况证明注浆效果已达到设计要求,即可进行下一圈孔的钻进,减少钻孔的工作量,加快施工进度。

钻孔时,还要严格作好钻孔记录:孔号、进尺、起讫时间、岩石裂隙发育情况、出现涌水位置、涌水量和涌水压力。

施钻过程中,若单孔出水量小于30L/min,可继续施钻;若单孔出水量大于30L/min ,立即停钻进行注浆。

4.5.7.1.2.8.制浆:选用JZ350叶片式搅拌机四台,作为水泥浆制浆设备,为了保证水泥浆的均匀性和在注浆间隙时不沉淀,另自行加工搅拌储浆桶两台,容量1立方米,采用立式电动机和摆线针轮式减速器,用支架倒立于储浆桶上,通过联轴节将动力直接传给搅拌轴。

为了方便吸浆,在储浆桶外侧设两个以上取浆口,以保证大流量注浆时浆液的供应。

根据选定浆液的配比参数拌好浆液,其中水泥浆拌好后用1×1mm网筛过滤,放入叶片立式搅拌机进行二次搅拌,确保浆液均匀。

4.5.7.1.2.9.注浆准备:注浆管路的连接详见附后的《注浆管路连接图》。

通过压水检查注浆管路的密封性;同时冲冼岩石裂隙,扩大浆液通路,增加浆液充塞的密实性。

4.5.7.1.2.10.浆液的确定:注浆管路连接图固结孔口管和封孔注浆时选用双液浆:当注浆孔涌水量小于30L/min ,选用纯水泥浆;当注浆孔涌水量在30~200L/min 范围内,选用凝胶时间为4~6min 的浆液;当注浆孔涌水量大于200L/min ,选用凝胶时间为3~4min 的浆液。

4.5.7.1.2.11.注浆顺序:先注外圈,后注内圈,同一圈由下而上间隔施作。

4.5.7.1.2.12.注浆速度:当钻孔涌水量≥50L/min 时,注入速度80~150L/min ;当涌水量≤50L/min 时,注入速度35~80L/min 。

4.5.7.1.2.13.注浆结束标准:全部注浆孔注浆完成后,在主要出水点附近设至少5个检查孔,注 浆 孔测孔内涌水量,要求一般地段小于0.4L/min.m,且一处涌水量小于10 L/min;或进行压水实验,在0.75Mpa压力下,吸水量小于2 L/min,若达到上述要求,则可以开挖,否则进行补注浆。

4.5.7.1.2.14.异常情况处理若钻孔过程中,遇见突泥情况,立即停钻,拔出钻杆,安装孔口管及高压阀,进行注浆。

若掌子面小裂隙漏浆,先用水泥浆浸泡过的麻丝填塞裂隙,并调整浆液配比,缩短凝胶时间;若仍跑浆,在漏浆处采用普通风钻钻浅孔注浆固结。

若掌子面前方8米范围内大裂隙串浆或漏浆,采用止浆塞穿过该裂隙进行后退式注浆。

当注浆压力突然增高,则只注纯水泥浆或清水,待泵压恢复正常时,再行双液注浆;若压力不恢复正常,则停止注浆,检查管路是否堵塞。

当进浆量很大,压力长时间不升高,则调整浆液浓度及配合比,缩短凝胶时间,进行小泵量、低压力注浆,以使浆液在岩层裂隙中有相对停留时间,以便凝胶;有时也可以进行间歇式注浆,但停注时间不能超过浆液凝胶时间。

4.5.7.1.3.帷幕注浆施工技术注意事项和质量控制4.5.7.1.3.1.帷幕注浆施工注意事项注浆钻孔的方向、深度都要严格按设计要求进行。

需要装设孔口管时,孔口管的装设要牢固、密实。

根据超前钻孔探测,随时测量涌水量及水压,化验水质,核实地质情况,如与设计不符,及时向设计单位、监理工程师提出,及时作好信息反馈,以便迅速变更设计、施工方案。

注浆中发生堵管时,先打开孔口泄浆阀,再关闭孔口进浆阀,然后停机,查找原因,迅速进行处理。
