结构设计总说明一、工程概况1、项目名称:西安长丰园5#商住楼设计2、建筑功能:商场、住宅3、使用年限:50年4、结构体系:塔楼部分为框架-剪力墙结构,裙房部分为框架结构5、抗震设防类别:标准设防分类(丙类)二、设计依据1、《建筑结构荷载规范》(GB50009-2012)中国建筑工业出版社2、《混凝土结构设计规范》(GB50010-2010)中国建筑工业出版社3、《建筑抗震设计规范》(GB50011—2010)中国建筑工业出版社4、《建筑工程抗震设防分类标准》(GB50223-2008)中国建筑工业出版社5、《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社6、《房屋建筑制图统一标准》(GB/T5001-2010)中国计划出版社7、《建筑制图标准》(GB/T50104—2010)中国计划出版社8、《建筑结构制图标准》(GB/T50105-2010)中国计划出版社三、设计资料1、基本风压为:0.35kN/m22、基本雪压为:0。

25kN/m23、地基承载力特征值:140 kPa四、抗震设计参数1、抗震设防烈度:8度2、设计分组:一组3、设计基本地震加速度:0.2g4、设计特征周期:0。

35s5、场地类别:II类6、混凝土结构抗震等级:框架结构中的框架为二级;框架-剪力墙中的框架为二级,剪力墙为一级五、基础类型1、塔楼部分采用筏板基础2、裙房部分采用柱下独立基础七、材料1、混凝土基础垫层采用C10混凝土,其它混凝土构件一律采用C30混凝土2、钢筋HRB400级钢筋:f y=f y′=360N/mm2HPB300级钢筋:f y=f y′=270N/mm23、墙体材料地下室外墙和女儿墙采用钢筋混凝土墙,其它墙一律采用空心混凝土砌块填充墙4、环境类别:一类5、混凝土保护层厚度墙、柱、梁的保护层厚度为20mm,板的保护层厚度为15mm,基础保护层厚度为40mm6、活荷载取值住宅楼面均布活荷载标准值:2.0kN/m2商场楼面均布活荷载标准值:3.5kN/m2卫生间楼面均布活荷载标准值:2.5kN/m2住宅楼梯楼面均布活荷载标准值:2.0kN/m2商场楼梯楼面均布活荷载标准值:3.5kN/m2不上人屋面均布活荷载标准值:0.5kN/m2上人屋面均布活荷载标准值:2.0kN/m2建筑设计总说明一、工程概况1、项目名称:西安长丰园5#商住楼设计2、建设地点:陕西省西安市雁塔区,南三环以北,朱雀路以东3、建筑功能:商场、住宅4、建筑工程等级:一级5、使用年限:50年6、建筑防火分类:一类,耐火等级:一级7、建筑物抗震设防烈度:8度设防8、建筑规模:本工程为综合楼,地下一层为设备间和停车场,地上一~三层为商场,地上四~十二层为住宅。

结构设计说明

结构设计说明

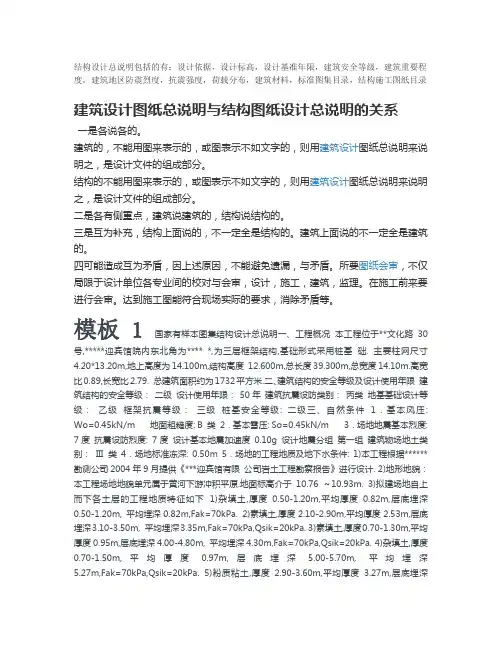

结构设计总说明包括的有:设计依据,设计标高,设计基准年限,建筑安全等级,建筑重要程度,建筑地区防震烈度,抗震强度,荷载分布,建筑材料,标准图集目录,结构施工图纸目录建筑设计图纸总说明与结构图纸设计总说明的关系一是各说各的。

建筑的,不能用图来表示的,或图表示不如文字的,则用建筑设计图纸总说明来说明之,是设计文件的组成部分。

结构的不能用图来表示的,或图表示不如文字的,则用建筑设计图纸总说明来说明之,是设计文件的组成部分。

二是各有侧重点,建筑说建筑的,结构说结构的。

三是互为补充,结构上面说的,不一定全是结构的。

建筑上面说的不一定全是建筑的。

四可能造成互为矛盾,因上述原因,不能避免遗漏,与矛盾。

所要图纸会审,不仅局限于设计单位各专业间的校对与会审,设计,施工,建筑,监理。

在施工前来要进行会审。

达到施工图能符合现场实际的要求,消除矛盾等。

模板1国家有样本图集结构设计总说明一、工程概况本工程位于**文化路30号,*****迎宾馆院内东北角为**** *,为三层框架结构,基础形式采用桩基础. 主要柱网尺寸4.20*13.20m,地上高度为14.100m,结构高度12.600m,总长度39.300m,总宽度14.10m.高宽比0.89,长宽比2.79. 总建筑面积约为1732平方米.二、建筑结构的安全等级及设计使用年限建筑结构的安全等级:二级设计使用年限:50年建筑抗震设防类别:丙类地基基础设计等级:乙级框架抗震等级:三级桩基安全等级: 二级三、自然条件1.基本风压: Wo=0.45kN/m 地面粗糙度: B 类2.基本雪压: So=0.45kN/m 3.场地地震基本烈度: 7度抗震设防烈度: 7度设计基本地震加速度0.10g 设计地震分组第一组建筑物场地土类别:Ⅲ类4.场地标准冻深: 0.50m 5.场地的工程地质及地下水条件: 1)本工程根据******勘测公司2004年9月提供《***迎宾馆有限公司岩土工程勘察报告》进行设计. 2)地形地貌:本工程场地地貌单元属于黄河下游冲积平原.地面标高介于10.76 ~10.93m. 3)拟建场地自上而下各土层的工程地质特征如下1)杂填土,厚度0.50-1.20m,平均厚度0.82m,层底埋深0.50-1.20m, 平均埋深0.82m,Fak=70kPa. 2)素填土,厚度2.10-2.90m,平均厚度2.53m,层底埋深3.10-3.50m, 平均埋深3.35m,Fak=70kPa,Qsik=20kPa. 3)素填土,厚度0.70-1.30m,平均厚度0.95m,层底埋深4.00-4.80m, 平均埋深4.30m,Fak=70kPa,Qsik=20kPa. 4)杂填土,厚度0.70-1.50m,平均厚度0.97m,层底埋深 5.00-5.70m, 平均埋深5.27m,Fak=70kPa,Qsik=20kPa. 5)粉质粘土,厚度2.90-3.60m,平均厚度3.27m,层底埋深8.30- 8.80m,平均埋深8.53m,Fak=70kPa,Qsik=20kPa,Qpk=1300kPa. 6)粉土,厚度2.10-2.70m,平均厚度 2.33m,层底埋深10.80-11.10m, 平均埋深10.93m,Fak=70kPa,Qsik=20kPa,Qpk=1300kPa. 7)粉质粘土未穿透,Fak=70kPa,Qsik=20kPa,Qpk=1300kPa. 4)地下水: 场区地下水为第四系孔隙潜水,地下水埋深距自然地坪2.70m.本场区地下水对混凝土无腐蚀性. 5)场地土类型及建筑场地类别:场地土类型为中软场地土,建筑场地类别为Ⅲ类,地震烈度7度时不会产生地震液化. 6)地基基础方案建议:勘察报告中建议采用天然地基,天然地基不满足要求时采用沉管灌注夯扩桩.四、本工程相对标高±0.000相当于绝对标高11.400m.五、本工程设计遵循的标准、规范、规程1. 《建筑抗震设防分类标准》(GB50223-95) 2. 《建筑结构可靠度设计统一标准》(GB50068-2001) 3. 《建筑结构荷载规范》(GB50009-2001) 4. 《混凝土结构设计规范》(GB50010-2002) 5. 《建筑抗震设计规范》(GB50011-2001) 6. 《建筑地基基础设计规范》(GB50007-2002) 7. 《建筑桩基技术规范》(JGJ 94-94) 8. 《砌体结构设计规范》(GB50003-2001) 9. 《冷扎带肋钢筋混凝土结构技术规程》(JGJ95-2003) 10.《建筑基桩检测技术规范》(JGJ106-2003) 本工程按现行国家设计标准进行设计,施工时除应遵守本说明及各设计图纸说明外,尚应以严格执行现行国家及工程所在地区的有关规范或规程.六、本工程设计计算所采用的计算程序1.采用“结构三维分析与设计软件-TAT-8”进行结构整体分析. 2.采用“PKPM基础工程计算机辅助设计软件JCCAD”进行基础计算.模板2结构设计总说明一、工程概况▲本工程为五层砖混住宅楼,抗震设防烈度为7度,有关抗震构造措施按L91G313做。
