大口径水表无线抄表系统设计方案报告
智能水表远程抄表(智能水表抄表系统方案)
智能水表远程抄表、智能水表抄表系统方案-----综合管理软件一、概述老式的抄表软件仅仅只是抄表软件，它缺少了系统资源的整合功能，而且对于水表相关数据没有进行有效的利用，水表漏损无从查证，甚至更换新水表后系统竟然出现负用水。
智能水表远程抄表（智能水表抄表系统方案）综合管理软件体现了大用户水表软件的功能齐全，包括了实时监测、设备维护、统计分析、历史查询、档案管理5大功能板块，里面还包括了设备维护、漏损分析、智能配表等众多细分功能。
二、软件接口智能水表远程抄表（智能水表抄表系统方案）综合管理软件兼容多种现场水表传输终端。
三、智能水表远程抄表（智能水表抄表系统方案）综合管理软件首先在浏览器输入大用户水表管理软件网址，输入登录名、密码、验证码后，点击登录按钮，进入了系统的默认页面，这里是软件的一级菜单，每个一级菜单有相应的二级菜单。
右上方显示系统的登录用户，这里可以修改登录用户的密码以及退出系统按钮。
页面中部是系统主要数据的显示区，页面底部是报警区域1、实时监控板块。
唐山平升智能水表远程抄表（智能水表抄表系统方案）综合管理软件实时监控板块下面有三个子菜单。
实时列表即软件的默认页面，我们可以通过树形导航菜单或者用户模糊查询功能，选择一个或多个用水户，这里提供数据导出功能，会自动统计所选用户的前日/昨日/今日汇总流量对比。
数据区会显示每个用户详细用水信息。
智能水表远程抄表（智能水表抄表系统方案）综合管理软件—实时列表界面地图展示页面通过引用百度动态地图直观显示所有用水户的详细信息。
区域选择悬浮框可以定位一个或多个用水户，实时数据悬浮框显示用户的详细信息。
地图具有二维地图于卫星地图切换功能。
DATA86智能水表远程抄表（智能水表抄表系统方案）综合管理软件—地图展示界面报警处理页面可以根据相关条件进行报警数据查询，数据区显示每条报警的详细信息，点击这里可以填写报警的故障原因以及核查结果。
2、设备维护板块设备维护板块下面有三个子菜单：报修处理页面是对现场设备进行的维修流程：首先填写故障申报信息，然后打印维修派工单，最后填写设备维修记录。

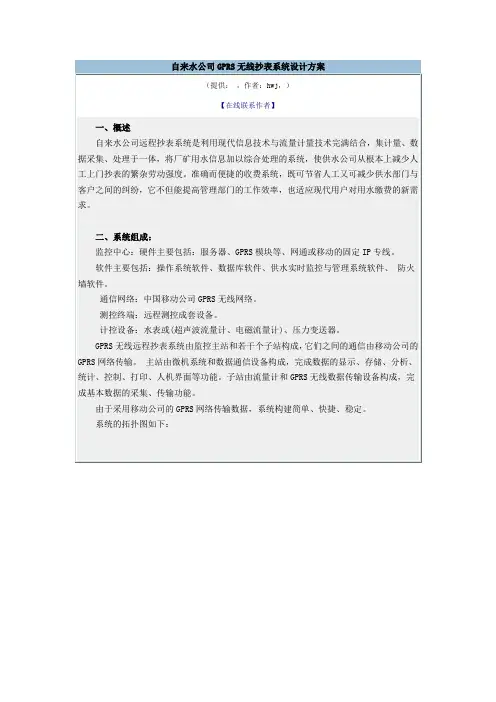

最新自来水公司GPRS无线抄表系统设计方案

2.0 主站系统2.1硬件配置微机打印机GPRS数据传输器（台式）2.2软件配置操作系统Windows XP等数据库软件GPRS远程抄表系统软件（该软件为B/S结构，可以支持在广域网进行浏览查看）GPRS数据传输器工具软件2.3系统功能系统软件采用本公司开发的GPRS远程抄表系统软件实时数据采集功能：瞬时量：瞬时流量累计量：累计流量支持四种组网模式：移动专网模式、移动专线模式、公网专线模式、SMS短消息模式。
◇ 移动专网模式：监控中心使用GPRS-A，水资源测控设备使用GPRS-B，移动公司建一个VPN专网，提供一个APN接入点，并在GPRS-A和GPRS-B所使用的SIM卡上分别绑定固定的IP地址。
被监测的自备井的数量少的县建议使用该模式。
◇ 移动专线模式：监控中心使用移动公司的数据专线，建一个VPN专网，有专用的APN接入点，中心服务器有固定的IP，水资源测控设备使用GPRS-B， GPRS-B所使用的SIM 卡上绑定固定的IP。
被监测的自备井的数量大的县建议使用该模式。
◇ 公网专线模式：监控中心具有公网数据专线，服务器可以登陆INTERNET，有固定的IP，水资源测控设备的GPRS-B每次登陆GPRS网络时得到动态IP，可与监控中心的服务器进行数据交换。
跨省监测自备井时使用该模式。
◇ SMS短消息模式：监控中心与水资源测控设备之间通过短信传输数据。
个别GPRS 信号不强的地方使用该模式。
4.1.3 移动专线组网模式的特点◇ 数据传输速率高：目前GPRS网络传输速度在40Kbps左右，专线速率从2—100Mbps 都可实现。
◇ 信号覆盖面广：目前GPRS信号已经覆盖每一个角落，每个自备井的水资源测控设备都能够登陆GPRS网络传输数据。
◇ 实时性强：水资源测控设备可以实时在线，数据传输的时延短。
◇ 安全性高：数据在移动的专网内传输，不进入INTERNET，安全可靠；GPRS通信模块支持系统加密，不受外界干扰。
