谐振电容和电感的计算方法及相关参数的设计
谐振电路的品质因素与计算公式
谐振电路的品质因素与计算公式谐振电路在电子技术中有着广泛的应用.谐振电路的特性与该谐振电路的品质因数(即Q值)密切相关.求1个电路的Q值应从其定义出发,才能对Q值的意义有更深刻的理解对谐振电路的特性有更全面的认识。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那么什么是Q值呢？下面我们作详细的论述。
品质因数的原始定义是由能量来定义的，表示了电路中能量之间的转换的关系，即电路的储能效率。
从能量定义品质因数可以清楚地表达品质因数的物理意义,对于各种电路具有普遍意义。
对于简单的RLC串联、并联电路品质因数的计算我们可以直接套用品质因数在RLC串联、并联电路中的定义式进行计算，但是对于稍复杂的RLC谐振电路这些公式就不再适用。
通过品质因数最原始的定义即能量定义一定是可以计算的任意谐振电路的品质因数，但是却会较为繁琐。

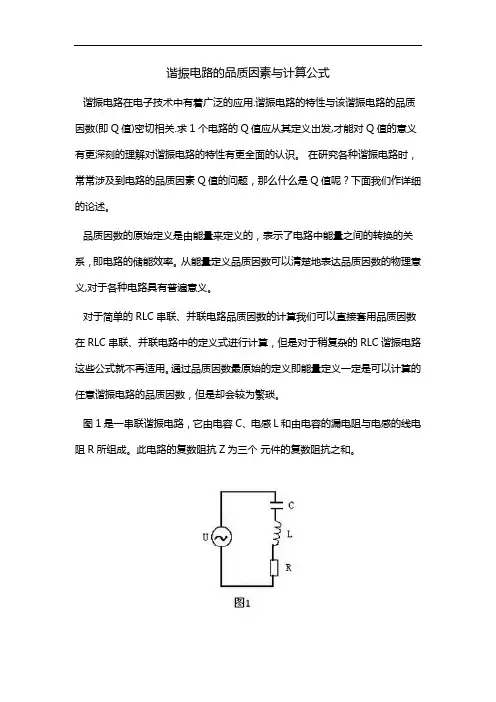

图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。
此电路的复数阻抗Z为三个元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。
当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。
因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。
电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU品质因素Q=1/ωCR，这里I 是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R因为：UC=UL 所以Q=1/ωCR=ωL/R电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q 电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q从上面分析可见，电路的品质因素越高，电感或电容上的电压比外加电压越高。
电感的计算方法和BOOST升压电路的电感、电容计算
电感计算方法加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ?(2*3.14159) ?F (工作频率) =360 ?(2*3.14159) ?7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ?圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ?2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4?.14?.5?0 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
小信号谐振放大电路实验报告
四、实验电路及方法步骤
图1实验原理图1图2实验原理图2
仿真结果：f=4.9MHz
（2）谐振增益
放大器的谐振电压增益为放大器处在谐振频率下时输出电压与输入电压之比。
仿真得Av=13.14dB
（3）通频带
通频带带宽：
仿真得BW=0.15MHz
（4）选择性
放大器从含有各种不同频率的信号总和中选出有用信号，排除干扰信号的能力，称为放大器的选择性。选择性的基本指标是矩形系数。其中，定义矩形系数是电压放大倍数下降到谐振时放大倍数的10％时对应的频率偏移和电压放大倍数下降为0.707时所对应的频率偏移之比，பைடு நூலகம்：
（2）小信号谐振放大器技术指标有哪些？
谐振频率，电压增益AV0，通频带BW0.7，品质因数Q，，增益带宽积及回路的选择性（矩形系数K0.1）。
（3）谐振频率与哪些因素有关？如何判断电路已经发生谐振？
由谐振频率计算公式：
可知谐振频率和电容，电感的取值有关，
且 L和C的乘积越大，谐振频率越小;
L和C的乘积越小，谐振频率越大。
小信号谐振放大电路实验报告
预习报告
一、实验目的
1.掌握小信号调谐放大器的工作原理；
2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法等。
二、实验仪器
序号
仪器
数量
1
示波器
1台
2
万用表
rlc串联谐振的谐振频率(3篇)

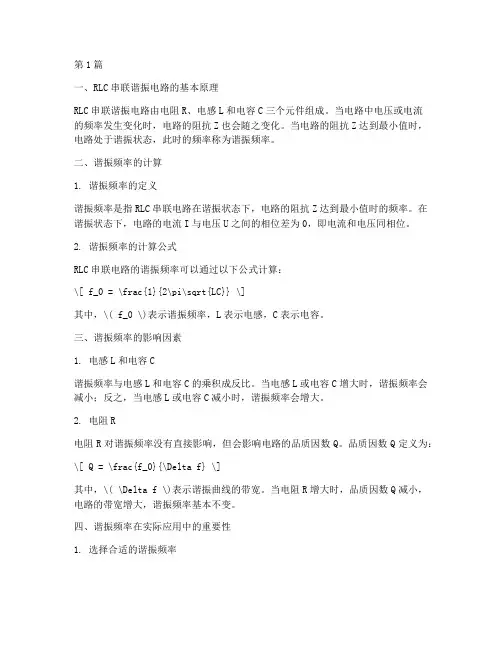

第1篇一、RLC串联谐振电路的基本原理RLC串联谐振电路由电阻R、电感L和电容C三个元件组成。
当电路中电压或电流的频率发生变化时，电路的阻抗Z也会随之变化。
当电路的阻抗Z达到最小值时，电路处于谐振状态，此时的频率称为谐振频率。
二、谐振频率的计算1. 谐振频率的定义谐振频率是指RLC串联电路在谐振状态下，电路的阻抗Z达到最小值时的频率。
在谐振状态下，电路的电流I与电压U之间的相位差为0，即电流和电压同相位。
2. 谐振频率的计算公式RLC串联电路的谐振频率可以通过以下公式计算：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]其中，\( f_0 \)表示谐振频率，L表示电感，C表示电容。
三、谐振频率的影响因素1. 电感L和电容C谐振频率与电感L和电容C的乘积成反比。
当电感L或电容C增大时，谐振频率会减小；反之，当电感L或电容C减小时，谐振频率会增大。
2. 电阻R电阻R对谐振频率没有直接影响，但会影响电路的品质因数Q。
品质因数Q定义为：\[ Q = \frac{f_0}{\Delta f} \]其中，\( \Delta f \)表示谐振曲线的带宽。
当电阻R增大时，品质因数Q减小，电路的带宽增大，谐振频率基本不变。
四、谐振频率在实际应用中的重要性1. 选择合适的谐振频率在实际应用中，选择合适的谐振频率可以提高电路的性能。
例如，在无线通信、信号传输等领域，通过选择合适的谐振频率，可以减小信号损耗，提高传输效率。
2. 提高电路的稳定性在电路设计和分析过程中，通过调整电感L和电容C的值，可以使电路在特定的频率下达到谐振状态，从而提高电路的稳定性。
3. 优化电路性能通过调整谐振频率，可以优化电路的性能。
例如，在滤波器设计中，通过选择合适的谐振频率，可以实现对特定频率信号的滤波。
五、总结RLC串联谐振电路的谐振频率是电路设计和分析中的一个重要参数。
通过掌握谐振频率的计算方法、影响因素以及在实际应用中的重要性，有助于我们更好地进行电路设计和优化。
lcl滤波器谐振频率计算
lcl滤波器谐振频率计算LCL滤波器是一种常见的电路滤波器，用于在电力系统中去除谐波和滤波其他干扰信号。
谐振频率是LCL滤波器设计中的重要参数之一，它决定了滤波器对特定频率的滤波效果。
本文将介绍如何计算LCL滤波器的谐振频率，并提供相关参考内容。
首先，我们来简要了解LCL滤波器的结构和工作原理。
LCL滤波器由电感（L）、电容（C）和电感（L）三个元件组成。
在电力系统中，LCL滤波器通常用于并联接地型谐振滤波器，其工作原理是通过调节电容和电感的数值使谐振频率与谐波频率相匹配，从而达到滤波的效果。
要计算LCL滤波器的谐振频率，可以根据以下公式进行计算：1/（2π√LC）其中，L表示电感的值，C表示电容的值，π为圆周率。
这个公式基于谐振频率的定义，即当滤波器的电压响应与输入信号的频率相等时产生谐振。
在实际设计中，为了更好地控制滤波器的谐振频率，通常需要考虑电感和电容的额定值以及其它因素的影响，如温度、工作电压等。
可以参考以下内容以了解更多相关信息：1. 《电力系统谐振滤波器设计与应用》（作者：梁磊、宋佳）：本书介绍了电力系统中谐振滤波器的设计原理和实际应用，包括并联滤波器的参数计算、谐振频率的选择等内容。
2. 《现代滤波器设计》（作者：卢国祥、主编：马骊）：该书主要介绍常见的滤波器设计方法和技巧，包括LCL谐振滤波器的设计原理和参数计算等内容。
3. IEEE Transactions on Power Electronics：这是一个相关领域的权威期刊，发表了许多关于谐振滤波器设计和应用的研究论文，可以从中获取最新的研究成果和设计方法。
4. 电力系统专业论文集：通过查阅相关的电力系统专业论文，可以了解到更多关于LCL滤波器的设计、参数计算以及实际应用方面的研究成果和经验。
总之，LCL滤波器的谐振频率计算是设计过程中的一个关键步骤，通过合理选择电感和电容的数值，并结合实际应用条件进行调整，可以实现较好的滤波效果。
LLC谐振电路工作原理及参数设计
2
3
针对该公司LLC谐振电路的拓扑结构，进行了详细的分析，包括输入、输出端口设计、磁性元件选择等。
电路拓扑
深入探讨了LLC谐振电路的工作原理，包括工作模态、阻抗特性、传输特性等。
工作原理
根据分析结果，针对该LLC谐振电路的设计进行了优化，提高了电路性能和效率。
设计优化
03
参数优化
针对该产品中LLC谐振电路的性能测试结果，对元件参数进行了优化设计，以提升电路性能。
体积和成本
转换效率，包括轻载和重载下的效率
电磁干扰(EMI)性能
根据实际工程经验，结合电路拓扑、控制方式、磁性元件等关键因素，进行多方案尝试和对比实验验证
优化方法选择
利用仿真软件进行电路性能仿真，通过调整元件参数、改变控制策略等方式，得到最优电路控制策略和元件参数组合
运用数学方法，如梯度下降法、遗传算法等，结合电路性能数学模型，求解最优电路控制策略和元件参数组合
LLC谐振电路工作原理
LLC谐振电路因其高效率、高可靠性、低噪声等优点，被广泛应用于通信、电力电子、自动化控制等领域。
特别是在通信领域，由于其高效节能、体积小、重量轻等优势，LLC谐振电路已成为基站、交换机、路由器等通信设备的首选电源解决方案。
LLC谐振电路应用场景
LLC谐振电路元件参数设计
02
xx年xx月xx日
《llc谐振电路工作原理及参数设计》
目录
contents
LLC谐振电路概述LLC谐振电路元件参数设计LLC谐振电路仿真与分析LLC谐振电路优化设计LLC谐振电路制作与调试LLC谐振电路案例分析
LLC谐振电路概述
01
LLC谐振电路是一种高频、高压、大功率的开关电源变换器，由两个电感（一个主电感，一个辅助电感）和两个电容（一个主电容，一个辅助电容）组成。
电子镇流器电感计算和谐振电容计算
电子镇流器电感计算和谐振电容计算!供电电压DC:400V功率:40W频率:40KHz管压:115V计算:限流电感,和谐振电容?有效电压值=400V -115V=285V电感压降=285-115=120V电感感抗Zl=120V/(40W/115V)=482.425欧电感量L=Zl/(2*pi*f)=482.425/(2*3.14*40000)=0.00192H =1.92mH谐振公式f = 1/(2*pi*根号(LC))C = 1/(平方(2*Pi*f) *L)C = 1/(2*3.14*40000)*(2*3.14*40000)*0.00192= 0.0000000082539F= 8.3nF略谈荧光灯电子镇流器的应用和发展楼彬浙江省义乌冶炼厂（322000）用传统的电感式镇流器点燃荧光灯的电路原理图为图1所示。
这种电感式镇流器制造工艺简便，成本6元左右，镇流器本身寿命较长。
但是，它的缺点有：①耗电：一盏40W荧光灯的电感镇流器本身耗电约 10W，占灯功率的 20％左右。
②耗费硅钢片和钢材，每年里耗费国家大量的金属材料。
③在市电电压低于180V时，启动困难。
④有频闪现象，在这种照明下看书，会影响视力。
⑤启辉器易坏。
自80年代以来，我国已研制并生产了一种先进的电子式镇流器，它比原电感式镇流器有许多突出的优点。
其电原理图如图2所示。
现在简单介绍一下电子式镇流器的工作情况。
市电 220V经电阻R7限流，T1为抗干扰线圈，T1是ǿl4铁氧体磁芯，用塑料电线穿过圆心绕制 12圈而成，VD1-4组成桥式整流。
C1电解电容器，市电220V经桥式整流和滤波作用；就变成直流电压308V左右，加在电阻R1和C2以及二只大功率开关管上，直流电压经电阻R1向电容器C2充电，当充电电压大于32V时，因为VD5触发二极管的击穿电压是32V，VD5就被击穿导通，就有一个脉冲电流加入大功率开关管V2的基极，这时V2就会导通了，它的集电极电流经小变压器T2的次级L3和扼流圈L、电容器C6、电阻R6、给荧光灯上下二组灯丝预热。
rlc串联谐振电路阻抗公式
rlc串联谐振电路阻抗公式RLC串联谐振电路是一种常见的电路拓扑，由电阻（R）、电感（L）和电容（C）三个元件串联组成。
在这种电路中，电感和电容相互补偿，使得电路在某个特定频率下产生谐振。
谐振电路在电子设备中有着广泛的应用，如滤波、振荡、放大等。
本文将介绍RLC串联谐振电路的阻抗公式，并对其进行实用分析。
一、RLC串联谐振电路的基本概念RLC串联谐振电路由电阻R、电感L和电容C三个元件组成。
在一个周期性电压作用下，电路中的电流呈正弦波形。
电阻、电感和电容分别对电流产生阻滞、延迟和领先效应。
在谐振状态下，电感和电容的电压分别等于其电流的负值，电阻的电压等于其电流。
二、阻抗公式推导1.电阻R的阻抗ZR为R本身；2.电感L的阻抗ZL为jωL，其中ω为角频率，j为虚数单位；3.电容C的阻抗ZC为1/(jωC)；4.电路总阻抗Z为ZR+ZL+ZC，即R+jωL+1/(jωC)。
三、公式中的应用和实例分析1.在谐振状态下，电路的电流最大，电阻、电感和电容的电压分别为零、最大和零。
此时，电路的阻抗仅由电感和电容的阻抗组成，即Z=jωL-1/(jωC)；2.当电路工作频率f发生变化时，电感和电容的阻抗发生变化，从而影响电路的性能。
通过调整元件参数，可以实现对特定频率的谐振；3.实际应用中，RLC串联谐振电路常用于滤波器、振荡器等，通过改变电路的阻抗特性，实现对信号的处理和控制。
四、电路的频率响应和特性1.谐振频率：当电路的阻抗为纯虚数时，即jωL=-1/(jωC)，解得ω=1/(sqrt(LC))，此频率称为谐振频率；2.谐振状态下，电路的电流最大，电压最小；3.电路的频率响应：随着频率的增加，电路的阻抗从纯虚数逐渐过渡到实数，电流逐渐减小，电路的谐振特性逐渐消失。
五、总结与实用建议RLC串联谐振电路是一种重要的电子电路，了解其阻抗公式和特性对于分析和设计电子设备具有实用价值。
在实际应用中，通过调整电阻、电感和电容的参数，可以实现对不同频率信号的处理和控制。
电感关键参数分析
电感是一种储能元件，用在LC振荡电路、中低频的滤波电路，DC-DC能量转换等等，其应用频率范围很少超过50MHz。
从阻抗频率曲线图可知，工作频率低于谐振频率时，电感器件表现出电感性，阻抗随着频率的升高而增大:当工作频率高于谐振频率时，电感器件表现出电容性，阻抗随着频率的升高而减小。
在应用中，应选择谐振频率点高于工作频率的电感为电源滤波选用电感时，需要注意以下几点。
①电感与电容组成低通滤波器时，电感值是一个很关键的参数。
电感器件资料标称的电感值，是工作频率低于谐振频率点的值，如果工作频率高于谐振频率，则电感值将会随着工作频率的升高而急剧减小，逐步呈现电容性。
②电感用于电源滤波时，需要考虑由于其直流电阻而引起的压降。
③用于电源滤波时，电感的工作电流必须小于额定电流。
如果工作电流大于额定电流，电感未必会损坏，但是电感值可能低于标称值。
几个主要有关参数①电感值范围:1-470uH②直流电阻:有多种直流电阻可供选择，电感值越大，对应的直流电阻也越大。
一般信号用电感，其直流电阻比高频信号用电感和电源用电感大一些，最小的直流电阻一般为几毫欧，大的几欧。
③自谐振频率:几十兆赫兹到几百兆赫兹。
电感值越大，其对应的自谐振频率越小。
④额定电流:几毫安到几十毫安。
电感值越大，其对应的额定电流越小。
工作频率低于谐振频率时，电感值基本保持稳定:但工作频率超过谐振频率后，电感值将会先增大，达到一定频率后，将迅速减小。
电感啸叫原因如果耳朵能听到啸叫(吱吱声)，可以肯定电感两端存在一个20HZ-20KHZ(人耳范围)左右的开关电流。
例如DC-DC电路的电感啸叫，由于负载电流过大，DC内部有一个限流保护电路，当负载超过IC内部的开关(MOS)电流时，限流检测电路判断负载电流过大，会立即调整DAC内部开关占空比，或者立即停止开关工作，直到检测负载电流在标准范围内时，再重新启动正常的工作开关。
从停止开关到重启开关的时间周期正好是几KHZ的频率，正因为这个周期的开关频率产生啸叫。
LLC谐振变换器主电路参数计算和MOS管寄生电容的解释(仙童手册)
图1.LLC 主电路参数计算步骤表1是按照上面图2所示步骤得到的计算值与实际电路中使用的数值的比较，从表1的对比可以发现计算值与实际值之间的误差较大。
表1.LLC 主电路参数计算值和实际值由于励磁电感的计算会导致后续谐振电感参数和谐振电容参数的误差，因此，为了找到计算的来源，首先得分析励磁电感计算的正确与否。
下面是对励磁电感计算的方法。
为了保证原边开关管完全实现零电压开通，在死区时间内励磁电流的峰值需要满足维持开关管寄生电容充放电所需要的能量，因此有max 4dead rss in LLC i t C U ->上式中i max 是励磁电流最大值，t dead 是开关管的死区时间，Crss 是MOSFET 的寄生电容，U in-LLC 是LLC 谐振变换器的输入电压。
当LLC 谐振变换器的工作频率等于谐振频率时，谐振电流可以简化为正弦波，而励磁电流则简化为三角波，由于在一个开关周期内励磁电感充放电能量相等，对T/4时间内积分可以得到励磁电流最大值max 4Lm m U T i L =上式中U Lm 是励磁电感电压，当其被输出电压钳位时有U Lm =n （U o +2U D ），由零电压开通条件表达式和励磁电流最大值表达式可以得到励磁电感的取值上限16dead m rss Tt L C <代入数字计算得L m （max ）=1.29mH上面的计算方法中原理和公式都没有错误，可能存在问题的地方是励磁电感上限计算公式代入的数值有误。
经过对比，发现之前的计算中有两个数值有误，第一是死区时间t dead ，因为LLC 电路的控制芯片是L6599，其手册中给出的死区时间是个固定值，为300ns ，而我们在实际调试过程中用示波器测试发现死区时间是800ns ；第二，MOSFET 的寄生电容有误。
我理想的认为，MOSFET 开关管（型号为SPW47N60C3）手册中给出的Reverse transfer capacitance （C rss ）就是漏源极之间的寄生电容，实则不然。
交流电路中的相位差与谐振
交流电路中的相位差与谐振交流电路中的相位差与谐振是电路分析和设计中的重要概念。
相位差指的是两个波形之间的时间差，而谐振是指电路在某一特定频率下的特殊响应。
本文将详细介绍交流电路中相位差和谐振的原理、应用以及相关计算方法。
一、相位差的定义和表示在交流电路中，相位差是指两个电压或电流波形之间的时间差。
它用角度或时间表示，单位为弧度或周期。
相位差可以用来描述波形之间的同步或异步关系。
当两个波形同步时，相位差为0度或2π弧度；当两个波形异步时，相位差不为0度或2π弧度。
二、相位差的计算方法1. 当两个波形的频率相同且相位差为零时，它们处于同相位。
2. 当两个波形的频率相同但相位差不为零时，它们处于异相位。
可以使用公式φ = 2πft来计算相位差，其中φ为相位差（单位：弧度），f为频率（单位：赫兹），t为时间（单位：秒）。
3. 当两个波形的频率不同但周期相等时，可以通过将较大的频率转化为周期，然后计算相位差。
三、谐振的定义和特点谐振是指电路在某一特定频率下的特殊响应。
在谐振频率下，电路的阻抗最小，导致电流达到最大值。
谐振频率可以通过电抗、电感和电容的数值来计算。
谐振频率还与电路的其他参数，如电阻和负载相关联。
四、共振电路的相位差在共振电路中，电压和电流波形之间的相位差具有特殊的性质。
在串联共振电路中，电压和电流是同相的，相位差为0度或2π弧度。
而在并联共振电路中，电压和电流是异相的，相位差不为0度或2π弧度。
五、应用实例1. 谐振现象在无线通信系统中广泛应用。
例如，天线通过谐振来选择特定频率的信号进行接收和发送。
2. 相位差的理解对于音频和视频信号的处理非常重要。
在音频领域，相位差可以用来调整音频信号的立体声效果；在视频领域，相位差可以用来调整图像的对比度和色彩。
3. 相位差的计算方法在数字信号处理和通信系统中具有重要意义。
它可以用来纠正信号传输中的延迟和失真问题。
总结：本文详细介绍了交流电路中相位差和谐振的原理、应用和计算方法。
仿真交流谐振实验报告(3篇)
第1篇一、实验目的1. 理解交流电路谐振现象的基本原理。
2. 掌握RLC串联谐振电路的特性及其应用。
3. 通过仿真实验，验证理论分析，加深对谐振现象的理解。
4. 学习使用仿真软件进行电路分析，提高电路仿真能力。
二、实验原理交流电路谐振现象是指在一个由电阻（R）、电感（L）和电容（C）组成的电路中，当交流电源的频率达到某一特定值时，电路中的感抗（XL）等于容抗（XC），电路呈现纯阻性，此时电路的阻抗最小，电流达到最大值，电路发生谐振。
谐振频率（f0）由电路元件的参数决定，计算公式为：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]三、实验仪器与软件1. 实验仪器：无2. 实验软件：Multisim 14四、实验步骤1. 打开Multisim软件，创建一个新的仿真项目。
2. 在仿真项目窗口中，从元器件库中选取电阻、电感、电容和交流电源等元器件。
3. 搭建RLC串联谐振电路，设置电阻R为10Ω，电感L为0.0318H，电容C为3.1831e-04F。
4. 在电路中添加交流电源，设置电源电压为220V，频率为50Hz。
5. 在电路中添加示波器，用于观察电路中电流和电压的变化。
6. 设置仿真参数，选择合适的仿真时间，启动仿真。
7. 观察示波器中电流和电压的波形，记录相关数据。
8. 重复步骤3-7，改变电路参数或电源频率，观察电路谐振现象的变化。
五、实验结果与分析1. 当电源频率为50Hz时，电路发生谐振，电流达到最大值，电压与电流同相位。
2. 当电源频率小于50Hz时，电路不发生谐振，电流随频率降低而减小。
3. 当电源频率大于50Hz时，电路不发生谐振，电流随频率升高而减小。
4. 改变电路参数R、L、C，观察电路谐振频率的变化，验证理论分析。
六、实验结论1. 仿真实验验证了RLC串联谐振电路的基本原理，加深了对谐振现象的理解。
2. 仿真实验结果表明，电路谐振频率与电路元件参数有关，与电源频率有关。
并联谐振品质因数q的计算公式__解释说明
并联谐振品质因数q的计算公式解释说明1. 引言1.1 概述在电路中，谐振是一种重要的现象，广泛应用于无线通信、滤波器设计、照明设备等领域。
而并联谐振电路是一种常见且重要的电路配置，在实际应用中具有广泛的意义。
在并联谐振电路中，品质因数q是一个关键参数，它描述了电路的频率选择性和损耗程度。
因此，计算并研究并联谐振品质因数q的公式具有重要意义。
1.2 文章结构本文着重讨论并联谐振品质因数q的计算公式及其应用。
文章将分为五个部分进行阐述。
首先，在引言部分我们会对全文进行概述，并介绍文章结构和每个部分的主要内容。
其次，在第二部分我们将简单介绍并联谐振电路的基本原理，并给出品质因数q的定义。
随后，在第三部分我们将详细推导与解释并联谐振品质因数q计算公式，并讨论其中涉及到的关键参数和假设条件。
接下来，在第四部分我们会介绍实际应用中通常采取的品质因数q的测量方法，并分析其影响因素。
最后，在第五部分我们将总结全文所述内容，探讨并联谐振品质因数q 的现有研究结果以及未来发展方向。
1.3 目的本文的目的是系统性地介绍并联谐振品质因数q的计算公式及其应用领域。
通过对该公式的推导和解释，读者可以更加深入地理解品质因数q在电路中的作用和意义。
同时，我们还将探索实际应用中常见的品质因数q计算方法，并分析其中可能存在的误差和不确定性。
最后，通过验证和实验结果分析，我们旨在提供一种准确可靠的计算公式，并为相关领域研究者提供参考和启示。
2. 并联谐振品质因数q的计算公式2.1 并联谐振电路简介并联谐振电路是指由电感与电容并联而形成的谐振回路。
在该电路中，当频率等于共振频率时，电感和电容会共同产生谐振现象，使得电路中的阻抗最小，达到最大的能量传输效果。
2.2 品质因数q的定义品质因数q是用来衡量并联谐振回路储存能力和选择性特征的无量纲物理量。
它描述了一个谐振系统在共振附近能够保持振荡放大幅度或能量损失小的特性。
品质因数越高，表示能储存更多的能量，并具有较好的选择性。
lc谐振电路的q值
lc谐振电路的q值LC谐振电路是一种常见的电路，它由一个电感器和一个电容器组成，可以用于产生稳定的振荡信号。
在LC谐振电路中，Q值是一个非常重要的参数，它描述了电路的品质因数，也就是电路的能量储存和损耗能力之间的比例关系。
在本文中，我们将详细介绍LC谐振电路的Q值及其相关知识。
首先，让我们了解一下LC谐振电路的基本原理。
LC谐振电路是一种共振电路，它利用电感器和电容器之间的相互作用来产生共振。
当电路中的电容器和电感器被充电时，它们会储存能量，并在一定条件下释放这些能量。
当电容器和电感器的储能和释能速率相等时，电路就会产生稳定的振荡信号。
在LC谐振电路中，Q值是一个非常重要的参数。
Q值越高，电路的品质因数就越高，也就是说电路的储能能力越强，损耗能力越小。
Q值越低，电路的品质因数就越低，也就是说电路的储能能力越弱，损耗能力越大。
Q值可以用以下公式来计算：Q = ωL/R其中，ω是电路的角频率，L是电感器的感值，R是电路的总阻抗。
Q值越高，说明电感器储存的能量越多，损耗也越小。
因此，在设计LC谐振电路时，我们通常会尽可能地提高Q值，以获得更好的性能。
在实际应用中，如何提高LC谐振电路的Q值呢？有以下几种方法：1. 选择高品质因数的电容器和电感器。
品质因数是描述电容器和电感器性能的一个参数，它越高表示损耗越小。
因此，在选择电容器和电感器时，我们应该尽可能选择高品质因数的产品。
2. 降低电路的总阻抗。
在计算Q值时，总阻抗是一个重要参数。
因此，我们可以通过降低电路的总阻抗来提高Q值。
例如，在选择放大器时，我们可以选择低噪声、低失真的放大器，以降低总阻抗。
3. 调整电容器和电感器的数值。
在LC谐振电路中，电容器和电感器的数值也会影响Q值。
因此，在设计电路时，我们可以通过调整这些元件的数值来达到最佳的Q值。
除了Q值外，LC谐振电路还有其他一些重要参数，例如共振频率、带宽等。
在实际应用中，我们需要根据具体需求来选择合适的参数，并进行合理的设计和调整。
RLC串联谐振频率及其计算公式
RLC串联谐振频率及其计算公式串联谐振是指所研究的串联电路部分的电压和电流达到同相位，即电路中电感的感抗和电容的容抗在数值上时相等的，从而使所研究电路呈现纯电阻特性，在给定端电压的情况下,所研究的电路中将出现最大电流，电路中消耗的有功功率也最大。
1。
谐振定义：电路中L、C 两组件之能量相等,当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2。
电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率（resonance)，或称共振频率，以f r表示之。
4. 串联谐振电路之条件如图1所示:当Q=Q ⇒I2X L = I2 X C也就是X L =X C时，为R-L—C串联电路产生谐振之条件。
图1 串联谐振电路图5。
串联谐振电路之特性:（1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L−jX C=R（2）电路电流为最大.即(3）电路功率因子为1。
即(4）电路平均功率最大。
即P=I2R(5）电路总虚功率为零。
即Q L=Q C⇒Q T=Q L−Q C=06。
串联谐振电路之频率：（1）公式:（2）R - L -C串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r，而与电阻R完全无关。
7. 串联谐振电路之质量因子:(1）定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子.（2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间.8. 串联谐振电路阻抗与频率之关系如图（2）所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
（2) 电感抗X L=2 πfL ,与频率成正比，故为一斜线。
(3) 电容抗与频率成反比,故为一曲线。
（4) 阻抗Z = R+ j(X L−X C）当 f = f r时， Z = R 为最小值,电路为电阻性.当f ＞ f r时， X L＞ X C，电路为电感性。
谐振电容和电感的计算方法及相关参数的设计
谐振电容和电感的计算方法及相关参数的设计O 引言PWM开关电源按硬开关模式工作（开/关过程中电压下降/上升和电流上升/下降波形有交叠），因而开关损耗大。
高频化虽可以缩小体积重量，但开关损耗却更大了。
为此，必须研究开关电压/电流波形不交叠的技术，即所谓零电压开关（ZVS）/零电流开关（ZCS）技术，或称软开关技术，小功率软开关电源效率可提高到80%~85%.20世纪70年代谐振开关电源奠定了软开关技术的基础。
随后新的软开关技术不断涌现，如准谐振（20世纪80年代中）全桥移相ZVS-PWM,恒频ZVS-PWM/ZCS-PWM（上世纪80年代末）ZVS-PWM有源嵌位；ZVT-PWM/ZCT-PWM（20世纪90年代初）全桥移相ZV-ZCS-PWM（20世纪90年代中）等。
我国已将软开关技术应用于6kW通信电源中，效率达93%.新型微波炉电源与目前国内所用的微波炉电源相比，效率较高，损耗较小，在当前节能减排要求日益迫切的情况下有着其明显的意义。
ZVS高频变换器是新型微波炉电源中的部分，其主要的原理是通过实现软开关使得开关损耗大为减小，提高工作频率，达到使电源小型化，高传输效率的目的。
对于如何设计谐振变换的参数，来实现软开关，并达到规定的输入输出要求，是个很重要的方面。
本文介绍了一种计算谐振变换器中关键的谐振电容和电感的计算方法，并对电路的其他参数进行了设计。
并在此基础上做了仿真。
试制出了一台样机，实验结果符合要求。
l ZVS高频变换器的工作原理应用于新型微波炉电源的ZVS高频变换器的原理图如图1所示。
采用IGBT作为开关管，其驱动信号采用固定占空比为接近0.5的互补信号（有一定的死区时间），电路主要由滤波电路、ZVS高频变换器和桥式倍压整流电路组成。
滤波电路由整流桥D,平波电感Ld和滤波电容Cd1、Cd2组成，将输入的交流变成直流。
VTl,VT2为开关管，VDl、VD2分别为VTl、VT2内置续流二极管。
超声波谐振频率计算公式
超声波谐振频率计算公式
谐振频率指的是在含有电容和电感的电路中，如果电容和电感并联，可能出现于某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，称为电路发生电的振荡,当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，Z=R，谐振电路对外呈纯电阻性质，即为谐振。
发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。
关系
编辑播报
对于二阶系统，从系统的闭环频率响应的Mr和ωr，可精确地计算出二阶系统的时间响应.对于高阶系统，若存在一对共轭闭环主导极点，则可将二阶系统的时间响应与频率响应的关系扩展到高阶系统，这时谐振频率ωr和谐振幅值Mr由对应的高阶系统的共轭闭环主导极点来定出.这时，高阶系统的阶跃瞬态响应与频率响应之间有如下关系：
1.Mr表征系统的相对稳定度.如果Mr的值在1.0~1.4(即0~3dB)范围内，则相当于等效阻尼比ζ为0.4~0.7的范围内，可以获得满意的瞬态性能.当Mr的值大于1.5时，阶跃瞬态响应将出现几次超调振荡.一般地，Mr的值越大，相应的瞬态响应的超调量就越大.
2.ωr表征瞬态响应的速度.ωr的值越大，时间响应就越快，即上升时间随ω
r成反比变化.
3.对于弱阻尼系统，谐振频率ωr与阶跃瞬态响应的阻尼自然频率ωa很接近.。
RLC串联谐振的频率与计算公式
RLC串联谐振频率及其计算公式2009-04-21 09:51串联谐振是指所研究的串联电路部分的电压和电流达到同相位,即电路中电感的感抗和电容的容抗在数值上时相等的,从而使所研究电路呈现纯电阻特性,在给定端电压的情况下,所研究的电路中将出现最大电流,电路中消耗的有功功率也最大.1. 谐振定义：电路中L、C 两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。
2. 电路欲产生谐振，必须具备有电感器L及电容器C 两组件。
3. 谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以 f r表示之。
4. 串联谐振电路之条件如图1所示：当Q=Q ? I2X L = I2 X C也就是X L =X C 时，为R-L-C 串联电路产生谐振之条件。
图1 串联谐振电路图5. 串联谐振电路之特性：(1) 电路阻抗最小且为纯电阻。
即 Z =R+jX L?jX C=R(2) 电路电流为最大。
即(3) 电路功率因子为1。
即(4) 电路平均功率最大。
即P=I2R(5) 电路总虚功率为零。
即Q L=Q C?Q T=Q L?Q C=06. 串联谐振电路之频率：(1) 公式：(2) R - L -C 串联电路欲产生谐振时，可调整电源频率f 、电感器L 或电容器C使其达到谐振频率f r ，而与电阻R完全无关。
7. 串联谐振电路之质量因子：(1) 定义：电感器或电容器在谐振时产生的电抗功率与电阻器消耗的平均功率之比，称为谐振时之品质因子。
(2) 公式：(3) 品质因子Q值愈大表示电路对谐振时之响应愈佳。
一般Q值在10～100 之间。
8. 串联谐振电路阻抗与频率之关系如图(2)所示：(1) 电阻R 与频率无关，系一常数，故为一横线。
(2) 电感抗 X L=2 π fL ，与频率成正比，故为一斜线。
(3) 电容抗与频率成反比，故为一曲线。
(4) 阻抗Z = R+ j(X L ?X C)当 f = f r时， Z = R 为最小值，电路为电阻性。
