二、 实验内容：考虑如图1所示的计算机控制系统图1 计算机控制系统1. 系统稳定性分析(1) 首先分析该计算机控制系统的稳定性，讨论令系统稳定的K 的取值范围； 解:G1=tf([1],[1 1 0]);G=c2d(G1,0.01,'zoh');//求系统脉冲传递函数 rlocus(G);//绘制系统根轨迹Root LocusReal AxisI m a g i n a r y A x i s-7-6-5-4-3-2-1012-2.5-2-1.5-1-0.500.511.522.5将图片放大得到0.750.80.850.90.9511.051.11.151.21.25-0.15-0.1-0.050.050.10.15Root LocusReal AxisI m a g i n a r y A x i sZ 平面的临界放大系数由根轨迹与单位圆的交点求得。
放大图片分析： [k,poles]=rlocfind(G)Select a point in the graphics window selected_point = 0.9905 + 0.1385i k =193.6417 poles =0.9902 + 0.1385i 0.9902 - 0.1385i 得到0<K<193(2) 假设不考虑采样开关和零阶保持器的影响，即看作一连续系统，讨论令系统稳定的K 的取值范围； 解：G1=tf([1],[1 1 0]); rlocus(G1);-1.2-1-0.8-0.6-0.4-0.200.2-0.8-0.6-0.4-0.20.20.40.60.8Root LocusReal AxisI m a g i n a r y A x i s由图片分析可得，根轨迹在S 平面左半面，系统是恒稳定的，所以： 0<K<∞(3) 分析导致上述两种情况下K 取值范围差异的原因。
自动控制原理实验一 典型系统的时域响应和稳定性分析

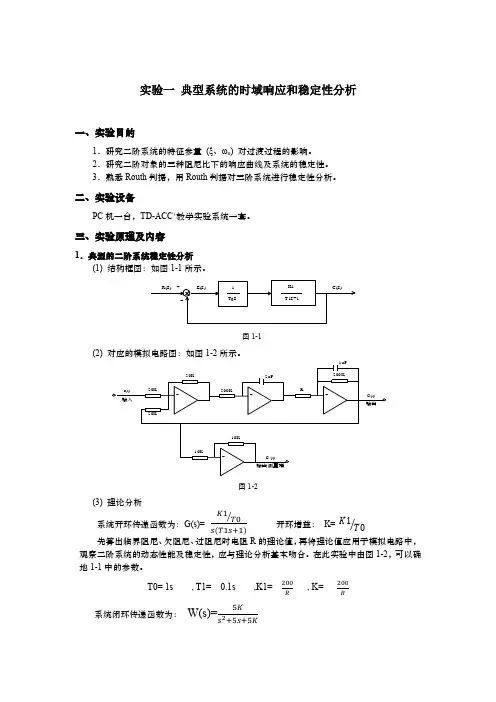

实验一典型系统的时域响应和稳定性分析一、实验目的1．研究二阶系统的特征参量(ξ、ωn) 对过渡过程的影响。
2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。
3．熟悉Routh判据，用Routh判据对三阶系统进行稳定性分析。
二、实验设备PC机一台，TD-ACC+教学实验系统一套。
三、实验原理及内容1．典型的二阶系统稳定性分析(1) 结构框图：如图1-1所示。
图1-1(2)图1-2(3) 理论分析系统开环传递函数为：G(s)=K1T0⁄s(T1s+1)开环增益：K= K1T0⁄先算出临界阻尼、欠阻尼、过阻尼时电阻R的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。
在此实验中由图1-2，可以确地1-1中的参数。
T0= 1s , T1= 0.1s ,K1= 200R , K= 200R系统闭环传递函数为：W(s)=5Ks2+5s+5K其中自然振荡角频率：?n ω= 10√10R；阻尼比：?ζ= √10R402．典型的三阶系统稳定性分析(1) 结构框图：如图1-3所示。
图1-3(2) 模拟电路图：如图1-4所示。
图1-4(3) 理论分析系统的开环传函为: G(s)H(s)=20K s 3+12s 2+20s系统的特征方程为:1()()0G s H s += : s 3+12s 2+20s+20K=0 (4) 实验内容实验前由Routh 判断得Routh 行列式为：S 3 1 20 S 2 12 20K S 1 20-5/3*K 0 S 0 20K为了保证系统稳定，第一列各值应为正数，因此可以确定系统稳定 K 值的范围 : 0<K <12 R >41.7k系统临界稳定K: K=12 R =41.7k 系统不稳定K 值的范围: K >12 R <41.7k四、实验步骤1）将信号源单元的“ST ”端插针与“S ”端插针用“短路块”短接。
机械工程控制基础实验指导书
《机械工程控制基础》实验指导书青岛科技大学前言机械工程控制基础是针对过程装备与控制工程专业而开设的一门专业基础课，主要讲解自动控制原理的主要内容，是一门理论性较强的课程，为了帮助学生学好这门课，能够更好的理解理论知识，在课堂教学的基础上增加了该实验环节。
《机械工程控制基础》实验指导书共编写了4个实验，有实验一、典型环节模拟研究实验二、典型系统动态性能和稳定性分析实验三、控制系统的频率特性分析实验四、调节器参数对系统调节质量的影响《机械工程控制基础》实验指导书的编写主要依据“控制工程基础”教材的内容，结合本课程教学大纲的要求进行编写。
利用计算机和MATLAB程序完成实验。
注：1）每个实验的实验报告均由5部分组成，最后一部分“实验数据分析”或“思考题”必须写。
2）每个实验所记录的图形均需标出横轴和纵轴上的关键坐标点。
目录实验一典型环节模拟研究 (4)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验二典型系统动态性能和稳定性分析 (7)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验三控制系统的频率特性分析 (9)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求实验四调节器参数对系统调节质量的影响 (11)一、实验目的二、实验要求三、实验原理四、实验内容及步骤五、实验报告要求附录一：MATLAB6.5的使用 (13)实验一典型环节模拟研究一、实验目的1．熟悉各种典型环节的阶跃响应曲线2．了解参数变化对典型环节动态特性的影响。
二、实验要求1．观测并记录各种典型环节的阶跃响应曲线2．观测参数变化对典型环节阶跃响应的影响，测试并记录相应的曲线三、实验原理1．惯性环节（一阶环节），如图1-1所示。
(a) 只观测输出曲线(b) 可观测输入、输出两条曲线图1-1 惯性环节原理图2．二阶环节，如图1-2所示。
或图1-2 二阶环节原理图3．积分环节，如图1-3所示。
自动控制原理闭环控制实验原理

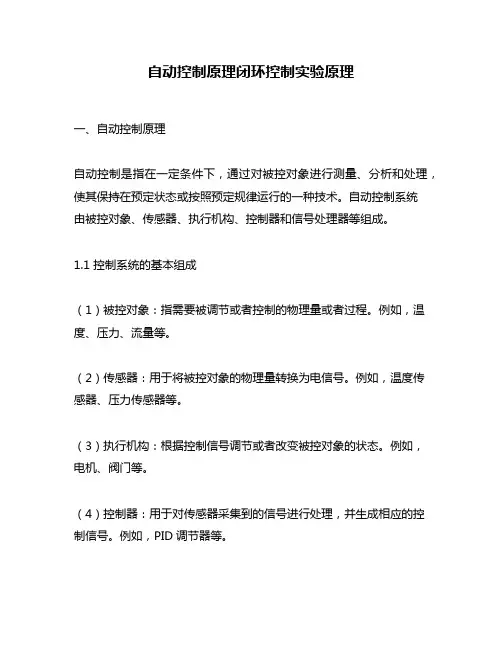

自动控制原理闭环控制实验原理一、自动控制原理自动控制是指在一定条件下，通过对被控对象进行测量、分析和处理，使其保持在预定状态或按照预定规律运行的一种技术。
自动控制系统由被控对象、传感器、执行机构、控制器和信号处理器等组成。
1.1 控制系统的基本组成（1）被控对象：指需要被调节或者控制的物理量或者过程。
例如，温度、压力、流量等。
（2）传感器：用于将被控对象的物理量转换为电信号。
例如，温度传感器、压力传感器等。
（3）执行机构：根据控制信号调节或者改变被控对象的状态。
例如，电机、阀门等。
（4）控制器：用于对传感器采集到的信号进行处理，并生成相应的控制信号。
例如，PID调节器等。
（5）信号处理器：用于对采集到的信号进行滤波、放大和修正等处理，并将其送入控制器中。
例如，放大电路和滤波电路等。
1.2 控制系统的分类根据反馈方式不同，可以将自动控制系统分为开环系统和闭环系统两种。
（1）开环系统：没有反馈，只能按照预定的规律进行运行。
例如，电风扇。
（2）闭环系统：通过反馈控制，可以使系统保持在预定状态或者按照预定规律运行。
例如，恒温器。
1.3 控制系统的稳定性分析控制系统的稳定性是指当系统受到外部干扰时，能够自动恢复到原来的状态。
稳定性分析是控制系统设计中非常重要的一部分。
常用的稳定性分析方法有：（1）根轨迹法：通过绘制根轨迹图来判断系统是否稳定。
（2）Nyquist法：通过绘制Nyquist图来判断系统是否稳定。
（3）Bode法：通过绘制Bode图来判断系统是否稳定。
二、闭环控制实验原理闭环控制实验是一种基于反馈控制原理的实验，旨在让学生了解闭环控制原理和PID调节器的工作方式，并且通过实验操作来加深对自动控制原理的理解和应用。
2.1 实验器材（1）PID调节器（2）电动机（3）温度传感器（4）温度调节仪（5）电源2.2 实验步骤（1）将温度传感器固定在电动机上，并将其连接到PID调节器的输入端口。
（2）将电动机连接到PID调节器的输出端口，并将其接通电源。
自动控制实验报告一-控制系统的稳定性分析

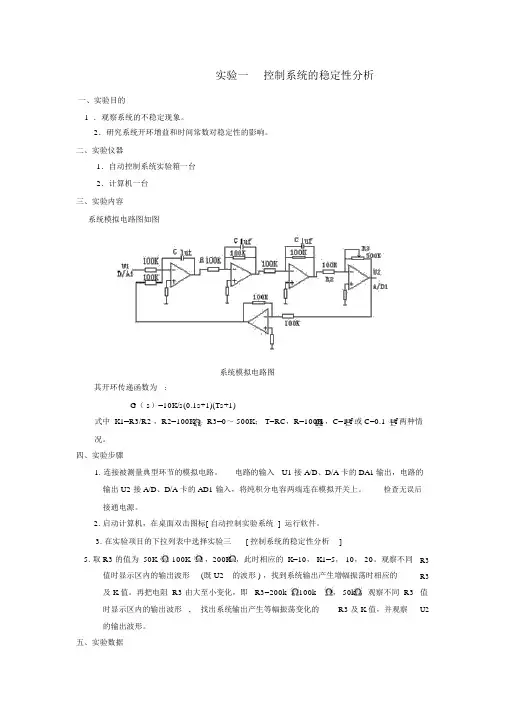

实验一控制系统的稳定性分析一、实验目的1．观察系统的不稳定现象。

2．研究系统开环增益和时间常数对稳定性的影响。
二、实验仪器1．自动控制系统实验箱一台2．计算机一台三、实验内容系统模拟电路图如图系统模拟电路图其开环传递函数为:G（ s）=10K/s(0.1s+1)(Ts+1)式中 K1=R3/R2 ，R2=100K ， R3=0～ 500K； T=RC，R=100K ，C=1 f 或 C=0.1 f 两种情况。
四、实验步骤1. 连接被测量典型环节的模拟电路。
电路的输入U1 接 A/D、D/A 卡的 DA1输出，电路的输出 U2 接 A/D、D/A 卡的 AD1 输入，将纯积分电容两端连在模拟开关上。
检查无误后接通电源。
2.启动计算机，在桌面双击图标[ 自动控制实验系统 ] 运行软件。
3. 在实验项目的下拉列表中选择实验三[ 控制系统的稳定性分析]5. 取 R3 的值为 50K ， 100K，200K，此时相应的 K=10， K1=5， 10， 20。
观察不同R3值时显示区内的输出波形(既 U2的波形 ) ，找到系统输出产生增幅振荡时相应的R3及 K 值。
再把电阻 R3 由大至小变化，即 R3=200k ，100k， 50k ，观察不同 R3值时显示区内的输出波形 ,找出系统输出产生等幅振荡变化的R3 及 K 值，并观察U2的输出波形。
五、实验数据1模拟电路图2．画出系统增幅或减幅振荡的波形图。
C=1uf 时：R3=50K K=5：R3=100K K=10 R3=200K K=20：等幅振荡： R3=220k:增幅振荡： R3=220k：R3=260k:C=0.1uf 时：R3=50k:R3=100K: R3=200K:。
