液压试验的原理和方法

液压试验的原理和方法液压试验是一种重要的实验方法，用于确定液体的压力性质和测定流体的流动性能。

液压试验可以在实验室或现场进行，其原理和方法如下：1. 原理：液压试验的基本原理是应用流体静力学的基本原理，通过施加外力于液体表面，测量液体受力情况来确定液体的压力性质。

根据帕斯卡定律，液体在封闭容器中均匀分布压力，即液压力在容器内各点相等。

2. 方法：（1）基本原理：液压试验基本原理是利用压力的传递和介质的均匀性原则，首先选择待测量部分的节点，为其周围设置有效的封闭容器；然后在测试标准的封闭容器中加入指定的压力介质，使其与待测部分完全接触；根据帕斯卡定律，待测部分的压力等于在密闭容器的压力。

（2）装置准备：液压试验需要一套完整的实验装置，包括封闭容器、壁板、压力传感器、液位计、进出口阀门、压力表和流量计等。

（3）液体选择：根据测试要求和性质，选择合适的液体作为压力介质。

通常使用水或油作为液压试验的压力介质。

（4）液压试验过程：a. 将待测部分和封闭容器连接起来，确保连接紧密无泄漏。

b. 打开进口阀门，从顶部加入压力介质，直至液位计达到设定值。

c. 关闭进口阀门，并观察压力传感器和压力表的读数，记录并稳定读数，确保无压力波动。

d. 可以根据需要进行流量测量，通过流量计测量进出液体的流量。

e. 实验结束后，逐渐放空压力介质，关闭出口阀门，将液体排出。

（5）数据处理：根据实验中记录的数据，可以计算得到液体的压力值和流速值，进而分析液体的性质和流动特性。

3. 注意事项：（1）安全第一：在实验过程中，要注意安全问题，防止压力突然释放造成意外。

（2）仪器校验：在进行液压试验前，需要对液压试验所用的仪器进行校验和检漏，确保其准确和可靠。

（3）操作规范：根据实验要求和操作指南，按照正确的顺序进行实验步骤，确保实验结果的准确性和可重复性。

（4）数据记录：在实验过程中，要及时记录和整理实验数据，以便后续的数据分析和处理。

液压试验实施方案

液压试验实施方案一、概述。

液压试验是指利用液压装置对被试验对象进行压力加载，以验证其在设计工作压力下的安全性能。

本实施方案旨在规范液压试验的实施步骤和注意事项，确保试验过程安全可靠，结果准确可靠。

二、试验前准备。

1. 确定试验对象，根据设计要求和相关标准，确定需要进行液压试验的对象，包括但不限于容器、管道、阀门等。

2. 准备试验设备，检查液压装置、压力表、阀门等试验设备，确保其完好无损，符合试验要求。

3. 制定试验方案，根据试验对象的特点和要求，制定液压试验的具体方案，包括试验压力、持续时间、试验介质等。

三、试验操作。

1. 安全检查，对试验现场进行安全检查，清除杂物，确保周围环境安全无隐患。

2. 连接试验装置，将试验对象与液压装置、压力表等试验设备连接，并进行泄漏测试，确保连接处无泄漏。

3. 充入试验介质，根据试验方案要求，将试验介质充入试验系统，并逐步增加压力至设定值。

4. 观测记录，在试验过程中，及时观测压力变化和试验对象的状态变化，并记录相关数据。

5. 结束试验，当达到设定的试验压力并保持一定时间后，逐步减压，直至零压力，完成试验。

四、试验后处理。

1. 拆卸试验装置，试验结束后，拆除试验装置，清洁试验对象，并对试验设备进行维护保养。

2. 数据分析，对试验过程中记录的数据进行分析，评估试验结果是否符合设计要求。

3. 编制试验报告，根据试验数据和分析结果，编制液压试验报告，包括试验过程、结果和结论等内容。

五、安全注意事项。

1. 严格遵守操作规程，确保试验过程中人员和设备安全。

2. 在试验过程中，严禁超过试验设备的额定工作压力，以免发生意外事故。

3. 对试验对象进行充分的准备和检查，确保其能够承受试验压力，防止试验过程中发生泄漏或破裂。

4. 在试验过程中，保持通风良好，防止试验介质泄漏造成环境污染和安全隐患。

六、总结。

液压试验是确保工程设备安全可靠运行的重要手段，正确的试验实施方案和严格的操作流程至关重要。

液压试验操作规程

压力容器压力试验操作规程一、总则本规程适用于压力容器液压试验的操作过程管理。

二、内容1、试验通用条件1)试验前容器各连接部位的紧固螺栓必须装配齐全，紧固妥当。

2)试验时应采用两个量程相同且经过计量校验合格的压力表；压力表的量程应为1.5～3倍的试验压力，宜为试验压力的2倍；压力表的精度不得低于1.6级，表盘直径不得小于100mm。

3)试验用压力表应安装在被试验容器的顶部便于观察的位置。

4)保压期间压力应保持不变，不得采用连续加压来维持试验压力不变，且试验过程中不得带压紧固螺栓或向受压元件施加外力。

5)试验过程中无关人员不得在试验现场停留。

2、液压试验规定1)试验液体一般采用水。

2)当采用水为介质进行液压试验时，所用的水必须是洁净的。

奥氏体不锈钢压力容器用水进行液压试验时，水中的氯离子含量不超过25mg/L。

试验合格后，应立即将水渍抹去或用压缩空气吹干。

3)液压试验时，容器内应充满液体，滞留在容器内的气体必须排净，并保持容器外表面的干燥。

4)Q345R、Q370R、07MnMoVR制容器在进行液压试验时，液体温度不得低于5℃；其他碳钢和低合金钢制容器进行液压试验时，液体温度不得低于15℃；如果由于板厚等因素造成材料无延性转变温度升高，则需相应提高试验温度。

5)液压试验过程中，当压力容器壁温与液体温度接近时，才能缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验压力，保压30分钟，然后降至设计压力，保压足够时间进行检查。

6)液压试验合格标准：a. 无渗漏；b. 无可见的变形；c. 试验过程中无异常的响声；。

液压试验

实验一油泵的性能实验一、实验目的1．深入理解定量叶片泵的静态特性。

着重测试液压泵静态特性；2．了解定量叶片泵的动态特性。

液压泵输出流量的瞬时变化会引起其输出压力的瞬时变化，动态特性就是表示这两种瞬时变化之间的关系；3．通过实验，学会小功率液压泵的测试方法和本实验所用的仪器和设备。

二、实验仪器和设备JSP-04型快速组合式全功能液压教学平台、定量叶片泵、马达、溢流阀、压力表、节流阀、流量计。

图1 实验原理图1．容积效率：泵的容积效率η容是在泵的额定压力下泵的实际流量Q 实和理论流量Q 理之间的比值，即：Q =Q η实容理实验时，可用泵在零压力是的空载流量Q 空代替理论流量Q 理，有：Q =Q η实容零2．总效率：液压泵的总效率N =N η出总入式中： N 入为液压泵的输入功率，且N =M N/974(kw)∙入； N 出为液压泵的输出功率，且N =P Q/612(kw)∙出M ：泵在额定压力下的输入扭矩（kgf·m ） N ：泵在额定压力下的转速（rpm ）P ：泵在额定压力下的输出压力（kgf/cm 2）Q ：泵在额定压力下的流量（L/min ）四、实验步骤及内容1. 按实验原理图插接实验回路；2. 旋松溢流阀2的手柄，启动油泵1，调节溢流阀2的压力为6MPa ，调节调速阀4为某一开度，使马达5的转速为一定值；3. 液压泵6为被试泵，将溢流阀7的压力调定为7Mpa （作为安全阀使用），节流阀9为加载泵，加载压力分别为0、1、2、3、4、5、6MPa ；4. 分别测出不同压力下对应的流量、扭矩值； 5．将所测量的数据记录在如下的表格中。

60)/V t ⨯N 出（kw ）泵的输入扭矩M （kg ·r/min ）五、实验报告1. 用坐标纸或计算机绘图工具绘制液压泵的特性曲线（压力为横坐标，流量、容积效率、总效率为纵坐标），并分析被试泵的性能。

2. 根据被试泵的效率曲线，确定该泵的合理使用区间。

液压泵性能测试及液压泵拆装实验

液压泵性能测试及液压泵拆装实验一液压泵性能测试实验（一）实验目的：1.检查实验用泵压系是否能达到额定压力和额定流量。

.2.测定实验用泵的压力——流量特性。

3.测定液压泵的容积效率。

4.测定液压泵的总效率。

（二）实验设备：QCS003B液压实验台1.实验台液压系统图（图1--1）2.实验台液压元件一览表（表1--1）。

表1--1序号序号元件名称序号元件名称序号元件名称1 叶片泵 9 溢流阀 17 速度缸2 溢流阀 10 节流阀 18 加载缸3 电磁换向阀 11 电磁换向阀 19 功率表4 单向换向阀 12 电磁换向阀 20 流量计5 节流阀 13 压力换向阀 21 滤油器6 节流阀 14 被测溢流阀 22 滤油器7 节流阀 15 电磁换向阀 23 温度计8 叶片泵 16 电磁换向阀 24 量筒（1）实验内容：１.液压泵额定压力和额定流量的测定。

实验台被测叶片泵的额定压力为63bar，额定流量为8.6L/min。

实验时调节实验台的溢流阀９和节流阀10，可分别由压力表P6和流量计20读出其压力和流量值。

实测值应达到或大于泵的额定值。

2.液压泵压力—流量特性的测定因液压泵工作时有间隙泄漏，泵的工作压力越高，其流量损失越大，实际流量越小。

依次改变泵的工作压力就能测出相应压力的流量值，从而得到泵的压力与流量的关系曲线q=f(p) 3.液压泵容积效率的测定液压泵的容积效率ηv 是泵在额定压力下工作时的流量q p 与零压时的流量之比。

分别测量泵在额定压力下的流量q p 和零压下（无负载）的流量q 0后，可按下式计算出泵的容积效率：ηv ＝opq q 4.液压泵总效率的测定液压泵的总效率η是泵在额定压力下工作时的输出功率p ou 与输出功率p i 的比值，即ioup p 泵的输入功率p i 也就是电机的输出功率p ou ’，它等于电机的输入功率p i ’与电机效率η’ 的乘积。

电机的输入功率的数值可由功率表１９读出。

液压试验的方法和要求

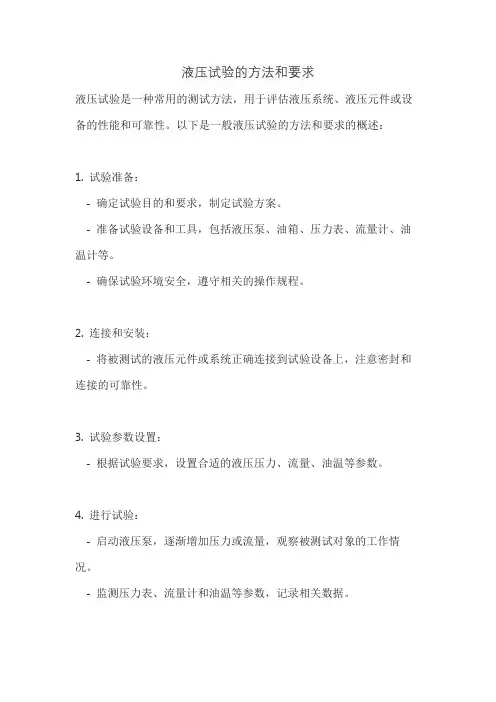

液压试验的方法和要求
液压试验是一种常用的测试方法，用于评估液压系统、液压元件或设备的性能和可靠性。

以下是一般液压试验的方法和要求的概述：
1. 试验准备：
- 确定试验目的和要求，制定试验方案。

- 准备试验设备和工具，包括液压泵、油箱、压力表、流量计、油温计等。

- 确保试验环境安全，遵守相关的操作规程。

2. 连接和安装：
- 将被测试的液压元件或系统正确连接到试验设备上，注意密封和连接的可靠性。

3. 试验参数设置：
- 根据试验要求，设置合适的液压压力、流量、油温等参数。

4. 进行试验：
- 启动液压泵，逐渐增加压力或流量，观察被测试对象的工作情况。

- 监测压力表、流量计和油温等参数，记录相关数据。

5. 检查和评估：
- 观察被测试对象的泄漏、振动、噪音等情况，检查是否存在异常。

- 分析试验数据，评估被测试对象的性能和可靠性。

6. 试验结束：
- 逐渐降低压力或流量，关闭液压泵。

- 拆卸被测试对象，进行检查和维护。

需要注意的是，具体的液压试验方法和要求可能因被测试对象的不同而有所差异。

在进行液压试验时，应遵循相关的标准和规范，并确保操作人员具备相应的专业知识和技能。

液压实验指导书

(液压与气压传动）实验指导书必修实验实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解.并能对液压泵的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。

1.轴向柱塞泵型号:cy14-1型轴向柱塞泵（手动变量）结构见图1—1图1—1(1）实验原理当油泵的输入轴9通过电机带动旋转时，缸体5随之旋转,由于装在缸体中的柱塞10的球头部分上的滑靴13被回程盘压向斜盘,因此柱塞10将随着斜盘的斜面在缸体5中作往复运动。

从而实现油泵的吸油和排油。

油泵的配油是由配油盘6实现的。

改变斜盘的倾斜角度就可以改变油泵的流量输出。

（2）实验报告要求A。

根据实物，画出柱塞泵的工作原理简图。

B。

简要说明轴向柱塞泵的结构组成。

（3）思考题a。

cy14———1型轴向柱塞泵用的是何种配流方式？b.轴向柱塞泵的变量形式有几种？c.所谓的“闭死容积"和“困油现象”指的是什么？如何消除.2。

齿轮泵型号：CB—-—B型齿轮泵结构图见图1—2图1—2（1）工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出,密封工作空间的有效容积不断增大,完成吸油过程。

在排油腔，轮齿在啮合点相互进入对方齿谷中,密封工作空间的有效容积不断减小，实现排油过程.(2)实验报告要求a.根据实物，画出齿轮泵的工作原理简图。

b。

简要说明齿轮泵的结构组成。

（3)思考题a.卸荷槽的作用是什么？b。

齿轮泵的密封工作区是指哪一部分？3。

双作用叶片泵型号:YB-——6型叶片泵结构图见图1-——3图1—3(1)工作原理当轴3带动转子4转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出,叶片顶部紧贴与顶子表面，沿着定子曲线滑动.叶片往定子的长轴方向运动时叶片伸出，使得由定子5的内表面、配流盘2、7、转子和叶片所形成的密闭容腔不断扩大,通过配流盘上的配流窗口实现吸油。

液压试验步骤

液压试验步骤
液压试验是一种常用的检测方法，它主要是通过加压来检测被测物件的密封性能。

下面我们来具体了解液压试验步骤。

1. 确定测试压力和持续时间
首先需要确定液压试验的压力和持续时间，这通常由被测件的材料和尺寸以及应用情况来决定。

一般来说，压力和时间越高，检测的效果会越好。

但是，在确定压力和时间时，也必需考虑安全性。

2. 准备测试设备和被测物体
在进行液压试验之前，需要准备好相应的设备和被测物体。

通常，需要使用测试压力计、压力泵、测试管或槽、管道等设备。

被测物体需要清洗干净并加上密封垫。

3. 充气或加压
在测试之前，需要充气或加压。

如果是充气压力测试，需要确保压力最大化。

如果是加压测试，需注意压力过程中的泄漏问题，需要加强检查。

4. 确认压力和泄漏情况
确认被测物体处于正确的测试压力并检查压力是否稳定。

此外，也需要查看泄漏情况，通常会注入一些染料以帮助检测泄漏。

5. 检验结果
液压试验后，需要对结果进行评估。

如果被测物体没有发生泄漏，则表明其密封性能很好；如果发生了泄漏，则需要检查泄漏位置，并尝试进行修补。

总结来看，液压试验是一种很常用且简单的检测方式。

在测试之前，需要准备好所需设备和被测物体，并注意安全。

同时，在测试压力和时间的选择上，也需要平衡安全和检测效果。

最后，根据检验结果做出相应的修补措施，以提高被测物体的密封性和使用效果。

液压元件试验标准_解释说明以及概述

液压元件试验标准解释说明以及概述1. 引言1.1 概述液压元件试验标准是指为了保证液压元件的质量和可靠性，制定的一系列规范和要求。

这些标准旨在对液压元件进行全面、系统和科学的测试，以确保其在实际应用中能够满足设计要求和安全性能。

液压元件试验标准在工程领域起着至关重要的作用，不仅可以帮助企业提高产品质量，还能够推动整个行业的发展。

1.2 文章结构本文将从以下几个方面对液压元件试验标准进行解释说明和概述。

首先，在第2部分中，我们将定义液压元件试验标准并介绍其重要性，同时还将介绍制定这些标准的过程与原则。

然后，在第3部分中，我们将详细描述液压元件试验标准的具体内容，并解释各项试验项目及其要点说明、试验方法与操作规范等内容。

接下来，在第4部分中，我们将通过案例分析与实际应用情况概述工业界对液压元件试验标准的使用情况，并评估引入这些标准的效果。

最后，在第5部分中，我们将进行总结回顾，并对液压元件试验标准的意义和影响进行概括，同时提出未来的研究方向和改进建议。

1.3 目的本文的目的是全面介绍液压元件试验标准并深入解析其具体内容，旨在增加人们对于这些标准的理解和认识。

通过本文的阐述，读者将能够了解到液压元件试验标准在工程实践中的重要性及其对产品质量、安全性以及行业发展所带来的积极影响。

此外，本文还将透过案例分析和实际应用情况探讨难题与挑战，并对未来研究方向提供建议，为相关领域的从业人员和研究者提供参考依据。

2. 正文:2.1 液压元件试验标准的定义液压元件试验标准是指为了评估和验证液压元件质量、性能和可靠性而制定的一系列规范和要求。

液压元件试验标准针对不同类型的液压元件（如液压泵、液压阀等）进行试验，以确保其符合特定的技术指标和安全要求。

这些标准详细规定了试验的方法、操作规范和结果评估的标准，为液压元件制造商提供了相关测试依据。

2.2 液压元件试验标准的重要性液压元件试验标准对于确保产品质量和性能具有重要意义。

2021年液压实验报告
