室内消火栓设计流量表
建筑消防工程-第三章-消火栓系统
点击添加标题文字
室外消火栓的设置范围 （1）民用建筑、厂房、仓库、储罐（区）和堆场周围应设置 室外消火栓系统。 （2）用于消防救援和消防车停靠的屋面上，应设置室外消火 栓系统。 （3）耐火等级不低于二级且建筑物体积小于等于3000m²的戊 类厂房，居住区人数不超过500人且建筑物层数不超过两层的 居住区，可不设置室外消火栓系统。
点击添加标题文字
在直升机停机坪出入口处设置消火栓距停机坪距离不小于5m 。 消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水 柱同时达到任何部位的要求，但建筑高度小于或等于24m且体 积小于或等于5000m3的多层仓库、建筑高度小于或等于54m 且每单元设置一部疏散楼梯的住宅，以及《消防给水及消火栓 系统技术规范》第3.5.2条中规定可采用1支消防水枪的场所， 可采用1支消防水枪的1股充实水柱到达室内任何部位。
20＜N≤30
同一时间火灾起数 1
2
一起火灾灭火设计流量 L/S 15 20 30 35
45
60
30＜N≤40 75
40＜N≤50
50＜N≤70
3
90
N≤70
100
点击添加标题文字
室外消火栓用水量
耐火 等级
建筑体积
建筑物名称及 类别
1500m3
1500m3≤
＜ V≤3000
3000m3＜ V≤50003
点击添加标题文字
当室外消防给水引入管设有倒流防止器且发生火灾时因其水头 损失导致室外消火栓不能满足火灾时出流量不应小于15L/s， 且供水压力从地面算起不应小于0.10MPa的要求时，应在该倒 流防止器前设置一个室外消火栓。

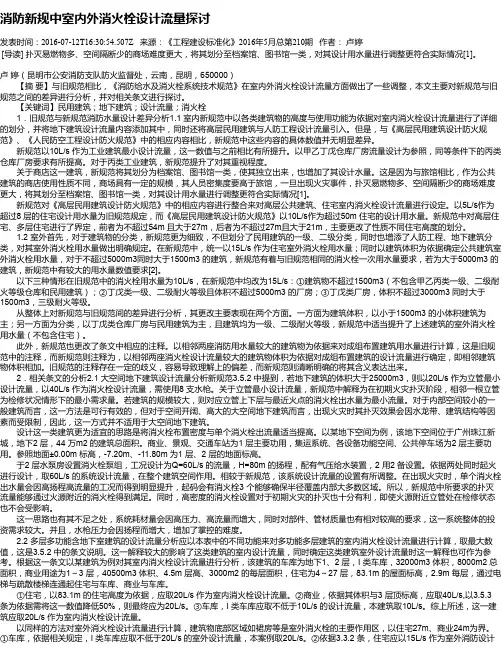

消防新规中室内外消火栓设计流量探讨
消防新规中室内外消火栓设计流量探讨发表时间：2016-07-12T16:30:54.507Z 来源：《工程建设标准化》2016年5月总第210期作者：卢婷[导读] 扑灭易燃物多、空间隔断少的商场难度更大，将其划分至档案馆、图书馆一类，对其设计用水量进行调整更符合实际情况[1]。
卢婷（昆明市公安消防支队防火监督处，云南，昆明，650000）【摘要】与旧规范相比，《消防给水及消火栓系统技术规范》在室内外消火栓设计流量方面做出了一些调整，本文主要对新规范与旧规范之间的差异进行分析，并对相关条文进行探讨。
【关键词】民用建筑；地下建筑；设计流量；消火栓1．旧规范与新规范消防水量设计差异分析1.1 室内新规范中以各类建筑物的高度与使用功能为依据对室内消火栓设计流量进行了详细的划分，并将地下建筑设计流量内容添加其中，同时还将高层民用建筑与人防工程设计流量引入。
但是，与《高层民用建筑设计防火规范》、《人民防空工程设计防火规范》中的相应内容相比，新规范中这些内容的具体数值并无明显差异。
新规范以10L/s 作为工业建筑最小设计流量，这一数值与之前相比有所提升。
以甲乙丁戊仓库厂房流量设计为参照，同等条件下的丙类仓库厂房要求有所提高。
对于丙类工业建筑，新规范提升了对其重视程度。
关于商店这一建筑，新规范将其划分为档案馆、图书馆一类，使其独立出来，也增加了其设计水量。
这是因为与旅馆相比，作为公共建筑的商店使用性质不同，商场具有一定的规模，其人员密集度要高于旅馆，一旦出现火灾事件，扑灭易燃物多、空间隔断少的商场难度更大，将其划分至档案馆、图书馆一类，对其设计用水量进行调整更符合实际情况[1]。
新规范对《高层民用建筑设计防火规范》中的相应内容进行整合来对高层公共建筑、住宅室内消火栓设计流量进行设定。
以5L/s作为超过8 层的住宅设计用水量为旧规范规定，而《高层民用建筑设计防火规范》以10L/s作为超过50m 住宅的设计用水量。
室内消火栓的设计安装及设置场所
关于室内消火栓系统的设置场所和设计安装要求设置场所1、建筑占地面积大于300㎡的厂房和仓库。
2、高层公共建筑和建筑高度大于21m的住宅建筑。
注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
3、体积大于5000m³的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。
4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。
5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。
设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。
2、室内消火栓的配置应符合下列要求：1）应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。
2）应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m。
3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。
3、设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。
4、屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。
5、消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。
6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3.5.2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。
《消防给水及消火栓系统技术规范》在项目中的实际应用(上)解析
问题3
（问题3） 3.3.2 注4规定，当单座建筑的总建筑面积大于50万㎡时， 建筑物室外消火栓设计流量应按本表规定的最大值增加一倍。 请问：单座建筑总建筑面积如何计算？某建筑群地下室较大，请问总 建筑面积仅指地上单栋建筑的面积？还是地上单栋+地下建筑的 总面积？也或地上总建筑面积+地下总建筑面积？
问题4
（问题4） 3.3.2条和3.5.2条： （1）地下建筑是指独立建造的地下建筑，还是包含建筑物附属的 地下室？ （2）带地下车库的建筑物，室内和室外消火栓水量是否按照地上 建筑和地下建筑分别取流量，然后选大者为设计流量？ （3）单独的地下建筑作为人防用，室内消火栓设计流量套用地下 建筑还是人防？
解答
商住楼的室外消防流量按表3.3.2的公共建筑取值；商住楼的室内消防 流量按表3.5.2的其他建筑取值(多层)，或公共建筑取值(高层) ；商住 楼的火灾延续时间按表3.6.2的其他公共建筑考虑。
问题6
（问题6） 3.5.2条注3：“当一座多层建筑有多种使用功能时，室内消 火栓设计流量应分别按本表中不同功能计算，且应取最大值”。请问 如下三类建筑单体的室内消火栓系统设计水量的确定是否正确： 问（1）：假设有一栋高度22米的住宅楼：一层是层高5米的商业，面 积800平方米，即体积V=4000立方米；二层以上是住宅，住宅楼层总 高度17米。单独按首层商业计，体积小于5000，可不设消火栓；单独 按住宅楼层计，高度小于21米，可不设消火栓。是否该栋建筑可不设量、人数等，均按1起火灾考虑。 3.2.2仅适用于市政消防给水设计，不适用于民用建筑消防设 计。（市政消防和室外消防的区别）
问题2
（问题2）3.3.2条注1：什么叫“成组布置的建筑物”？建筑物间距 多少的两栋建筑需要计相邻的体积？
建筑室内消火栓设计流量可折减要求
以下内容摘自《消防给水及消火栓系统技术规范》（GB50974）
3.5.3当建筑室内设有自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统或固定消防炮灭火系统等一种或两种以上自动喷水灭火系统全保护时，高层建筑当高度不超过50m且室内消火栓设计流量超过20L/s时，其室内消火栓设计流量可按本规范表中数据减少5L/s；多层建筑室内消火栓设计流量可减少50%，但不应小于10L/s。
6.1.3 建筑物室外宜采用低压消防给水系统，当采用市政给水管网供水时，应符合下列规定：
1 应采用两路消防供水，除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/s时可采用一路消防供水；
提示：1.车库的消火栓流量不再折减
2.一种及以上的自动灭火系统全保护时，方可进行折减。
表中数据见微信历史记录
每日一题：。

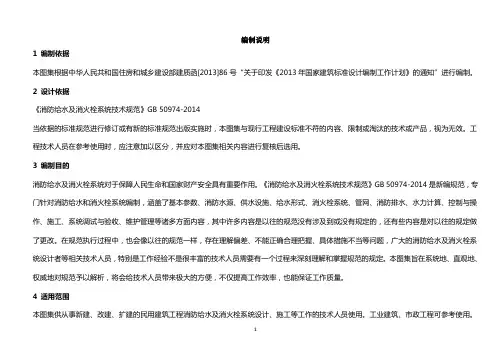

《消防给水及消火栓系统技术规范》图示 15S909(2018修正版)
编制说明1 编制依据本图集根据中华人民共和国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
2 设计依据《消防给水及消火栓系统技术规范》GB 50974-2014当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3 编制目的消防给水及消火栓系统对于保障人民生命和国家财产安全具有重要作用。
《消防给水及消火栓系统技术规范》GB 50974-2014是新编规范，专门针对消防给水和消火栓系统编制，涵盖了基本参数、消防水源、供水设施、给水形式、消火栓系统、管网、消防排水、水力计算、控制与操作、施工、系统调试与验收、维护管理等诸多方面内容，其中许多内容是以往的规范没有涉及到或没有规定的，还有些内容是对以往的规定做了更改。
在规范执行过程中，也会像以往的规范一样，存在理解偏差、不能正确合理把握、具体措施不当等问题，广大的消防给水及消火栓系统设计者等相关技术人员，特别是工作经验不是很丰富的技术人员需要有一个过程来深刻理解和掌握规范的规定。
本图集旨在系统地、直观地、权威地对规范予以解析，将会给技术人员带来极大的方便，不仅提高工作效率，也能保证工作质量。
4 适用范围本图集供从事新建、改建、扩建的民用建筑工程消防给水及消火栓系统设计、施工等工作的技术人员使用。
工业建筑、市政工程可参考使用。
5 编制原则5.1 以规范的条文为依据，正确、形象地解释规范的条文。
5.2 尽量采用图示解释规范的条文，不便图示的辅以文字说明。
5.3 本图集选取需要进一步解释或说明的条文、执行中容易产生分歧的条文及关联到其他相关规范的条文。
5.4 图示中着重强调条文的含义、执行方法、适用条件以及设计中应该注意的问题等。
5.5 图示只是对规范条文的解释与示意，不按工程设计中图纸绘制深度要求编制。
消防给水及消火栓系统技术规范图示 15S909
编制说明1 编制依据本图集根据中华人民共和国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
2 设计依据《消防给水及消火栓系统技术规范》GB 50974-2014当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3 编制目的消防给水及消火栓系统对于保障人民生命和国家财产安全具有重要作用。
《消防给水及消火栓系统技术规范》GB 50974-2014是新编规范，专门针对消防给水和消火栓系统编制，涵盖了基本参数、消防水源、供水设施、给水形式、消火栓系统、管网、消防排水、水力计算、控制与操作、施工、系统调试与验收、维护管理等诸多方面内容，其中许多内容是以往的规范没有涉及到或没有规定的，还有些内容是对以往的规定做了更改。
在规范执行过程中，也会像以往的规范一样，存在理解偏差、不能正确合理把握、具体措施不当等问题，广大的消防给水及消火栓系统设计者等相关技术人员，特别是工作经验不是很丰富的技术人员需要有一个过程来深刻理解和掌握规范的规定。
本图集旨在系统地、直观地、权威地对规范予以解析，将会给技术人员带来极大的方便，不仅提高工作效率，也能保证工作质量。
4 适用范围本图集供从事新建、改建、扩建的民用建筑工程消防给水及消火栓系统设计、施工等工作的技术人员使用。
工业建筑、市政工程可参考使用。
5 编制原则5.1 以规范的条文为依据，正确、形象地解释规范的条文。
5.2 尽量采用图示解释规范的条文，不便图示的辅以文字说明。
5.3 本图集选取需要进一步解释或说明的条文、执行中容易产生分歧的条文及关联到其他相关规范的条文。
5.4 图示中着重强调条文的含义、执行方法、适用条件以及设计中应该注意的问题等。
5.5 图示只是对规范条文的解释与示意，不按工程设计中图纸绘制深度要求编制。
室内消防用水量8.4规范
201110108.4 室内消防用水量及消防给水管道、消火栓和消防水箱8.4.1 本条规定了建筑物的室内消防用水量计算方法与最小用水量计算原则。
1 建筑物内设有消火栓、自动喷水灭火系统、水幕系统等数种消防设备时，应根据内部某个部位或区域着火后同时开启灭火设备的用水量之和计算。
例如，百货楼内的营业厅设有消火栓、水自动喷水灭火系统和水幕系统，而百货楼地下室的库房内设有消火栓和自动喷水灭火系统，则应选用营业厅或地下室两者之中的用水总量较大者，作为设计用水量。
总之，凡着火后需要同时开启的消防设施的用水量，应叠加起来作为消防设计流量。
2 本规范表8.4.1中规定的室内消火栓用水量是计算和确定消火栓用水量、消防水池储存水量、消防水箱容量以及消防增压泵供水量等消防设施的依据。
对于消火栓每股水柱的实际出水量，应根据消火栓栓口、消防水带的口径、水枪喷嘴口径、充实水柱等多项参数计算确定。
表中的水量与消火栓实际出水量两者计算方法不同，应按实际需要计算；住宅楼梯间设置的干式消防竖管可陶消防车供水，不计入室内消火栓用水量之内。
建筑物内的消防用水量与建筑物的高度、建筑的体积、建筑物内可燃物的数量、建筑物的耐火等级和建筑物的用途等因素有关。
1)建筑物高度：普通消防车(例如解放牌消防车)按常规供水的高度约为24m。
根据消防车的供水能力，建筑的消防给水可分为高层建筑消防给水系统和低层建筑消防给水系统，划分高度采用24m。
若一般消防车采用双干线并联的供水方法，能够达到的高度(一般情况下，从报警至出水需20多分钟)约为50m。
国外进口的云梯车也达50m，在50m高度内，消防车还能协助高层建筑灭火，但不能作为主要灭火力量。
2)建筑物的体积：建筑物的体积越大，灭火力量需要越多，所需水枪的数量越多、充实水柱长度越长。
因此，所需消防用水量越多。
3)建筑物内可燃物数量：建筑物内可燃物越多，消防用水量越大。
如以室内火灾荷载为15kg／m2(等效木材)作为基数，其消防用水量为1，则火灾荷载为50kg／m2(与木材的等效换算值)时消防用水量就需要1.5。
高层建筑室内消火栓给水系统水力计算.
高层建筑室内消火栓给水系统计算例子:某宾馆建筑有地上10层和地下室一层,该建筑地上第一层层高为3.3 m,其余层高均为3.0 m,其设计系统图如图1,计算消防水箱的储水量。
解:(1最不利点的确定通过系统图断最远点、最高点的消火栓1′为最不利点。
(2水枪喷嘴处所需水压查表,水枪喷嘴直径选择19mm ,水枪系数φ值为0.0097;充实水柱m H 要求不小于10m ,选m H =10m ,水枪实验系数f ∂值为1.20。
水枪喷嘴处所需水压k P a O mH H f H f H m m q 1366.13102.10097.01/(102.1-1/(2==⨯⨯-⨯=∙∂∙∂=(3水枪喷嘴的出流喷口直径19mm 的水枪水流特性系数B 为1.577。
/(5/(63.46.13577.1s L s L BH q q xh <=⨯==取q xh =5L/s则:2211515.85(1.577xh q q H m B ''=== (4水带阻力19mm 的水枪配65mm 水带,衬胶水带阻力较小,室内消火栓水带多为衬胶水带。
查表知65mm 水带阻力系数Z A 值为0.00172.水带阻力损失:m q L A h xh d z d 86.052000172.022=⨯⨯=∙∙=(5消防栓口所需的水压: 最不利点1ˊ消火栓口的水压O mH H h H H k d q xh 271.18286.085.151=++=++= (6水力计算本设计按不考虑自喷系统进行,则规范规定,室内消防流量不得小于20L/s ,消防竖管的最小流量为10 L/s 。
同时,消防竖管的布置,应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。
因此需要计算两根竖管的消防流量。
按规范规定每根消防竖管的直径应按通过的流量经计算确定,但不应小于100mm 。
初步设计选择DN100。
管道局部水头损失,消火栓系统按管道沿程水头损失的10%采用。
室内消火栓国标
室内消火栓国标摘要：1.室内消火栓的国标概述2.室内消火栓的主要技术变化3.室内消火栓的配置要求4.室内消火栓的安装规范5.室内消火栓的注意事项正文：一、室内消火栓的国标概述室内消火栓是建筑物内部消防设施的重要组成部分，用于提供灭火水源。
我国针对室内消火栓制定了一系列国家标准，以确保消火栓的质量和性能符合消防要求。
本文主要参考GB 3445-2018《室内消火栓》标准，对室内消火栓的国标进行概述。
二、室内消火栓的主要技术变化相较于之前的GB 3445-2005 标准，GB 3445-2018《室内消火栓》标准在主要技术方面有如下变化：1.增加了异径三通型室内消火栓的定义。
2.修改了阀杆力学性能的抗拉强度和抗弯性能要求。
3.调整了消防水带的长度和喷嘴当量直径的要求。
三、室内消火栓的配置要求根据GB 3445-2018 标准，室内消火栓的配置要求如下：1.应采用DN65 规格的室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。
2.配置公称直径65mm 的有内衬里的消防水带，长度不宜超过25.0m。
3.宜配置喷嘴当量直径16mm 或19mm 的消防水枪，但当消火栓设计流量为2.5L/s 时，宜配置喷嘴当量直径11mm 或13mm 的消防水枪。
四、室内消火栓的安装规范1.消火栓箱在安装时，栓口出水方向应向下或与设置消火栓的墙面成90 角，栓口不应安装在门轴侧。
2.室内消火栓箱的安装应保持平正、牢固，暗装的消火栓箱不能破坏隔墙的耐火等级。
3.消火栓箱门的开启不应小于120 度。
4.消火栓箱体安装的垂直度允许偏差3mm。
五、室内消火栓的注意事项1.室内消火栓的布置应满足同一平面有2 支消防水枪的要求。
2.设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。
3.确保室内消火栓周围没有遮挡物，以便于消防操作。
综上所述，室内消火栓的国标对消火栓的配置、安装和使用提出了具体要求，以保障消火栓在火灾发生时能充分发挥灭火作用。
消火栓系统设计计算
消⽕栓系统设计计算3 消⽕栓系统设计计算3.1 室内消⽕栓系统的布置学⽣宿舍室内消⽕栓给⽔系统采⽤独⽴的消防给⽔系统。
根据《⾼规》规定，其室内消⽕栓⽤⽔量为10L/s，同时使⽤⽔枪数为2只，每⽀⽔枪最⼩流量为5L/s，最不利情况下，同⼀⽴管上同时出⽔2只⽔枪，⽴管最⼩流量为10L/s。
消⽕栓的栓⼝直径为65mm，⽔带长度25m，⽔枪喷嘴⼝径19mm，消⽕栓的充实⽔柱为13mH2O。
3.1.1 室内消⽕栓管⽹布置根据《⾼层民⽤建筑设计防⽕规范》(GB50045—95)(2005年版)第7.4.1条规定，酒店建筑室内消防给⽔系统设置成与⽣活给⽔系统分开的独⽴给⽔系统。
室内消⽕栓管道布置成环状，横向竖向均成环。
环状管⽹的横⼲管分别布置在1层和11层的吊顶中，低区环状管⽹的横⼲管分别布置在4层和地下1层的吊顶中。
消防⽔箱的出⽔管与11层横⼲管相连接。
消防泵的压⽔管设两条管路与消防环状管⽹连接，其管径的设计考虑到当其中⼀根发⽣故障时，另⼀根管路应能保证消防⽤⽔量和⽔压的要求。
学⽣宿舍建筑室内消⽕栓给⽔管⽹设地上式消防⽔泵结合器。
⽔泵结合器的设置数量按室内消防⽤⽔量确定，该建筑室内消⽕栓⽤⽔量为10L/s，每个⽔泵结合器的流量按10L/s计，故设置1个消⽕栓⽔泵结合器，型号为SQ100。
3.1.2 室内消⽕栓的布置室内消⽕栓的合理布置，直接关系到扑救⽕灾的效果。
因此，⾼层建筑的各层包括和主体建筑相连的附属建筑均应合理设置消⽕栓。
消⽕栓的间距，应保证同层相邻两个消⽕栓的充实⽔柱同时到达室内任何部位，可按式(3-1)确定，且⾼层建筑不应⼤于30m，裙房不应⼤于50m。
22b≤(3-1)S-R式中S----消⽕栓间距，m；R----消⽕栓保护半径，m，R=L1+L2；L1----⽔龙带敷设长度，m，可取配备⽔龙带长度的90%；L 2----⽔枪充实⽔柱在平⾯上的投影长度，m ，⽔枪射流上倾⾓按45o 计； b----消⽕栓最⼤保护宽度，m 。
消火栓水力计算表
消火栓水力计算该建筑物长宽高分别为39.5m ，36.4m ，94.9m ，根据要求，消火栓间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达，采用串联分区的消防给水方式。
一．低区消火栓水力计算 （1） 低区消火栓布置水带长度取20m ，展开弯折系数C 取0.85，则消火栓的保护半径为d R C L h =⋅+= 0.8520320⨯+=(h 取3m)消火栓采用双排布置，其间距为S ≤==16.0m据此，在各层布置消火栓位置及个数如各层平面图所示。
（2）水枪水嘴处所需水压计算查表得，水枪喷嘴口直径选19mm ，水枪系数ϕ值为0.0097，充实水柱长度m H 要求不小于13m ，选m H =13m ，水枪实验系数f ∂值为1.22，水枪喷嘴处所需水压为()()21 1.221310.0097 1.221318.74187.4q m m H f H f H mH o KPa ϕ=∂⋅÷-⋅∂⋅=⨯÷-⨯⨯==（3）水枪喷嘴得出流量计算喷口直径19mm 的水枪水流特性系数B 为1.5775.44xh q ===L/s（4）水带阻力计算19mm 水枪配备65mm 水带，衬胶水带阻力较小，本工程选用衬胶水带，查表知65mm 水带的阻力系数z A 为0.00172，水带阻力损失为220.0017220 5.44 1.02d z d xh h A L q m =⋅⋅=⨯⨯=（5）消火栓口所需水压计算 消火栓口所需水压为()218.74 1.02221.76217.62xh q d k k H H h H mH o KPa H m =++=++===（6）校核设置的消防贮水高位水箱最低水位高程28.00m ，最不利点消火栓栓口高程20.60m ，则最不利点消火栓栓口的静水压力为28.00-20.60=7.42mH o =74Kpa>50Kpa,按《高层民用建筑设计防火规范》GB50045—95第7.47.2条规定，可不设增压设施。
GB 50974-2014 消防给水及消火栓系统技术规范 (2014-10-1实施)
消防给水及消火栓系统技术规范GB50974-2014 2014-01-19发布2014-10-01实施目录1总则 (2)2术语和符号 (3)2.1术语 (3)2.2符号 (4)3基本参数 (6)3.1一般规定 (6)3.2市政消防给水设计流量 (7)3.3建筑物室外消火栓设计流量 (7)3.4构筑物消防给水设计流量 (8)3.5室内消火栓设计流量 (17)3.6消防用水量 (18)4消防水源 (21)4.1一般规定 (21)4.2市政给水 (22)4.3消防水池 (22)4.4天然水源 (25)5供水设施 (25)5.1消防水泵 (25)5.2高位消防水箱 (30)5.3稳压泵 (31)5.4消防水泵接合器 (32)5.5消防水泵房 (33)6给水形式 (36)6.1一般规定 (36)6.2分区供水 (40)7消火栓系统 (41)7.1系统选择 (41)7.2市政消火栓 (42)7.3室外消火栓 (43)7.4室内消火栓 (45)8管网 (49)8.1一般规定 (49)8.2管道设计 (50)8.3阀门及其他 (53)9消防排水 (54)9.1一般规定 (54)9.2消防排水 (54)9.3测试排水 (55)10水力计算 (55)10.1水力计算 (55)10.2消火栓 (59)10.3减压计算 (59)11控制与操作 (61)12施工 (64)12.1一般规定 (64)12.2进场检验 (65)12.3施工 (69)12.4试压和冲洗 (82)13系统调试与验收 (85)13.1系统调试 (85)13.2系统验收 (90)14维护管理 (95)附录A消防给水及消火栓系统分部、分项工程划分 (97)附录B施工现场质量管理检查记录 (98)附录C消防给水及消火栓系统施工过程质量检查记录 (99)附录D消防给水及消火栓系统工程质量控制资料检查记录 (104)附录E消防给水及消火栓系统工程验收记录 (105)附录F消防给水及消火栓系统验收缺陷项目划分 (106)附录G消防给水及消火栓系统维护管理工作检查项目 (107)1总则1.0.1为了合理设计消防给水及消火栓系统，保障施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本规范。
消防给水及消火栓系统技术规范-GB50974-2014(紧结条文)
消防给水及消火栓系统技术规范 GB50974-20143.1 一般规定3.1.1 工厂、仓库、堆场、储罐区或民用建筑的室外消防给水用水量，应按同一时间内的火灾起数和一起火灾灭火所需室外消防给水用水量确定。
同一时间内的火灾起数应符合下列规定：1 工厂、堆场和储罐区等，当占地面积小于等于100hm2，且附有居住区人数小于等于1.5万人时，同一时间内的火灾起数应按1起确定；当占地面积小于等100hm2，且附有居住区人数大于1.5万人时，同一时间内的火灾起数应按2起确定，居住区应计1起，工厂、堆场或储罐区应计1起；2 工厂、堆场和储罐区等，当占地面积大于100hm2，同一时间内的火灾起数应按2起确定，工厂、堆场和储罐区应按需水量最大的两座建筑（或堆场、储罐）各计1起；3 仓库和民用建筑同一时间内的火灾起数应按1起确定。
3.1.2 一起火灾灭火所需消防用水的设计流量应由建筑的室外消火栓系统、室内消火栓系统、自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、固定冷却水系统等需要同时作用的各种水灭火系统的设计流量组成，并应符合下列规定：1 应按需要同时作用的各种水灭火系统最大设计流量之和确定；2 两座及以上建筑合用消防给水系统时，应按其中一座设计流量最大者确定；3 当消防给水与生活、生产给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活、生产用水最大小时流量之和。
计算生活用水最大小时流量时，淋浴用水量按15%计，浇洒及洗刷等火灾时能停用的用水量可不计。
3.1.3 自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统等水灭火系统的消防给水设计流量，应分别按现行国家标准《自动喷水灭火系统设计规范》GB 50084、《泡沫灭火系统设计规范》GB 50151、《水喷雾灭火系统设计规范》GB 50219和《固定消防炮灭火系统设计规范》GB 50338等的有关规定执行。
3.1.4 本规范未规定的建筑室内外消火栓设计流量，应根据其火灾危险性、建筑功能性质、耐火等级和建筑体积等相似建筑确定。
建筑物室内、外消火栓设计流量设计分析
建筑物室内、外消火栓设计流量设计分析摘要：建筑物室内外消火栓设计流量，应根据建筑物的用途功能、体积、耐火等级、火灾危险性等因素综合分析确定。
根据《消防给水及消火栓系统技术规范》（GB50749-2014）的相关规定，结合设计举例对不同建筑物室外消火栓设计流量进行分析。
关键词：建筑物室内消火栓设计流量建筑物室外消火栓设计流量Analysis on design the fire flow rates of indoor and outdoor hydrantfor buildingAbstract: Fire flow rates of indoor and outdoor hydrant for building are designed by building’s function, volume, fire resistance rating, fire hazard and so on. According to the relevant provisions of Fireproofing Water Supply and Fire Hydrant System Technology Norms（GB50749-2014）, Analysis fire flow rates of indoor and outdoor hydrant for building on Design examples.Key words:Fire flow rates of indoor hydrant for building Fire flow rates of outdoor hydrant for building0 前言建筑物室内、外消火栓设计流量的确定是消防给水系统设计的重要内容，一直都是给排水同行关注的热点话题之一，《消防给水及消火栓系统技术规范》（GB50749-2014）（以下简称“水消规”）于2014年10月1日实施，对建筑物室内、外消火栓设计流量做出了一些新的规定。
室外室内消防用水量表
室外室内消防用水量表8.4 室内消防用水量及消防给水管道、消火栓和消防水箱 8.4.1 本条规定了建筑物的室内消防用水量计算方法与最小用水量计算原则。
1 建筑物内设有消火栓、自动喷水灭火系统、水幕系统等数种消防设备时，应根据内部某个部位或区域着火后同时开启灭火设备的用水量之和计算。
例如，百货楼内的营业厅设有消火栓、水自动喷水灭火系统和水幕系统，而百货楼地下室的库房内设有消火栓和自动喷水灭火系统，则应选用营业厅或地下室两者之中的用水总量较大者，作为设计用水量。
总之，凡着火后需要同时开启的消防设施的用水量，应叠加起来作为消防设计流量。
2 本规范表8.4.1中规定的室内消火栓用水量是计算和确定消火栓用水量、消防水池储存水量、消防水箱容量以及消防增压泵供水量等消防设施的依据。
对于消火栓每股水柱的实际出水量，应根据消火栓栓口、消防水带的口径、水枪喷嘴口径、充实水柱等多项参数计算确定。
表中的水量与消火栓实际出水量两者计算方法不同，应按实际需要计算;住宅楼梯间设置的干式消防竖管可陶消防车供水，不计入室内消火栓用水量之内。
建筑物内的消防用水量与建筑物的高度、建筑的体积、建筑物内可燃物的数量、建筑物的耐火等级和建筑物的用途等因素有关。
1)建筑物高度:普通消防车(例如解放牌消防车)按常规供水的高度约为24m。
根据消防车的供水能力，建筑的消防给水可分为高层建筑消防给水系统和低层建筑消防给水系统，划分高度采用24m。
若一般消防车采用双干线并联的供水方法，能够达到的高度(一般情况下，从报警至出水需20多分钟)约为50m。
国外进口的云梯车也达50m，在50m高度内，消防车还能协助高层建筑灭火，但不能作为主要灭火力量。
2)建筑物的体积:建筑物的体积越大，灭火力量需要越多，所需水枪的数量越多、充实水柱长度越长。
因此，所需消防用水量越多。
3)建筑物内可燃物数量:建筑物内可燃物越多，消防用水量越大。
如以室内火灾荷载为2215kg,m(等效木材)作为基数，其消防用水量为1，则火灾荷载为50kg,m(与木材的等效换算值)时消防用水量就需要1.5。
