汽车设计时整车主要尺寸的确定
汽车尺寸

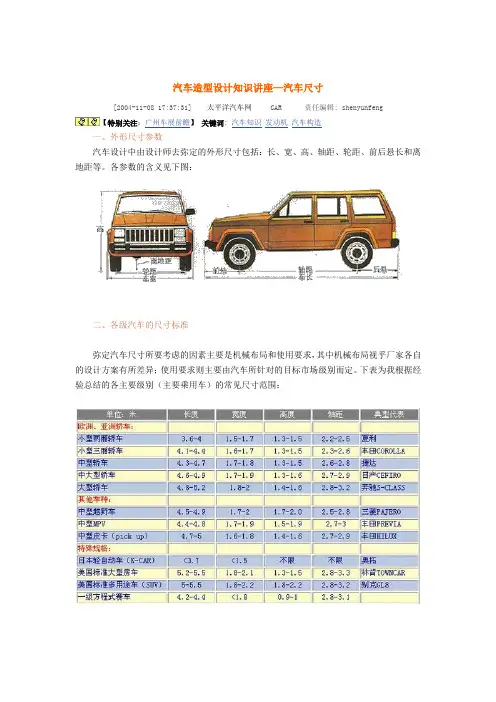

汽车造型设计知识讲座—汽车尺寸[2004-11-08 17:37:31] 太平洋汽车网 CAR 责任编辑: shenyunfeng【特别关注：广州车展前瞻】关键词: 汽车知识发动机汽车构造一、外形尺寸参数汽车设计中由设计师去弥定的外形尺寸包括：长、宽、高、轴距、轮距、前后悬长和离地距等。
各参数的含义见下图：二、各级汽车的尺寸标准弥定汽车尺寸所要考虑的因素主要是机械布局和使用要求，其中机械布局视乎厂家各自的设计方案有所差异；使用要求则主要由汽车所针对的目标市场级别而定。
下表为我根据经验总结的各主要级别（主要乘用车）的常见尺寸范围：其中我们看到美国车的尺寸比欧、日的标准大很多，这主要是因为美国地大车少，油价低廉，对于汽车空间的要求远大于对省油性能的要求。
日本则正好相反，为了改善道路拥挤情况，日本政府对汽车的税收等级是以外形尺寸（主要是占地面积长*宽）来划分的，车身越大使用费用越高。
因此日本汽车造型设计所追求的是“空间利用率”，即在有限的车身尺寸下争取最大的内厢空间。
可以说日本车造得紧凑的目的是为了符合法规；欧洲人也热衷于小型车，但他们造小车的主要目的是省油和使用方便；而美国人的生活环境决定了他们用不着把汽车造得太紧凑。
三、如何弥定具体尺寸确定汽车尺寸首先要服从机械布局，然后要满足各项应有的功能，如必须具备载客、载货的空间等。
下面详谈各尺寸的具体确定方法：１.长度长度是对汽车的用途、功能、使用方便性等影响最大的参数。
因此一般以长度来划分车身等级。
车身长意味着纵向可利用空间大，这是显而易见的；但太长的车身会给调头、停车造成不便。
4米长与5米长的汽车在驾驶感觉上会有很大的差异，一般中小型乘用车长4米左右，接近5米长的可算作大型车了。
２.宽度宽度主要影响乘坐空间和灵活性。
对于乘用轿车，如果要求横向布置的三个坐位都有宽阔的乘坐感（主要是足够的肩宽），那么车宽一般都要达到 1.8M。
近年由于对安全性的要求，车门壁的厚度有所增加，因此车宽也普遍增加。
