景观施工图审图要点及审图标准
最全景观设计施工图审图要点
最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,和国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说. [硬景设计]一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计,注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场.消防车最小转弯半径：高层12m,多层9m.消防车道最小宽度：登高面处6m,其它处4m,可做成隐性消防通道.消防车道的坡度：登高面≯1％,其它处≯7％.消防车道距建筑物距离宜≮5m.2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理,通达性好,对居住不造成干扰.当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患.3.无障碍设计应考虑无障碍设计,各内容应满足规范或业主认可.4.安全性考虑水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求<高度要在1050㎜以上>.汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上.5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确.2.设计总说明要包含<不限于>以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项.3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确.图纸要涵盖全部的设计范围,无缺失漏画.图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致,位置准确.正确的指北针与比例尺.道路等要满足规范等的要求.4.索引平面图底图是最终正确的景观平面图.所有的硬质景观均有大样详图索引,没有漏标.硬质景观索引无重复,索引图号与后面对应的索引详图号一致.5.总平面放线网络图<坐标定位图>、总平面放线尺寸图底图是最终正确的景观平面图.各硬质景观与道路广场要给出准确的坐标定位,或图纸给出易找的网络定位原点.各硬质景观与道路广场要给出正确的尺寸标注,圆形、弧形要标明半径<或直径>并且还要给出圆心的坐标点,并且弧形还要标注出弧度.6.铺装总平面底图是最终正确的景观平面图.各道路广场是否均注明了铺装面层所用材料的材质<含尺寸、厚度、色彩>.不能完全注明材料的区域要给出大样索引图号,在大样图中标明所用材料的材质. 各种铺装可采用不同的填充图案加以区分,不同铺装分界处要画出明确的分界线.要给出物料统计表,列出各种铺装的面积及具体材质.7.竖向总平面图底图是最终正确的景观平面图.所标注的标高要统一,绝对禁止相对标高与绝对标高同时出现的情况.场地标高与排水坡度不能有矛盾.不能有标注错误.所有场地不能有漏标.各坡度是否满足无障碍设计规范的要求.水景深度、防护墙体是否满足设计规范要求.8.户外家具平面布置图底图是最终正确的景观平面图.室外标志系统是否满足物业要求.室外休息坐椅、凳布置是否合理.室外垃圾桶等布置是否满足需要,位置安排是否合理,其选址应注意减少混乱且方便易达.三、节点详图1.广场道路铺装道路要一次设计到位,避免纠纷.广场铺装以硬质材料为主,形式及色彩搭配应具有一定的图案感,不宜采用无防滑措施的光面石材、地砖、玻璃等.广场出入口应符合无障碍设计要求.广场等处要给出做法或图案大样,如图案中有异型的面层材料,要给出异型的面层材料的大样图<要标明详细尺寸>.除小园路外,道路应设置路牙,避免草地高于路面,造成雨水泥水流到道路上,路牙高度一般100-150mm为宜.道路、广场的砼板要每隔4-6米留条伸缩缝.间隔60米应留一胀缝.要给出各种不同铺装及道路的剖面做法详图.2.健身、游乐场所健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域,不允许有机动车和非机动车穿越运动场地.运动区应保证有良好的日照和通风,地面宜选用平整防滑适于运动的铺装材料,同时满足易清洗、耐磨、耐腐蚀的要求.室外健身器材要考虑老年人的使用特点,要采取防跌倒措施.儿童游乐场应该在景观绿地中划出固定的区域,一般均为开敞式.游乐场地必须阳光充足,空气清洁,能避开强风的袭扰.应与住区的主要交通道路相隔一定距离,减少汽车噪声的影响并保障儿童的安全.游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响,离开居民窗户10m远为宜.儿童游乐场周围不宜种植遮挡视线的树木,保持较好的可通视性,便于成人对儿童进行目光监护.儿童游乐场地面铺装最好用弹性材料,游戏场内避免有坚硬的石头等硬物,避免儿童受到伤害.3.硬质景观小品通常要有平面大样、立面、剖面、及结构剖面图,如比较复杂的还应该有细部做法大样图.<1>便民设施便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅<具>,以及书报亭、公用、邮政信报箱等.音响设计外形可结合景物元素设计.音箱高度应在0.4-0.8m之间为宜,保证声源能均匀扩放,无明显强弱变化.音响放置位置一般应相对隐蔽.自行车在露天场所停放,应划分出专用场地并安装车架.自行车架分为槽式单元支架、管状支架和装饰性单元支架,占地紧张的时候可采用双层自行车架,自行车架尺寸要满足要求.饮水器的高度宜在800mm左右,供儿童使用的饮水器高度宜在650mm左右,并应安装在高度100-200mm左右的踏台上.饮水器的结构和高度还应考虑轮椅使用者的方便.垃圾容器分为固定式和移动式两种.普通垃圾箱的规格为高60-2000px,宽50-1500px.放置在公共广场的要求较大,高宜在2250px左右,直径不宜超过1875px.室外座椅<具>的设计应满足人体舒适度要求,普通座面高38-1000px,座面宽40-1125px,标准长度：单人椅1500px左右,双人椅3000px左右,3人椅4500px 左右,靠背座椅的靠背倾角为100-110°为宜.座椅<具>材料多为木材、石材、混凝土、陶瓷、金属、塑料等,应优先采用触感好的木材,木材应作防腐处理,座椅转角处应作磨边倒角处理.<2>信息标志：各种标志应确定统一的格调和背景色调以突出物业管理形象.<3>栏杆、扶手：栏杆大致按高度尺寸分为以下3种：矮栏杆,高度为30-1000px,不妨碍视线,多用于绿地边缘.也用于场地空间领域的划分.高栏杆,高度在2250px左右,有较强的分隔与拦阻作用.防护栏杆,高度在100-3000px以上,超过人的重心,以起防护围挡作用.一般设置在高台的边缘,可使人产生安全感.扶手,设置在坡道、台阶两侧,高度为2250px左右,室外踏步级数超过了3级时必须设置扶手,以方便老人和残障人使用.供轮椅使用的坡道应设高度0.65m与0.85m两道扶手.<4>围栏、栅栏围栏、栅栏具有限入、防护、分界等多种功能,立面构造多为栅状和网状、透空和半透空等几种形式.围栏一般采用铁制、钢制、木制、铝合金制、竹制等.栅栏竖杆的间距不应大于110mm.围栏、栅栏设计高度：<5>挡土墙挡土墙的形式根据建设用地的实际情况经过结构设计确定.挡土墙必须设置排水孔,一般为3m2设一个直径75mm的排水孔,墙内宜敷设渗水管,防止墙体内存水.钢筋混凝土挡土墙必须设伸缩缝,配筋墙体每30m设一道,无筋墙体每10m设一道.<6>坡道居住区道路最大纵坡不应大于8％；园路不应大于4％；自行车专用道路最大纵坡控制在5％以内；轮椅坡道一般为6％；最大不超过8.5％,并采用防滑路面；人行道纵坡不宜大于2.5％.<7>台阶台阶的踏步高度<h>和宽度<b>是决定台阶舒适性的主要参数,两者的关系如下：2h+b=60-150px为宜,一般室外踏步高度设计为300px-400px,踏步宽度750px-875px.低于250px的高差,不宜设置台阶,可以考虑做成坡道.台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台宽度应大于1.2m,台阶坡度一般控制在1/4-1/7范围内,踏面应做防滑处理,并保持1％的排水坡度.为了方便晚间人们行走,台阶附近应设照明装置,人员集中的场所可在台阶踏步上暗装地灯.<8>种植容器花盆花草类盆深500px以上,灌木类盆深1000px以上,中木类盆深1125px以上.花盆用材,应具备有一定的吸水保温能力,不易引起盆内过热和干燥.树池深度至少深于树根球以下250mm.4.雕塑雕塑需雕塑厂家进行二次深化设计.雕塑在布局上一定要注意与周围环境的关系,恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等,展示其整体美、协调美.雕塑应具有时代感,要以美化环境保护生态为主题,体现住区人文精神.以贴近人为原则,切忌尺度超长过大.更不宜采用金属光泽的材料制作.5.水景水景设计应结合场地气候、地形及水源条件.根据设计确定适当的防水方式.<1>瀑布跌水瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种,并模仿自然景观,采用天然石材或仿石材设置瀑布的背景和引导水的流向<如景石、分流石、承瀑石等>,考虑到观赏效果,不宜采用平整饰面的白色花岗石作为落水墙体.为了确保瀑布沿墙体、山体平稳滑落,应对落水口处山石作卷边处理,或对墙面作坡面处理.瀑布因其水量不同,会产生不同视觉、听觉效果,因此,落水口的水流量和落水高差的控制成为设计的关键参数,居住区内的人工瀑布落差宜在1m以下.跌水是呈阶梯式的多级跌落瀑布,其梯级宽高比宜3∶2-1∶1之间,梯面宽度宜在0.3-1.0m之间.<2>溪流溪流分可涉入式和不可涉入式两种.可涉入式溪流的水深应小于0.3m,以防止儿童溺水,同时水底应做防滑处理.可供儿童嬉水的溪流,应安装水循环和过滤装置.不可涉入式溪流宜种养适应当地气候条件的水生动植物,增强观赏性和趣味性. 溪流的坡度应根据地理条件及排水要求而定.普通溪流的坡度宜为0.5％,急流处为3％左右,缓流处不超过1％.溪流宽度宜在1-2m,水深一般为0.3-1m左右,超过0.4m时,应在溪流边采取防护措施<如石栏、木栏、矮墙等>.溪流水岸宜采用散石和块石,并与水生或湿地植物的配置相结合,减少人工造景的痕迹.<3>大面积水池一般在水深0.3-1.5m,为了防止陆上动物的侵扰,池边平面与水面需保证有0.15m的高差.不足0.3m的浅水池,池底可做艺术处理,显示水的清澈透明.水深如超过50㎝,岸边必须加防护栏杆.<4>喷泉喷泉所用喷头要适应场所的需要.6.亭廊等景观构架<1>亭亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调.亭的高度宜在2.4-3m,宽度宜在2.4-3.6m,立柱间距宜在3m左右<设计有特殊需要的除外>.木制凉亭应选用经过防腐处理的耐久性强的木材.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.平面大样图中要注明详细尺寸,通常应该有顶平面图、底平面图,底平面图中还应该注明地面饰面材料.立面、剖面图中应包含详细尺寸,所用材料及做法.结构图应包含柱子的基础做法,如为混凝土结构的亭子,还应该明确柱梁等的配筋.<2>廊廊的宽度和高度设定应按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在2.2-2.5m之间,宽度宜在1.8-2.5m之间.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.各图纸应按需要标明准确的尺寸、材料及做法.<3>棚架棚架高宜2.2-2.5m,宽宜2.5-4m,长度宜5-10m,立柱间距2.4-2.7m.棚架下应设置供休息用的椅凳.图纸要有完整的平面大样、立面、剖面、基础做法、整体结构及细部大样做法图,各图纸要标明准确的尺寸、材料及做法.<4>膜结构结构及详细做法要由专业厂家二次设计.居住区内的膜结构设计应适应周围环境空间的要求,不宜做的过于夸张,位置选择需避开消防通道.膜结构的悬索拉线埋点要隐蔽并远离人流活动区.膜结构一般为银白反光色,醒目鲜明,因此要以蓝天、较高的绿树,或颜色偏冷偏暖的建筑物为背景,形成较强烈的对比.[种植设计]一、总体设计要求：1.设计的基本要求植物配置要有足够的层次,除设计特殊要求外,一般都要有大乔木-小乔木-花灌木-修建球类、地被-草坪等五个层次.除销售要求必须设计为欧式风格的几何图案外,一般要设计为自然式种植,以显现生态.绿地率要达到规范要求.充分发挥植物的各种功能和观赏特点,合理配置,常绿与落叶、速生与慢生相结合.要注重种植位置的选择,以免影响室内的采光通风和其他设施的管理维护.植物品种的选择要在统一的基调上力求丰富多样.2.苗木选用要求选用的植物要适应本地气候与土壤.并且多项选择用本地区生长或易找的植物,以控制成本.多数为无需修剪或易修剪的植物.选用不易染病虫害的植物.选用无毒、无难闻气体挥发的植物.如有由刺、落果的植物,其布置要考虑对人体可能造成的伤害,尽量布置在行人不易接近的地方.基地内原有植物尽量留用.3.植物与地下管线的距离要求<指外沿到乔灌木中心距离单位M>4.植物与建筑物、构筑物的最小间距单位M二、具体图纸1.植物材料表图纸中应注明的规格、数量是否全面.乔木规格应注明：高、冠幅、胸径,如果是行道树还要注明最低要求的分枝点. 灌木规格应注明：高、冠幅、地径地被要标明：高、冠幅、每平米种植数量、修剪要求蔓生植物要注明枝长；丛生植物要注明一丛最低要保证多少枝.2.乔灌木种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.是否满足消防等规范的要求.要标明植物种类、规格、数量.各种不同品种的植物要用不同的图例,以便于区分.地下车库或人防顶板上回填土是否满足种植要求.3.地被种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.要明确各地被种植块的种植范围.要标明地被种类、种植面积.各不同地被植物运用不同的填充图案,以便于区分.4.放线网络图底图是最终正确的景观平面图.图纸给出易找的网络定位原点.规则式群植的乔灌木要标明准确的间距,规则式地被种植要标注详细的尺寸. [水电设计]一、室外排水景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致,对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图.景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范,管网是否有定位标注.景观排水管道与其它管网是否在标高上存在冲突.路面排水方向与路面标高有无矛盾,道路面层标高设计时应向雨水进水口方向找1-2 ％坡,避免进水口高于路面.设计的雨水口位置是否恰当,数量是否能够满足排水需要.室外工程如雨水管井过多而影响路面美观,可采用雨水盲沟排水方式,上用卵石装饰,雨水或雨水管排入盲沟内,统一排入市政管网<本方法主要适用多层住宅>. 景观排水设计的管井定位是否与道路、路崖、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突,影响美观.是否有详细的施工说明以明确管材选型、管井选型,做法参照的图集.是否有各类管井、雨水口的详图,管道过道路埋深不足时的包固详图,各类管道进出管井的详图或参照图集.景观水池的放空管及溢水管设否设置合理,是否已接入雨水管网.各类管井盖板的详图,是否与景观相匹配.二、绿化灌溉用水不同性质的用水是否分别设置计量水表.各类用水的接驳点是否合理,是否已纳入室外给水施工图中.灌溉取水点分布是否均匀,是否能够满足绿化养护的基本需要.水表井及浇水井的做法详图或引用图集.景观喷水池的补水设计.三、水景动力及景观照明用电计量配电总箱设计需满足**供电习惯性做法要求,定位是否合理,是否有合适的遮阳措施.设计要满足国家有关规范要求.景观照明设计分全夜、半夜两个时段控制,回路设置应便于平时与节日区别控制. 草坪灯、路灯、围墙灯等应分别为不同的多个回路,可单独开关,并应加装定时开关,灯的控制最好引到控制中心,通过BA一起控制.注意通道和踏步的灯应和路灯放在一个回路中,便于行走.在绿化带上的各种灯的基础应降低200,使灯基础的砼不要外露,可被草坪或苗遮挡,灯定做时,灯竿可加长.有灯座的灯,其基础的形状应和灯座形状一样,可考虑预埋钢件固定.大型的活动场所应考虑照明,并应单独控制.避免强光直接照射到住户屋内.避免漏布景观灯具、动力用电的线路.所有回路要标明回路编号,且回路编号不能重复.注意核定超长距离回路的电压损失.景观喷水池、游泳池等是否按规范设置等电位联结,并选定参照图集.水下灯是否采用安全电压.水下灯、潜水泵的电源管路是否要求做好等电位.接地系统是否与小区系统保持一致,相应的接地极做法是否明确.各回路是否进行漏电保护.总配电柜处是否设计了浪涌装置.四、对室外管网的其他要求与其他管网图纸进行叠图,看回填土是否能满足要求、管网间是否有冲突,各种检查井的位置是否会影响景观.所有检查井等最好安排在绿地内,且用下沉式井盖,上面回填土后植草.严禁出现井盖一部分在硬铺地、一部分在绿地内这种现象出现.。
施工图审图要点
施工图审图要点（仅供参考）一、建筑工程识图、审图要点识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
景观施工图审图要点及审图标准
景观施工图审核要点1图纸目录（应包含以下图纸）（1）图纸目录（2）设计说明（3）物料表（4）设施选型图（5）总平面图及全元素合图（6）分区索引图（7）竖向平面图（8）尺寸定位平面图（9）车行范围定位图（10）铺装平面图（11）屋顶美化平面图（12）市政管网合图（13）分区放大图（14）园建通用详图（15）园建详图（16）种植设计说明（17）苗木表（18）种植总平面图（19）上木图（20）下木图（21）给排水设计说明（22）给排水总平面图（23）景观水景给排水详图（24）电气设计说明（25）电气照明总平面图（26）配电系统图（27）结构设计说明（28）景观构筑物结构详图2设计审图要点（1）设计说明：设计说明主要介绍工程概况、经济技术指标、设计依据和原则、对所涉及的园建、种植、水、电气做针对性说明。
（2）物料表：1）检查图例与平面图是否对应，是否有照片附件。
2）核查材料图例、材质名、颜色、表面处理、尺寸及基层做法。
（3）设施选型图：1）每个选型都应提供实景照片或效果图，尺寸、材料、颜色等条件；2）分类：灯具技术参数、设施选型图、雕塑选型图。
（4）总平面图及全元素合图：1）总平面图包含以下内容：用地红线；消防车道、消防登高场地、回车场地；公交车站、出租车站、斑马线、路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、残坡；2）全元素合图包含以下内容：所有灯具、伞座、雕塑、坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如雨篷等）投影线、地下建筑的边界线；地面构筑物如风井、煤气调压站、市政变配电箱等；标识系统、摄像头、室外音响、配电箱、有线网络箱、燃气站等设施；所有井盖。
（5）分区索引图索引明确，全面覆盖，粗虚线框表示出每个分区的范围。
（6）竖向平面图1）主干道、广场、建筑底层、水面、地形、假山等详细标高；2）道路、道牙等现状标高、建筑正负零标高等；3）起止坡点、坡度、坡长；变坡线、横坡、纵坡；4）地形等高线，注明最高点标高；5）排水沟、雨水口；6）地下车库坡道入口截水沟、坡度；7）标注地下降板标高；8）台阶上下级关系和标高；9）排水沟始末点标高。

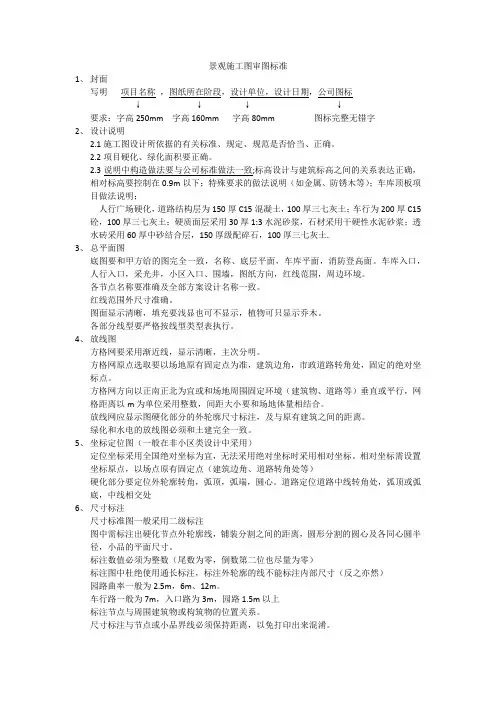

景观施工图审图标准
景观施工图审图标准1、封面写明项目名称，图纸所在阶段，设计单位，设计日期，公司图标↓↓↓↓要求：字高250mm 字高160mm 字高80mm 图标完整无错字2、设计说明2.1施工图设计所依据的有关标准、规定、规范是否恰当、正确。
2.2项目硬化、绿化面积要正确。
2.3说明中构造做法要与公司标准做法一致;标高设计与建筑标高之间的关系表达正确，相对标高要控制在0.9m以下；特殊要求的做法说明（如金属、防锈木等）；车库顶板项目做法说明；人行广场硬化，道路结构层为150厚C15混凝土，100厚三七灰土；车行为200厚C15砼，100厚三七灰土；硬质面层采用30厚1:3水泥砂浆，石材采用干硬性水泥砂浆；透水砖采用60厚中砂结合层，150厚级配碎石，100厚三七灰土.3、总平面图底图要和甲方给的图完全一致，名称、底层平面，车库平面，消防登高面。
车库入口，人行入口，采光井，小区入口、围墙，图纸方向，红线范围，周边环境。
各节点名称要准确及全部方案设计名称一致。
红线范围外尺寸准确。
图面显示清晰，填充要浅显也可不显示，植物可只显示乔木。
各部分线型要严格按线型类型表执行。
4、放线图方格网要采用渐近线，显示清晰，主次分明。
方格网原点选取要以场地原有固定点为准，建筑边角，市政道路转角处，固定的绝对坐标点。
方格网方向以正南正北为宜或和场地周围固定环境（建筑物、道路等）垂直或平行，网格距离以m为单位采用整数，间距大小要和场地体量相结合。
放线网应显示图硬化部分的外轮廓尺寸标注，及与原有建筑之间的距离。
绿化和水电的放线图必须和土建完全一致。
5、坐标定位图（一般在非小区类设计中采用）定位坐标采用全国绝对坐标为宜，无法采用绝对坐标时采用相对坐标。
相对坐标需设置坐标原点，以场点原有固定点（建筑边角、道路转角处等）硬化部分要定位外轮廓转角，弧顶，弧端，圆心。
道路定位道路中线转角处，弧顶或弧底，中线相交处6、尺寸标注尺寸标准图一般采用二级标注图中需标注出硬化节点外轮廓线，铺装分割之间的距离，圆形分割的圆心及各同心圆半径，小品的平面尺寸。
环境景观设计审图要点及施工标准化
环境景观设计审图要点及施工标准化概念设计和方案设计阶段：一、环境景观设计方案的总体风格要与小区的整体建筑风格相协调。
是否符合市场营销部提出的《产品建议书》的定位。
二、审查总体布局合理性：1、是否满足消防规范，是否设有消防通道；2、动、静态人流、车流的交通组织是否合理；3、组团围合的形式、出入口的设置是否符合物业封闭式管理等综合要求；4、人文雕塑、小品、绿地及铺装、停车位、信报箱、康体设施、儿童及老人活动场所的布置是否合理，变配电箱、垃圾站的布置是否合理，是否对居民造成干扰；扩初设计阶段：一、审查其初步定位图：1、与建筑物的间距和现状关系的尺寸是否正确。
（关键）2、定位尺寸有无错误，道路、园林小径的宽度是否合理，绿地是否集中设置，水池、水景的大小尺度是否合适；二、审核其竖向设计图1、审核其整体的竖向设计思路是否合理；2、与周边道路、地形现状相接是否顺畅；3、竖向设计对土方平衡的考虑是否最优；4、排水方式是否合理；5、竖向设计对人行和车行的考虑是否合理；三、审核其地面铺装的材料的色彩、质感、图案变化等是否合理，是否超出项目的景观造价标准，是否防滑、耐磨（长久性），儿童区、老人区的铺地材料尽可能采用质地较软材料，铺地材料的选择最好以本地材料为主。
四、审核其局部节点、小品的尺度、材料色彩是否合理。
五、审核其绿化布置和选材1、考虑利用以本地原生植物为主；2、考虑以四季常绿乔木为主，落叶乔木为铺，结合不同种类、色彩地被和灌木，注意四季景观的变化，结合植物观花、观果的景观效果；3、绿地是否营造地形地貌；4、宜选择无病虫害，无毒、无难闻气体挥发、能在桂林过冬的植物种类。
施工图及施工阶段：1、审核其图纸是否完整，有无缺项，图纸是否满足设计任务书的要求；2、审核其总平面的定位尺寸是否齐全，竖向设计图纸是否完整；3、审核其安全性的考虑：水景处有护栏（无护栏水景水深不应超过0.4米），泳池周围应有护栏处理；平台临界边有否设护栏，高度是否满足安全要求；4、审核其绿化图纸中的苗木规格，数量是否全面，绿化效果与植物规格及生长时间有很大关系，应重点审查；5、乔木规格应注明：高X冠幅X胸径灌木规格应注明：高X冠幅X胸径6、按不同植物的不同规格注明枝长，丛生植物应注明一枝有多少丛；7、路边的园林草坪灯应与路灯一同考虑，草坪灯起到兼顾路灯的效果；8、草坪灯、路灯、庭院灯、水景灯、泛光灯、围墙灯应统一考虑、统一设计。
工程审图要点(景观施工图)
不涉及
1、园林场地标高与建筑各空间连接标高衔接合理。核对此处建筑的详细标高和功能要求；核对设备、管网的位置 和走向，在满足功能的前提下，不影响美观效果。
不涉及
架空层
2、如场地覆土超过建筑室内地坪，建筑外墙需做防水处理，但覆土高度需低于窗台下口标高30cm。
不涉及
1、色彩、质感、图案变化等设计合理。 重点区域选择高档材质，次要区域需考虑对成本的控制，补充硬景材质 清单；
2、充分考虑给水管径的合理性。重点核对取水点的服务半径、取水便捷度。
满足
给水系统
图
3、管网干管尽可能靠近供水点和水量调节设施，干管应避开道路（包括人行路）铺设，一般不超出绿化用地范围 。
满足
4、抽水泵应与供电设施相结合。
满足
1、明确与建筑市政管网的衔接、标高设置的合理性。 容积、面积计算校核。 排水总图
满足
5、前后花园都应该有养护用的给水点，水源从业主水表后引出
待定
1、明确防水处理方式及防水材料。
满足
2、循环水管、补水管、排水管需有水量控制，所有管的出口需隐藏和美化处理；排空管、溢流口的设置。泵坑位 置、盖板、大小，水池放空管 ；
满足
规则/镜面 水池
3、明确池底、池壁结构。水池构造原则上采用钢筋砼结构。防水节点是否完备，构造是否合理；水池基础必须用 抗渗混凝土
满足
1、对土方平衡的考虑最优。应详细表达建筑正负零标高、一层所有室内地坪标高、所有建筑出口标高，车库坡道
及旁边剪力墙标高，人行出口平台标高，通风口完成面标高，地库顶板标高，室外楼梯最下口标高（需与园林场 满足
地标高接平），结构柱下口标高（需低于园林场地标高）。
竖向
1、与周边道路、地形现状相接顺畅； 2、对人行和车行的竖向标高考虑合理周到； 3、无交叉点的道路必需有控制点标高。 4、挡土墙的自身标高及内外标高必须标注； 5、围墙的自身标高以及围墙内外标高必须标注； （道路最大纵坡8%；自行车专用道路最大纵坡5%以内；人行道纵坡不大于2.5%；）
景观设计各阶段图纸审查要点
给排排水图
1）是否绘出总平面、注明构筑物的坐标值及道路中心线坐标值 2）场地四界的施工坐标值 3）给排水管道的平面布置是否合理； 4）各管线的定位尺寸或施工坐标值是否标注明确； 5）各管线与建筑物、构筑物的距离，以及管线之间的相互间距是否符 合规范 6）场地管线接入点的位置及坐标是否明确
1）是否充分考虑建筑与景观的界面过渡(如架空层、单元出入口等)
1）有关标准、规定、规范是否恰当、正确，编制深度和节点处理是否 达到要求 施工图的设计 2）扩初设计评审提出的调整意见是否得到落实 所依据 3）各专业设计之间是否相互矛盾，如竖向设计与综合管线、室内地坪 、入口标高、道路标高(例：建筑出墙管标高与道路标高是否协调)、室 外附属建筑物、构筑物等之间是否矛盾;
设计说明
1）工程概况及设计依据； 2）关于图纸上可集中表达的部分是否准确详实， 3）关于重要节点需特别说明的地方是否准确； 4）图纸中未尽事宜及项目中需特别注意的地方有无重点说明。
总平面图
1）图纸上各主体及空间内容标注是否明确（需一目了然，大致明白图 纸内容） 2）轴线编号与尺寸关系及其与总图、结构等图纸的一致性。 3）园路尺度与曲率是否合宜 4）园林小品（雕塑、构筑物、花坛等）位置、形式是否合宜 5）景观置石位置、材质是否合适，数量是否明确 6）指北针、风玫瑰以及图纸比例
71））公木司构及架楼(件盘)标材志质的是固否定满位足置所设处计环是境否的合使理用。要求，确保耐久性的措施
室外木构架、 构件
是否落实 2）木构架(件)的安全设计等 3）与建筑物、道路、地形的衔接是否自然，设计定位和标高是否合理
等。
审核人 审图时间 是否满足 打“√”或“X
”
问题描述
施 工 图 纸 部 分
园林景观工程施工图审图应注意什么 温锦旋
园林景观工程施工图审图应注意什么温锦旋摘要：本文阐述了园林景观工程施工图审图的重要性，对园林景观工程施工阶段的影响进行说明，做出园林景观工程施工图审图注意事项的分析，希望对我国园林景观工程施工图审图的发展有所帮助。
关键词：园林景观；工程施工图；施工图审图在进行园林工程设计施工图纸校对过程当中，其有严格的审图流程，根据景观工程施工图纸审查工作的严谨特点，在施工设计过程当中要注意对图纸进行全面周到的分析，同时对图纸存在不合理的情况，因此要进行及时深度的审查。
在设计过程当中，要对企业质量、工艺进度、安全和成本等多项情况设计合理的审查制度，对存在缺陷的一些问题，采取相关的手段，助力我国园林景观工程施工图审图工作的顺利开展。
一、园林景观工程施工图审图的重要性随着我国经济的不断发展和进步，建筑项目施工前期对于施工图纸要进行审核工作，在整个园林景观设计施工过程当中具有重要的作用。
园林景观工程施工过程前，需要对其图纸进行相关的审查工作，这样可以针对图纸施工的情况和难易程度进行有效的分析，对存在的问题可以进行及时的纠正，在景观建设当中对物料能够及时的调整。
园林景观工程施工图纸能够作为整个施工建设的一个标准，因此在进行园林景观工程施工图纸进行严格的审核审图工作，确定其是否按照应有的操作观念和空间布局进行景观的排布。
在进行审图过程当中，要确保其相关的植被是否符合采购的流程，同时要对多个扩建形式体量样式材料等多重情况进行合适的设计，在一定程度要对不合理的地方进行一定程度优化，确保其没有缺项漏项的情况。
园林景观工程施工图审图要注意植被覆盖的位置，确保其内容能够对景观工程施工各构建物符合要求，对结构进行有效的调整。
园林设计图纸要确保图纸的完整性和规范性，对图纸的平面、立面、剖面图以及其放大的情景图，确保其上下结构能符合要求。
在一定程度对其景观功能进行分析，关注植被的成活率，进行空间景观布局的考察。
二、园林景观工程施工图在施工阶段的影响1、施工图设计审查阶段，要确定其审核图纸是否完整。
园林施工图审图注意要点
园林施工图审图注意要点一、设计说明1、设计依据：是否具备相关的国家及地方规范，是否满足业主的需求。
2、园林设计的主题思想：设计说明中表达的设计理念是否明确，是否具有吸引力。
3、园林设计中的细节处理：例如植物配置、地形处理、水景设计等，是否考虑周全。
4、园林设计与建筑的协调性：是否考虑了建筑与园林之间的和谐统一。
5、园林设计的可实施性：植物选择、施工工艺等是否符合实际情况，是否具备可行性。
二、总平面图1、坐标网格：坐标网格的绘制是否准确、清晰。
2、地形标高：地形处理的方式及标高是否合理。
3、建筑定位：建筑在园林中的位置是否明确。
4、道路广场：道路及广场的位置、宽度、标高是否合理。
5、水景设计：水景的形状、深度、流向等是否符合设计要求。
三、植物配置1、植物种类选择：是否选择了适合当地气候、土壤条件的植物种类。
2、配置方式：植物的配置方式是否多样，是否具有层次感。
3、乔木配置：乔木的种类、大小、位置是否合理。
4、灌木配置：灌木的种类、高度、密度是否合适。
5、地被植物：地被植物的选择及铺设是否美观、整齐。
四、建筑及小品1、建筑风格：建筑是否与园林风格协调，是否具有独特性。
2、建筑结构：建筑的结构设计是否合理，是否符合规范要求。
3、小品设计：小品的位置、类型、尺度等是否与环境相协调。
4、建筑与地形关系：建筑与地形的处理是否得当，是否保持了自然与人工的和谐。
5、建筑与水景关系：建筑与水景的关系是否处理得当，是否保持了水景的优美与宁静。
6、建筑与植物关系：建筑与植物的关系是否处理得当，是否保持了植物的多样性与和谐性。
7、建筑与道路关系：建筑与道路的关系是否处理得当，是否保持了道路的顺畅与美观。
施工图审图要点一、图纸目录审查图纸目录，看是否与图纸逐张作好对应。
人防专业审图知识可以参照《建筑工程人防设计规范》审图重点如下：1、战时进、排风系统，滤毒通风系统，平时通风系统，机械防化系统是否齐全，是否符合规范要求；2、人防口部房间是否与图纸标注一致；3、战时内部房间布置是否满足规范要求；4、战时内部房间是否缺少洗消设施或洗消设施设置位置不合理；5、战时内部房间净高是否满足规范要求；6、战时内部房间地面是否缺少防滑坡道或坡道设置不合理；7、战时内部房间墙面、顶棚是否缺少防毒通道、密闭通道预埋管或预埋管位置不合理；8、防护密闭门、密闭门、防爆波活门开启方向是否一致；9、防护密闭门、密闭门门槛是否太高导致平时使用不便或门槛设置过低导致门体无法安装；10、通风系统进风口、排风口、送风口、排风竖井、排风扩散室位置设置是否合理；11、给排水专业进出户管位置是否合理；12、强弱电桥架穿越临空墙、防护密闭墙预留孔洞位置是否合理；13、临空墙、防护密闭墙、密闭墙预埋穿线管是否贯通；14、给排水专业防爆地漏数量是否满足规范要求。
20090812景观专业审图标准
景观施工图审图标准上海景瑞地产（集团）股份有限公司集团规划设计部年月日目录一、说明二、施工图设计审查1说明1.1目的针对项目景观施工图阶段设计图纸的要点审查，加强对景观设计相关要点的监控，确保达到控制出图质量的目的。
1.2适用范围用于景瑞集团内部相关部门内部审图控制标准。
适用于集团景观施工图阶段成果的要点审核。
1.3术语和定义景观设计：对建筑外部环境进行绿化、铺装、小品、标识、户外部品摆设等的设计。
审图：审核图纸是否满足了相关的规定、当地规范、与业主的约定等。
审查图纸中存在的错漏与疑点，要求设计方进行更正、加注或说明。
2施工图设计审查概述：依据项目设计任务书要求，针对项目风格、样式、工程做法、成本、地域等特点，审查项目景观施工图文件中设计说明、总图、绿化、铺装、小品、标识、户外部品摆设等各个内容。
2.1出图标准审查2.1.1审查图纸规格。
施工图阶段，总图应采用A0或A1号图幅，其它主要采用A2或A3号图幅。
2.1.2审查图纸内容和排布，是否按照甲方在扩初或施工图工作阶段中所规定的执行。
2.2设计说明审查2.2.1审查设计说明中是否出现与我司标准构造做法等技术标准相违背的内容。
2.2.2本子项工程的景观概况：项目名称、建设地点、建设单位、设计规模及技术指标，包含景观设计面积、硬地面积、绿化面积、水景面积等指标。
2.2.3本子项工程相对标高与总图绝对标高的相互关系、设计标注单位。
2.2.4特殊要求的作法说明：如金属、木的防锈防腐等。
2.2.5景石、电气、给排水、背景音乐、室外园林家具等说明。
2.3景观总图审查2.3.1审查景观总图与建筑总图是否相符，名称标注是否完全（底层平面、车位数量、消防道及消防登高面、地库采光井及楼梯口、小区入口及围墙位置等）。
2.3.2审查其总图设计应包含竖向设计图、放样定位图，应明确反映场地主要控制点的高程及定位（与建筑总图相符）、道路变坡点标高及纵坡坡度、场地及园路的找坡及排水口，特别是与建筑入口及周边交接处标高设计，是否有倒灌水现象。
施工图纸审图要点(精全)
建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。
识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。
因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。
总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。
处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。
另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。
二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。
施工图审查原则及五大要点
施工图审查原则及五大要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下,希望对做设计的工程师们有所帮助。
审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。
各部分设计是否明确.是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。
施工图审图要点
审图目的:
本审图要点主要审查施工图图纸的“错、漏、碰、缺”一般性问题，协调各专业图纸的一致性。本要点包括规划、建筑、结构、给排水、暖通、电气、装修、园林共7个专业。
使用者：设计管理部、项目部。
使用时间：施工图外审时，施工图下发工地时。
编制者:
规划:建筑：
结构：水/暖通：
电气：装修:
园林：
□
结构图/铝合金门窗图，与装修图套图审核。门高与结构梁无冲突
□
天花标高、设备(空调风机、检修口、风口、喷淋头、喇叭等)、灯位与结构梁无冲突
□
天花造型与暖通、电气、给排水、智能化叠图审核,无冲突
□
空调不直吹床头，空调与家私无冲突（如衣柜、酒柜）。空调开孔合理，冷凝管尽量少外露,空调插座应靠近空调孔上方
□
照明、普通插座、厨房插座、卫生间插座、壁挂空调，柜式空调、中央空调插座回路分开设计。
□
审核户型内开关、插座、灯具、排气扇、空调位置及大小尺寸与装修及其他专业是否有冲突。
□
给排水专业(钟兴祥）
方案阶段
给水、煤气与市政的接驳点是否合适,管线布置的位置是否符合规划要求。
□
排水方向是否合适，与市政排水管的接驳位置是否合适。
□
地下室抗浮设计是否满足设计要求(抗拔桩数量、抗拔锚杆数量、底板厚度及配筋）.
□
地基承载力是否满足设计要求（天然基础尺寸、单桩承载力、桩数）。
□
电气专业（程柳莹）
方案阶段
根据电气专业提资表，重新核算供电方案负荷数据，核准电房个数,及每个电房内变压器数量及大小。
□
审核电房、开闭所、发电机房,消防监控中心、电信机房位置是否合理,尽量减少对整体规划的影响
园林施工图审图注意要点
园林施工图审图注意要点
首先把自己当做方案设计师和现场施工员给他看一遍：
1有没有缺项、漏项。
2.图纸的索引能不能对得上号。
3.结构合不合理。
4图纸平立面和结构、大样之间是否对得上。
5每张图里（总平的各个图、各节点图）该有的内容和规范等是否完整、正确。
6材料、苗木有没有地方买，造价是否合理。
7.水量、电量是否计算正确，系统是否正确。
8图中必须元素是否缺少——无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等；
9标题栏与图纸内容是否一致——标题栏里工程名称、图纸名称等一定要和图纸的内容相符。
有些人习惯用与本设计相同（似）的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。
10尺寸是否正确——尺寸包括数值是否无误，单位是否统一；
11填充样式是否一致——图纸中要求每一种填充图案只代表一种物质或材料，不能出现几种图案都代表一种物质或一种图案代表多种物质的情况（在同一张图纸中尤为重要）；
12施工做法——对于施工图里所阐述的施工工艺是否适合该工程，所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。
图纸中涉及到的标准术语、参照图集是否真确，对材料规格及样式的称谓是否统一；
13工程量——重中之重，有的图纸中要求给出相关工程量，如：绿化种植图。
在进行复核、审核时需慎之又慎。
(完整版)施工图最全审查要点
施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。
(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。
(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。
(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。
夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。
(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。
屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。
(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。
(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。
(8)室内外装修做法。
(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。
(10)其它需特殊说明的情况,如安全防护、环保措施等。
二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。
室外工程施工图审查要点
室外工程审图要点为加强室外管网、景观绿化工程设计管理，提高设计质量，强化设计成本管控，制定室外工程审图要点。
一、室外管网审图要点（一）室外雨污水工程1、审查总设计说明：包括管道材质、连接方式、检查井材质及砌筑方式是否符合设计任务书要求，管道材质是否经济合理。
2、审核雨水管道管径是否合理，雨水重现期是否符合规范要求，并根据汇水面积核算雨水管径。
3、对雨污水管道坡度、走向、化粪池容积进行审核、计算，确保无浪费。
4、审查雨污水管道基础处理做法是否经济合理。
5、核对市政接口位置、高程设计是否与甲方提供接口位置及高程一致，并在说明中注明施工时复核现场实际高程。
6、审查压力排水入雨污水外网接驳点位置是否合理，避免压力排水管道过长造成浪费。
7、审查雨污水检查井位置是否符合设计任务书要求，检查井尽量设置在小区景观绿化带上，尽量避免在单元门口处和小区道路中设置。
8、审查雨水篦子、景观雨水收水口位置、数量是否满足排水量，景观雨水管网设计要依据室外雨水管网进行设计，避免雨水盲区或低洼积水点。
9、审核雨污水管道高程表，排水管道的检查井编号、井距、管径、坡度、地面设计标高、管底标高等是否有错漏，对地形复杂的排水管道以及管道交叉较多的给排水管道，应绘制管道纵断面图，图中应标示出设计地面标高、管道标高、管径、坡度、井距、井号、井深，并标出交叉管的管径、位置、标高。
（二）室外消防工程1、审查总说明：消防水源路数、接口位置、布置方式是否符合规范要求；室外消防用水量、管材、连接方式、规范选用是否符合规范要求。
2、审查建筑室外消火栓的数量、布置位置、保护半径是否符合要求，审查人防工程、地下工程出入口是否设置室外消火栓且距离符合要求。
3、审查水泵接合器是否分室内消防高低区；喷淋系统设置数量、做法及图集选用是否符合要求，说明中是否体现对永久性标志铭牌的约定。
4、审查室外消防管道材质、连接方式、与市政接口或消防系统接口位置是否符合要求。
（三）室外给水工程（主要审查自来水公司二次设计图）1、审查室外给水说明、规范选用、材料、连接方式是否符合设计任务书要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
景观施工图审核要点1图纸目录（应包含以下图纸）
（1）图纸目录
（2）设计说明
（3）物料表
（4）设施选型图
（5）总平面图及全元素合图
（6）分区索引图
（7）竖向平面图
（8）尺寸定位平面图
（9）车行范围定位图
（10）铺装平面图
（11）屋顶美化平面图
（12）市政管网合图
（13）分区放大图
（14）园建通用详图
（15）园建详图
（16）种植设计说明
（17）苗木表
（18）种植总平面图
（19）上木图
（20）下木图
（21）给排水设计说明
（22）给排水总平面图
（23）景观水景给排水详图
（24）电气设计说明
（25）电气照明总平面图
（26）配电系统图
（27）结构设计说明
（28）景观构筑物结构详图
2设计审图要点
（1）设计说明：
设计说明主要介绍工程概况、经济技术指标、设计依据
和原则、对所涉及的园建、种植、水、电气做针对性说
明。
（2）物料表：
1）检查图例与平面图是否对应，是否有照片附件。
2）核查材料图例、材质名、颜色、表面处理、尺寸及基
层做法。
（3）设施选型图：
1）每个选型都应提供实景照片或效果图，尺寸、材料、
颜色等条件；
2）分类：灯具技术参数、设施选型图、雕塑选型图。
（4）总平面图及全元素合图：
1）总平面图包含以下内容：用地红线；消防车道、消防
登高场地、回车场地；公交车站、出租车站、斑马线、
路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、
残坡；
2）全元素合图包含以下内容：所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如
雨篷等）投影线、地下建筑的边界线；地面构筑物如风
井、煤气调压站、市政变配电箱等；标识系统、摄像头、
室外音响、配电箱、有线网络箱、燃气站等设施；所有
井盖。
（5）分区索引图
索引明确，全面覆盖，粗虚线框表示出每个分区的范围。
（6）竖向平面图
1）主干道、广场、建筑底层、水面、地形、假山等详细
标高；
2）道路、道牙等现状标高、建筑正负零标高等；
3）起止坡点、坡度、坡长；变坡线、横坡、纵坡；
4）地形等高线，注明最高点标高；
5）排水沟、雨水口；
6）地下车库坡道入口截水沟、坡度；
7）标注地下降板标高；
8）台阶上下级关系和标高；
9）排水沟始末点标高。
（7）尺寸定位平面图
1）单体控制性尺寸（种植池、水景、台阶等）；
2）基准控制点、坐标；
3）消防车道、登高面、回车场及上车区域等特殊基层区
域定位。
（8）车行范围定位图
消防车道、登高面、回车场及上车区域等特殊基层区域
定位。
（9）铺装平面图
包含以下内容：排水沟盖板、盲道；所有井盖、消防结
合器、消防栓。
（11）市政管网合图，包含以下内容：
1）所有管网和检修井；
2）所有设备如取水阀、消防结合器、燃气站、配电箱、
化粪池、雨水收集池等；
3）建筑人防出口、通风竖井等地面构筑物；
4）乔木、旗杆灯、高杆灯等景观设施；
5）导视系统、摄像头、室外音箱等。
（12）分区放大图
1）每个分区有相应的索引图、平面图、放线定位图、标
高图、铺装图、灯具平面布置图；
2）分区平面图：注意各分区之间的界限衔接有无遗漏。
3）构筑物类(亭、风口装饰、人防出入口、小桥、挡土
墙等)：检查非标产品，表明材料，颜色，雕塑等工艺。
4）水景类
5）景观小品类(花坛、景墙、平台、栏杆、特色灯柱等) （13）园建通用详图
包含以下内容：铺装设计、幕墙与室外铺装衔接做法、
排水沟盖板做法
（14）园建详图
（15）种植设计说明
（16）苗木表
1）植物材料表，种植平面图；
2）乔木的名称、规格（胸径、高度、冠径、地径）、数
量；
3）灌木、竹类、地被、草坪等的名称、规格（高度、蓬
径），种植密度；
4）特殊要求的植物是否有备注说明。
1）要有地下管线图层，并标出尺寸；
2）消防通道和消防登高面图层；
3）照树灯图层；
（18）上木图
1）要有地下管线图层，并明确管线到植物的距离尺寸；
2）消防通道和消防登高面图层；
3）照树灯图层。
（19）下木图
1）要有地下管线图层，并明确管线到植物的距离尺寸；
2）消防通道和消防登高面图层；
（20）给排水设计说明
（21）给排水总平面图
1）全部给水管网及附件的位置、型号和详图索引号，并
包含管径、埋置深度或敷设方法；
2）全部排水管网及构筑物的位置、型号及详图索引号。
并包含检查井编号、水流坡向、井距、管径、坡度、管
内底标高等；显示竖向，标注排水系统与市政管网的接
口位置、标高、管径、水流坡向；
3）明确溢水口、排水口、补水口、水泵型号、泵坑盖板、
排水沟的位置。
（22）景观水景给排水详图
1）绿化取水点详图；
2）主要设备、器具、仪表及管道附件配件的名称、型号、
规格(参数)、数量、材质等；
3）重点部位跌水、喷泉的立面控制图，明确喷泉高度、
喷头类型；
4）明确水景景观照明。
（23）电气设计说明
（24）电气照明总平面图
1）灯具明细表（高度、瓦数、材料、色温、灯源等）
2）景观照明布线
3）户外营销场所、保洁给电点及多种点位预留点布线
4）户外标识用电布线
5）灯具型号选择及大样图
（25）配电系统图
1）系统图中每个分支配电回路是否详细标明：保护电器
规格型号、线缆型号规格、所带灯具数量、单只灯具功
率、由此得出分支回路装接功率并核查。
2）引自变电所的电源进线注明回路编号是否与土建设计
单位的设计一致。
（26）结构设计说明
（27）景观构筑物结构详图
1）大商业施工图单位是否审核并盖章确认；
2）高杆灯基础是否经结构专业复核。
