四肢断层解剖及CT、MRI
断层解剖影像学
断层解剖学的地位和发展前景
重要地位: ?
断层解剖学的地位和发展前景
发展方向
从横断断层向多维断层、从尸体向活体、从厚 片向薄层、从宏观向微观、从描述向量化、从面向 多维、从单纯形态向结合功能和代谢等方面迅速发 展。 影像断层解剖学研究。 显微断层解剖学研究。 实验断层解剖学研究。 发育年龄断层解剖学研究。
开设“人体断层解剖学”对中医院校学 生也是必须的，现代化医疗设备迅速装备 至各级各类医院，当然也包括中医院。既 然现代医学已经迈向影像医学时代，无论 是从现状还是从发展看，掌握一定的断层 解剖学知识已不只是影像学科医师的需要， 也是其它医学专业的医学生所必需的。
断层解剖学的发展历史与研究现状
四个阶段
学图象从二维走向三维。目前CT带有越来 越多的图像后处理系统。
运用CT扫描、X光放射并结合3D模型技术，科学家们复原了一个木乃伊的脸 部，这具干尸是3000年前古埃及的一名工匠，名叫Harwa。 这具木乃伊一直被陈列在意大利托里诺的埃及博物馆，运用现代的医学 方法，这具干尸丝毫无损地通过了各种成像程序，他被放置在一个可以旋转 的扫描仪上，研究者在短短的30秒钟之内为他拍摄了355张X光照片。 这种技术叫做综合检测计算X光断层摄影术(MDCT)，它可以拍摄多角度 的局部图像，每个图像只有0.6毫米厚，然后将这些信息输入电脑，就可以得 到木乃伊绷带之下人头骨和肌肉组织的立体图像。 根据这些图像，科学家们用黏土和尼龙塑出了木乃伊的头部模型，从这 一模型可以得知，Harwa死时年龄为45岁，依据电脑所得出的模型非常精确， 甚至可以看到它左边太阳穴旁的一颗痣。但是研究者不知道他的头发、胡须 和皮肤颜色的具体状况。研究人员说，如果要了解这些更具体的情况，就只 有打开绷带了，但是那样会对木乃伊造成破坏。
上肢的断层解剖-人体断层解剖学-课件-19
经右桡尺近侧关节的横断层面
经右桡尺近侧关节的横断层面
经右桡尺近侧关节的横断层面
经右前臂中份的横断层面
经右前臂中份的横断层面
经右前臂中份的横断MRI图像
（三）手关节和手的断层解剖
手 骨 的
X 照 片
手 关 节 的 冠 状 面
手 的 肌 肉、 血 管 和 神 经
手 的 肌 肉、 血 管 和 神 经
• 10、你要做多大的事情，就该承受多大的压力。12/12/
2020 11:26:29 AM11:26:292020/12/12
• 11、自己要先看得起自己，别人才会看得起你。12/12/
谢 谢 大 家 2020 11:26 AM12/12/2020 11:26 AM20.12.1220.12.12
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月上午 11时26 分20.1 2.1211: 26Dece mber 12, 2020
•
8、业余生活要有意义，不要越轨。20 20年12 月12日 星期六 11时26 分29秒 11:26:2 912 December 2020
•
9、一个人即使已登上顶峰，也仍要自 强不息 。上午 11时26 分29秒 上午11 时26分 11:26:2 920.12. 12
• 12、这一秒不放弃，下一秒就会有希望。12-Dec-2012 December 202020.12.12
• 13、无论才能知识多么卓著，如果缺乏热情，则无异 纸上画饼充饥，无补于事。Saturday, December 12, 2020
12-Dec-2020.12.12
• 14、我只是自己不放过自己而已，现在我不会再逼自 己眷恋了。20.12.1211:26:2912 December 202011:26

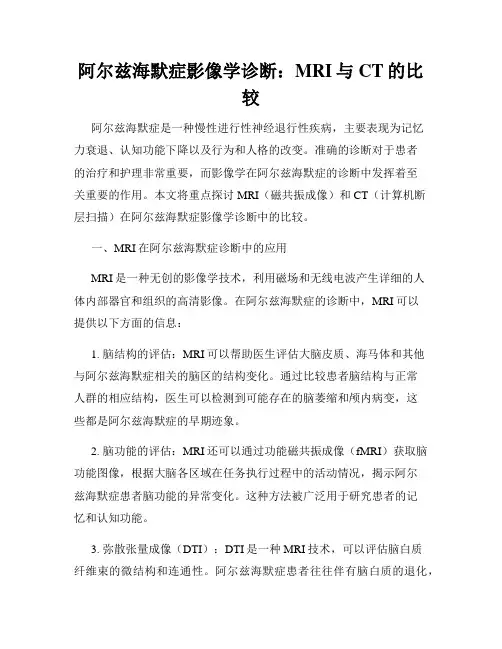

阿尔兹海默症影像学诊断：MRI与CT的比较
阿尔兹海默症影像学诊断：MRI与CT的比较阿尔兹海默症是一种慢性进行性神经退行性疾病，主要表现为记忆力衰退、认知功能下降以及行为和人格的改变。
准确的诊断对于患者的治疗和护理非常重要，而影像学在阿尔兹海默症的诊断中发挥着至关重要的作用。
本文将重点探讨MRI（磁共振成像）和CT（计算机断层扫描）在阿尔兹海默症影像学诊断中的比较。
一、MRI在阿尔兹海默症诊断中的应用MRI是一种无创的影像学技术，利用磁场和无线电波产生详细的人体内部器官和组织的高清影像。
在阿尔兹海默症的诊断中，MRI可以提供以下方面的信息：1. 脑结构的评估：MRI可以帮助医生评估大脑皮质、海马体和其他与阿尔兹海默症相关的脑区的结构变化。
通过比较患者脑结构与正常人群的相应结构，医生可以检测到可能存在的脑萎缩和颅内病变，这些都是阿尔兹海默症的早期迹象。
2. 脑功能的评估：MRI还可以通过功能磁共振成像（fMRI）获取脑功能图像，根据大脑各区域在任务执行过程中的活动情况，揭示阿尔兹海默症患者脑功能的异常变化。
这种方法被广泛用于研究患者的记忆和认知功能。
3. 弥散张量成像（DTI）：DTI是一种MRI技术，可以评估脑白质纤维束的微结构和连通性。
阿尔兹海默症患者往往伴有脑白质的退化，DTI可以提供脑白质纤维束的完整性指标，有助于早期诊断和疾病进展的监测。
二、CT在阿尔兹海默症诊断中的应用CT是一种通过透视和旋转X射线图像重建来获取图像的影像学技术。
与MRI相比，CT在阿尔兹海默症的诊断中的应用相对有限，主要表现在以下几方面：1. 体积测量：CT可以通过测量颅腔和脑组织的体积来评估可能存在的脑萎缩程度。
然而，CT对于评估海马体的体积并不准确，这是阿尔兹海默症早期变化的重要标志之一。
2. 脑血流灌注：CT灌注成像（CTP）是一种评估脑部血流供应的方法。
阿尔兹海默症患者在脑血流方面存在异常，CTP可以帮助医生观察脑血流的变化，同时识别潜在的血管性病变。

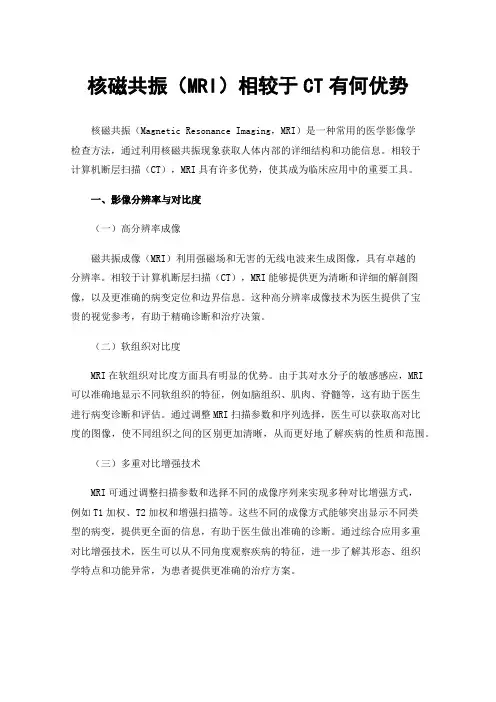

核磁共振（MRI）相较于CT有何优势
