Allegro Design Entry CIS 原理图
1. shift+鼠标滚轮左右移动
2. Ctrl+鼠标滚轮放大缩小
3. Alt+鼠标滚轮上下移动
4. 按下鼠标滚轮可任意方向拖动图纸(可以一直保持按下状态或者按一下松开)
5. CTRL+鼠标左键:元件叠选
6. CTRL+鼠标左键拖动:复制该元件,元件标号自动加一
7. ALT+F4 退出当前窗口
8. CTRL+E 编辑元件属性(要先选中)
9. CTRL+Z 撤消上步操作
10. i :放大图纸(zoom in 聚焦,镜头拉近放大物体)
11. o :缩小图纸(zoom out扩焦,镜头拉远缩小物体)
12. r :元件旋转 rotate
13. p :放置元件 place
14. n :放置网络标号 number
15. b :放置总线 bus
16. e :放置总线管脚
17. g/f : 放置电源和地g和f两个快捷键的效果是一样的,ground/frame
18. z :查询本地元件与网上元件
19. w :放置导线
20. h :水平镜像
21. z :上下镜像
22. t :放置文本
23. j :放置连接点
24. F6 :把鼠标变成大的十字光标,方便对齐操作
25. F10 :跳转到下一页
26. ESC :退出当前命令
注:以上涉及到快捷按键的操作均需要在英文输入法状态下才有效。

cadence操作常用快捷键总结

cadence操作常用快捷键总结

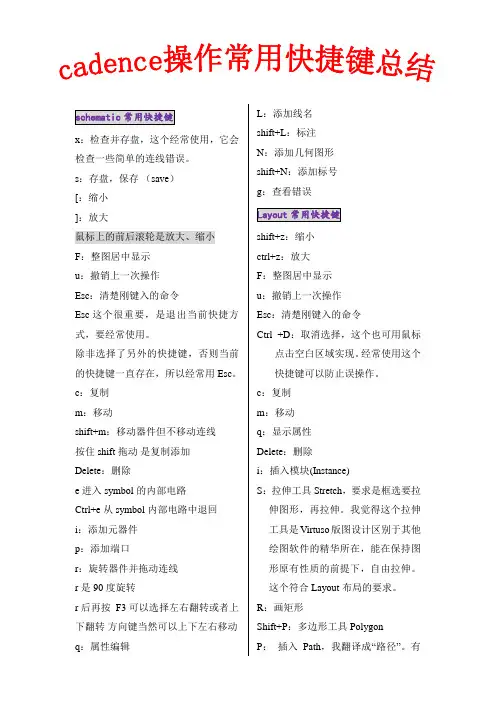

x:检查并存盘,这个经常使用,它会检查一些简单的连线错误。

s:存盘,保存(save)[:缩小]:放大鼠标上的前后滚轮是放大、缩小F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Esc 这个很重要,是退出当前快捷方式,要经常使用。

除非选择了另外的快捷键,否则当前的快捷键一直存在,所以经常用Esc。

c:复制m:移动shift+m:移动器件但不移动连线按住shift拖动是复制添加Delete:删除e 进入symbol的内部电路Ctrl+e 从symbol内部电路中退回i:添加元器件p:添加端口r:旋转器件并拖动连线r 是90度旋转r 后再按F3 可以选择左右翻转或者上下翻转方向键当然可以上下左右移动q:属性编辑L:添加线名shift+L:标注N:添加几何图形shift+N:添加标号g:查看错误shift+z:缩小ctrl+z:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

c:复制m:移动q:显示属性Delete:删除i:插入模块(Instance)S:拉伸工具Stretch,要求是框选要拉伸图形,再拉伸。

我觉得这个拉伸工具是Virtuso版图设计区别于其他绘图软件的精华所在,能在保持图形原有性质的前提下,自由拉伸。

这个符合Layout布局的要求。

R:画矩形Shift+P:多边形工具PolygonP:插入Path,我翻译成“路径”。

有人翻译成“管道”。

这些最后都要Convert to Polygon的。

K:标尺工具shift+K:清除所有标尺L:标签工具,标签要加在特定的text 层上,这个有些人总忘记。

Shift+C:裁切(Chop),首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P快捷键画了一条Path后,如果需要调整线宽,就需要用单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)用左键框选,选中一片图形,某个图形要中键单击调出常用菜单命令(很少用,要点两下,麻烦。

candence快捷键

candence快捷键

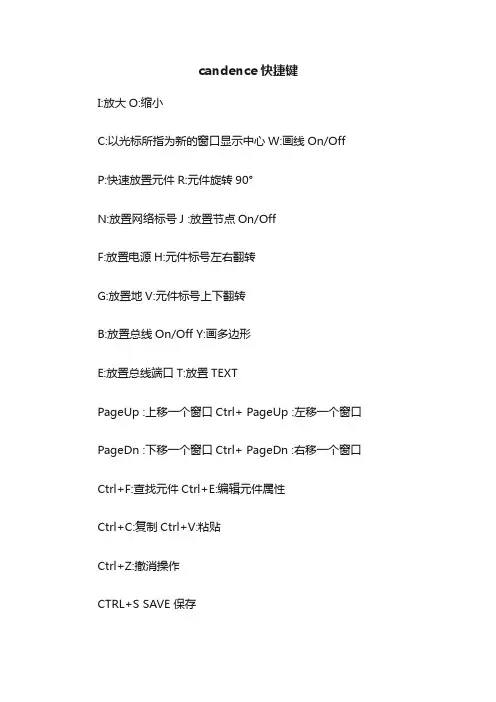

candence快捷键I:放大O:缩小C:以光标所指为新的窗口显示中心W:画线On/Off P:快速放置元件R:元件旋转90°N:放置网络标号J :放置节点On/OffF:放置电源H:元件标号左右翻转G:放置地V:元件标号上下翻转B:放置总线On/Off Y:画多边形E:放置总线端口T:放置TEXTPageUp :上移一个窗口Ctrl+ PageUp :左移一个窗口PageDn :下移一个窗口Ctrl+ PageDn :右移一个窗口Ctrl+F:查找元件Ctrl+E:编辑元件属性Ctrl+C:复制Ctrl+V:粘贴Ctrl+Z:撤消操作CTRL+S SAVE 保存CTRL+P Print 打印CTRL+Z Undo Delete 撤消删除CTRL+X Cut 剪切CTRL+C COPY 复制CTRL+V Pastr 粘贴CTRL+A Select ALL 全部选中CTRL+E Properties… 被选属性参数编辑CTRL+L Link Darabase Part… 调出Part Editor窗口CTRL+F Find… 查找对话框CTRL+B/CTRL+N 切换不同元器件制作H Horizontally X轴镜像V Vertically Y轴镜像CTRL+R Rotate 旋转F4 Repeat Delete 再次执行CTRL+G Go to… 光标指向设定位置Shift+D descend hierarchy 显示对应的下层子电路图Shift+A Ascend Hierarchy 显示上一层Shift+P Part… 调用元器件Shift+Z Database part 调用Internet数据库中的器件Shift+w Wire 绘制连线Shift+b Bus 绘制总线Shift+J Junction 绘制接点Shift+E Bus Entry 绘制总线引入线Shift+N Net Alias… 为接点命名Shift+F power… 绘制电源Shift+G Ground 绘制地线Shift+X No Connect 浮置引线标志Shift+T Text… 添加文字Shift+Y Polyline 折线F9 Configure… 新建宏F8 Play 运行宏F7 Record 生成宏F1 HELP 帮助。

cadence操作常用快捷键

cadence操作常用快捷键

caden‎c e操作常‎用快捷键(Layou‎t)Layou‎t快捷键:shift‎+z:缩小W 快速显示最‎小化的LS‎Mctrl+z:放大F:整图居中显‎示c:复制m:移动shift‎+x:进入下一层‎版图ctrl+x:还回上一层‎版图i:插入模块R:画矩形Shift‎+P:多边形工具‎P olyg‎o nP:插入Pat‎hK:标尺工具shift‎+K:清除所有标‎尺L:标签工具,标签要加在‎特定的te‎x t层上,这个有些人‎总忘记。

Shift‎+C:裁切(Chop),首先调用命‎令,选中要裁切‎的图形,后画矩形裁‎切。

在用P快捷键画‎了一条Pa‎t h后,如果需要调‎整线宽,就需要用到‎这个快捷键‎。

Ctrl+Z 视图放大两‎倍Zoom‎In by 2Shift‎+Z 视图缩小两‎倍Zoom Out by 2Z键视图放大。

Shift‎+O 旋转工具。

Rotat‎eCtrl+P 插入引脚。

PinCaden‎c e Virtu‎o so Layou‎t Edito‎r快捷键归‎纳右键点击拖‎放用来放大‎。

放大后经常‎配合F键使‎用,恢复到全部‎显示。

配合Tab‎键使用,平移视图。

u:撤销上一次‎操作Esc:清楚刚键入‎的命令Ctrl +D:取消选择,这个也可用‎鼠标点击空‎白区域实现‎。

经常使用这‎个快捷键可‎以防止误操‎作。

q:显示属性Delet‎e:删除S:拉伸工具S‎t retc‎h,要求是框选‎要拉伸图形‎,再拉伸。

O键插入接触孔‎。

Creat‎e Conta‎c tShift‎+左键加选图‎形,Ctrl+左键减选图‎形。

F2 保存。

F3 这个快捷键‎很有用,是控制在选‎取相应工具‎后是否显示‎相应属性对‎话框的。

比如在选取‎P ath工‎具后,想控制Pa‎t h的走向‎,可以按F3‎调出对话框‎进行设置。

F4 英文是To‎g gle Parti‎a l Selec‎t,就是用来控‎制是否可以‎部分选择一‎个图形。

cadence操作常用快捷键总结

cadence操作常用快捷键总结

CIS Explore Ctrl+Tab 切换到原理图页面而不关闭CIS Explore CIS Explore Ctrl+Shift+Tab 切换到原理图页面而不关闭CIS Explore原理图页面编辑CTRL+A 全选所有原理图页面编辑 B 放置总线BUS原理图页面编辑 E 放置总线BUS的分支Entry原理图页面编辑 F 放置电源符号原理图页面编辑G 放置GND符号原理图页面编辑J 放置连接点原理图页面编辑N 放置网络别名原理图页面编辑P 放置元件(从元件库)原理图页面编辑T 放置文本Text原理图页面编辑W 放置电气连线原理图页面编辑Y 放置图形连线原理图页面编辑X 放置无连接符号原理图页面编辑F7 记录宏操作原理图页面编辑F8 回放宏操作原理图页面编辑F9 配置宏操作元件库编辑(绘图) CTRL+B 跳转至前一个part元件库编辑(绘图) CTRL+N 跳转至后一个part原理图页面及元件库编辑 CTRL+E 编辑属性原理图页面及元件库编辑 CTRL+F 查找原理图页面及元件库编辑 CTRL+T 吸附格点设置原理图页面及元件库编辑 CTRL+Y 重做(恢复)原理图页面及元件库编辑 CTRL+Z 撤销原理图页面及元件库编辑 F4 重复操作原理图页面及元件库编辑 C 以鼠标指针为中心原理图页面及元件库编辑 H 水平镜像原理图页面及元件库编辑 I 放大原理图页面及元件库编辑 O 缩小原理图页面及元件库编辑 R 旋转原理图页面及元件库编辑 V 垂直镜像原理图页面及元件库编辑 E 结束连线、BUS、图形连线schematic常用快捷键x:检查并存盘s:存盘[:缩小]:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令c:复制m:移动shift+m:移动器件但不移动连线Delete:删除i:添加元器件p:添加端口r:旋转器件并拖动连线q:属性编辑L:添加线名shift+L:标注N:添加几何图形shift+N:添加标号g:查看错误shift+z:缩小ctrl+z:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

cadence 快捷键

cadence 快捷键

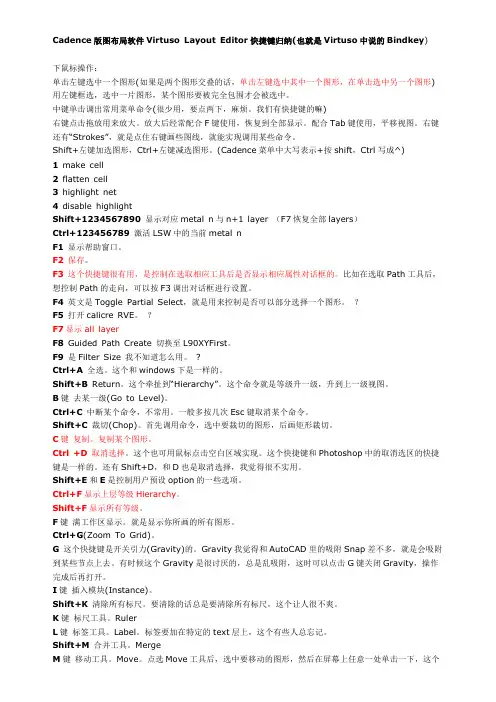

Cadence版图布局软件Virtuso Layout Editor快捷键归纳(也就是Virtuso中说的Bindkey)下鼠标操作:单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形) 用左键框选,选中一片图形,某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用,要点两下,麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab键使用,平移视图。

右键还有“Strokes”,就是点住右键画些图线,就能实现调用某些命令。

Shift+左键加选图形,Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift,Ctrl写成^)1make cell2flatten cell3highlight net4disable highlightShift+1234567890 显示对应metal n与n+1 layer (F7恢复全部layers)Ctrl+123456789激活LSW中的当前metal nF1显示帮助窗口。

F2保存。

F3这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后,想控制Path的走向,可以按F3调出对话框进行设置。

F4英文是Toggle Partial Select,就是用来控制是否可以部分选择一个图形。

?F5打开calicre RVE。

?F7显示all layerF8Guided Path Create 切换至L90XYFirst。

F9是Filter Size 我不知道怎么用。

?Ctrl+A全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

这个命令就是等级升一级,升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C中断某个命令,不常用。

一般多按几次Esc键取消某个命令。

Shift+C裁切(Chop)。

cadence原理图快捷键整理

cadence原理图快捷键整理
Allegro Design Entry CIS 原理图
1. shift+鼠标滚轮 左右移动
2. Ctrl+鼠标滚轮 放大缩小
3. Alt+鼠标滚轮 上下移动
4. 按下鼠标滚轮可任意方向拖动图纸(可以一直保持按下状态或者按一下松开)
15. b : 放置总线 bus
பைடு நூலகம்
16. e : 放置总线管脚
17. g/f : 放置电源和地 g和f两个快捷键的效果是一样的,ground/frame
18. z : 查询本地元件与网上元件
19. w : 放置导线
20. h :水平镜像
10. i : 放大图纸 (zoom in 聚焦,镜头拉近放大物体)
11. o : 缩小图纸 (zoom out扩焦,镜头拉远缩小物体)
12. r : 元件旋转 rotate
13. p : 放置元件 place
14. n : 放置网络标号 number
5. CTRL+鼠标左键 : 元件叠选
6. CTRL+鼠标左键拖动 : 复制该元件,元件标号自动加一
7. ALT+F4 退出当前窗口
8. CTRL+E 编辑元件属性(要先选中)
9. CTRL+Z 撤消上步操作
21. z :上下镜像
22. t : 放置文本
23. j : 放置连接点
24. F6 : 把鼠标变成大的十字光标,方便对齐操作
25. F10 : 跳转到下一页
26. ESC :退出当前命令
注:以上涉及到快捷按键的操作均需要在英文输入法状态下才有效。

cadence常用快捷键

cadence常用快捷键

cadence有用的快捷键首先介绍下鼠标操作单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)用左键框选,选中一片图形,某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用,要点两下,麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab键使用,平移视图。

右键还有“Strokes”,就是点住右键画些图线,就能实现调用某些命令。

Shift+左键加选图形,Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift,Ctrl写成^)F1 显示帮助窗口。

F2 保存。

F3 这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后,想控制Path的走向,可以按F3调出对话框进行设置。

F4 英文是Toggle Partial Select,就是用来控制是否可以部分选择一个图形。

F5 打开。

F6,F7帮助上有,但我试过,没反应-_-!!!F8 Guided Path Create 切换至L90XYFirst。

F9 是Filter Size 我不知道怎么用。

Ctrl+A 全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级,升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C 中断某个命令,不常用。

一般多按几次Esc键取消某个命令。

Shift+C 裁切(Chop)。

首先调用命令,选中要裁切的图形,后画矩形裁切。

C键复制。

复制某个图形。

Ctrl +D 取消选择。

这个也可用鼠标点击空白区域实现。

这个快捷键和Photoshop中的取消选区的快捷键是一样的。

还有Shift+D,和D也是取消选择,我觉得很不实用。

Shift+E和E是控制用户预设的一些选项。

Ctrl+F显示上层等级Hierarchy。

cadence画版图快捷键总结

cadence画版图快捷键总结

cadence快捷键总结2009-03-28 11:10Cadence版图布局软件Virtuso Layout Editor快捷键归纳(也就是Virtuso中说的Bindkey)写在前面:以下我所归纳的快捷键是我在版图培训时通过阅读Cadence帮助文件和菜单命令一个个试出来的,有些我只知道作用而暂时想不到相应的中文翻译。

还有一些快捷键帮助文件中有,但我试了没用,可能是要在Unix下吧^_^。

希望对学版图设计的有所帮助吧。

有不妥的地方还请多多指教啊。

首先介绍下鼠标操作吧。

单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,再单击选中另一个图形)用左键框选,选中一片图形,某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用,要点两下,麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab 键使用,平移视图。

右键还有“Strokes”,就是点住右键画些图线,就能实现调用某些命令。

Shift+左键加选图形,Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift,Ctrl写成^)F1显示帮助窗口。

F2保存。

F3这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后,想控制Path的走向,可以按F3调出对话框进行设置。

F4英文是TogglePartialSelect,就是用来控制是否可以部分选择一个图形。

F5打开。

F6,F7帮助上有,但我试过,没反应-_-!!!F8 Guided Path Create切换至L90XYFirst。

F9是Filter Size我不知道怎么用。

Ctrl+A全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级,升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C中断某个命令,不常用。

cadence操作常用快捷键总结(精品文档)

cadence操作常用快捷键总结(精品文档)

x:检查并存盘,这个经常使用,它会检查一些简单的连线错误。

s:存盘,保存(save)[:缩小]:放大鼠标上的前后滚轮是放大、缩小F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Esc 这个很重要,是退出当前快捷方式,要经常使用。

除非选择了另外的快捷键,否则当前的快捷键一直存在,所以经常用Esc。

c:复制m:移动shift+m:移动器件但不移动连线按住shift拖动是复制添加Delete:删除e 进入symbol的内部电路Ctrl+e 从symbol内部电路中退回i:添加元器件p:添加端口r:旋转器件并拖动连线r 是90度旋转r 后再按F3 可以选择左右翻转或者上下翻转方向键当然可以上下左右移动q:属性编辑L:添加线名shift+L:标注N:添加几何图形shift+N:添加标号g:查看错误shift+z:缩小ctrl+z:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

c:复制m:移动q:显示属性Delete:删除i:插入模块(Instance)S:拉伸工具Stretch,要求是框选要拉伸图形,再拉伸。

我觉得这个拉伸工具是Virtuso版图设计区别于其他绘图软件的精华所在,能在保持图形原有性质的前提下,自由拉伸。

这个符合Layout布局的要求。

R:画矩形Shift+P:多边形工具PolygonP:插入Path,我翻译成“路径”。

有人翻译成“管道”。

这些最后都要Convert to Polygon的。

K:标尺工具shift+K:清除所有标尺L:标签工具,标签要加在特定的text 层上,这个有些人总忘记。

Shift+C:裁切(Chop),首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P快捷键画了一条Path后,如果需要调整线宽,就需要用单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)用左键框选,选中一片图形,某个图形要中键单击调出常用菜单命令(很少用,要点两下,麻烦。

cadence快捷键

cadence快捷键

1、鼠标的操作单击左键选中一个图形(如果要选中多个图形,可以单击左键选中其中一个图形,然后一只手按住shift键,再单击选中其他图形,若要取消选中的图形,可以一只手按住ctrl 键,然后单击已经选中的图形,就可以取消了)。

用左键框选,选中一个图形,某个图形要被完全包围才会被选中。

中键调出常用菜单命令(很少用,我们有快捷键,快捷键更方便一些)。

右键点击拖放用来放大和缩小。

2、快捷键F1 显示帮助窗口。

F2 保存。

F3 控制在选取相应工具后是否显示相应属性对话框的。

F4 控制是否可以部分选择一个图形。

Ctrl A全选。

Shift B 返回上一级视图。

B 返回某一级视图。

Ctrl C 终断某个命令。

(也可按ESC键取消某个命令)Shift C 裁切。

首先调用命令,选中要裁切的图形,然后裁切就可以了。

C 复制。

Ctrl D 取消选择。

这个也可用鼠标点击空白区域实现。

Shift E和E 是控制用户预设的一些选项。

Ctrl F 显示cell名字。

Shift F 有显示cell名字状态恢复到显示版图状态。

F 满工作区显示。

G 开关引力。

I 调用库里的cell。

Shift K 清除所有标尺。

K 标尺工具。

L 标签工具。

Shift M 合并工具。

M 移动工具。

Ctrl N,shift N和N是控制走向的。

Ctrl N先横后竖L90XFirst。

Shift N直角正交Orthogonal。

N斜45度对角+正交Diagonal。

Shift O 旋转工具。

O 插入接触孔、通孔、衬底和井接触。

Shift P 多变性工具。

P 画线工具。

Shift Q 打开设计属性对话框。

Q 图形对话框。

Shift R 重定性。

R 矩形工具。

Ctrl S 把线打弯。

Shift S 查找。

S 拉伸工具。

Shift T 调出Hierarchy Tree窗口。

T 层切换Shift U 撤销命令后,再反悔。

U 撤销。

Shift V 显示视图导向窗。

cadence操作常用快捷键总结(汇编)

cadence操作常用快捷键总结(汇编)

精品文档x:检查并存盘,这个经常使用,它会检查一些简单的连线错误。

s:存盘,保存(save)[:缩小]:放大鼠标上的前后滚轮是放大、缩小F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Esc 这个很重要,是退出当前快捷方式,要经常使用。

除非选择了另外的快捷键,否则当前的快捷键一直存在,所以经常用Esc。

c:复制m:移动shift+m:移动器件但不移动连线按住shift拖动是复制添加Delete:删除e 进入symbol的内部电路Ctrl+e 从symbol内部电路中退回i:添加元器件p:添加端口r:旋转器件并拖动连线r 是90度旋转r 后再按F3 可以选择左右翻转或者上下翻转方向键当然可以上下左右移动q:属性编辑L:添加线名shift+L:标注N:添加几何图形shift+N:添加标号g:查看错误shift+z:缩小ctrl+z:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

c:复制m:移动q:显示属性Delete:删除i:插入模块(Instance)S:拉伸工具Stretch,要求是框选要拉伸图形,再拉伸。

我觉得这个拉伸工具是Virtuso版图设计区别于其他绘图软件的精华所在,能在保持图形原有性质的前提下,自由拉伸。

这个符合Layout布局的要求。

R:画矩形Shift+P:多边形工具PolygonP:插入Path,我翻译成“路径”。

有人翻译成“管道”。

这些最后都要Convert to Polygon的。

K:标尺工具shift+K:清除所有标尺L:标签工具,标签要加在特定的text 层上,这个有些人总忘记。

Shift+C:裁切(Chop),首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P快捷键画了一条Path后,如果需要调整线宽,就需要用单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)用左键框选,选中一片图形,某个图形要中键单击调出常用菜单命令(很少用,要点两下,麻烦。

cadence 常用快捷键

cadence 常用快捷键

Cadence 版图绘制常用快捷键Ctrl+A 全选Shift+B Return,升到上一级视图Ctrl+C 中断某个命令,一般用ESC代替。

Shift+C 裁切(chop)。

C 复制,复制某个图形Ctrl+D 取消选择。

亦可点击空白处实现。

Ctrl+F显示上层等级Shift+F显示所有等级F fit,显示你画的所有图形K 标尺工具Shift+K清除所有标尺L 标签工具M 移动工具Shift+M合并工具,MergeN 斜45对角+正交。

Shift+O 旋转工具。

RotateO 插入接触孔。

Ctrl+P 插入引脚。

PinShift+P 多边形工具。

PolygonP 插入Path(路径)Q 图形对象属性(选中一个图形先)R 矩形工具。

绘制矩形图形S 拉伸工具。

可以拉伸一个边,也可以选择要拉伸的组一起拉伸U 撤销。

Undo。

Shift+U重复。

Redo。

撤销后反悔V 关联attach。

将一个子图形(child)关联到一个父图形(parent)后,若移动parent,child也跟着移动;移动child,parent 不会移动。

Ctrl+W 关闭窗口。

Shift+W下一个视图。

W 前一个视图。

Y 区域复制Yank。

和copy有区别,copy只能复制完整图形对象。

Shift+Y 黏贴Paste。

配合Yank使用。

Ctrl+Z 视图放大两倍(也可点住鼠标右键拖动)Shift+Z 视图缩小两倍Z 视图放大ESC键撤销功能Tab键平移视图Pan。

按Tab,用鼠标点击视图区中某点,视图就会移至以该点为中心。

Delete键删除BackSpace键撤销上一点。

这就不用因为Path一点画错而删除重画。

可以撤销上一点。

Enter键确定一个图形最后一点。

也可以双击鼠标左键。

Ctrl+方向键移动Cell。

Shift+方向键移动鼠标。

方向键移动视图。

e:display optionsp:画线F4可以在选中之间切换,选中是整个方框还是选中某一边Cadence 仿真常用快捷键先介绍一些快捷键,快捷键以后会经常使用。

cadence原理图快捷键一览表

cadence原理图快捷键一览表
h
垂直镜像
先点击选中对象,再点击h翻转
v
水平镜像
先点击选中对象,再点击v翻转
Esc
取消当前功能模式,还原为“选择”
Ctrl + a
全选
Ctrl + v
粘贴
Ctrl + z
回到上一步
Ctrl + c
复制
Ctrl + e
打开对象属性编辑页面
先用鼠标选中对象
Ctrl + t
对齐网格线
Ctrl + i
Selection filter选择过滤器
原理图
快捷键
功能
操作说明
w
插入一般电路连接线
p
插入元件
n
插入网络名称
b
插入总线
j
插入连接点
e
插入总线连接短线
f
插入电源
g
插入GND
x
无连接线
y
画折线
t
插入文本
Z或者ctrl+d
打开database part
i
放大
将鼠标放在需要放大的地方
o
缩小
将鼠标放在需要缩小的地方
r
旋转对象
先点击选中对象,再点击r旋转
Shift + m
Variant view mode变换视图模式
F4
重复上一次命令
F9
配置宏
F7
记录
F8
演示播放
F1
Capture help
F5
重画
注:红色为画原理图常用快捷键。
限于水平,表中难免出现错误和不足,请指正,谢谢!!
制作:王超 北京理工大学机电学院

Cadence快捷键

Cadence快捷键

写在前面:这是作者通过阅读Cadence帮助文件和菜单命令一个个试出来的,有些暂时想不到相应的中文翻译。

希望对学版图设计的有所帮助吧。

有不妥的地方还请大家指出。

单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)用左键框选,选中一片图形,某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用,要点两下,麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab 键使用,平移视图。

右键还有“Strokes”,就是点住右键画些图线,就能实现调用某些命令。

Shift+左键加选图形,Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift,Ctrl写成^)F1 显示帮助窗口。

F2 保存。

F3 这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后,想控制Path的走向,可以按F3调出对话框进行设置。

F4 英文是Toggle Partial Select,就是用来控制是否可以部分选择一个图形。

F5 打开。

F6,F7帮助上有,但我试过,没反应-_-!!!F8 Guided Path Create 切换至L90XYFirst。

F9 是Filter Size 我不知道怎么用。

Ctrl+A 全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级,升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C 中断某个命令,不常用。

一般多按几次Esc键取消某个命令。

Shift+C 裁切(Chop)。

首先调用命令,选中要裁切的图形,后画矩形裁切。

C键复制。

复制某个图形。

Ctrl +D 取消选择。

这个也可用鼠标点击空白区域实现。

这个快捷键和Photoshop 中的取消选区的快捷键是一样的。

还有Shift+D,和D也是取消选择,我觉得很不实用。

cadence操作常用快捷键

cadence操作常用快捷键

cadence操作常用快捷键(Layout)Ctrl+zShist+ZfkShift+KsEscZoom in(放大视窗)Zoom out(缩小视窗)视图适当大小尺規消除尺子Stretch(伸縮)取消指令模式riCtrl+PlcmdelqRectangular(画矩形)Instance(加入例元)加入Pin脚加入Label(标签)Copy(复制)Move(移動)Delete(删除)Property(属性)Mouse按左键选取,右键圈选放大Layout快捷键:shift+z:缩小W快速显示最小化的LSMctrl+z:放大F:整图居中显示c:复制m:移动shift+x:进入下一层版图ctrl+x:还回上一层版图i:插入模块R:画矩形Shift+P:多边形工具PolygonP:插入PathK:标尺工具shift+K:清除所有标尺L:标签工具,标签要加在特定的text层上,这个有些人总忘记。

Shift+C:裁切(Chop),首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P快捷键画了一条Path后,如果需要调整线宽,就需要用到这个快捷键。

Ctrl+Z视图放大两倍Zoom In by 2Shift+Z视图缩小两倍Zoom Out by 2Z键视图放大。

Shift+O旋转工具。

RotateCtrl+P插入引脚。

PinCadence Virtuoso Layout Editor快捷键归纳右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab键使用,平移视图。

u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

q:显示属性Delete:删除S:拉伸工具Stretch,要求是框选要拉伸图形,再拉伸。

O键插入接触孔。

Create ContactShift+左键加选图形,Ctrl+左键减选图形。

F2保存。

F3这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

virtuoso快捷键(Cadance)

virtuoso快捷键(Cadance)

virtuoso快捷键(Cadance)Virtuso Layout Editor 快捷键归纳1.首先介绍下鼠标操作吧。

●单击左键选中一个图形(如果是两个图形交叠的话,单击左键选中其中一个图形,在单击选中另一个图形)●用左键框选,选中一片图形,某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用,要点两下,麻烦。

我们有快捷键的嘛)●右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab键使用,平移视图。

右键还有“Strokes”,就是点住右键画些图线,就能实现调用某些命令(这个一般不用,需要改变环境设置)。

●Shift+左键加选图形,Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift,Ctrl写成^)2.F1 显示帮助窗口。

3.F2 保存。

4.F3 这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后,想控制Path的走向,可以按F3调出对话框进行设置。

5.F4 英文是T oggle Partial Select,用来控制是否可以部分选择一个图形。

6.F5 打开。

7.F6,F7帮助上有,但我试过,没反应-_-8.F8 Guided Path Create 切换至L90XYFirst。

9.F9 是Filter Size 我不知道怎么用。

10.Ctrl+A 全选。

这个和windows下是一样的。

11.Shift+B Return。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级,升到上一级视图。

12.B键去某一级(Go to Level)。

13.Ctrl+C 中断某个命令,不常用。

一般多按几次Esc键取消某个命令。

14.Shift+C 裁切(Chop)。

首先调用命令,选中要裁切的图形,后画矩形裁切。

15.C键复制。

复制某个图形。

16.Ctrl +D 取消选择。

这个也可用鼠标点击空白区域实现。

cadence操作常用快捷键总结

cadence操作常用快捷键总结

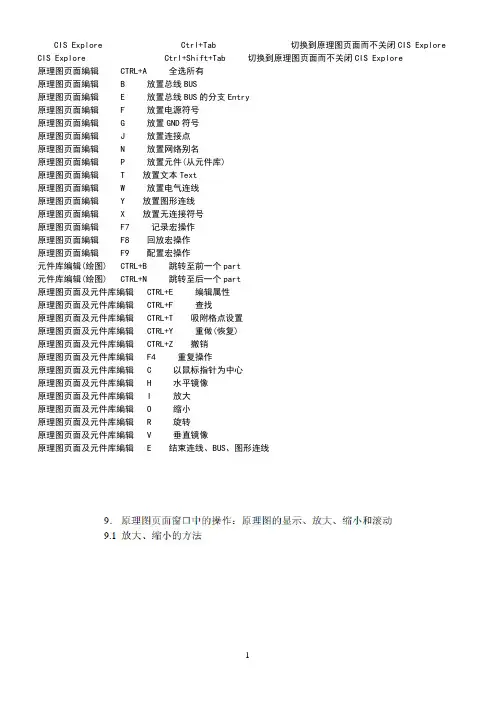

CIS Explore Ctrl+Tab 切换到原理图页面而不关闭CIS Explore CIS Explore Ctrl+Shift+Tab 切换到原理图页面而不关闭CIS Explore 原理图页面编辑 CTRL+A 全选所有原理图页面编辑 B 放置总线BUS原理图页面编辑 E 放置总线BUS的分支Entry原理图页面编辑 F 放置电源符号原理图页面编辑 G 放置GND符号原理图页面编辑 J 放置连接点原理图页面编辑 N 放置网络别名原理图页面编辑 P 放置元件(从元件库)原理图页面编辑 T 放置文本Text原理图页面编辑 W 放置电气连线原理图页面编辑 Y 放置图形连线原理图页面编辑 X 放置无连接符号原理图页面编辑 F7 记录宏操作原理图页面编辑 F8 回放宏操作原理图页面编辑 F9 配置宏操作元件库编辑(绘图) CTRL+B 跳转至前一个part元件库编辑(绘图) CTRL+N 跳转至后一个part原理图页面及元件库编辑 CTRL+E 编辑属性原理图页面及元件库编辑 CTRL+F 查找原理图页面及元件库编辑 CTRL+T 吸附格点设置原理图页面及元件库编辑 CTRL+Y 重做(恢复)原理图页面及元件库编辑 CTRL+Z 撤销原理图页面及元件库编辑 F4 重复操作原理图页面及元件库编辑 C 以鼠标指针为中心原理图页面及元件库编辑 H 水平镜像原理图页面及元件库编辑 I 放大原理图页面及元件库编辑 O 缩小原理图页面及元件库编辑 R 旋转原理图页面及元件库编辑 V 垂直镜像原理图页面及元件库编辑 E 结束连线、BUS、图形连线x:检查并存盘s:存盘[:缩小]:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令c:复制m:移动shift+m:移动器件但不移动连线Delete:删除i:添加元器件p:添加端口r:旋转器件并拖动连线q:属性编辑L:添加线名shift+L:标注N:添加几何图形shift+N:添加标号g:查看错误shift+z:缩小ctrl+z:放大F:整图居中显示u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

cadence操作常用快捷键

cadence操作常用快捷键

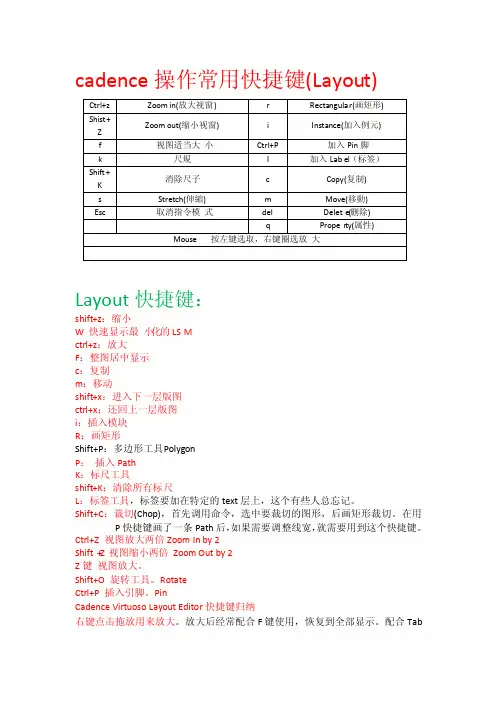

cadence操作常用快捷键(Layout)Ctrl+zShist+ZfkShift+KsEscZoom in(放大视窗)Zoom out(缩小视窗)视图适当大小尺規消除尺子Stretch(伸縮)取消指令模式riCtrl+PlcmdelqRectangular(画矩形)Instance(加入例元)加入Pin脚加入Label(标签)Copy(复制)Move(移動)Delete(删除)Property(属性)Mouse按左键选取,右键圈选放大Layout快捷键:shift+z:缩小W快速显示最小化的LSMctrl+z:放大F:整图居中显示c:复制m:移动shift+x:进入下一层版图ctrl+x:还回上一层版图i:插入模块R:画矩形Shift+P:多边形工具PolygonP:插入PathK:标尺工具shift+K:清除所有标尺L:标签工具,标签要加在特定的text层上,这个有些人总忘记。

Shift+C:裁切(Chop),首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P快捷键画了一条Path后,如果需要调整线宽,就需要用到这个快捷键。

Ctrl+Z视图放大两倍Zoom In by 2Shift+Z视图缩小两倍Zoom Out by 2Z键视图放大。

Shift+O旋转工具。

RotateCtrl+P插入引脚。

PinCadence Virtuoso Layout Editor快捷键归纳右键点击拖放用来放大。

放大后经常配合F键使用,恢复到全部显示。

配合Tab键使用,平移视图。

u:撤销上一次操作Esc:清楚刚键入的命令Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

q:显示属性Delete:删除S:拉伸工具Stretch,要求是框选要拉伸图形,再拉伸。

O键插入接触孔。

Create ContactShift+左键加选图形,Ctrl+左键减选图形。

F2保存。

F3这个快捷键很有用,是控制在选取相应工具后是否显示相应属性对话框的。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

cade nee操作常用快捷键(Layout
【ic】2008-04-26 15:16:19 阅读116 评论0 字号:大中小订阅
Layout快捷键:
shift+z:缩小
ctrl+z:放大
F:整图居中显示
u:撤销上一次操作
Esc清楚刚键入的命令
Ctrl +D:取消选择,这个也可用鼠标点击空白区域实现。

经常使用这个快捷键可以防止误操作。

c:复制
m:移动
q:显示属性
Delete删除
shift+x: 进入下一层版图
ctrl+x: 还回上一层版图
i: 插入模块(Instance
S:拉伸工具Stretch要求是框选要拉伸图形,再拉伸。

我觉得这个拉伸工具是Virtuso 版图设计区别于其他绘图软件的精华所在,能在保持图形原有性质的前提下自由拉伸。

这个符合Layout布局的要求。

R:画矩形
Shift+P:多边形工具Polygon
P:插入Path我翻译成路径”有人翻译成管道”这些最后都要Convert to Polygon 的。

K: 标尺工具
shift+K: 清除所有标尺
L:标签工具,标签要加在特定的text层上,这个有些人总忘记。

Shift+C:裁切(Chop,首先调用命令,选中要裁切的图形,后画矩形裁切。

在用P 快捷键画了一条Path后,如果需要调整线宽,就需要用到这个快捷键。

相关文档
最新文档
