塑料模具设计试卷(含答案)
塑料模具设计试卷(含答案)复习课程
一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。
5、注射模的零件比较多，根据模具上各部件的主要功能，一般把注射模分为成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。
12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。
( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。
《塑料模具设计》期末考卷A答案
《塑料模具设计》课程期末考试卷A6、塑料按合成树脂的分子结构及热性能可分为热塑性和热固性塑料两种。
7、斜导柱在定模，滑块在动模，设计这种结构时，必须避免干涉。
8、挤出模中口模成型塑件的外表面，芯棒成型塑件的内表面。
二、选择题（每题2分，共10分）1、压注模按加料室的特征可分为（C）两种形式的压注模。
A.固定方式和移动式B.上加料室和下加料室C.罐式和柱塞式D.手动式和机动式2、塑件的表面粗糙度主要与（ D ）有关．A.塑件的成型工艺B.尺寸精度C.注射机类型D.模具型腔表面的粗糙度3、下列哪种情况塑件会产生应力开裂（ B ）。
A.在塑料中加入增强材料加以改性；B.金属嵌件不进行预热，直接放入模具中；C.对塑件进行后处理；D.成型前物料的预热4、在其他条件相同的情况下，螺杆式注射机的注射压力比柱塞式注射机的注射压力（ A ）。
A.大B.小 C .相同D.不能确定5、压缩模与注射模的结构区别之一在于压缩模有（），没有（）。
（ D ）A ．成型零件、加料室B ．导向机构、加热系统C ．加料室、支承零部件D ．加料室、浇注系统三、判断题（每题1分，共10分）1、浇口位置的数量越多越好，因为这样可使熔体很快充满型腔。
（×）2、一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
（√）3、塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
（×）4、为了便于塑件脱模，一般情况下使塑件在开模时留在定模或上模上。
（×）5、各种型号的注射机最大开模行程均与模具厚度无关。
（×）6、聚合物的交联度不会达到100%，但硬化程度可以大于100%。
（√）7、凸模抽真空成型的塑件壁厚均匀性要比凹模抽真空好一些，且成型塑件的内表面精度较高。
（√）8、冷却回路应有利于减小冷却水进、出口水温的差值。
（√）9、为了确保塑件质量与顺利脱模，推杆数量应尽量的多。
塑料模具设计知识试卷含答案
塑料模具设计知识试题（满分100分，≥70分为合格）部门：姓名：工号：得分：一.判断题（共20题，正确的填√，错误的填X。
满分40分）（×）1.电火花加工可以避免电极损耗的问题。
（×）2.对于一模成腔的注塑模，若名型腔或各型芯其相应形状.尺寸都完全一致，则同一模成型后的制品其相应形状.尺寸显然也是完全一致的。
（√）3.精密级的加工中心重复定位精度可达到0.001mm。
（×）4.二板式结构的注塑划其特征是浇注系统的冷凝料与塑件是在不同的分模面和分型面上驱取出来的；而三板式结构的注塑却是在同一个分型面的取出的。
（×）5.注塑模型腔和型芯的脱模斜度在任何情况下都必须控制在1°~3°范围内。
（×）6.粗加工.断续切削和承受冲击载荷时，为了保证切削刃的强度，应取较小的后角。
（×）7.注塑模的进料口大则收缩也大，进料口小则收缩也小。
（√）8.表面粗糙度符号表示表面是用去除材料的方法获得，表示表面是用不去除材料的方法获得。
（×）9.所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削度较大的情况下，加工塑性金属材料时引起的。
（×）10. 参考点是机床上的一个固定点，与加工程序无关。
（×）11. 在钻孔中，加紧力作用的方向，应与钻头轴成垂直。
（×）12.从进料口注入的熔融料，由于型腔的表面散热而黏度下降，使流动性改善，因此流到末端时其迷人接强度提高。
（√）13.注塑模具中水道道路的大小和布局结构及加热.冷却方式对注塑模温调节系统的正常工作状态没有直接的影响。
（×）14.低浓度乳化液在加工过程中主要起润滑作用，高浓度乳化液在加工过程中主要起冷却作用。
（√）15.聚碳酸酯PC熔体黏度较大，且在加热过程中具有明显的溶点，成型过程中宜选择较高的料筒温度和模具温度，以减少制品内部的残余内应力。
塑料成型工艺与模具设计试题及答案
《塑料成型工艺及模具设计》试卷及答案一、填空题1．在注射成型中应控制合理的温度，即 控制料筒、喷嘴 和 模具温度。
2．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行 退火 和 调湿 处理。
3．塑料模具的组成零件按其用途可以分为 成型零件与 结构零件 两大类。
4．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在 动模 上。
5．塑料一般是由 树脂 和 添加剂 组成。
6．塑料注射模主要用来成型 热塑性塑料件。
压缩成型主要用来成型 热固性塑料件。
7．排气 是塑件成型的需要，引气 是塑件脱模的需要。
8．注射模的浇注系统有主流道、分流道、浇口、冷料穴等组成。
9．凹模其形式有 整体式和组合式 两种类型。
10．导向机构的形式主要有 导柱导向和锥面定位 两种。
11．树脂分为 天然树脂和合成树脂。
12．注射模塑最主要的工艺条件，即“三要素”是 压力 、时间 和 温度 。
二、单选题1. 卧式注射机SX-Z-63/50中的50表示锁模力为（ D ）A 、5003cmB 、503cm C 、50kN D 、500kN2.注射机料筒温度的分布原则是什么？ （ A ）A 、前高后低B 、前后均匀C 、后端应为常温D 、前端应为常温3．热塑性塑料在常温下，呈坚硬固态属于（ A ）A 、玻璃态B 、高弹态C 、粘流态D 、气态4．下列不属于塑料模失效形式的是（ D ）？A 、变形B 、断裂C 、磨损D 、冷却5．凹模是成型塑件（ B ）的成型零件？A、内表面B、外表面C、上端面D、下端面6．球头铣刀主要用于加工塑料模具零件中的( D )内容？A、大平面B、孔C、键槽D、轮廓7．下列不属于注射模导向机构的是（ D ）？A、导柱B、导套C、导向孔D、推杆8．主流道一般位于模具中心位置，它与注射机的喷嘴轴心线（ D ）？A、垂直B、相交C、相切D、重合9．下列不属于推出机构零件的是（ C ）？A、推杆B、复位杆C、型芯D、推板10．压缩模具中凸模的结构形式多数是（ B ）的，以便于加工制造。

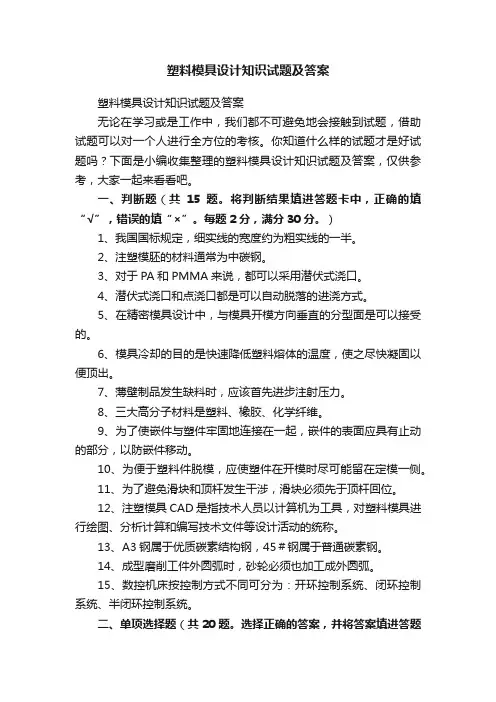

塑料模具设计知识试题及答案
塑料模具设计知识试题及答案塑料模具设计知识试题及答案无论在学习或是工作中，我们都不可避免地会接触到试题，借助试题可以对一个人进行全方位的考核。
你知道什么样的试题才是好试题吗？下面是小编收集整理的塑料模具设计知识试题及答案，仅供参考，大家一起来看看吧。
一、判断题（共15题。
将判断结果填进答题卡中，正确的填“√”，错误的填“×”。
每题2分，满分30分。
）1、我国国标规定，细实线的宽度约为粗实线的一半。
2、注塑模胚的材料通常为中碳钢。
3、对于PA和PMMA来说，都可以采用潜伏式浇口。
4、潜伏式浇口和点浇口都是可以自动脱落的进浇方式。
5、在精密模具设计中，与模具开模方向垂直的分型面是可以接受的。
6、模具冷却的目的是快速降低塑料熔体的温度，使之尽快凝固以便顶出。
7、薄壁制品发生缺料时，应该首先进步注射压力。
8、三大高分子材料是塑料、橡胶、化学纤维。
9、为了使嵌件与塑件牢固地连接在一起，嵌件的表面应具有止动的部分，以防嵌件移动。
10、为便于塑料件脱模，应使塑件在开模时尽可能留在定模一侧。
11、为了避免滑块和顶杆发生干涉，滑块必须先于顶杆回位。
12、注塑模具CAD是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。
13、A3钢属于优质碳素结构钢，45＃钢属于普通碳素钢。
14、成型磨削工件外圆弧时，砂轮必须也加工成外圆弧。
15、数控机床按控制方式不同可分为：开环控制系统、闭环控制系统、半闭环控制系统。
二、单项选择题（共20题。
选择正确的答案，并将答案填进答题卡。
每题2分，满分40分。
）1、标注直径为50mm的球面，正确的是。
A、φ50B、Sφ50C、R50D、SR502、一般地，抽芯滑块的动作来自。
A、液压系统B、气压系统C、开模动力D、以上皆是3、为使塑料制品上呈现正凹字样，模具相应位置应该加工字样。
A、正凹B、正凸C、反凹D、反凸4、以下哪种因素对塑料制品的烧焦影响最大？A、注塑压力B、注塑速度C、注塑温度D、模具温度5、通常情况下，使用机械手取生产品，以下哪种说法是不恰当的？A、可以进步生产效率B、可以进步制品质量C、可以缩短注塑周期D、可以缩短冷却时间6、下列塑料材料，不适合使用三板模（小水口）的是。
塑料模具设计师试卷11
塑料模具设计师试卷一、填空题（20分+2）1、金属材料的剖面符号应该采用与水平方向成（45°），且间隔均匀的细实线画出。
机械制图8、三大高分子材料是（塑料）、橡胶、化学纤维。
制件材料12、注塑模具（CAD）是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。
4、我国国标规定，机械视图采用第（一）角投影法5、计算机辅助设计的英文缩写（CAD ）。
3、一般情况下，大批量生产的模具应该对主要零件进行适当的（热处理）。
模具材料4、塑料制品壁厚过小会造成流动阻力过大，发生缺胶）现象。
壁厚过（大）会造成原料浪费并且缩水严重。
成型工艺7、薄壁塑料制品发生缺料时，应该首先提高（注射压力）。
成型工艺11、在其他条件相同的情况下，塑料收缩率越大，脱模阻力越（大）。
成型工艺12、分型面选择的最重要的原则是：必须开设在制品断面轮廓（最大）的地方。
初步设计10、多型腔注塑模具的流道平衡有自然平衡和（流动）平衡。
浇注系统2、模具冷却系统中，入水温度和出水温度之差愈（小）愈好。
冷却系统6、注塑模坯的材料通常为（中）碳钢。
模具材料13、对于所有表面都要加工的工件,应选择加工余量（最小）的表面作为粗基准。
零/加工工艺1、扫描特征要完成扫描，必须存在扫描轨迹和扫描（截面）2、对一个孔进行一个方向的线性阵列，在【实例】文本框中输入6，单击【确定】按钮，结果会增加（5 ）个孔。
1、标准模架主要是由定模底座、定模板、（动模板）、动模支承板、垫块、动模座板、推杆固定板、推板、导柱、导套及复位杆等组成。
2、为了使模具能安装到注射机上，必须在该注射机的许可机床闭合距离（之内）。
1、动模的安装一般是在（定模）安装后及时进行的。
5、注塑机有角式注塑机、（立式）注塑机和（卧式）注塑机。
注塑机9、对于模具设计者来说，模具型腔数量取决于经济因素和（技术）因素的综合考虑。
工艺计算14、（平衡式）流道是指流道到各型腔浇口的长度、断面形状、尺寸都相同的流道。
《塑料成型工艺与模具设计试题及答案》
塑料成型工艺与模具设计试题及答案1. 在注射成型中，合理的温度控制包括料筒、喷嘴和模具温度的控制。
2塑件需要进行塑后处理，常见的处理方式包括退火和调湿处理。
3塑料模具的组成零件可以分为成型零件和结构零件两大类，根据不同的用途进行分类。
4.在注射成型过程中，为了便于塑件的脱模，一般情况下让塑件留在动模上。
5塑料通常由树脂和添加剂组成。
6塑料注射模主要用于成型热塑性塑料件，而压缩成型主要用于成型热固性塑料件。
7排气是塑件成型的必要条件，而引气则是塑件脱模的必要条件。
8. 注射模的浇注系统包括主流道、分流道、浇口和冷料穴等组成。
9. 凹模的形式有整体式和组合式两种类型。
10. 导向机构的形式主要包括导柱导向和锥面定位两种。
11. 树脂分为天然树脂和合成树脂两种。
12. 注射模塑最主要的工艺条件是尸要素”，即压力、时间和温度。
1卧式注射机SX-Z-63/50中的50表示锁模力为SOOkN。
2. 注射机料筒温度的分布原则是前高后低。
3热塑性塑料在常温下呈坚硬固态，属于玻璃态。
4塑料模失效形式不包括冷却。
5. 凹模是成型塑件外表面的成型零件。
6球头铣刀主要用于加工塑料模具零件中的轮廓。
7. 注射模导向机构不包括推杆。
8主流道一般与注射机的喷嘴轴心线重合。
9. 推出机构零件不包括型芯。
10. 压缩模具中凸模的结构形式多数是整体式的，以便于加工制造。
11. 天然树脂包括松香。
12. 塑料模具结构零件不包括成型作用。
13. 稳定剂不包括树脂。
角，可以避免模具损坏和塑件表面不光滑的问题(3分）。
此外，圆角的设计还可以避免塑件在使用过程中刮伤人体或其他物品(1分）。
2.请简述多型腔模具的优缺点。
(10分）答：多型腔模具的优点是可以同时生产多个相同或不同的塑件，提高生产效率，降低成本(3分）；可以灵活调整模具的生产能力，适应不同的市场需求(2分）；同时还可以减少模具的占地面积和存储空间(2分）。
缺点是制造成本较高(1分）；需要更高的精度和稳定性(1分）；同时需要更多的注塑机和操作人员(1分）；还有可能出现一个腔位出现问题，影响整个生产线的正常运行(2分）。
专科《塑料成型工艺与模具设计》 - 试卷 - 答案
专科《塑料成型工艺与模具设计》 - 试卷 - 答案专科《塑料成型工艺与模具设计》一、（共75题,共150分）1. ABS是一种十分常用的热固性塑料。
（2分） ( ) .标准答案：错误2. 螺旋流动试验时，塑料螺旋线的长度可评价其模塑性的好坏。
（2分） ( ) .标准答案：正确3. 对于大型塑件，收缩率是影响塑件尺寸公差的主要因素。
（2分） ( ) .标准答案：正确4. 如果塑件的强度或刚度不满足要求，优先考虑增加塑件的壁厚，其次才考虑设计加强肋。
（2分） ( ) .标准答案：错误5. 分型面不会影响塑件的尺寸精度和表面质量。
（2分） ( ) .标准答案：错误6. 热固性塑料成形之后的分子结构是什么形状的？（）（2分） A.链状结构B.树枝状结构C.网状结构D.不确定 .标准答案：C7. PS是什么塑料的英文代号？（）（2分）A.聚丙烯B.聚氯乙烯C.聚苯乙烯D.聚乙烯 .标准答案：C8. 下面哪种塑料流动性最差？（）（2分）A.尼龙B.硬聚氯乙烯C.醋酸纤维素D.聚乙烯 .标准答案：B9. 注射成型过程可分为充模、压实、保压、倒流和冷却五个阶段，哪一个阶段模腔内压力可达到成型周期内的最高值？（）（2分） A.充模期 B.压实期C.保压期D.冷却期 .标准答案：B10. 提高塑料的加工温度，下列哪一种说法是正确的？（）（2分） A.需要的注射压力升高 B.制品挠曲度增大 C.熔体粘度增加D.塑料的流动长度增加 .标准答案：D11. 注射时在螺杆头部产生的熔体压强称为？（）（2分）1第1页共5页A.塑化压力 B.注射压力 C.背压 D.型腔压力 .标准答案：B12. 下列哪一种结构用于储存两次注射间隔而产生的熔体前锋冷料？（）（2分）A.主流道B.冷料井C.浇口D.分流道 .标准答案：B13. 下列浇口中属于非限制性浇口的是哪一种？（）（2分） A.直接浇口 B.护耳浇口 C.膜状浇口 D.潜伏式浇口 .标准答案：A14. 下列哪种浇口对应的分流道设置在分型面上，而浇口象隧道一样潜入到分型面下面的定模板上或动模板上，使熔体沿斜向注入型腔。
塑料模具设计试卷(含答案)
一、填空题（每空1分，共计35分)1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。
5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模11、压缩模具又称压制模，简称压缩模或压模。
12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题（正确的打√，错误的打×.每题2分，共计10分）( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。
( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题（每题1分，共计10分)1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面用于取出（）A、浇注系统凝料B、型心C、另一个塑件D、排气2、主流道衬套又可称为（）A、保护套B、浇口套C、喷嘴D、顶出套3、双分型面注射模的两个分型面（）打开A、同时B、先后C、有时同时打开D、不一定4、潜伏式浇口是由（）浇口演变而来A、侧浇口B、真浇口C、爪型浇口D、点浇口5、热流道模具浇注系统中的热料始终处于（）状态A、熔融B、凝固C、室温D、半凝固6、斜导柱的倾角a 与楔形角B 的关系是（）A、a>B+2~3B、a=B+2~3C、B=a+2~3D、a=B7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。
塑料成型模具设计考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.下列哪种塑料成型方法不常用于生产精密部件？()
A.注塑成型
答案：√
7.注塑成型过程中，注射压力越大，塑料的流动性越好。（）
答案：×
8.模具的表面光洁度对塑料成型件的表面质量没有影响。（）
答案：×
9.塑料成型模具的滑块机构主要用于成型复杂形状的制品。（）
答案：√
10.塑料成型模具的维护保养可以减少模具的磨损，延长使用寿命。（）
答案：√
五、主观题（本题共4小题，每题10分，共40分）
标准答案
一、单项选择题
1. C
2. B
3. C
4. C
5. A
6. D
7. B
8. D
9. D
10. C
11. D
12. C
13. C
14. A
15. B
16. B
17. A
18. A
19. D
20. A
二、多选题
1. ABCD
2. ABC
3. ABCD
4. ABC
5. ABCD
6. ABC
7. ABC
A.注塑机的性能
B.模具的设计
C.塑料的性质
D.成型环境温度
11.在塑料成型模具设计中，哪些部件属于活动部件？()
A.定模
B.动模
C.滑块
D.导柱
12.以下哪些方法可以用来提高注塑模具的排气效果？()
塑料成型工艺与模具设计考试题目(含答案)
塑料成型工艺及模具设计学校徐州工程学院姓名刘鹏班级 10机制专2一、填空题（每空1分，共30分）1、高聚物中大分子链的空间结构有、及三种形式。
2、塑料成型时有三种应力形式、、和 .3、分型面的形状有、、、。
4、合模机构应起到以下三个方面的作用、、。
5、推出机构中设置导向装置的目的是，该导柱安装固定在上。
6、注塑成型时,一般而言,塑料为非结晶型、熔体粘度低或为中等的，模温取值；为高粘度熔体的，模温取。
7、压缩模中，溢式压缩模与其他类型压缩模在结构上的区别是，它的凸模与凹模的相对位置靠定位，这种模具不适于成型的塑料,不宜成型的制品。
8、注塑模典型浇注系统结构由、、、等组成.9、在实际生产中斜导柱的常用斜角a为,最大不超过。
10、导柱结构长度按照功能不同分为三段、、。
二、单项选择题（每小题1分，共10分)1、用螺杆式注塑机加工塑料制品过程中可以有效降低熔融粘度的方法为（）。
A、增加螺杆转速B、降低喷嘴温度C、增加注塑压力D、降低模具温度2、下列塑件缺陷中不属于制品表面质量缺陷的是（）。
A、应力发白B、冷疤C、云纹D、缩孔3、从尽量减少散热面积考虑,热塑性塑料注射模分流道宜采用的断面形状是( ）。
A、圆形B、矩形C、梯形D、‘U’形4、塑料的加工温度区间应该为（）之间。
A、脆化温度与玻璃化温度B、玻璃化温度与粘流态温度C、粘流态温度与分解温度D、玻璃化温度与橡胶态温度5、在注射成型过程中，耗时最短的时间段是（ )。
A、注射时间B、保压时间C、冷却时间D、模塑周期6、对大型塑件尺寸精度影响最大的因素是（ ).A、成型零件制造误差B、成型零件装配误差C、成型收缩率误差D、成型零件磨损量7、模具型腔的（）不足很可能导致模具开模困难。
A、刚度B、强度C、耐磨性D、耐腐蚀性8、采用下列哪一种浇口类型时模具必须采用三板式结构（ ).A、直接浇口B、侧浇口C、轮辐浇口D、点浇口9、合模机构不具备的作用是（ )。
A、导向B、复位C、承受一定侧压力D、定位10、在推杆推出模具结构中,为了保护成型零件所采用的零件是（ ).A、导柱B、销钉C、复位杆D、拉料杆三、多项选择题(共10小题，每小题2分，共20分，每小题至少有两个正确答案，多选、漏选、错选不得分）1、高分子的制备方法主要有（）.A、加聚反应B、分解反应C、化合反应D、缩聚反应E、聚变反应2、对( ）几个条件进行调节就可以改变高聚物的粘度。
塑料模具设计师知识试卷及答案
一、判断题1.我国国标规定，机械视图采用第一角投影法。
2.注塑机锁模力不足时，容易发生制品飞边现象。
3.对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑。
4.注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。
5.所有的塑料制件都可以使用强制脱模。
×6.分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方。
否则，制品只能强脱或抽芯。
×7.与流道平衡不同，冷却平衡是可以忽视的。
×8.在模具结构许可的情况下，冷却水孔数量尽量多，尺寸尽量大。
9.在其他条件相同的条件下，塑料收缩率越大，脱模阻力越大。
10.注塑模具中设置支撑柱的主要目的是给顶针板导向。
11.模具导向零件中，导柱和导套的配合一般是过盈配合。
12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度。
13.车削细长轴时，因为工件刚性很差，所以切削用量应适当减小。
14.为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度。
16.机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。
17.注塑制品发生烧焦现象的主要原因是注塑压力过大。
18.圆筒形产品通常使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
20.排气槽通常设置在熔体最后充满的地方。
21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合。
22.流道末端的排气间隙一般比型腔末端排气间隙小。
23.在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。
24.塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。
25.一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。
26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。
27.在其他条件相同的情况下，塑料收缩率会随着注塑压力的增大而增大。
塑料模具设计师知识试卷及答案
一、判断题1.我国国标规定，机械视图采用第一角投影法.2.注塑机锁模力不足时，容易发生制品飞边现象。
3.对于模具设计者来说，模具型腔数量取决于经济因素和技术因素的综合考虑.4.注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等.5.所有的塑料制件都可以使用强制脱模。
×6.分型面选择的最重要的原则是：必须开设在制品断面轮廓最大的地方.否则,制品只能强脱或抽芯.×7.与流道平衡不同，冷却平衡是可以忽视的.×8.在模具结构许可的情况下,冷却水孔数量尽量多，尺寸尽量大。
9.在其他条件相同的条件下，塑料收缩率越大，脱模阻力越大。
10.注塑模具中设置支撑柱的主要目的是给顶针板导向。
11.模具导向零件中,导柱和导套的配合一般是过盈配合。
12.塑料件同轴度要求高的部份可分别设置在动模和定模内成型，有利于保证同轴度.13.车削细长轴时,因为工件刚性很差，所以切削用量应适当减小.14.为了提高CNC加工表面的精度，降低表面粗糙度，可以采用多次进给的方法，使最后一次进给的加工余量较小。
15.切削三要素是指切削速度、走刀量和切削深度。
16.机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。
17.注塑制品发生烧焦现象的主要原因是注塑压力过大。
18.圆筒形产品通常使用推板顶出。
19.斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。
20.排气槽通常设置在熔体最后充满的地方.21.滑块斜导柱孔与斜导柱的配合一般采用过渡配合.22.流道末端的排气间隙一般比型腔末端排气间隙小。
23.在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。
24.塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。
25.一般地，立式注塑机所占的高度较大,卧式注塑机所占的长度较大。
26.多型腔注塑模具的流道平衡有自然平衡和流动平衡。
27.在其他条件相同的情况下,塑料收缩率会随着注塑压力的增大而增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（每空1分，共计35分)
1、根据塑料受热后的性能特点，可将塑料分为热塑性塑料和热固性塑料两类。
2、塑料成型最重要的工艺是温度、压力和时间。
3、按注塑部分和锁模部分的位置和方向不同，注射机可分为立式、卧式和直角式三种类型
4、由于一副模具可以有一个或多个分型面，一般把动模和定模部分之间的分型面称为主分
型面，在模具装配图上用“ PL ”表示，并用“”标出，箭头的指向为动模移动的方向。
5成型零部件、浇注系统、导向机构、脱模机构、温度调节装置、结构零部件及其它机构等几个基本组成部分。
6、注射模的普通浇注系统一般由主流道、分流道、浇口和冷料穴等四部分组成。
7、常用的一次脱模机构有推杆脱模、推管脱模、推块脱模、推件板脱模和多元件联合脱模等形式。
8、常用的复位机构有复位杆复位和弹簧复位两种形式，而常用的先复位机构有弹簧先复位机构和连杆式先复位机构。
9、注射模具常用的导向机构有导柱和导套导向和锥面对合导向。
10、根据流到获取热量方式不同，一般将热流道注射模分为绝热流道注射模和加热流道注射模
11、压缩模具又称压制模，简称压缩模或压模。
12、根据具体的成型方法，吹塑成型工艺可分为挤出吹塑成型、注射吹塑成型、
拉伸吹塑、多层吹塑成型和片材吹塑成型等5 种形式。
二、判断题（正确的打√，错误的打×.每题2分，共计10分）
( √)1．一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。
( ×)2．多数塑料的弹性模量和强度较高，受力时不容易发生变形和破坏。
( √)3．成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。
( √)4．塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。
( √)5．冷却回路应有利于减小冷却水进、出口水温的差值。
三、选择题（每题1分，共计10分)
1、三板式注射模（双分型面注塑模）的一个分型面用于取出塑件，另一个分型面
用于取出（）
A、浇注系统凝料
B、型心
C、另一个塑件
D、排气
2、主流道衬套又可称为（）
A、保护套
B、浇口套
C、喷嘴
D、顶出套
3、双分型面注射模的两个分型面（）打开
A、同时
B、先后
C、有时同时打开
D、不一定
4、潜伏式浇口是由（）浇口演变而来
A、侧浇口
B、真浇口
C、爪型浇口
D、点浇口
5、热流道模具浇注系统中的热料始终处于（）状态
A、熔融
B、凝固
C、室温
D、半凝固
6、斜导柱的倾角a 与楔形角B 的关系是（）
A、a>B+2~3
B、a=B+2~3
C、B=a+2~3
D、a=B
7、挤出机头的作用是将挤出机的熔融塑料由运动变为运动，并使熔融塑料件进一步塑化。
（）
A、螺旋、直线
B、慢速、高速
C、直线、螺旋
D、快速、慢速
8、冷却水在模具中呈（）状态流动时，冷却效果最好
A、紊流
B、层流
C、涡流
D、慢流
9、下列不属于内应力易造成塑料制品缺陷的是（）
A、气孔
B、开裂
C、翘曲
D、弯曲
10、塑料窗户的型材采用的成型方法是（）
A、注塑成型
B、压缩成型
C、压注成型
D、挤出成型
四、问答题（每题5分，共计25分)
1．分型面选择的一般原则有哪些?
选择模具分型面时，通常应考虑以下几个基本原则：
①便于塑件的脱模
②考虑塑件的外观
③保证塑件尺寸精度的要求
④有利于防止溢料和考虑飞边在塑件上的部位
⑤有利于排气
⑥考虑脱模斜度对塑件尺寸的影响
⑦尽量使成型零件便于加工
2．对螺纹型芯的结构设计及固定方法有些什么要求?
螺纹型芯按其用途分为直接成型塑件上的螺孔和固定螺母嵌件两种。
两种螺纹型芯在结构上没有原则区别，但前一种螺纹型芯在设计时必须考虑塑料的收缩率，表面粗糙度小（Ra为0.1µm），始端和末端应按塑件结构要求设计；而后一种不必考虑塑料的收缩率，表面粗糙度可以大些（Ra为0.8µm即可）。
3.热流道浇注系统与普通浇注系统有什么区别？
区别在于，在生产过程中，浇注系统内的塑料始终处于熔融状态，压力损失小，可以对多点浇口、多型腔及大型塑件实现低压注射。
另外，热流道系统没有浇注系统冷料，实现无废料加工，节约人工。
4．导向装置选用和设计的原则有哪些?
导向零件的设计原则有：
①导向机构类型的选用通常采用导柱导向机构，当模塑大型、精度要求高、深腔塑件时，应增设锥面定位机构。
②导柱数量、大小及其布置一般需要2～4根导柱，大型模具一般采用4根导柱，小型模具一般采用2根导柱。
导柱的直径根据模具尺寸选取，必须保证有足够的强度和刚度。
导柱在模具中的安装位置，根据需要具体而定，一般情况下若不妨碍脱模，导柱通常安装在主型芯周围。
③导向零件的设置必须注意模具的强度导柱和导向孔应避开型腔底板在工作时应力最大的部位，并且离模板边缘有足够的距离。
④导向零件必须考虑加工的工艺性导柱固定端的直径与导套固定端的外径应相等，便于孔的加工，有利于保证同轴度和尺寸精度。
⑤导向零件的结构应便于导向导柱的先导部分应做成球状或锥度；导套的前端应有倒角，以便导柱顺利进入导套。
⑥导向零件应有足够耐磨性导柱表面应耐磨，芯部有一定韧性。
5．锥面定位机构适用什么场合?
参考答案：
在成型精度要求高的大型、薄壁、深腔塑件时，型腔内的侧压力往往引起型芯或型腔的偏移，如果这种侧压力完全由导柱老承受，会导致导柱卡住或损坏，因此这时应增设锥面定位机构。
五、计算题（20分）
如图所示，已知:最大收缩率1%, 最小收缩率0.6% 。
求:型芯的直径? 型腔内径? 型腔深度? 型芯高度及两小孔中心距？
最大收缩率为max 1%S =，最小收缩率为min 0.6%S =，平均收缩率为0.8%cp S =，模具成型零件的制造公差/4z δ=∆。
型芯直径：034z M cp d d dS δ-⎛
⎫=++∆ ⎪⎝
⎭ 型腔内径：034z M cp D D DS δ+⎛
⎫=+-∆ ⎪⎝
⎭ 型腔深度：023z M cp H H HS δ+-⎛
⎫=+∆ ⎪⎝
⎭ 型芯高度：023M cp z h h hS δ-⎛
⎫=++∆ ⎪⎝
⎭ 中心距：()2z
M cp L L LS δ=+±。
