鼓风干燥箱热风循环烘箱的结构图及工作原理
鼓风干燥箱热风循环烘箱的结构图及工作原理集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]1、结构及原理目前，国内常见的烘箱大部分为。
热风循环烘箱的结构及工作原理如图1所示。
图1DHG-9140A型热风循环烘箱结构简图图1中风机吹出的风经上风道（12）、调节板（3）换热器（4）受热后，热风通过左导流板孔（5）进入箱体内并对烘盘（15）内的物料进行加热。
物料挥发的水分被热风带出，经右导流板（14）进入右循环风道（13）并再次吸入风机，进入循环状态。
当循环热风的含湿达到一定量时，程序指令调节板旋转90°，打开排湿口（1），含湿空气被排出。
新风从新风口（2）进入左风道予以补充。
间断一定时间后，调节板复位，热风继续循环并继续对物料进行热交换。
2、热风循环式烘箱存在的问题由于其结构特点，热风循环烘箱存在不少的问题，主要有：●烘箱内部循环热风的过滤、净化问题；●箱体内部位的温差较大，造成物料干燥不均匀，影响产品质量；●烘箱内部无法完好清洗问题；●热风循环烘箱的干燥效率较低、能耗较大；●劳动强度较大。
3、热风循环烘箱的空气净化问题热风循环的干燥物料除了块状、条状的物料外，绝大部分是颗粒和粉状物，在热风循环过程中难免会有少量的微粒或粉体被热风携带进入循环风道内，而这些风道内所装的过滤装置经一段时间的使用后，过滤器也会失效，而由于设备结构的原因，过滤器更换比较困难，风道内壁也难以进行清洗；在换批或换品种时极易造成交叉污染。
因此总体上说，目前的热风循环烘箱不能完全符合GMP的要求。
3、热风循环烘箱内部的温差问题根据图1所示，由于换热器靠近左侧物料，且加热后的热风进入箱体，如果温度传感器放置的位置不恰当，则传感器无法准确表示热风温度。
另外，如果导流板角度调节不好，由于热空气的快速上升，致使热风从箱体左侧进入向右侧上方流动，这样，就造成箱内左上方区域温度较高，而右下方区域温度偏低。
热风循环烘箱标准操作规程
CT-C-II型热风循环烘箱标准操作规程1、目的：使CT-C-II型热风循环烘箱操作规范化、标准化，保证药品烘干质量及设备的使用寿命。
2、范围：本规程适用于公司的CT-C-II型热风循环烘箱标准操作。
3、责任：动力车间、车间负责人、操作人员对本标准的实施负责。
4、程序：4.1 生产前，检查设备是否挂上“已清洁”状态标志牌及清洁有效期内，如有说明机器处于正常状态。
摘下此牌，挂上“运行”状态标志牌。
4.2 检查烘箱电气绝缘、温度表、密封条等是否正常，风机转动是否正常，阀门连接是否泄漏，如正常，打开放水阀放尽蒸汽管内的积水，关闭阀门。
4.3 按下电源按钮后，设置控制温度和报警温度。
4.3.1 控制温度设置方法：按仪表“SET”键一下，待下行绿色显示器内数字闪烁后，再“Λ”与“V”键改变数值。
4.3.2 报警温度设置方法：按"SET"键约3秒左右，直到上行红色显示器出现"ALI"及下行绿色显示器出现数字后，按“Λ”与“V”键改变数值，再“SET”确认。
最后“SET”，直到出现设定温度为止。
4.4 将湿颗粒均匀铺在烘盘内，并将烘盘按上至下顺序放入烘车并将其推入烘箱，关闭箱门。
4.5 打开蒸汽阀门进行加热，注意观察烘箱内温度，当烘箱温度与工艺要求规定的温度低5℃时，调节蒸汽阀门开度，控制蒸汽流量，以控制升温速度，达到预定温度后开启鼓风机开关，调节进风口开度，控制箱内温度稳定，运行中注意检查风机的运行是否正常，如不正常应立即停机检查，待故障排除后方能继续运行。
4.6 按产品工艺规程要求经常开门检查烘干情况，并按要求翻料，定时检查烘箱温度，按工艺要求严格控制温度。
4.7 出箱前先关闭蒸汽阀门根据品种工艺要求继续鼓风一定时间后关闭鼓风电机，将物料按先下后上的顺序出料。
4.8 物料出烘箱后，关闭总电源。
4.9 设备使用完毕，先取下“运行”状态标志牌后，按照“热风循环烘箱的标准清洁规程”进行清洁，经检查合格，挂上“已清洁”状态标志牌及清洁有效期。
热风循环烘箱工作原理
热风循环烘箱工作原理
热风循环烘箱是一种利用热风对物料进行加热和干燥的设备。
其工作原理如下：
1. 发热设备：热风循环烘箱通常采用电热管、电加热器等发热装置，将电能转化为热能。
这些发热设备产生的热量会加热空气并产生热风。
2. 风机系统：热风循环烘箱配备有风机系统，它可以将热风吹向物料，使物料表面的湿气蒸发。
风机的作用是确保热风在炉腔内的循环和均匀分布，从而提高烘干效率。
3. 烘箱结构：热风循环烘箱通常由炉腔、进风口、出风口、温度控制装置等部分组成。
炉腔内有加热元件，可提供热源给热风。
进风口用于导入新鲜空气，而出风口则排出已被加热和用于物料烘干的热风。
4. 温度控制：热风循环烘箱还配备有温度控制装置，如温度传感器和控制面板。
温度传感器用于检测炉腔内的温度，而控制面板可以调节发热设备的功率，从而控制炉腔内的温度。
通过准确控制温度，可以实现物料在适宜的温度下进行烘干。
总体而言，热风循环烘箱通过加热空气产生热风，利用风机将热风循环和均匀分布在炉腔内，使物料表面的水分蒸发，从而实现烘干的目的。
同时，通过温度控制装置，可以确保烘干过程中的温度恒定，以保证烘干效果和产品质量。
热风循环烘箱的工作原理
热风循环烘箱的工作原理热风循环烘箱是一种常见的工业烘干设备，它通过循环利用热风来加速物料的烘干过程。
其工作原理主要包括热风生成、循环和传热三个方面。
热风循环烘箱通过热风生成装置产生高温的热风。
热风生成装置通常由燃气燃烧器、热风发生器和热交换器组成。
燃气燃烧器会将燃料燃烧产生高温燃烧气体，热风发生器则通过与燃烧气体接触来将其加热。
热交换器则用于将热风从热风发生器中传递到烘箱内。
热风循环烘箱通过循环装置将热风循环到烘箱内部。
循环装置通常由风机、风道和回风口组成。
风机会产生强大的气流，将热风吹入风道中，再通过回风口进入烘箱内部。
在烘箱内部，热风会与物料接触并吸收物料中的水分，形成湿热风。
随后，湿热风通过回风口重新进入循环装置，再次被风机吹入烘箱内部，形成闭环循环。
热风循环烘箱通过传热装置将热风的热量传递给物料。
传热装置通常由热交换器和烘箱内部结构组成。
热交换器是将热风产生装置中的热风传递到烘箱内部的关键设备，通过热交换器，热风的热量可以充分被利用。
烘箱内部结构则通常采用多层网带或转盘结构，将物料均匀地摊放在热风中，以便更好地实现传热。
当湿热风与物料接触时，热量会传递给物料，使其内部的水分蒸发。
总结起来，热风循环烘箱通过热风生成装置产生高温的热风，通过循环装置将热风循环到烘箱内部，再通过传热装置将热风的热量传递给物料，从而实现物料的快速烘干。
它在工业生产中具有烘干效率高、烘干质量好、操作简便等优点，被广泛应用于食品、化工、医药等行业。
同时，在使用热风循环烘箱时，还需注意控制烘箱内部的温度、湿度等参数，以确保烘干过程的稳定性和物料的品质。
鼓风干燥箱、热风循环烘箱的结构图及工作原理
鼓风干燥箱、热风循环烘箱的结构图及工作原理标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII鼓风干燥箱、热风循环烘箱的结构图及工作原理1、结构及原理目前，国内常见的烘箱大部分为热风循环烘箱。
热风循环烘箱的结构及工作原理如图1 所示。
图1 DHG-9140A型热风循环烘箱结构简图图1 中风机吹出的风经上风道（12）、调节板（3）换热器（4）受热后，热风通过左导流板孔（5）进入箱体内并对烘盘（15）内的物料进行加热。
物料挥发的水分被热风带出，经右导流板（14）进入右循环风道（13）并再次吸入风机，进入循环状态。
当循环热风的含湿达到一定量时，程序指令调节板旋转90°，打开排湿口（1），含湿空气被排出。
新风从新风口（2）进入左风道予以补充。
间断一定时间后，调节板复位，热风继续循环并继续对物料进行热交换。
2、热风循环式烘箱存在的问题由于其结构特点，热风循环烘箱存在不少的问题，主要有：● 烘箱内部循环热风的过滤、净化问题；● 箱体内部位的温差较大，造成物料干燥不均匀，影响产品质量；● 烘箱内部无法完好清洗问题；● 热风循环烘箱的干燥效率较低、能耗较大；● 劳动强度较大。
3、热风循环烘箱的空气净化问题热风循环烘箱的干燥物料除了块状、条状的物料外，绝大部分是颗粒和粉状物，在热风循环过程中难免会有少量的微粒或粉体被热风携带进入循环风道内，而这些风道内所装的过滤装置经一段时间的使用后，过滤器也会失效，而由于设备结构的原因，过滤器更换比较困难，风道内壁也难以进行清洗；在换批或换品种时极易造成交叉污染。
因此总体上说，目前的热风循环烘箱不能完全符合GMP 的要求。
3、热风循环烘箱内部的温差问题根据图1 所示，由于换热器靠近左侧物料，且加热后的热风进入箱体，如果温度传感器放置的位置不恰当，则传感器无法准确表示热风温度。
另外，如果导流板角度调节不好，由于热空气的快速上升，致使热风从箱体左侧进入向右侧上方流动，这样，就造成箱内左上方区域温度较高，而右下方区域温度偏低。

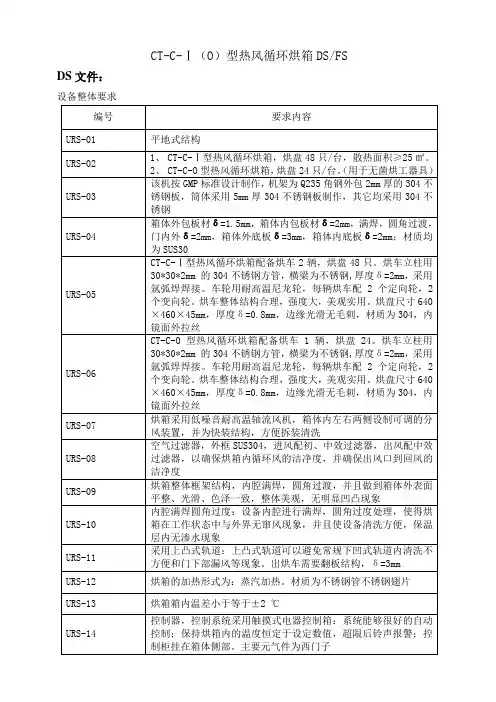

CT-C-Ⅰ(O)型热风循环烘箱DSFS
CT-C-Ⅰ（O）型热风循环烘箱DS/FS DS文件：设备整体要求FS文件：功能及要求说明1) 该设备在烘干间安装使用2) 技术参数：CT-C-I型热风循环烘箱1、蒸发面积： 14.1（m2）2、有效容积： 2.6(m3)3、散热器面积： 25（m2）4、耗用蒸汽： 20（kg/h）5、风机风量： 4510(m3/h)6、风机功率： 0.45×1(kw)7、使用温度：～120℃；8、外形尺寸： 2260×1400×2000(mm)CT-C-0型热风循环烘箱1、蒸发面积： 7.5（㎡）2、有效容积： 2.8(m3)3、每次干燥量： 60(kg/批)4、散热器面积： 15（㎡）5、耗用蒸汽： 12（kg/h）6、风机风量： 4510(m3/h)7、风机功率： 0.75×1(kw)8、配用烘车： 1（辆）9、烘盘： 24（只）10、使用温度：～120℃；11、外形尺寸： 1400×1200×2000(mm)3) 设备材质：内外壁均为SUS304不锈钢，内壁δ=2.0满焊，外壁亚光拉丝板δ=1.54) 烘箱主体：整体框架结构，内腔满焊，圆角过渡，并且做到箱体外表面平整、光滑、色泽一致，整体美观，无明显凹凸现象5) 内腔满焊，圆角过渡：设备内腔进行满焊，圆角过渡处理，使得烘箱在工作状态中与外界无窜风现象，并且使设备清洗方便，保温层内无渗水现象，保证了每次烘干药品的洁净度。
采用上凸式轨道，烘车进出配斜踏板，方便进出6) 烘箱进风配亚高效过滤器，以确保烘箱内循环风的洁净度，出风配中效过滤器，确保出风口无倒回风7) 烘箱的加热形式为：蒸汽加热。
材质为不锈钢。
其散热效果好，卫生条件好。
设置在每排烘车的迎风面，自动加热。
烘箱采用低噪音耐高温轴流风机，箱体内左右两侧设制可调的分风装置。
这样强制通风，使风量、风速均匀，保证物料干燥快速、均匀8) 烘车的制作，立柱用不锈钢方管，横梁为不锈钢角钢，采用氩弧焊焊接。
热风循环烘箱工作原理
热风循环烘箱工作原理
热风循环烘箱是一种常用的烘干设备，广泛应用于食品、化工、医药等行业。
它利用热风对物料进行干燥，具有烘干速度快、效果好、能耗低等优点。
那么，热风循环烘箱是如何工作的呢？下面我们来详细介绍一下它的工作原理。
首先，热风循环烘箱的工作原理是基于热空气的对流传热。
热风循环烘箱内部
装有加热器，当加热器工作时，产生的热空气被强制循环送入烘箱内部。
热空气在烘箱内部形成对流，将热量传递给物料表面，使其表面水分蒸发，从而达到烘干的效果。
其次，热风循环烘箱还采用了循环风扇，用于加强热空气在烘箱内部的对流传
热效果。
循环风扇能够将热空气均匀地吹送到物料表面，使热空气与物料充分接触，提高烘干效率。
同时，循环风扇还能够将热空气中的水分蒸汽带走，保持烘箱内部的干燥环境。
此外，热风循环烘箱还配备了温度和湿度控制系统，用于实时监测和调节烘箱
内部的温湿度。
通过控制加热器的加热功率和循环风扇的运行速度，可以实现对烘箱内部温湿度的精确控制，从而保证烘干过程的稳定性和可靠性。
最后，热风循环烘箱还具有自动化控制系统，能够实现对烘箱的全面监控和智
能化操作。
操作人员可以通过触摸屏界面设定烘干参数，监测烘箱运行状态，实现远程控制和故障诊断。
这不仅提高了烘干设备的生产效率，还降低了人工操作的难度和风险。
总的来说，热风循环烘箱是利用热空气的对流传热原理对物料进行烘干的设备。
通过加热器、循环风扇、温湿度控制系统和自动化控制系统的协同作用，实现了烘干过程的高效、稳定和可控。
相信随着科技的不断进步，热风循环烘箱在未来会有更广阔的应用前景。
热风循环烘箱-验证方案
CT-C-系列热风循环烘箱GMP软件江苏省泰州市天泰制药机械厂二O O五年目录1、验证方案--------------------------------------------2、验证报告--------------------------------------------3、标准操作规程--------------------------------------4、维修保养规程--------------------------------------5、清洗验证方案--------------------------------------6、清洗验证报告--------------------------------------7、干燥岗位批生产操作及记录--------------------××药业公司编号CT-C-I型热风循环烘箱验证方案二0 0五年××药业验证方案验证小组名单组长：成员：第页共页××药业验证方案验证小组名单第页共页目录1、引言1.1概述--------------------------------------------------------------------------- 1.2方案制定依据---------------------------------------------------------------1.3文件-------------------------------------------------------------------------2、目的--------------------------------------------------------------------------3、安装及检查-----------------------------------------------------------------3.1外观检查-------------------------------------------------------------------3.2材质检查-------------------------------------------------------------------3.3安装位置确认-------------------------------------------------------------3.4公用介质连接-------------------------------------------------------------3.5安装仪器、仪表的校正-------------------------------------------------4、运行确认---------------------------------------------------------------------4.1确认目的--------------------------------------------------------------------4.2确认方法--------------------------------------------------------------------4.3测试记录--------------------------------------------------------------------5、性能确认---------------------------------------------------------------------5.1空载热分布测定-----------------------------------------------------------5.2满载热分布测试及水分测试--------------------------------------------6、建议或说明-------------------------------------------------------------------7、验证周期----------------------------------------------------------------------1、引言1.1概述设备名称:热风循环烘箱规格型号:CT-C-I生产厂商:泰州市天泰制药机械厂出厂日期:公司设备编号: 安装位置:该设备利用蒸汽作为热源,通过散热器产生热量,利用风机进行对流换热,对物料进行热量传递,并不断补充新鲜空气和排出潮湿空气,以保持适当的相支湿度,其最大特点是大部分热风在箱内进行循环,从而增强了伟质的伟热,节约了能源。
热风循环干燥箱工作原理
热风循环干燥箱工作原理
热风循环干燥箱是通过循环供给热空气来实现干燥作业的一种设备。
其工作原理主要包括以下几个方面：
1. 加热装置：热风循环干燥箱内设有一个加热装置，一般使用电加热器或蒸汽加热装置，将电能或蒸汽能量转化为热能。
通过这个装置，将冷风加热成热风。
2. 风扇系统：热风循环干燥箱内安装有一个风扇系统。
风扇通过电机驱动，产生气流并将热风吹入干燥室内，使干燥室内的湿物料与热风充分接触，以加速湿物料的水分蒸发。
3. 室内结构设计：干燥室的结构设计对工作原理也有影响。
通常采用密封性好的内部空间，以减少热风的散失和外界空气的进入。
4. 湿物料进料口：热风循环干燥箱设有湿物料进料口，将待干燥的湿物料投入干燥箱内。
通常设计有合适的进料装置，以实现湿物料顺利进入干燥室，并与热风充分接触。
5. 空气循环系统：热风循环干燥箱内的空气经过与湿物料接触后，会带走湿物料中的水分，水分饱和的空气被吸入风扇系统进行循环，再次被加热成为热风，然后再次送入干燥室内与湿物料接触，形成一个循环。
通过上述工作原理，热风循环干燥箱能够快速将湿物料中的水
分蒸发掉，实现干燥的目的。
不同型号和规格的热风循环干燥箱可能会有一些细微的差异，但总体的工作原理大致相同。
热风循环烘箱标准操作与维护保养规程
热风循环烘箱标准操作与维护保养规程目的：建立CT-C-IV型热风循环烘箱操作与维护标准规程，确保产品质量符合工艺要求。
范围：适用于CT-C-IV型热风循环烘箱的操作与维护。
职责：现场操作人员、维修人员、车间主任、工艺员、QA控员。
规程：1 设备性能简介CT-C-IV系列热风循环烘箱是通用的干燥设备，适用于各种原料、粉剂、散剂、胶囊、低水份浸膏、颗粒、冲剂、中药饮片等烘干及软瓶、玻璃瓶、器皿器械等物料的烘干灭菌之用，符合“GMP”标准。
2 主要技术参数见表1技术参数表表13 设备工作原理在强制通风的作用下，通过循环风机送来预热过的强风，经调风板调节，热风均匀分布后加热物料，再经循环、加热，与此同时，洁净的空气通过进风口进一步补充，部分湿空气由排湿口被自动或强制排出箱外，如此往复达到烘干、脱水、灭菌的要求。
4 操作前准备：4.1 检查工作室内清洁情况是否符合规定，设备是否挂有“已清洁”、“完好”和“待用”状态标志，如有不符合规定，应进行清洁完善。
4.2 检查烘箱门的密闭情况是否良好。
4.3 使用前须检查本箱的电气性能，并注意是否有短路、断路和漏电现象，检查风机是否碰撞，如果不灵活或噪音过大，必须调整，待风机自由转动后才能工作。
4.4 如蒸汽加热，蒸汽管道通入蒸汽后，必须检查是否漏气，如有漏气现象，须重新拧紧各连接件。
5 开机操作：5.1 如电加热，须先接通电源，电源红灯亮，同时，控温仪上的红灯亮，再开启加热开关，交流接触器接通主电路，控温仪上的绿灯亮，此时，箱内开始升温。
5.2待一切装备就绪，将装满物料的料盘放入烘车推进烘箱内，关好箱门，再调节控温仪至所需工作温度上（略低于工作温度值），此时可接通电源或开蒸汽阀门，开始工作。
5.3烘车进入烘箱进行物料烘干时，先启动风机，打开蒸汽阀门，再打开旁通蒸汽阀门，启用电磁阀。
如果电磁阀失灵，可打开直通蒸汽阀门，关闭电磁阀前后的旁通阀门，将电磁阀取下清洗，但是烘箱照样工作，不会影响生产。
热风循环干燥烘箱原理
热风循环干燥烘箱原理1.加热系统：加热系统通常由电加热器、燃气燃烧器或蒸汽加热器组成。
通过加热器将冷风加热为高温的热风，然后通过风机将热风送入烘箱内部。
加热系统的作用是提供干燥所需的热量。
2.循环系统：循环系统是实现热风循环的关键部分。
它通常由风机、风道和回风口组成。
风机负责产生气流，将热风从加热系统送入烘箱内部，然后从物料上方吹过，将物料表面的水分带走。
部分热风通过回风口回流到加热系统，进行再次加热循环使用。
循环系统的作用是保持烘箱内部空气的温度和湿度均匀分布，使物料可以得到更快、更均匀的干燥。
3.通风系统：通风系统是热风循环系统的补充部分，用于排出干燥过程中产生的潮湿空气。
它通常包括风机、风道和排湿口。
风机产生负压效应，将湿气排出烘箱，并通过风道将潮湿空气排到室外。
通风系统的作用是保持烘箱内部空气的清洁和温度和湿度的稳定。
4.控制系统：控制系统是热风循环干燥烘箱的核心部分，用于监测和控制加热、循环和通风系统的运行状态。
它通常由温度传感器、湿度传感器和控制器组成。
温度传感器和湿度传感器用于测量烘箱内部的温度和湿度，控制器根据测量值自动调节系统的运行状态，以达到设定的干燥效果。
1.加热系统将冷风加热为热风，然后通过风机送入烘箱内部。
2.热风在烘箱内部形成一定的气流，将物料表面和内部的水分加速蒸发。
3.部分热风通过回风口回流到加热系统，再次被加热后重新进入烘箱，形成循环。
4.热风不断循环，使物料得到快速、均匀的干燥。
5.干燥过程中产生的潮湿空气被通风系统排出烘箱，保持烘箱内部的温度和湿度稳定。
6.控制系统根据设定的干燥要求监测和调节系统的运行状态，以达到所需的干燥效果。
总之，热风循环干燥烘箱通过加热、循环和排湿等过程，将热风均匀地送入烘箱内部，使物料表面和内部的水分快速蒸发，从而实现快速、均匀的干燥效果。
通过合理设计和优化控制，热风循环干燥烘箱可以适应不同材料和干燥要求，并提高干燥的效率和质量。
热风循环烘箱工作原理
热风循环烘箱工作原理
热风循环烘箱是一种利用热风对物品进行加热和干燥的设备。
它的工作原理主要包括以下几个步骤：
1. 热风产生：热风循环烘箱通常采用电加热器或燃气加热器来产生热风。
加热器产生的热能会转化为热风，通过风机将热风送入烘箱内部。
2. 热风循环：烘箱内部配备了一台风机，它的作用是将热风均匀地吹送到烘箱的各个角落。
通过热风的循环，可以确保物品在烘箱内部受到均匀的加热。
3. 温度控制：在热风循环烘箱中，通常配备了一个温度控制系统，用于监测和调节烘箱内的温度。
当温度低于设定值时，加热器会加热产生更多的热风；当温度高于设定值时，加热器会停止加热或减少供热功率。
4. 物品加热和干燥：热风循环烘箱内的物品通过热风的传导、对流和辐射作用，受到加热和干燥。
热风的高温和流动性能使得物品表面和内部的水分蒸发，从而实现干燥的效果。
5. 排湿和排风：热风循环烘箱通常还配备了湿气排出口和排风系统。
湿气排出口用于排除物品内部释放的水分和湿气，而排风系统用于排出烘箱内部的热风和废气，保持烘箱内部的清新。
通过热风的循环和控制系统的调节，热风循环烘箱可以实现对
物品的均匀加热和干燥，广泛应用于食品加工、制药、化工等行业。
CTC型热风循环烘箱操作规程
CTC型热风循环烘箱操作规程一、设备基本介绍CTC型热风循环烘箱是一种广泛应用于医药、食品、冶金等行业中的常用设备。
其主要原理是通过加热器产生热风，并通过强制循环，将热风经过加热室内部的物品，实现烘干的效果。
该设备具有烘干效果好、操作简单、安全可靠等优点，是许多行业必不可少的烘干设备。
二、设备操作规程2.1准备工作在使用CTC型热风循环烘箱之前，需要进行一些准备工作：1.首先，要对设备进行全面的检查，确认各部件是否完好，检查电路、接线、传动部件、防护设施等是否处于正常状态，确保设备能够安全运行。
2.接下来，需要清洗烘箱内部，清除残留物等，确保烘箱内部干净卫生。
3.最后，需要准备好需要烘干的物品，并将其放置在烘箱内部。
2.2开机操作1.打开电源总开关，并确认电压是否符合设备要求。
2. 打开控制面板上的电源开关，并确认指示灯是否亮起。
3.输入需要的相关参数，如加热温度、烘干时间等。
4.按下启动按钮，热风循环烘箱即开始工作。
5.3关机操作1.在设定的烘干时间结束之后，热风循环烘箱将自动停止工作。
2.手动关闭热风循环烘箱的电源开关和电源总开关。
3.将烘干好的物品从烘箱内部拿出，做好记录。
4.4维护保养维护保养是保证热风循环烘箱正常运行的关键。
在使用过程中，需要定期进行保养维护，保障设备的良好运行和长期使用。
1.按照设备操作规程规定的使用方式使用，不得超负荷使用。
2.按照设备使用说明规定的周期进行清洁和检修。
3.定期检查设备的电气元件、传动部件是否正常。
4.定期检查设备的温度传感器、温控器、继电器等是否正常。
5.空载试运行将热风循环烘箱加热到指定温度30分钟以上，检查各部件是否正常。
三、安全注意事项在使用CTC型热风循环烘箱的过程中，需要注意以下安全事项:使用前，需要确认电压是否符合设备要求，是否有有效的接地1.保护。
2.使用中，禁止在烘箱内燃烧易燃物品，在烘箱内对易燃液体进行加热，以及在烘箱内进行焊接等行为。
CT-C-II (GMP)型热风循环烘箱
CT-C-II (GMP)型热风循环烘箱一、概述CT-C系列烘箱是我厂范炳喜先生设计的国内首创产品。
该产品采用低噪音、耐高温、高效的轴流型风机，配备了自动控温控制系统，整个箱体采用全封闭结构，热空气箱内循环，合理排出湿热空气和补进新鲜空气。
该产品经过几次更新升级后达国内领先水平，其平均热效率从传统烘房的3~7%提高到35~40%左右，最高可达70%。
该系列烘箱1986年获科技进步奖，1990年由国家医药管理局发布了行业标准，统一型号为RXH型。
其特点是大部分热风在箱内进行循环，从而增强了热量的传导与传递，提高了能源利用率。
烘箱采用温度控制器控制，PID调节，有较高的控温精度。
箱内设有可调式分风板，箱内温度均匀。
采用低噪音节能型风机，运转平衡、大大的降低了设备的噪音。
设备各组件均可快速拆装，安装维修十分方便二、应用范围136.一611.二988热风循环烘箱适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。
如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料、染料、脱水蔬菜、瓜果干、塑料树脂、电路原件、烘漆等。
三、技术参数每次干燥量（Kg）200~240配用功率（KW） 1.5蒸汽压力MPa 0.2~0.8耗用蒸汽（Kg/h）36左右加热温度（℃）50～140散热面积（m2）40风量（m3/h）6900上下温差（℃）±2配用烘盘96配套烘车4烘盘尺寸（mm）460×640×45四、配置一览表序号名称规格型号数量材料厚度生产厂家备注1 箱体2300×2200×2000(mm) 1 SUS304 内1.5mm外1.2mm底板3mm 江苏干燥2 散热器 40mm2 2片SUS304 江苏干燥不锈钢管绕铝翅片3 烘车950×710×1440(mm) 4辆SUS304 江苏干燥4 烘盘460×640×45(mm) 96只SUS304 0.8 江苏干燥5 空气分布器（百叶窗）1套SUS304 江苏干燥6 高效过滤器2套常州国益进风初中高效过滤器排湿配亚高效过滤器7 轴流风机0.75KW 2只风叶SUS304 常州文超风机防爆8 温控表 GX系列1台上海国龙仪表9 断路器 DZ47系列正泰电气10 小型中间继电器MY2NJ 正泰电气11 过载保护器JRS系列正泰电气12 热电阻 WZP、PT100 浙江余姚温控仪表厂附1：配有温度验证口.箱体正常使用时外壳表面温升≤室温+10℃2设备外表面：选用SUS304不锈钢材质制作，厚度不小于1.2mm，采用拉丝处理粗糙度Ra＜1.2µm。
CTCI热风循环烘箱,推车式热风循环烘箱,高温热风循环烘箱,电热鼓风干燥箱
CT-C-I热风循环烘箱，推车式热风循环烘箱，高温热风循环烘箱，电热鼓风干燥箱热风循环烘箱的概述热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。
但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
上图所示热风循环分为五种标准型号。
分别是单门单车，两门两车，两门四车，三门六车，四门八车。
热风循环烘箱工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值热风循环烘箱结构热风循环烘箱由角钢、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可是底部、顶部或两侧。
用数显智能仪表来控制温度。
热风循环烘箱风道设计有两种：水平送风和垂直送风！热风循环烘箱适用范围热风烤箱适用于烘烤有化学性气体及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
热风循环烘箱技术参数1、加热热源：蒸汽、电、远红外、电蒸汽两用。
2、使用温度：蒸汽加热：50-140℃，最高150℃。
电、远红外加热温度50-350℃。
热风循环烘箱的结构热风循环烘箱由角钢、不锈钢板以及冷钢板构成。
热风循环烘箱的原理
热风循环烘箱的原理
热风循环烘箱是一种利用热风循环进行烘干的设备。
其原理是通过加热器产生热风，然后通过强制风机将热风从热风出口吹入烘箱内部。
热风在烘箱内部对待烘干的物料进行传热和传质作用，将物料中的水份蒸发出来，从而达到烘干的目的。
在热风循环烘箱中，热风一般由加热器产生，加热器可以是电加热器、蒸汽加热器或燃气加热器等。
通过加热器产生的热风经过热风出口进入烘箱内部，同时由风机产生的强制对流使得热风在烘箱内部形成环流。
热风的环流可以提高烘箱内的温度均匀性，使得待烘干物料能够受到更加均匀的热风烘干，从而提高烘干效果。
热风循环烘箱的环流烘干还可以提高热风的利用效率。
热风烘干过程中，水份在物料表面蒸发后会升温，形成较高湿度的热风。
通过循环烘箱使得较高湿度的热风重新进入烘箱进行烘干，可以充分利用已经加热的热风的热能，减少热风的热能损失，提高能量利用率。
此外，热风循环烘箱还可以通过控制热风的温度和湿度，以及调节烘箱内物料的运动速度和分布等参数，实现对烘干过程的精确控制。
通过控制不同的参数，可以满足不同物料的烘干需求，提高烘干效率和烘干质量。
总之，热风循环烘箱通过利用加热器产生的热风，并通过强制风机形成热风的环流，对待烘干物料进行传热和传质，实现烘
干的目的。
该技术具有温度均匀、烘干效果好、能量利用高等优点，在工业烘干领域得到广泛应用。
CT-C-I热风循环烘箱(蒸汽加热),热卖二门二车全不锈钢干燥箱
钢干燥箱，CT-C-I热风干燥箱，制造商——常州市干燥工程有限公司创新制造，常州设计生产的设备品质好，企业信誉度高的，设备工艺先进，节能环保,操作简单，使用寿命长，公司拥有完整的销售及售后服务体系，常州产的设备是您的选择，欢迎您的来电洽谈1详3细6咨1询6联1系1方2式9顾8先8生！！CT-C系列热风循环烘箱，电热恒温鼓风干燥箱，热风干燥箱产品概述：热风循环烘箱是我厂国内首创产品，经过几次升级换代达到了国内外先进水平。
现在生产的CT与CT—C两大系列产品，其基本原理是利用蒸汽或电作为热能源，由蒸汽散热器或电加热元件产生热量。
利用风机进行对流换热，对物料进行热量传递，并不断补充新鲜空气和排出潮湿空气。
干燥时间，箱内能保持适当的相对温度和湿度，其最大特点是大部分热风在箱内进行循环，从而增强了传热和传质，节约了能源。
该两大系列广泛适用于制药、化工、食品、轻工和重工业的原料和产品的加热除湿。
◎加热热源有蒸气、电、远红外、电蒸气两用，供用户选择；◎使用温度：蒸汽加热50～140oC，最高150oC；◎用电、远红外温度50～350oC；◎备有自控系统和电脑控制系统供用户选择；◎常用蒸汽压力0.02-0.8Mpa(0.2～8kg/m2)；◎配用电加热，按I型计算15KW，实用5-8kw/h；◎特殊要求在定货时说明；◎非标烘箱价格面议；◎使用温度大于140oC或小于60oC，要在订货时注明；◎本厂出厂烘车、烘盘尺寸统一，可以互换；◎烘盘尺寸：460×640×45(mm)。
CT-C-I热风循环烘箱(蒸汽加热)，二门二车全不锈钢干燥箱，CT-C-I热风干燥箱性能特点：大部分热风在箱内循环，热效率高，节约能源。
利用强制通风作用，箱内设有可调式分风板，物料干燥均匀，热源可采用蒸汽、热水、电、远红外，选择广泛。
整机噪音小，运转平衡。
温度自控，安装维修方便。
适用范围广，可干燥各种物料，是通用干燥设备。
CT-C-I热风干燥箱示意图：CT-C-I热风循环烘箱(蒸汽加热)，二门二车全不锈钢干燥箱，CT-C-I热风干燥箱配置：序号名称规格型号数量材质厚度生产厂家1 箱体 2430×1200×2375 mm 1台 SUS304 内壁2mm外壁1.5mm 本厂2 烘车 2辆 SUS304 本厂3 烘盘 48只 SUS304 本厂4 空气分布器百叶窗 1套 SUS304 本厂5 电控箱 1只 SUS304 余姚温度仪表厂6 空气过滤器 2套苏净集团7 轴流风机 0.45KW 1只 SUS304 武进风机厂8 温控表 XMT系列 1只浙江余姚温控仪表厂9 断路器 DZ47系列正泰电器10 交流接触器 3TB系列正泰电器11 过载保护器 3UA59系列正泰电器12 热电阻 WZP、 PT100 浙江余姚温控仪表厂13 蒸汽电磁阀 CZC-25 1只沂江余姚佳音仪表厂14 电加热 30KW 高邮电热管厂CT-C-I热风循环烘箱(蒸汽加热)，二门二车全不锈钢干燥箱，CT-C-I热风干燥箱适应物料：适用于制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CT-C-I热风循环烘箱，推车式热风循环烘箱，高温热风循环烘箱，电热鼓风干燥箱热风循环烘箱的概述热风循环烘箱一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。
但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷离心循环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。
上图所示热风循环分为五种标准型号。
分别是单门单车，两门两车，两门四车，三门六车，四门八车。
热风循环烘箱工作原理热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。
风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。
确保室内温度均匀性。
当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值热风循环烘箱结构热风循环烘箱由角钢、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可是底部、顶部或两侧。
用数显智能仪表来控制温度。
热风循环烘箱风道设计有两种：水平送风和垂直送风！热风循环烘箱适用范围热风烤箱适用于烘烤有化学性气体及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
热风循环烘箱技术参数1、加热热源：蒸汽、电、远红外、电蒸汽两用。
热风循环烘箱的结构热风循环烘箱由角钢、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可是底部、顶部或两侧。
用数显智能仪表来控制温度。
热风循环烘箱风道设计有两种：水平送风和垂直送风！热风循环烘箱的特点送风方式1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。
自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
热风循环烘箱的温度：热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循环烘箱温度范围为室温~ +250℃，高温型为室温~ +500℃。
热风循环烘箱使用要注意的事项闭合循环烘箱空气开关，按照该烘箱的操作说明书设置好加热温度250℃，超温报警温度260℃，保温计时1 h后，启动其自动运行程序，烘箱的循环风机、进风机、碟阀、加热等指示灯按顺序亮起，表明程序运行正常。
加热运行2．5 h 后，温度仍然达不到设定值，如果加热时间过长，就会造成被加热玻璃容器易碎，坏瓶率升高。
同时，造成能源浪费，耗电量增加。
以及烘箱的工作周期加长，致使在正常生产岗位的两班制下不能按时完成该工艺环节，殆误生产任务的进程计划，且提高了生产成本。
正常满箱时温度从室温一直加热到250℃需要2．5 h，1个工作周期需要约6 h。
烘箱，干燥箱使用手册一 1. 运用前必需留意所用电源电压能否符合。
运用时，必需将电源插座接地线按规则停止接地。
2. 在通电运用时，切忌用手触及箱左侧空间的电器局部或用湿布揩抹及用水冲洗，检验时应将电源切断。
3. 电源线不可缠绕在金属物上，不可设置在低温或湿润的中央，避免橡胶老化致使漏电。
4. 放置箱内物品切勿过挤，必需留出气氛天然对流的空间，使湿润气氛能在风顶上减速逸出。
5. 应活期反省温度调理器之银触点能否发毛或不平，如有，可用细纱布将触头砂平后，再运用，并应常常用干净布擦净，使之接触优良（留意必需切断电源）。
室内温度调理器之金属管道切勿撞击免得影响灵活度。
6. 在无防爆安装的枯燥箱内，请勿放入易燃物品。
7. 每次用完后，须将电源局部切断，常常坚持箱内外干净。
干净终了悬挂相应的标识。
详见烘箱，干燥箱使用手册二1.易爆易燃易挥发物品切勿放入枯燥箱内，免得惹起爆炸。
2.样品搁板均匀负荷不应超越20kg。
3.样品室与加热室之间的搁板上不能放置物品，免得影响热量交流。
4.运用前必定要反省镍络丝有无堆叠、短路之处。
5.加热指示灯不亮，缘由普通有三：①灯泡坏了;②灯泡接触不良;③加热零碎出毛病。
电热枯燥箱的颐养与保护：6.翻开加热开关，不加热。
缘由普通有四：①镍铬丝断路;②开关与线路脱焊;③控温旋钮指在零位（旋动控温旋钮至指定温度刻度）;④继电器保护。
7.温度掌握失灵，缘由普通有三：①感温探头保护（改换热敏电阻）;②继电器保护;③控温零碎其他部件毛病（用万用电表测出毛病所在，据情修缮）。
烘箱，干燥箱使用手册三1.运用该仪器须有专人担任，装备运用终了应切断外来电源，免除不测事故发作。
2.任务室内放置试品时，不能太密，免得影响任务室内气流的一般活动，每个物品之间须有10～20mm间隙，而且对称放置，每层搁板上的物品放置要交织，最底层搁板的间隔与任务室底部必需有大于100mm的间隔。
3.在装备四周应留必定的空间，便于装备散热及操纵和保护。
4.避免尖、锐物划伤装备。
5.请勿随便拆装电器元件及装备的另（部）件，免得保护电气掌握线路，形成装备的人为毛病而影响其功能。
6.储存、运用装备时，四周无易燃、易爆及腐蚀性精神。
4.不准将易燃、易爆及挥发物品放入本装备中停止枯燥处置。
8.运用装备前请仔细阅读岛韩仪器装备相关“产品说明书”后，再停止各项操纵。
热风循环烘箱的常见故障分析了解热风循环烘箱内被加热物品摆放是否过于密集，高温高效过滤器是否堵塞，风量调节板是否被改动，排除这些原因后，再判断循环风机是否存在故障，造成热风循环空气流通不好，湿热空气不能正常排放。
其次从故障现象和烘箱的电路原理分析，烘箱能够加热，说明GCD一23A型智能电脑温控仪输出信号正常，PLC输入输出信号也正常。
经过上述故障分析，可以断定控制信号和可调节部件均正常，然后从以下几个方面进行检查。
(1)核对一下GCD一23A型智能电脑温控仪的PID调节参数，看是否人为误操作，致使设置参数变更，从而使得系统出现动作异常。
PID参数直接影响着系统的调节精度，是控制系统设计的核心内容。
通过适当的PID参数，PID控制可以根据系统被控过程的误差特性，利用比例、积分、微分计算出系统控制量，得到相应的输出响应特性，控制系统使其达到满意的控制效果。
恢复PID参数正常设置值。
其次检测循环风机运转是否正常，转向是否正确。
如果风机反转或风机负载太大而转速过慢，都将影响热风循环不畅通。
当风机反转时，可将风机的电源任意两相倒换；当风机转速过慢时，应从两个方面进行检查：(1)电气方面电源电压是否正常，有无缺相或绕组断路现象。
(2)机械方面有无扫膛、振动、轴承过热、损坏、风叶松动擦箱壳等故障。
可针对具体情况进行排除。
再次检测固态继电器和加热器有否局部断路。
固态继电器(SOLIDSTATERELAYS)，简写成‘SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。
SSR成功地实现了弱信号(Vsr)对强电(输出端负载电压)的控制。
SSR虚接或导通后的局部断路致使380V电源缺相，加热器不能全部加热，处理方法是维修或更换固态继电器。
而加热器的局部断路，也将使加热不能全部工作，造成加热过程过于缓慢。
维修或更换加热器。
将故障问题完全处理好。
闭合循环烘箱空气开关，按照该烘箱的操作说明书运行其程序，经过2．5h的升温后，烘箱到达设定温度，时间继电器开始计时，烘箱进入断续加热的保温灭菌阶段。
保温1h后烘箱开始冷却降温，2．3h 后整个干燥灭菌周期程序运行结束，完全满足该烘箱提供的技术参数要求和工艺参数要求。
热风循环烘箱的配置一、概述热风循环烘箱又名电热鼓风干燥箱（以下简称干燥箱）,是FY841型的升级型,更注重产品的节能性和安全性，采用国家经委重点推广的节能环保加热新技术，当它被加热物体吸收时可直接转变为热能，从而获得快速干燥效果，达到缩短生产周期，节约能源，提高产品质量等目的。
使用方便、效果显着，是一种理想的有广阔前景的干燥设备。
适用于工农业，医疗卫生，塑料机械，大专院校和科研部门的生产车间或实验室。
二、结构干燥箱箱体由角钢、薄钢板制成。
外壳与工作室间填充玻璃纤维保温。
加热系统装置在工作室的顶部。
装有鼓风的本型烘干箱能有效的避免工作室内存在的梯度温差及温度过冲现象，且能提高工作室内的温度均匀性。
三、温度控制1，本型干燥箱采用具有P、I、D控制方式的数显温度控制仪，配用热敏元件探头组成自动恒温控制。
控温精度灵敏，选温方面，常温至250℃，任意选择设定。
工作室内温度可以从仪表直接读出。
2，定时控制：定时范围（），可根据客户工作要求来选择控制方式（开机计时或恒温计时），达到设定时间后自动切断加热，设定时可直接在控制面板上拨动拨码开关，其中代码单位：（S秒M分H小时）。
烘箱操作规顶流程适用范围烘箱安全操作规程一、烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。
二、烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。
三、要防止其他物件落入烘箱底部与电阻丝接触造成短路。
四、打开烘箱前，必须先断电。
加温过程中操不得离开。
五、不得在烘箱内存放物品，如工具，器材零件及油料挥发物。
六、经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。
七、烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。
八、非金属物品放入烘箱内加温，一定要按照工艺规程进行。
九、烘箱干燥箱工作前必须将通风闸门打开，以防爆炸。
十、使用前要检查自控装置，指示信号是否灵敏有效，电气线路绝缘是否完好可靠。
热风循环烘箱送风类别1.水平风水平风是左边出风，右边吸风，适合粉末状物品烘烤！2.垂直风垂直风是两边出风，中间吸风，适合大件工业品烘烤！。
