电路基础原理模拟信号的调频与解调频

电路基础原理模拟信号的调频与解调频在电路领域中，模拟信号的调频与解调频是非常重要的概念。

调频（Frequency Modulation, FM）可以理解为改变信号的频率，而解调频（Demodulation）则是将调频后的信号恢复成原始信号。

本文将介绍一些关于电路基础原理中模拟信号调频与解调频的基本知识。

一、调频调频是一种通过改变信号的频率来传输数据的方法，其基本原理是在信号中添加一个载波信号，使得信号的频率随着载波的频率的变化而改变。

调频可以实现更好的抗干扰能力和更高的传输质量。

首先，我们需要了解AM调制（Amplitude Modulation）和PM调制（Phase Modulation）这两种调制方式。

AM调制是通过改变信号的幅度来传输信息，而PM调制则是通过改变信号的相位来传输信息。

这两种调制方式不同于FM调制，它们都是通过改变信号的幅度或相位来实现数据传输。

调频，则是通过改变信号的频率来传输信息。

在调频中，信号会与一个高频的载波信号进行混合。

在混合过程中，如果信号的幅度较大，则信号的频率将上升，如果信号的幅度较小，则信号的频率将下降。

这样，我们就可以将信息通过信号频率的变化来传输了。

调频具有较好的抗噪声能力，适用于高质量的音频和视频传输。

二、解调频解调频是将调频后的信号恢复为原始信号的过程。

解调频的方法有很多种，其中最常见的是相干解调法。

相干解调法是通过与一个已知频率和相位的参考信号进行比较，来恢复调频信号中的原始信息。

在相干解调法中，我们需要使用一个称为鉴频器（Discriminator）的电路来实现解调。

鉴频器会将经过混频的信号与参考信号进行比较，从而得到原始信号的频率和相位信息。

在解调过程中，我们还需要使用一个称为低通滤波器（Low Pass Filter）的电路来去除高频成分。

因为解调后的信号中会存在由载波信号引入的高频分量，所以低通滤波器可以将这些高频分量去除，得到干净的原始信号。

调幅信号的解调(原理)

实验五调幅信号的解调一、实验原理从高频已调信号中恢复出调制信号的过程称为解调。

解调是调制的逆过程。

调幅信号的解调，通常称为检波，其实现方法可分为包络检波和同步检波两大类。

前者只适用于AM 波，而DSB 或SSB 信号只能用同步检波。

当然同步检波也可解调AM 信号，但因比包络检波器电路复杂，所以AM 信号很少采用同步检波。

1、二极管峰值包络检波器二极管包络检波分为峰值包络检波和平均包络检波。

前者输入信号电压大于0.5V 。

检波器输出、输入间是线性关系——线形检波；后者输入信号较小，一般几毫伏至几十毫伏，输出的平均电压与输入信号电压振幅的平方成正比，又称平方率检波，广泛用于测量仪表中的功率指示。

本实验仅研究二极管峰值包络检波，其原理电路如图6—1所示。

图中，输入回路提供调幅信号源。

检波二极管通常选用导通电压小、导通电阻小的锗管。

RC 电路有两个作用：一是作为检波器的负载，在两端产生调制信号电压；二是滤除检波电流中的高频分量。

为此，RC 网络必须满足1c R C ω 1f R Cω （6—1）式中，c ω为载波角频率，f ω为调制角频率。

检波过程实质上就是信号源通过二极管向电容C 充电和电容对电阻R 放电的过程，充电时间常数为d R C ，d R 为二极管正向导通电阻。

放电时间常数为RC ，通常d R R >，因此对C 而言充电快，放电慢。

经过若干个周期后，检波器的输出电压o U 在充放电过程中逐步建立起来。

该电压对二极管D 形成一个大的负电压，从而使二极管在输入电压的峰值附近才导通，导通时间很短，电流通角θ很小。

当C 充放电达到动态平衡后，o v 按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号包络变化规律相同，从而实现了AM 信号的解调。

平均电压，即输出电压o V 包含直流dc V 及低频调制分量f v ：()()o dc f v t V v t =+ （6—2）当电路元件选择正确时，dc V 接近但小于输入电压峰值。

调频调相及其解调

展望
未来通信系统对信号传输速率和抗干扰能力的要求越来越高，因此需要研究更加高效和可靠
的调制解调技术。
在未来，调频调相技术的研究将更加注重节能减排和环保，以适应绿色通信的发展趋势。
随着通信技术的发展，调频调相技术将不断进步和完善，进一步提高通信质量和可靠性。
随着物联网、智能家居等新兴领域的发展，无线通信需求将不断增加，调频调相技术将在这些领域得到更广泛的应用。
通过调制技术，可以将多个低频信号调制到同一个载波频率上，从而实现多路复用，提高通信系统的效率。
02
调频调相的基本原理
调频原理
01
02
03
调频信号的生成
通过改变振荡器的输入信号的幅度或相位，从而改变振荡器的频率，产生调频信号。
调频信号的解调
通过滤波器或匹配滤波器将调频信号还原为原始信号。
在宽带通信中，调频调相技术可以用于高速数据传输，提高通信速率和数据吞吐量。
雷达领域的应用
距离测量
调频调相技术可以用于雷达中，通过测量信号的往返时间来计算目标距离。
速度测量
雷达通过多普勒效应可以测量目标的相对速度，调频调相技术可以提高测速的精度和分辨率。
目标识别
调频调相技术可以提高雷达的目标识别能力，通过对回波信号的分析和处理，实现对目标类型的识别和分类。
调频调相及其解调
• 引言 • 调频调相的基本原理 • 调频的实现方法 • 调相的实现方法 • 解调技术 • 调频调相的应用场景 • 总结与展望
01
引言
背景介绍
调频调相技术是通信领域中的重要技术之一，广泛应用于广播、电视、无线通信等领域。
调频调相技术能够实现信号的调制和解调，从而实现对信号的传输和接收。

调频信号的产生与解调

载波
图窄带调频信号的产生
倍频器的作用是提高调频指数
m f ，从而获得宽带调频。
02.调频信号的解调
1.非相干解调
s FM (t ) A cos c t K f
m ( ) d
t
mo (t ) K f m(t )
02.调频信号的解调
输出电压
Kd称为鉴频器灵敏度
c(t ) sin ct
t A A s p (t ) sin 2 wct [ K f m( )d ](1 cos 2 wct ) 2 2
t A sd (t ) K f m( )d 2
A mo (t ) K f m(t ) 2
谢谢

m ( ) d
t
02.调频信号的解调
2.相干解调
sNBFM (t )
带通
si(t)
sp (t )
低通
sd (t)
微分
mo (t )
c(t)
相干解调
图窄带调频信号的相干解调
02.调频信号的解调
t s NBFM (t ) A cos c t A K f m( )d sin c t
fc
O
输入频率
(a ) 鉴频器 sFM(t ) 限幅器及带通微分器 sd (t ) (b) 包络检波低通滤波器 mo (t )
图
鉴频器特性与组成
mo (t ) Kd K f m(t )
sd (t ) A c K f m(t ) sin c t K f

《现代通信技术》课程
调频信号的产生与解调
目录
01 02

调频解调电路工作原理

调频解调电路工作原理
调频解调电路工作原理：
调频解调电路是一种用于将调频信号还原为原来的频率信号的电路。

其工作原理基于调频信号的特点，即频率会随着信号中的信息内容而变化。

调频信号可以表示为：fm(t) = Ac * cos(2π * (fc + kf * m(t)) * t)，其中fm(t)为调频信号，Ac为载波幅度，fc为载波频率，kf为
调制系数，m(t)为调制信号。

调频解调电路主要包括两个部分：解调器和滤波器。

解调器的作用是提取调频信号中的调制信号，一般采用频率鉴频器或相干解调器来完成。

频率鉴频器通过与载波频率同步，将调频信号的频率变化转换为振幅变化，然后通过一个包络检波器来提取调制信号。

相干解调器则通过与载波信号相干检波的方式，将调频信号还原为基带信号。

滤波器的作用是去除解调过程中产生的干扰，保留所需的调制信号。

解调过程中可能会引入一些高频噪声或者其他信号，需要使用滤波器将它们滤除，只保留所需的调制信号。

通过解调器和滤波器的协同工作，调频解调电路可以将调频信号还原为原来的频率信号，从而实现对调频信号的解调。

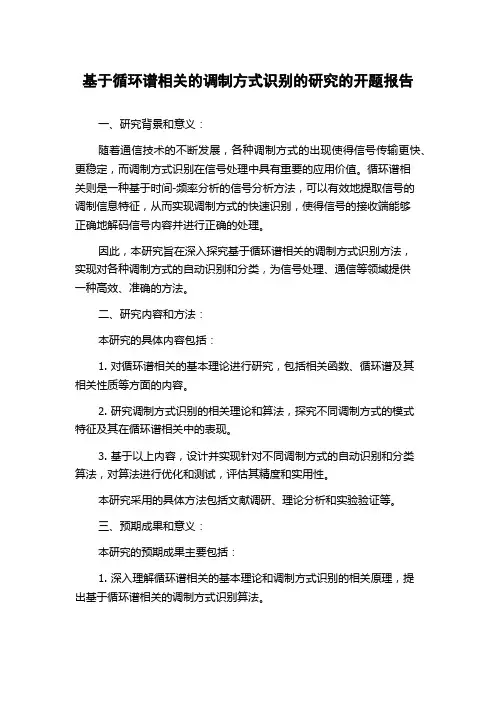

基于循环谱相关的调制方式识别的研究的开题报告
